Как отремонтировать светодиодную ленту, по какой причине она перестала гореть

Редкие случаи неисправностей

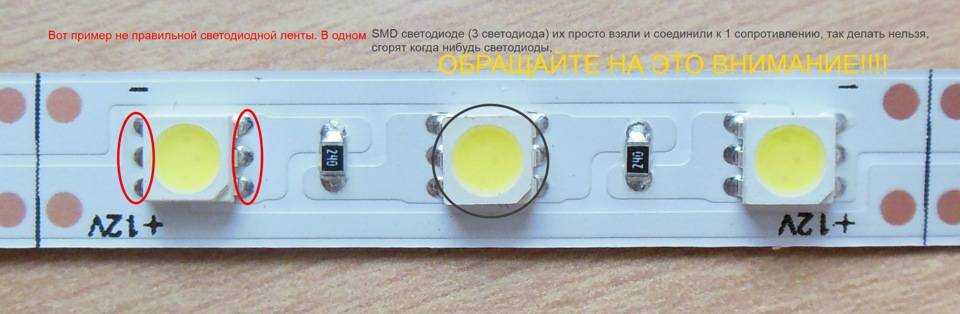

Ленты, получающие питание 12/24В, имеют небольшие отрезки по 3 диода. Это сокращает время на поиск неисправного участка и элемента. Впоследствии перегоревший участок удаляется, и участки платы соединяются между собой. Или припаивается новый участок.

Светодиодные платы, которые работают напрямую от сети 220 В, имеют отличную конструкцию. Все диода на ней соединены последовательно, её длина достигает 1 метра (60 элементов). Это затрудняет поиск нерабочего элемента и его ремонт.

При отказе одного диода гаснет весь участок. Для его поиска используют метод шунта, т.е. создают искусственную перемычку, через которую проходит рабочий ток, минуя неисправный участок.

Шунтирование неисправного участка

Затем неисправный кристалл удаляется и припаивается новый или остается перемычка.

Проверка ленты на работоспособность

Если не светится вся светодиодная лента, надо проверить надежность подключения блока питания и наличие тока в розетке. Для этой цели лучше использовать контрольную лампу или мультиметр. При проверке с помощью индикатора напряжения, берут двухпроводной: индикаторная отвертка покажет только наличие фазы, а ноль может отсутствовать.

Потом нужно удостовериться, что не нарушена целостность провода блока. Измерить напряжение на клеммах, обозначенных L (line) и N (neutral). Если все в порядке, проверить напряжение на выходе. В случае его отсутствия блок неисправен. А если оно есть, проверить целостность провода и напряжение на гибкой плате.

Иногда напряжение отсутствует в контактах между проводом и гибкой печатной платой. Если оно есть, проблема может быть в контактах самой LED-ленты. Здесь необходимо протестировать, насколько хорошо выполнена пайка.

Когда для подключения применяется коннектор, проверяют внутреннюю контактную площадку: клеммы могут окисляться, и тогда им нужна чистка.

Если все в порядке, а проблема осталась, вероятнее всего, неисправен первый сегмент светодиодной ленты, где могла перегореть одна из токопроводящих дорожек. Чтобы проверить это предположение, подают питание на второй, третий участки и т.д., пока не появится свет.

Случается, часть ленты или вся она целиком мерцает. Чтобы найти причину, сначала проверяют блок питания. Используют для теста заведомо исправную ленту либо, наоборот, тестируемую подключают к заведомо исправному блоку. Если все в порядке, исследуют клеммы и провода, а также контактную площадку: там могут быть обрывы или загрязнения.

Проверка исправности инфракрасного диода

Пульт дистанционного управления помогает устанавливать параметры и выбирать режим работы современных бытовых приборов. Неисправность устройства доставляет неудобства. Если с помощью замены батарейки и очищения клавиатуры не удалось исправить неполадку, диагностируют работоспособность инфракрасного диода, используя следующие приемы:

1. прозванивают мультиметром. Выходы ИК диода, соблюдая полярность, вставляют в гнезда прибора. Сверху располагают включенную камеру телефона. Глаз человека, в отличие от камеры, не воспринимает инфракрасное излучение. При нажатии кнопки пульта сияние исправного ИК диода будет заметно на дисплее гаджета: там появится расплывчатое горящее пятно.
2. Параллельно инфракрасному подпаивают красный led, сияние которого подтвердит исправность ИК диода.

Инфракрасные

По мере приобретения бытовых электронных устройств каждый из нас постепенно становится обладателем целой батареи пультов дистанционного управления. Пока техника послушно реагирует на ваши команды, беспокоиться не о чем.

Но вполне вероятна такая ситуация, когда отчаянные попытки переключить канал или убавить яркость люстры не приводят ни к какому результату. В таких случаях сначала проверяют состояние инфракрасного светодиода, посредством которого пульт ДУ передает основному устройству ваши требования.

Читать также: Кованые скамейки для кладбища

Проверить ИК-светодиод в ДУ-пульте или другом устройстве можно несколькими способами. Начнем с самого простого:

При отсутствии умеющего снимать гаджета подпавший под подозрение светодиод можно демонтировать, заменив его на сверхъяркий или светодиод SMD-типа. Убедитесь только, что рабочее напряжение обоих элементов совпадает.

Если проверочный светодиод при нажатии кнопок на пульте испускает видимое световое излучение (скорее всего, оно будет неярким), значит, ИК-светодиод свое уже отслужил.

Более сложный способ, но зато не потребуется ни камера, ни перепайка. Можно воспользоваться инфракрасным фотодиодом. При попадании инфракрасного излучения на сенсор этого элемента на его выводах образуется разность потенциалов.

Если при этом на экране прибора появляются кривые импульсов, – тестируемый светодиод пребывает в рабочем состоянии. Если же вы наблюдаете полный штиль, значит пора покупать новый ИК-светодиод.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно  цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

• Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
• Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно  демонстрирует зависимости емкости варикапа  от номинального напряжения .

Проверка лампы накаливания

В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.

Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

Как проверить лампу мультиметром (последовательность действий):

• Перевести мультиметр в режим «прозвона».
• Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).

Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.

Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.

С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.

Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.

Инфракрасные

По мере приобретения бытовых электронных устройств каждый из нас постепенно становится обладателем целой батареи пультов дистанционного управления. Пока техника послушно реагирует на ваши команды, беспокоиться не о чем.

Но вполне вероятна такая ситуация, когда отчаянные попытки переключить канал или убавить яркость люстры не приводят ни к какому результату. В таких случаях сначала проверяют состояние инфракрасного светодиода, посредством которого пульт ДУ передает основному устройству ваши требования.

Читать также: Кабельканалы для электропроводки виды типы цены

Проверить ИК-светодиод в ДУ-пульте или другом устройстве можно несколькими способами. Начнем с самого простого:

При отсутствии умеющего снимать гаджета подпавший под подозрение светодиод можно демонтировать, заменив его на сверхъяркий или светодиод SMD-типа. Убедитесь только, что рабочее напряжение обоих элементов совпадает.

Если проверочный светодиод при нажатии кнопок на пульте испускает видимое световое излучение (скорее всего, оно будет неярким), значит, ИК-светодиод свое уже отслужил.

Более сложный способ, но зато не потребуется ни камера, ни перепайка. Можно воспользоваться инфракрасным фотодиодом. При попадании инфракрасного излучения на сенсор этого элемента на его выводах образуется разность потенциалов.

Если при этом на экране прибора появляются кривые импульсов, – тестируемый светодиод пребывает в рабочем состоянии. Если же вы наблюдаете полный штиль, значит пора покупать новый ИК-светодиод.

Как прозвонить без выпаивания

Чтобы проверить светодиод не выпаивая, нужно анализировать схему устройства. Если нет цепей, параллельных диоду, его можно прозвонить не выпаивая. Параллельные цепи могут влиять на результат.

На щупы мультиметра нужно напаять острые стальные иглы. Всю иглу кроме кончика и щуп нужно изолировать, например, термоусаживающейся трубкой. Щупом с иглой прокалывают слой защитного лака до контакта с выводом диода на корпусе или контактной площадки на плате. Измерение сопротивления в прямом и обратном направлении показывает работоспособность устройства. Прямое сопротивление – десятки–сотни Ом. Обратное – сотни килоОм или более.

Как проверить светодиод мультиметром (тестером) на работоспособность?

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Основные причины неисправности и выхода из строя светодиодов

Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ.

Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках.

В их исправности также можно убедиться с помощью тестера.

Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться.

Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц.

При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Инфракрасные СД

Наверняка у каждого человека в квартире имеется как минимум один пульт дистанционного управления. Рано или поздно приходит день, когда пульт перестает выполнять свои функции (передача сигнала в фотоприемник). После проверки батареек наиболее вероятной причиной повреждения может стать неисправный светодиод.

Протестировать инфракрасный LED можно следующим образом. Поверните дистанционный пульт СД в сторону фотоаппарата. Для этого подойдет любой гаджет с фотокамерой. Инфракрасное излучение невозможно увидеть, но при использовании этих устройств ситуация в корне поменяется. В случае работоспособности светодиода на экране появится кратковременное свечение фиолетового оттенка.

Еще один тестер светодиодов, главным элементом которого является инфракрасный фотодиод – осциллограф. При попадании инфракрасного излучения на поверхность фотоэлемента на его выходе создается напряжение. Для проверки СД его необходимо подсоединить к открытому входу осциллографа. Затем следует направлять его излучение на чувствительную зону фотодиода.

Работоспособный LED покажет импульсы на мониторе осциллографа.

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же  прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта.  Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:

• красный щуп вставляется в гнездо с обозначением «VΩmA»;
• черный – в разъем «COM»;
• выбирается режим для измерения сопротивления;
• конец красного щупа подключается к аноду, а черного к катоду;
• снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

1. Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
2. Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Читать также: Как пользоваться дисковой пилой видео

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

1. На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
2. Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
3. Приготовить мультиметр с режимом тестирования транзисторов.
4. Сконструированный переходник подключить к тестеру.
5. Поднести щупы к ножкам полупроводника, находящегося в схеме.
6. Провести проверку.

Особенности проверки светодиодных лампочек

При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.

Стандартная лампочка с цоколем Е27

Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:

1. Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
2. Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
3. Открыть плату.
4. Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.

Если диоды не горят, лампочка сломалась.

Сверхъяркие диоды

Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:

1. Определить распиновку СМД.
2. Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
3. Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
4. Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
5. Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.

Как проверить LED-прожектор

Проверка светодиода осуществляет после определения типа элемента. На фонарях устанавливаются:

• плата с маленькими SMD, которые проверяются прозвонкой по аналогии со стандартной лампочкой;
• большой желтый элемент, работающий от напряжения 10-30 В.

Напряжения большого элемента много для тестера, поэтому определить работоспособность элемента можно только драйвером. Он должен соответствовать показателям диода.

Нюансы тестирования инфракрасных диодов

Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод. Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000

При перемене полярности высвечивается 1

Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.

Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.

Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.

Проверка светодиодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Советы и рекомендации

В процессе диагностики светодиодных устройств нужно учитывать следующие факторы:

• если номинал напряжения на пределе, а световой поток не появился, можно кратковременно увеличить ток;
• при подаче большой мощности LED-источник греется;
• нормальная температура нагрева диода – от 70 до 75 градусов (при касании нельзя обжечь ладонь);
• используя батарейку, можно дополнительно установить сопротивление подключения диода;
• при изменении полярности даже у исправного элемента не будет подсветки;
• оптимальный материал для самодельного щупа – никелированные иголки, которые легко и быстро припаивать;
• исправный ИК-светодиод при направленном на чувствительную зону излучении светится.

Проверять светодиодные источники света при умении работать с мультиметром несложно. Пользователю необходимо подготовить условия для тестирования – выбрать полярность, сконструировать щупы или переходники, сделать специальные контакты.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Как проверить светодиодную ленту на работоспособность

Проверить светодиодную ленту сразу целиком с помощью мультиметра сложно. Заставить ее светиться не удастся, лишь иногда возникает слабое свечение при проверке в режиме Hfe. Можно произвести проверку поочередно всех светодиодов.

Чаще всего из строя выходят контактные дорожки, которые проверяют по всей длине ленты. Она условно разделена на равные отрезки, состоящие из 3 светодиодов. Граница каждого отмечена на ленте поперечной линией с контактами. Прикасаясь к ним, проверяют каждый отрезок, определяя поврежденный участок. Кроме того, необходимо проверить мультиметром блок питания ленты, поскольку он также подвергается нагрузкам и периодически выходит из строя.

Проверка светодиодного моста

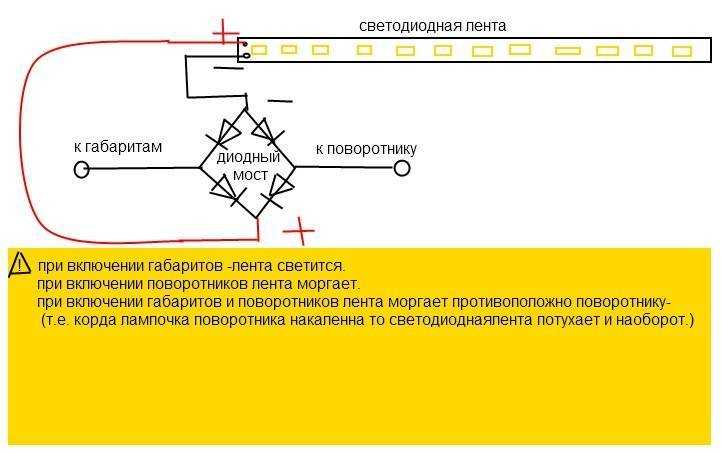

Проверка диодного моста Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Черный щуп понадобится подкинуть на анод, красный – на катод, а затем подключить анод к резистору токоограничения, а катод – к источнику питания.

Причины и профилактика неисправностей

Потеря яркости LED — элемента — нормальный процесс, постепенно происходящий в ходе эксплуатации. Но если источник света начинает светить вдвое тусклее, чем изначально, а до истечения заявленного срока службы еще далеко, то речь, скорее всего, идет о неисправностях в его работе.

Рабочий светодиод

Основные причины быстрого снижения яркости LED

• перегрев;
• проникновение влаги и грязи под корпус;
• нестабильное электропитание.

Причины перегорания LED

• заводской брак;
• скачки напряжения в сети;
• неправильные условия эксплуатации;
• нарушение целостности корпуса.

Проще предотвратить возникновение неполадок, чем бороться с их последствиями, поэтому пользователю следует соблюдать простейшие правила обращения с LED-продукцией: избегать попадания пыли и грязи на элементы, не использовать их в местах с чрезмерной влажностью и не пытаться мыть, исключить возможность механического повреждения (не ронять, не бить), держать подальше от детей.
