Особенности параллельного и последовательного соединений светодиодов

Расчет подключения светодиодов в схемах на 12 и 220 воль т

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 воль т в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

• Uпит = 12В – напряжение в автомобильном аккумуляторе;
• Uпад = 2,2В – питающее напряжение светодиода;
• I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 воль там. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 воль т. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Лучевой

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально. Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино

В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам

Важно ее надежно обжать пассатижами и сварить воедино. В таком случае соединение выходит неразъемным и требует много времени для реализации

Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

Шлейфное и лучевое соединение ламп

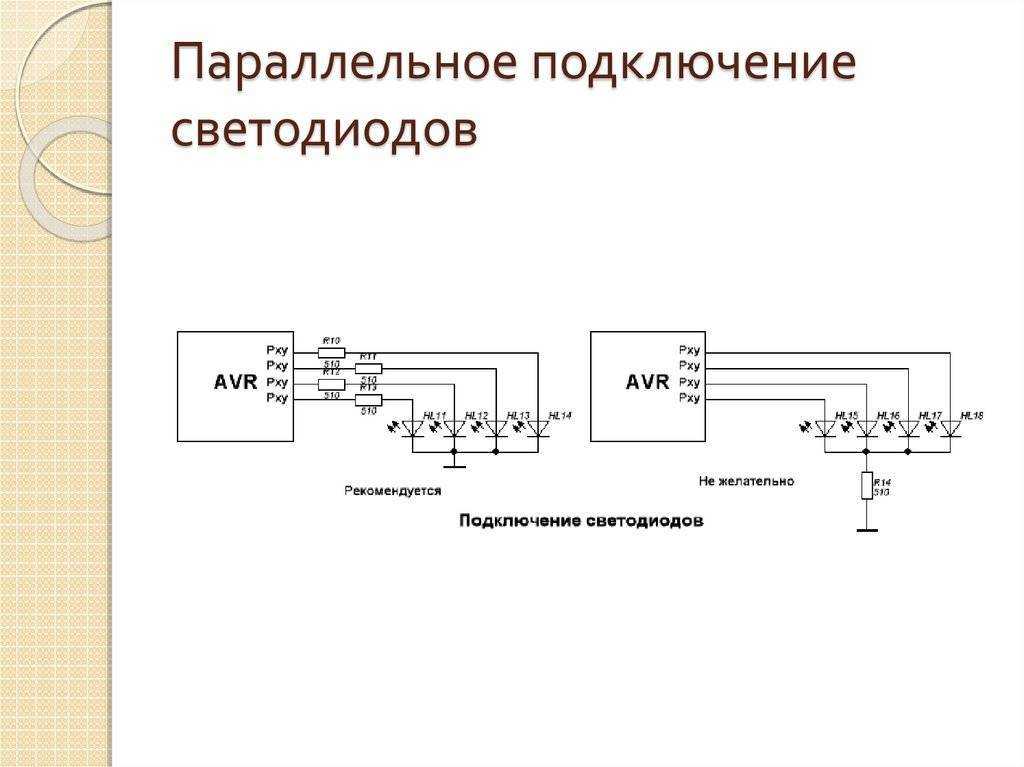

Параллельное соединение светодиодов

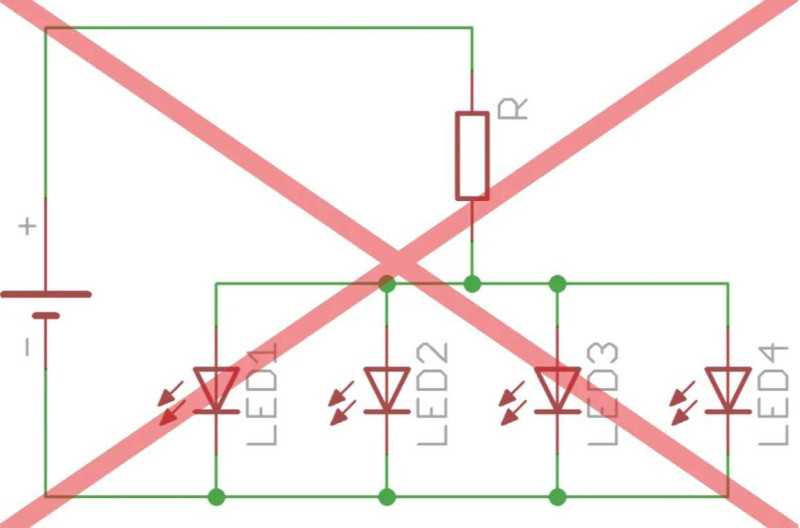

Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:

Но это недопустимое решение!

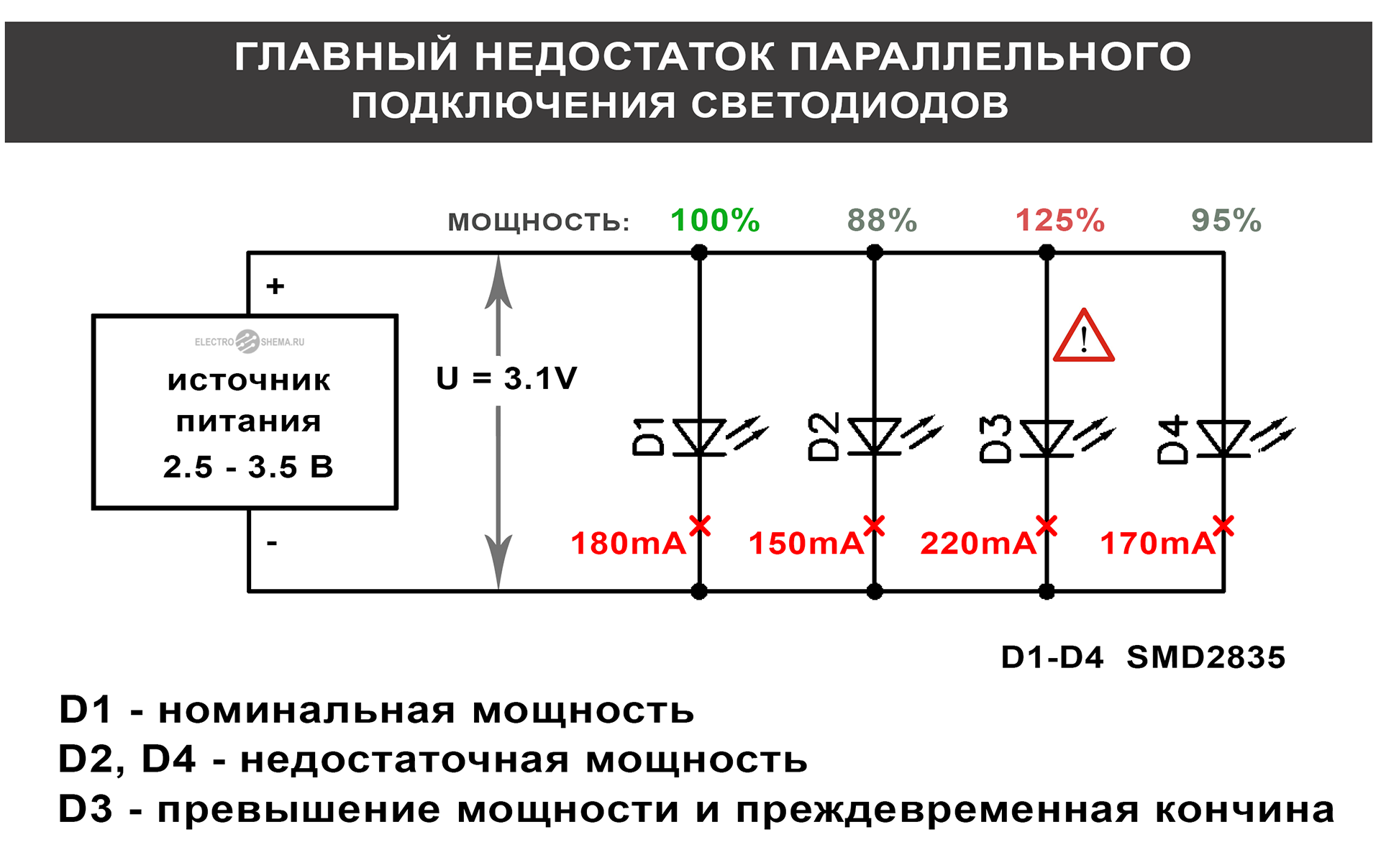

Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому — даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.

Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.

Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает ~ 13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!

Если светодиоды не идентичны, одни светятся ярче, другие — темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.

Подключение светодиодов к напряжению 220В

Первое, что необходимо знать при подключении к сети 220В, это то, что для номинального накала через светодиод должен проходить ток 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

где 0,75 — коэффициент надежности светодиода, U пит — напряжение источника питания, U пад — напряжение, падающее на светодиод и создающее световой ток, I — номинальный ток, проходящий через него, R — номинальное сопротивление регулировать проходящий ток. После соответствующих расчетов значение сопротивления должно соответствовать 30 кОм.

Но не забывайте, что на резисторе будет выделяться большое количество тепла из-за падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U — это будет разница между напряжением питания и падением напряжения на светодиоде. После соответствующих расчетов для подключения светодиода мощность сопротивления должна быть 2Вт.

После определения номинала и мощности резистора можно собрать схему подключения светодиода к 220В. Для надежной работы необходимо установить дополнительный диод, который защитит светодиод от пробоя при возникновении амплитудного напряжения на выводах светодиода 315В (220*√2).

Схема практически не используется, так как в ней происходят очень большие потери из-за выделения тепла в сопротивлении. Рассмотрим более эффективное подключение к 220 В:

На схеме, как мы видим, установлен обратный диод VD1, который посылает обе полуволны на конденсатор С1 емкостью 220 нФ, где напряжение падает до требуемой величины.

Но это упрощенная модель подключения светодиодов, большинство светодиодных ламп уже имеют встроенный драйвер (схему), преобразующий переменное напряжение 220В в постоянное напряжение 5-24В для надежной работы. Вы можете увидеть схему драйвера на следующем рисунке:

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична  обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию  по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий  постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I₁=I₂=I₃=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

U_min=2,8×3=8,4 В;

U_max=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до  8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

1. Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
2. Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

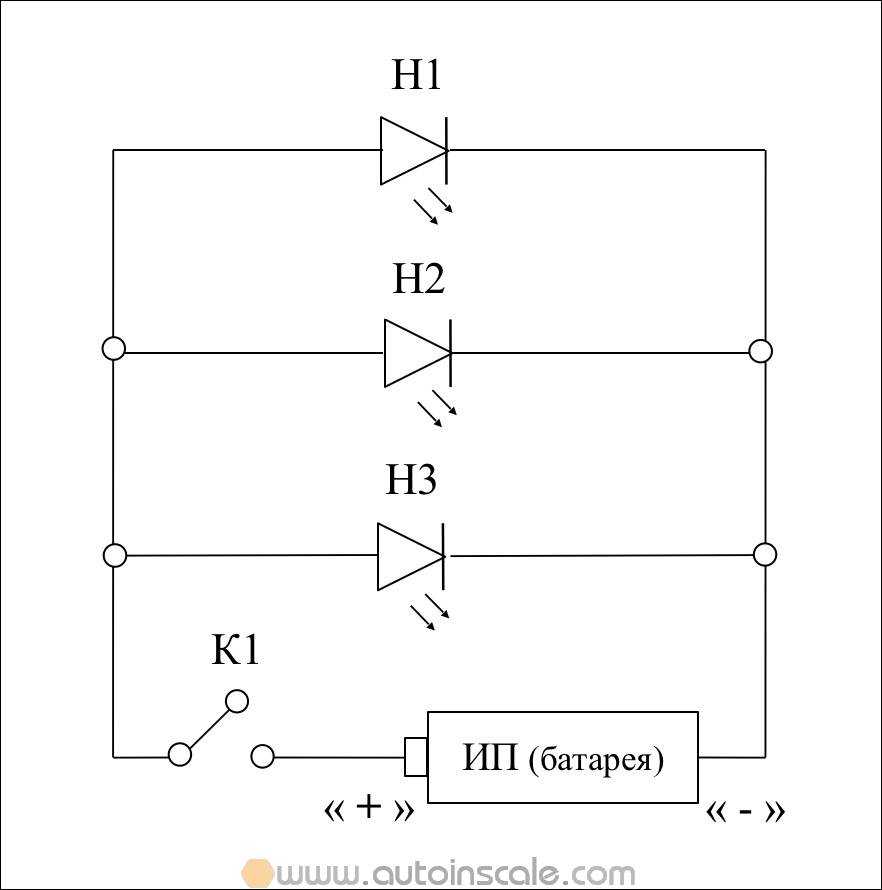

Параллельное соединение (рисунок 3).

Рисунок 3

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону  Кирхгофа:

J=I₁+I₂+I₃,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2  и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I₁≈360 мА;

I₂≈350 мА;

I₃≈340 мА.

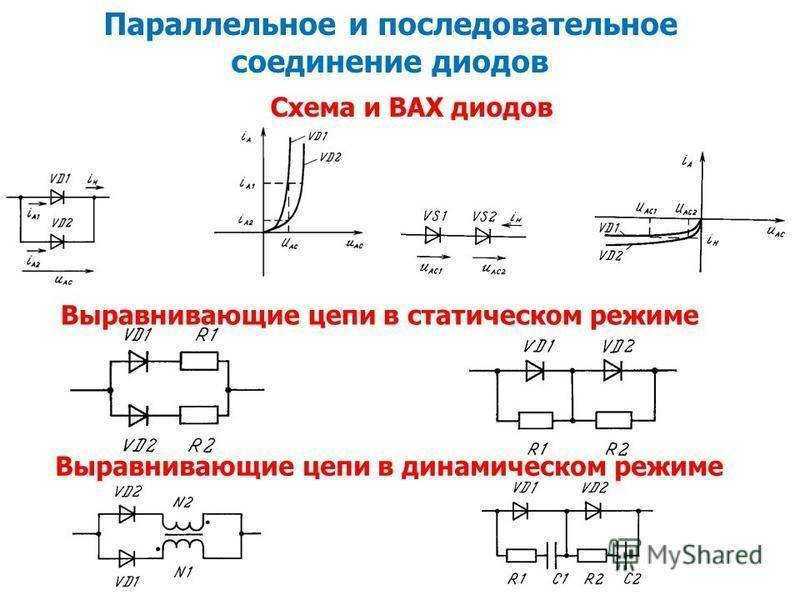

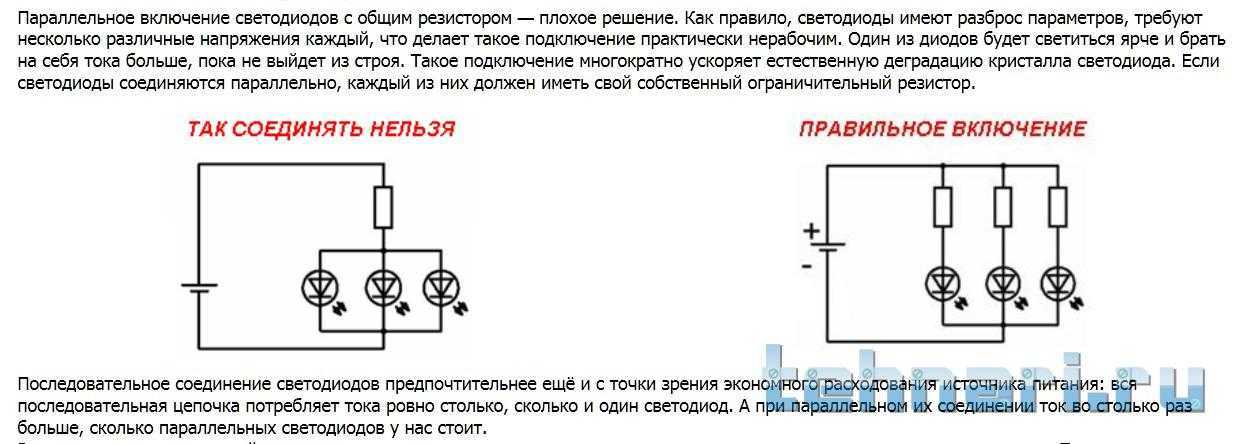

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Нюансы подключения к сети 220 Вольт

Схема подключения светодиода к сети 220В

При использовании различных схем подключения светодиода к сети 220 В возможны некоторые нюансы, учет которых поможет избежать элементарных ошибок в коммутации электрических цепей. Они в основном связаны с величиной тока, протекающего через цепочку при подаче на нее питания. Для их понимания потребуется рассмотреть простейший прибор типа подсветки для декорирования, состоящий из целого набора светодиодных элементов или обычный светильник на их основе.

Значительное внимание обращается на особенности процессов, протекающих в выключателе в момент подачи питания. Для обеспечения «мягкого» режима включения к его контактам потребуется подпаять в параллель гасящий резистор и светодиод-индикатор, обозначающий включенное состояние. Значение сопротивления подбирается по методикам, описанным ранее

Значение сопротивления подбирается по методикам, описанным ранее.

Только после выключателя с резистором в схеме располагается сама лента с чипами светодиодных элементов. В ней не предусмотрены защитные диоды, так что величина гасящего резистора подбирается из расчета протекающего по цепи тока, он не должен превышать значения порядка 1 мА.

Светодиодный индикатор-лампочка в этой схеме выполняет функцию нагрузки, еще больше ограничивающей ток. Из-за небольшой величины он будет светиться очень тускло, но этого вполне хватает для ночного режима. При действии обратной полуволны напряжение частично гасится на резисторе, что защищает диод от нежелательного пробоя.

Объединение резистивных радиокомпонентов

Для получения необходимого номинала сопротивления применяются два типа соединения резисторов: параллельное и последовательное. Если их соединить параллельно, то нужно два вывода одного резистора подключить к двум выводам другого. Если соединение является последовательным, то один вывод резистора соединяется с одним выводом другого резистора. Соединения используются для получения необходимых номиналов сопротивлений, а также для увеличения рассеивания мощности тока, протекающего по цепи.

Параллельное соединение

При параллельном подключении значение напряжения на всех резисторах одинаковое, а сила тока — обратно пропорциональна их общему сопротивлению. В интернете web-разработчики создали для расчета величины общего сопротивления параллельного соединения резисторов онлайн-калькулятор.

Рассчитывается общее сопротивление при параллельном соединении по формуле: 1 / Rобщ = (1 / R1) + (1 / R2) + …+ (1 / Rn). Если выполнить математические преобразования и привести к общему знаменателю, то получится удобная формула параллельного соединения для расчета Rобщ. Она имеет следующий вид: Rобщ = (R1 * R2 * … * Rn) / (R1 + R2 + … + Rn). Если необходимо рассчитать величину Rобщ только для двух радиокомпонентов, то формула параллельного сопротивления имеет следующий вид: Rобщ = (R1 * R2) / (R1 + R2).

При ремонте или проектировании схемы устройства возникает задача объединения нескольких резистивных элементов для получения конкретной величины сопротивления. Например, значение Rобщ для определенной цепочки элементов равно 8 Ом, которое получено при расчетах. Перед радиолюбителем стоит задача, какие нужно подобрать номиналы для получения нужного значения (в стандартном ряду резисторов отсутствует радиокомпонент с номиналом в 8 Ом, а только 7,5 и 8,2). В этом случае нужно найти сопротивление при параллельном соединении резистивных элементов. Посчитать значение Rобщ для двух элементов можно следующим образом:

1. Номинал резистора в 16 Ом подойдет.
2. Подставить в формулу: R = (16 * 16) / (16 + 16) = 256 / 32 = 8 (Ом).

Вам это будет интересно Устройство и принцип действия амперметра для измерения тока

В некоторых случаях следует потратить больше времени на подбор необходимых номиналов. Можно применять не только два, но и три элемента. Сила тока вычисляется с использованием первого закона Кирхгофа. Формулировка закона следующая: общее значение тока, входящего и протекающего по цепи, равен выходному его значению. Величина силы тока для цепи, состоящей из двух резисторов (параллельное соединение) рассчитывается по такому алгоритму:

1. Ток, протекающий через R1 и R2: I1 = U / R1 и I2 = U / R2 соответственно.
2. Общий ток — сложение токов на резисторах: Iобщ = I1 + I2.

Например, если цепь состоит из 2 резисторов, соединенных параллельно, с номиналами в 16 и 7,5 Ом. Они запитаны от источника питания напряжением в 12 В. Значение силы тока на первом резисторе вычисляется следующим способом: I1 = 12 / 16 = 0,75 (А). На втором резисторе ток будет равен: I2 = 12 / 7,5 = 1,6 (А). Общий ток определяется по закону Кирхгофа: I = I1 + I2 = 1,6 + 0,75 = 2,35 (А).

Последовательное подключение

Последовательное включение резисторов также применяется в радиотехнике. Методы нахождения общего сопротивления, напряжения и тока отличаются от параллельного подключения. Основные правила соединения следующие:

1. Ток не изменяется на участке цепи.
2. Общее напряжение равно сумме падений напряжений на каждом резисторе.
3. Rобщ = R1 + R2 + … + Rn.

Пример задачи следующий: цепочка, состоящая из 2 резисторов (16 и 7,5 Ом), питается от источника напряжением 12 В и током в 0,5 А. Необходимо рассчитать электрические параметры для каждого элемента. Порядок расчета следующий:

1. I = I1 = I2 = 0,5 (А).
2. Rобщ = R1 + R2 = 16 + 7,5 = 23,5 (Ом).
3. Падения напряжения: U1 = I * R1 = 0,5 * 16 = 8 (В) и U2 = I * R2 = 0,5 * 7,5 = 3,75 (В).

Не всегда выполняется равенство напряжений (12 В не равно 8 + 3,75 = 11,75 В), поскольку при этом расчете не учитывается сопротивление соединительных проводов. Если схема является сложной, и в ней встречается два типа соединений, то нужно выполнять расчеты по участкам. В первую очередь, рассчитать для параллельного соединения, а затем для последовательного.

Расчёт ограничительного резистора

Взглянув на вольт-амперную характеристику светодиода, становится понятно: насколько важно не ошибиться при расчёте ограничительного резистора

• U – напряжение питания, В;
• U_LED – прямое падение напряжения на светодиоде (паспортное значение), В;
• I – номинальный ток (паспортное значение), А.

Полученный результат следует округлить до ближайшего номинала из ряда Е24 в большую сторону, а затем рассчитать мощность, которую должен будет рассеивать резистор:

R – сопротивление резистора, принятого к установке, Ом.

Более подробную информацию о расчётах с практическими примерами можно получить в статье о расчете резистора для светодиода. А тот, кто не желает погружаться в нюансы, может быстро рассчитать параметры резистора с помощью онлайн-калькулятора.

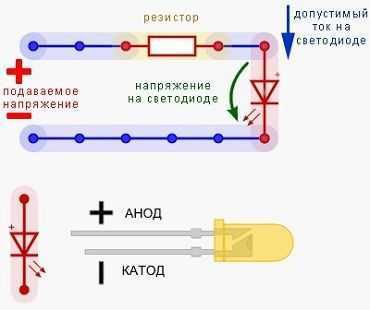

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод)

При пайке диода в цепи важно это учитывать

Также нужно понимать, что бывают DIP и SMD светодиоды.

Плюсовой контакт в DIP определяется достаточно просто. Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто. Для проведения монтажных потребуется подготовить такие инструменты, как:

• влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
• четыре специальных клеммы или надежных коннектора;
• многожильный провод, желательно с цветами проводков как на контроллере;
• контроллер на 12 В, который подходит для легкового авто;
• специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

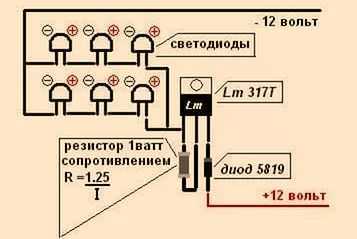

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Это интересно: Как и где можно получить красивые номера на авто? 3 реальных способа

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Применение в быту

Где же можно в быту, применить такую казалось бы не практичную схему?

Самое широко известное использование подобных конструкций – это елочные новогодние гирлянды.

Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт.

Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход – включить последовательно еще одну.

Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически “вечно”. Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.

Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.

Основные выводы

Как было сказано ранее, конструкция светоизлучающего диода подразумевает их подключение исключительно к источнику постоянного тока

Однако, поскольку рабочая часть светодиода – это полупроводниковый кристалл кремния, то очень важно соблюдать полярность, в противном случае светодиод не будет излучать световой поток

Каждый светодиод имеет техническую документацию, в которой содержатся инструкции и указания по правильному подключению. Если документации нет, можно посмотреть маркировку светодиода. Маркировка поможет узнать производителя, а зная производителя, Вы сможете найти нужный даташит, в котором и содержится информация по подключению. Вот, такой не хитрый совет.

Для решения вопроса существует всего 3 способа:

1. Конструктивно. Согласно нормам, принятым во всем мире, на обычном светодиоде (не SMD типа), длинная ножка всегда является « » или же анодом. Для работы светодиода на него должна подаваться положительная полуволна. А короткая – катодом.
2. С помощью мультиметра. Для проверки необходимо переключатель прибора поставить в режим «Прозвонка» и установить красный щуп мультиметра на анод, а черный – на катод. В результате светодиод должен засветиться. Если этого не произошло, необходимо поменять полярность (черный на анод, а красный на катод). Если результат не меняется, тогда led вышел из строя (для установления более точного диагноза, читайте как проверить светодиод).
3. Визуально. Если присмотреться к светодиоду, то можно увидеть 2 кончика возле кристалла. Тот, который больше – катод, тот, что меньше – анод.

При подключении светодиодной лампы к любому блоку питания учитывается:

• рабочий ток лампочки;
• сопротивление и мощность стабилизирующего элемента;
• для подключения к аккумулятору автомашины при расчетах используется не 12 В, а 14,5 В.

Схема подключения не меняется зависимости от мощности светодиода

При соединении с другими элементами схемы важно учесть полярность, так как ток в этих источниках света течет только в одном направлении

Если используется драйвер, то перед подключением желательно проверить его мощность (особенно, если деталь китайская)

Важно так же учесть, что падение напряжения на лед-лампах зависит от их цвета

Вольт-амперная характеристика светодиода

Для установки LED ламп существует несколько важных принципов, которых следует придерживаться:

Важно соблюдать полярность при подсоединении светодиода. Иначе он быстрее выйдет из строя или не будет светиться вообще. Расположение анода и катода указано на цоколе лампочки в виде насечек, зеленых точек

Запрещено в одну линию и на один резистор последовательно монтировать лампы разного цвета. Это влияет на их производительность и в принципе свечение. Информацию о полярностях можно найти в технической документации к LED

Расположение анода и катода указано на цоколе лампочки в виде насечек, зеленых точек. Запрещено в одну линию и на один резистор последовательно монтировать лампы разного цвета. Это влияет на их производительность и в принципе свечение. Информацию о полярностях можно найти в технической документации к LED.
