Схема подключения светодиода к сети 220в

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

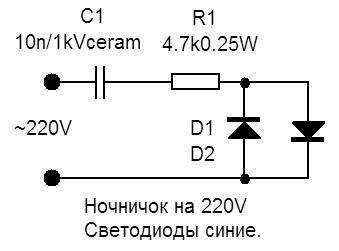

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор)

Схема подключения светодиода к 220 вольтам на вид не сложная, принцип ее работы прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. Так в итоге полностью заряжается конденсатор. Далее приходит вторая полуволна, когда конденсатор начинает разряжаться. В этом случае напряжение также идет через стабилитрон, который теперь работает в своем штатном режиме и через светодиод. В итоге на светодиод в это время подается напряжение равное напряжению стабилизации стабилитрона

Здесь важно подобрать стабилитрон с тем же номиналом, что и светодиод

Здесь все вроде как просто и теоретически реализуется нормально. Однако точные расчеты не столь просты. Ведь по сути надо рассчитать емкость конденсатора, который будет являться в данном случае гасящим. Делается это по формуле.

Прикинем: 3200*0,02/√(220*220-3*3)=0,29 мКФ. Вот какой должен быть конденсатор при напряжении для светодиода 3 вольта, а токе 0,02 А. Вы же можете подставить свои значения и рассчитать свой вариант.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах). Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт. Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б. Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

Такой способ имеет свои недостатки, так как при незначительном скачке напряжения или отклонении в работе конденсатора, можем получить напряжения куда более высокое нежели 3 вольта. Светодиод сгорит в один момент. Плюсом является экономичность схемы, так как она импульсная. Скажем так, не высокая надежность, но экономичность. Теперь о варианте комбинированном.

Подключение LED по простой схеме с резистором и диодом — вариант 2

Другая простая схема показывает, как подключить светодиоды к 220 В переменного напряжения не намного сложнее и ее также можно отнести к простым схемам.

Рассмотрим принцип работы. При положительной полуволне ток идет сквозь резисторы 1 и 2, а также сам светодиод. В данном случае стоит помнить, что падение напряжения на светодиоде будет обратным для обычного диода — VD1. Как только в схему «попадает» отрицательная полуволна 220 В, ток пойдет через обычный диод и резисторы. В этом случае уже прямое падение напряжение на VD1 будет обратным по отношению к светодиоду. Все просто.

При положительной полуволне сетевого напряжения ток протекает через резисторы R1, R2 и светодиод LED1 (при этом прямое падение напряжения на светодиоде LED1 является обратным напряжением для диода VD1). При отрицательной полуволне сетевого напряжения ток протекает через диод VD1 и резисторы R1, R2 (при этом прямое падение напряжения на диоде VD1 является обратным напряжением для светодиода LED1).

Расчетная часть схемы

Номинальное напряжение сети:

UС.НОМ = 220 В

Принимается минимальное и максимальное напряжение сети (опытные данные):

UС.МИН = 170 В UС.МАКС = 250 В

Принимается к установке светодиод LED1, имеющий максимально допустимый ток:

ILED1.ДОП = 20 мА

Максимальный расчетный амплитудный ток светодиода LED1:

ILED1.АМПЛ.МАКС = 0,7*ILED1.ДОП = 0,7*20 = 14 мА

Падение напряжения на светодиоде LED1(опытные данные):

ULED1 = 2 В

Минимальное и максимальное действующее напряжение на резисторах R1, R2:

UR.ДЕЙСТВ.МИН = UС.МИН = 170 В UR.ДЕЙСТВ.МАКС = UС.МАКС = 250 В

Расчетное эквивалентное сопротивление резисторов R1, R2:

RЭКВ.РАСЧ = UR.АМПЛ.МАКС/ILED1.АМПЛ.МАКС = 350/14 = 25 кОм

Максимальная суммарная мощность резисторов R1, R2:

PR.МАКС = UR.ДЕЙСТВ.МАКС2/RЭКВ.РАСЧ = 2502/25 = 2500 мВт = 2,5 Вт

Расчетная суммарная мощность резисторов R1, R2:

PR.РАСЧ = PR.МАКС/0,7 = 2,5/0,7 = 3,6 Вт

Принимается параллельное соединение двух резисторов типа МЛТ-2, имеющих суммарную максимально допустимую мощность:

PR.ДОП = 2·2 = 4 Вт

Расчетное сопротивление каждого резистора:

RРАСЧ = 2*RЭКВ.РАСЧ = 2*25 = 50 кОм

Принимается ближайшее большее стандартное сопротивление каждого резистора:

R1 = R2 = 51 кОм

Эквивалентное сопротивление резисторов R1, R2:

RЭКВ = R1/2 = 51/2 = 26 кОм

Максимальная суммарная мощность резисторов R1, R2:

PR.МАКС = UR.ДЕЙСТВ.МАКС2/RЭКВ = 2502/26 = 2400 мВт = 2,4 Вт

Минимальный и максимальный амплитудный ток светодиода HL1 и диода VD1:

ILED1.АМПЛ.МИН = IVD1.АМПЛ.МИН = UR.АМПЛ.МИН/RЭКВ = 240/26 = 9,2 мА ILED1.АМПЛ.МАКС = IVD1.АМПЛ.МАКС = UR.АМПЛ.МАКС/RЭКВ = 350/26 = 13 мА

Минимальный и максимальный средний ток светодиода HL1 и диода VD1:

ILED1.СР.МИН = IVD1.СР.МИН = ILED1.ДЕЙСТВ.МИН/КФ = 3,3/1,1 = 3,0 мА ILED1.СР.МАКС = IVD1.СР.МАКС = ILED1.ДЕЙСТВ.МАКС/КФ = 4,8/1,1 = 4,4 мА

Обратное напряжение диода VD1:

UVD1.ОБР = ULED1.ПР = 2 В

Расчетные параметры диода VD1:

UVD1.РАСЧ = UVD1.ОБР/0,7 = 2/0,7 = 2,9 В IVD1.РАСЧ = UVD1.АМПЛ.МАКС/0,7 = 13/0,7 = 19 мА

Принимается диод VD1 типа Д9В, имеющий следующие основные параметры:

UVD1.ДОП = 30 В IVD1.ДОП = 20 мА I0.МАКС = 250 мкА

Минусы использования схемы подключения светодиодов к 220 В по варианту 2

Главные недостатки подключения светодиодов по этой схеме — малая яркость светодиодов, за счет малого тока. ILED1.СР = (3,0-4,4) мА и большая мощность на резисторах: R1, R2: PR.МАКС = 2,4 Вт.

Подключаем светодиоды

Как правильно подключить лампочку на 12 вольт в авто своими руками? Неважно, мигающую или нет, в фару или панель приборов, об этом мы расскажем далее. Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):. Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):

Рассмотрим пример подключения своими руками на модуле, учитывая несколько нюансов (схемы вы найдете ниже):

1. Панельки, то есть кластеры, рассчитываются на питание 12 вольт, такие устройства можно без проблем подключить к проводке авто и наслаждаться мигающими или просто яркими огоньками. Однако такие устройства обладают определенным недостатком — когда обороты мотора будут изменяться, яркость также будет то снижаться, то увеличиваться. Пусть это не критично, но глазу все же будет заметно. Но также нужно учесть, что такие кластеры хорошо светят тогда, когда напряжение в сети составляет 12.5 вольт, то есть если у вашем авто напряжение низкое, то светить лампочки будут слабо.
2. Сам по своей конструкции кластер состоит из самих диодов, а также резистора. Резисторы — это важный элемент любого кластера. На каждые три лампочки устанавливается один резистор, предназначенный для гашения лишнего напряжения. Если вы приобретаете ленту для фар, то, возможно, вам придется ее подрезать. При установке в фары нужно учитывать, что обрезать ленту необходимо в определенных местах.
3. Подключение светодиодов 12 вольт с резисторами в фары авто осуществляется последовательно. Вам необходимо сделать кластер, то есть подключить по очереди необходимое число лампочек друг к другу, а два вывода, которые будут находиться по краям — к сети авто. В этом случае речь идет о белых диодах, мощность которых составляет 3.5 W. То есть для сети с напряжением 12-14 вольт понадобится три лампочки, которые в общем будут потреблять не 12, а 10.5 вольт. Поскольку диоды обладают плюсом и минусом, последовательное соединение осуществляется таким образом, чтобы плюс одного элемента соединился с минусом другого (автор видео — Роман Щербань).

Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

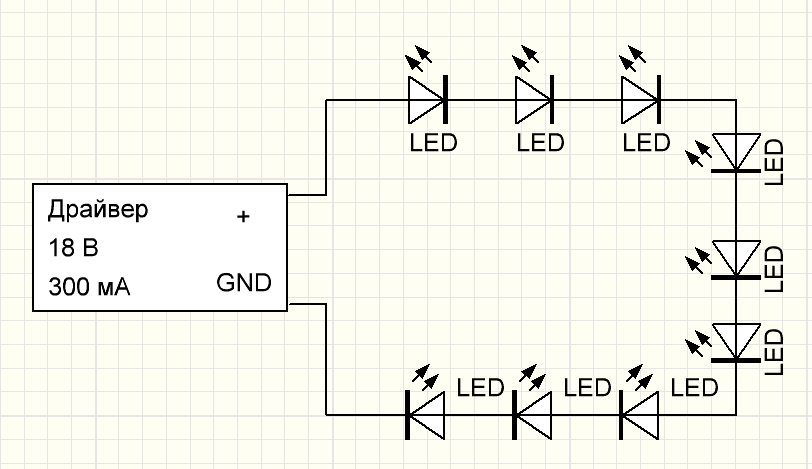

Здравствуйте уважаемые Знатоки. Мне нужно собрать 2 шт. LED светильник состоящий из 20 диодов по 3W, а второй из 40 диодов. Напряжение у каждого 3,2-3,4 V, 600-700mA. Драйверы на них получаются достаточно дорогие, посоветуйте как можно их подключить в сеть 220v. Тут представлены схемы без трансформатора через мост ну и там конденсаторы и резисторы. Подскажите её можно использовать для запитки фонаря, и как подобрать детали, Был бы очень признателен если бы кто то расписал как и что делать а главное из чего. Благодарю

Отвечает Друзь. Проще поставить диоды на 20-30 Ватт или использовать линейки светодиодные. Есть мощные диоды которые сразу подключаются в 220 вольт. У них драйвер расположен на подложке вместе с диодом, получается недорого и просто. Схема подключения светодиодов есть у меня на сайте в разделе «Питание».

Подключил 4 потолочных светильника с Led Driver,но почемуто один самый первый или самый последний в цепи мигает при выключином свете. Менял провода местами,менял блок,ничего не помогает.подскажите

Может выключатель с подсветкой. Выключатель должен размыкать фазу. Бывает небольшая наводка с другой линии на 220 вольт, заряд постепенно накапливается и светильник вспыхивает. Да и китайская схемотехника тут тоже влияет.

Добрый день. Есть светодиодная матрица на на 64 светодиода 2835 включенная в 220в на ней есть 3-и микросхемы, произведение китайское. Проблема заключается в том, что есть подсветка не всех светодиодов при выключенном 1-м из проводов из сети, т.е. работает как ночник. Что можно сделать.

Пир выключении необходимо разрывать фазу, а не ноль. Может у вас выключатель с подсветкой.

Пытаюсь заменить галогеновое освещение на светодиодные лампы. От сети 220v питание идет на трансформатор HTM 70/230-240 OSRAM. Далее 12v двумя линиями по 3 лампы в каждой, подключенных параллельно. Лампы OSRAM LED STAR MR16 35 36° по 5w. При включении горят с мерцанием частотой 50гц. Как устранить мерцание с использованием готовых комплектующих, которые можно купить в магазине ( не «сделай сам»).

HTM 70/230-240 OSRAM

Купите хороший блок питания на 12 вольт и проблема исчезнет. Можете поставить параллельно конденсатор на 500-1000 микрофарад.

Здравствуйте. Вопрос такой: в здании поменяли светильники с накаливания на светодиодные. При снятии векторной диаграммы со счётчика электроэнергии заметили, что характер нагрузки поменялся на активно-емкостную (ток стал опережать напряжение на 30 градусов). Не может ли быть связано с установленными в светильника конденсаторами? Спасибо.

Коэффициент мощности изменился из-за светильников.

Добрый день! На приборе установлено устройство плавного пуска ламп накаливания (220 вольт), при замене на светодиодные лампы, последние начинают мерцать. Можно ли что нибудь сделать?

Уберите блок плавного пуска.

Доброго здоровья. Светодиод 3в. 20ма.сколько светодиодов можно подключить последовательно .Блок питания с гасящим конденсатором.

Длина цепи ограничена напряжением. 73 светодиода можно подключить без гасящего конденсатора.

Здравствуйте, как лучше подключить 1w диод от аккумулятора 6v, подойдет ли драйвер с питанием 12v из китая?

На схемах вроде всё указано, а дальше уже вам выбирать.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор + резистор)

Здесь все тоже самое, за исключением того, что в цепочку добавили резистор. В целом влияние резистора способно сделать всю схему более предсказуемое, более надежной. Здесь будет меньше импульсных токов с высоким напряжением. Это хорошо!

(…как и н на схеме выше использован гасящий конденсатор + резистор)

Все плюсы и минусы сродни варианту с гасящим конденсатором, но надежности здесь тоже нет. Даже более, того, использование диода, а не стабилитрона, скажется на защите светодиода при разрядке конденсатора. То есть весь ток потечет именно через светодиод, а не как в предыдущем случае через светодиод и стабилитрон. Вариант этот так себе. И вот последний случай, с применением резистора.

Преимущества переделки

При этом вы получите:

экономию электроэнергии (в 2 раза)

большую освещенность

меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Замена люминесцентных ламп Т8 на светодиодные

Часто, при ремонте помещений, выбрасываются совершенно нормальные по внешнему виду, но не работающие настенно-потолочные светильники с люминесцентными лампами.

Хозяин зачастую говорит: «Все старье выбросить, потому что купим новые — светодиодные!» Человек просто не в теме и не знает, что нужно всего-то немного модернизировать схему, установить светодиодные лампы Т8 с цоколем G-13 и спокойно пользоваться не покупая новые светильники, которые вместе с выброшенными обойдутся значительно дороже.

Основные моменты выбора любых светодиодных ламп смотри здесь.

Конструктивные особенности

Для начала следует понять, что представляют собой такие лампы.

С виду, полностью повторяют форму обычных люминесцентных ламп, которые годами использовались в большинстве общественных и административных зданий.

Естественно внутри у них, как и у других светодиодных ламп, имеется драйвер (блок питания), а форма корпуса (трубка) обусловлена сферой применения, в данном случае — прямая замена устаревших люминесцентных ламп.

Корпус светодиодной лампы Т8 бывает двух видов:

1. Цельная матовая или прозрачная поликарбонатная трубка Ø 26 мм;
2. Тыльная половина трубки сделана из алюминиевого круглого профиля и выполняет роль радиатора, лицевая — это рассеиватель из поликарбоната.

Рассеиватели для светодиодной лампы Т8 выпускаются как прозрачными, так и матовыми.

Здесь надо отметить что, по личным ощущениям, не высоко расположенные растровые светильники со светодиодными лампами Т8, имеющими прозрачный отражатель, немного слепят и такие лампы я лично ставил бы в закрытые светильники. С другой стороны, матовый рассеиватель «съедает» часть светового потока и при покупке это надо учесть.

В качестве излучателя света применяется светодиодная линейка.

Важно! Некоторые лампы имеют поворотный, с храповым механизмом, цоколь, видимо для возможности лучшей ориентации направления светового потока и при установке светодиодной лампы Т8 нужно будет проследить правильное расположение контактов лампы в патроне. ИМХО продуманная штука, удобно.

Длина трубок светодиодных ламп Т8 с цоколем G-13 соответствует стандартным размерам: 600, 900, 1200, 1500 мм

Длина трубок светодиодных ламп Т8 с цоколем G-13 соответствует стандартным размерам: 600, 900, 1200, 1500 мм.

Световой поток светодиодных ламп Т8 несколько ниже чем у люминесцентных ламп, но у вторых этот показатель падает в течение срока эксплуатации чего практически нельзя сказать о светодиодных лампах. Например, известная фирма Osram заявляет, что при сроке службы 30000 ч. спад светового потока составит 0,7.

Преимущества

Как всегда срок службы светодиодных ламп заявляется производителями 30000 часов и более, но все зависит от производителей драйверов и светодиодов. В целом, замена люминесцентных ламп на светодиодные лампы Т8 имеет под собой целый ряд положительных моментов:

Безопасная и быстрая замена люминесцентных ламп на светодиодные. Не требуется обслуживание, кроме периодической протирки от пыли или грязи. Экономия электроэнергии до 65% по сравнению с люминесцентными лампами на стандартных ПРА; Длительный заявленный срок службы до 50000 ч. (обычно 30000 ч.); Отсутствие мерцания. Можно использовать в детских дошкольных учреждениях; Высокий индекс цветопередачи Ra>80%

Важно для фото- и видеосъемки; Не содержат ртути и соответствуют стандарту RoHS; Как у всех светодиодных ламп широкий диапазон рабочего напряжения 110-240В / 50-60Гц

Недостатки

Практически нет, но некоторые премиум модели ламп дороговаты. Погнавшись за дешевизной, можно нарваться на некачественный продукт.

Подключение

Первым делом при модернизации, нужно отключить подачу электропитания на светильник, а в идеале вообще снять его. Вторым важным моментом является ознакомление с инструкцией и схемой подключения, которая находится либо внутри упаковки, либо нарисована на ней.

• Подключение без модернизации светильника. Некоторые светодиодные лампы Т8 предназначены для подключения с электромагнитными ПРА (выкручивается только стартер), причем работа с электронными ПРА чаще всего не допускается, но уже есть и такие.
• Другие подключаются напрямую к сети 220 В. В этом случае из схемы светильника исключаются как ПРА, так и стартер, а к лампам просто подводится 220 В. Здесь возможно понадобятся дополнительные провода или как-то срастить старые (смотря какая ситуация).

Вот типичная схема подключения светодиодных ламп Т8 в светильнике. Количество ламп большого значения не имеет.

И в конце как всегда нашел в сети короткое видео, в котором довольно просто и наглядно, очень по-дилетантски показано устройство и подключение светодиодной лампы Т8.

Как сделать правильный расчет сопротивления для светодиода?

Можно выделить три основные методики: при помощи онлайн калькулятора, расчет при помощи программы, установленной на компьютер и вычисление сопротивления резистора самостоятельно при помощи формул.

Расчет онлайн

Использовать калькулятор, который можно найти в интернете на многих сайтах применяемого при расчете необходимого параметра сопротивления. В этом случае вводятся паспортные данные светодиода, количество последовательно соединенных приборов и напряжение источника питания.

По справочнику узнать следующие параметры:

• номинальное напряжение полупроводника;
• рабочий ток светодиода.

Ввести все необходимые данные в готовую форму.

Получить готовый номинал ограничительного сопротивления и его мощность.

Расчет с помощью калькулятора

Есть программы вычисления данных сопротивления для ограничения прямого тока светодиода, которые можно приобрести в электронных магазинах, на оптических дисках или скачать с бесплатных сайтов. Установить калькулятор на компьютер. Определить напряжение питания цепи и количество последовательно соединенных светодиодов.

• Запустить программу.
• Ввести исходные данные.
• Получить сопротивление для резистора и его мощность рассеивания.

Расчет вручную

Для расчета вручную нужно вспомнить закон Ома: I = U / R . Узнать исходные данные:

• напряжение источника питания;
• его прямой ток;
• прямое напряжение прибора;
• определиться с количеством элементов в цепи и со схемой их включения.

Наиболее распространены две схемы питания светодиодов:

Расчета схемы последовательного соединения светодиода и резистора.

Сумма напряжений на светоизлучающем приборе VD 1 и на сопротивлении R 1 должно равняться напряжению источника питания — U пр. Ток, проходящий через светодиод и через резистор – равны между собой — I пр.

Исходные данные: U пр=3В, I пр=20мА, U ип-12В.

Рассчитать напряжение на R 1: U R 1 = U ип- U пр. U R 1 =12-3=9В.

Имея эти данные можно высчитать сопротивление ограничительного сопротивления в цепи: R 1= U R 1/ I пр. R 1=9/0,02=450Ом.

Сопротивление в цепи ставят для ограничения проходящего тока, при этом выделяется тепло

Важной характеристикой резистора является параметр «рассеиваемая мощность». Если ее недостаточно, то происходит перегрев элемента, подгорание и изменение параметров вплоть до разрушения, что приведет к неисправности цепи. Поэтому необходимо рассчитать и мощность рассеивания: P = I * U

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U

P R 1 =0,02*9=0,18Вт

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U . P R 1 =0,02*9=0,18Вт.

В результате расчетов получится, что для устойчивой работы прибора с параметрами U пр=3 В, I пр=20 мА в цепи с источником постоянного тока напряжением 12 вольт необходим резистор сопротивлением 450 Ом мощностью 0,18Вт.

Расчета для схемы последовательного соединения резистора и трех светодиодов.

Подобный расчет можно провести и для цепи с последовательно соединенными одним сопротивлением и тремя светоизлучающими элементами. Их количество может быть произвольным, но при условии, что сумма напряжений на них не менее напряжения источника питания.

Все приведенные выше расчеты справедливы и для этой схемы. Разница лишь в том, что для питания трех последовательно соединенных элементов будет необходимо не 3 вольта, а в три раза больше. Для питания трех светодиодов требуется 9 вольт, а на резисторе будет падение напряжения: U R 1= U ип — ( U VD 1+ U VD 2+ U VD 3 ). Получается 3 вольта. Ток в цепи не изменится, потому, что через три последовательно соединенных светодиода будет проходить тот же ток — I пр=20мА.

Изменятся соответственно и параметры резистора. R 1= U R 1/ I пр. R 1=3/0,02=150Ом.

Мощность тоже поменяется: P R 1 =0,02*3=0,06Вт.

Для тех, кто не очень хорошо знаком с резисторами: промышленность выпускает резисторы с определенными номиналами. Если требуется элемент с такими данными – 50Ом, 0,18Вт, а их в наличии нет, тогда можно использовать 51Ом, который есть в линейке номиналов и 0,25Вт, что выше требуемого значения и подойдет не хуже расчетного значения.

Также можно подобрать нужное значение, соединяя элементы последовательно или параллельно. При последовательном соединении значения сопротивления суммируются. При параллельном – рассчитывается по специальной формуле.

Альтернативой пассивным элементам в схеме ограничения тока можно отметить стабилизаторы тока, которые намного сложнее, но работа их более надежна и экономична.

Ошибки при подключении

1. Прямое подключение к источнику питания. В данном случае светодиод моментально сгорит, поскольку отсутствует ограничивающий ток резистор.
2. Параллельное подключение через один резистор. Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный.
3. Последовательное подключение с различным током потребления. При такой схеме подключения есть 2 варианта: либо просто одни будут светить тусклее других, либо те, что рассчитаны на меньший ток – сгорят.
4. Неправильно подобранный ограничивающий резистор. При неправильно подобранном сопротивлении через светодиоды будет проходить большой ток, в результате чего, они будут перегреваться и со временем перегорят. При большом сопротивлении они будут светить не в полную силу.
5. Подключение к сети переменного напряжения номиналом 220В без диода или других компонентов защиты. Если при подключении с сети 220В, если не установить дополнительный диод, то на светодиоде возникнет амплитудное значение напряжения в 315В, которое моментально выведет его из строя.
