Как рассчитать блок питания для светодиодной ленты: выбор трансформатора на 12 вольт

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

Чтобы свет лучше распределялся, можно поставить рассеиватели. Они обеспечат более ровное освещение, но яркость нужно брать побольше.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Для подключения ленты понадобится медный провод, его стоит подбирать по мощности – на каждые 10 А 1 мм сечения жилы.

Какой нужен блок для светодиодной ленты?

С главными параметрами блоков питания для светодиодных лент мы уже разобрались выше, это напряжение питания и мощность. Осталось рассмотреть другие особенности и характеристики, которые учитываются при их выборе.

Кроме напряжения и мощности блоки питания для светодиодных лент отличаются еще типом исполнения (корпусом), степенью защиты от внешнего воздействия и функциональностью. Каждый из этих параметров дает некоторые преимущества или ограничения для применения в различных условиях.

Три основных типа исполнения блоков питания для LED лент:

1. В пластиковом корпусе. 2. В металлическом корпусе с перфорацией. 3. Герметичные в алюминиевом корпусе.

Герметичные блоки питания для светодиодных лент в алюминиевом корпусе имеют хорошую защиту от пыли и влаги. Охлаждение их происходит пассивно через корпус, для подключения к сети 220В и к светодиодной ленте имеются выведенные отрезки проводов. Устанавливать их можно как в помещении, так и на улице.

Промокоды со скидками на светильники

Разновидности блоков питания для LED лент по функциональности

1. Самые обычные, выполняющие только функцию питания светодиодной ленты. 2. Блоки питания со встроенным диммером для регулировки яркости. 3. Блоки питания для светодиодных лент с пультом дистанционного управления. 4. Самые дорогие комбинированные блоки питания с пультом управления и диммером.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Блок питания «драйвер» для светодиодной ленты: как выбрать, рассчитать и подключить к LED ленте LED-ленты на 12 В более распространены будет легче найти замену в случае выхода из строя одного из сегментов , и стоят дешевле. Спрашивайте, я на связи!

Характеристики светодиодной ленты 12В

Когда человек приходит покупать или заказывает через интернет светодиодную ленту, он ее приобретает для каких-то определенных нужд, поэтому она должна соответствовать каким-то критериям, которые человек себе заранее обозначил.

В продаже имеются самые разнообразные светодиодные ленты, и покупая первую попавшуюся, подходящую только по цвету, можно приобрести LED ленту, которая не будет соответствовать необходимым требованиям. Поэтому к покупке нужно подготовиться и определиться с основными характеристиками светодиодной ленты.

Основные характеристики светодиодной ленты: – цвет; – напряжение питания; – мощность; – степень защиты.

Такие параметры как длина и тип устанавливаемого светодиода не особо важны. Длину LED ленты можно менять, как уменьшать, так и наращивать. Тип устанавливаемого светодиода не всегда интересен, так как в итоге нужна светодиодная лента просто необходимой мощности или яркости. Единственный параметр, который может еще понадобиться – это плотность размещения светодиодов, которая важна при подборе LED ленты в качестве основного источника освещения.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Видео: подключение герметичного блока питания

https://youtube.com/watch?v=9b89kufyf54

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Типы светодиодных лент

Виды светодиодных лент

По способам установки данный вид осветительных приборов делится на два вида – DIP и SMD. В первом случае светодиодные лампочки помещены непосредственно в корпус ленты, от них идет по два выхода с каждой стороны. В последнем случае резисторы и светодиоды припаяны к ленте на поверхности.

Визуально DIP лента представляет собой последовательность небольших цилиндров, а SMD имеет плоский вид.

Также при выборе светодиодной ленты большое значение играет окрас лампочек. Он не только создает настроение и влияет на эмоциональное состояние человека, но также определяет работоспособность. LED-ленты по цвету делятся на следующие виды:

Монохромные ленты. Их изготавливают из светодиодных лампочек одного типа. Они могут быть разных цветов, например, желтый, красный, зеленый, синий и белый. При желании можно найти нестандартные цвета – оранжевый или розовый. Также есть ленты с ультрафиолетовым и инфракрасным излучением.
Многоцветные ленты оснащены тремя светодиодными кристаллами в одном чипе, благодаря чему лента излучает разные цвета.

Светодиодная лента

Светодиодная лента представляет собой гибкую полосу, в основе которой лежит медный проводник, по всей площади размещаются светодиоды. Она разделена на модули. Модуль — это участок ленты, на котором установлено три светодиода и сопротивление. Благодаря такой конструкции можно удалить нерабочий участок и заменить его новым.

Светодиодные полоски имеют степень защиты. Подбирается она в зависимости от места применения и условий окружающей среды. Например, класс IP20 подойдёт только для сухих помещений, так как убережёт ленту только от пыли. Степень защиты IP68 надёжно защищает не только от пыли, но и от влаги, попаданий капель и брызг воды.

Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

Светодиодные полоски различаются по размерам установленных в них светодиодов, их потребляемой мощности, цвета и мощности светового потока. Позже мы рассмотрим, как определить какой мощности и сколько ленты нам понадобится для нужного и качественного освещения.

Как определить мощность светодиодной ленты

Параметр, на который необходимо обращать внимание в первую очередь. От него, как правило, зависит и количество излучаемого света

Ленты с более высокой потребляемой мощностью имеют больший световой поток. Он зависит от типа установленных светодиодов в модулях. Существует много типов разных светодиодов. Рассмотрим несколько из них на примере в таблице.

Два типа светодиодов и способ их размещения в ленте.

На рисунке выше указано, сколько установлено светодиодов в одном метре LED-полосы. Каждый светодиод имеет индивидуальную потребляемую мощность, если вы знаете его тип, то мощность можно вычислить благодаря формуле и параметрам из таблицы ниже.

Путём несложных математических расчётов также можно посчитать потребление энергии одного метра ленты за один час работы, умножив количество светодиодов на их мощность.

Таблица характеристик основных типов светодиодов.

Пример расчёта: вы остановили свой выбор на LED-полосе с типом светодиода SMD3528, на площади в один метр количество элементов 60 шт. Лента зелёного цвета. Из таблицы: ток 20 мА (I), напряжение 3,2 В (U). Переводим миллиамперы в амперы 20/1000=0,02. P=I*U, 3,2*0,2=0,096 Вт. Количество светодиодов 60, мощность одного 0,096 Вт, следовательно 60*0,096=0,64 Вт. Мощность светодиодной ленты на метр составила 3,84 Вт. В одной катушке находится 5 м LED-полосы, 5*3,84=19,2 Вт, следовательно энергопотребление составит 19,2 Вт в час.

Производитель указывает мощность на упаковке товаров, но настоятельно рекомендуется проверять её перед монтажом. Может оказаться, что она не соответствует заявленной. Приведём наглядный пример разницы мощности светодиодных лент в таблице.

Таблица потребляемой мощности светодиодных лент разного типа.

Тип светодиода	Диодов на 1 метре	Мощность, Вт
SMD 3528	60	4,8
SMD 3528	120	7,2
SMD 3528	240	16
SMD 5050	30	7,2
SMD 5050	60	14
SMD 5050	120	25

Как выбирать нужный блок питания

Блок питания ленты подбирается исходя из нагрузки, которая к нему подключена. Для этого суммируется общая нагрузка всех подключаемых лент. В зависимости от удобства коммутации и мощности оборудования, в системе освещения может быть использовано два и более блока питания.

Для правильной и стабильной работы оборудования запас мощности устройства должен быть не менее 20% подключаемой нагрузки. Он позволяет снизить нагрев устройства.

Блок питания. На этикетке указаны характеристики.

На этикетке любого блока питания указано, сколько нагрузки он может выдержать. Если общая рассчитанная нагрузка цепи составит 200 Вт, то приведённый пример блока питания нас полностью устроит: 200 Вт+20%=240 Вт. Не превышайте порог допустимой нагрузки – устройство будет греться и быстро выйдет из строя.

Сколько потребляет светодиодная лента в зависимости от типа светодиода

Чтобы рассчитать, какой ток или сколько ампер будет потреблять диодная лента, необходимо в первую очередь знать тип ее чипа. На сегодняшний день чипы различаются по мощности. Рассмотрим наиболее популярные модели чипов:

Какой ток будет потреблять led-лента зависит в первую очередь не столько от вида чипа, сколько от плотности расположения светодиодов на изделии на 1 м ее длины. Для того чтобы выяснить, сколько диодов расположено в 1 м нужно знать тип чипа, марку led, а также иметь под рукой следующую таблицу. Данные приведены для изделий на 12 вольт.

Сколько ампер потребляет светодиодная лента: расчет, таблица Например одна из популярных в настоящий момент лент осветительного уровня ID-MKIII-NW нейтрального свечения позиция 9 отрезком один метр выдает 328 люкс, а лампа накаливания 100вт -456 люкс. Спрашивайте, я на связи!

Коэффициент запаса мощности

Коэффициент запаса мощности меньше 30% не используйте. Зачем он вообще нужен, спросите вы?

Он необходим, чтобы блок питания не работал на пределе своих возможностей. Если вы подберете блок строго по значению мощности ленты, то проработает он совсем не долго. И то, если это качественное изделие.

Нагрев корпуса в этом случае будет стабильно составлять 60-70 градусов. А что говорить о внутренних элементах схемы!

При этом вполне возможны появления посторонних звуков.

Нормальный блок (без вентилятора), вообще не должен издавать никаких звуков — ни свистеть, ни трещать.

Также при перегреве возможны нарушения некачественной пайки. Зачастую, именно она является частой причиной выхода прибора из строя.

Не облуженные выводы элементов, со временем окисляются и элементарно пропадает контакт. Найти такую неисправность простым обывателям, не связанным с радиотехникой, бывает сложно.

И они просто выкидывают блок в мусорку. Хотя для его починки, всего-то нужно было хорошенько пропаять один из контактов.

Как рассчитать мощность блока питания для светодиодного освещения

Светодиодное освещение очень экономное. Плюс оно позволяет создавать разные виды подсветки. Можно использовать светодиодные ленты, точечные светильники или светильники направленного света. Но для них нужно покупать блоки питания. Как же правильно рассчитать мощность блока для такого типа освещения?

Светодиодная лента продается с маркировкой. Мощность рассчитывают на 1 м.п. или на моток в 5 метров. При этом нужно учитывать плотность светодиодов в ленте. Она бывает двух видов: 60 или 120 шт. на метр погонный. Соответственно, чем выше плотность, тем больше потребляемая мощность.

Примерная потребляемая мощность при 60 шт. на метр составляет 5 Вт, а при 120 — примерно 11 Вт на один метр погонный. Итак, чтобы высчитать мощность блока питания для светодиодного освещения, нужно помножить количество метров на мощность на один метр. При плотности 60 шт. на метр погонный для десятиметровой ленты нужен блок питания на 50 Вт.

Загвоздка в том, что мощность на блоках питания указана в амперах. Поэтому мощность в ваттах нужно перевести в мощность в амперах. Для этого есть специальная формула: I*P=Y. Где I – это амперы, Р – это вольты, У – это ватты. 50/12=4 ампера. При этом блок питания обязательно надо выбирать с запасом без предельной нагрузки. Запас должен составлять не менее одного ампера.

Если у вас есть светодиодные точечные светильники или светильники направленного света на 12 вольт, здесь тоже нужно высчитать ампераж блока питания. Если есть 3 светильника на 10 ватт и 12 вольт, чтобы не ставить по отдельному блоку на каждый светильник, можно выбрать мощный блок на все три. Общая мощность 30 ватт. Применяем ту же формулу и выходит, что блок питания нужен на 3 ампера, чтобы мощность была с запасом.

Стоимость блока питания напрямую зависит от его мощности, но повышение мощности всего на 1 ампер не приведет к существенному удорожанию блока. Поэтому всегда нужно покупать блоки с запасом по мощности. При этом сейчас уже продаются светодиодные светильник, которые можно включать прямо в сеть питания на 220 вольт.

Типы блоков питания для светодиодных лент

Подключение светодиодной ленты к блоку питания

При выборе блока питания необходимо учесть два важных параметра: мощность (зависит от и мощности светодиодов на 1 м.п. и длины ленты) и напряжение (обычно это 12 или 24 В).

Перед монтажом светодиодной ленты и размещением ее на выбранной поверхности нужно подключить ленту к блоку питания.

Данный процесс мы рассмотрим на примере модели блока открытого типа. Его корпус выполнен в виде перфорированной металлической коробки, через отверстия которой циркулирует воздух, и охлаждаются радиокомпоненты и клеммный модуль с винтами. Есть такие модели, в которых внутри корпуса для охлаждения размещают вентилятор (кулер).

Блок питания для светодиодной ленты имеет маркировку с указанием назначения прибора и его основных технических характеристик. Около каждого клеммного винта находятся обозначения для обеспечения корректного подключения проводов:

L – фаза, N – ноль – это вход блока питания. Через эти клеммы устройство подключается к сети 220 В.
G – клемма для провода заземления. При отсутствии в доме заземления, данную клемму оставляют свободной.

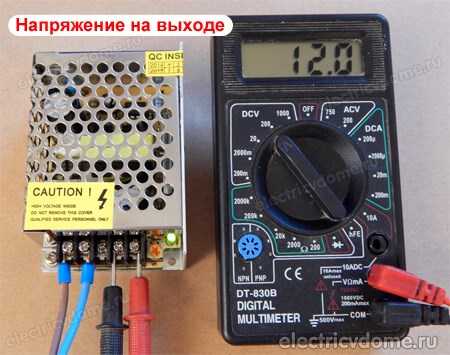

Клеммы +V и –V – это выход с преобразованным напряжением в 12 В.

Блоки питания данного типа оснащаются индикатором включения – горит зеленая лампочка. Также имеется специальный поворотный механизм, обозначается как «V adj». С его помощью можно немного отрегулировать выходное напряжение, в приделах от 12 до 13 Вольт.

Конечно, в жилых помещениях желательно устанавливать более надежные, компактные и внешне привлекательные приборы в пластиковых влагозащищенных корпусах. Они характеризуются высокой электробезопасностью, поэтому не представляют угрозы для детей или животных при случайном прикосновении.

Как рассчитать блок питания для светодиодной ленты

Как было сказано выше, при выборе блока питания следует ориентироваться на технические характеристики светодиодной ленты, подключение которой будет выполняться. Основными критериями являются потребляемая мощность и номинальное напряжение.

12-вольтовые ленты могут иметь разные показатели потребляемой мощности. Это объясняется тем, что они прямо пропорциональны мощности и количеству светодиодных элементов на ленте.

Для удобства подсчета принято брать за основу номинальную мощность светодиодной ленты длиной в 1 метр. Таким образом, чтобы правильно подобрать блок питания, следует номинальную мощность одного погонного метра ленты умножить на ее общую длину.

Рассмотрим небольшой пример расчета блока для ленты SMD 3528

Имеется герметичная светодиодная лента SMD 3528, 60 светодиодов на 1 метр. Рабочее напряжение стандартное – 12 В. Мощность данного типа ленты 4.8 Вт/1м. Т.е. 1 метр ленты потребляет 4.8 Вт. Любая лента продается в бабинах стандартной длины – 5 м. В моем случае мощность всей ленты будет равна 24 Вт (4.8 * 5 = 24).

Блок питания для светодиодной ленты 12в. Как рассчитать блок питания для светодиодной ленты В наше время существует множество различных устройств, которые комплектуются внешними блоками питания на 12 В и более, и у каждого дома найдется несколько таких, которые легко смогут выполнят функцию блока питания для светодиодной ленты, при условии подходящей мощности. Спрашивайте, я на связи!

SМD 5050

Современные диодные ленточные осветители SMD-5050 производятся в соответствии с технологическими требованиями surfасе mоuntеd dеviсе, что предполагает монтаж всех составляющих на специальной плате.

Предварительно все контактные площадки покрываются паяльной пастой, после чего осуществляется групповая пайка всех установленных компонентов, промывка и финишное покрытие специальным защитным слоем.

Светодиодня лента SMD 5050 белая теплая

Основные элементы представлены светодиодами, резисторами и токопроводящими дорожками. Элементы освещения имеют квадратную форму 5х5мм. При работе от электрической сети с напряжением в 220В необходим блок питания.

Трёх-кристаллические светодиоды выполняются из полупроводников и могут быть не только монохромными, но и разноцветными. Наибольшую популярность получила монохромная лента на основе светодиодов марки RGВ SМD-5050 с гибкой печатной платой.

Верхняя часть платы окрашивается белым, желтым, коричневым или черным цветом, не влияющим на основные технические показатели устройства, а также обладает «электронными» компонентами. Нижняя часть с двусторонним скотчем значительно облегчает процесс самостоятельного монтажа.

Таблица – мощность светодиодных лент 3528 и 5050:

Тип светодиода	Диодов в 1 метре	Мощность
SMD 3528	60	4,8 Вт
SMD 3528	120	7,2 Вт
SMD 3528	240	16 Вт
SMD 5050	30	7,2 Вт
SMD 5050	60	14 Вт
SMD 5050	120	25 Вт

В настоящее время диодные ленточные осветители SМD-5050 выпускаются в трех вариантах, отличающихся наличием тридцати, шестидесяти или 120 светодиодов на одном погонном метре. Количеством диодов и определяется мощность диодной ленты.

Важно помнить, что отечественными и зарубежными производителями никогда не указывается общая мощность осветительного устройства, но в обязательном порядке обозначается количество ватт, приходящихся на один погонный метр. Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm

При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт

Ленты с тридцатью светодиодами обладают мощностью на уровне 7,2Вт на метр и световым потоком в пределах 160-240lm. При наличии 60 светодиодов мощность ленты составляет 14,4Вт на один метр и отличается световым потоком в пределах 320-480lm и 610-1000lm. Световые диоды в количестве 120 штук располагаются в два ряда, что позволяет получить мощность освещения на уровне 28,8Вт.

При покупке светодиодной ленты модели SMD-5050 нужно помнить, что вне зависимости от количества световых диодов и уровня мощности, такой современный источник освещения может эксплуатироваться только при температурном режиме не ниже -40оС и не выше +40оС.

Пример вычисления

Мощность — это основная характеристика, где шкалой измерения является ватт. Для того чтобы подсчитать ее для определенной ленты, необходимо следовать такому алгоритму:

в первую очередь необходимо выяснить, какое количество электроэнергии потребляет один метр. Этот показатель можно с легкостью узнать с помощью специальной таблицы. Например, у изделий SMD 5050 на 1 м этот параметр составляет 7,3 Вт;
после можно определить мощность, которую в целом будет потреблять led-система. Для этого необходимо показатель для одного 1 м помножить на общий размер осветительного прибора. Например, при установке подсветки в 10 метров. В этом случае 7,3 Вт необходимо умножить на 10 метров, и получается 73 Вт.

Именно эту мощность в 73 Вт будет потреблять SMD 5050 длиной 10 метров. Однако в этом случае необходимо учитывать, что определенное количество ватт затрачивается на преобразование тока, поэтому желательно подбирать блок питания с немного большим количеством ватт, чтобы был незначительный запас. Он сможет компенсировать вероятные потери и сохранять работоспособность осветительных изделий на требуемом уровне.

Наименьший запас мощности, который обязан иметь преобразователь, обязан находиться в пределах 30% от окончательного значения подсчетов. То есть конечный результат расчетов для изделий с потреблением в 73 Вт, с учетом 30%, уже составляет 94,9 Вт.

Представленные на сегодняшний день в продаже светодиодные приборы питаются от постоянного тока. Причем им необходимо подать напряжение 12 либо 24 Вольт. Также можно встретить устройства, которые работают с показателем 36 В, однако они попадаются довольно редко.

Выбрать правильный блок питания очень легко. Вначале нужно посмотреть на маркировку прибора освещения. На нем непременно обязано указываться напряжение. Как правило, потребителю представлены изделия на 12 В. Преобразователь обязан непременно соответствовать этому значению. Не нужно выбирать блок питания с высоким запасом мощности. Чем этот показатель выше, тем дороже обойдется устройство.

Расчет мощности светодиодной ленты

Мощность светодиодной ленты требуется подсчитывать, чтобы подобрать подходящий для нее блок питания. При неточных подсчетах, можно приобрести недостаточно или, напротив, слишком мощный прибор. Работа будет некорректной, светодиодная лента быстро выйдет из строя.

Прежде чем приступать к расчету, нужно разобраться с многообразием существующих маркировок светодиодных осветительных приборов. Аббревиатура SMDXXYY означает следующее:

SMD – тип используемой технологии, по которой производились печатные платы.
XX, YY – размеры каждого светодиода, измеряемого в десятых долях миллиметра.

Для расчета мощности LED-ленты необходимо силу тока (измеряется в Амперах) умножить на напряжение (Вольт).

Упростить расчеты сможет таблица:

Тип светодиодных лампочек	Концентрация светодиодов на 1 метр	Потребляемая мощность 1 метра ленты
SMD 5050	120	25
SMD 5050	60	15
SMD 5050	30	7,2
SMD 3528	240	19,2
SMD 3528	120	9,6
SMD 3528	60	4,8

Сколько ватт потрeбляет лампочка со светодиодами

Светодиодные лампы считаются самыми экономичными, так как теоретически потрeбляют в 7,5 раз меньше энергии, чем изделия с нитью накаливания.

Например, светодиодная лампа, которая потрeбляет 10 Вт, по уровню освещения равноценна «лампочке Ильича» на 60 Вт. Если продолжительность использования одинаковая, за электроэнергию можно платить в 6 раз меньше.

Таблица потрeбления электроэнергии светодиодными лампами разной мощности

	Потрeбление электроэнергии (W)	Поток света (лм)
Накаливания	Люминесцентной	Светодиодной
20	5	3	250
40	8	4	400
60	15	10	700
75	19	11	950
100	26	14	1300
150	36	20	1800
12	50	90	Светоотдача (лм/Вт)
