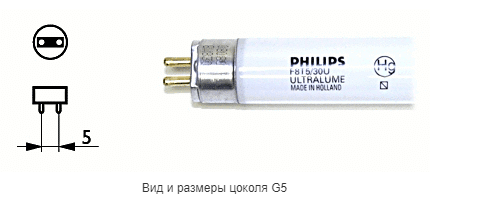

Преимущества и конструкция ламп с цоколем g5

Правила подбора цоколя для ЛЕД-ламп

Чтобы не ошибиться с покупкой держателя для светодиодного светильника, нужно учесть ряд важных моментов:

1. Фактор №1 – напряжение в электросети. Определённый вид разъёма может работать только с подходящим напряжением. Так, к примеру модели Е17 и Е26 не подходят для сети 220 В – только 110 В. В то же время, G9 будет работать только при 220 В.
2. Цоколи светодиодных ламп Е14 и Е27 нельзя применять в схеме со светорегуляторами (диммерами).
3. Если вышла из строя лампа со штырьковым держателем, её не нужно тут же выбрасывать. Штырьки – те уникальные признаки, по которым в магазине можно найти точно такой же экземпляр.
4. Подбирая соединительные разъёмы, всегда стоит учитывать номинальную мощность всего светильника.

Стоимость

Цена на лампочки G4 зависит в основном от марки производителя. Наиболее популярными компаниями, занимающимися выпуском светодиодных ламп, в том числе и G4, у нас в стране являются:

1. Philips. Головной офис этой фирмы находится в Нидерландах. Приобрести лампочки этого производителя можно практически в любом специализированном магазине. Стоят модели G4 марки Philips около 350-400 руб. за штуку.

2. Osram. Этот немецкий производитель поставляет на российский рынок очень качественное светодиодное оборудование. Цена на лампы с цоколем G4 такой марки колеблется в пределах 250-350 руб.

3. Foton Lighting. Головной офис этой компании расположен в Лондоне. Стоят лампы G4 этой марки порядка 300 рублей.

Достоинства ламп светодиодного типа

Данный тип конструкции, придающий помещению освещение, сегодня самый востребованный на рынке. Это не случайно, ведь замена предыдущих моделей осветительных элементов более современными технологиями наделена максимальным числом преимуществ. Чтобы все плюсы были наглядными, стоит рассмотреть их детально:

Сбережение электроэнергии. Сегодня затраты на электрическую энергию обходятся достаточно дорого. Именно основываясь на этом, производители светодиодных элементов разработали лампу с цоколем gu 10. Применение их достаточно широко. Они могут быть установлены для частного пользования, офиса, в небольших помещениях промышленного назначения.

• Экономичность данного элемента выдвигает его на лидирующие позиции среди прочих приборов для освещения. Экономия связана не только с минимальными затратами электричества, но и простотой установки. Осуществить монтаж можно самостоятельными усилиями, при этом специализированного оборудования не потребуется. К тому же смело можно обойтись без обращения за помощью к профессионалам данной сферы. Затраты на дальнейшее обслуживание приборов, где будет установлена лампа цоколь gu 10 светодиодная, не потребуются.
• Передача света осуществляется равномерно, перебоев не возникает. Даже при длительном времени рабочей деятельности лампочка не перестанет излучать яркий плавный свет, бликов не будет наблюдаться.
• Долгий срок эксплуатации. На период функционирования лед элемента gu 10 уровень мощности не оказывает никакого влияния. Каждая лампочка в среднем готова прослужить на протяжении 50 000 часов.
• Безопасность при эксплуатации осуществляется за счет того, что функционирование происходит в специализированном корпусе, который наделен особенностью не нагреваться. Благодаря этому светодиодный элемент с цоколем gu10 может смело использоваться в помещениях, изготовленных из легковоспламеняющихся материалов, например, древесина.

Важно отметить, что при установке светодиодного лед элемента любой прибор для освещения начнет играть новыми красками. Это интересно: Подключение RGB ленты и варианты её использования — рассматриваем вместе. Это интересно: Подключение RGB ленты и варианты её использования — рассматриваем вместе

Это интересно: Подключение RGB ленты и варианты её использования — рассматриваем вместе

Важный элемент лампочки

Цоколь является важным элементом любых типов ламп (люминесцентных, светодиодных и т.д.). Цоколи представляют собой часть электрической лампочки, с помощью которой источник света будет крепиться к патрону осветительного прибора. Через эту же часть в лампочку будет подаваться эклектический ток от сети в 220 вольт.

Вариант цоколя

Наиболее часто цоколи для ламп изготавливают из керамики или металла. Внутри такой элемент заполнен электродами, которые уже являются частью источника света, а снаружи его выведены контакты.

В связи с этим, отправляясь в магазин за новым осветительным прибором, нужно обладать информацией о том, какой тип патрона он должен иметь. Аналогичная но обратная ситуация характерная и при покупке ламп. Кроме типа патрона, в здесь необходимо учитывать напряжение сети (стандартное на 220 вольт), мощность источника света, а также габариты лампочки.
Необходимо помнить, что некоторые современные модели китайских светильников и люстр имеют экзотические патроны, под которые подходят только определенные виды ламп. При этом с поиском нужного типа источника света могут возникнуть определенные трудности.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает пyтaницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

1. Е – резьбовой.
2. G – штырьковой.
3. R – с утопленным контактом.
4. Р – фокусирующий.
5. B – штифтовой.
6. S – софитный.
7. Т – телефонный.
8. К – кабельный.
9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

С помощью маленьких букв обозначается количество контактов или пластинок:

В конце маркировки могут быть дополнительные данные:

1. U – обозначение энергосберегающих ламп.
2. V – устройства имеют конец в форме конуса.
3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Типы галогенных ламп

Среди существующих видов ламп, галогенные считаются лучшими. Спектр их освещения наиболее близок к солнечному свету. Поэтому они совершенно по-другому действуют на глаза, не вызывая такой усталости, как прочие виды освещения.

Виды галогенных ламп:

1. Линейные. Этот вид самый старый и распространенный. Он состоит из кварцевой трубки, имеющей выводы с двух сторон. А проволочные кронштейны поддерживают внутри нить накаливания.

Это маленькие, но мощные лампы зачастую применяются для прожекторов. Для помещений они не пригодны из-за своей яркости и высокого потребления энергии.

Но в последнее время некоторые фирмы начали выпускать лампы заливающего света, изготовленные по самым современным технологиям и используемые для освещения помещений изнутри.

Они имеют антиударный корпус, стандартную длину, и должны размещаться в горизонтальном положении.

1. Лампы сетевого напряжения с внешней колбой. Ими напрямую заменяют лампы накаливания. Они устроены следующим образом: в середину колбы из стекла помещена маленькая линейная лампа. Благодаря стеклянной оболочке она защищена от попадания грязи и механических воздействий.

Данный вид галогенных ламп бывает разной формы, например, в виде груши или свечи. Кроме этого само стекло колбы выпускается прозрачным, матовым или молочным.

Лампы с внешней колбой по размеру гораздо меньше ламп накаливания, поэтому их можно устанавливать даже в светильниках маленького размера.

Лампа галогенная подключается к источнику электроэнергии без трансформатора, и т.к. период ее службы во многом зависит от работы сети и частоты перепадов, подключаться лучше через специальный защитный блок. Благодаря ему запуск происходит плавно, без скачков.

1. Лампы с отражателем. Они излучают направленный свет под разными углами. Колба такой лампы оснащена специальным отражателем, распределяющим поток света. Данная деталь может изготавливаться из разных материалов, но наиболее распространенным является алюминий.

Алюминиевый отражатель направляет тепло, излучаемое лампой, вперед. Но если это, в каких-либо случаях недопустимо, используют отражатели с особым полупрозрачным покрытием. Оно называется интерференционным и направляет тепловое излучение назад.

Наиболее экономичными являются лампы, покрытие которых отражает инфракрасные лучи. Они потребляют мало энергии и служат вдвое дольше обычных галогенных ламп.

Для установки в закрытые светильники существуют лампы без защитного стекла и колпачка.

Лампы, оснащенные отражателями, подходят для обустройства точечного освещения строгой направленности. Их устанавливают на подвесных и натяжных потолках в качестве декоративной подсветки, но при увеличении количества возможно обустройство общего освещения. А если использовать лампу галогенную 20W, то ею вполне возможно заменить лампу накаливания.

1. Капсульные или пальчиковые лампы. Они представлены в виде очень маленькой капсулы с выводами. Основная область применения – встроенные в мебель и подвесные потолки светильники, выполняющие декоративную функцию. Но существуют специальные светильники, предназначенные для общего освещения, которые рассчитаны на капсульные галогенные лампы.

Выше были рассмотрены самые популярные разновидности галогенных ламп. Но наука продолжает шагать вперед и ежегодно на рынке появляются белее совершенные, мощные и функциональные модели.

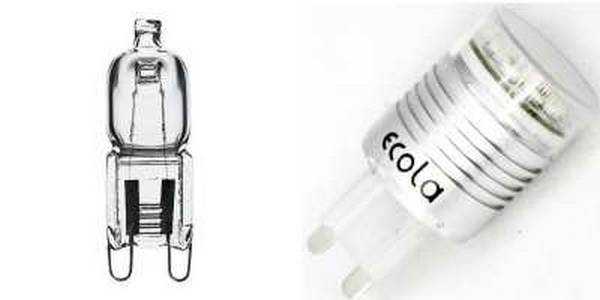

Особенности конструкции

• Конструкция имеет двухштырьковый разъём, известный также под названием bipin, или 2 pin. По частоте использования данного типа они занимают второе место после резьбового. Такая разновидность конструкции обозначается латинской буквой G вместе с буквами и цифрами после неё. Обычно это также латинские буквы X, Y, Z или U, которые информируют о размерах и конструктивном выполнении изолятора.
• Цоколь для галогенных источников света производится из стекла по причине того, что нагревание галогенных ламп достигает 300 градусов. При такой температуре пластик начинает плавиться.
• Для светодиодов основной корпус делают из пластмассы. Температура нагрева в среднем составляет 70 градусов. При ней пластик не плавится.
• Расстояние между двумя контактами у обоих типов – 9 миллиметров.
• Существует также два вида патронов G9 – керамический и пластмассовый.
• Керамический патрон предотвращает возникновение короткого замыкания. Он хорошо подходит для светильников, которые работают в течение долгого времени. Керамика не подвержена негативному температурному воздействию.
• Пластиковый тип патрона подходит для светодиодных ламп. Он лёгкий и не бьётся при ударе. Не стоит его эксплуатировать, так как он имеет свойство плавиться.
• Патроны типа G9 хорошо защищают от пыли, грязи и проникновения влаги. Они просты в эксплуатации – не нужно выкручивать лампочку, а достаточно лишь вытащить старую и вставить новую. В отличие от всем известных цоколей E14 и E27, G9 не пригорает к патрону.

Устройство и используемые материалы

Чтобы разобраться в конструкции цоколей, для начала нужно выяснить, какие функции выполняет эта часть, и каким характеристикам должна отвечать:

1. Цоколь выступает проводником электроэнергии от патрона к лампочке.
2. Используется для фиксации элемента.
3. Должен выдерживать рабочую температуру.

Перегрев опасен для лампочек.

Именно работа с высокими температурами является основной задачей цоколя. Электрические контакты, находящиеся в его конструкции, должны выдерживать токи и передавать их

Дополнительно в элементе может быть специальная деталь, отвечающая за точность позиционирования, это важно, например, для лампы кинопроектора

В производстве цоколей разных видов применяются металлы и пластики. Металлические элементы необходимы для соединения и передачи тока.

Металл – хороший проводник.

Основные отличия светодиодных ламп от галогеновых

Габаритные размеры. Из-за разницы в конструкциях светодиодные источники света одной мощности чуть больше, чем галогенные. Это может смотреться некрасиво

Если планируется заменять «галогенки» в конкретном светильнике, то стоит обратить внимание на данный параметр: светодиодная может просто не поместиться в плафон. Или поместится, но будет соприкасаться со стенками, что приведет к ухудшению отвода тепла и снижения срока службы. Мощность

Led сберегают энергию. Их мощность самая маленькая из всех, а светоотдача – самая высокая. Мощность галогенных источников света чуть меньше, чем у ламп накаливания. Эквивалентные мощности приведены в таблице

Мощность. Led сберегают энергию. Их мощность самая маленькая из всех, а светоотдача – самая высокая. Мощность галогенных источников света чуть меньше, чем у ламп накаливания. Эквивалентные мощности приведены в таблице.

Мощность LED,Вт	Мощность галогенок,Вт
1	15
3	25
5	50
7	70
9	90
12	120
15	150

Цветовая температура. «Галогенки» светят теплым светом с температурой 2700-3000 К. А светодиодные в зависимости от используемых материалов светят разными цветами: теплым (2700-3500 К), нейтральным (3500-4500 К) и холодным (4500-6500 К). Поэтому можно для разных помещений использовать разное освещение. Например, для спальни и мест отдыха подойдет расслабляющий теплый свет, для кухонь и ванных комнат – бодрящий нейтральный, а для подсветки рабочий мест – холодный.

Индекс цветопередачи. У «галогенок» он приближается к 100. Это значит, что цвета в помещении не искажаются. У светодиодных светильников индекс цветопередачи бывает разный. Стоит выбирать лампы с индексом выше 80. Кроме того у led возможно мерцание. Коэффициент пульсации должен быть ниже 30%, а безопаснее всего – около 5%.

Срок службы. Led лидируют по долговечности. Заявляемые производителями сроки годности лампочек составляют от 20 до 50 тысяч часов. Галогенные же светят всего 2000-4000 часов.

Удобство использования. «Галогенки» при работе сильно разогреваются, поэтому их не следует трогать голыми руками. Остающийся на стекле кожный жир от высоких температур темнеет, и лампа выходит из строя. Вставлять их рекомендуется в перчатках, или удалять потом следы от пальцев спиртом. Светодиодные светильники лишены такого недостатка: греются они очень мало.

Цена. Выигрывают галогенные источники света. Они дешевле.

Снижение яркости в процессе работы. Светодиодные источники света к концу срока службы светят хуже. Это обусловлено физическим процессом деградации кристаллов диодов.

Угол рассеивания света. Важный параметр для создания хорошей освещенности или подсветки. «Галогенки» капсульного типа равномерно светят во все стороны на 360⁰. (У моделей с отражателями этот параметр составляет от 10⁰ до 60⁰). У светодиодных во все стороны светит только тип «кукуруза». Другие модели рассеивают свет конусами от 30⁰ (у точечных светильников) до 240⁰. Свет направлен только вниз. Для нивелирования такого эффекта применяют рассеивающие линзы. Но часто линзы недостаточно и освещенность под led светильником гораздо сильнее, чем общая освещенность.

Дополнительные электрические устройства. Для всех низковольтных ламп необходим понижающий трансформатор. Но не забывайте, что для галогенных и светодиодных типов блок питания свой. Трансформатор для «галогенок» не предназначен для led.

Можно сделать вывод, что светодиодные g4 лучше подойдут для подсветки предметов интерьера и декоративного освещения. Для общего освещения больше подходят «галогенки». У светодиодных стоит тщательно выбирать тип, чтобы добиться равномерного освещения комнаты.

Led-лампы экономичнее. Но за счет высокой цены на сам источник света, экономия достигается после пары лет эксплуатации. Снижение расходов на электроэнергию будет максимальным в помещения, где свет горит часто и подолгу. В комнатах, где освещение включается нерегулярно и на короткое время, выгоднее использовать галогеновые источники света.

Таблица с применениями

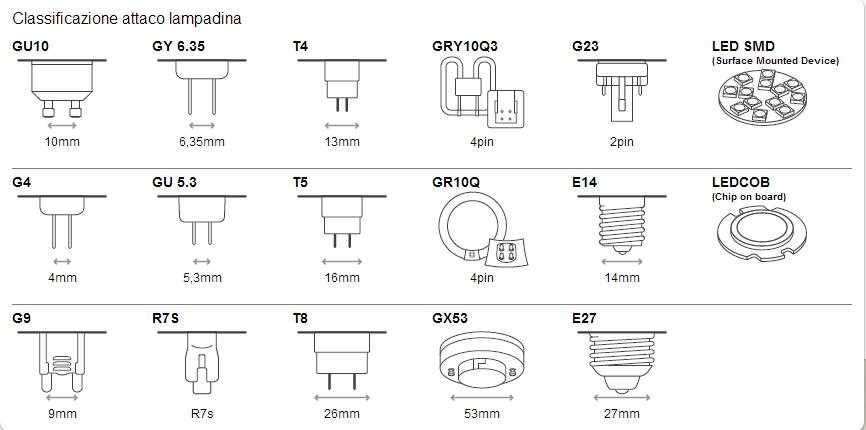

Определить какая лампа где используется не всегда просто. В этом поможет таблица с перечислениями типоразмеров и сфер применения.

Маркировка	Применение
E14, E27	Бытовые осветительные приборы: торшеры, люстры, бра
E40	Мощное освещение больших помещений, уличное освещение
G4, GU5.3, G9, G10	Декоративная подсветка, точечное, интерьерное освещение
G13	Трубчатые продолговатые лампы
2G11	Настольные лампы освещения и дезинфекции
GX53, GX70	Встраиваемые, накладные светильники
GX24q-4	Даунлайты, настольные лампы, интерьерные приборы освещения
R7s	Прожекторы, напольные светильники, торшеры, даунлайты
B	Двуспиральные автомобильные лампы
S	Подсветка мебели, панели приборов, номерных знаков авто
P	Фонарики, проекторы
T	Подсветка щитов автоматики, пульты управления
W	Новогодние гирлянды, поворотные механизмы авто

Маркировка типоразмера цоколя нанесена на упаковку лампы, есть в инструкции, обозначена на колбе. Также информацию об подходящем источнике света указывают в инструкции к каждой технике.

Все нужные характеристики есть на упаковке.

Основные отличия светодиодных ламп от галогеновых

Габаритные размеры. Из-за разницы в конструкциях светодиодные источники света одной мощности чуть больше, чем галогенные. Это может смотреться некрасиво

Если планируется заменять «галогенки» в конкретном светильнике, то стоит обратить внимание на данный параметр: светодиодная может просто не поместиться в плафон. Или поместится, но будет соприкасаться со стенками, что приведет к ухудшению отвода тепла и снижения срока службы

Мощность. Led сберегают энергию. Их мощность самая маленькая из всех, а светоотдача – самая высокая. Мощность галогенных источников света чуть меньше, чем у ламп накаливания. Эквивалентные мощности приведены в таблице.

Мощность LED,Вт	Мощность галогенок,Вт
1	15
3	25
5	50
7	70
9	90
12	120
15	150

Цветовая температура. «Галогенки» светят теплым светом с температурой 2700-3000 К. А светодиодные в зависимости от используемых материалов светят разными цветами: теплым (2700-3500 К), нейтральным (3500-4500 К) и холодным (4500-6500 К). Поэтому можно для разных помещений использовать разное освещение. Например, для спальни и мест отдыха подойдет расслабляющий теплый свет, для кухонь и ванных комнат – бодрящий нейтральный, а для подсветки рабочий мест – холодный.

Индекс цветопередачи. У «галогенок» он приближается к 100. Это значит, что цвета в помещении не искажаются. У светодиодных светильников индекс цветопередачи бывает разный. Стоит выбирать лампы с индексом выше 80. Кроме того у led возможно мерцание. Коэффициент пульсации должен быть ниже 30%, а безопаснее всего – около 5%.

Срок службы. Led лидируют по долговечности. Заявляемые производителями сроки годности лампочек составляют от 20 до 50 тысяч часов. Галогенные же светят всего 2000-4000 часов.

Удобство использования. «Галогенки» при работе сильно разогреваются, поэтому их не следует трогать голыми руками. Остающийся на стекле кожный жир от высоких температур темнеет, и лампа выходит из строя. Вставлять их рекомендуется в перчатках, или удалять потом следы от пальцев спиртом. Светодиодные светильники лишены такого недостатка: греются они очень мало.

Цена. Выигрывают галогенные источники света. Они дешевле.

Снижение яркости в процессе работы. Светодиодные источники света к концу срока службы светят хуже. Это обусловлено физическим процессом деградации кристаллов диодов.

Угол рассеивания света. Важный параметр для создания хорошей освещенности или подсветки. «Галогенки» капсульного типа равномерно светят во все стороны на 360⁰. (У моделей с отражателями этот параметр составляет от 10⁰ до 60⁰). У светодиодных во все стороны светит только тип «кукуруза». Другие модели рассеивают свет конусами от 30⁰ (у точечных светильников) до 240⁰. Свет направлен только вниз. Для нивелирования такого эффекта применяют рассеивающие линзы. Но часто линзы недостаточно и освещенность под led светильником гораздо сильнее, чем общая освещенность.

Дополнительные электрические устройства. Для всех низковольтных ламп необходим понижающий трансформатор. Но не забывайте, что для галогенных и светодиодных типов блок питания свой. Трансформатор для «галогенок» не предназначен для led.

Можно сделать вывод, что светодиодные g4 лучше подойдут для подсветки предметов интерьера и декоративного освещения. Для общего освещения больше подходят «галогенки». У светодиодных стоит тщательно выбирать тип, чтобы добиться равномерного освещения комнаты.

Led-лампы экономичнее. Но за счет высокой цены на сам источник света, экономия достигается после пары лет эксплуатации. Снижение расходов на электроэнергию будет максимальным в помещения, где свет горит часто и подолгу. В комнатах, где освещение включается нерегулярно и на короткое время, выгоднее использовать галогеновые источники света.

Важный элемент лампочки

Цоколь является важным элементом любых типов ламп (люминесцентных, светодиодных и т.д.). Цоколи представляют собой часть электрической лампочки, с помощью которой источник света будет крепиться к патрону осветительного прибора. Через эту же часть в лампочку будет подаваться эклектический ток от сети в 220 вольт.

Вариант цоколя

Наиболее часто цоколи для ламп изготавливают из керамики или металла. Внутри такой элемент заполнен электродами, которые уже являются частью источника света, а снаружи его выведены контакты.

В связи с этим, отправляясь в магазин за новым осветительным прибором, нужно обладать информацией о том, какой тип патрона он должен иметь. Аналогичная но обратная ситуация характерная и при покупке ламп. Кроме типа патрона, в здесь необходимо учитывать напряжение сети (стандартное на 220 вольт), мощность источника света, а также габариты лампочки. Необходимо помнить, что некоторые современные модели китайских светильников и люстр имеют экзотические патроны, под которые подходят только определенные виды ламп. При этом с поиском нужного типа источника света могут возникнуть определенные трудности.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

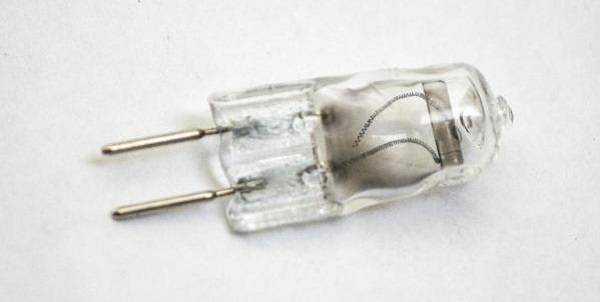

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

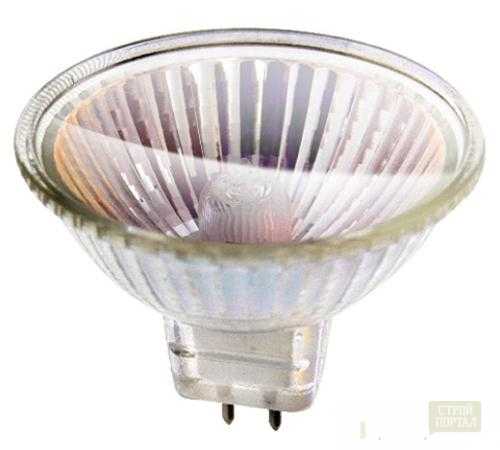

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Цоколи группы Е

Такие модели чаще всего используются в быту. У владельцев квартир и частных домов наиболее популярными являются лампы с цоколями типа E27. Использоваться подобное оборудование может как в светильниках, так в бра или люстрах. Именно такие цоколи применяются в лампах накаливания. Крепятся они в гнезде осветительного прибора путем вкручивания. Цифра 27 в них обозначает диаметр (27 мм).

Цоколи, маркированные Е14, имеют точно такую же конструкцию, как и Е27. Отличаются они от стандартных только меньшими размерами (14 мм). Используются такие лампочки обычно в небольших светильниках, в люстрах соответствующего дизайна, а также в подвесных потолках.

Виды ламп c цоколем GU10

На сегодняшний день производители оснащают цоколем GU10 лампы самых разнообразных типов – от светодиодных до ртутных. На рынке с цоколем GU10 можно встретить лампочки четырех типов:

1. Галогенные.
2. Светодиодные.
3. Люминесцентные.
4. Металлогалогенные (ксеноновые).

Все они предназначены для решения сходных задач – точечного освещения, но работают на разных принципах и существенно отличаются по характеристикам.

Галогенные

По сути, те же лампы накаливания, но более яркие. Благодаря повышенной температуре спирали и специальным галогенным присадкам спектр их излучения практически совпадает со спектром привычного человеку солнечного света. Могут работать с диммером, но в режиме пониженной яркости превращаются в обычные лампочки накаливания с красноватым спектром излучения. Недостатками галогенных приборов являются относительно низкий КПД и высокая (250 градусов и выше) рабочая температура колбы, что ограничивает их применение в светильниках закрытого типа.

Галогенный источник света с цоколем GU10

Светодиодные

Пожалуй, наиболее распространенный тип, получивший в последние годы большую популярность. Светодиодные лампы компактны, имеют большой ресурс (до 50 000 часов) и в 8 раз экономичнее галогенных. Они не боятся вибрации и  работают в широком диапазоне температур – от -40 до +40 градусов Цельсия. Могут иметь любой цвет свечения – от ярко-красного до холодно-синего. С регуляторами яркости (диммерами) работают только специальные диммируемые приборы. К недостаткам светодиодных источников света можно отнести пока еще довольно высокую их стоимость.



Светодиодная лампа-прожектор с цоколем GU10

Люминесцентные

Эти типы лампочек, получившие название энергосберегающих, по экономичности отстают лишь от светодиодных, но много дешевле последних. Излучают ровный белый свет, в процессе работы почти не нагреваются. Время наработки на отказ в среднем составляет 10 000 ч. Ввиду относительно больших размеров колбы в миниатюрных точечных светильниках используются достаточно редко. Совместно с регуляторами яркости работают только специальные диммируемые лампы, что указывается на упаковке.

Энергосберегающая (люминесцентная) лампочка с цоколем GU10

Металлогалогенные

Мощные источники белого света, возникающего в процессе дугового разряда в парах ртути. Несмотря на схожее название, никакого отношения к галогенным лампочкам накаливания не имеют. Металлогалогенные источники света компактны, обеспечивают очень яркое освещение, но требуют для своей работы специальное пускорегулирующее устройство. С цоколем GU10 встречаются достаточно редко, поскольку относятся к осветительным приборам специального назначения. В режиме диммирования металлогалогенные источники света не работают.

Металлогалогенная лампа с цоколем GU10

Обозначение специфических ламп без указания маркировки цоколя

Также  существует  ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией. В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем.  Обычно, цоколь используется штырьковый (типа G).R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп. Они служат для создания направленного света. Цоколь типа E (резьбовой).2D — это компактные люминесцентные лампы.  Колбы ламп выполнены в форме двух дуг. Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),T8 (диаметр 8/8 дюйма=2.54 см),T10 (диаметр 10/8 дюйма=3.17 см),T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты. Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа

Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем. В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами
