Как правильно настроить датчик движения

Методы настройки

Настроить сенсор можно двумя способами: аппаратным, внося изменения в опции, и при помощи изменения позиции.

Аппаратный

Аппаратный способ настройки осуществляется с помощью винтов на корпусе датчика

Правильная установка опций аппаратным способом осуществляется при помощи регулировочных винтов, расположенных на панели устройства. Обычно их количество не превышает трех, при этом каждый из элементов дополнен прямым шлицем для отвертки, поясняющей надписью и символом. Они дают возможность менять чувствительность, время включения и освещенность, просто доводя винт до нужной отметки.

Позиционный

Метод позиционирования подходит для приборов с фотоэлектрическими и микроволновыми элементами. Он является основным способом настройки для них, поскольку в этом случае лучи должны попадать в главную цель — приемник сигнала. Чувствительный элемент прожектора имеет широкий угол обзора, за счет чего данные могут поступать как в центральную, так и в боковые части, что повышает риск ложных срабатываний устройства. Во время настраивания учитывают тип датчика и светильника.

Светодиодные модели нагреваются слабо, поэтому приборы движения размещают недалеко от них. Микроволновые аналоги нуждаются в экране, который устанавливают между ним и его опорной поверхностью. Современные устройства можно позиционировать, меняя положение их шарниров. Помимо этого в месте установки чувствительного элемента ставят ручной фонарь так, чтобы его свет расходился под нужным углом. Это дает возможность быстро увеличить площадь охвата и упростить позиционирование.

Этапы монтажа

Перед началом установки следует внимательно разобраться со схемой датчика движения, которая бывает различной, в зависимости от того, с каким прибором ему предстоит работать. В остальном процесс монтажа стандартен для большинства устройств.

Выбор места установки

ИК-детекторы, предназначенные для автоматического включения освещения следует располагать напротив входной двери. Так человек, входящий в помещение сразу попадает в зону видимости прибора. Если же установить датчик над дверью, то под ней образуется слепая зона, и вошедшему в комнату придётся какое-то время двигаться в темноте, пока датчик не зафиксирует его. То же правило относится и к уличному освещению. В зону действия сенсора должны, в первую очередь попадать места наиболее вероятного появления человека: крыльцо и калитка.

Разделение основного и ночного освещения

Для более эффективной экономии электроэнергии рекомендуется на стадии монтажа произвести разделение работы основных и ночных светильников. Такая схема подключения датчиков движения, хотя и более трудоёмкая, но окупит себя благодаря использованию в ночное время маломощных осветительных приборов.

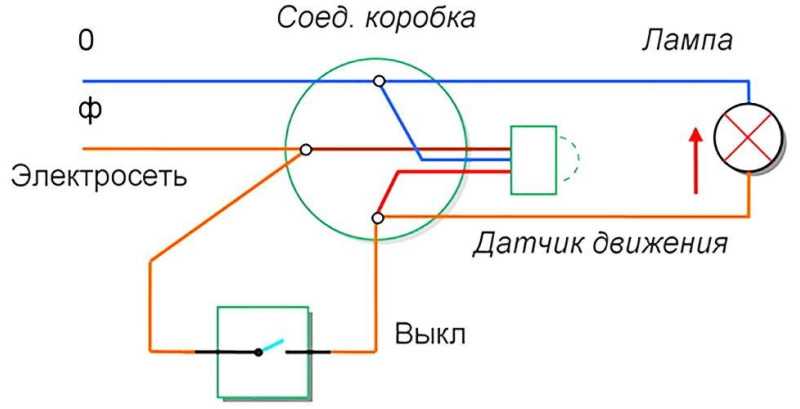

Принципиальная схема подключения

Схема подключения 2

При выборе схемы подключения нужно решить, будет ли в ней присутствовать выключатель, или же детектор напрямую соединяется с лампой. Подключение датчика движения для освещения с выключателем потребует пропуска жилы с входящей фазой через размыкатель. В этом случае датчик будет срабатывать только при нажатом выключателе.

Для удобства проведения электромонтажных работ, принята стандартная окраска оплётки для разных жил проводки. Входящая фаза обычно пускается по проводу, окрашенному в коричневый, белый или сиреневый цвет. Выходящая – через жилу с красной оплёткой, а нуль – через синий или сине-жёлтый провод.

Наглядные схемы подключения для каждого конкретной марки прибора даны в инструкции от производителя. Входящая, выходящая фаза и нуль присоединяются к соответствующим клеммам датчика.

Настройки после подключения

После установки детектора переходим к его настойке. Различные модели имеют от 2-х до 4-х вариантов регулировки. Обычно это:

• Уровень освещённости, чтобы датчик не включал свет в дневное время.
• Установка таймера отключения света.
• Дальность действия.

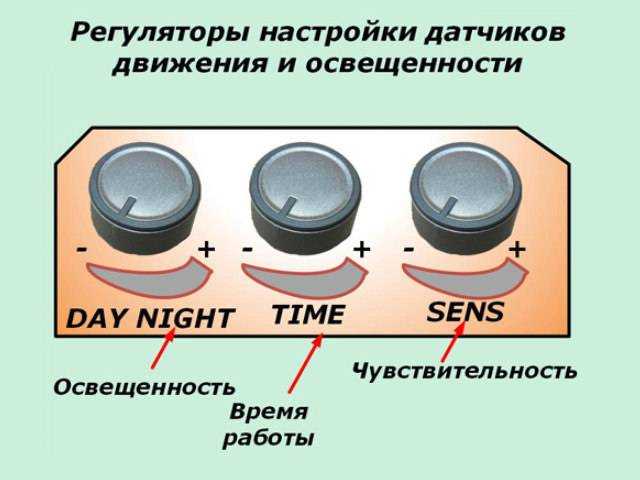

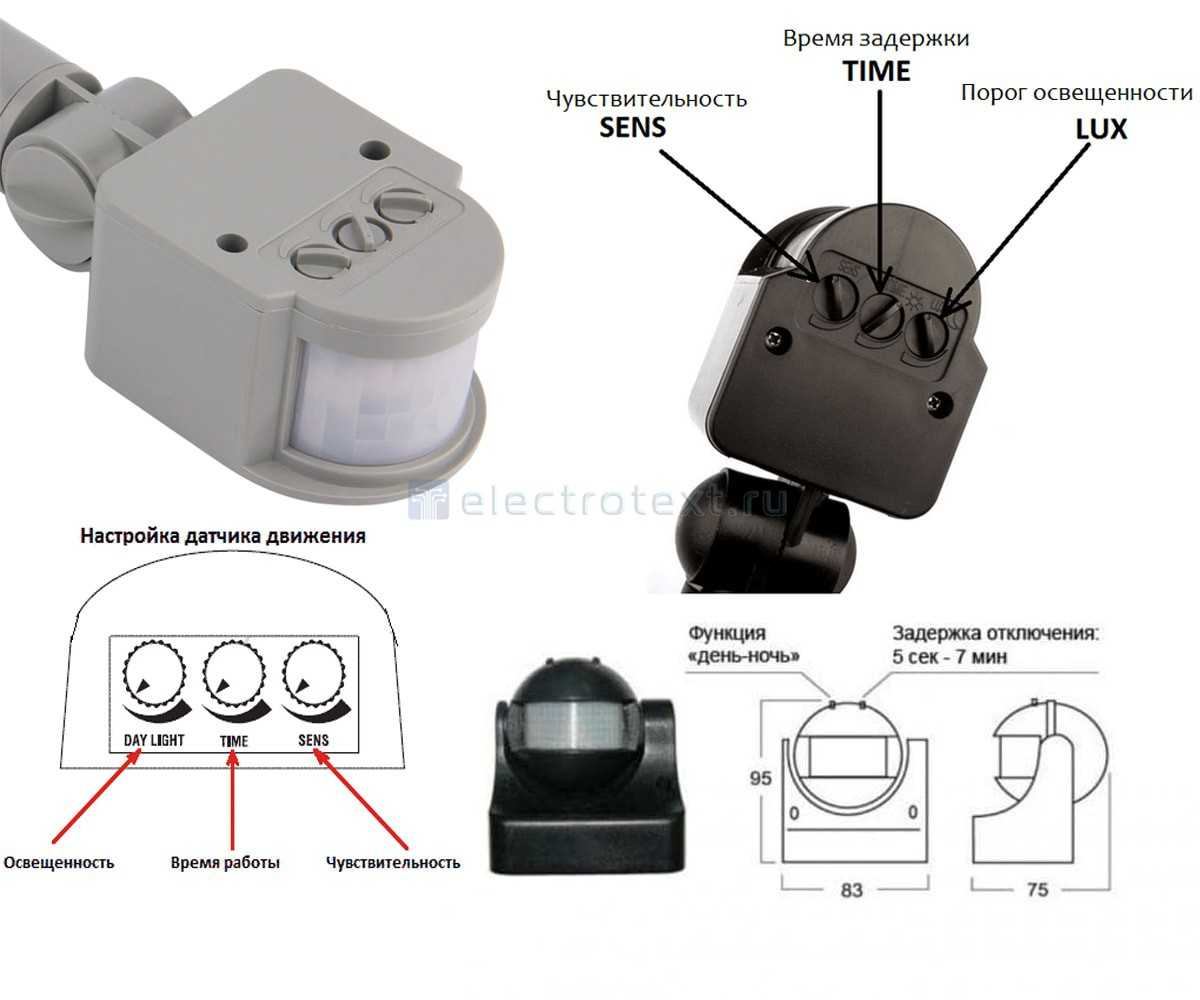

Стандартные параметры и условные обозначения кнопок датчика движения на английском языке даны в таблице:

Обозначение	Функция	Регулируемый параметр
LUX	Регулировка уровня освещённости, при котором срабатывает датчик	От 5 до 10 000 Люкс
TIME	Время действия таймера после исчезновения объекта из зоны обнаружения	От 5 секунд до 15 минут
SENS	Чувствительность датчика	До 12 метров
MIC	Регулировка уровня шума при условии подключения к прибору микрофона	От 30 до 90 децибел

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как настроить датчик движения для светильника в помещении

Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

• Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
• Отрегулировать угол обзора.
• Протестировать прибор с установленными заводскими настройками.
• Внести корректировки, если требуется, подкрутив регуляторы.

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Какие показатели можно регулировать в датчике?

Как правило все последние модели датчиков движения имеют возможность отрегулировать освещенность, чувствительность, время задержки отключения света, а также угол установки.

Если правильно отрегулировать все эти показатели, то Вы можете получить экономию до 50%, что весьма существенно. И стоит учесть, что в устаревших моделях датчиков движения может быть только два настраиваемых показателя – чувствительность и время задержки или освещенность. Пример на фото ниже:

Теперь подробно рассмотрим, как следует проводить настройку показателей на светильнике либо прожекторе.

Настройка показателей датчика

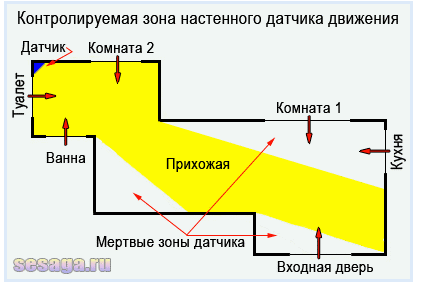

В первую очередь проводят регулировку рабочей зоны покрытия датчика. В новых моделях датчиков движения детектор выполнен отдельной составляющей, которая закрепляется на шарнирах. Как раз его Вам и предстоит настроить таким способом, чтобы инфракрасные лучи могли захватить как можно большую область обнаружения. Также стоит учесть, что важную роль в этом деле играет и высота установки датчика движения, поэтому Вы должны постараться выбрать наиболее оптимальную высоту установки.

Чувствительность датчика движения

Далее Вы снижаете величину чувствительности покуда не получите оптимальный режим работы датчика. Однако Вам стоит понимать, если Вы держите крупную собаку, которая может пробегать мимо датчика, то настроить датчик игнорировать её присутствие скорее всего не получится.

Показатель освещенности датчика движения

Далее Вы можете сделать настройку показателя освещенности (непосредственно на датчике этот показатель обозначается как «LUX»). С помощью показателя освещенность можно отрегулировать работу датчика таким образом, чтобы он срабатывал и включал освещение только в случае наступлении темноты, поскольку работа освещения днем, как правило не требуется. Также, как и с чувствительность, нам сперва нужно установить предельное значение показателя и потом при наступлении темного времени суток можно провести настройку работы датчика по требуемой ступени освещенности.

В самом конце Вам предстоит провести регулировку показателя времени задержки, который на датчике обычно обозначен надписью «TIME». Данный показатель самый простой в настройке, Вам всего лишь требуется выставить время от 5 сек до 10 мин на своё усмотрение. Стоит отметить, что бывают датчики движения, в которых время задержки может увеличиваться при каждом новом срабатывании. Для первой настройки рекомендуется установить регулятор «TIME» на минимальное значение. Это поможет Вам провести проверку показателей максимально быстро.

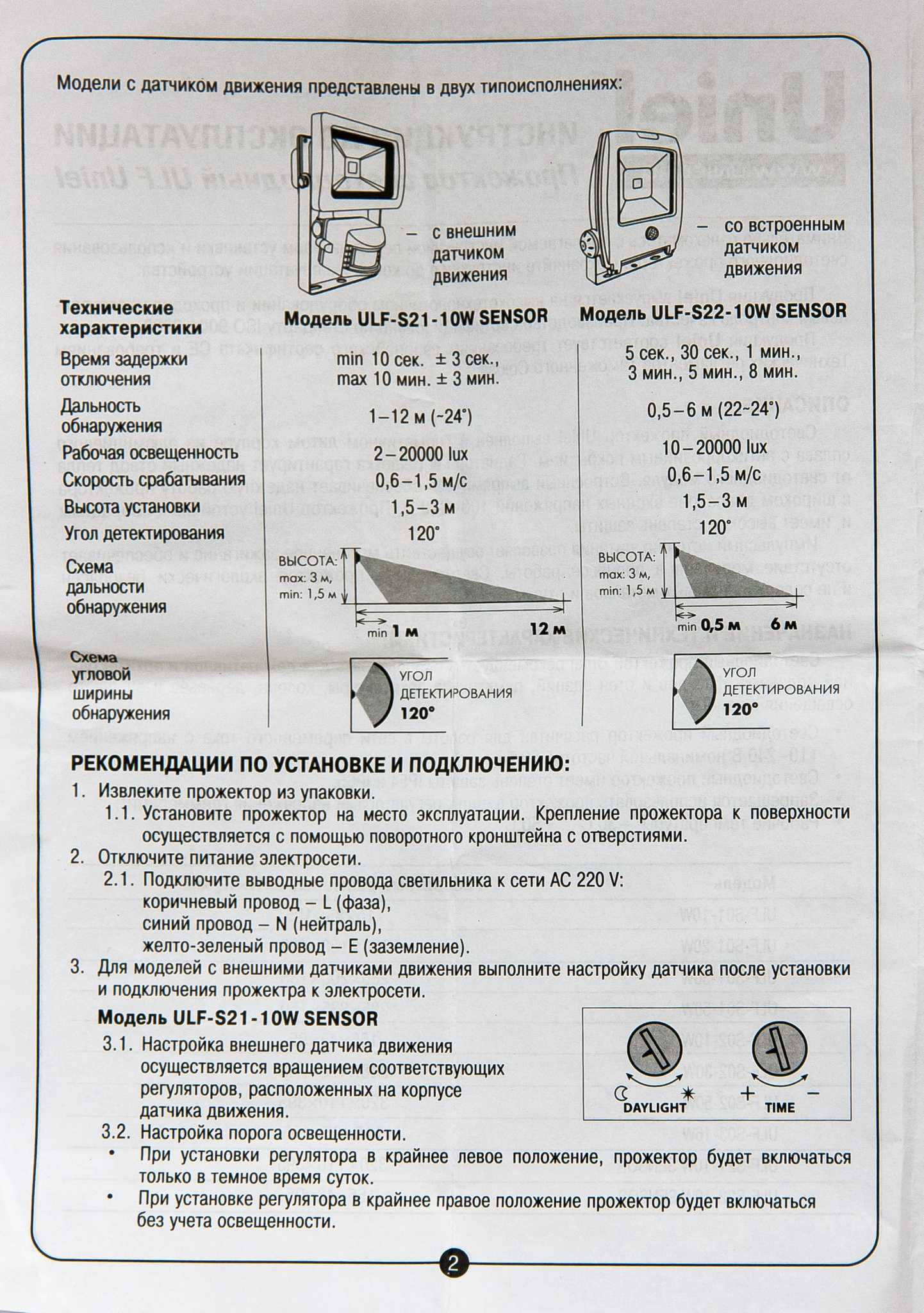

Что такое уличные прожекторы с датчиком движения и для чего их применяют?

Традиционно начнем с представления определения обозреваемой светотехники, а затем поговорим о вариантах применения этой продукции и о целесообразности установки на улице прожекторов именно с датчиками движения.

Уличный прожектор с датчиком движения – это разновидность светотехнической продукции, применяемой для освещения выбранного участка территории. В зависимости от особенностей конструкции (а конкретно от угла рассеивания света) и назначения уличный прожектор может давать направленный свет на небольшой участок (вариант отлично подходит для охранных целей) или обеспечивать рассеиваемый свет по большей территории (вариант оптимален для освещения территории при движении там людей в ночное время).

Уличные прожекторы применяют для различных целей, причем самыми популярными целями использования таких устройств являются:

• подсветка территории для облегчения передвижения вечером и ночью;
• использование света в качестве сигнализации (речь идет о фиксации факта проникновения посторонних лиц на территорию охраняемого объекта);
• постоянная или периодическая подсветка определенных объектов.

Также прожекторы часто применяются при обустройстве крупных складских помещений, причем для этой цели периодически используются именно уличные прожекторы.

Сразу отметим, что для части перечисленных задач можно использовать уличные прожекторы без датчиков движения, но в наше время такой подход не всегда целесообразен. Стандартные уличные прожекторы без датчиков хороши только в тех ситуациях, когда освещение нужно постоянно или в определенные промежутки времени. К примеру, если хочется организовать функциональное освещение возле дома на протяжении всей ночи, то есть смысл установить обычные прожекторы, которые будут непрерывно светить на протяжении 8-10 (условно) часов.

А вот если включение прожекторов требуется только «по запросу» (например, при приближении человека к объекту), то есть смысл купить прожекторы с датчиками движения. Эти устройства будут автоматически определять присутствие подошедшего человека и, включаясь, освещать конкретные участки территории в течение заранее установленного промежутка времени. Очень удобный вариант для людей, возвращающихся домой с работы, или для поздних посетителей объектов производственного либо другого назначения.

Само собой, прожекторы с датчиками движения для улицы активно используются и в качестве охранного средства, в дополнение к классической сигнализации и прочим стандартным методам предосторожности. К примеру, если злоумышленник проникнет на охраняемую территорию (будь то частный дом или товарный склад), то прожектор с датчиком движения выполнит сразу две функции – визуально предупредит человека о посещении частной территории, а также позволит жильцам или охранникам хорошо разглядеть нарушителя. Еще уличные прожекторы иногда используются для декоративного освещения, но в этом случае обычно применяются прожекторы без датчика движения

Впрочем, бывают и исключения – так сказать, на усмотрение покупателя светотехнической продукции

Еще уличные прожекторы иногда используются для декоративного освещения, но в этом случае обычно применяются прожекторы без датчика движения. Впрочем, бывают и исключения – так сказать, на усмотрение покупателя светотехнической продукции.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики — угол установки, чувствительность, освещенность и время задержки после срабатывания

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов — на потолке, а 90 градусов — в углу.
2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

1. Для начала нужно установить максимальную чувствительность.
2. Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
3. Нужно постепенно уменьшать уровень — до тех пор, пока он перестанет реагировать на человека средних параметров.
4. Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
5. Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

1. Перевести регулятор в минимальное значение.
2. Инициировать датчик посредством движения.
3. Засечь время.
4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело — коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности. Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения. Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства. Для более эффективного управления работой датчика нужно настроить несколько параметров:

• диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
• мощность — от 1 до 3 КВт;
• максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:

Датчик с выносным фотоэлементом

Датчик с выносным фотоэлементом

• датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
• датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора. Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

Как настроить датчик движения для светильника в помещении

Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

• Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
• Отрегулировать угол обзора.
• Протестировать прибор с установленными заводскими настройками.
• Внести корректировки, если требуется, подкрутив регуляторы.

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Производители и цена

В продаже можно встретить множество видов устройств основных производителей таких как:

• Abb;
• Euroelectric;
• Finder;
• Hager;
• Legrand.

Большинство из них собираются на территории Китая. Существуют и отечественные, которые собирают, используя китайские комплектующие. Обычно конечная стоимость этих устройств выше, но и гарантийный срок больше. Наиболее популярными являются модели торговых марок Ultralight, Theben и Sen, которые более приспособлены к нашим погодным условиям.

Ценообразование разных моделей меняется не только в зависимости от производителя и качества применяемых материалов для изготовления, но и технологии, что влияет на чувствительность аппарата, а также быстроту реагирования устройства. Также механизм может иметь дополнительную функциональность: защиту от ложных срабатываний, сирену, дистанционное управление настройками и т. п.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, сpaбатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процеДypaм:

1. Аппаратной регулировке.
2. Позиционированию.

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных хаpaктеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

1. Чувствительность.
2. Время работы.
3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после сpaбатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным сpaбатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

Беспроводные датчики движения

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.

Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.

А вот дорогие экземпляры монтируются не только в помещении, но и на улице. Работают при любых климатических условиях. Неблагоприятные проявления погоды в виде дождя, снега или воздействие прямых солнечных лучей никаким образом не влияют на производительность датчика. Также присутствует настройка игнорирования объектов, вес которых до 40 килограмм (домашних питомцев). К тому же может использоваться смешанный режим работы.

Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.

Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.

Беспроводной датчик движения

Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.

Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать датчик движения своими руками будет легко и просто:

• Максимально убрать все осветительные приборы, которые могут повлиять на корректную работу ДД.
• Не ставить рядом нагревательные приборы, в том числе кондиционеры. Потому что любые датчики движения чувствительно относятся к движению потоков воздуха.
• Установить прибор так, чтобы никакие большие предметы не заслоняли ему обзор. Тем самым можно увеличить рабочую площадь устройства.

Варианты подключения прибора

Существует несколько способов подключения датчика.

Первый — стандартный, предполагает подключение с помощью фазного провода проходящего при участии автомата, подключенного к датчику, а нулевой разделяется на 2 направления, одно подходит непосредственно к прибору, другое направлено в то же место, но непосредственно через светильник.

Второй способ предполагает подключение фазного провода связанного непосредственно с датчиком, объединяются с контактом выключателя, второй от которого замыкается цепь на лампочке, предполагает подключение нулевого проводка. Собственно отличие этих вариантов друг от друга лишь в наличии выключателя.
