Как правильно и быстро подсоединить датчик движения

Принцип работы датчика движения

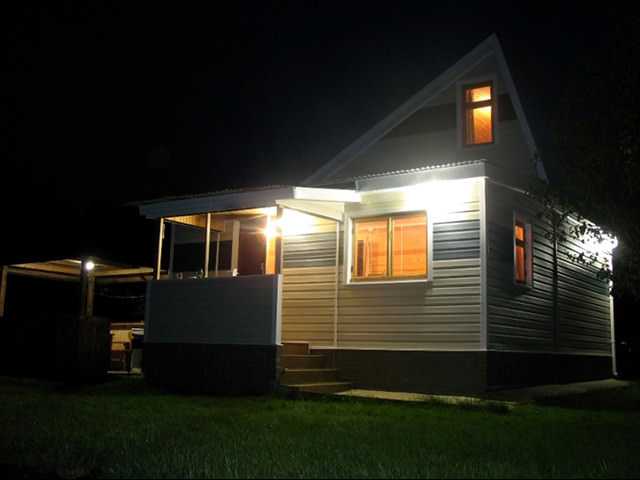

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Преимущества светильников со встроенными датчиками

Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.

При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:

• Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
• Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.

При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.

Проверка установки

Перед окончательной установкой нужно проверить исправность системы. На датчике располагаются несколько переключателей, отвечающих за настройку детектора:

• LUX. Переключатель отвечает за пороговую освещенность. Если на улице достаточно света от солнца, то датчик реагировать на движение не будет.
• TIME. Время, на которое будет включаться свет после срабатывания (от 2 секунд до 15 мин). Отсчет идет с момента, когда объект выходит из зоны действия.
• SENS. Чувствительность зависит от яркости ИК света, на который должен срабатывать прибор.

Регуляторы на датчике движения

Угол обзора

В дешевых вариантах устройств доступны только настройки чувствительности, времени действия и уровня порогового освещения, а угол обзора фиксирован. Более дорогие аналоги позволяют регулировать и эту характеристику. Если прибор часто срабатывает не вовремя либо появляются слепые зоны, то стоит проверить правильность направления угла обзора.

Совет! Для максимальной эффективности настенных уличных датчиков оптимальное место для установки находится на высоте 2,5-3 м. Дальность действия около 10-20 м и высота 1,5 м. Не стоит пробовать увеличить регламентированную дальность путем установки детектора на более высоком или низком уровне.

Установка настенного датчика

Уровень освещенности

Правильная настройка уровня освещенности увеличит экономичность осветительного прибора: работа светильника при достаточном свете от солнца — пустая трата денег. Чтобы настроить LUX-параметр, регулятор нужно поставить в максимальное положение (работа ночью), после чего постепенно поворачивать его вправо.

Задержка выключателя

Время задержки варьируется от 2 секунд до 15 минут. Оптимальным временем считается 50-60 с. Нужно выкрутить TIME до минимального значения, а затем плавно повышать время. Первое отключение после настройки произойдет несколько позже, чем было установлено. Последующие будут производиться согласно настройкам.

Расположение регуляторов на датчике

Чувствительность

При повышенной чувствительности детектора движения вероятны ложные срабатывания. При высоком уровне чувствительности детектор срабатывает на появление в зоне животных. Чтобы корректно настроить устройство, следует начать с минимального значения и плавно повышать SENS-регулятор.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

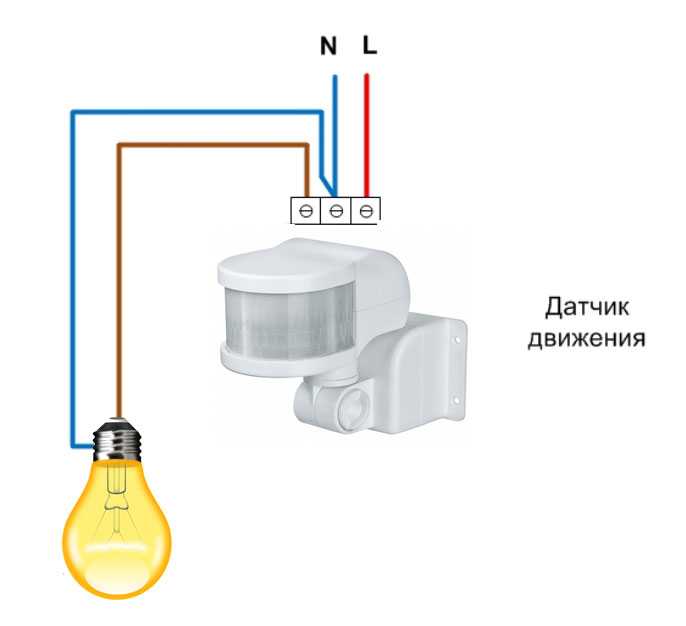

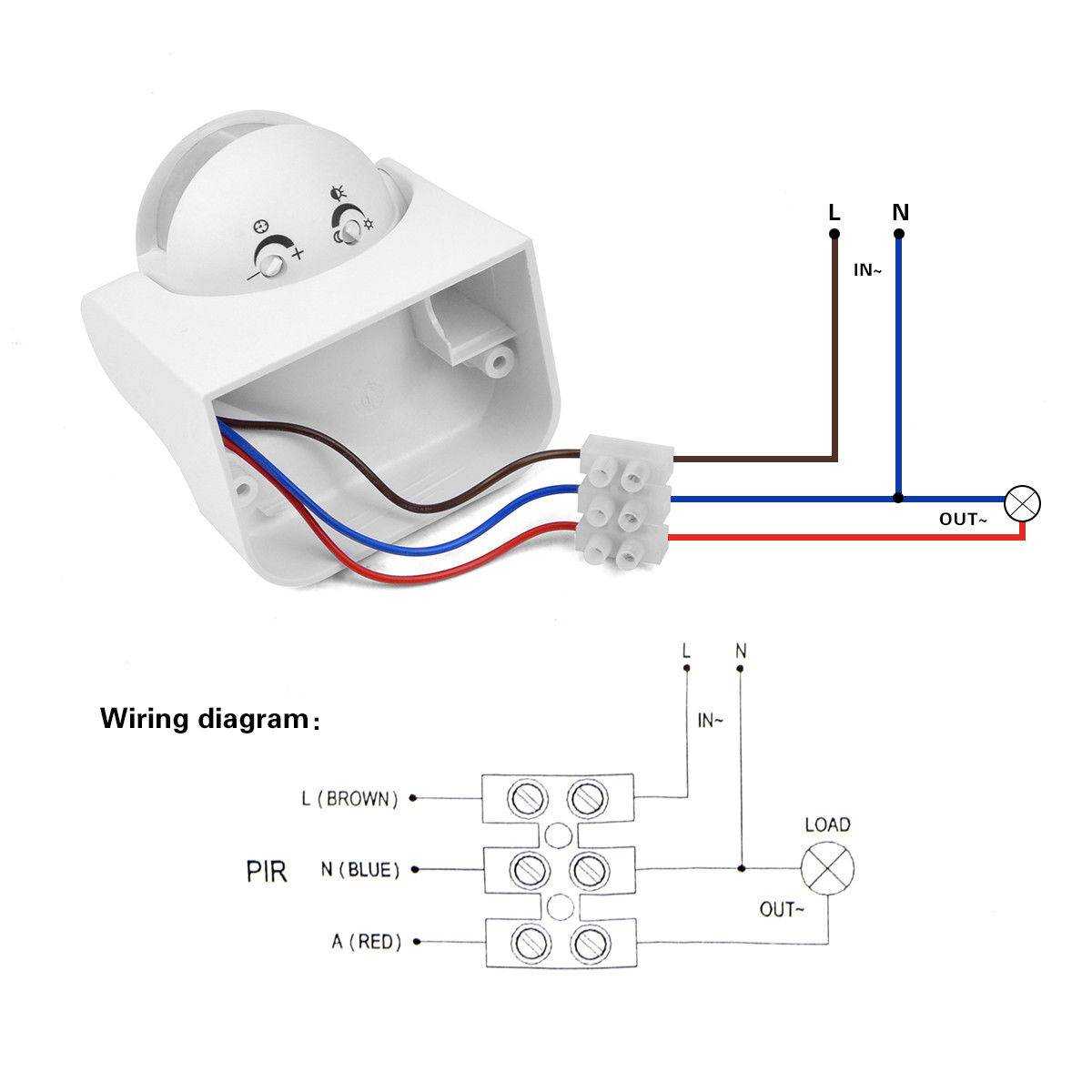

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

За это отвечает датчик, который обозначается как Sens

При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться. Как установить желаемые параметры – написано в инструкции от производителя

Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

• 110-120 или 180 градусов по горизонту.
• 15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства

Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается. Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом

Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Датчик движения — зачем это нужно

Одним из таких полезных, а часто и незаменимых устройств является датчик движения (иногда его называют также датчиком присутствия). Основной задачей такой электроники выступает обнаружение в зоне ее контроля присутствия человека (животного, как частный случай) или его движения. При обнаружении прибор посылает управляющий сигнал на другое устройство — это может быть звуковая система сигнализации, запуск компьютерной программы (при подключении к компьютеру), включение либо отключение электропитания (при использовании реле). То есть «приемником» сигнала может служить любое другое электронное устройство.

Датчики движения имеют очень широкое распространение в системах обеспечения безопасности предприятий и организаций, а в индивидуальном порядке наиболее часто используется схема подключения датчика движения для освещения либо, чуть реже, для открывания и закрывания автоматических замков. Однако другие сферы применения на бытовом уровне тоже весьма эффективны — например, для обеспечения безопасности своего жилья или гаража.

Использование датчиков движения в бытовых постройках наиболее эффективно для организации автоматического освещения, которое будет включаться в присутствии людей и выключаться при их выходе из помещения. Лестницы, кладовки, подсобки, оборудованные такими системами, становятся более удобными, так как чаще всего люди там находятся непродолжительное время, а забытый свет может гореть сутками без всякой необходимости в нем.

Само устройство имеет несложный принцип работы: датчик фиксирует находящийся в поле его чувствительности объект, которого там быть обычно не должно, и, реагируя на это, замыкает электрическую цепь. Когда объект исчезает из «поля зрения» датчика, электроцепь снова размыкается.

Особенности конструкции ламп

Сенсор взаимодействует с любыми из представленных на рынке видов ламп — накаливания, светодиодными, и другими. Наибольшим спросом на рынке пользуются светодиодные лампы с детектором движения.

Кроме того, что они сами по себе обеспечивают экономию электроэнергии, компактность и удобство монтажа обеспечивают преимущество в конкуренции с другими вариантами освещения.

По способу использования ламп различают следующие категории:

• стационарные, установка которых требует наличие питающей электрической сети;
• переносные, которые работают на автономных источниках (аккумуляторы, солнечные и обычные батареи) и не привязаны к электрической розетке.

По способу соединения сенсора с источником света имеет место быть два варианта: выносной и встроенный. В выносном конструктивном исполнении детектор и лампа выполнены в виде отдельных элементов, между которыми действует проводная связь. В другом варианте лампочка с датчиком движения смонтированы в одном корпусе.

Лампочки с чувствительным сенсором движения для дома и аналогичный уличный светильник различаются степенью защиты от внешних факторов. Погодные условия в виде дождя, снега и других природных осадков, перепады температур предъявляют определенные требования к конструкции уличного светильника по степени защищенности от попадания внутрь пыли, влаги.

Датчик движения работает неправильно — ошибки подключения

1

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

III. Применение датчиков движения

Что видит датчик движения ?

Как вы уже поняли, в зависимости от физического принципа, на котором основан датчик, он может «видеть» различные объекты, которые находятся в его поле зрения, по-разному.

Все они могут обнаруживать движущиеся объекты, например, человека, животное, автомобиль и т.д. Как вы поняли, они определяют на объекты сами по себе, а изменения, вызванные их перемещениями, никакого волшебного интеллектуального глаза в них нет.

Датчик движения может быть оснащен инфракрасным (ИК), ультразвуковым (УЗ) или микроволновым датчиком.

ИК датчики обнаруживают изменения температуры, вызванные движущимися объектами, а УЗ или микроволновые датчики используют звуковые волны для обнаружения движения.

Ультразвуковые датчики работают на частоте выше звукового диапазона, обычно в диапазоне 20-40 кГц, в то время как микроволновые датчики работают на частоте около 10 ГГц — это их основное отличие.

Все эти типы датчиков могут использоваться для обнаружения движения внутри помещения или на открытом воздухе.

Если вы хотите узнать продобнее, о каждом из видах датчкиов движения, сферах их применения и особенностях — читайте нашу статью «Все существующие Типы датчиков движения и особенности их применения»

Для чего нужен датчик движения в квартире или доме?

Датчики движения широко применяются в домашних условиях и могут использоваться для:

1. Безопасности: установка датчиков движения на входных дверях, окнах и внутри дома может обнаруживать несанкционированный вход в дом. Они также могут быть использованы для оповещения о движении внутри дома, когда там никого.

2. Управления освещением: датчики движения могут автоматически включать освещение в комнате, когда в нее заходят, и выключать его, когда движения нет. Это удобно и экономит энергию.

3. Управления кондиционером и системой отопления: установка датчиков движения может помочь определить, когда люди находятся в комнате, и включить или выключить кондиционер или систему отопления.

4. Управления автоматическими дверьми: датчики движения могут быть использованы для автоматического открытия дверей, когда кто-то подходит к ним.

5. Управления мультимедийными системами: датчики движения могут использоваться для управления мультимедийными системами, например, для автоматического включения телевизора или звуковой системы, когда кто-то находится в комнате.

6. Мониторинга пожилых и больных: датчики движения могут быть установлены для мониторинга пожилых и больных людей, чтобы определить, когда они движутся по дому, и оповещать заботящихся людей в случае чего.

7. Систем безопасности дома: датчики движения могут использоваться в системах безопасности для обнаружения движения нарушителей и сигнализации владельцам дома или службам охраны.

Это лишь несколько примеров того, для чего может использоваться датчик движения в доме. В целом, датчик движения позволяет автоматизировать различные системы, делая их зачительно более удобными и энергоэффективными.

Если вы ищете датчик движения к себе в квартиру или дом, для вас мы подготовили простые советы по выбору, их можно посмотреть — ЗДЕСЬ.

Основные технические характеристики

При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.

Угол обзора

При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов

При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)

Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).

Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.

Дальность действия

Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.

Мощность подключаемых светильников

Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.

Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.

Дополнительные функции

В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:

• Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
• Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
• Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.

Как подключить

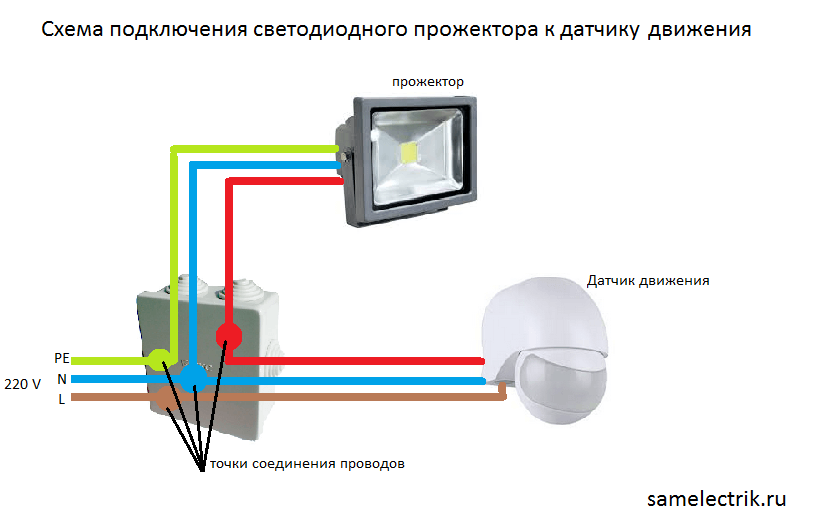

В самом простом варианте подключение датчика выполняется в разрыв проводника фазы, подводимого непосредственно к лампе. Данный способ прекрасно работает в абсолютно темных помещениях, где нет ни одного окна. В этом случае проводники фазы и нуля заводятся в датчик со стороны входа и подключаются к соответствующим клеммам L и N. На выходе фазный провод идет далее к лампе накаливания, а нулевой проводник соединяется с ближайшим нулем электрической цепи.

При использовании датчика для включения света на улице, дополнительно понадобится фотореле или датчик освещенности, работающий в автоматическом режиме. Вместо него на линии может быть установлен отдельный выключатель, включаемый и выключаемый вручную. Таким образом, предотвращается ненужное включение света при наличии нормального естественного освещения.

Подобные дополнительные комбинирующие устройства также устанавливаются в разрыв фазы. Если используется фотореле, его нужно устанавливать перед датчиком движения. За счет этого питание к прибору будет поступать только с наступлением темноты, а днем он находится в выключенном состоянии. Срок службы датчика движения существенно увеличивается, поскольку его ресурс ограничен определенным количеством срабатываний.

Существенным недостатком данных схем является невозможность длительного использования включенного освещения. Свет будет сразу же пропадать после прекращения движения. Этого можно избежать путем параллельного подключения совместно с детектором обычного выключателя. Когда он находится в выключенном положении, будет работать датчик. После включения датчик перестает работать и свет горит на протяжении всего времени до прерывания цепи выключателем.

Классификация

Датчики представлены различными видами, каждый из которых лучше всего подходит для тех или иных условий эксплуатации. Например, датчики движения, устанавливаемые на улице, обладают высокой степенью защищенности корпуса с IP не ниже 55. Внутри помещений вполне достаточно IP22 и более.

В соответствии с типом питания приборы классифицируются на подключаемые к сети 220 вольт и беспроводные, питающиеся от аккумуляторов или батареек. Первая группа считается наиболее востребованной и многочисленной, а вторая используется преимущественно вместе с низковольтными осветительными приборами.

Основной классификацией являются способы, позволяющие определить начало движения в контролируемой зоне. Они основаны на различных принципах обнаружения:

• Акустические устройства, реагирующие на шум. Относятся к категории пассивной аппаратуры. Они включаются при появлении различных звуков.
• Приборы движения и освещённости инфракрасного типа. Срабатывают при наличии теплового излучения, выделяемого теплокровными существами – людьми или животными. Реакция на животных нередко приводит к ложным срабатываниям. Эти виды датчиков тоже являются пассивной коммутационной аппаратурой.
• К видам активных устройств можно отнести различные типы микроволновых приборов, оборудованных сенсором. Они испускают излучение в микроволновом диапазоне и следят за их возвращением. Когда в зону контроля попадает передвигающийся объект, изменяющиеся волны дают команду на срабатывание или выключение прибора. Для охранных систем применяются устройства с повышенной чувствительностью, способные определять объект независимо от наличия конструктивных элементов и других помех.
• Примерно по аналогичной схеме работают ультразвуковые коммутирующие сигнальные устройства. Они отличаются лишь диапазоном, в котором происходит излучение волн. Применяются очень редко и только в нежилых помещениях, или используются как уличный прибор.
• Наиболее дорогими и эффективными считаются комбинированные устройства, сочетающие в себе различные способы фиксации движения. Такая конструкция предотвращает ложные срабатывания, повышая надежность следящих систем.
