Металлогалогенные лампы: технические характеристики, как проверить лампу, схема подключения

Собираем блок розжига самостоятельно

Пара слов тем, кого интересуют мощные блоки на 250 и 400 Вт.

Как уже было сказано выше, цена на мощные электронные блок розжига очень дорога. Предприниматели могут себе их позволить, но например садоводы любители тепличного растениеводства не всегда. Их зимнему урожаю необходимо много яркого света и они готовы самостоятельно собрать схему, например блока на 250 Вт.

Нужно знать, что мощность каждого компонента блока, например дросселя – не единственный параметр. Даже, если вы увидите в паспорте, что данный тип подходит для металлогалогенных ламп, имейте в виду что есть еще важный параметр – ток.

При мощности 250 Вт есть дроссели на 3 А (самые распространенные) и 2,15 А. Смотрите на паспорт лампы. Токи должны быть идентичны. Если перепутаете – начнется мигание лампы и перегрузка дросселя.

Галогенные лампы для дома, их виды и устройство.

Уличные светодиодные светильники, их разновидности и отличия.

Освещение помещений, виды освещения. Советы по выбору светильников.

Типы и их обозначения

Диапазон мощностей МГЛ начинается от десятков ватт и достигает 10 — 20 кВт. Наиболее массовыми являются лампы, используемые в ОУ наружного освещения (одноцокольные 70, 150, 250, 400, 1000, 2000 Вт и софитные 70 и 150 Вт).

Одноцокольные лампы обозначается аббревиатурой SE (single-ended), а двусторонний, соответственно, аббревиатурой DE (double-ended). Лампы с односторонним цоколем, как правило, вкручиваются в патрон при помощи имеющейся на цоколе резьбы (имеют так называемый цоколь Эдисона). Лампы с двусторонним цоколем необходимо вставлять в патроны, расположенные по обе стороны используемого светильника.

Конвекционные потоки металлогалогенидов в плазме дуги МГЛ зависят от направления силы тяжести и существенно влияют на распределение потока энергии, выходящей из горелки МГЛ. Поэтому металлогалогеновые лампы чувствительны к тому положению, в котором они установлены. Лампы рассчитаны только на работу в определенной ориентации. Однако лампы, помеченные маркировкой «universal», могут работать в любом положении, хотя при работе их не в вертикальном положении продолжительность срока службы и интенсивность излучаемого света будут снижаться. Для получения наилучших характеристик при эксплуатации лампы в том случае, если её ориентация известна заранее, необходимо выбирать не универсальную, а соответствующую данной позиции лампу.

Для обозначения рекомендованной ориентации лампы, в которой она должна работать, используются различные коды (напр., U = universal (универсальная), BH = base horizontal (горизонтальная), BUD = Base up/down (вертикальная) и т. д.). При использовании ламп в горизонтальной позиции лучше всего направлять отпаечный носик внутренней колбы (т. н. ниппель) вверх.

МГЛ компании Osram

В системе ANSI обозначение МГЛ начинается с буквы «M», за которой следует цифровая кодировка, обозначающая электрические характеристики лампы, а также соответствующий ей тип балласта (для обозначения ртутных разрядных ламп используется литера «H», а для обозначения натриевых ламп — литера «S»). После цифровой кодировки следуют две буквы, обозначающие размер лампы, её форму, а также тип покрытия и т. д., за исключением цвета. После данного обозначения производитель может по своему выбору добавить какие-либо цифровые или буквенные коды для отображения информации, не отображаемой системой обозначений ANSI, такой как мощность лампы и её цвет. Для выбора балласта важна только литера «M» и следующее за ним цифровая кодировка. Например, кодировка M59-PJ-400 в системе ANSI обозначает лампу, работающую только с балластами типа М59. Лампы европейских производителей выпускаются с использованием европейских стандартов, которые в некоторых случаях незначительно отличаются от стандартов ANSI.

Другим обозначением, часто встречающимся при выборе МГЛ, является аббревиатура HQI. Данная аббревиатура является торговой маркой фирмы OSRAM и обозначает особый тип ламп, производимый данной фирмой. Но со временем этой аббревиатурой стали называть МГЛ любого производителя, в том числе и с двухсторонним цоколем. Европейские МГЛ не соответствуют в точности стандартам ANSI и работают при других значениях тока и напряжения. В большинстве случаев прямой европейский аналог лампы для стандарта ANSI не может работать с американским ПРА, таким образом, для работы с данным типом ламп необходимо выбрать соответствующий ей балласт, обозначенный маркировкой HQI. Например, ПРА M80 и M81 также имеют обозначение HQI, и применяются с лампами мощностью 150 и 250 Вт соответственно.

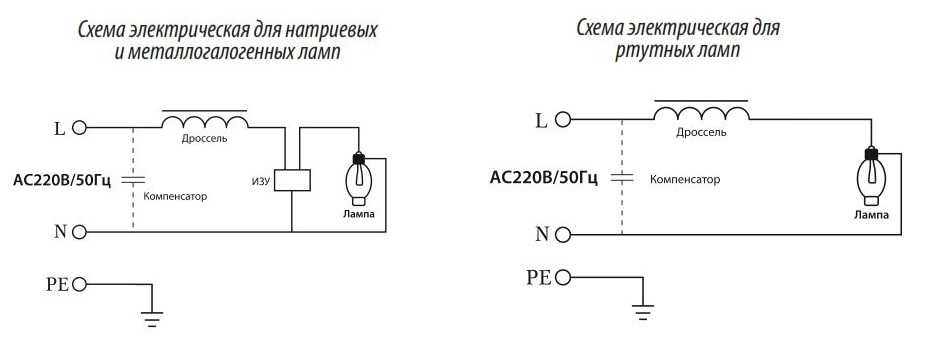

Схема подключения

Как я уже говорил выше, для пуска металлогалогенной лампы необходимо импульсное зажигающее устройство, а для ограничения тока через нее требуется ПРА (балласт). Первое включается параллельно лампе, второй – последовательно с ней.

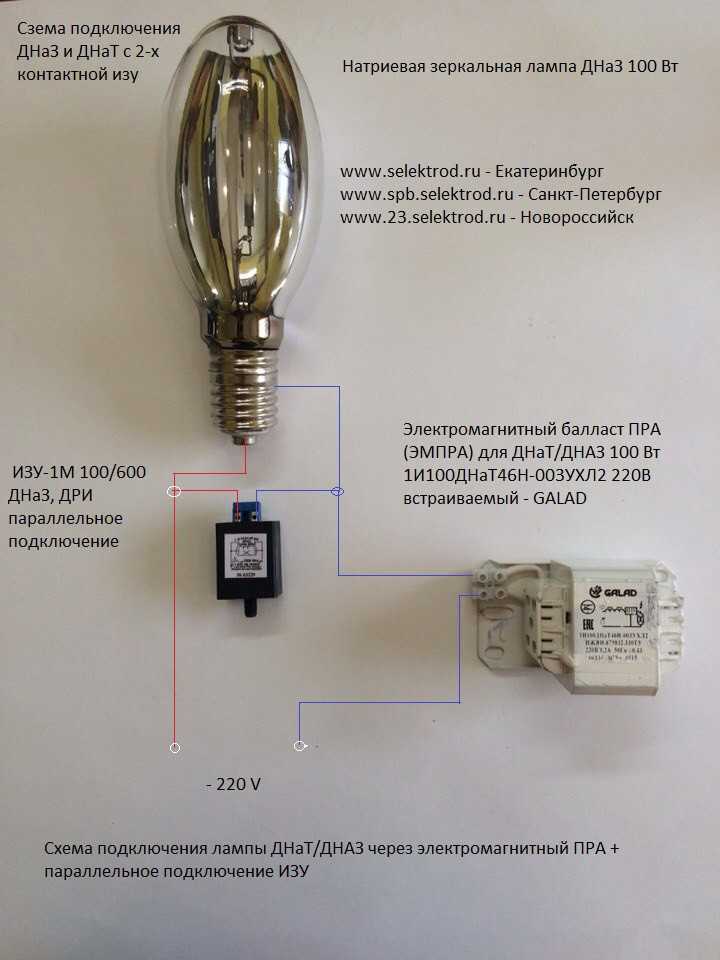

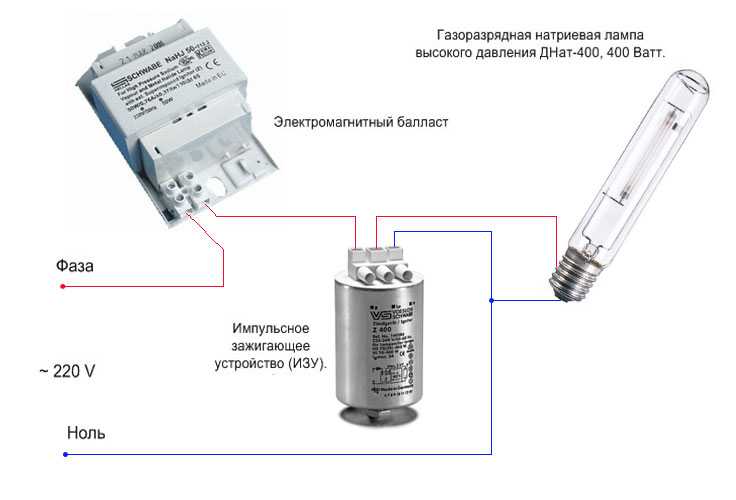

Схема включения металлогалогенных ламп с двух- и трехвыводным ИЗУ

Обычно подобная схема наносится прямо на корпус балласта и ИЗУ, поэтому собрать металлогалогенный светильник своими руками не составляет никакого труда. Для этого достаточно обычной отвертки и указателя напряжения для определения нуля и фазы в сети.

Единственное, необходимо учитывать, что лампа и балласт греются довольно сильно: первая до 300, второй до 100-120 градусов. Поэтому, конструируя светильник, необходимо предусмотреть вентиляцию оборудования (обычно достаточно просто вентиляционных отверстий), а сам фонарь размещать вдали от легковоспламеняющихся предметов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Отличие трехвыводного ИЗУ от двухвыводного состоит в том, что оно подает высоковольтный разряд только на лампу. В то время как двухвыводное подвергает бесполезному высоковольтному удару еще и балласт. Таким образом, трехвыводной прибор стоит дороже, но работает более корректно, существенно продлевая жизнь светильника.

Особенности эксплуатации

При использовании электромагнитного балласта (дросселя) для уменьшения реактивных потерь и некоторого повышения КПД параллельно светильнику желательна установка компенсационного конденсатора, обозначенного на схеме штрихпунктиром. Рабочее напряжение его должно быть не ниже 400 В (для ламп на 380 В – 600 В), а сам он должен быть бумажным неполярным. Емкость конденсатора выбирается исходя из мощности лампы. Для ДРИ-250, к примеру, хватит 35 мкФ, для ДРИ-400 емкость можно увеличить до 45 мкФ.

И еще один совет. Устанавливай лампу ДРИ только в хлопчатобумажных перчатках или при помощи чистой тканевой салфетки. Дело в том, что внешняя колба прибора нагревается до 300 градусов, а если прибор одноколбовый, то и до 1200. «Пальчики», которые ты оставишь на колбе, сгорят и образуют слой нагара, плохо проводящий тепло. В результате произойдет локальный перегрев, и стекло просто лопнет. Если же ты или кто-то другой уже «захватали» лампочку, протри ее салфеткой, смоченной спиртом.

Эту лампу можно выбросить из-за трещины, появившейся в результате локального перегрева грязного стекла

Вот мы и разобрались с металлогалогенными лампами. Если ты дочитал статью до конца, то теперь знаешь, как она работает, как включается и чем отличается от других газоразрядных источников света.

СпециализированныеВыбираем освещение для маникюра и УФ-лампу для сушки лака

СпециализированныеЧто такое неоновые лампы и как они работают

Светильники МГЛ в промышленных и бытовых целях

Одним из видов газоразрядных ламп являются металлогалогенные светильники. В них присутствует тот же принцип свечения, который используется в каждой газоразрядной лампе. Принцип заключается в том, что в них происходит электрический дуговой разряд между электродами в лампе, которая заполнена парами ртути и прочими химическими элементами. Главным отличием от простых газоразрядных ламп будет то, что в пары ртути были включены такие соединения, как йодиды металлов. Эти соединения и считаются галогенными. Это способствует тому что испарения с электродов лампы вольфрама не оседает на внутренних стенки колбы.

Во время работы металлогалогенной лампы, вольфрамовые пары взаимодействуют с соединениями галогена, тем самым образуется йодид вольфрамовая смесь. А когда лампа отключена – эти частицы возвращается к электродам.

Поэтому ламповые электроды имеют высокую защиту от разрушения, а колба остаётся прозрачной в течение длительного времени. Плюс ко всему, в данных лампах йодиды металлов используются для того, чтобы улучшить качество светового потока, так как меняется спектральная характеристика дугового разряда. Сейчас это наиболее экономичный и практичный источник света. За счёт добавления вольфрамо-галогенного цикла у ламп в несколько раз увеличился срок службы.

Особенности эксплуатации.

Поверхность колбы галогенной лампы имеет высокую температуру и выполняется из специального кварцевого стекла. В процессе эксплуатации не допускается касание поверхности стекла руками. Малейшие следы жира при высокой температуре сгорают, оставляя на поверхности почернение, что приводит к местному перегреву загрязненных участков и выходу галогенной лампы из строя.

Для предотвращения этого, стеклянную колбу после установки требуется промыть спиртом, используя ткань, не оставляющую на поверхности частички ворса.Высокая температура также ужесточает требования по пожарной безопасности.Включение галогенных ламп совместно с диммером для регулировки яркости приводит к понижению их температуры.

Это производит к нарушению работы галогенного цикла и осаждению металла на внутренней поверхности. Чтобы этого избежать, необходимо периодически включать лампу на полный накал в течении нескольких десятков минут.Высокая светоотдача и небольшие габариты галогенных ламп позволяют их с успехом применять в автомобильных фарах.

Поскольку холодные МГЛ содержат ртуть, то к ним предъявляются специфические требования по расположению в пространстве. Выпускаются МГЛ, предназначенные как для установки в вертикальном, так и горизонтальном положениях.При несоблюдении указанных требованиях не гарантируется нормальная работоспособность МГЛ.

Принцип действия

Светящимся телом МГЛ является плазма дугового электрического разряда высокого давления. В этом МГЛ схожа с другими типами РЛ. Основным элементом наполнения разрядной трубки (РТ) МГЛ является инертный газ (как правило, аргон Ar) и ртуть Hg. Помимо них в газовой среде наполнения присутствуют галогениды некоторых металлов (Излучающие добавки-ИД), обычно иодид натрия и иодид скандия. В холодном состоянии ИД в виде тонкой плёнки конденсируются на стенках РТ. При высокой температуре дугового разряда происходит испарение этих соединений, диффузия паров в область столба дугового разряда и разложение на ионы. В результате ионизированные атомы металлов возбуждаются и создают оптическое излучение (ОИ).

Основной функцией инертного газа, наполняющего РТ МГЛ, как и в других ртутных РЛ, является буферная, иными словами, газ способствует протеканию электрического тока через РТ при низкой её температуре, то есть в то время, когда большая часть ртути и, тем более, ИД, находятся ещё в жидкой или твёрдой фазе, и парциальное давление их весьма мало. По мере прогрева РТ током происходит испарение ртути и ИД, в связи с этим существенно изменяются как электрические, так и световые параметры лампы — электрическое сопротивление РТ, световой поток и спектр излучения.

Выбор ИД производится таким образом, чтобы заполнить имеющиеся в спектре излучения ртути «провалы» с целью получения необходимого спектра лампы. Так, в МГЛ, используемых для целей общего и местного освещения, необходимо компенсировать недостаток красного и жёлтого света в спектре ртути. В цветных МГЛ необходимо повысить выход излучения в заданном узком спектральном диапазоне. Для МГЛ, используемых в фотохимических или фотофизических процессах, как правило, необходимо повысить интенсивность излучения в ближней ультрафиолетовой области (УФ-A) и непосредственно примыкающей к ней области видимого ОИ (фиолетовой). Сам принцип действия МГЛ был предложен в 1911 г. Ч. Штейнмецом, хотя, проводя исторические аналогии, можно увидеть аналогию и в устройстве «ауэровских колпачков», применявшихся для повышения световой отдачи керосиновых и газовых источников света (ИС).

Как и другие виды РЛ, МГЛ нуждаются в применении специальных устройств для инициирования разряда. В качестве них применяют либо вспомогательные (зажигающие) электроды, в общем аналогичные по конструкции электродам ламп ДРЛ, либо предварительный подогрев одного из электродов до температуры термоэлектронной эмиссии, либо внешние импульсные зажигающие устройства (ИЗУ). Согласование параметров (вольтамперных характеристик, ВАХ) источника электропитания и лампы производится с помощью пускорегулирующего аппарата (ПРА), в обиходе называемого балластом.

Как правило, в качестве ПРА используется дроссель, иногда — повышающий трансформатор с повышенным магнитным рассеянием, обеспечивающим падающий характер его внешней ВАХ. В последнем случае зажигание разряда в МГЛ происходит под воздействием высокого напряжения холостого хода трансформатора без использования каких-либо иных зажигающих устройств. Возможность широкого варьирования спектральных и электрических характеристик МГЛ, широкий диапазон мощностей и высокая световая отдача способствуют всё более широкому распространению их в различных осветительных установках. МГЛ является одним из наиболее перспективных заменителей ламп ДРЛ, а за счёт более благоприятного для восприятия человеком спектра излучения — и натриевых РЛВД (НЛВД).

Это интересно: Как выбрать LED-светильник взрывозащищенного исполнения: освещаем тщательно

Применение

Несмотря на то, что галогенные лампочки уступают в эффективности светодиодным и люминесцентным источникам света, они пользуются популярностью. В частности, лампы с диммерами 220 В легко заменяют стандартные лампочки накаливания.

Галогенные устройства применяют в качестве освещения для автомобилей. Такой источник света идеально подходит для этой сферы, поскольку обеспечивает высокую светоотдачу, длительность эксплуатации, стойкость к перепадам напряжения, имеет небольшую колбу. Галогенные светильники применяют также в прожекторах, рампах, для освещения при проведении фотосъемок и видеосъемок. Они используются в шелкографии и флексографической печати, при сушке материалов, отличающихся чувствительностью к ультрафиолету.

Перепады напряжения

Перепады напряжения влияют не только на срок службы галогенных ламп, но и на их световую эффективность. Так, падение напряжения на 5% приводит к уменьшению количества света приблизительно на 15% и ощутимому изменению температуры цвета. Так же неблагоприятен и рост напряжения. Для 12- вольтовой галогенной лампы повышение напряжения на 1 В (то есть на 8%), приводит к сокращению срока службы на 60%.

Из всех современных источников света галогенные лампы обладают наиболее качественной цветопередачей. Кроме того, галогенные лампы отличаются большой яркостью и направленным излучением. Их, конечно, только условно можно назвать энергосберегающими, тем не менее, по сравнению с лампами накаливания они имеют в несколько раз большую световую отдачу и удвоенный срок службы.

Все галогенные лампы условно делят на две больших группы: лампы низкого напряжения (низковольтные) – до 24 В и лампы сетевого напряжение – 220 В. Кроме этого, галогенные лампы различаются по конструкции и назначению.

Что нужно учитывать при подключении галогенных ламп

Длина выходного провода 12 В не должна превышать 2 м. При большей длине возможно возникновение потерь тока, отчего яркость ламп станет ощутимо ниже.

Во избежание перегрева трансформатора его следует располагать минимум в 20 см от любых источников выделения тепла. Избегать стоит и расположения трансформатор в полостях, объем которых составляет менее 11 литров.

Если же ввиду технических причин установка трансформатора в нишу небольших размеров оказывается неизбежна, суммарная нагрузка на устройство должна находиться на уровне до 75% от максимально возможного значения.

Ну и напоследок:

схема управления низковольтными галогенными лампами не должна включать в свой состав диммер (поворотный выключатель для плавного изменения яркости света).

При работе с такими источниками освещения корректность работы устройства нарушается, вызывая сокращение срока службы ламп.

на сайте:

1. Линейные галогенные лампы

Это самый старый тип галогенных ламп, которые были созданы еще в 60-х годах прошлого века. Лампы представляют собой кварцевую трубку с выводами с обеих сторон. Нить накала поддерживается в лампе с помощью специальных кронштейнов из проволоки. Лампы при своих небольших размерах имеют очень приличную мощность – 1 – 20 кВт. В помещениях такие лампы не используются из-за очень высокой яркости и большой потребляемой мощности. Основная их область применения – прожекторное освещение. Существуют современные линейные галогенные лампы заливающего света, которые используют не только в наружном, но и во внутреннем освещении. Эти лампы отличаются повышенной ударопрочностью.

Линейная галогенная лампа

Лампы выпускаются стандартной длины. Наиболее популярны галогенные линейные лампы длиной 78 и 118 мм. Большинство линейных галогенных ламп требуют обязательного горизонтального размещения в пространстве. Современные линейные галогенные лампы выпускаются двухцокольными с цоколем R7s (размещен с двух сторон лампы).

Как правильно подключить

Металлогалогеные лампы ценят многие люди, и они достаточно распространены: их любят за долгий срок эксплуатации и равномерное освещение. МГЛ изделия применяются там, где необходимо мощное, похожее на дневное, освещение, например в магазинах, у косметологов, концертных залах. Устройства, внутри которых, помимо добавления ртути и аргона, добавлены металлы-галогениды, используют для освещения аквариумов, а также они дают сильный светло-голубой оттенок ксеноновых транспортных фар.

Как и многие газоразрядные лампочки, металлогалогеные устройства не вставляются в сеть последовательно. Для работы понадобится профессиональный пускорегулирующий аппарат (ПРА), он также носит название дроссель.

Чтобы лампочки долго светили и работали бесперебойно нужно точно выбрать дроссель с соответствующими к изделию показателями силы тока и напряжения: любые погрешности от этих показателей приведут к ослаблению светового луча.

Существуют электромагнитные балласты и пускорегулирующие аппараты электронного вида. Последние будут лучше всего, потому что они помогают повысить срок службы МГЛ устройств на 40 %, уменьшить энерго затраты и дать ровный яркий свет, уравновесив напряжение в сети. Но, к сожалению, электромагнитные пускорегулирующие аппараты достаточно шумные и большие.

Помимо дросселя, для установки металлогалогенных устройств необходимы:

стартер для зажигания;
конденсатор, компенсирующий фазы.

ИЗУ начинает работать во время запуска, делая ряд импульсов напряжением 5 киловольт. Высоковольтный разряд дает розжиг дуги и свечение лампочки. В последствии дроссель будет стабилизировать скачущее напряжение внутри сети. Конденсатор дает компенсирование фазы в сети, благодаря чему лампа будет энергосберегательной. На рисунке 11 можно увидеть правильную схему подключения МГЛ.

Также желательно придерживаться главных правил при покупке МГЛ:

четко читать указания на коробке, которые могут сообщать об ограничении применения лампочек в определенных условиях;
указанное рабочее положение лампочки должно соответствовать положению плафона, для которого она приобретается. Худший ресурс у вертикально расположенных изделий;
размер цоколя должен быть под размер патрона;
корпус ПРА обязан быть произведен из металла с большим числом вентиляционных дыр. Потому что в зависимости от типа, ПРА расходует 15-20% от мощности МГЛ;
ПРА подходит под одно напряжение, поэтому при замене лампы, его тоже нужно менять;
иногда очень важен моментальный розжиг металлогалогеновой лампы, поэтому нужно читать об этом правиле и времени розжига на упаковке.

Если МГЛ устройство покупается на замену перегоревшему, то необходимо показать продавцу образец лампы.

Цена на эти изделия высокая, поэтому все добросовестные производители выдают гарантию, чеки непременно нужно сохранять, чтобы при проблеме сразу обратиться в магазин.

После использовании МГЛ нужно утилизировать в специальный контейнер, для опасных отходов. Ни в коем случае не оставлять дома и не разбивать ее. Новые лампы хранить в картонной коробке, вдали от детей и животных.

Обратите внимание! Ни в коем случае не использовать в местах с высоким напряжением или постоянным отключением света, чтобы избежать взрывоопасной ситуации. Отечественный производитель. В заключении нужно отметить, что хоть и металлогеные лампочки обладают множеством плюсов, в настоящее время их использует все меньше людей, как и лампы накаливания

В заключении нужно отметить, что хоть и металлогеные лампочки обладают множеством плюсов, в настоящее время их использует все меньше людей, как и лампы накаливания

Это обусловлено не только высокой ценой, но и опасностью применения, особенно есть в доме есть маленькие дети. При подключении таких лампочек, желательно чтобы человек имел базовые знания в области электрики. Так как схема не простая. Если это вызывает трудности, то лучше обратиться за помощью к специалистам

В заключении нужно отметить, что хоть и металлогеные лампочки обладают множеством плюсов, в настоящее время их использует все меньше людей, как и лампы накаливания. Это обусловлено не только высокой ценой, но и опасностью применения, особенно есть в доме есть маленькие дети. При подключении таких лампочек, желательно чтобы человек имел базовые знания в области электрики. Так как схема не простая. Если это вызывает трудности, то лучше обратиться за помощью к специалистам.

Достоинства и недостатки

Плюсы и минусы применения освещения на основе ДРИ-излучателей обусловлены их устройством. Сфера применения достаточно широка. Даже несмотря на все недостатки, это действительно качественный источник света.

Плюсы

Большой ассортимент.
Великолепная цветопередача.
Большая светоотдача.
Малые эксплуатационные затраты.
Экономичность.

Минусы

Наблюдается стробоскопический эффект.
Возможность ртутного заражения при разгерметизации горелки.
Сложности утилизации из-за наличия ртути.
Согласно положениям Минаматской конвенции подлежит выводу из эксплуатации в 2020 году. Соответственно, требуется поиск альтернативного осветителя. Наиболее достойной кандидатурой является светодиодное освещение, имеющее лучшие показатели энергоэффективности.
Требует специальных условий хранения. Это свойственно всем ртутным световым приборам.
Моральное устаревание.
Высокая цена.
Не всегда возможно зажечь «горячую лампу».
Запрещено использование в светильниках открытого типа.
Температура внешней колбы превышает 200 С.

Металлогалогенные лампы

В большинстве МГЛ используются пары ртути. Ртутные металлогалогенные лампы получили название ДРИ – дуговая ртутная с излучающими добавками.

Излучающие добавки позволяют скорректировать спектр ртутного разряда и получить источники света с индексом цветопередачи, достигающим 90. Световая отдача (энергоэффективность) ламп ДРИ достигает 100 лм/Вт.

Цветовая температура МГЛ в зависимости от используемых добавок может быть от 2500 оК до 10 – 20 тысяч оК.

Конструктивно МГЛ представляют собой стеклянную колбу с одним или двумя цоколями, внутри которой расположена горелка с электродами. Существует много различных исполнений МГЛ. На Рис. 1 показана лампа с двумя цоколями, расположенными в торцах колбы. Такое исполнение преимущественно используют в прожекторах.

Рис. 1 Металлогалогенная лампа

Инертный газ необходим на начальном этапе зажигания лампы, пока ртуть, и галогениды переходят в парообразное состояние.

Время зажигания длится несколько секунд (не более 10), а время разгорания (в течении которого световой поток достигает 90 % от расчетного значения) от 3 до 6 минут в зависимости от типа лампы.

Для работы МГЛ необходимо использовать пускорегулирующий аппарат (ПРА), который обеспечивает стабильность рабочего тока и поджиг лампы при включении.

Но их использование ограничено возникновением механических резонансов в лампе на частотах работы ЭПРА. Повторное включение после выключения возможно лишь после остывания лампы.

Металлогалогенные лампы находят широкое применение в различных осветительных и технологических установках. По сравнению с другими разрядными лампами они имеют самые маленькие размеры.

Их используют для освещения: промышленных и общественных зданий, спортивных сооружений и выставочных залов. Также они с успехом используются для архитектурной подсветки фасадов зданий.

Если колба изготовлена из кварцевого стекла, пропускающего ультрафиолетовое (УФ) излучение ртутного разряда (либо при отсутствии внешней колбы), то для использования такой лампы в светильниках общего освещения необходимо предусмотреть экран, ослабляющий УФ излучение в диапазоне 200-315 нм.

Удельная эффективная мощность УФ излучения в указанном диапазоне должна быть меньше 6 мВт/клм. Выбор защитных экранов регламентирован в ГОСТ Р МЭК 60598-1-2011 «Светильники часть 1. Общие требования и методы испытаний». Эксплуатационные требования к металлогалогенным лампам содержатся в ГОСТ Р 53075-2008.

Требования безопасности в ГОСТ Р 52713-2007.

30 июня 2013 г.
К разделу СВЕТИЛЬНИКИ

Как выбрать МГЛ лампу

Для выбора следует вначале определить требуемую мощность. Для небольших складов хватит 150-250Вт, для стадионов нужно использовать источники света 1Квт и выше. Далее нужно выбрать количество цоколей, при этом помня, что в вертикальном положении данный источник света светит немногим хуже и срок службы будет меньше. Универсальные модели выходят из строя быстрее и раньше теряют свою светоотдачу.

Некоторые модели требуют ПРА определённых моделей. К примеру, европейская лампа может не работать с американским ПРА и наоборот. Европейские изделия требуют ПРА с маркировкой HQI.

Так как нет особого смысла использовать МГЛ освещение для бытовых целей, нужно чётко понимать его предназначение, так как это скорее промышленные светильники. В связи с тем, что перед повторным запуском должно пройти время, их нельзя подключать в местах с перебоями в электроэнергии. Они могут нести в себе опасность возгорания, потому не рекомендуется использовать их возле легковоспламеняемых предметов. Для запуска МГЛ светильников нужно подключение дополнительных элементов, которые также нужно расположить в светильнике.

Трансформатор для галогенных ламп

Все галогенки делятся по классу рабочего напряжения — на 220 Вольт и на 12 Вольт. При замене галогеновых ламп на светодиодные лампы g4 12v требуется монтаж трансформатора. Он же дополнительно защищает осветительные элементы от скачков напряжения и перегрева.

Есть два вида трансформаторов:

Тороидальный. Считается простейшим. Его собирают из сердечника и двух обмоток. Главные достоинства — отменная надежность, простое подключение, низкая цена.
Импульсный (электронный). В своей конструкции такой трансформатор имеет сердечник, две обмотки и магнитопровод. Различают четыре вида электронного устройства в зависимости от формы сердечника и способа локации на нем обмоток — броневой, тороидальный, стержневой и бронестержневой. К тому же у импульсных трансформаторов различается число витков обмоток. Основные плюсы электронных трансформаторов — компактность, малый вес, большой диапазон входного напряжения, отсутствие шума и нагрева во время работы.

Импульсный

Тороидальный

Импульсный трансформатор имеет высокий КПД.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

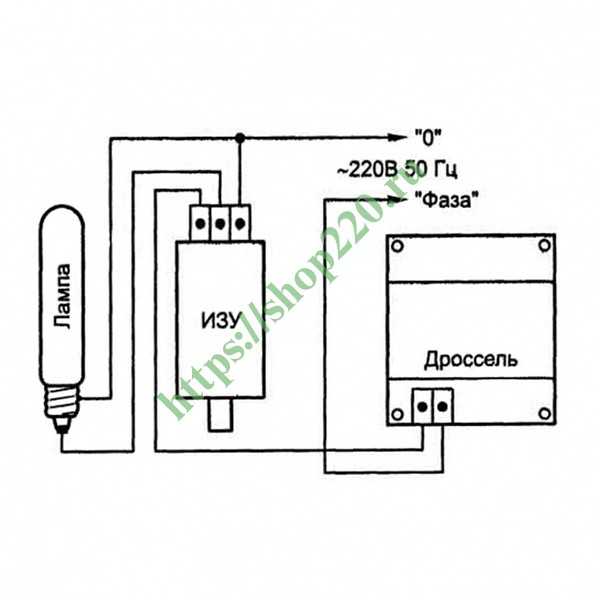

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Интересные факты.

Лампочки для растений и аквариумов.

Для оранжерей и теплиц выпускают особые лампы с искаженной цветопередачей. Таким образом добиваются ускоренного роста растений при помощи специального спектра, не подходящего для работы людей. Индекс цветопередачи в таком случае составляет всего 50-60%. Подробнее про лампы для аквариума можете прочитать в статье «Освещение аквариума».

Чтобы получить оранжевый цвет в разрядную трубку добавляют ионы натрия. Зеленые оттенки света даст таллий, а синие – индий.

Характеристики света, указанные на упаковке МГЛ относятся к лампе, отработавшей 70-100 часов. Следовательно, новая лампа может светить по-другому.

На цветовую температуру влияет напряжение сети: при заниженном спектр будет холоднее, с примесью голубого. При завышенном напряжении будут примешиваться красные оттенки.

Область применения

Эти лампы еще эксплуатируются. Ими подсвечивают автодороги, открытую местность большой площади. Часто их можно встретить в спортивных залах и на производстве. За счет хорошего индекса цветопередачи уменьшается травматизм. Выставочные и торговые помещения часто также подсвечивают этим типом ртутных газоразрядных лам. В декоративном освещении они тоже нашли свое место. На рыболовецких морских судах применяются особые световые источники (с индексом 12). Они дают зеленоватый свет, это позволяет приманивать планктон. Ультрафиолетовая часть спектра ДРИ используется в медицинских учреждениях. Для целей растениеводства подходят излучатели с теплым желто-красным светом. Это дает повышение урожайности в сельском хозяйстве. Мощные лампы часто применяются в прожекторных установках аэропортов, концертных аудиториях, для подсветки архитектуры.
