Устанавливаем датчик движения: общие рекомендации и схема подключения

Беспроводные датчики движения

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.

Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.

А вот дорогие экземпляры монтируются не только в помещении, но и на улице. Работают при любых климатических условиях. Неблагоприятные проявления погоды в виде дождя, снега или воздействие прямых солнечных лучей никаким образом не влияют на производительность датчика. Также присутствует настройка игнорирования объектов, вес которых до 40 килограмм (домашних питомцев). К тому же может использоваться смешанный режим работы.

Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.

Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.

Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.

Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать будет легко и просто:

• Максимально убрать все осветительные приборы, которые могут повлиять на корректную работу ДД.
• Не ставить рядом нагревательные приборы, в том числе кондиционеры. Потому что любые датчики движения чувствительно относятся к движению потоков воздуха.
• Установить прибор так, чтобы никакие большие предметы не заслоняли ему обзор. Тем самым можно увеличить рабочую площадь устройства.

Предыдущая
Датчики движенияКак правильно подключать датчик движения
Следующая
Датчики движенияКак выбрать и настроить лампу с датчиком движения

Спасибо, помогло!5Не помогло2

Подсветка лестницы с датчиком движения, схема с пояснением

Управление устройством

Схема подключения комплектующих Ардуино (нажмите для увеличения)

Управление обычным устройством осуществляется с пульта управления. На пульте управления расположены:

• элементы индикации, показывающие включение самого устройства;
• срабатывание одного из двух датчиков движения;
• индикатор датчика сумерек.

Управление осуществляется с помощью кнопок. Правые две кнопки — это кнопки увеличения или уменьшения значения управляемого параметра. Левые две кнопки предназначены для управления яркостью света, яркостью подсветки. При одновременном нажатии левых кнопок осуществляется регулировка задержки освещения лестницы, до её выключения.

Если вы предпочли устройство Ардуино, то оно работает при помощи компьютерной программы, которую можно либо скачать на компьютер, либо напрямую подсоединить устройство к компьютеру и установить.

Возможно, Вас заинтересует статья о том, как сделать светильник своими руками.

А о выборе люстры для кухни Вы можете прочитать здесь.

При подсветке с помощью Arduino светятся верхняя и нижняя ступеньки. Они будут светиться практически всю ночь, для того чтобы человек мог ориентироваться в темноте где ступенька и идти на этот свет.

Датчик сумерек и движения подключаются к клемам. Для каждого датчика есть отдельная клема. Когда датчик сумерек заблокирован резистором, то устройство считает, что наступили сумерки.

Красота, безопасность, экономия

Автоматическая подсветка придает весьма эффектный внешний вид. К тому же повышается безопасность передвижения. В дополнение к этому есть и другие преимущества:

1. Нет необходимости в кромешной темноте нащупывать на стене выключатель.
2. Пусть и незначительно, но экономится электроэнергия. За счет автоматики система находится в экономном дежурном режиме.
3. Средствами автоматизации при монтаже подсветки, можно настроить красивые визуальные эффекты.

И не надо переживать, что это дорого и недоступно для неопытного пользователя. Весь комплект дополнительного освещения изначально очень недорог, а привнести дополнительный комфорт и пользу для жильцов может легко.

Преимущества систем Interactive-Home

Просто

Простой монтаж в стандартные электроустановочные корпуса на рейку DIN

Безопасно

Перемещение в темноте по освещенной лестнице гораздо безопаснее

Компактно

Компактные и эстетичные датчики движения впишутся в любой интерьер

Экономично

Светодиодные источники освещения экономичнее ламп накаливания

Удобно

Удобное подключение и простая настройка без кнопочных меню

Надежно

Гарантийные обязательства производителя и круглосуточный сервис

Эстетично

Внешний вид подсветки удовлетворит самые смелые дизайнерские задумки

Быстро

Быстрое оформление заказа и бесплатная доставка в любой регион

Автоматическая подсветка лестницы, схема и советы

Как правило, управление светом из двух мест организуется на лестничных маршах и в коридоре. Для этого используют т.н. «проходные выключатели».

Главное, есть один вход и два выхода, коммутируемые по очереди зависимо от положения клавиш.

Освещение лестницы с 2-мя выключателями:

А ниже — схема управления светом из трех и более мест, которые применяются, кроме всего прочего, и на многомаршевых лестницах. Как и в первой схеме, выключатели устанавливают по краям, посередине — один или несколько «перекрестных выключателей».

Освещение лестницы с 3-мя выключателями:

Схема подсветки лестницы с таймером

Чтобы вы чувствовали себя комфортно, но при этом экономили свет, хорошо бы организовать такую практику — включать свет на лестнице на какое-то время, а потом обеспечивать его автоматическое отключение. Эту задачу прекрасно решит таймер нажимной серии Unica, снабженный регулировкой нужного периода времени.

Чтобы управлять светильниками «В» и «С» из 3-х мест, присоедините к нажимному таймеру два кнопочных выключателя (2 и 3), параллельно соединенных (тут таймер (1) тоже считается точкой управления).

Если надо на подольше включить эти светильники (скажем, при переезде, ремонте), в цепь управления включайте одноклавишный выключатель (4). В формате нормальной работы таймера он должен быть в положении «Выкл.».

Полезное видео

Датчики

В начале и конце лестничного пролёта устанавливаем по одному датчику движения.

Наши инфракрасные датчики движения для включения света на лестнице вполне рабочие, но установленные колпачки сужают угол обзора. Поэтому избавляемся от колпачков и оставляем сам датчик. Чтобы он включался в момент подхода к ступенькам желательно его даже немного углубить при установке, чтобы еще сузить угол обзора. Таким образом, он среагирует на движение именно при подходе и выходе со ступенек.

Не помешает еще один датчик — освещенности. Таким образом, мы получаем автоматическое управление яркостью подсветки, чтобы она не слепила глаза после темноты.

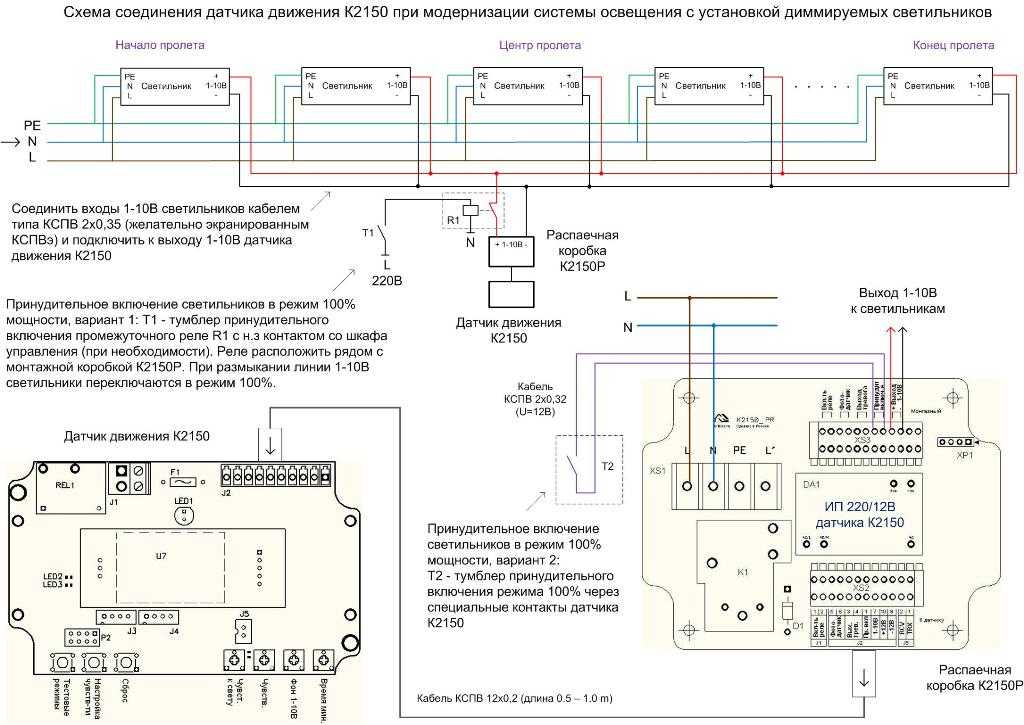

Окончательная схема системы выглядит вот так:

Подготавливаем контроллер

Что такое контроллер с драйверными микросхемами на базе Arduino? Это микроконтроллер с множеством уже готовых настроек и аппаратных модулей.

Для того чтобы он работал в нужном режиме его нужно запрограммировать. Подходящие прошивки с инструкциями загрузки доступны в интернете в свободном доступе. Ниже также представлен скетч программы, скачать скетч можно здесь: https://cloud.mail.ru/public/5GtW/5M5CvRwLc

Берем нашу платку Адруино и подключаем ее к компьютеру или ноутбуку. Заходим в Arduino IDE и нажимаем по кнопке “Загрузить”.

После того как выбранная прошивка загрузится в плату, можно начать окончательную сборку всей нашей схемы подсветки.

Подключение датчика движения

Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

Подключение датчика движения без выключателя и с ним

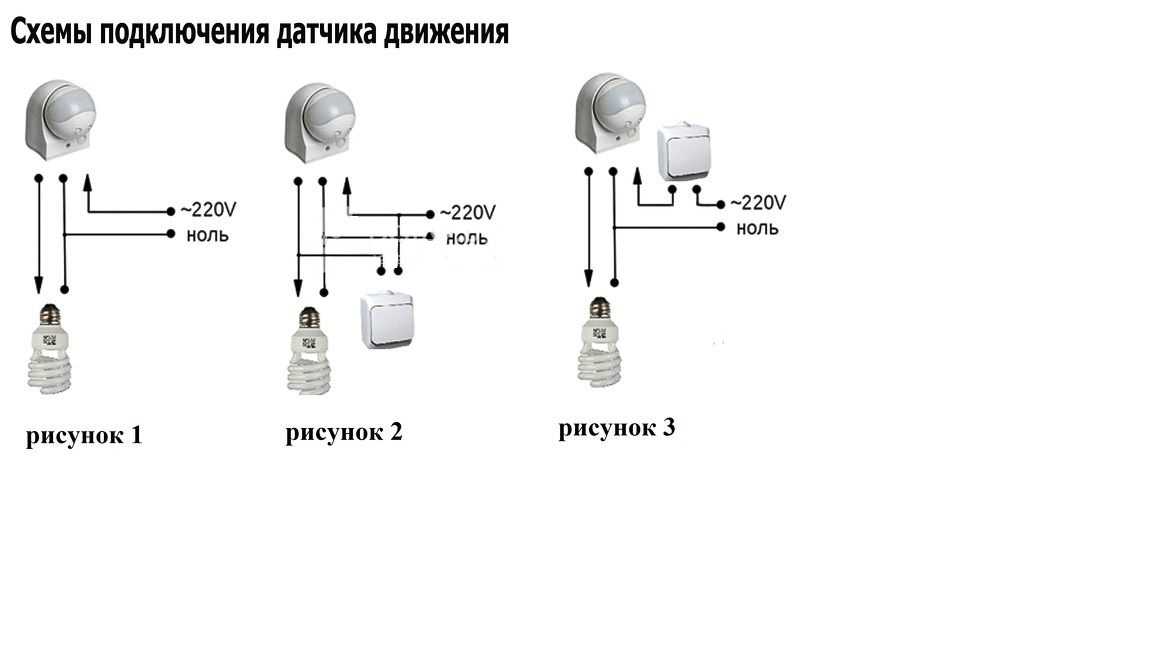

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

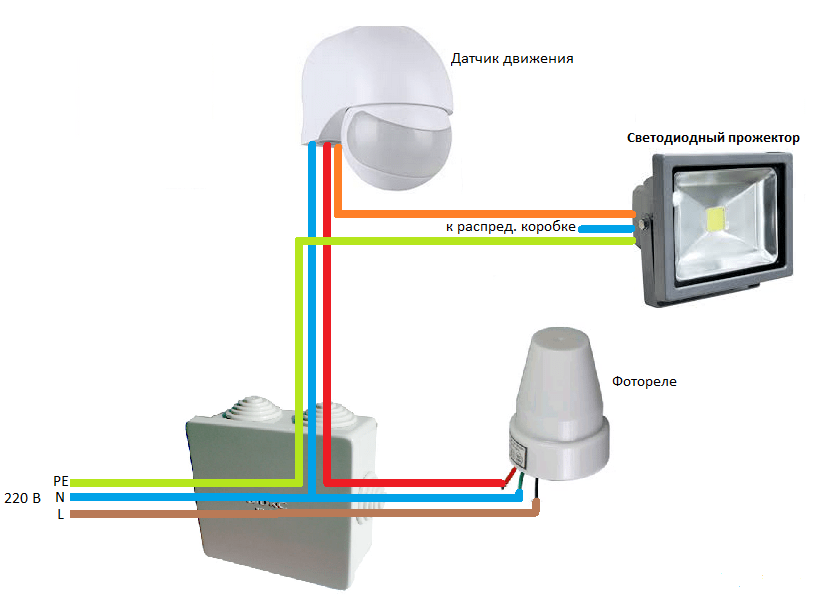

Подключение детектора с использованием фотореле

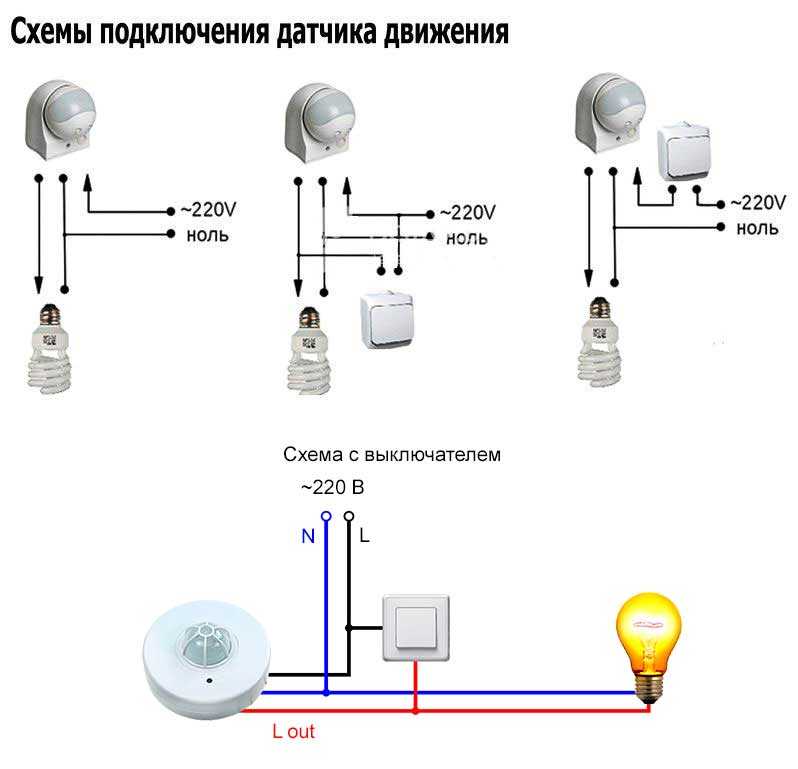

Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

Размыкание цепи между датчиком и лампочкой

Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

Устройство собственного производства

На просторах Интернета можно найти разнообразные методы для сборки датчика присутствия. Главным элементом для его изготовления является схема датчика, которая может быть представлена следующим образом:

1. Подстроечный резистор.
2. Питающий элемент, в качестве которого может выступить блок питания.
3. Реле.
4. Транзистор и фотоэлемент.

Все необходимые детали можно приобрести в специализированном магазине. Однако собранный прибор по частям собственными руками обойдется гораздо дороже, чем готовое изделие (только реле имеет стоимость примерно 300 р.). Таким образом, целесообразнее купить датчик движения, стоимость его будет варьироваться в пределах 450 руб., чем потратить на его изготовление в два раза больше денежных средств и собственных усилий.

Датчики, позволяющие определить наличие присутствия объекта в пространстве, являются весьма выгодным вложением. Обеспечивая комфорт и безопасность, они также позволяют своим владельцам снизить затраты денежных средств на электроэнергию. Срок окупаемости данного прибора обычно не превышает двух с половиной лет. Кроме того, такое устройство выведет ваше помещение на новый этап обустройства и сделает его более современным.

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

• Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
• Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
• Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
• Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

• Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
• Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

• Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
• Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

• Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
• Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

Правила эксплуатации устройств

Эксплуатировать лампу с автовключением не сложнее, чем любой другой электронный прибор: достаточно не допускать попадания в него воды и пыли, не ронять, не стучать, не накрывать. Если обнаружились повреждения на корпусе или в питающем шнуре, устройство нужно немедленно отключить и сдать в мастерскую. Обслуживание же такого светильника сводится к замене сгоревших ламп, периодической очистке от пыли сухой или слегка влажной тканью. Если прибор автономный, то придется своевременно заменять батарейки или производить подзарядку аккумуляторов. При длительных перерывах в использовании устройство нужно отключать от сети или вынимать батареи из отсека питания.

Как сделать подсветку ступеней лестницы: особенности системы, преимущества, технические решения

Удобная и красивая лестница — один из главных элементов интерьера двух- ли трёхэтажного загородного дома. Помимо красоты, лестница должна быть безопасной, особенно, когда ночью, по ней передвигаются дети и пожилые люди. Для этого ступени подсвечивают. Как своими руками сделать систему светодиодной подсветки лестницы и, что для этого потребуется купить? Все ответы в нашем материале!

• Для чего нужна подсветка лестницы
• С чего начать изготовление лестницы с освещением
• 3 идеи для изготовления подсветки ступеней лестницы
• Как работает автоматическая подсветка лестницы
• Какое оборудование выбрать для подсветки лестницы
• Как установить светодиоды на ступенях лестницы

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

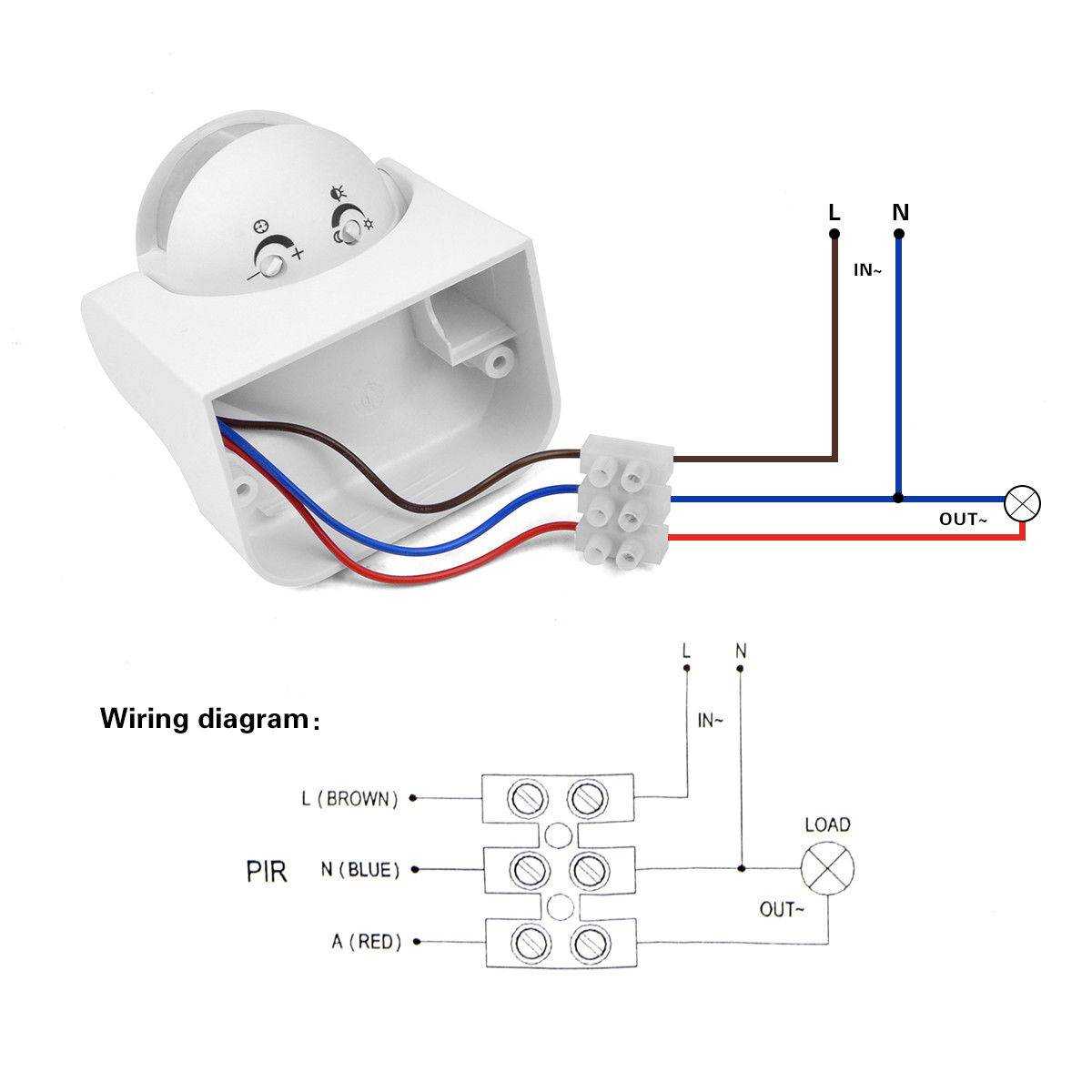

3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

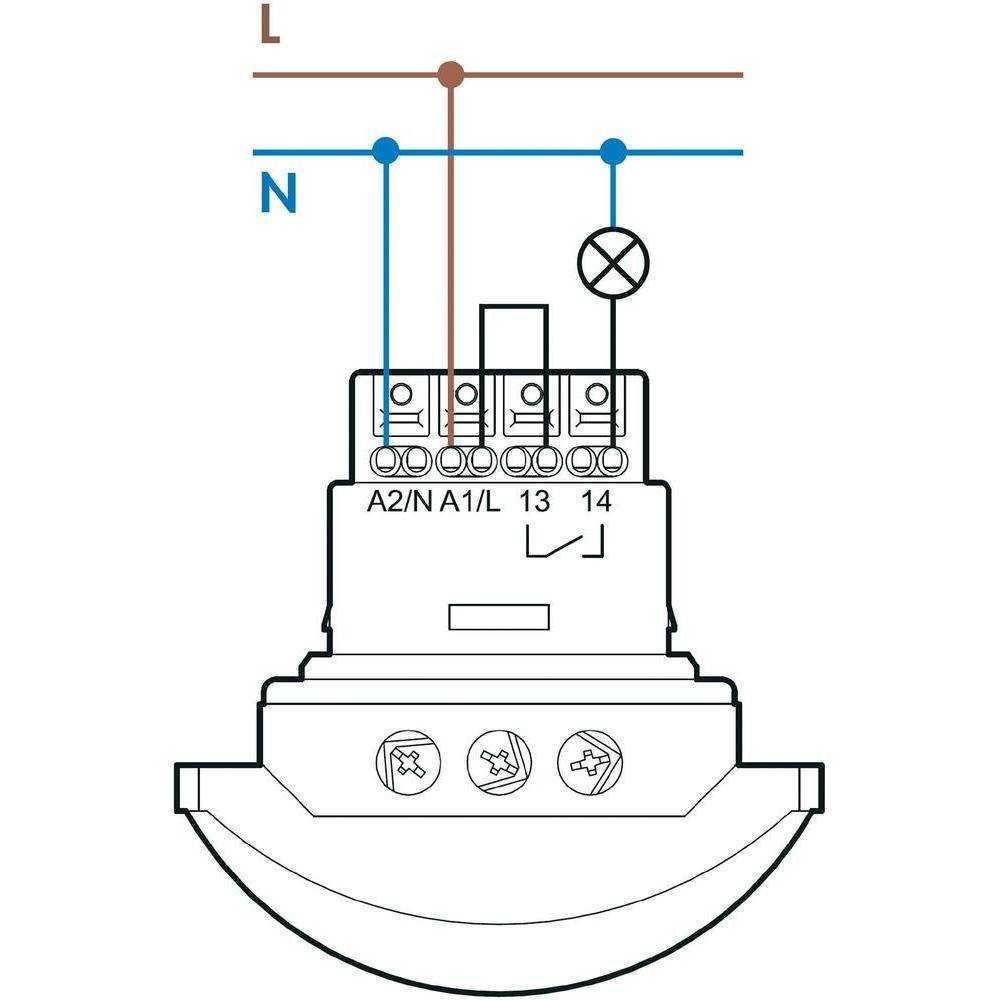

4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Выбор модели сенсора

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

Загрузка прошивки

Загружать прошивку желательно до подключения компонентов, чтобы убедиться в том, что плата рабочая. После сборки можно прошить ещё раз, плата должна спокойно прошиться. В проектах с мощными потребителями в цепи питания платы 5V (адресная светодиодная лента, сервоприводы, моторы и проч.) необходимо подать на схему внешнее питание 5V перед подключением Arduino к компьютеру, потому что USB не обеспечит нужный ток, если например лента его потребует. Это может привести к выгоранию защитного диода на плате Arduino. Гайд по скачиванию и загрузке прошивки можно найти под спойлером на следующей строчке.

Инструкция по загрузке прошивки

1. Если это ваше первое знакомство с Arduino, внимательно изучите гайд для новичков и установите необходимые для загрузки прошивки программы.

2. Скачайте архив со страницы проекта. Если вы зашли с GitHub – кликните справа вверху Clone or download, затем Download ZIP. Это тот же самый архив!

3. Извлеките архив. Содержимое папки libraries перетащите в пустое место папки с библиотеками Arduino C:/Program Files (x86)/Arduino/libraries/

4. Папку с прошивкой из firmware положите по пути без русских букв. Если в папке с прошивкой несколько файлов – это вкладки, они откроются автоматически.

5. Настройте прошивку (если нужно), выберите свою плату, процессор. Подключите Arduino к компьютеру, выберите её COM порт и нажмите загрузить.

6. При возникновении ошибок или красного текста в логе обратитесь к 5-ому пункту гайда для новичков – “Разбор ошибок загрузки и компиляции“
