Как сделать подсветку ступеней лестницы: обзор лучших вариантов и способов подсветки (светодиодной лентой, с датчиком движения)

Оптоволоконная подсветка лестниц и стен

Современным способом подсветки лестниц и стен является оптоволоконная подсветка. Этим способом можно осветить ступеньки, перила и любую часть лестницы.

Оптоволоконные светильники имеют массу достоинств:

Лёгкость монтажа;
Кабель не нагревается;
Малое количество энергозатрат;
Огромный цветовой выбор;
Возможность создавать декоративное освещение.

Монтаж оптоволоконного кабеля имеет свои особенности. Кабель подсветки гибкий, однако у него есть своя формула допустимого сгибания – диаметр, умноженный на 10. В случае большего перегиба, есть возможность потерять световой эффект в дуге.

В оформлении дизайна интерьера такой метод освещения позволяет создать самые необычные световые решения, это может быть звёздное небо, радужный перелив или даже северное сияние. Для освещения дачных домовых лестниц, такой способ весьма выгоден за счёт минимального потребления электроэнергии.

Варианты монтажа и подготовительные работы

Для чего нужна подсветка лестницы

Принцип работы автоматической подсветки

Чем хороша такая автоподсветка, так это своей самостоятельностью. Она сама определит, когда и на сколько времени включить свет. За счет того что в схему входят датчики движения, они среагируют на появление человека и включат освещение или всей лестницы сразу или каждой ступени по отдельности. Лучше в цепи предусмотреть два датчика движения — вначале и в конце лестничного пролета. Так система определит, что после прохождения человека свет можно отключить. Также в обязательном порядке цепь питания дополняется контроллерами, которые можно запрограммировать на разные условия срабатывания. Дополнительно установленный датчик включения света при наступлении темноты будет разрешать работу датчиков движения и исключать включение подсветки, если уровень освещения в помещении достаточно высокий.

На тот случай если лестницы в доме очень длинные и в них несколько пролетов, можно предусмотреть установку дополнительных датчиков. Так даже интереснее. Схему включения можно усложнить:

Включать не все ступени, а несколько — группами;
Или по одной ступени по маршруту движения человека.

Как сделать подсветку ступеней своими руками?

Устройство подсветки ступеней, предполагает два блока питания. Первый применяется для поддержания правильного баланса напряжения, а второй для того, чтобы встроить цепь в бытовую сеть.

Пошаговая инструкция

В прилагающейся инструкции, последовательно расписаны все этапы подключения подсветки лестницы. Поэтому справится с установкой может любой новичок.

Для самостоятельного монтирования понадобиться использование инструментов в виде профиля для ленты, саморезов и шуруповерта. При наличии выступов у ступенек, светодиодную трубку прикрепляют с помощью клейкой основы. В другом случае потребуется применение установочного профиля.

Нарезать ленту по нужной ширине.
Монтировать профиль на ступеньки с помощью 4-х саморезов.
Закрепить на профиле открытую светодиодную ленту.
Закрыть ленту за счет специальной вставки, которая выступает в роли защиты и противоскользящего элемента.
Замаскировать провода под плинтусом или ступеньками.
Произвести подключение блока питания, стабилизирующего и контролирующего устройства.
Замкнуть цепь на выключатель.

Светильники для подсветки: характеристика

В качестве светильников используются светодиодные ленты или встраиваемые лампы. Начнем со светодиодов :

Светодиодная лента – это полоска, изготовленная из гибкого полимера, которая имеет токопроводящую изоляцию. Через определенные промежутки размещаются светодиоды. С подачей напряжения светодиоды дают очень яркий свет.
Световые ленты могут быть двух категорий: открытые и защищенные от влаги. Для монтажа подсветки лучше использовать ленты с хорошим уровнем гидроизоляции во избежание попадания жидкости на токопроводящие компоненты, когда моются полы.
Крепление большинства моделей происходит благодаря самоклеящемуся слою. При потере этого качества можно дополнительно зафиксировать ленту с помощью двухстороннего скотча.
По типу и структуре светодиодов для подсветки можно применять следующий образец – SDM 3528, способен обеспечить удобное перемещение по лестнице в темноте. Однако модель SDM 5050 имеет более яркое освещение, поэтому более подходит для общего источника света в помещении.

Во избежание сильного рассеивания света можно использовать П-образный профиль из алюминия, который крепится на нижний участок ступеньки. Можно обойтись и без профиля, тогда подсветку монтируют в паз, который делают под ступенями.

Большинство светильников оснащено корпусом, который встраивается в стену. Лучше покупать модели, которые имеют корпус в виде цилиндра, так как для их монтажа можно применять обычные подрозетники.
На рынке представлены модели светильников с белым светом, но можно найти и другие цвета.
Как правило, продажа светильников осуществляется партией по несколько штук, которые объединены одним контроллером. Такой набор существенно облегчает процесс установки конструкции управления освещением.

Кроме светильников необходимо также позаботиться об элементах управления, устройство которых является самым сложным в системе подсветки.

Для обеспечения реагирования сенсорных датчиков и включения светильников или световых лент необходимо приобрести:

Микроконтроллер – является сердцем всей конструкции. Эксперты рекомендуют использовать контроллеры марки Arduino. Технология этих приборов способна обеспечить легкий процесс программирования путем подключения к компьютеру.
Для обеспечения надежной работы системы могут быть использованы драйверы для диодов или похожие устройства.

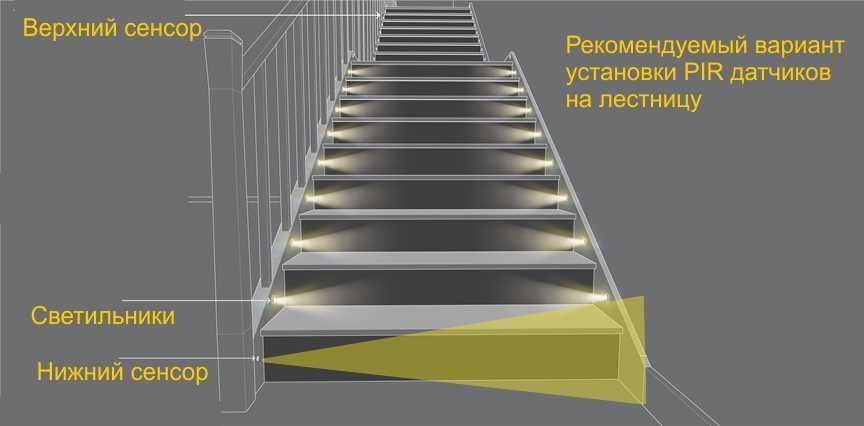

Для фиксации передвижения объектов устанавливаются два датчика движения со встроенными сенсорами, работа которых основывается на ультразвуке или на ИК-излучении.
Для включения системы только ночью необходимо ее подключение к датчику освещенности, который располагается на фототранзисторе.

Для управления всей системой подсветки понадобится блок питания, работающий от напряжения в 12 вольт. Кроме этого, чтобы соединить все элементы схемы потребуются провода и другие инструменты.

Простая схема освещения лестницы на два и три выключателя

Наиболее часто задача управления светом из двух мест (Рис.1) решается на лестничных маршах и коридорах. Для этой цели используются так называемые “проходные выключатели”. У разных производителей они называются по-разному, можно встретить термины: “универсальные выключатели”, “лестничные выключатели”, “выключатели из двух мест”, “переключатели”, “маршевые выключатели”. Суть от этого не меняется: в этих выключателях один вход и два выхода, которые коммутируются поочередно в зависимости от положения клавиши.

Схема управления светом из трех и более мест (Рис.2) применяется в спальнях (от двери и с двух сторон кровати), на многомаршевых лестницах, в длинных коридорах. По краям ставят такие же, как в предыдущей схеме проходные выключатели, посередине – один или несколько “перекрестных выключателей”, другие названия – “кроссовый выключатель”, “универсальный выключатель из трех и более мест”.

Необходимость и особенности подсветки

Большую популярность приобретает система «умный дом», которая подразумевает максимальную автоматизацию процессов, связанных с комфортным передвижением по своему жилищу. Например, подсветка для ступеней лестницы включается в момент начала спуска или подъема человека по ступенькам.

Их необходимо монтировать и в случаях, когда в доме проживают:

Очень активные дети;
Члены семьи, имеющие ограниченные физические возможности;
Пожилые люди.

Чтобы подсветка для ступенек лестницы была безопасной и эффективной, лучше всего использовать установку светодиодной ленты или отдельных светильников прямо в ступеньках. При работе со стеклом (подробней читайте тут), можно создать эффект светящихся ступенек. В этом случае источник света монтируется непосредственно в месте крепления ступеньки.

Варианты освещения лестниц

Способ освещения	Особенности
Вдоль перил	В этом случае подсветка для лестницы встраивается в перила, как на фото.
Под ступеньками	Инсталляция источников света под ступеньками позволяет добиться потрясающего эффекта.
Под потолком над маршем лестницы	При подсветке лестницы под потолком часто требуется наличие дополнительных источников света.
Точечно на прилегающих стенах	Точечная подсветка не всегда способна обеспечить нужный уровень освещенности лестничного марша.
Комбинированное	В этом случае одновременно выполняется подсветка ступенек и поручня.

Автоматическое включение и выключение освещения связано не только с новизной и популярностью, но и с экономичностью. При этом владелец выставляет режим освещения в нужное время, например, с 18 до 22 часов.

Советы по выбору освещения

Подсветка ступенек лестницы может выполняться светодиодными, неоновыми или другими видами осветительных приборов, которые ставятся по ширине и длине ступенек, по их углам и краям, над лестницей на потолке. Если монтируется подсветка ступеней лестницы, светильники нужно устанавливать так, чтобы свет от приборов не искажал в ночное время размеры и форму ступенек, не отбрасывал тень, иначе человек, идущий по ним, может просто оступиться.

При этом:

Чем больше длина спуска по маршу лестницы, ступени с подсветкой должны иметь большую площадь освещения. Например, у винтовой конструкции должны освещаться абсолютно все ступеньки;
Длинная лестница, как, например, в кинотеатре, требует устройство рассеянного освещения;
При небольшом подъеме можно использовать точечные светильники.

Не следует забывать и о дизайне: к примеру, подсветка лестницы в ступенях из дерева, должна иметь желтый свет, а в металлической конструкции лучше использовать белое освещение.

При выборе освещения для лестницы светильниками, лучше, если это будет:

Неоновая подсветка ступенек, создающая мягкий свет, без теней, одного из обязательных свойств безопасности конструкции. Помимо этого, такие светильники — одни из самых долговечных, гарантирующих длительный срок эксплуатации подсветки. Но, существенный недостаток ламп – хрупкость. При их монтаже необходимо обеспечить защиту элементов от механических повреждений;
Галогенная подсветка лестниц ступеней. Это источники равномерного освещения, имеющие большую, по сравнению с неоновыми светильниками, яркость;

Экономичность. По сравнению с классическим освещением.
Сочетается с любым интерьером дома.
Имеет высокую степень освещенности лестничного марша и площадки.
Легкий монтаж.
Длительный срок работы.
Высокая пожаробезопасность.
Светильники для подсветки ступеней лестницы можно выбирать любого цвета.

Точечное освещение марша светодиодами

Красота, безопасность, экономия

Как выбрать датчик движения

С момента появления датчиков движения и до сегодняшнего дня производителей данного прибора появилось великое множество, а значит и разнообразных датчиков то же много.

Какие датчики есть сейчас в продаже и какие лучше выбрать для конкретного случая? Для бытовых нужд такое электронное устройство обычно применяется совместно с освещением или с приборами охранной сигнализации.

В продаже есть, как проводные, так и без проводные устройства.

Для без проводных устройств при монтаже электропроводки внутри помещения делать штробу и проводить провод до датчика не нужно. Установочную коробку покупать то же не нужно, как и установка на стенку выключателя само собой отпадает.

Датчики движения различаются по типу:

Различают такие приборы по:

напряжению, В (1.5, 5, 9, 220);
максимальной мощности нагрузки Вт (60 – 2200);
максимальный угол обзора, град (90 – 360);
дальность действия, м (4 – 120);
рекомендуемая высота установки, м (1.2 – 12).

Производители: IEK, Legrand, Xiaomi, Brennenstuhl, Camelion, Duwi, FERON, Ginzzu, Orbis, REXANT, Rubetek, TDM, ЭРА и другие.

Ниже представлены некоторые варианты электронных устройств.

Накладные, встраиваемые в стену.

Сейчас найти датчик движения можно на любой вкус, для конкретного места (индивидуально) и интерьера. Кроме этого устройство подбирается по другим параметрам, это:

чувствительность;
освещенность;
время включения.

Некоторые приборы имеют параметр чувствительности по объему, он определяет массу тела. Можно настроить устройство таким образом, чтобы не было срабатывания на движение домашних животных. Это касается включение освещения и охранной сигнализации.

Что касается параметра освещенности, то в основном им пользуются для включения освещения в вечернее или ночное время, когда степень освещенности недостаточно для восприятия. Таким образом можно использовать параметр освещенности и для включения других устройств.

Регулировка времени включения подразумевает в себе регулировку интервала включения и выключения, например, освещения или других приборов.

Подсветка лестницы светодиодной лентой

Главная » Освещение » Светодиодные ленты » Подсветка лестницы светодиодной лентой

Оригинальным и отличным решением можно назвать подсветка лестницы светодиодной лентой. В этом случае можно обеспечить безопасное хождение по лестницы и кардинально изменить интерьер, добавив ему определенного шарма. Такой способ подсветки сейчас редко используется, поэтому сделав это своими руками, вы сможете удивить всех своих гостей.

А как сделать такую подсветку, и какие материалы нужны, вы узнаете в данной статье.

Как выбрать ленту и остальные составляющие

Изначально стоит отметить, что подсветка ступеней лестницы светодиодной лентой возможна, только если купить все необходимые для этого материалы. В этой статье расскажем вам самый сложный способ подключения, его вы сможете самостоятельно упростить, ведь мы будем подключать еще датчик движения, который будет включать подсветку в автоматическом режиме.

Выбираем ленту

Так как лента будет устанавливаться в помещении, не стоит брать ее с хорошей защитой, достаточно IP 33. Если в помещении слишком влажно берите IP 65 и более.

Рекомендуем обратить внимание на светодиодную ленту для лестницы на 220 Вольт. У нее есть ряд прекрасных преимуществ:

Она дешево стоит.
Легко устанавливать.
Не нужно покупать блоки, она работает от обычной сети.
В случае чего ее можно легко заменить.

Из минусов можно выделить только слишком сильное мерцание, но не забывайте смотреть и на мощность, ведь слишком сильно светить она не должна.

Отвечая на вопрос: какая нужная длина LED ленты для лестницы, мы можем сразу ответить – все зависит от ваших параметров. Но, существует определенный секрет, в таком измерении. Возьмите обычную нитку и проложите ее к месту, где будет устанавливаться лента, далее просто померьте ее. Так вы не сделаете ошибку. Узнайте о том, как сделать подсветку фар в авто.

Совет! Если решили использовать обычную ленту, тогда рассчитывайте на приобретение специального блока. Стандартный на 12 Вольт рассчитан на 5 метров ленты, для небольшой лестницы этого хватит. В противном случае блок нужно покупать с более высокой мощностью.

Цвет и яркость подвески для лестницы

Как и везде, мы рекомендуем устанавливать только белый свет свечения, он считается оптимальным, хорошо будет видно всю лестницу. Но, с помощью него добавить определенного шарма не выйдет, выбирайте любые другие цвета, из основных можно выделить: синий, красный, зеленый, голубой, желтый.

Подсветка не лестнице это в первую очередь удобство, а после уже красота. Мы рекомендуем выбирать яркость в 3000 К, тогда все будет подсвечиваться аккуратно и красиво. Более яркие смогут освещать слишком большой участок, и просто бить в глаза, когда вы идете по лестнице.

Прокладываем провод

Чтобы спрятать провод, мы рекомендуем использовать обычные кабель каналы, так они будут защищены. Плюс ко всему, они выглядят естественно, и их можно подобрать по цвет вашей лестницы.

Другие варианты лучше не рассматривать, конечно, можно проложить провод и просто над лестницей, но тогда он будет смотреться совсем некрасиво. Иногда требуется соединить ленту между собой, имейте это в виду.

Оптимально, если у вас есть возможность завести провод с внутренней стороны. Тогда все будет выглядеть просто шикарно, но такая возможность довольно редкая.

Подсветка лестницы светодиодной лентой с датчиком движения

Если вы приобретете дополнительно датчик движения, вы сможете обезопасить себя и лишний раз не тратить электричество на ненужную подсветку. Если кто-то подошел – она сразу же загорается, после гаснет.

Как будет происходить включение, и выключение зависит от датчика, который вы купите. Датчики с крутыми функциями мы покупать не рекомендуем – это лишняя трата денег, но и китайские лучше не брать – они редко срабатывают.

Датчик должен устанавливаться в месте, где его ничего не будет закрывать. Лучшим решением можно назвать установку датчика под первую ступеньку. Когда подключили экспериментируйте с углом захвата.

Подсветка лестницы светодиодной лентой: подключение

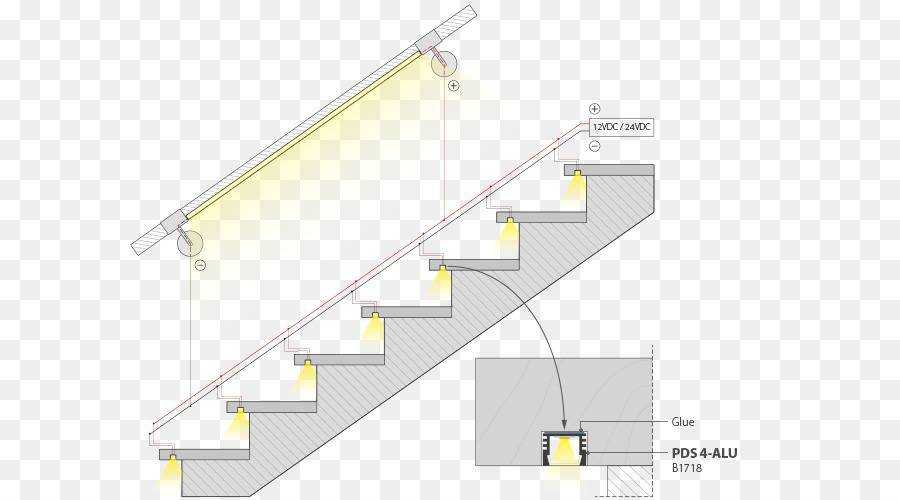

Теперь переходим к самому, посмотрите на схему подключения светодиодной подсветки на лестнице.

Порядок действий:

Делаем расчет.
Проводим провода.
Крепим ленту.
Подключаем все между собой в зависимости от ситуации.
Проверяем, как все работает.

В действительности, здесь сложного нет ничего. Для зрительного восприятия информации посмотрите видео: как подключить светодиодную ленту на лестнице.

Подсветка лестницы светодиодной лентой фото

И наконец, мы решили сделать подборку уже готовых результатов. Интересная статья по теме: Светодиодная лента для улицы: установка на дерево, дом, баннеры.

Виды осветительных приборов

Подсветка – это важный элемент декора лестницы, который несет за собой как эстетическую красоту, так и обеспечивает безопасное передвижение в темноте. Часто светильников в комнатах и естественного света становится недостаточно для обеспечения конструкции должным освещением. Тогда необходимо установить дополнительную подсветку лестницы.

Осветительные приборы бывают нескольких видов:

бра;
светодиодная лента;
точечная подсветка;
люстра в пролете;
комбинированная подсветка.

Рассмотрим подробнее каждый вид приборов.

Точечная подсветка обеспечивается благодаря множеству осветительных приборов, которые расположены точечно. Выглядит она очень эффектно. Существует несколько способов ее исполнения.

Подсветка, вмонтированная в ступеньки. Для монтажа осветительных приборов в ступени делаются отверстия и выводится проводка. Расположить лампочки можно разными способами. Можно установить их по одной в каждой ступени или через одну, можно установить один светильник в центре или две по краям. Тяжелая лестничная конструкция визуально становится «легче» благодаря свечению.
Светильник. Если не хочется портить облицовку ступеней, возможно приобрести световые прожекторы. Обычно их размещают сбоку ступеньки около стены или под перилами точечно. Фиксируют их либо на самоклеящуюся основу, либо на болты. В некоторых моделях можно отрегулировать направленность света благодаря поворотной головке.

Фонари на перила. Довольно эффектный вариант освещения. Фонарь крепится на балясины. Благодаря такой установке освещаются ступени, перила и вся лестничная конструкция в целом. Поэтому для достаточной освещенности лестницы иногда хватает одного или двух светильников.
Настенные лампы. Светильники врезаются в стену точечно по всей длине лестницы. Смотрится это очень стильно и необычно.

Настенное бра – это еще более простой вариант освещения, не требующий особого вмешательства в облицовку стен. Светильники крепятся к стене и подключаются к сети электропитания. Для обеспечения хорошей освещенности достаточно установить несколько бра, так как они обладают большой мощностью.

Подсветка такого типа может включаться механически или автоматически, если установить датчик движения. Обычно устанавливают по одному выключателю вверху и внизу для включения и выключения одновременно всех бра.

Чтобы установить бра по завершении ремонта, следует заранее обеспечить наличие выходов проводов. Если не учесть это заранее, то можно проложить проводку по стене или проштробить углубления. Как альтернатива этому можно установить светильники, которые работают от внешних аккумуляторов.

Люстра в пролете – это самый эффектный и дорогой способ освещения. Люстра идеально подойдет для многомаршевой лестницы. Как правило, такие конструкции встречаются в местах общественного пользования, таких как гостиницы, театры и в исторических местах – дворцах и больших имениях.

Внешне такая люстра отличается своей массивностью и длиной. Ее задача – осветить полностью весь лестничный проем целиком. Она подвешивается к потолку верхнего этажа и спускается на протяжении всех лестничных пролетов. Отлично подходит для освещения винтовой лестницы.

Светодиодная лента – это гибкая лента с множеством энергосберегающих светильников. Такие приборы отличаются многообразием цветовой гаммы. Их довольно просто установить в любое место. Крепятся они, как правило, благодаря своей липкой стороне при наличии или сажаются на клей. Такие светильники не нагреваются, а поэтому они полностью безопасны.

К ленте крепится два блока питания, один преобразует электрическую энергию для освещения, другой служит для подключения к электросети. Кроме того, она является энергосберегающей. Количество потребляемой электроэнергии при этом составляет 12 или 24 Вольт. Количество рабочих часов составляет примерно 50 тысяч.

Для достижения большей освещенности или для возможности выбора того или иного варианта подсветки в зависимости от условий иногда устанавливают комбинированную подсветку, совмещая, например, точечную и настенную. Такой комплект – это интерактивная новинка современности.

Подсветка лестницы своими руками (инструкция)

Довольно оригинально и красиво выглядит подсветка лестницы светодиодами. Световые эффекты служат залогом комфортного передвижения, преображают до неузнаваемости интерьер. Оборудование продается в полном комплекте, поэтому при наличии элементарных знаний можно выполнить сборку системы своими руками.

Обычная

Для простой подсветки от сети потребуется выключатель. Боковые поверхности или свесы ступеней оснащаются светодиодной лентой. Система запускается кнопкой, находящейся на стене. Для работы вам понадобятся алюминиевый профиль, ножницы по металлу, линейка или рулетка, саморезы, сверло и шуруповерт.

Процесс устройства светодиодной подсветки от электросети выглядит следующим образом:

На каждой ступеньке лестницы или на стыке между стеной и ступенями нужно установить алюминиевый профиль, который закрепляется при помощи саморезов.
Установленный профиль необходимо обезжирить. Для этой цели обычно применяется спирт, уайт-спирит или другое средство.
Светодиодную ленту нужно разрезать на отрезки, длина которых соответствует ширине ступеней, можно делать их на 5-8 см меньше.
С ленты убирается защитная пленка, готовые элементы приклеиваются к установленному заранее профилю.
Далее необходимо вывести контакты для светодиодов. Делается это с обеих сторон лент, крайние контакты подключаются к общему электрокабелю.
Остается только подключить контроллер и блок питания, запустить систему. Для скрытия светодиодной ленты на профиль можно установить пластиковый плинтус.

На видео: как и к чему подключить светодиодную ленту.

Автоматическая

Схема основана на взаимосвязи датчика и контроллера (преимущественно использовать устройство ардуино/arduino). Сенсорные датчики устанавливают непосредственно напротив нижней и верхней ступеней, и при движении происходит активация контроллера светодиода.

Для сборки автоматической системы, нужно приобрести следующие составляющие:

контроллер — главная составляющая всей схемы, подходят для большинства лестниц;
плата со схемами, необходимая для установки контроллера;
драйвер светодиодов — микросхема, соединяющаяся с выходами контроллера;
датчики сенсоров — именно они будут реагировать на движения;
фотоэлемент, который устанавливается, чтобы свет не включался днем;
также потребуются провода для подключения и соединения всех составляющих.

Перед началом монтажа своими руками требуется собрать схему и запустить в тестовом режиме, чтобы убедиться, что составляющие в рабочей форме. Для этого нужно:

Подключить контроллер к компьютеру и загрузить управляющий код.
Установить контроллер на плату, соединить с драйверами светодиодов и подключить к выходам на ленты.
Сделать дополнительные два вывода для сенсоров, отвечающих за включение света.

Помимо выше указанных составляющих, рекомендуется также установить выключатель, который позволит отключить систему или переключить на постоянный режим.

На видео: умная подсветка лестницы — как это работает.

После сборки системы начинается установка. Автоматическая светодиодная подсветка лестницы ардуино своими руками монтируется в следующем порядке:

От лент отрезается необходимое количество фрагментов.
Ленты на концах закрываются специальными коннекторами.
После обезжиривания ступенек ацетоном приклеиваются светодиодные ленты.
Напротив нижней и верхней ступеней делаются отверстия, в которые устанавливаются подрозетники и утапливаются сенсорные датчики.
Провода от датчиков заводятся по штробам под ступени, а на косоуре крепится кабель-канал.
Коробка модуля управления помещается в закрытом месте, часто — под лестницей.
Проводники соединяются, после чего кабеля подключаются к коннекторам на плате.

После тестовой проверки, если не выявлено никаких неполадок и неточностей, данная система запускается на постоянный режим работы.

На видео: процесс монтажа и подключения автоматической подсветки лестницы.

Ознакомившись со способами организации освещения лестницы и поняв, какие типы осветительных приборов лучше использовать в каждом индивидуальном случае, можно смело сделать разработку собственной схемы. Также понадобится составить перечень необходимых материалов и используемого оборудования.
