Светодиодная подсветка в квартире или доме своими руками: виды led лампочек, что нужно знать для самостоятельного монтажа и какой инструмент потребуется?

Немного о терминологии

Основная часть проблемы в подключении светодиодного светильника к бытовой электросети 220 (230) В – неоднозначность терминологии.

Термином «светодиодный светильник» сегодня называют:

Дискретные светодиоды или светодиодные ленты.
Сборки светодиодов в корпусе, с отражателями, рассеивателями и прочей оснасткой.
Полноценные светодиодные устройства в корпусе со встроенным устройством согласования.

Таким образом, вопрос подключения к сети можно разделить, как минимум, на 2:

Подключение полноценного светильника со встроенными цепями согласования.
Включение в сеть 220 В дискретного светодиода, светодиодной ленты или сборки в корпусе без согласующих устройств.

Соответственно, вопрос в таком варианте в рассмотрении не нуждается и требует (и то не во всех случаях) только правильной трассировки кабельной линии.

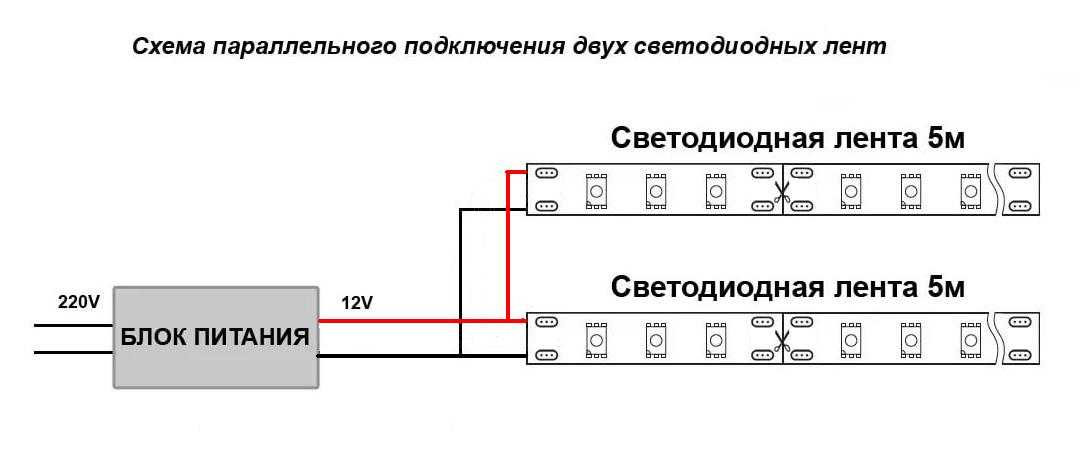

Некоторые сложности могут возникнуть только при подключении нескольких таких светильников. Основная проблема при этом – выбор схемы подключения.

Второй вариант, когда осветительный прибор не оснащен согласующей схемой, требует большего внимания. Здесь необходимо:

Правильно выбрать устройство сопряжения, соответствующее параметрам прибора и условиям эксплуатации.

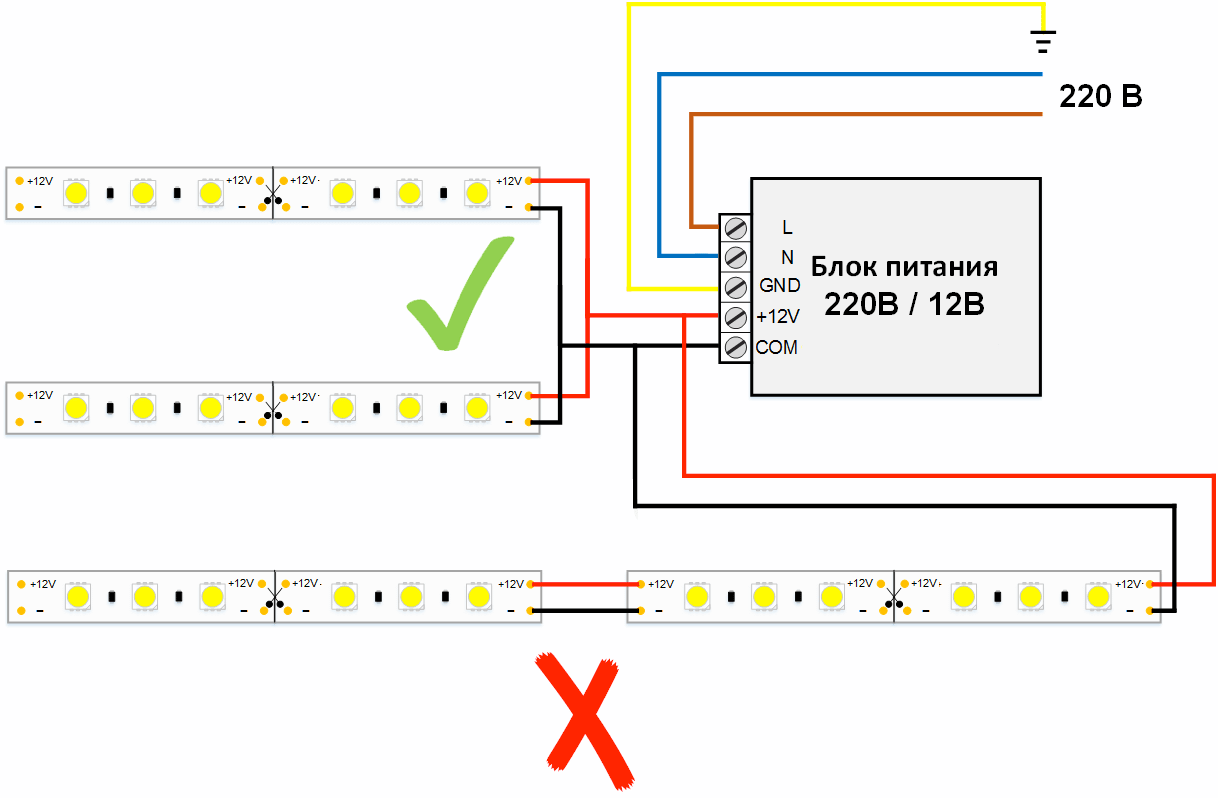

В случае с несколькими светильниками – определить схему подключения.

Правильные светодиоды на 10 Вт

Известные всем дешёвые светодиоды (см.ниже) заявляются как 10 ваттные. Покупал в разных местах на Ali и Banggood, в том числе и по рекомендации отзывов mysku.ru. Качество везде одинаковое слабое, реальная мощность 4 Вт, если дать ток больше 0,4 А, через 2-3 месяца деградируют. Тёплые дают откровенно жёлто-зелёный свет, холодные – синят.

Засветка на миллиамперах равномерная.

Далее условимся называть:
Led 1 – «холодный» Cheapest, размер 20х20 мм, подложка алюминий 1 мм.
Led 2 – «теплый» Cheapest, 24х24 мм, подложка алюминий 1 мм.
Led 3 –дешёвый неудачник 20х29 мм, подложка 1,5 мм магнитится.

Вольтамперная характеристика в амперах:

Дополнение. Просили измерить сравнительную освещённость на одном токе. Люксметр на смартфоне с расстояния 0,8 м. Для сравнения приведена настольная лампа с рефлектором.

Для продления жизни диодов нужно, чтобы они работали на неполную мощность.
Для понимания жизни светодиодов мне помог видеоролик А.Гурьянова — www.youtube.com/watch?v=ovecS8z8TFw

Корпус светильника используется от потолочного люминесцентного 2х36W, размером 126х16х7 см, покупал без ламп за 600 р.

Блок питания PS-65-R12 использован от ненужного спутникового тюнера. Он имеет регулировку выходного напряжения в небольших пределах 9-14 В и максимальный ток 5,2 А. Я подобрал 9,75 В. При этом ток каждого диода с учётом выравнивающих резисторов 1 Ом, подключенных последовательно, получился в среднем 0,6 А, а напряжение 9,22 В. Суммарный ток от блока питания 4 А, от большего сильно греется. Общая мощность, потребляемая светодиодами получилась 36,88 Вт.

В результате света достаточно, но освещенность замерить нечем, впрочем смартфон показывает 3050 «попугаев».

Beweis:

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т.д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Несколько слов о COB-светодиодах, их отличия и особенности

Максимальная рабочая температура

Рабочая температура — одна из важнейших характеристик светодиода. При работе выделяется большое количество тепла, переизбыток которого может привести для начала к падению интенсивности светоизлучения, а в дальнейшем и к полной порче светодиода. Некоторые сверхяркие кристаллы способны разогреваться до температуры 150˚ С.

Производители ввели понятие «максимальная рабочая температура» для определения пределов температурного режима, в котором работа лед источника будет оптимальной. Значение допустимой температуры обозначаются в общих паспортных данных.

Для борьбы с избыточной температурой применяются алюминиевые и медные термоотводящие радиаторы. Маломощные SMD светодиоды монтируются на плату (подложку), которая также выступает и в роли охладителя. Для улучшенной теплоотдачи место соединения светодиода и радиатора смазывается термопастой.

Параметры сверхярких светодиодов от 10W

Рассмотрим особенности мощных светодиодных матриц белого света. Чтобы удешевить стоимость, китайцы решили ставить кристаллы поменьше и похуже на 0,5W и 0,75W, для которых номинальный ток 150мА и 220мА. Для них 300мА будет слишком много, они будут сильно деградировать и греться. Хорошие должны иметь длину и ширину от 30*30mil до 45*45mil.

RGB на 10W

Когда делаете выбор в магазине, то используйте эту информацию для вычисления реальных параметров мощных матриц от 10вт, 20вт, 30вт, 50вт, 70вт, 100вт.

Для визуального определения качества мощного светодиода, используйте геометрические параметры. Лучше всего если чипы под люминофором будут квадратные. Прямоугольные — это практически гарантия завышенных характеристик.

Характеристики

Параметры 10-ваттного светодиода позволяют ему пользоваться большим спросом в линейке сверхъярких LED. Напряжение питания колеблется в пределах от 9 до 12 Вольт. Угол свечения — 120° – график изображен ниже.

Номинальный прямой ток равен 1 А, пульсирующий прямой ток – до 2 А. Световой поток находится в пределах 600-1080 лм. Для сравнения, лампе накаливания 75 Вт соответствует свечение в 935 лм. Таким образом, можно ориентировочно прикинуть, насколько яркое свечение будет у данного полупроводникового прибора. Обратное напряжение составляет 50 В. Срок службы, в зависимости от производителя, 30-100 тысяч часов. Рабочая температура находится в диапазоне от -30°С до 80°С. Цветовая температура светодиода на 10 Вт охватывает спектр от 2300 К (теплый белый) до 10000 К (холодный белый).

Как сделать правильный расчет сопротивления для светодиода?

Можно выделить три основные методики: при помощи онлайн калькулятора, расчет при помощи программы, установленной на компьютер и вычисление сопротивления резистора самостоятельно при помощи формул.

Расчет онлайн

Использовать калькулятор, который можно найти в интернете на многих сайтах применяемого при расчете необходимого параметра сопротивления. В этом случае вводятся паспортные данные светодиода, количество последовательно соединенных приборов и напряжение источника питания.

По справочнику узнать следующие параметры:

номинальное напряжение полупроводника;
рабочий ток светодиода.

Ввести все необходимые данные в готовую форму.

Получить готовый номинал ограничительного сопротивления и его мощность.

Расчет с помощью калькулятора

Есть программы вычисления данных сопротивления для ограничения прямого тока светодиода, которые можно приобрести в электронных магазинах, на оптических дисках или скачать с бесплатных сайтов. Установить калькулятор на компьютер. Определить напряжение питания цепи и количество последовательно соединенных светодиодов.

Запустить программу.
Ввести исходные данные.
Получить сопротивление для резистора и его мощность рассеивания.

Расчет вручную

Для расчета вручную нужно вспомнить закон Ома: I = U / R . Узнать исходные данные:

напряжение источника питания;
его прямой ток;
прямое напряжение прибора;
определиться с количеством элементов в цепи и со схемой их включения.

Наиболее распространены две схемы питания светодиодов:

Расчета схемы последовательного соединения светодиода и резистора.

Сумма напряжений на светоизлучающем приборе VD 1 и на сопротивлении R 1 должно равняться напряжению источника питания — U пр. Ток, проходящий через светодиод и через резистор – равны между собой — I пр.

Исходные данные: U пр=3В, I пр=20мА, U ип-12В.

Рассчитать напряжение на R 1: U R 1 = U ип- U пр. U R 1 =12-3=9В.

Имея эти данные можно высчитать сопротивление ограничительного сопротивления в цепи: R 1= U R 1/ I пр. R 1=9/0,02=450Ом.

Сопротивление в цепи ставят для ограничения проходящего тока, при этом выделяется тепло

Важной характеристикой резистора является параметр «рассеиваемая мощность». Если ее недостаточно, то происходит перегрев элемента, подгорание и изменение параметров вплоть до разрушения, что приведет к неисправности цепи. Поэтому необходимо рассчитать и мощность рассеивания: P = I * U

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U

P R 1 =0,02*9=0,18Вт

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U . P R 1 =0,02*9=0,18Вт.

В результате расчетов получится, что для устойчивой работы прибора с параметрами U пр=3 В, I пр=20 мА в цепи с источником постоянного тока напряжением 12 вольт необходим резистор сопротивлением 450 Ом мощностью 0,18Вт.

Расчета для схемы последовательного соединения резистора и трех светодиодов.

Подобный расчет можно провести и для цепи с последовательно соединенными одним сопротивлением и тремя светоизлучающими элементами. Их количество может быть произвольным, но при условии, что сумма напряжений на них не менее напряжения источника питания.

Все приведенные выше расчеты справедливы и для этой схемы. Разница лишь в том, что для питания трех последовательно соединенных элементов будет необходимо не 3 вольта, а в три раза больше. Для питания трех светодиодов требуется 9 вольт, а на резисторе будет падение напряжения: U R 1= U ип — ( U VD 1+ U VD 2+ U VD 3 ). Получается 3 вольта. Ток в цепи не изменится, потому, что через три последовательно соединенных светодиода будет проходить тот же ток — I пр=20мА.

Изменятся соответственно и параметры резистора. R 1= U R 1/ I пр. R 1=3/0,02=150Ом.

Мощность тоже поменяется: P R 1 =0,02*3=0,06Вт.

Для тех, кто не очень хорошо знаком с резисторами: промышленность выпускает резисторы с определенными номиналами. Если требуется элемент с такими данными – 50Ом, 0,18Вт, а их в наличии нет, тогда можно использовать 51Ом, который есть в линейке номиналов и 0,25Вт, что выше требуемого значения и подойдет не хуже расчетного значения.

Также можно подобрать нужное значение, соединяя элементы последовательно или параллельно. При последовательном соединении значения сопротивления суммируются. При параллельном – рассчитывается по специальной формуле.

Альтернативой пассивным элементам в схеме ограничения тока можно отметить стабилизаторы тока, которые намного сложнее, но работа их более надежна и экономична.

Основы подключения к 220 В

Светодиод – полупроводник, пропускающий электрический ток исключительно в одном направлении. Большинство светильников оснащаются специальными драйверами, преобразующими переменное электричество в постоянное 12, 24, 36 или 48 В. Что касается промышленной сети, то она выдает синусоидальное напряжение 220 В (среднее значение, всегда имеются небольшие перепады) с частотой 50 Гц.

При таком раскладе светодиод будет работать на определенных полуволнах – мигать с частотой 50 Гц. Впрочем, человек не способен заметить мерцание. При подаче электричества в обратном направлении элемент прекратит светиться, но без должной защиты может выйти из строя.

Безопасность при подключении

В случае подключения светодиодов к сети 220 В нужно учитывать тот факт, что выключатель светильника полностью размыкает фазный провод. Ноль прокладывается общий на комнату. Часто в электрической сети нет заземления, поэтому угрозу представляет нулевой провод, имеющий определенное напряжение относительно земли.

По данной причине при монтаже к сети желательно отключать и нулевой, и фазный провода, используя специальную автоматику, что позволяет избежать поражения током.

Главные нюансы при построении цепи с подключением светодиодных осветительных приборов к сети 220 В связаны с выбором подходящего по параметрам гасящего резистора или конденсатора. Переменный ток в розетке может оказывать разрушительное действие на все полупроводники, пропускающие электричество исключительно в одном направлении. При грамотном ограничении амплитуды тока и расчете нужного амортизационного запаса цепь будет полностью защищена от выгорания и короткого замыкания, что обеспечит долговечность и надежность.

Расчет подключения светодиодов в схемах на 12 и 220 воль т

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 воль т в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

Uпит = 12В – напряжение в автомобильном аккумуляторе;
Uпад = 2,2В – питающее напряжение светодиода;
I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 воль там. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 воль т. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.

Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Подделки от LatticeBright

Индустрия подделывания процветает, раньше было достаточно упомянуть бренд Крии, и светодиодные фонари и лампы хорошо продавались. Теперь появились специалисты, типа меня, которые публикуют информацию про махинации китайцев. Теперь без специальных знаний и опыта сложно отличать настоящий от копии.

Светодиоды производства китайской компании LatticeBright (сокращенно LB) делаются максимально похожими на настоящие светодиоды Cree. Естественно компания КРИ не будет продавать свои технологии китайским производителям, зачем им конкуренты в сфере высококачественных led диодов.

Когда информация о этих подделках всплыла на зарубежных форумах, все побежали проверять свои фонарики, лампы купленные в китайский магазинах ширпотреба. Половина народу материлась и бурно ругалась, у многих оказались копии.

Модельный ряд полностью скопирован, включая маркировку

Всё было аккуратно украдено и тщательно скопировано с точностью 99%, включая маркировку чипов. Даже есть свеженькие модели XHP50, оперативно трудятся.

LatticeBright втихаря производили и продавали некоторым заводам, а они впаривали нам, ведь это же Cree, сами посмотрите. Отличить очень сложно, надо иметь опыт и сравнивать непосредственно держа в руках оба образца. Даже я не подозревал о таком клонировании, надо будет проверить свои аккумуляторные светодиодные фонарики. Чую, что там не оригинальные led чипы стоят. Трудолюбивые китайцы в подвалах копируют Osram и Philips, скопированные Philips MZ я уже встречал.

Светодиод 10 ватт

светодиод на 10 вт

Переход на более экономичные схемы освещения без потери мощности сделал довольно популярными так называемые сверхъяркие светодиоды от 10вт. Светодиод может найти себе несколько применений, но существуют некоторые нюансы, которые следует учитывать, проектируя схему с его использованием.

Характеристики светодиодов на 10 вт

Устройства с одинаковой мощностью могут существенно отличаться друг от друга. Производители выпускают устройства для различных целей, поэтому стоит подробней рассмотреть основные параметры:

Световая температура. Светодиод на 10 ватт может охватывать весь диапазон в 2300-10000 К или работать только в определенной его части. Этот параметр отвечает за оттенок свечения (желтовато-белый, теплый белый, ярко-белый и холодный-белый). При этом светодиоды, имеющие маркировку t10 (автомобильные) как правило, рассчитаны на 2 последних отрезка.
Индекс цветопередачи.
Время работы. Светодиоды с мощностью 10 ватт могут работать 50-150 тыс. часов.

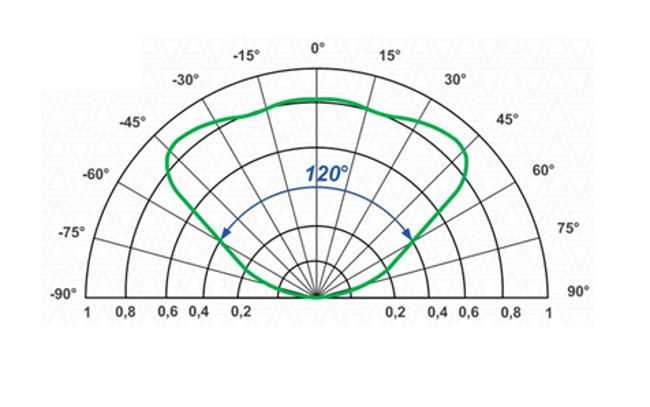

Угол свечения (рассеивания). Зависит от области применения; для прожекторов хватит и 100-150 градусов, автомобильное освещение с маркировкой t10 рассчитано на 360 градусов. В сущности теперь отсутствует необходимость во всевозможных линзах и рефлекторах, так как при мощности в 10w светодиоды обладают довольно большим углом свечения.
Диапазон рабочих температур. От этого параметра зависит не только то, куда может быть установлен светодиод на 10w. Верхняя граница температур очень важна при подборе радиаторов, предохраняющих устройство от преждевременных перегревов и поломок. В современных устройства доходит вплоть до 100 градусов.
Температура хранения светодиодов на 10 вт лежит в пределах 40 ~ +100 ° C.
Размер устройств обычно измеряется в мм.
Конструкция. В зависимости от назначения, светодиоды на 10w могут быть выполнены в нескольких вариациях. Автомобильные лампы t10 могут также различаться по размерам (типы цоколя также измеряются в мм). Обычные светодиоды на 10 ватт могут стоять на алюминиевой «звезде». Такая площадка имеет пятачки под провода и вырезы для подключения к радиатору.

Светодиоды для автомобиля (цоколь t10)

Светодиодные лампы мощностью в 10w могут найти себе несколько применений (освещение салона, номерных знаков, багажника), но чаще всего они устанавливаются в качестве габаритных огней. Несмотря на то, что светодиоды справедливо считаются более надежными, чем лампы накаливания, при их установке в цоколь t10 можно столкнуться с некоторыми сложностями.

Стоит учесть следующие факторы:

конструкция должна быть защищена от влияния вибраций;
источники тепла существенно влияют на работоспособность автомобильных ламп мощностью в 10w;
светодиод может существенно терять яркость при неправильной эксплуатации.

Схемы на 10-ватных светодиодных лампах

Сфера применения устройств зависит также и от их мощности, которая в данном случае равно 10 вт. Светодиод такого типа может называться сверхъярким и использоваться при разработке ярких фонариков или прожекторов. Сложность применения заключается в том, чтобы правильно обеспечить охлаждение прибора. Для этого следует правильно рассчитать площадь рефлектора (не менее 100мм²) и его минимальную толщину сечения (около 4-6 мм), что справедливо и для светодиодных матриц мощностью от 10 вт.

В целом светодиод на 10w имеет свои особенности, и его монтаж не всегда является целесообразным, но при этом нельзя не отметить существенный выигрыш в яркости, особенно в сравнении с лампочками на 60-100 w и экономию пространства в сотни мм (что иногда – весьма существенно).

Как отличить СМД 2835 от 3528

Существует еще один тип светодиодов, которые нередко путают с 2835, – это smd 3528. Мало того, что вводят в заблуждение цифры, так обе модели имеют одинаковые размеры. Тем не менее это абсолютно разные приборы, причем светодиоды 3528 имеют гораздо более скромные характеристики:

Мощность – 0.06 Вт.
Световой поток – 6 лм.
Угол излучения – 100 градусов.

Таким образом, если ты спутаешь эти приборы, то у тебя на руках окажется, к примеру, лента или лампа с удельной мощностью 3.6 Вт/м вместо ожидаемых 14.4 и со световым потоком в 360 лм/м вместо 1200.

Как же отличить один тип светодиодов от другого? Сделать это несложно, поскольку конструктивные особенности каждого из них видно даже невооруженным глазом:

Во-первых, кристалл у smd 2835 покрыт компаундом на всей площади корпуса, а у модели 3528 покрытие занимает лишь небольшой круглый пятачок. Кстати, именно из-за такого маленького пятачка угол рассеивания последнего сужен до 100 градусов.

Во-вторых, поскольку smd 2835 имеет минимум вчетверо большую мощность, он сильнее нагревается, а значит, требует более эффективного отвода тепла. А роль теплоотвода, как я уже говорил, исполняют выводы прибора – они у этого типа светодиодов намного больше.

Вот мы и разобрались со светодиодами и светодиодными лентами smd 2835. Теперь ты знаешь, где они используются, какими характеристиками обладают и чем отличаются от изделий похожих типов.

Для каких целей ты собираешь конструкцию?

Дежурный свет

Общее освещение.

Декоративная белая подсветка.

Локальное освещение

Декоративная цветная подсветка.

Какое питание будет у конструкции?

Батарейки

Миниатюрные аккумуляторы

Аккумулятор достаточно большой емкости

Бортовая сеть автомобиля

От сети 220В.

Будут ли светодиоды установлены на радиатор?

Нет, для радиатора места нет

Да, на радиатор больших размеров.

Радиатор будет, но небольшой

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

Перепройти тест!

Предыдущая
СветодиодыХарактеристики мощных светодиодов 5730 и их применение
Следующая
СветодиодыКорпуса и маркировка SMD диодов и стабилитронов

Спасибо, помогло!6Не помогло

ТОП-10 производителей

Рынок светодиодных лент крайне сложен. В нем представлены устройства многочисленных брендов, среди которых популярны:

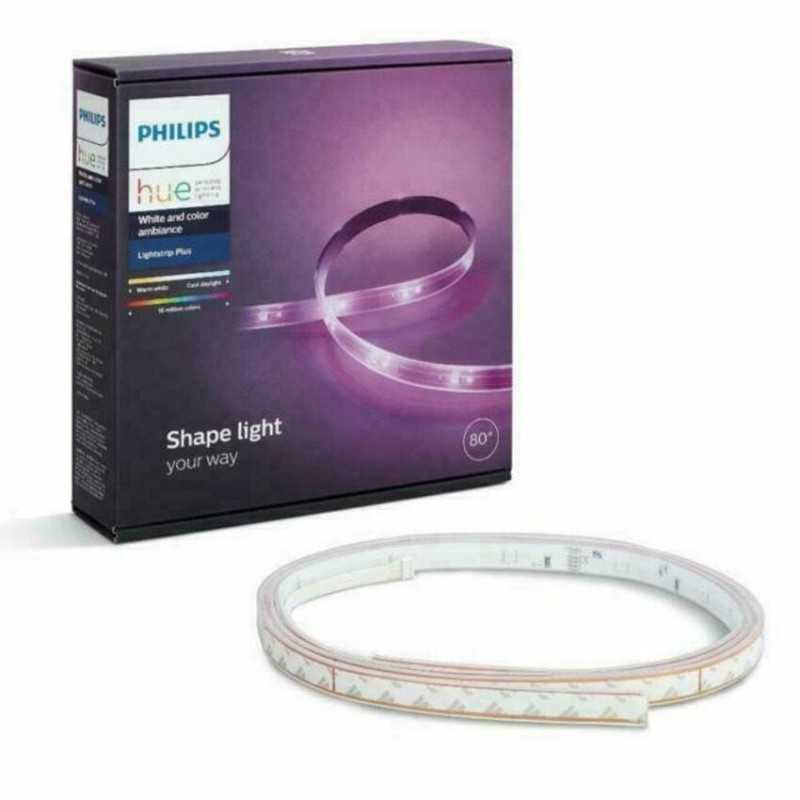

Philips

Мировой гигант, который же более 20 лет занимается выпуском высокотехнологичных светодиодных плат. Модели этой фирмы надежны, функциональны и просты в управлении. Доступны варианты длиной от 2 до 10 метров. Некоторые аппараты поддерживают технологи удаленного управления или даже синхронизации с голосовыми помощниками.

Osram

Немецкая компания, давно занимающая достойное место в списке лидеров в производстве осветительного оборудования. Создает преимущественно многоцветные решения для широкого потребителя. Линейка LinearLight Flex и вовсе рассчитана на профессиональное промышленное применение.

TDM Electric

Российский бренд, предлагающий самые мощные и долговечные светодиодные ленты для витрин, рекламных баннеров, холодильных установок, лифтов и тому подобного. Системы подходят для украшения квартир и домов, а также полезны при зонировании больших пространств. Обычно используются светодиоды SMD2835, имеющие увеличенную светоизлучающую поверхность. Модели с защитой IP65 также подойдут для установки на улице.

Cree

Производитель светодиодов, который также занимается выпуском гибких плат. Именно под этим брендом продаются самые яркие и мощные светодиодные ленты на 12 вольт. Серия Cree Xlamp имеет относительно невысокое энергопотребление, но при этом обеспечивает яркость 80-100 Люмен на Ватт. Так что модели этого производителя могут применяться в качестве основного источника освещения в помещениях. Специальные алюминиевые радиаторы помогут отвести лишнее тепло и продлить ресурс изделий.

Paulmann

Еще один немецкий бренд, создающий универсальные диодные системы для самых разных целей. Продукция может применяться для дополнительного освещения улиц, оформления ночных клубов или зонирования крупных помещений. Фиксация на поверхностях обеспечивается за счет надежного клейкого слоя. Популярны серии YourLED, YourLED Eco и MaxLED, различающиеся интенсивностью излучения и методами удлинения.

Geniled

Диодные ленты этого бренда отличаются устойчивостью к влаге. Поэтому они активно применяются на кухнях, в ванных комнатах и других местах с повышенной влажностью. Защиты обеспечивается особой эпоксидной смолой, которая оказывается гораздо более эффективной, чем стандартный силикон. Специальная геометрия изделий упрощает резку, а также делает монтаж заглушек и блока питания более безопасной.

FORZA

Китайская фирма, предлагающая лучшие решения для подсветки потолков больших помещений, двором и залов. Такие ленты позволяют полностью отказаться от обычных ламп, поскольку при экономном энергопотреблении они создают достаточный световой поток для освещения комнаты. Можно резать ленту на кусочки, а также экспериментировать с формами подсветки. Основа клеится на любые поверхности, в том числе рельефные обои и штукатурки.

Sveteco

Решения этой фирмы рекомендуется использовать в случаях. Когда требуется продолжительное освещение. Ленты подойдут для установки в жилые комнаты в качестве постоянных источников света. Во время работы диоды не перегреваются, так что потребности в радиаторах и дополнительном охлаждении нет. И даже при круглосуточной эксплуатации ресурс изделия составит не один год.

IEK

Компания производит светодиодные ленты для дома, а также для украшения витрин и окон. Системы поставляются вместе с необходимыми драйверами и контроллерами, так что ничего дополнительно приобретать не требуется. Яркость регулируется при помощи простого устройства. Производится на отечественных заводах. Имеет хорошую защиту от перегрева, замыкания или перегрузок.

Navigator

Российско-китайский производитель, который около 10 лет находится на рынке осветительного оборудования. Создает продукцию с отличным соотношением цены и качества. На заводах уделяют много внимания контролю, так что процент брака незначителен. Ленты способны долго работать даже в сложных условиях, сохраняя характеристики в течение всего времени эксплуатации. Есть как монохромные, так и многоцветные RGB решения.

Светодиодная лента Philips

Технические характеристики

На сегодняшний день светодиоды smd 2835 выпускаются в трех исполнениях:

0.2 Вт;
0.5 Вт;
1 Вт.

Все они одинаковы по внешнему виду и отличаются лишь мощностью кристалла, установленного в корпусе. Отдельно от этих трех типов светодиодов стоит китайская разработка мощностью 0.09 Вт. По сути, это обычная подделка, имеющая стандартную маркировку, но оснащенная маломощным кристаллом со световым потоком в 8 лм.

Стоит такой светодиод недорого, но хуже всего то, что внешне отличить его от нормального фирменного светодиода весьма сложно – кристалл не всегда просматривается через компаунд, и визуально определить его размеры бывает невозможно. В сопроводительной же документации к приборам наши китайские друзья могут указать все что угодно. Единственная возможность не попасть на подделку – не покупать подозрительно дешевые приборы.

Остальные же характеристики светодиодов, включая и китайскую версию, я свел в табличку:

Основные характеристики smd led 2835

Параметр	Светодиод
smd 2835 0.09w	smd 2835 0.2w	smd 2835 0.5w	smd 2835 1w
Потребляемая мощность, Вт	0.09	0.2	0.5	1
Световой поток, лм	8	20	50	100
Рабочий ток, мА	25	60	150	300
Рабочее напряжение, В	3.2	3.2	3.2	3.2
Максимально допустимая температура корпуса, °С	+60	+80	+80	+110
Габариты, мм	2.8 х 3.5	2.8 х 3.5	2.8 х 3.5	2.8 х 3.5
Угол излучения, градусов	120	120	120	120
