Smd 5730: даташит характеристик и параметров светодиода

Где и как используется

• Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
• Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
• Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
• LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
• Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
• Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
• Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Это интересно: Как утилизировать люминесцентные лампы и сколько это стоит — рассмотрим все нюансы

Светодиодная лента WS2811 12 В против светодиодной ленты WS2812B 5 В

Этого не всегда достаточно для точного воспроизведения выбранных вами цветов.

Если вместо этого вы начнете с 12 вольт и получите такое же падение на 2,5 вольт, это будет представлять собой только изменение напряжения 21%, а оставшиеся 9,5 вольт будут давать значительно более точные цвета, чем 5-вольтовая светодиодная лента ws2812b.

Вы можете увидеть разницу в точности цветопередачи между 12-вольтовой WS2811 и 5-вольтовой адресной светодиодной лентой ws2812B здесь, когда они обе выдают яркость 100% для всей светодиодной ленты.

Решение этой проблемы заключается в подаче питания на оба конца цифровой светодиодной ленты методом, называемым инжекцией мощности.

Но в тех случаях, когда частая подача питания невозможна, обычно следует отдавать предпочтение адресным светодиодным лентам на 12 В, таким как WS2811.

В большинстве случаев адресные светодиодные ленты WS2811 являются наименее дорогими, но у них есть несколько недостатков.

Самое главное, что самые дешевые версии светодиодной ленты WS2811 не имеют индивидуальной адресации, обычно светодиодная лента WS2811 имеет один микроконтроллер, который фактически питает 3 светодиодных пикселя или в общей сложности 9 каналов.

Это означает, что на самом деле невозможно управлять каждым светодиодом, вместо этого каждый пиксель в вашем коде представляет собой группу из 3 светодиодных чипов.

В моих тестах адресная светодиодная лента WS2811 показала одно из самых высоких значений энергопотребления, когда светодиоды не горели.

Потребляя 1,27 Вт мощности для своих микроконтроллеров и освещая всю полосу чистым белым светом, мы получаем 1,64 ампера.

Что составляет около 19,68 Вт при полной яркости, вы также можете видеть, что точность цветопередачи действительно хороша на всей 5-метровой полосе, даже без какой-либо подпитки.

Что, как я упоминал ранее, является огромным преимуществом 12-вольтовой адресуемой светодиодной ленты ws2811 по сравнению с 5-вольтовой адресуемой светодиодной лентой ws2812b.

Что касается варианта использования, адресную светодиодную ленту WS2811 следует рассматривать, когда стоимость является важным фактором или когда подача питания не может быть легко осуществлена, но не обязательно, если вам нужно управлять каждым пикселем в отдельности.

Далее в списке идет наиболее распространенный тип адресной цифровой светодиодной ленты, светодиодные ленты ws2812B, в которых, в отличие от WS2811, микросхема контроллера правильно встроена в светодиодный корпус, светодиодная лента ws2812B выпускается только в 5-вольтовом исполнении. , поэтому ему потребуется больше энергии, чем 12-вольтовой пиксельной светодиодной ленте WS2811.

Но меньшие компоненты означают, что для производства этой пиксельной светодиодной ленты требуется меньше материала, и теоретически стоимость ленты должна быть ниже, поскольку каждый светодиод можно контролировать отдельно.

В моем тесте адресная светодиодная лента ws2812B потребляла вдвое меньше энергии, чем ws2811, когда светодиоды не горели.

Но, как и ожидалось, потребляемая мощность светодиодов была почти одинаковой — около 60 мВт на канал, а полная адресуемая светодиодная лента потребляла всего 13,6 Вт. что примерно на 6 Вт меньше, чем у ws2811.

У меня также есть еще одна новая разновидность ws2812B, называемая Eco, в моем тесте версия Eco имела самое низкое базовое энергопотребление, требующее всего 56 мВт при отсутствии горящих светодиодов.

5-вольтовые светодиодные ленты обоих типов действительно изо всех сил пытались воспроизвести точные цвета ближе к концу цифровой светодиодной ленты из-за падения напряжения.

Эко-версия в целом работает немного хуже, чем неэко-версия.

Я использую светодиодные ленты ws2812B RGBIC в качестве адресуемых светодиодных лент RGB общего назначения, они относительно дешевы, имеют огромное разнообразие типов гидроизоляции и цветов полос с различной плотностью пикселей, и они совместимы практически со всеми библиотеками, это означает для управления индивидуально адресуемыми светодиодами.

Монтаж светодиодных лент SMD 5630, 5730

Монтировать такие мощные ленты можно только с применением алюминиевого профиля. Многих это отпугивает, так как стоимость самого профиля, нередко сопоставима или даже превышает цену led ленты.

Некоторые рискуют и наклеивают ее напрямую на мебель или используют для этого дешевые пластиковые кабельные каналы. Делать этого не стоит.

Поначалу все будет гореть и светить исправно, без каких либо нареканий. Однако светодиоды будут нагреваться более 80 градусов, постепенно деградировать, и как следствие – терять свою первоначальную яркость.

Большинство производителей, указывая сроки гарантийной работы светодиодных лент (любых марок), подразумевают под этим то, что в течение данного периода подсветка будет исправно светить со 100% яркостью.

Когда же этот срок выйдет, лента не потухнет, а просто потеряет минимум треть люмен от своих первоначальных характеристик. При перегреве такой срок уменьшается в 2-3 раза.

В первую очередь это относится к герметичным лентам с защитой IP65,68. Мало того, что они покрыты силиконом, так и недостаток теплоотвода, в виде алюминиевого профиля значительно ухудшит общую картину.

А можно как-то выйти из ситуации, если дело не в стоимости алюминиевого профиля, а в невозможности его монтажа и размещения? Например, он никак не подходит по дизайну или портит весь вид подсветки.

Единственный вариант в этом случае – это уменьшить мощность и пожертвовать освещенностью.

Ваша задача добиться того, чтобы общая мощность светодиодной ленты, не была больше чем 10Вт на 1 метр.

Осуществить это можно двумя способами:

искусственно снизить напряжение на блоке питания

Для этого там есть регулятор ADJ. Но хватит ли его регулировочных параметров, можно проверить только опытным путем.

применить при подключении ленты диммер

Тем самым вы понизите яркость, а вместе с ней и нагрев светодиодной подсветки.

Расчёт мощности для выбора блока питания

Залог надёжной работы любой светодиодной ленты – это правильно подобранный блок питания. Выбирать БП для одноцветной led-ленты на SMD 5050 следует по двум параметрам: выходному напряжению и мощности, которую он способен выдать в нагрузку. Выходное напряжение БП должно совпадать с напряжением питания светодиодной ленты. В большинстве случаев оно равно 12 В, реже 24 В. Мощность рассчитывается исходя из длины ленты и её плотности. Для облегчения расчётов существует специальная таблица, где указана мощность потребления 1 метра с учётом типа светодиодов и плотности монтажа. Касательно ленты на SMD 5050 имеем следующие данные:

• 30 led/m – 7,2 Вт;
• 60 led/m – 14,4 Вт;
• 120 led/m – 28,8 Вт;
• 240 led/m – 57,6 Вт.

Здесь значения мощности указаны для режима максимальной яркости. Это значит, что RGB-лента, работая в режиме одно цвета, будет потреблять энергии в 3 раза меньше, т.к. задействован будет только 1 из 3 кристаллов.

Мощность БП определим по формуле:

• P1м – мощность потребления одного метра, Вт;
• N – общая длина всех отрезков, подключаемых к БП, м;
• K – коэффициент запаса по мощности. Обычно К=1,2.

Для подключения RGB-светодиодной ленты на SMD 5050 кроме блока питания понадобится RGB-контроллер. Как правильно выбрать RGB-контроллер, в каких случаях нужен усилитель сигнала и какая схема подключения лучше? Ответы на эти вопросы можно найти в статье «Подключение RGB-лент разной длины».

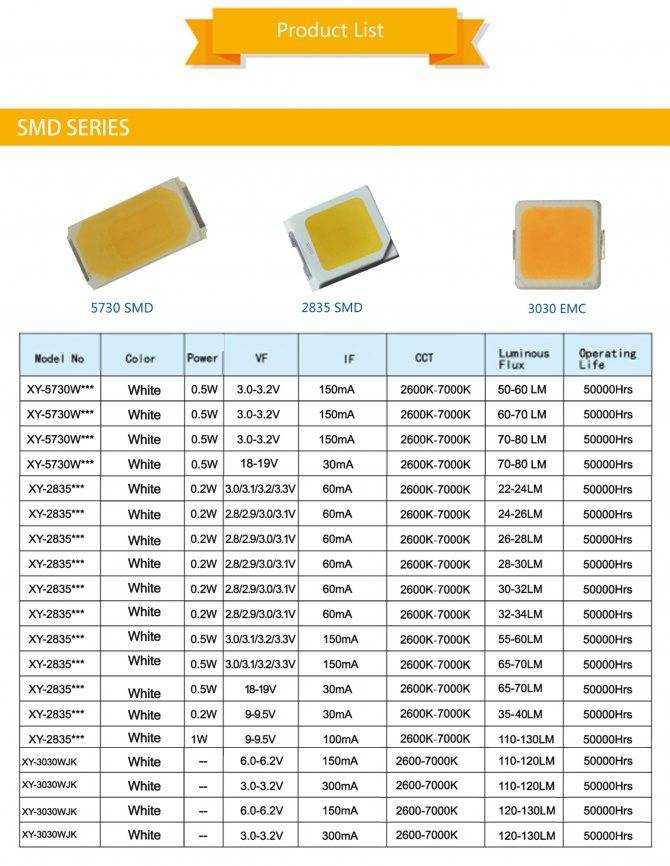

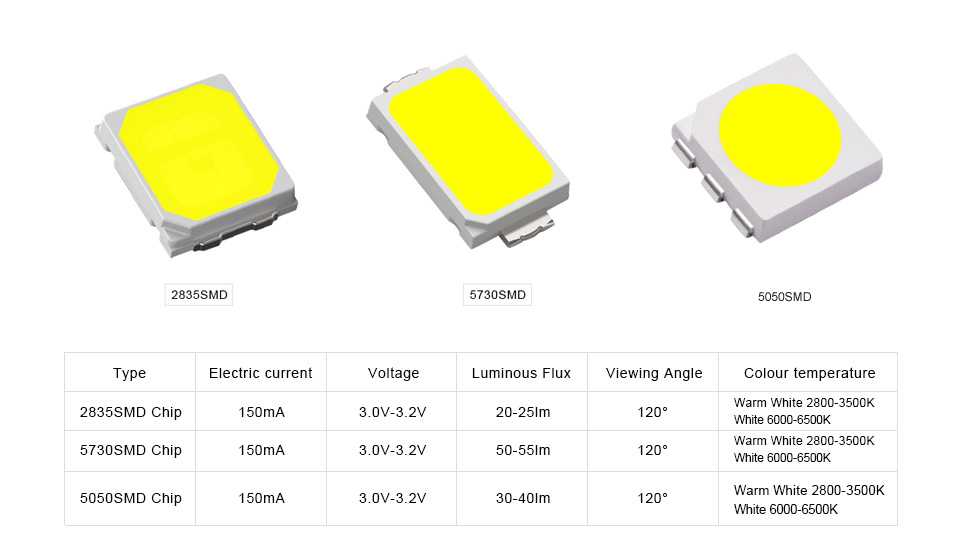

Технические характеристики LED SMD 5730

Внешний вид SMD LED 5730

Светодиод выпускается в формате SMD (безвыводном) в корпусе имеющем размеры 0,57 х 0,3 см и предназначен для монтажа на печатную плату со стороны проводников. Сверления отверстий не требуется.

Светодиод выпускается в двух модификациях – с одним кристаллом и с двумя (иногда маркируется как 5730-1). Характеристики прибора led 5730 удобнее разделить на электрические и оптические. Электрические параметры для двух вариантов исполнения сведены в таблицу.

Количество кристаллов, шт	Потребляемая электрическая мощность, Вт	Падение напряжения, В	Номинальный рабочий ток, мА
1	0,5	3..3,2	150
2	1	3..3,2	300

Важнейший для расчета систем освещения параметр – световой поток – составляет:

• для однокристального исполнения 40-50 лм;
• для двухкристалльного — 100-120 лм.

Первый вариант соответствует лампочке накаливания около 1 Вт, второй – 2..2,5 Вт.

Видео: Температурный тест светодиодов 5730-5630.

Остальные параметры определяются конструкцией светоизлучающего прибора, поэтому для двух модификаций с достаточной для практики точностью их можно принять одинаковыми:

1. Телесный угол излучения равен 120 градусам. Это означает, что с каждой стороны свет виден под углом 60 градусов.
2. Спектр излучения может лежать в интервалах:

• 3000-4000 К (теплый белый);
• 4300 – 4800 К (нейтральный белый);
• 5000 – 5800 (чистый белый);
• 6000 – 7500 (холодный белый).

1. Рабочая температура окружающей среды – от минус 40 до +85 градусов.
2. Индекс цветопередачи CRI=60..80. Верхнее значение относится к хорошему уровню, неискажающему цвет предметов обстановки. Относится к продукции известных фирм. CRI=60 – не лучший вариант, цвета могут выглядеть неестественно. Такое значение параметра имеют дешевые светодиоды неизвестного происхождения.

Важно! Однокристалльный вариант LED выпускается многими производителями. На рынке присутствует много продукции от неизвестных фирм

У таких светодиодов заявленные параметры далеко не всегда соответствуют реальным. Технология выпуска с двумя p-n переходами пока доступна только ведущим изготовителям, поэтому задекларированным характеристикам можно доверять.

Вычисляем реальную мощность

Так как лампочки были куплены в Китае и по минимальной цене в 160 руб, то естественно производитель неизвестен. Используя светодиоды низкого качества, китайцы занижают их мощность, чтобы защитить их от выгорания и малого срока службы. При паспортной мощности SMD 5630 в 0,5 Ватта, в моём случае получаем 0.15 Ватт на один. Это подтвердили сами китайцы, когда общался с ними. Это правило действует и для китайских светодиодных лент 5630 и 5730, не верьте тому что вам обещает продавец в характеристиках.

ЛЕД лампочка высокотехнологично торчит из светильника

Тестирование проводил на кухне и коридоре. Цветовая температура одинаковая, белый дневной свет. Светодиодная лампочка на 60 элементов 5730 светит в 1,5 раза ярче, чем на 42 светодиодах 5630. Это из-за того, что количество диодов больше в полтора раза.

Способы отличить от подделок

SMD 3528 выпускаются различными производителями, такими как LG, Philips, Samsung. Тем не менее, существует большое количество китайских подделок, сильно уступающих по качеству оригиналам. Для удешевления производства практикуется использование чипов меньшего размера при неизменных размерах корпуса, — мощность и яркость таких копий, как правило, в несколько раз меньше, чем у оригинальных образцов.

С первого взгляда распознать подделку довольно сложно, но есть несколько отличительных свойств:

1. Алюминиевое основание. У оригинальных LED основание выполнено из меди, в отличие от поддельных. Теплопроводность алюминия ниже, чем у меди, из-за чего во время работы температура поддельных светодиодов будет выше. Кроме того, алюминий обладает меньшей массой, поэтому при сравнении нескольких предпочтение следует отдавать тем, которые весят больше.
2. Количество часов наработки. Существует стандарт LM80, определяющий количество часов работы перед снижением светового потока до 80%. Добросовестные производители указывают срок службы в соответствии с этим стандартом. Производители подделок ограничиваются общим заявлением часов.
3. Низкая цена. Поскольку копии не могут составить конкуренцию оригиналам по техническим характеристикам, они продаются по заниженной цене.

Мощность лент

Чтобы узнать мощность всей ленты обратитесь к ее маркировке. Если она отсутствует, просто подсчитайте количество светодиодов в одном метре.

Как уже говорилось выше, в оригинальных фирменных изделиях мощность одного светодиода должна составлять примерно 0,5Вт.

Однако чаще всего, в наших магазинах попадаются китайские разновидности, которым далеко до таких показателей.

Конечно, они намного дешевле оригинала (в 1,5-2 раза), зато и мощность диода в такой ленте от силы — 0,15Вт. Причем такие показатели еще более-менее приемлемы.

А вот модели с P=0,09Вт лучше обходить стороной. Максимум что они могут выдать — это 360Лм на метровый отрезок.

При такой освещенности, лучшим выбором будет приобрести светодиодную ленту SMD 5050, а не эту подделку. Хотя разница в оригиналах конечно сразу заметна даже на глаз.

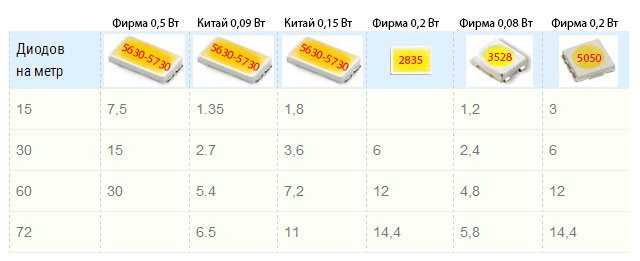

Безусловно, общая мощность ленты напрямую зависит от количества светодиодов на одном метре подложки. Вот сравнительная таблица разновидностей светодиодных лент и их технические характеристики (мощность в ваттах):

Данные показатели не единственно верные, которых придерживаются все производители. Однако в большинстве своем, используются именно мощности приведенные в табличке.

Подсчитав мощность подсветки на диодах 5630, 5730 можно смело подбирать блок питания для них. Как его правильно выбрать не наделав ошибок, можно ознакомиться в подробной статье «Как выбрать блок питания для светодиодной ленты».

Монтаж светодиодных лент

Монтаж светодиодной полосы 5630 проводится на теплоотводящей площади, только тогда обеспечится долговечность конструкции. Для теплоотвода можно использовать алюминиевую полосу, профиль.

Для монтажа потребуется: светодиодная полоса, адаптер, коннекторы, диммеры.

Для подключения не нужны особые навыки, его можно провести самостоятельно.

Продается лента длиной 5 метров в упаковке. Перед установкой надо извлечь полоску из упаковки и удостовериться в ее целостности.

На плате указывается мощность питания (12 В, 24 В, 36 В). Надо провести данное соответствие с источником питания. Мощность источника должна превышать мощность полосы на 25 процентов.

Место для подключения должно располагаться в доступности к подключению в сеть на 220 В.

Если проводить надо не целую ленту, то она нарезается строго по маркированным местам. Такие части соединяются коннекторными разъемами.

Площадь, на которую предполагается производить монтаж, тщательно очищается от пыли и загрязнений. Оборотная сторона полоски содержит клеевое основание, защищенное пленкой. Пленка снимается, полоса прикладывается к плоскости и прижимается.

Особенности конструкции цоколей G9

У всех моделей, маркированных буквой G, штырьки представляют собой прямые тонкие или толстые проволоки. Особенностью цоколей G9 является то, что этот элемент у них загнут в петли. Такая форма позволяет удерживать лампу в патроне еще надежнее. Цоколь G9 размеры, в зависимости от конструкции, может иметь абсолютно разные.

Особое строение имеет обычно и сама колба таких ламп. Помимо всего прочего, она оснащается специальным отражателем, позволяющим получать направленный поток света. Смонтированы осветительные элементы таких лампочек могут быть на одно- или двухсторонних платах (Т либо П-образных). Некоторые модели светодиодов могут состоять из расположенных по кругу параллельных линеек. Иногда оборудование этого типа декорируется также стеклом, меняющим цветопередачу.

Напряжение питания у ламп G9 всегда 220 В. К колебаниям в сети такие конструкции относительно нечувствительны. Допустимый диапазон скачков напряжения для цоколей этой разновидности составляет обычно 165-240 В. Поставляться цоколь G9 220V в специализированные магазины может как с радиатором охлаждения, так и без него.

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность

Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

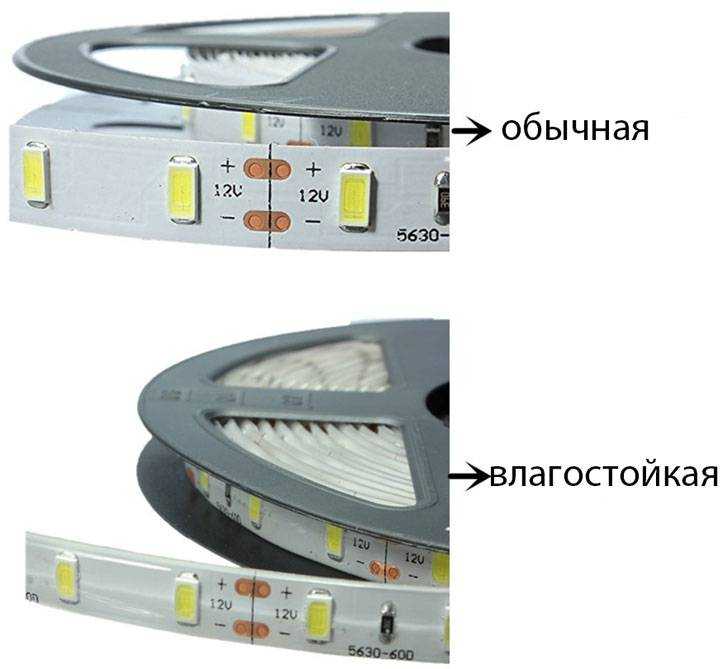

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.

0%

Какое питание будет у конструкции?

От сети 220В.

Аккумулятор достаточно большой емкости

Батарейки

Миниатюрные аккумуляторы

Бортовая сеть автомобиля

Для каких целей ты собираешь конструкцию?

Декоративная цветная подсветка.

Локальное освещение

Общее освещение.

Дежурный свет

Декоративная белая подсветка.

Где и как используется

• Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
• Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
• Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
• LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
• Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
• Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
• Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Это интересно: Как утилизировать люминесцентные лампы и сколько это стоит — рассмотрим все нюансы

Классификация по степеням защиты

Покрытие светодиодных лент специальными составами обеспечивает разные степени защиты. Они классифицируются согласно ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)». В маркировке светодиодных лент указывается их класс защиты. Этот параметр состоит из двух цифр — индексов.

• Индекс 1 — показывает защищенность от попадания посторонних предметов и твердых тел.
• Индекс 2 — информирует насколько безопасно использовать изделие во влажной среде.

Например, если указано IP 20, то это значит,

• индекс 1 — цифра «2» — лента защищена от проникновения в ее корпус предметов диаметром более 12,5 мм (пальцы и что-то подобное);
• индекс 2 — цифра «0» — защиты от влаги нет.

Или если указано IP 65, то это расшифровывается так

• индекс 1 — цифра «6» — полная пыленепроницаемость;
• индекс 2 — цифра «5» — защита от струй, летящих под разными углами.

Цифровые значения индексов 1 и 2 описаны в ГОСТе 14254-96, а также их можно сверить с данными таблиц №1 и №2.

Таблица № 1. Индекс 1, характеризующий защиту от твердых тел, пыли.

Таблица № 2. Индекс 2 (защищенность от попадания влаги)

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

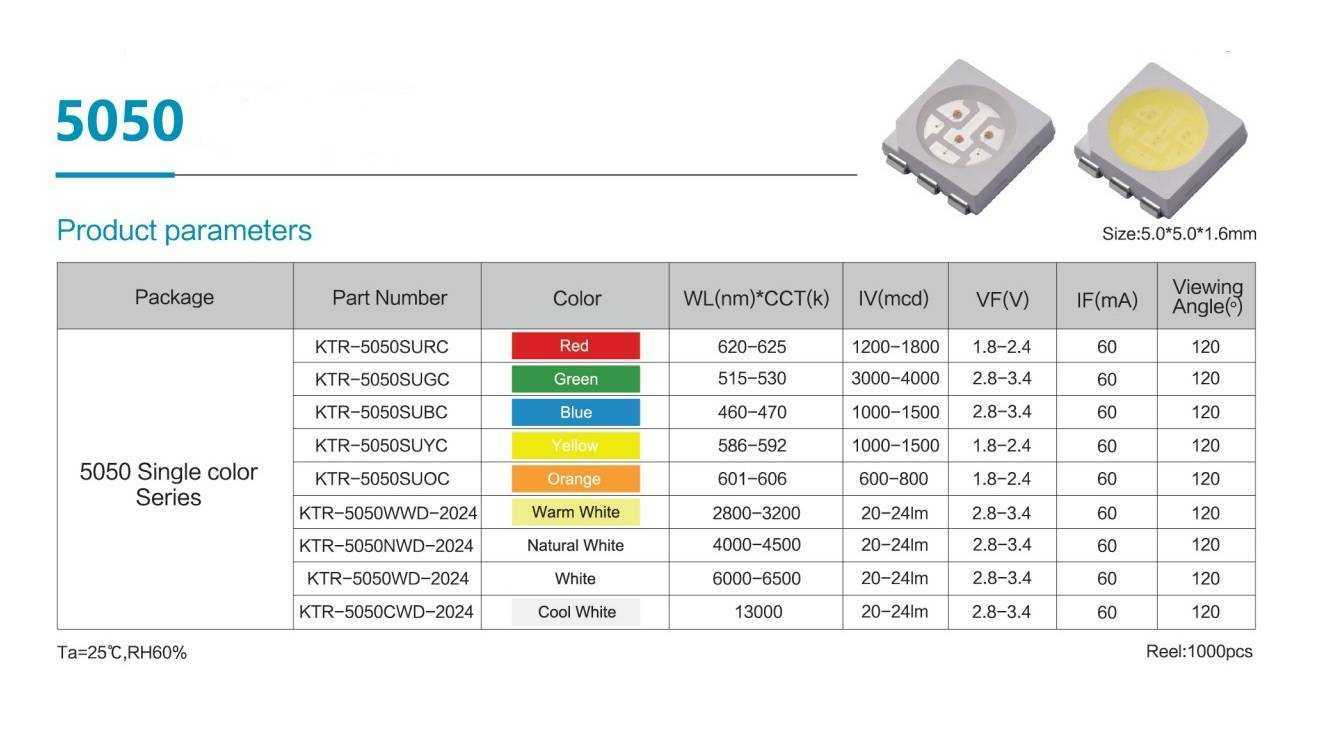

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
