Как подключить светодиодную ленту к 220в своими руками: можно ли без блока питания

Как подключить одноцветную ленту

Одноцветные модели подключаются напрямую к блоку питания. Предварительно к ней припаивают провода или подключают коннектор, а второй конец соединяется с клеммой блока питания, плюс ленты подключается к V+, а минус – V-.

Как подключить несколько светодиодных лент

Две и больше ленты подключаются аналогичным образом при этом, если куски небольшие, до 5 метров общей длины, можно брать питание с контактных пятаков других уже подключенных к конструкции кусочков. Но если общая длина от блока питания до конца последней ленты превышает пять метров – все что больше нужно подключать кабелем прямо к блоку питания!

Подключение двух одноцветных лент

Если вы хотите соединить 2 полосы, или заменить несколько вышедших из строя сегментов, при этом избежать демонтажа всей конструкции используйте коннекторы. Отлично подойдут либо жесткие коннекторы для стыкового соединения, либо же провод с двумя коннекторами на концах.

Если у вас их нет, воспользуйтесь пайкой, для этого нужно залудить небольшой отрезок провода, и припаять его к ленте, вообще ее можно спаять внахлест пятак к пятаку, но это требует мощного паяльника с теплоемким жалом. Здесь уже дело техники.

Соединение двух светодиодных цветных лент

Разноцветные РГБ-полосы можно соединить таким же образом, с помощью паяльника или коннекторов. В плане ограничения общей длины на нее распространяется то же самое правило, что и на одноцветную.

Нужен ли мощный блок питания для светодиодной ленты

Как рассчитать блок питания для светодиодной ленты

Прежде всего, необходимо определить мощность, потребляемую лентами. Для этого мощность одного метра ленты, указанную на ней, умножают на общую длину. Если от одного блока питания подключены светодиодные ленты разных типов, то эту операцию повторяют для каждого типа в отдельности, после чего складывают получившиеся значения. Кроме этого необходимо брать 25-30% мощности запаса для большей надежности и долговечности блока для светодиодной ленты.

Предположим, вы хотите установить на кухне подсветку столов рабочей зоны. Для этого необходимо 2,5м ленты SMD5050 с плотностью 60 диодов на один метр. Мощность такой ленты 14,4Вт метр. Умножаем 14,4Вт на 2,5м. Получаем потребляемую мощность ленты 36Вт. Для получения запаса мощности в 30% 36Вт умножаем на 130% или на 1,30, в зависимости от используемого калькулятора. Получаем минимальную мощность блока питания 46,8Вт. Выбираем ближайшее значение из имеющихся в продаже – 60Вт. Если же необходимо подключить ленты разных типов, то задача усложняется. Предположим, что на кухне подсвечена не только рабочая зона, но и пол. Значит, кроме 2,5м ленты SMD5050 плотностью 60 диодов на метр и мощностью 36Вт подключаем 4м ленты SMD3528 плотностью 60 диодов. Мощность ленты SMD3528 считаем также, как и SMD5050. Получаем 19,2Вт. Складываем полученные значения 36Вт и 19,2Вт. Получаем 55,2Вт. Учитывая 30% запас мощности блок питания нужен не менее чем 71,76Вт. Ближайшее большее стандартное значение – 72Вт. Его и покупаем.

Определив необходимую мощность, можно решить, каких и сколько блоков питания необходимо. Блок недостаточной мощности быстро выйдет из строя, а слишком мощный блок будет дороже необходимого.

Для управления яркостью используется диммер. Его мощность должна соответствовать мощности блока питания.

Определив необходимую мощность, можно решить, каких и сколько бп для светодиодных лент необходимо. Блок для диодной ленты недостаточной мощности быстро выйдет из строя, а блок с лишней мощностью будет дороже необходимого.

Подключение RGB-ленты

RGB-лента подключается через RGB-контроллер. Мощность его выбирается также, как и для обычной ленты. Если от одного контроллера нельзя запитать все отрезки из-за большой мощности ленты или расстояния между ними, то используется RGB-усилитель. Каждый усилитель запитывается через отдельный блок питания, или, если есть возможность, можно несколько усилителей подключить к одному блоку питания. Подробнее об этом рассказывается в статье «Подключение светодиодной ленты«.

Этапы проверки работоспособности БП

Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:

вскрываем блок;
осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;

Лопнувший конденсатор

далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
после этого проверяем микросхему TL494 (аналог KA7500).

Микросхема KA7500

Чтобы проверить TL494 своими руками делаем следующее:

отключаем напряжение в 220 В;
на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;

после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.

Таким образом можно своими руками проверить работоспособность данной микросхемы.

Строение блока питания

Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается. Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.

Распространенные ошибки

Мало того, что от нагрева лента отвалится, так еще и сами светодиоды выйдут из строя довольно быстро.

Некоторые подбирают скобы, которые чуть шире самой ленты и просто пристреливают полоски к деревянным или гипсокартонным поверхностям.

Однако общее число таких пристрелок должно быть не один десяток, а стоит вам промахнуться всего один раз, и дорожка Led подсветки будет гарантировано повреждена.

Как уже говорилось выше, итогом будет короткое замыкание и выход из строя контроллера или самой подсветки.

Никакого эффекта охлаждения, от такого профиля вы не получите. И все светодиоды рано или поздно (скорее рано), у вас сгорят.

Поэтому используйте только материалы предназначенные для данной работы. Не нужно ничего додумывать и экономить.

Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.

А вместе с этим нагревом, будет разогреваться и издавать неприятный и вредный запах слой клея под подложкой. Не всем понравится дышать таким воздухом у себя в спальне.

Кроме того, толстый слой термоклея препятствует отводу тепла, что еще больше провоцирует перегрев светодиодов. С помощью него, вы фактически изолируете ленту от алюминиевого основания, не давая ей толком охладиться.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

где:
0,75 – коэффициент надежности LED;
U пит – это напряжения источника питания;
U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
I – номинальный ток, проходящий через него;
R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

где:
U – это напряжение питания;
I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

где:
I – это ток нагрузки;
U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Как выбрать ленту для светодиодной подсветки

Планируя покупку ленты для устройства светодиодной подсветки своими руками, следует учитывать несколько факторов. Именно они будут определяющими при выборе модели ленты:

Какой тип освещения вы планируете реализовать, используя ленту: заполняющий или основной. Для заполняющего света подойдет лента SMD-3528 с плотностью расположения светодиодов 30-60 на 1 п.м. Для основного освещения необходимо выбирать ленту с количеством светодиодов не меньше 120 на 1 п.м. При этом следует учитывать, что ленты 120-240 светодиодов на 1 п.м. надо монтировать на алюминиевый профиль. Для лучшего охлаждения, во избежание быстрой деградации светодиодов от перегрева.

Если останавливают выбор на ленте SMD-5050, следует учитывать, что световой поток белого света от нее очень слабый. Она подходит только для фонового освещения или реализации декоративных задач. Чтобы реализовать возможность использовать ленту в качестве источника белого света, необходимо выбирать ленту с дополнительными светодиодами белого свечения. Не оснащенная дополнительными светодиодами лента SMD 5050 имеет следующие показатели светоотдачи, соответствующие светоотдаче ламп накаливания:

ТАБЛИЦА 1

Зависимость мощности от количества светодиодов на 1 п.м.

Количество светодиодов на 1 п.м.	Соответствует светоотдаче лампы накаливания (Вт)
30	7,2
60	14,4
120	28,8
240	57,6

Если использование ленты планируется в помещениях с повышенной влажностью или на улице – класс защиты ленты должен быть IP65 это указывается в сертификате, прикладываемом к ленте при продаже. Если ленту планируется использовать для освещения бассейна, фонтана, водоема в саду или для подсветки в аквариуме класс защиты должен быть IP67.

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе

В зависимости от сферы применения, существуют различные классы защиты ленты

В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

› Блок питания для светодиодной ленты

Включать светодиодную ленту напрямую в розетку категорически нельзя, она сразу же сгорит.

Светодиодные ленты питаются напряжением 12 или 24 вольт.

12и вольтную ленту проще приобрести и она стоит дешевле в отличи от 24 вольтовой.

Для того, чтобы преобразовать напряжение 220 вольт в 12, применятся импульсный блок питания. Его основной параметр — мощность, которую он может отдать светодиодной ленте .

Для наглядного примера расчета мощности блока питания возьмем две пятиметровые RGB-ленты SMD 5050 , 30 светодиодов на метр, которые нужно запитать.

Расчет блока питания для светодиодной ленты

Для начало, надо узнать, потребляемую мощность одного метра такой ленты.

Чему равна мощность одного метра ленты, вы можете посмотреть в этих таблицах:

Вот именно такой мощности необходим блок питания, для того чтобы запитать 10 метров светодиодной ленты SMD 5050 c 30 светодиодами на метре.

Открытый блок питания

Этот тоже выдает 100 ватт, но имеет самые большие размеры. Лично я не встречал ни разу, чтобы его использовали для подсветки потолков или стен. Его невозможно спрятать в нишу. Применяется для питания аппаратуры, обычно устанавливается в аппаратные отсеки или специальные шкафы. Его достоинство — это более низкая стоимость.

Компактный герметичный блок питания в пластиковом корпусе

Небольшой размер, легкий, влагозащищенный. Его мощность не привышает 75 ватт. Следовательно, чтобы запитать две ленты, понадобится два блока питания по 50 ватт. Такие блоки применяются для подсветке интерьеров, т.к. его проще спрятать.

Герметичный блок питания в алюминиевом корпусе

Мощность такого бока 100 ватт, его одного достаточно, чтобы запитать сразу две ленты. Вес этого блока больше килограмма и имеет большой размер. Такой блок применяется в основном, для подсветки уличных вывесок, т.к. очень надежный и хорошо защищает от внешних воздействий (дождь, солнце, мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Характерные ошибки при подключении

При подключении ленты к сети через блок питания самой распространенной ошибкой является неверный расчет мощности. Поэтому при первом включении идеальным вариантом будет замерить фактический потребляемый ток с помощью амперметра, пересчитать его в мощность и сравнить с максимальной мощностью источника питания. Эту процедуру надо сделать в обязательном порядке, если при включении блок питания начинает издавать нехарактерные звуки, появляются признаки чрезмерного нагрева и т.д.

Схема измерения тока.

При применении источника питания очень желательно предусмотреть коммутационный аппарат со стороны входа и со стороны выхода. С высокой стороны отключение может производиться простым выключением вилки из розетки. В случае неразъемного соединения должна быть возможность снять напряжение со входа отключением автоматического выключателя (он должен быть всегда!).

Соблюдать фазировку (подключение нуля и фазы к соответствующим клеммам БП) не обязательно, на работоспособность это никак не влияет – на входе импульсного блока питания стоит выпрямитель. Но разрывать при коммутации надо фазный проводник или фазный и нулевой одновременно (при подключении через розетку это выполняется само по себе). Заземляющий провод (PE) при его наличии надо подключать всегда – только так обеспечивается безопасность эксплуатации. Разрывать защитное заземление нельзя.

Схема подключения коммутационных аппаратов.

При бестрансформаторном подключении важность замера фактического тока еще важнее. Но вместо этого при первом включении можно замерить фактическое напряжение на контактных площадках ленты

Если оно сильно отклоняется от номинала, надо подкорректировать номинал балласта в соответствующую сторону. Если напряжение на потребителе ниже необходимого, то нужно уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше – поступить наоборот

Замер надо делать с соблюдением всех предосторожностей, не дотрагиваясь до неизолированных частей щупов мультиметра

Схема измерения напряжения.

Также для низковольтных лент ошибкой может стать применение соединительных проводников сечением меньше потребного при существующем токе

При эксплуатации надо обращать внимание на температуру проводов (идеально, если для этой цели имеется пирометр, тепловизор или другая диагностическая техника). Если наблюдается повышенный нагрев, надо заменить проводники на более толстые

Чтобы не допустить ошибки изначально, можно воспользоваться таблицей сечений.

Сечение медного проводника, кв.мм	0,5	0,75	1	1,5	2
Максимально допустимый ток при открытой прокладке, А	11	15	17	23	26

Смотреть обязательно: Светодиодная лента 220 Вольт топ или хлам, чем лучше и хуже ленты 12 Вольт.

Подключить светодиодную ленту к 220 В можно различными способами. Но оптимальным путем все же является применение импульсного источника питания. Все остальные методы являются альтернативой в безвыходных случаях.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

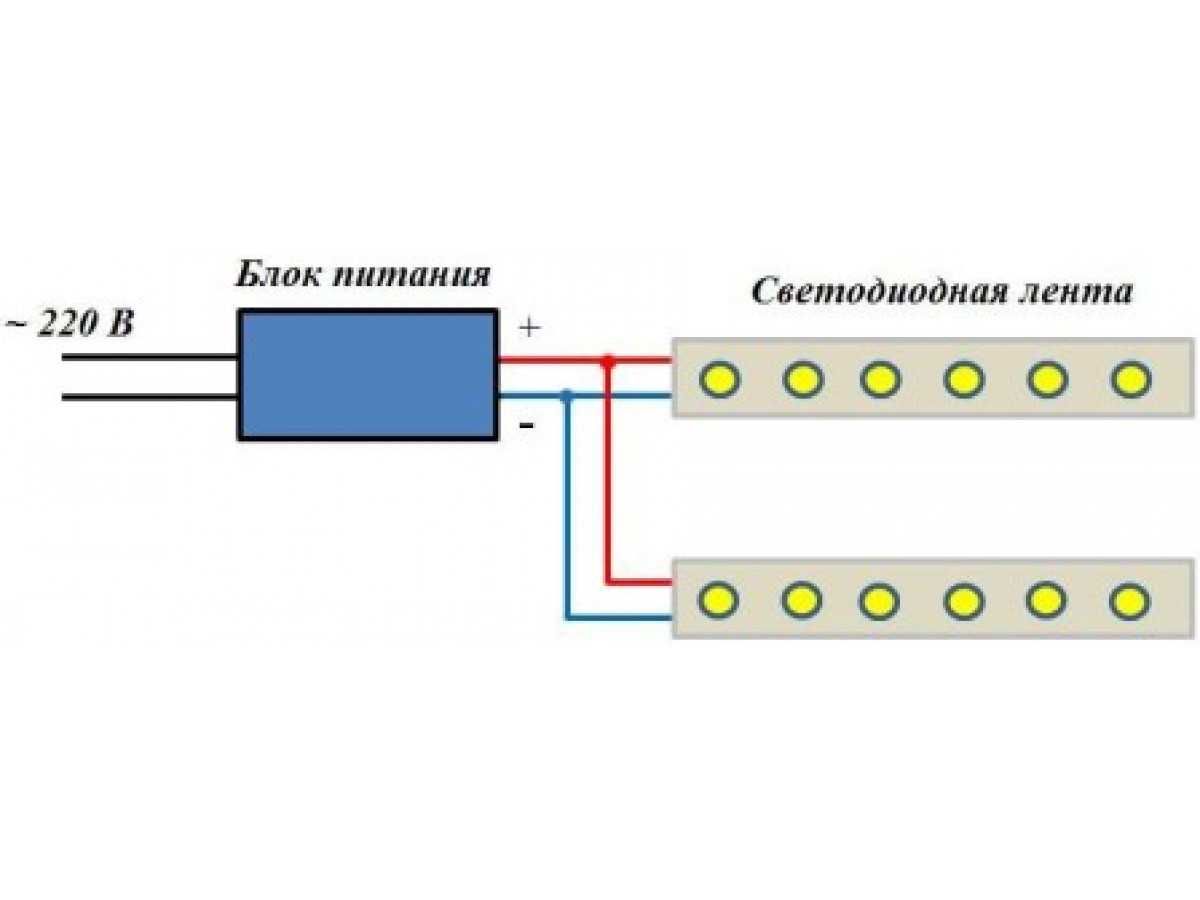

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

На 12 В.

На 24 В.
