Как правильно подключить rgb светодиодную ленту к контроллеру. правильные схемы с описанием

Принцип работы RGB-светильника

Чтобы подойти к вопросу подключения со знанием дела, надо понимать, как устроен этот осветительный прибор и как им управлять. Лента состоит из отдельных отрезков, на которые ее можно разрезать в указанных местах.

Схема одного элемента RGB-полотна.

Каждый отрезок содержит три группы светодиодов – красные, синие и зеленые. Они собраны последовательно по цветам и объединены параллельно по схеме с общим анодом. В цепочке каждого цвета установлен свой токоограничивающий резистор. Положительное напряжение присутствует всегда. Зажигаются светодиоды соединением катода с общим проводом. Раздельно регулируя яркость свечения каждого LED, можно добиться практически любого цвета, за исключением естественного белого.

Для получения белого свечения, близкого к натуральному, в каждый элемент ленты добавляют один светодиод белого свечения. Такой прибор обозначается буквами RGBW.

Схема подключения к сети 220 В (основной раздел)

Разрезать светодиодную ленту в процессе установки можно только в специальных местах, что позволит предотвратить разрыв электрической цепи. Самостоятельно можно выполнить два варианта подключения.

Традиционное подключение

Осуществляется с применением трансформатора к 220В и позволяет предотвратить появление местного перегрева, а также минимизирует риск поломки полупроводниковых элементов. Вводный трансформатор или блок питания понижает сетевое напряжение 220В до рабочих показателей в 12/24В. Блок подбирается в зависимости от эксплуатационных условий используемой осветительной ленты. При выборе мощности нужно ориентироваться на удельную (погонную) мощность диодной ленты.

Схема подключения ленты

Схема подключения зависит от типа осветительного прибора и его длины. Простую монохромную ленту длиной не более 500 см нужно соединять с блоком питания, а затем с электрической сетью 220В. Подсоединение производится двухжильным проводом, зажимаемым внутри блока на стандартных клеммах и припаиваемым на гибкой основе ленты. При использовании RGB-осветителя, на расстоянии от блока до ленты подключается 12В контроллер для настраивания цветовой гаммы.

Если длина осветительной ленты превышает пять метров, то осуществляется параллельное подсоединение от одного блока с последующим разветвлением электроцепи на участке от трансформатора до ленты. Допускается подключение от пары отдельных блоков 12/24В.

Прямое подключение к 220В

Прямое подключение – один из наиболее популярных способов самостоятельного подключения к сети 220V. Вариант характеризуется отсутствием применения блока питания и представляет собой перекрестную сборку светодиодных групп.

С этой целью выполняется разделение цельной осветительной ленты на максимально короткие отрезки. Подключать нужно не менее двадцати осветительных элементов, объединяемых в соответствии с обратной полярностью.

Вариант подключения напрямую к 220В

Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.

Для этого нужно разделить цельную ленту на отдельные минимальные отрезки

Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–». Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц

Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения

Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Регулирование светодиодной ленты

1. ДУ пульт — прибор, позволяющий дистанционно осуществлять управление системой мультицветной rgb ленты. В нем содержится датчик, передающий сигналы инфракрасным лучом. Управление освещения очень простое. Кнопка ДУ пульта соответствует цвету лампочки. То есть нажимаем на синюю кнопку, лента загорается синими огоньками, на белую белыми.

Ещё одна удобная особенность ДУ— управление яркостью освещения. Пульт работает в пяти режимах. Яркий свет передаёт максимальное свечение белым. Ночник светится нежно-голубым. Зелёным цветом освещается режим Медитация. Для создания романтической обстановки подойдет красный цвет. Режим Танцы включает в себя светодинамику, мигания. Для настройки поможет функция ДУ переключения скорости цветов и мерцания.

2. Разновидность пульта управления с сенсорным кольцом. Выбор цвета свечения осуществляется прикосновением к кольцу.

Оно представляет собой высоконадежный сенсорный проводник. Управление осуществляется красной кнопкой. Если удерживать её 3 секунды включается режим медленного переключения цветов с паузами, когда свет полностью гаснет.

Пультом можно управлять на расстоянии до 30 метров. Если его не использовать длительное время, включается режим ожидания. А при прикосновении ему понадобится 0,1 секунды для реагирования.

Блиц-советы

Резать светодиодную ленту необходимо только по специальным полоскам, которые расположены по всей длине ленты с периодичностью 5 – 10 см
Расстояние, на котором расположены полоски между собой, зависит от плотности светодиодов на этом светотехническом приборе.

Если необходимо произвести монтаж такого устройства на токопроводящий материал, то сделать это возможно только с помощью применения специальных электроизоляционных материалов.При подключении многоцветного прибора, важно правильно соединить клеммы контроллера с проводами. Провода подключаются в таком порядке:чёрный провод – “-” 12 вольт;
красный провод – клемма “R”;
зелёный провод – клемма “G”;
синий провод – клемма “B”;

Монтаж светового прибора производится на специальный клеевой слой или на двусторонний скотч.

При выборе светодиодной ленты следует обратить внимание на элементы, из которых состоит данное устройство

В настоящее время в таких приборах применяются светодиоды марок: SMD 3028 и SMD 5050. SMD 5050 – даёт световой поток более чем в 2 раза превышающий излучение диода SMD 3028, поэтому лента, изготовленная с применением этого элемента, потребуется меньшей длины для получения необходимого комфортного уровня освещённости.

Количество диодов, которые применяются в таких устройствах зависит от мощности этого прибора, чем больше количество диодов на один погонный метр используется в приборе тем выше будет его мощность и интенсивность генерируемого светового излучения.

Эксплуатационный ресурс светодиода составляет около 50 000 часов, но этот элемент можно легко повредить при монтаже или в процессе эксплуатации
При установке таких приборов следует соблюдать осторожность, чтобы одним неосторожным движением не сломать хрупкий элемент
Особенно стоит уделить внимание при монтаже закруглений, которые не должны быть менее 2 см в диаметре. Если эксплуатация этих устройств производится в неблагоприятных условиях высокой влажности и повышенных температур, то установка приборов должна быть осуществлена в специальный монтажный профиль

При установке светодиодной ленты для уличного освещения, необходимо помнить о том, что многие светодиоды не в состоянии нормально функционировать при температурах минус 25 градусов и ниже.

Если предстоит устанавливать осветительное оборудование на улице, то для обеспечения постоянным током, который необходим для запитки светодиодов, необходимо приобрести герметичный блок питания

Использование такого устройства позволит бесперебойно работать системе даже в условиях плохой погоды и высокой влажности. Такое устройство имеет степень защиты IP66, которое позволяет использовать его в неблагоприятных эксплуатационных условиях.

При необходимости использовать осветительного устройства с диммером, наиболее подходящий вариант в данном случае – это импульсный регулятор яркости свечения. При выборе блока питания можно подобрать модели, которые будут дополнительно оборудованы таким устройством. В продаже есть диммеры, управление которыми возможно с помощью wi-fi мобильного телефона.Такие устройства стоят не дёшево, но удобство в обращении с осветительным оборудованием того стоит, в этом случае пульт дистанционного управления всегда под рукой.

Монтаж такого электротехнического оборудования можно произвести своими силами. Достаточно приобрести все необходимые для светодиодного освещения составляющие части и соединить их правильно.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

• RGB — красное, зеленое, синее;
• RGBW — 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В — блок питания 12 В — RGB контроллер — катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

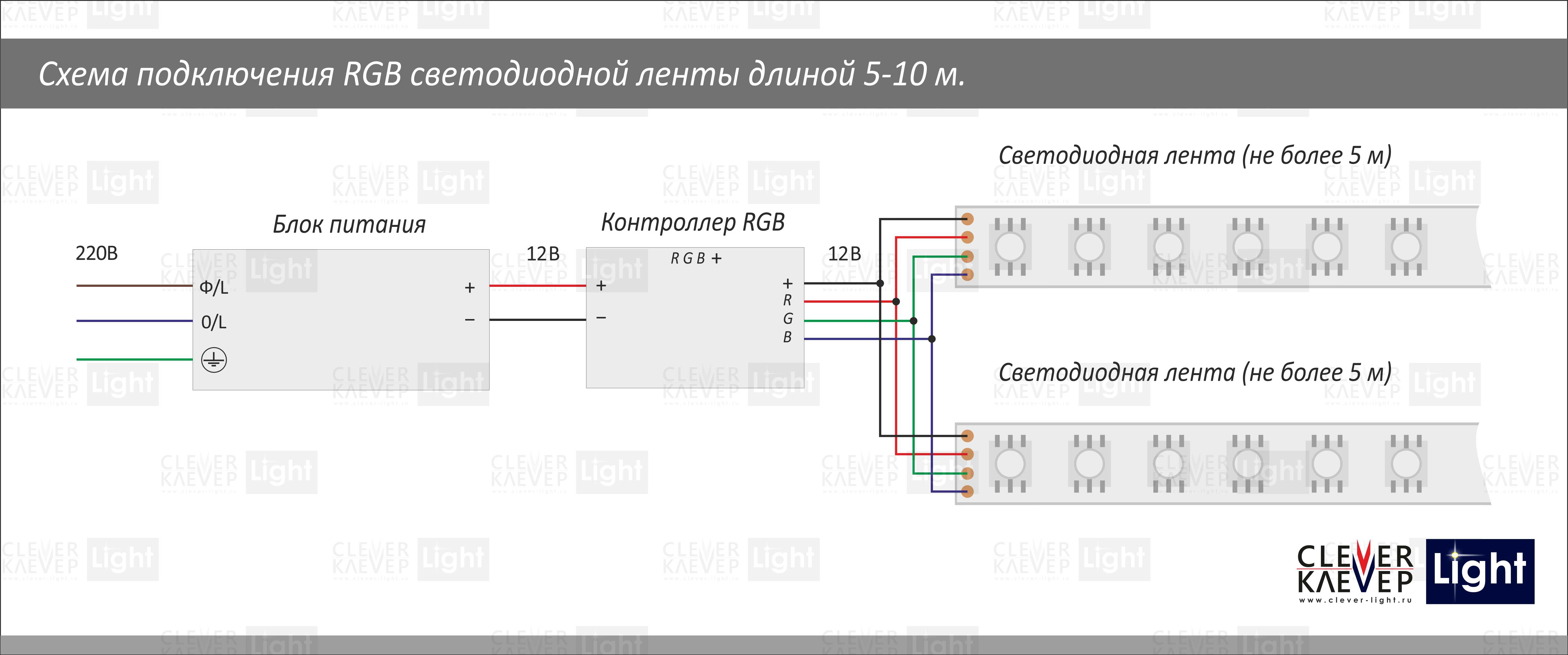

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

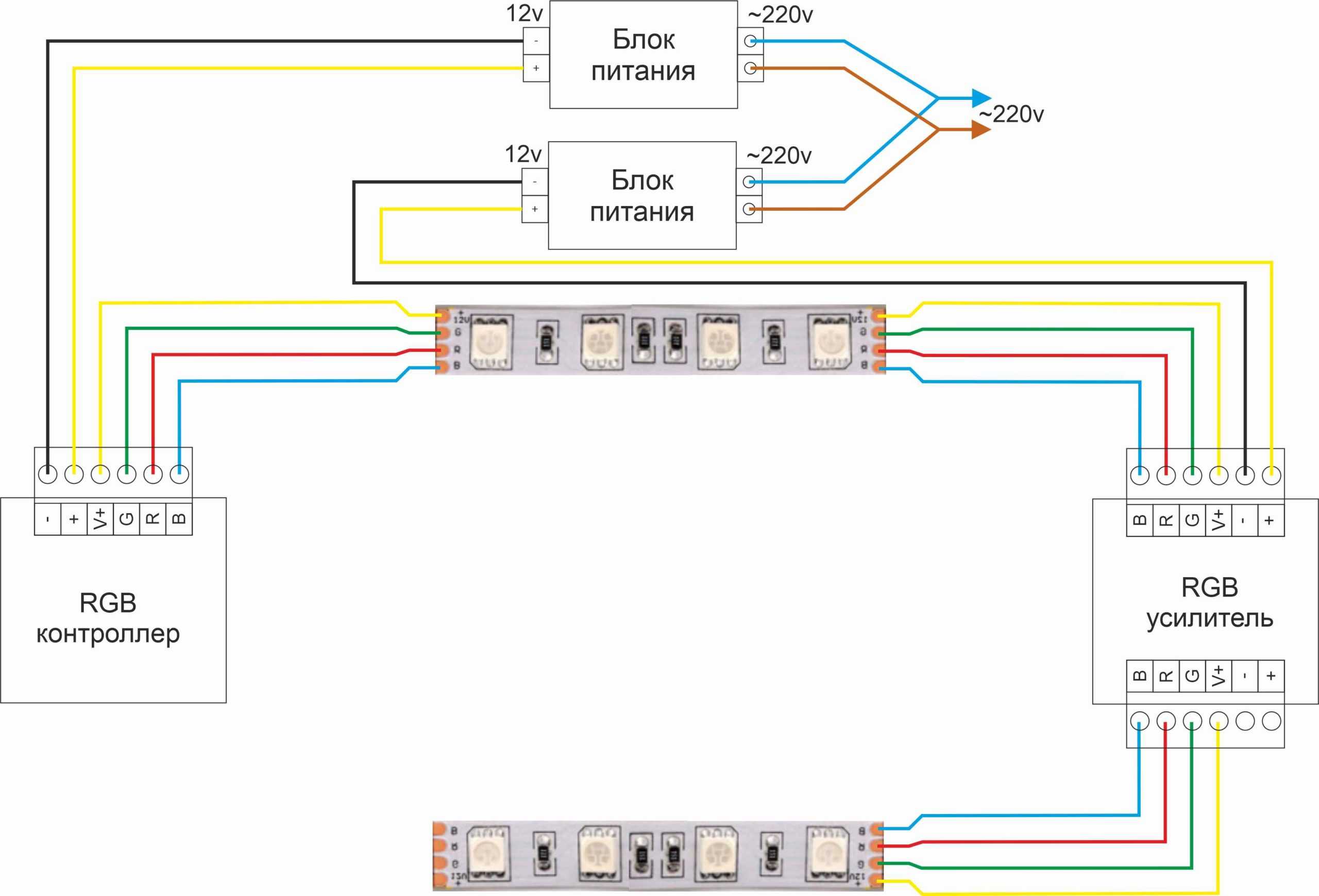

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Типы RGB-контроллеров

Многоцветные светодиодные ленты состоят из светодиодов типа SMD 5050, корпус которых расположен в трех кристаллах, каждый из которых светится своим цветом

• Красный (R).
• Зеленый (G).
• Синий (B).

Таким образом, каждый светодиод может излучать практически бесконечное количество цветов.

Существуют некоторые RGB-ленты, состоящие из других типов монохромных светодиодов, таких как SMD 3528 или другие. В этих изделиях каждый светодиод мигает одним цветом. Их использование и контроллеры по сути неотличимы от предыдущих типов.

Подключение питания состоит из 4 проводов (3 цвета и общий знак «плюс»). Если вам не нужна регулировка и динамическая подсветка, вы можете подключить каждый цвет напрямую (R, G или B обычно имеют отрицательное подключение провода от источника питания).

Что касается RGBW и RGBWW, то здесь нужно быть более внимательным при выборе контроллера, усилителя и разъема, к которому они подключаются. Здесь, в дополнение к трем цветам, белые светодиоды подаются по отдельной линии.

Разница между RGBW и RGBWW заключается в том, что в первом случае используется теплый, нейтральный или холодный светодиод, а во втором — два светодиода: теплый и холодный. В результате он управляется уже не 4, а 5 или 6 проводами. Подробнее о цветных светодиодах читайте здесь: Разработка и эксплуатация RGB-светодиодов

Все расчеты, рекомендации и схемы подключения аналогичны для RGB и RGBW, RGBW-контроллеров! Единственное различие заключается в количестве подключаемых проводов!

Применение и разница с профессиональной цветомузыкой

Такие эффекты можно применять для создания недорогой цветомузыки в кафе, баре, ресторанах.

Очень часто такие RGB девайсы покупают автолюбители и монтируют данную подсветку на днище или в салоне своей машины.

Со стороны выглядит очень эффектно, тем более по затратам это сущие копейки.

Безусловно, эффекта профессиональной цветомузыки вы не получите. Здесь не будет явного разделения спектра звука на средние и высокие частоты, и тонкой привязки моргания от этого.

Что басы, что писк, мигать будет все одинаково, но по разному алгоритму. В идеале басы должны быть красными, высокие частоты сопровождаться синим, желтым, белым цветом, а средние — зеленым.

Типы контроллеров

Большинство контроллеров светодиодных лент схожи по функциям. Каковы они?

Во-первых, они могут различаться по способу дистанционного управления.

• Инфракрасный светодиодный пульт дистанционного управления.
• Радиоуправление.

Первый — самый дешевый и распространенный вариант — пульты дистанционного управления с инфракрасными светодиодами. Они характеризуются тем, что пульт дистанционного управления нужно направлять на приемник, как и в случае с бытовой техникой (телевизорами и т.д.). В некоторых случаях это может привести к проблемам с правильной установкой и общей работой контроллера по отношению к приемнику. Такие контроллеры можно отличить по приемнику на тонком проводе.

С другой стороны, у радиоприемников нет такой проблемы — им не важно направление сигнала. Передача осуществляется по радиоканалу

Частота зависит от конкретного продукта. Кстати, существуют RGB-контроллеры, которые работают через Wi-Fi и управляются через приложение на смартфоне. Радиоконтроллеры обычно маркируются словами «RF-контроллер» или «беспроводной».

Типичные функции каждого контроллера примерно одинаковы.

• Установите режим динамического изменения цвета (мигание, плавные переходы и другие виды так называемой «чеканки»).
• Установка статического (неизменяющегося цвета) или «фиксированного» режима.
• Регулировка яркости.

При покупке также обратите внимание на класс пыле- и влагозащищенности контроллера. Он должен быть пригоден для установки в сухом помещении — любой, даже IP20, на открытом воздухе — IP65 и выше» Контроллеры для наружного применения обычно размещаются в металлической коробке с винтами и гермовводами для крепления прилегающих поверхностей и кабельных вводов

Электрическая схема

Теперь мы переходим к вопросу о том, как подключить цветную ленту RGB к контроллеру.

Самый простой вариант — подключить к одному контроллеру подходящей мощности контроллер длиной не более 5 метров.

Для многоцветных полос действуют те же правила, что и для одноцветных — длина провода не должна превышать 5 метров, а каждый дополнительный 5-метровый участок или компонент должен подключаться непосредственно от контроллера, блока питания или усилителя

Если общая длина ленты превышает 5 метров, необходимо подключить каждую секцию, как показано выше, или подключить каждую секцию непосредственно к контроллеру, как показано ниже.

Если контроллер не обладает достаточной мощностью для всех участков ленты и вы не можете найти на рынке более мощный контроллер, у вас есть два варианта.

Соедините секции, как показано на первой схеме, или подключите несколько контроллеров к одному источнику питания. Это решение очень простое, но у него есть один большой недостаток — каждая часть подсветки будет управляться отдельным контроллером и менять цвет, а динамические узоры не будут синхронизированы, что вряд ли понравится вам при организации подсветки потолка и других элементов внутри помещения.

RGB-усилитель используется для синхронизации всего освещения. Это устройство с входом для сигнала RGB от главного контроллера (пунктирная линия на схеме ниже) или от конца одной из цветовых полос.

Входной ток RGB-усилителя очень мал. В дополнение к сигналу от главного контроллера к усилителю подключается питание от блока питания, после чего новая часть WGB-ленты получает питание от усилителя. Ниже приведена схема этого решения.

Это три основных решения для подключения светодиодных лент RGB. Они просты, но у новичков могут возникнуть проблемы с подключением усилителя, поэтому внимательно читайте, что на нем написано, а на передней панели обычно указано назначение клемм.

Подключение проводов

Усилители могут подключаться последовательно и параллельно.
Параллельное подключение предпочтительнее, так как оно уменьшает вероятность
падения уровня сигнала на светодиодной ленте и позволяет получить точную
цветопередачу и яркость.

В этих коробочках есть три разъема для подключения проводов:

разъем питания 12/24В

входной

и выходной разъем на Led ленту

При подключении блоков питания и RGB лент, необходимо строго соблюдать полярность. Помните, что запас мощности самих блоков питания, относительно всей длины подсветки, должен составлять не менее 20%

Иначе будут проблемы как с уровнем яркости, так и со сроком службы всего освещения.

Сечение провода от контроллера к усилителю и от усилителя к ленте, должно рассчитываться исходя из мощности нагрузки и длины проводов. В этом вам поможет следующая таблица:

Вот стандартные провода, которые применяют в большинстве случаев:

если от блока питания до контроллера 5м — ПВС 2*1,5мм2

более 5м — ПВС 2*2,5мм2

от контроллера до ленты 5м — ПВС 4*0,5мм2

более 5м — ПВС 4*1,5мм2

Напряжение 12/24В разрешается подавать как от дополнительного блока питания, так и от общего, если позволяет его мощность.

При этом следует помнить, что устройства мощнее 250Вт обычно
идут с кулером и шумят во время работы, что не совсем комфортно в жилых
помещениях. В особенности в спальне.

Поэтому при недостатке мощности, профессионалы советуют ставить именно два блока.

Рекомендации по размещению и монтажу

Чтобы дюралайт прослужил как можно дольше, приносил пользу, а освещение было комфортным для глаз, стоит соблюдать некоторые рекомендации по его установке и использованию.

1. Для надежной фиксации ленты на некоторые поверхности липкого слоя ленты может быть недостаточно, в этом случае применяйте 2-сторонний скотч.
2. При использовании дюралайта для подсветки потолка часто возникает вопрос, куда спрятать блок питания светодиодной ленты. И БП, и саму ленту можно разместить под потолочным плинтусом на расстоянии не менее 5 см от потолка, чтобы обеспечить максимальный световой поток.
3. Размещайте LED-ленту так, чтобы она не светила людям в глаза.
4. Открытый дюралайт используйте только для дома, для размещения вне помещения выбирайте герметичное устройство.
5. Аккуратно проводите монтаж и крепление ленты, не допускайте механических нагрузок, изгибов, скручивания и растяжения ее участков.
6. Не размещайте устройство на нагревающиеся поверхности и вблизи источников тепла. В помещении, где работает светодиодная лента, температура не должна быть выше 40°С.
7. Избегайте попадания влаги на поверхность негерметичной ленты.
8. Крепите дюралайт на ровную чистую и обезжиренную поверхность.

Схема размещения светодиодной ленты на потолке.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.
