Мощность светодиодной лампы
Мощность светодиодных ламп, как и любых других, измеряется в ваттах (Вт). Промышленность производит LED лампы:
- общего назначения – 3-15 Вт;
- промышленного назначения – до 100 Вт.
Вся прелесть светодиодных ламп заключается в низком потреблении электроэнергии по сравнению с другими – накаливания, например.
При этом они способны обеспечивать световой поток высокой интенсивности. Даже небольшая светодиодная лампочка в состоянии осветить с достаточной эффективностью небольшую комнату или лестничную площадку.
Ее более мощные «сестры» предназначенные для освещения промышленных объектов или улиц, потребляют 120-160 Вт, а по интенсивности светового потока могут конкурировать с ртутными лампами мощностью 400 Вт.
Определяющие формулы
Поскольку любой источник света излучает его неравномерно, число люменов не дает полной характеристики осветительного прибора. Вычислить силу света в канделах можно, разделив его поток, выраженный в люменах, на телесный угол, измеряемый в стерадианах. Используя эту формулу, удастся учесть совокупность лучей, идущих от источника, когда они пересекают поверхность воображаемой сферы, образуя на ней круг.
Но возникает вопрос, что дает на практике число кандел, которое мы найдем; найти подходящий светодиод или фонарь только по параметру силы света невозможно, нужно учитывать еще соотношение угла рассеивания, зависящего от конструкции прибора
Выбирая лампы, равномерно светящие во все стороны, важно понять, подходят ли они для целей покупателя
Если раньше лампочки в разные помещения подбирали, ориентируясь на количество ватт, то перед покупкой светодиодных ламп придется посчитать их суммарную яркость в люменах, а потом разделить эту цифру на площадь комнаты. Так вычисляется освещенность, которая измеряется в люксах: 1 люкс — это 1 люмен на 1 м². Существуют нормы освещенности для помещений разного назначения.
Перед тем как выпустить продукцию на рынок, производитель делает в лабораторных условиях определение и измерение характеристик осветительного прибора. В домашних условиях, не имея специальных приборов, это сделать нереально. Но проверить цифры, указанные производителем, можно с помощью вышеприведенных формул, воспользовавшись компактным люксметром.
Сложность точного измерения параметров света заключается в том, что он исходит во всех возможных направлениях распространения. Поэтому лаборатории используют сферы с внутренней поверхностью, которая имеет высокий коэффициент отражения — сферические фотометры; применяют их и для измерения динамического диапазона фотоаппаратов, т.е. светочувствительности их матриц.
В быту больше смысла имеет измерять такие важные параметры света, как освещенность помещений и коэффициент пульсации. Высокий коэффициент пульсации и тусклое освещение заставляют людей чрезмерно напрягать глаза, что быстрее вызывает усталость.
Коэффициент пульсации потока света — это показатель, характеризующий степень его неравномерности. Допустимые уровни этих коэффициентов регулируются СанПиН.
Не всегда можно заметить невооруженным глазом, что лампочка мерцает. Тем не менее даже незначительное превышение коэффициента пульсации влияет на центральную нервную систему человека негативно, а также уменьшает работоспособность. Свет, который может неравномерно пульсировать, излучают все экраны: мониторы компьютеров и ноутбуков, дисплеи планшетов и мобильных телефонов, экран телевизора. Пульсацию измеряют люксметром-пульсметром.
Физические свойства светового потока
Физическая величина светового потока указывает на количество мощности, падающей на какую-либо поверхность, независимо от телесного угла. Именно световой поток имеется в виду, когда сравниваются свечения разных источников света при различном потреблении мощности. Например, светодиод, потребляющий 9 ватт, светит ярче, нежели обычная лампочка накаливания, мощностью 60 ватт.
Единицей измерения светового потока является люмен, равный мощности, испускаемой изотропным источником света, заключенной в границах телесного угла величиной в один стерадиан. При рассмотрении различных типов источников света, следует учесть, что светодиодную лампу нельзя рассматривать в качестве изотропного излучателя. На это факт косвенно указывает маркировка изделия, на которой величина угла рассеивания составляет 240. Этот угол соответствует условному конусу, ограничивающему часть сферы.
Световой поток может рассеиваться в зависимости от того, в какой плоскости расположен прибор. Определенное влияние оказывает люстра, направляя световой поток в неизменном виде в границах плафона. В других направлениях остаточная часть угла рассеивания излучается равномерно с учетом воздействия стекла. С помощью светового потока оцениваются отражающие свойства различных поверхностей. Например, его величина, при отражении от объектов, окрашенных в белый цвет, значительной выше, чем от поверхностей темного цвета.

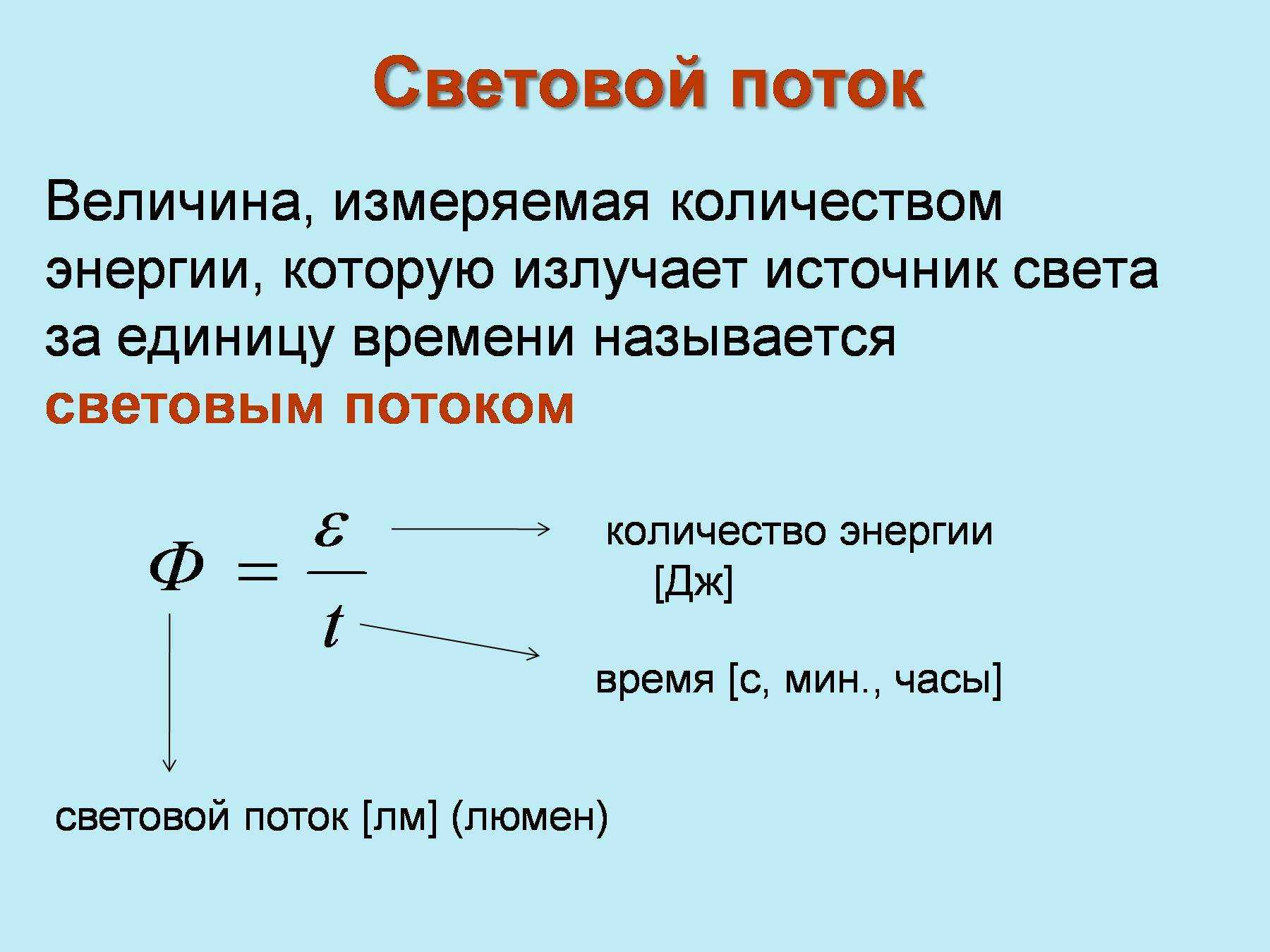

Что такое световой поток?
Световой поток – это мощность лучистой энергии.
Эта величина оценивается по световому ощущению, производимому ею.
Энергия излучения представляет собой совокупность квантов, испускаемых в пространство излучателем.
Измеряется лучистая энергия в джоулях.
Падая на тело, световой поток распределяется на три составные:
- пропущенную телом;
- отраженную им;
- поглощенную телом.
Мощность светодиодной лампы и ее световой поток находятся в прямой зависимости: чем больше первая, тем выше второй.
За единицу измерения потока света принят люмен (Лм).
Светодиоды излучают электромагнитные волны, различающиеся по длине. Световой поток является суммой световых волн, видимых глазом, и невидимых – инфракрасных и ультрафиолетовых.
Неточности и погрешности: с чем они связаны
Сложности возникают, когда в ходе планового ремонта производится замена одних ламп на другие, смена светильников, на потолок и стены монтируется новая отделка. Все это оказывает влияние на расчеты. Главная проблема – не учитывается коэффициент отражение поверхностей. На уменьшение светового потока влияет:
- Более темные обои.
- Ламинат, линолеум оттенка темнее, чем был до этого.
- Подвесной или натяжной потолок, его тип и отражающая способность.
Все эти моменты касаются общего освещения, так как локально, к примеру, в рабочей зоне за письменным столом света достаточно. Это понятно, ведь в таких участках чаще всего монтируются отдельные осветительные приборы.
Чтобы не ошибиться, следует иметь в виду, какой коэффициент отражения имеет каждый цвет. Так, белые поверхности отражают на 70%, другие светлые на 50%, серые – 30%, черные – 0%.
Часто при расчетах за ориентир берут СНиПы, но не стоит забывать, что они разрабатывались еще в советские времена. Для начала в тот момент не было современных источников света, второй момент – особой заботы о комфорте пребывания в помещении и состоянии глаз не было.
Помните, если ламп много, то уменьшить их количество можно, особенно если смонтировать для каждой группы освещения свой выключатель.
Типовое значение светового потока для различных источников света
Типовые значения светового потока для источников света зависят от их конструкции. Наглядно представить, насколько формируемый ими световой поток может отличаться, позволяет таблица:
ТАБЛИЦА 1
Световой поток ламп накаливания, формируемый различными источниками света
ТАБЛИЦА 2
Таблица светового потока люминесцентных ламп
Сравнение света разных источников
Чаще всего сравнению подлежать источники света, используемые в быту:
- лампы накаливания;
- галогеновые лампы;
- люминесцентные лампы;
- светодиодные (LED) лампы.
Максимально допустимая в быту лампа накаливания обычно не превышает мощности 200 Вт. Более мощные лампы сильно нагреваются и являются пожароопасными. Следует учитывать, что световая отдача различных видов ламп не характеризуется одной лишь мощностью.
Световой поток лампы накаливания мощностью 100 Вт достаточен для создания комфортного освещения в помещении площадью 9-12 м2 .
Такой же световой поток люминесцентных ламп обеспечивается при мощности 40 Вт.
Светодиодный источник света – самый экономичный в плане энергопотребления. Блок светодиодов мощностью 7 Вт по светоотдаче заменяет стоватовую лампочку.
Освещение рабочей поверхности
К освещению рабочих поверхностей применяются требования, содержащиеся в:
- СНиП 23-05-95;
- СанПин 2.2.1/2.1.1.1278-03
Рабочий стол должен иметь освещенность 300 лк, рабочее место для производства точных работ – 500 лк, для освещения рабочих поверхностей на кухне достаточно 150 лк.
Сравнительная характеристика лампы накаливания и светодиодной
Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.
Светодиодные лампы Navigator Filament
Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.
Светоотдача
Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.
Цветовая температура
При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:
| Площадь помещения, кв. м |
Требуемая мощность лампы, Вт |
|
|
Накаливания |
Светодиодная |
|
| Менее 6 | 150 | 18 |
| 10 | 250 | 28 |
| 12 | 300 | 33 |
| 20 | 500 | 56 |
| 30 | 700 | 80 |
Теплоотдача
Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов
Лампы накаливания могут разогреваться до 250 градусов.
Правда, в основном этот параметр держится в пределах 170 градусов.
Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.
В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.
В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.
Срок службы
Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.
Типы светодиодных ламп
Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.
Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.
КПД
Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.
Thomson Filament — светодиодные лампы нового поколения
Цена
В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.
Для наглядности сведем показатели экономичности ламп разного типа в таблицу:
| Наименование показателя | Лампа накаливания | Люминесцентная | Светодиодная |
| Мощность, Вт | 60 | 12 | 5 |
| Стоимость изделия, руб. | 30 | 150 | 300 |
| Энергопотребление за год, кВт*ч | 175 | 35 | 14 |
| Стоимость потребленной энергии*, руб./год | 526 | 105 | 44 |
Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.
Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.
Прочие характеристики
- силе тока;
- механической прочности;
- цветовой температуре и некоторым другим показателям.
Давайте сравним две лампы:
- светодиодную мощностью 9 Вт;
- накаливания на 60 Вт.
Результаты сравнения сведем в таблицу:
| Наименование параметра | Светодиодная, 9 Вт | Накаливания, 60 Вт |
| Сила тока, А | 0,072 | 0,27 |
| Эффективность светоотдачи, Лм/Вт | 53,4 | 10,3 |
| Световой поток, Лм | 454,2 | 612 |
| Цветовая температура, К | 5500-7000 | 2800 |
| Рабочая температура, С | 70 | 180 |
| Чувствительность к низким температурам | отсутствует | Присутствует у некоторых ламп |
| Чувствительность к влажности | отсутствует | Присутствует у некоторых |
| Механическая прочность | Высокая – можно трясти | Низкая – при сотрясении может оборваться нить или лопнуть стекло |
| Тепловое излучение, БТЕ/ч | 3,4 | 85 |
Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.
Таблица яркости света
На актуальный момент соответствие светового потока современных светодиодных ламп и потребляемой ими мощности выглядит так:
| Световой поток, лм | 250 | 400 | 650 | 1300 | 2100 |
| Потребляемая мощность светодиодного светильника, Вт | 2-3 | 5-7 | 8-9 | 14-15 | 22-27 |
| Эквивалентная мощность лампы накаливания, Вт | 25 | 40 | 60 | 100 | 150 |
В таблице указаны приблизительные округленные значения, так как присутствующие на рынке лампы произведены в течение нескольких лет различными производителями по отличающимся технологиям. Для восприятия «на глаз» этот разброс практически не заметен.
Имея четкое понятие о взаимосвязи характеристик светового излучения, можно самостоятельно выполнить расчет освещения помещения или территории. Для этого надо знать нормы освещенности и технические характеристики LED-ламп.
Способы расчёта
Определение нормированного значения освещенности на рабочем месте

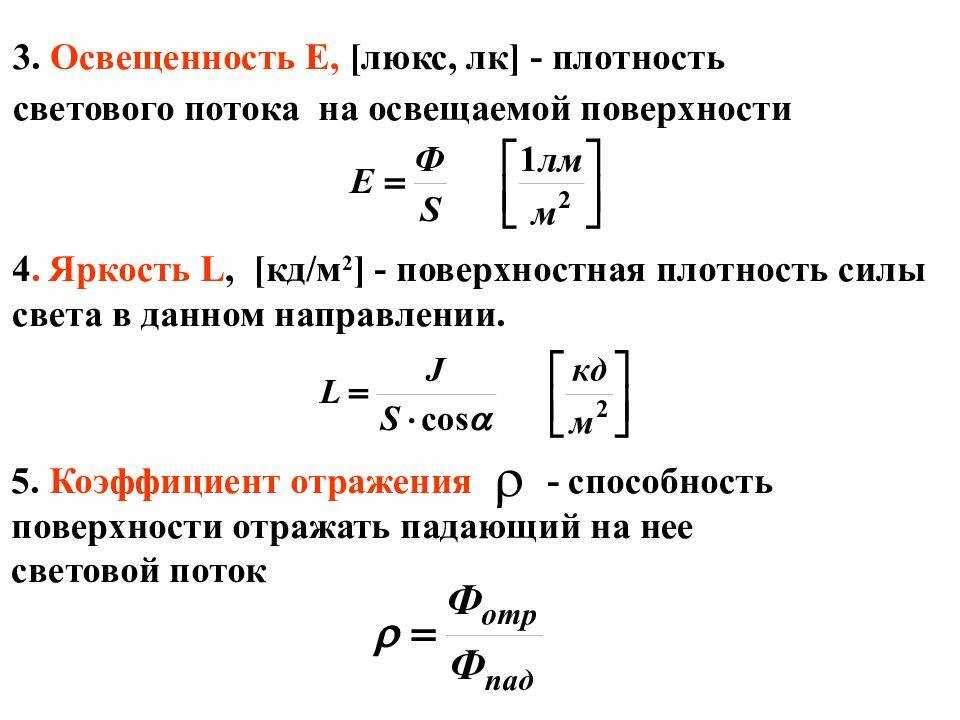

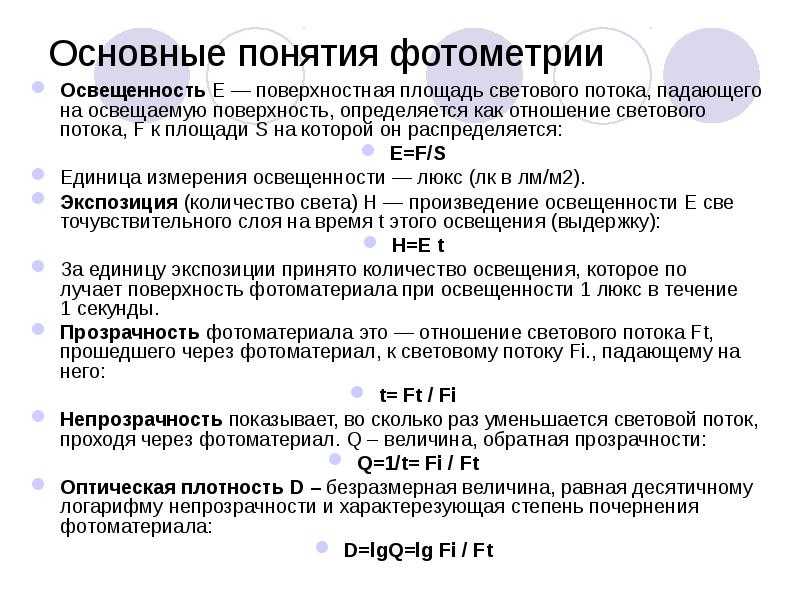

Освещенность
Понять, что это за параметр легче, если рассмотреть картинку, на которой имеется точечный источник света. Зафиксируем, что имеется определенная сила света данного светового потока, выделен участок определенной площади на какой-либо поверхности.
Освещенность представляет собой физическую величину, которая характеризует количественное изменение плотности светового потока, направленного от источника света в пространстве. Определить величину освещенности несложно. Для этого необходимо установить соотношение светового потока к площади освещаемой поверхности.
В итоге можно зафиксировать, что освещенность определяется силой света и расстоянием от источника к поверхности, на которую направлен поток. Вывод очевиден: чем дальше от источника располагается сам предмет, тем меньше на него будет попадать света. И последнее: у специалистов для фиксации точной величины светового потока (освещенности) используется единица измерения люкс (обозначается как «лк»).
Диапазон измерения освещенности
Специальный прибор для измерения освещенности, люксметр, выбирают с учетом предполагаемой рабочей области. Нет смысла в избыточной трате энергетических ресурсов без действительной необходимости. Профессиональные расчеты выполняют с учетом особенностей отдельных операций: от общего наблюдения до действий с мелкими деталями высшей точности.
Нормативная освещенность объектов
| Объект | Нормативная освещенность в люксах (лк) |
| Кухня | 150 |
| Детская комната | 200 |
| Гостиная, столовая | 150 |
| Входная группа, коридоры между комнатами | 50 |
| Библиотека, кабинет | 300 |
| Межэтажные лестничные пролеты | 20 |
| Площадка перед лифтом | 30 |
| Тепловой пункт | 20 |
| Фойе, приемные | 150 |
| Проектные организации | 500 |
| Ремонтные и сервисные мастерские | 300 |
| Серверная комната, операционный зал в банке | 400 |
| Помещение для сейфа | 150 |
| Аудитории высших учебных заведений | 400 |
| Спортивные залы | 200 |
| Бильярдные комнаты | 300 |
| Бассейн | 150 |
| Торговый зал в магазине | 500 |
| Склад в прачечной | 50 |
| Муниципальная автомобильная дорога с проходимостью 500-1000 транспортных средств за час | 15 |
| Центральные аллеи на выставках | 10 |
Существенное значение имеет чувствительность человеческого глаза к определенным участкам спектра. Современные приборы для измерения света создают с учетом соответствующих особенностей. Обычно проверяют видимый диапазон. Однако надо помнить о том, что незаметное ультрафиолетовое излучение при большой интенсивности оказывает негативное влияние на сетчатку.
Также проверяют пульсации с частотой до 300 Гц. Они заметны для человеческого зрения. Подобные изменения амплитуды излучения вызывают дискомфорт, вплоть до болезненных ощущений. Необходимо помнить о вреде избыточной освещенности. В подобных условиях значительно возрастают общие нагрузки, так как активизируются обменные процессы в организме.
Интересно. Отдельно следует упомянуть уход за растениями. Освещенность для роз и пальм устанавливают выше 14 000-16 000 люкс. Неприхотливым фикусам достаточно 8 000-11 000 люкс.
Контроль освещения позволяет при разумных затратах энергии получать хорошие показатели урожайности в круглогодичном режиме

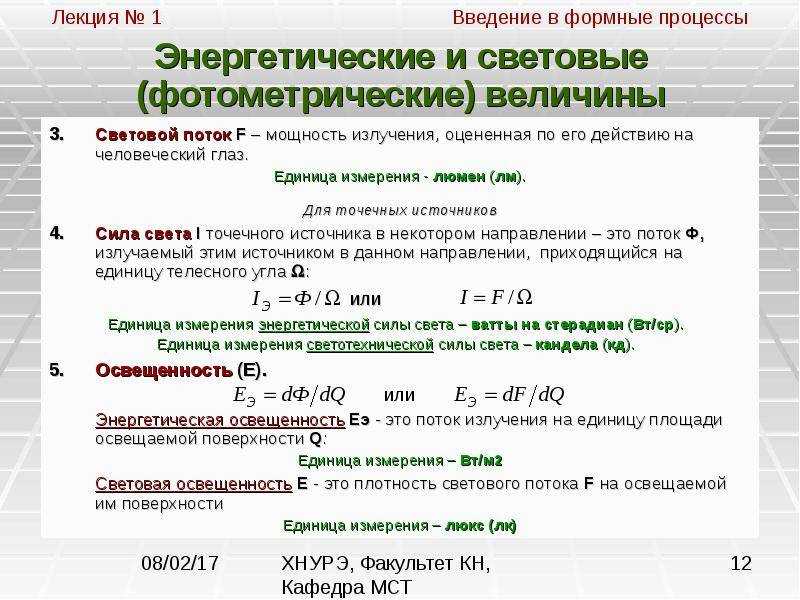

Техническое определение
Световой поток – это визуальная характеристика приборов освещения. По-научному под термином подразумевается количество энергии, что переносится световым излучением за конкретный временной промежуток. Простыми словами – это количество света, сила света или мощность видимого излучения.
Стоит отметить, что световой поток и яркость не являются одной и той же характеристикой ламп. Первый параметр определяется всей излучаемой энергией, а второй только частью, что попадает на тот или иной объект. Для примера, чтобы понять разницу, рассмотрим обычную лампу в люстре с патроном Е27 и в прожекторе. Если взять лампочки с идентичным значением светового потока, то яркость во втором приборе будет заметно большей.
Видимая излучаемая энергия от лампы накаливанияИсточник bogatyr.club
Принцип работы
Чтобы понять, в чем удобство использования всех этих величин, надо рассмотреть направление излучения LED, и связанные с этим понятия.
Углы свечения светодиода с линзой
Конструкция светоизлучающего диода такова, что он не посылает свет равномерно во все стороны – нижняя полусфера закрывается подложкой, а конструкция линзы такова, что она не обеспечивает равномерное излучение в верхней полусфере. В итоге основной световой поток концентрируется в верхнем направлении и ослабевает к периферии светового конуса. При определенном угле зрения интенсивность свечения снижается наполовину, а при достижении еще большего угла свет становится невидимым. Первый угол (bac) называется углом половинной яркости, а второй – (fah) – полным углом свечения.
Углы свечения светодиода с люминофором
Эти же моменты применимы и к светодиоду с люминофором. Там угол излучения ограничен подложкой и углом наибольшей активности инициирующего излучения p-n перехода. Надо понимать, что на глаз точно определить эти углы невозможно – нужны специальные приборы. Но можно визуально сравнить два светодиода — у какого угол раскрыва больше.
Как определить световой поток светодиодной и люминесцентной ламы
Существует простой метод определения светового потока для оценки общего освещения этих двух типов ламп.
Он состоят из двух этапов:
- Расчёт сплошного светового потока. Он нужен для освещения помещения.
- Определение количества светильников.
Формула расчёта: X*Y*Z.
X – показатель степени освещённости для помещения. Y – площадь помещения. Z – корректирующий коэффициент при учёте высоты потолка.
Показатель освещённости различных помещений измеряется в Люксах (Лк):
- Прихожая и коридор: 50-75 Лк.
- Стандартная жилая комната, гостиная: 150 Лк
- Кладовая: 50 Лк.
- Кузня: 150 Лк.
- Детская комната: 200 Лк.
- Кабинет: 300 Лк.
- Сауна: 100 Лк.
- Санузел (ванная и туалет): 50 Лк.
Затем нужно узнать, сколько светильников требуется. Как правило, световой поток каждой лампы указан на её упаковки или в инструкции. Например, у обычной LED-лампы с мощностью 8-10 Вт световой поток составляет примерно 900-1100 Лм.
У люминесцентной лампы 18 Вт световой поток составляет 1080 Лм. Классическим примером является PHILIPS TL-D 18Вт/54-765 G13 T8. У другой люминесцентной лампы 36 Вт световой поток уже составляет 2600 Лм. Пример – L 36ВТ/765 OSRAM BASIC T8.
Тем не менее светодиоды лидируют по качеству света и по мощности светового потока. По мере возрастания их популярности они подтверждают это, что световой поток 4000 Лм является одним из самых высоких показателей. Хорошим примером может служить LED Cree XLamp XHP70 с мощностью 32 Вт, где поток света достигает 4022 Лм.
Для расчёта нужно подставить числовые в формулу:
- Комната с площадью 30 кв. м.
- Высота потолков – 4 м.
- Мощность лампы – 10 Вт.
(Х)150*(Y)30*(Z)3.5 = 15750 Лм
Один люмен светового потока при 555 нм соответствует излучаемой мощности 1/680 Вт, а при 400 нм 3.5 Вт излучаемой мощности равны 1 люмену. Эта взаимосвязь между ваттом и просветом важна, поскольку можно рассчитать световой поток, который будет генерировать конкретная лампа, с учетом излучаемой мощности на каждой длине волны и соответствующей чувствительности глаза (как определено СИ) на этой длине волны. Это можно сделать математически или с помощью специально откорректированных фотоэлементов с реакцией, соответствующих СИ.
Например, натриевая лампа низкого давления излучает практически весь свет на длинах волн 589 и 589,6 нм. Поскольку это очень близко к пиковой светочувствительности глаза, оно очень эффективно с учётом количества люменов, производимых на каждый ватт мощности. Поэтому, если это возможно, то лучше всего использовать лампу, которая будет производить 160 люмен на каждый ватт мощности. Однако если лампа имеет монохромный тип света, результаты чаще всего будут неудовлетворительными.
Световой поток
Одной из основных характеристик любого осветительного прибора является световой поток, который этот самый прибор создает во время свечения. От данного параметра напрямую зависит качество и эффективность любого осветительного устройства: как обыкновенной настольной лампы личного пользования до сверхмощного прожектора, устанавливаемого на морских судах, самолетах и т.п.
Дадим определение и раскроем, что обозначает такое понятие, как световой поток. СП – это специальная величина, характеризующая количество переносимой во время светового излучения энергии за определенный промежуток (период) времени. Данный параметр четко показывает величину света, который производит определенный источник. В быту люди зачастую подменяют это понятие такими терминами, как яркость или сила света. На самом деле, такая подмена не совсем корректна, хотя общей сути она и не меняет. Ведь чем мощнее световой поток, направленный от источника, тем более ярким он кажется визуально.

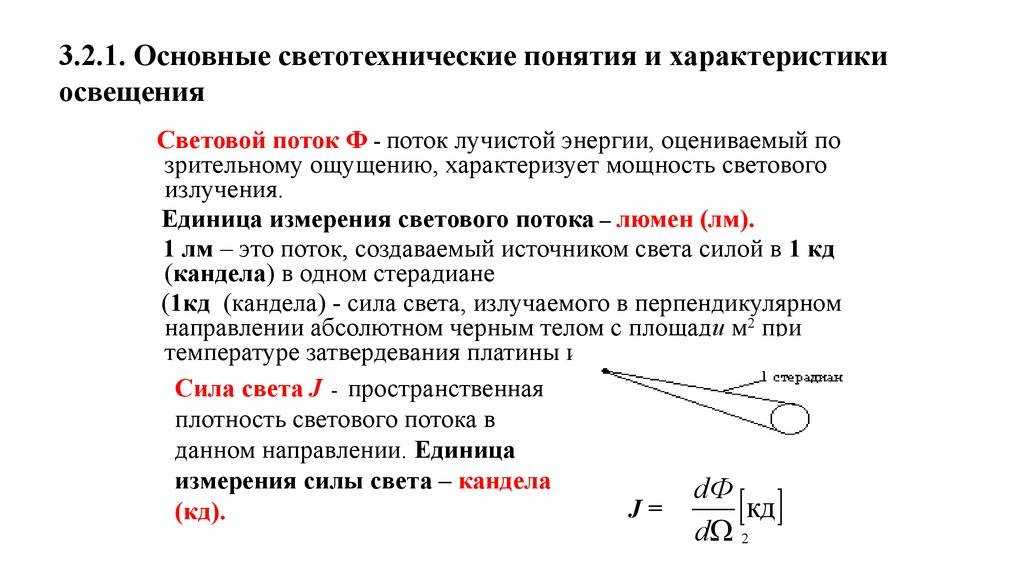

В соответствии с используемым специалистами определением, световой поток представляет собой мощность видимого невооруженным взглядом излучения, поступающего от источника электромагнитных волн. Принятое обозначение буквенное – «Ф», единица измерения – люмены (ЛМ).
Мощность светового потока
Световой поток характеризуется большой колючестью видимого света, который образуется при работе LED источника света. Складывается он из следующих показателей:
- светоотдача;
- мощность;
- используемые химические составы;
- качество линзы.
Основные формулы для вычисления светового потока
Яркость лампы диодного типа уменьшается в течение срока эксплуатации. Также он может теряться по мере прохождения через линзу или накладку, защищающую источник света. При этом потери остаются в пределах 5%.
Как определить порядок измерения
Световой поток представляет собой световое излучение, распространяющееся во всех направлениях, длину волн которого может воспринимать человеческий глаз. Единица измерения потока света лампы накаливания – люмен (Лм).
Светодиодный источник света излучает электромагнитные волны разной длины. Световой поток измеряется суммарным значением видимых глазом световых волн, а также волн инфракрасного и ультрафиолетового излучения, с учетом усредненной кривой чувствительности человеческого глаза к восприятию световых волн. По его значению определяется поток света светодиодных светильников.
Узнать больше можно просмотрев видео от всемирноизвестного производителя Philips. В видеоролике подробно рассказано о том, что такое люмен и как он поможет выбрать наиболее подходящий осветительный элемент.
Хозяйкам важно знать, что светодиодные лампы не так эффективны для выращивания цветов, как люминесцентные светильники для растений
Светоотдача светодиода
Сила света определяет интенсивность освещения источником света во множественных точках пространства. Единицей ее измерения является кандела (кд), зависящая от эталонного источника освещения. Световой поток светодиодной лампы рассчитывается как отношение потока света, равномерно распределенного в его пределах, к телесному углу.
Рекомендуем Вам также более подробно прочитать о том, как рассчитать освещенность помещения.
Подробнее о технических характеристиках светодиодных ламп читайте здесь.
Среди множества светодиодных светильников выделяют следующие виды:
- для домашнего освещения (например длинные светодиодные лампы);
- промышленные (светодиодные лампы используются для производственных площадей);
- офисные (для общественных и торговых мест);
- уличные.
Таблица яркости света
В таблице приведены соотношение мощности и уровня светоотдачи некоторых моделей диодных светильников.
| Тип (цоколь, назначение) | Мощность, Вт | Световой поток, Лм |
|---|---|---|
| Е27/14 (домашний) | 5 | 430 – 440 |
| Е27/14 (домашний) | 10 | 910 |
| GX70 (домашний) | 10 | 760 – 800 |
| СПДК18 (производственный) | 18 | 1836 |
| СДГ 120 / СДГ 150 / СДГ 180 (производственные) | 120 – 180 | 12000 – 18000 |
| СДП128 (производственные) | 128 | 14900 – 17135 |
| СДО30 (офисные) | 30 | 3000 |
| СДО44 (офисные) | 44 | 4400 |
| СДОТ10 (офисные) | 10 | 340 |
| СДУУ64 (уличные) | 64 | 4500 |
| СДУ 80 (уличные) | 80 | 7850 |
Сравнение дальности и яркости свечения ламп галогенного и LED типов
Сравнение светодиодных и люминесцентных ламп
ЛЕД лампы превосходят по техническим характеристикам энергосберегающие лампы, в том числе и по яркости. Убедиться в этом поможет следующая таблица.
| Cветодиодная лампа | Люминесцентная лампа | ||
|---|---|---|---|
| Мощность Вт | Световой поток Лм | Мощность Вт | Световой поток Лм |
| 5 | 450 | 15 | 450 |
| 9 | 700 | 20 | 700 |
| 12 | 900 | 25 | 1000 |
| 15 | 1200 | 30 | 1200 |
| 20 | 1800 | 50 | 1800 |
| 30 | 2500 | 80 | 2500 |
По приведенным выше сравнительным данным, можно сделать вывод, что светодиодные светильники более экономичны в потреблении электроэнергии. Световой поток таких источников света наиболее эффективен в применении в различных областях освещения.
Принцип работы
LED светильники, пришедшие на замену предыдущим альтернативам, более энергоэффективны, но строение их значительно сложнее.

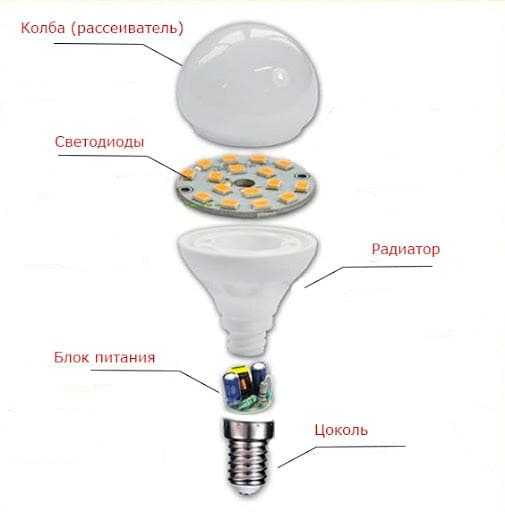

На фото показана структура светодиодной лампы
Строение светодиодной лампы
Принцип работы устройств данного типа заключается в физических процессах, протекающих в полупроводниках. Когда электрический ток проходит в месте соприкосновения полупроводников «p» и «n» формируется свечение. В полупроводниках «p» и «n» собираются положительно заряженные ионы в одном и отрицательно заряженные ионы в другом.
Действие полупроводников пропускает ток только в одном направлении. По этой причине подключение светодиодов выполняется в определенном порядке с соблюдением полярности.
Цветовая температура LED-устройств – это еще один показатель, который выражается в кельвинах. Параметр также учитывается при необходимости выбора устройств.
Цветовой показатель температуры
Определение нормированного значения освещенности на рабочем месте
Даже за последние годы нормы освещенности рабочего места сильно изменились. Это связано с появлением и улучшением новых видов светильников и регулирования освещения, а также с новейшими исследованиями в сфере здоровья. Подробнее о нормах освещенности тут.
Показатели, которые нужно учитывать:
- яркость светового потока;
- освещенность;
- сила света;
- коэффициент отражения поверхности;
- теплота цвета.
Первый показатель определяется световым ощущением человека из-за воздействия на глаза лучистой энергии
Чтобы подобрать подходящую яркость светового потока, необходимо обратить внимание на число люменов, на которые рассчитана лампа
Освещение рабочего места напрямую влияет на работоспособность
Освещенность определяется как рассеянная плотность светового потока. Она измеряется в люксах и высчитывается как отношение светового потока к площади, на которую падает освещение. В рамках гигиенических норм выделяют 8 типов помещений:
- для чертежных работ;
- большие по площади;
- общего назначения (в них используются компьютеры);
- для конференций;
- лестницы, эскалаторы;
- архивы, библиотеки;
- кладовые хранилища.
Обычно осветительные приборы обладают неравномерным распределением света. Поэтому для определения освещенности нужно знать силу светового потока, направленного на освещаемую плоскость. В процессе определения освещенности важным показателем становится и коэффициент отражения, который показывает степень яркости конкретной поверхности. Он характеризуется тем, насколько светлым оказывается материал или покрытие освещаемых плоскостей, выражается в нитах и является отношением количества отраженного светового потока к общему количеству света от ламп. Стоит дополнительно учитывать освещенность от компьютера и окон.
Кроме показателей осветительных приборов, внимание уделяют самому характеру работы
В первую очередь важно определить степень травматичности и уровень точности труда. Основным фактором является минимальный размер обрабатываемых объектов. Например:
Например:
Основным фактором является минимальный размер обрабатываемых объектов. Например:
- точки для бухгалтеров, писателей, копирайтеров и т.д.;
- толщина самой тонкой линии для чертежников и художников;
- наименьшие детали (транзисторы, гайки и пр.) для инженеров и других конструкторских профессий.
В местах с работой наивысшей точности освещенность может достигать 1250 Лк и зависит от того, производится ли на месте постоянная работа или она имеет периодических характер либо же только выражается в общем наблюдении за процессами.
При работе с мелкими деталями требует повышенная освещенность
Расчет освещения производственного помещения калькулятор производит по специальным таблицам с указанием необходимых коэффициентов (использования, отражения, рекомендуемого уровня освещенности) следующим образом:
- нужно знать длину, ширину и высоту помещения;
- учесть коэффициент отражения пола, потолка и стен;
- отметить нормы соответствия размерам комнаты, цеха и выполняемой в них работе;
- знать мощность, яркость светового потока лампы и ее тип (при этом учитывается безопасность использования конкретного светильника в необходимых условиях.
