Светодиодная лента на 220в

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

• Rб – значение балластного сопротивления;
• Uсети – сетевое напряжение;
• Uном – номинальное напряжение ленты;
• Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом

Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

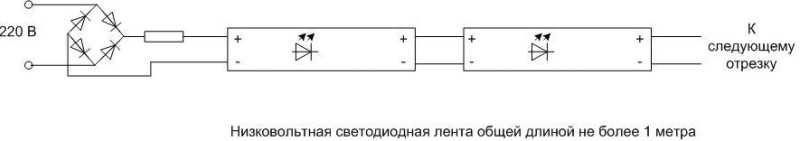

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

• R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
• R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).
2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.

Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Характерные ошибки при подключении

При подключении ленты к сети через блок питания самой распространенной ошибкой является неверный расчет мощности. Поэтому при первом включении идеальным вариантом будет замерить фактический потребляемый ток с помощью амперметра, пересчитать его в мощность и сравнить с максимальной мощностью источника питания. Эту процедуру надо сделать в обязательном порядке, если при включении блок питания начинает издавать нехарактерные звуки, появляются признаки чрезмерного нагрева и т.д.

Схема измерения тока.

При применении источника питания очень желательно предусмотреть коммутационный аппарат со стороны входа и со стороны выхода. С высокой стороны отключение может производиться простым выключением вилки из розетки. В случае неразъемного соединения должна быть возможность снять напряжение со входа отключением автоматического выключателя (он должен быть всегда!).

Соблюдать фазировку (подключение нуля и фазы к соответствующим клеммам БП) не обязательно, на работоспособность это никак не влияет – на входе импульсного блока питания стоит выпрямитель. Но разрывать при коммутации надо фазный проводник или фазный и нулевой одновременно (при подключении через розетку это выполняется само по себе). Заземляющий провод (PE) при его наличии надо подключать всегда – только так обеспечивается безопасность эксплуатации. Разрывать защитное заземление нельзя.

Схема подключения коммутационных аппаратов.

При бестрансформаторном подключении важность замера фактического тока еще важнее. Но вместо этого при первом включении можно замерить фактическое напряжение на контактных площадках ленты

Если оно сильно отклоняется от номинала, надо подкорректировать номинал балласта в соответствующую сторону. Если напряжение на потребителе ниже необходимого, то нужно уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше – поступить наоборот

Замер надо делать с соблюдением всех предосторожностей, не дотрагиваясь до неизолированных частей щупов мультиметра

Схема измерения напряжения.

Также для низковольтных лент ошибкой может стать применение соединительных проводников сечением меньше потребного при существующем токе

При эксплуатации надо обращать внимание на температуру проводов (идеально, если для этой цели имеется пирометр, тепловизор или другая диагностическая техника). Если наблюдается повышенный нагрев, надо заменить проводники на более толстые

Чтобы не допустить ошибки изначально, можно воспользоваться таблицей сечений.

Сечение медного проводника, кв.мм	0,5	0,75	1	1,5	2
Максимально допустимый ток при открытой прокладке, А	11	15	17	23	26

Смотреть обязательно: Светодиодная лента 220 Вольт топ или хлам, чем лучше и хуже ленты 12 Вольт.

Подключить светодиодную ленту к 220 В можно различными способами. Но оптимальным путем все же является применение импульсного источника питания. Все остальные методы являются альтернативой в безвыходных случаях.

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Способы подключить светодиодную ленту 12В к сети 220В

Переделка шуруповерта на питание от сети

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

• Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
• Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Устройства для подключения LED-ленты к 220 В

Импульсный блок питания

Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:

Импульсные блоки питания

Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.

Трансформатор 220/12

Трансформатор для лед-ленты

Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста. В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.

Токоограничивающий конденсатор

Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.

Последовательное подключение

Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей. Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Подключение длинной светодиодной ленты

Стандартная длина – 5 метров. Если вам нужно больше, как это подключить? Можно присоединять их друг к другу, но напряжение будет постепенно уменьшаться. Выглядит это некрасиво. Так же общее напряжение будет выше, что сокращает продолжительность работы светодиодов. Лучшим выходом будет параллельное соединение. Его делают с помощью дополнительных проводов. Их сечение должно быть больше 1 миллиметра, а также более мощного блока питания. Он будет гораздо больше по размеру, так что если место ограничено, можно использовать несколько небольших блоков. Тогда параллельно соединяются питающие провода.

С многоцветной лентой будет сложнее. Дело в том, что светодиоды в них изначально мощнее, и если подключать несколько таких лент сразу, напряжение будет очень высоким и блок питания будет очень большим. Чтобы сделать устройство компактнее и проще подключают RGB усилитель сигнала и два блока питания. Один из них подключаете к контроллеру, а второй – к усилителю. Первый кусок ленты тоже подключаете к контроллеру, после чего припаиваете второй кусок и соединяете с усилителем. Подключая светодиодную ленту можно руководствоваться следующими правилами:

• Блоки питания должны быть постоянного тока на 12 или 24 вольт
• При спаивании светодиодных лент соблюдайте полярность и температура должна быть не более 260 градусов, чтобы не спалить светодиоды
• Когда будете приклеивать ленту, не давите на сами светодиоды, так же помните, что лента гнется не более чем на два сантиметра

Как видите, светодиодная лента 220 легко подключается и устанавливается, нужно только уделить этому немного времени!

Особенности ленты на 220 В

Самый тривиальный вариант – применение ленты, рассчитанной на полное напряжение сети. Однако напрямую подсоединять светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы обладают односторонней проводимостью и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не рассчитаны на работу в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико, а время жизни элементов — мало. Включать LED-ленту в работу следует через выпрямитель – лучше через собранный по мостовой (двухполупериодной схеме).

Подключение LED-ленты через диодный мост. Фазировка при таком включении не важна, фаза и ноль могут быть подключены к любой входной клемме выпрямителя.

Обратной стороной использования высокого напряжения при равной мощности является пониженный ток, поэтому отрезки полотна можно соединять последовательно суммарной длиной до 100 м (низковольтные светильники – до 5 м). Также плюсом служит возможность для соединения применить проводники пониженного сечения, но не в ущерб механической прочности.

Важно! Основным недостатком такого варианта является крайняя нежелательность применения высоковольтной ленты в помещениях. диммер

диммер

Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы

Начать вычисления необходимо с определения величины мощности, которую должен надежно обеспечивать ИБП.

Расчет блока питания для светодиодной ленты на 12 или 24 вольта проводим по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим его на примере Flexible led strip на 24 В.

Ее мощность соответствует 19,2 ватта на один метр длины, а всего их 5. Далее я просто показываю картинкой, как рассчитать блок питания для светодиодной ленты по простой формуле.

С длиной и мощностью в принципе все понятно, а коэффициент запаса обычно выбирают величиной в 30% или 50%.

30% запаса создают для ИБП, работающих при нормальном режиме эксплуатации и имеющих обычные размеры. Для экстремальных условий работы или использования малогабаритных блоков его рекомендуется увеличить до 50%.

В нашем примере расчет блока питания будет выглядеть следующим образом:

Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для обычного ИБП.

Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блока.

По условиям надежной работы расчетная мощность не должна превышать реальные возможности выбираемого импульсного блока питания. Сильно завышать эту величину не стоит по экономическим показателям.

Поэтому для работы светодиодного освещения выбираем ближайший оптимальный вариант. Например, во втором случае хорошо подойдет ИБП на 150 ватт, а для первого расчета «с натягом» допустимо применить 120 Вт.

Связаны эти рекомендации со многими факторами:

• погрешности конструкций;
• предельные нагрузки и аварийные режимы в питающей сети, создающие перегрев электроники;
• возможные нарушения теплообмена;
• другие случайные процессы.

В общем, учитывайте, что запас мощности нужен для компенсации отклонения реальных условий эксплуатации от идеального расчетного состояния, под которое проектируется ИБП.

Запас должен быть учтен: он сильно не вредит, но его излишняя величина «оттягивает карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.

Я объяснил, как выполнить расчет блока питания для светодиодной ленты 12в по мощности. Еще существует аналогичная методика для тока.

Пользоваться ею просто: напряжение ИБП и питания сборки светодиодов одно и то же. Далее потребуется пересчитать величины мощности (ватты) в токи нагрузок (амперы) и сравнивать их, как показано выше.

Техника безопасности и профессиональные рекомендации

1. Работая дома, следует в обязательном порядке соблюдать все необходимые правила безопасности.
2. Планируя подключить ledленту сразу определитесь, как планируете ее подсоединять к источнику электроэнергии, через usb или к сети мощностью 220в. При этом usbвход – наилучшее решение, если планируется световое оформление техники, так как позволяет разгрузить розетки. Кроме того, выбирая usb, вы получаете шанс с комфортом прикрепить подсветку к монитору, колонкам или телевизору. В то ж время питание 220 вольт является наиболее универсальным и позволяет установить подсветку в любой части дома.
3. Грамотный подбор блока питания для лент 12в или 24в – еще один важный пункт. Сразу решите, потребуется ли вам дома цветная подсветка. Если да, то нужно приобретать спецблок. В любом случае, если мощность центральной сети составляет 220 вольт, такой адаптер строго обязателен! Не забывайте, что нельзя допускать длительной работы led ленты, еще смотанной в катушку. Подключая ее для проверки к электросети 220 вольт, не оставляйте ее без наблюдения.
4. Монтируя светодиодное освещение дома, не подвергайте ленту механическим нагрузкам.

Подключение светодиодной ленты к 220 Вольт

Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

Подобные ленты могут быть использованы для решения разных задач:

• световое обрамление контуров и фасадов зданий;
• оформление ландшафтов;
• украшение ограждающих конструкций;
• подсветка стен крупных залов, концертных площадок;
• освещение рекламных конструкций, сооружений.

Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

1. Почему не рекомендуют покупать китайские модели лент для подсоединения к 220 В?

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

1. На куски какой длины режутся ЛЕД при продаже?

а) 50, 100, 200 см

1. Чем отличается процесс подключения мощной ленты SMD 5630 от обычных вариантов на 220 В?

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

1. Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

1. а) Чтобы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
2. б) Посылка может прийти с неправильной моделью. Все ленты очень похожи. И чтобы не ошибиться, нужно проверять маркировку.
3. а) При продаже лента на 220 В режется на куски по 50, 100 и 200 см.
4. б) Мощные ленты сильно греются, а потому приходится подсоединять охлаждающую систему.
5. а) От ленты исходит мерцание. Оно незаметно для человека, но отрицательное воздействие на него все равно оказывается.

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Как изготовить драйвер для светодиодов своими руками
