Определяем степень повреждения лампы
Разобранную конструкцию следует подвергнуть тщательному визуальному осмотру. На первом этапе обязательно осматривается с двух сторон плата, а затем другие элементы, что позволит выявить поврежденные и подлежащие замене части.
Чтобы освободить цокольную часть, потребуется выполнить размотку проволоки, расположенной на стержне цоколя, после чего отвязываются нити накаливания, и высвобождается сама плата. Основные причины поломки энергосберегающих ламп чаще всего представлены сгоранием основных элементов электронной схемы и перегоранием накаливающей спирали.
Предохранитель
Первоочередной задачей является проверка работоспособности предохранителя, один конец которого припаян на центральный контакт цокольной части энергосберегающей лампы, а второй – к плате.
Определить исправность установленного предохранителя самостоятельно достаточно легко при помощи стандартного мультиметра в режиме измерения уровня сопротивления на «прозвонке» или «200».
Щупы прибора прикладываются на центральный цокольный контакт и место припоя резистора на плате.
При работоспособном предохранителе показатели измерительного прибора должны быть на уровне 10 Ом, а «единица» сигнализирует об обрыве. Вышедший из строя предохранитель требуется обрезать рядом с корпусом резистора, что позволит легко припаять новый элемент.
Колба
Особого внимания и тщательной проверки потребуют также нити накала, а точнее показатели их сопротивления, которые должны быть одинаковыми. Для проверки выпаивается один вывод с каждой стороны. При выявлении сгоревшей нити в параллельном направлении припаивается резистор с аналогичными параметрами сопротивления.
Диоды и стабилитрон
Любые полупроводники, представленные диодами и стабилитроном, достаточно тяжело переносят перегруз и короткие замыкания, поэтому часто выходят из строя при отсутствии стабильного напряжения в бытовой электрической сети.
Для проверки, диоды и стабилитрон нужно прозванивать непосредственно на плате. Показатели прямого сопротивления p/n-перехода диодов не должны превышать 750 Ом, а параметры обратного составляют бесконечность или единицу. Работоспособные двуханодные стабилитроны при проверке в любом направлении должны показывать сопротивление «единица».
Транзисторы
Переходная часть транзисторов, а также их база-эмиттер, зашунтированы посредством низкоомной трансформаторной обмотки, поэтому для проверки следует произвести их очень аккуратное выпаивание. Проверка осуществляется стандартным прозвоном напряжения.
Срок службы энергосберегающей лампы
Срок службы зависит от качества лампы, от частоты включения и отключения. Некоторые производители заявляют срок службы до 7000 часов. На практике это время гораздо ниже. В основном в течении полугода лампы среднего качества перегорают.
Чтобы увеличить срок службы энергосберегающей лампы, предлагается произвести некоторую доработку лампы. Она заключается в установке последовательно со спиралью накала колбы NTC-термистора и проделывании вентиляционных отверстий в пластмассовом корпусе цоколя лампы.
Термистор обеспечивает ограничение пускового тока лампы и позволяет избежать перегорания нити накала.
Отверстия в цоколе улучшают температурный режим работы электронной схемы за счет поступающего воздуха.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Сборка Правильные показатели номинального сопротивления, как правило, указываются производителем на корпусе осветительного прибора. Спрашивайте, я на связи!

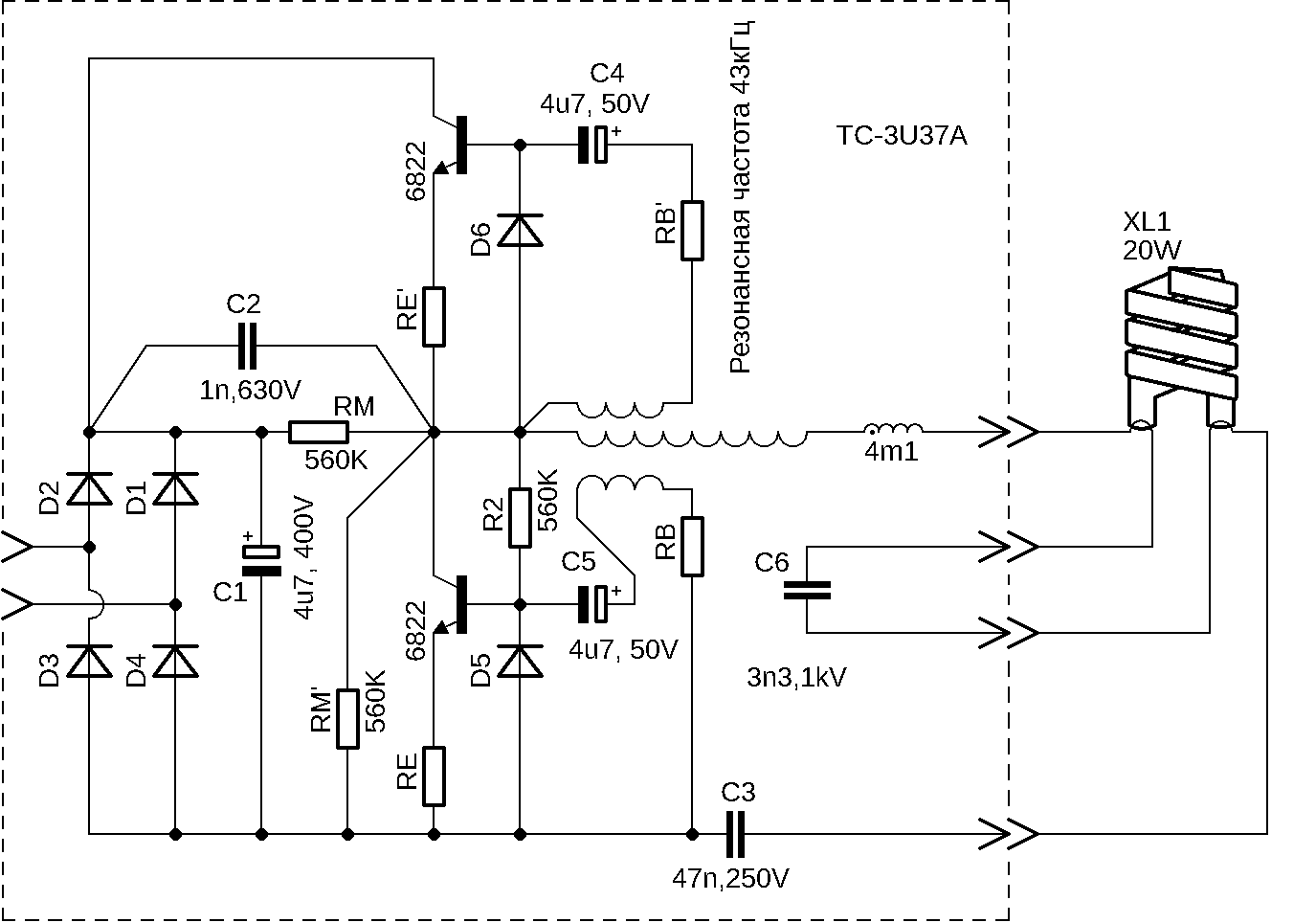

Устройство ЭСЛ
Перед тем как произвести ремонт энергосберегающей лампы 9 w своими руками, рассмотрим их устройство. Люминесцентные энергосберегающие лампы имеют идентичное устройство. Структурно они состоят из газоразрядной трубки, корпуса, цоколя, блока пуска и электропитания (электромагнитный балласт).
Пускорегулирующее устройство – импульсный преобразователь напряжения от 220 W до 400 W. Газоразрядная трубка именуется колбой ЭСЛ. Она запаяна с двух сторон. Содержит электроды, пары ртути в инертном газе. Ртуть дает свечение под воздействием электрического тока. Спиралевидная или дугообразная виды трубки предназначены для придания изделию компактной формы.
Колба соединяется с корпусом. Он изготавливается из негорючих полимерных композитов. В нем располагается электронная схема (печатная плата) высокочастотного преобразователя, предохранитель, соединительные провода, пускорегулирующие элементы. Цоколь – стандартный элемент. По структуре и типоразмерам продукт идентичен аналогам, применяемым в лампах накаливания.
https://youtube.com/watch?v=NAeo5NEFyv8
Правила разбора

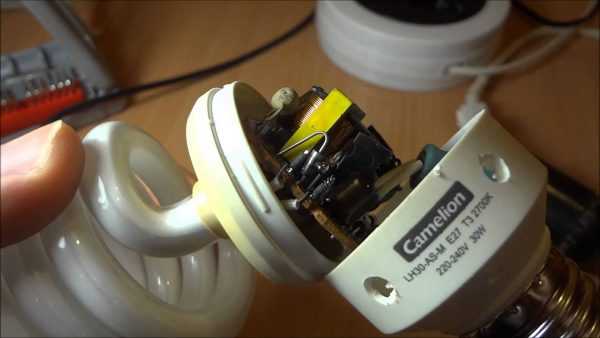

Ремонту энергосберегающей лампы своими руками предшествует разбор и проверка ее основных компонентов в следующем порядке:
- Предохранитель.
- Колба.
- Транзисторы и резисторы.
- Конденсаторы.
Рассмотрим подробно основные особенности и правила демонтажа своими руками каждого из них.
Предохранитель
Предохранитель располагается посередине жилы, соединяющей контакты цоколя и печатной платы. Он состыкуется с резисторным модулем и обязательно оснащается изоляционным кожухом. Чтобы определить его работоспособность, необходимо прозвонить его с помощью мультиметра. Для этого один щуп прибора должен контактировать с центральной цокольной клеммой, другой – с местом соединения проводника предохранительного модуля с платой.
При полной работоспособности этого компонента результат измерения должен быть равен 10 Ом, в противном случае прибор покажет единицу. Устранить неисправность можно, заменой старого – откусив его для этого по самое основание корпуса – чтобы для удобства пайки нового остался максимально длинный вывод из цоколя.
Колба
Прежде чем приступать к элементам платы, нужно проверить нити накала колбы. В энергосберегающей лампе их две. Их сопротивление должно быть одинаковым и равным примерно 10-11 Ом. Если разница между ними существенна, значит одна из них перегорела. Восстановить ее своими руками можно, если припаять параллельно ей резистор аналогичного сопротивления.
Транзисторы и резисторы
Как правило, в схеме энергосберегающей лампы всего пара транзисторов. Однако для их прозвонки придется их выпаять – ввиду зашунтировки p-n-перехода в обмотке трансформатора. Сделать это своими руками при достаточном опыте и небольшом паяльнике не так сложно. В случае неисправности их нужно заменить на аналоги с такими же характеристиками. Резисторы также проверяются мультиметром. Показатели их рабочих параметров указаны сверху на корпусе.
Конденсаторы
Конденсатор проверяется таким же способом, как и выше описано. В случае необходимости заменяется на новый. В качестве подсказки во время проверки можно опираться на его внешний вид. Сломанный обычно имеет вздутый корпус или подтеки. В большинстве случаев именно этот модуль является главным виновником выхода из строя энергосберегающих ламп китайских производителей.
Сборка энергосберегающей лампы
До начала сборочного процесса проверяем «экономку», чтобы не получилось так, что уже собранная лампочка не функционирует. После подсоединения проводки вкручиваем лампу в патрон (отключив заранее электропитание). Загоревшаяся и не мерцающая лампа указывает на правильность предыдущих действий.
Заранее определяемся, подойдет ли электронное пускорегулирующее устройство к своей нише в корпусе. В случае надобности подгибаем конденсаторы сопротивления. При этом следим, чтобы не было замыкания
Далее собираем лампу и подклеиваем оторванные элементы (если таковые имеются после неосторожного демонтажа)
Типичные поломки
Существуют два варианта, при которых лампа ломается:
- Повреждений внутренних составляющих светильника;
- Естественное старение. При выходе лампы из строя необходимо утилизировать ее через специальные пункты приема ртутных ламп.
Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.
Тип поломки Причина Способ устранения Постоянное моргание По тому, как мигает лампа, определяется характер поломи или степень ее износа. Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект.Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп.
Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер. Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети. Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно. Пятым вариантом может быть случай, когда греется проводка.
В большинстве случаев оптимальным вариантом является полная замена лампы
Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму.Если же лампа горит одна за одной, обратите внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена. Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше
Если допустить ошибку, то возникают серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать
Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше. Если допустить ошибку, то возникают серьезные проблемы, решение которых потребует много времени и сил
Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.
Нагар Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать. Перегорание нитей накаливания Основные причины неполадок осветительных приборов: — проблемы в пускорегулирующем аппарате;— старение лампы; — износ основных пускорегулирующих соединений.
Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы. При первом запуске светильника может произойти проблема разрыва цепи в стартер Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети. В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии. После включения лампы, автомат полностью выбивает всю проводку. Причина, кроется в том, что пробит конденсатор, который подключен параллельно сети. Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра. Лампа не включается Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы. Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света
Внимание стоит уделить на нити накаливания. В случае перегорания нити — закоротить ее
Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель. Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

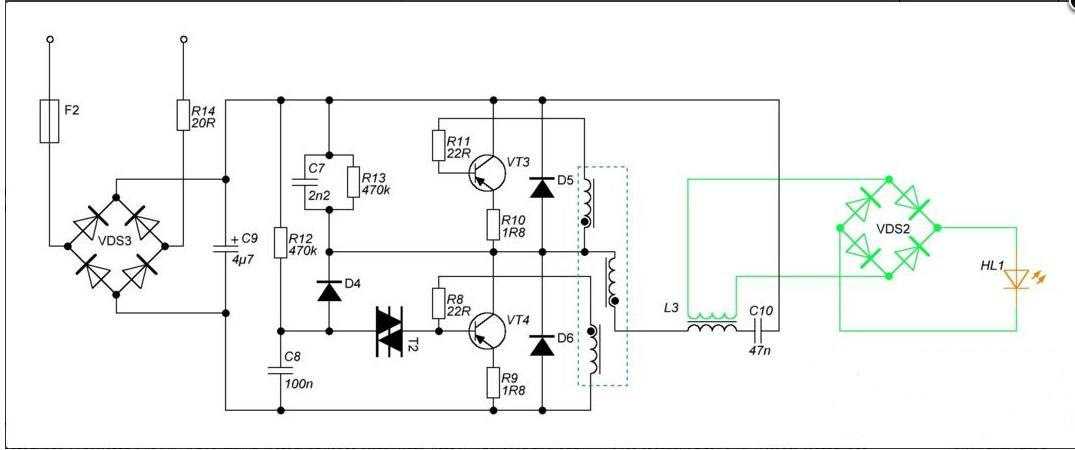

Изготовление ИБП своими руками
Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.
Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.
Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.
Использование трансформатора
Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.
Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.
Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.
Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.
Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.
Назначение выпрямителя
Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.
Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.
Наладка устройства
После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.
Скачать справочные данные на транзисторы для люминесцентных ламп
• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 7006 раз./
• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 9526 раз./
• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4125 раз./
• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 4090 раз./
• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3686 раз./
• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10324 раз./
• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4843 раз./

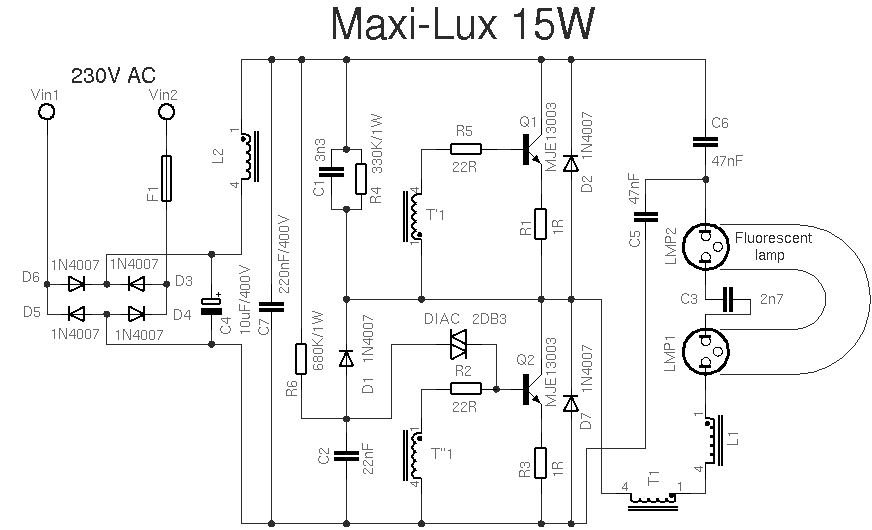

Определяем неисправные элементы на плате пускорегулирующего устройства.
Предохранитель.
В первую очередь проверяем предохранитель. Найти его легко. Одним концом он припаян к центральному контакту цоколя лампы, а вторым к плате. На него надета трубка из изоляционного материала. Обычно при такой неисправности предохранители не выживают.
Но как оказалось, это не предохранитель, а пол ваттный резистор сопротивлением около 10 Ом
, причем был сгоревшим (в обрыве).
Определяется исправность резистора легко. Мультиметр переводите в режим измерения сопротивления на предел «прозвонка
» или «200 » и производите замер. Если резистор-предохранитель целый, то прибор покажет сопротивление около10 Ом , ну а если покажетбесконечность (единицу), значит, он в обрыве. Как измерить сопротивление можно прочитать здесь.
Здесь один щуп мультиметра ставите к центральному контакту цоколя, а второй к месту на плате, куда припаян вывод резистора-предохранителя.
Еще один момент. Если резистор-предохранитель окажется сгоревшим, то когда будете его выкусывать, старайтесь откусить ближе к корпусу резистора, как показано на правой части верхнего рисунка. Потом к выводу, оставшемуся в цоколе, будем припаивать новый резистор.
Колба (лампа).
Далее проверяем сопротивление нитей накала колбы. Желательно выпаять по одному выводу с каждой стороны. Сопротивление нитей должно быть одинаковым, а если разное, значит, одна из них сгорела. Что не очень хорошо.
В таких случаях специалисты советуют параллельно сгоревшей спирали припаять резистор таким же сопротивлением, как у второй спирали. Но в моем случае обе спирали оказались целыми, а их сопротивление составило 11 Ом
Следующим этапом проверяем на исправность все полупроводники – это транзисторы
,диоды истабилитрон . Если Вы не знаете, как проверить транзистор или диод, то прочитайте статью, как проверить транзистор мультиметром.
Как правило, полупроводники не любят работу с перегрузкой и коротких замыканий, поэтому их проверяем тщательно.
Диоды и стабилитрон.
Диоды и стабилитрон выпаивать не надо, они и так прекрасно прозваниваются прямо на плате. Прямое сопротивление p-n перехода диодов будет находиться в пределах 750 Ом
, а обратное должно составлятьбесконечность . У меня все диоды оказались целыми, что немного обрадовало.
Стабилитрон двуханодный
, поэтому в обоих направлениях должен показать сопротивление равноебесконечности (единица).
Если у Вас некоторые диоды оказались неисправные, то их надо приобрести в магазине радиокомпонентов. Здесь используются 1N4007
. А вот номинал стабилитрона определить не смог, но думаю, что можно ставить любой с подходящим напряжением стабилизации.

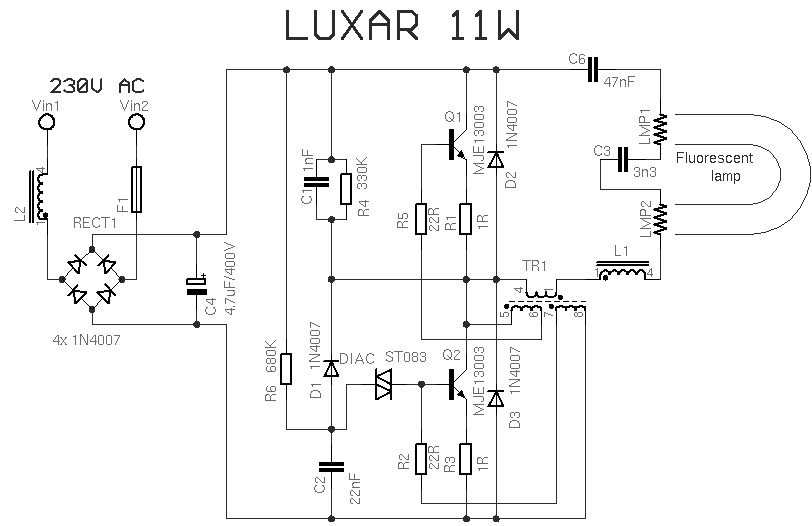

Транзисторы.
Транзисторы, а их два — придется выпаять, так как их p-n переходы база-эмиттер зашунтированы низкоомной обмоткой трансформатора.
Один транзистор звонился и вправо и влево, а вот второй был якобы целым, но вот между коллектором и эмиттером, в одном направлении, показал сопротивление около 745 Ом
. Но я значение этому не придал, и посчитал его неисправным, так как с транзисторами типа 13003 дело имел в первый раз.
Транзисторы такого типа, в корпусе ТО-92, найти не смог, пришлось купить размером больше, в корпусе ТО-126.
Резисторы и конденсаторы.
Их тоже надо все проверить на исправность. А вдруг.
У меня еще оставался один SMD резистор, номинал которого небыло видно, тем более, что принципиальную схему этого пускорегулирующего устройства я не знал. Но была еще одна такая же рабочая энергосберегающая лампа, и она пришла мне на выручку. На ней видно, что номинал резистора R6
составляет1,5 Ома .
Чтобы окончательно убедиться в том, что все возможные неисправности были найдены, я прозвонил все элементы на рабочей плате и сравнил их сопротивления на неисправной. Причем выпаивать ничего не стал.
1. Транзисторы 13003 – 2 шт. по 10 рублей каждый (в корпусе ТО-126 — взял 10 штук); 2. SMD резисторы — 1,5 Ома и 510 кОм по 1 рублю каждый (взял по 10 штук); 3. Резистор 10 Ом – 3 рубля за штуку (взял 10 штук); 4. Диоды 1N4007 – 5 рублей за штуку (взял 10 штук на всякий случай); 5. Термоусадка – 15 рублей.
Скачать справочные данные на транзисторы для люминесцентных ламп
• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 7009 раз./
• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 9528 раз./
• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4128 раз./
• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 4091 раз./
• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3687 раз./
• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10327 раз./
• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4846 раз./
Как работают люминесцентные лампы: 4 фазы запуска и отключения — простое объяснение

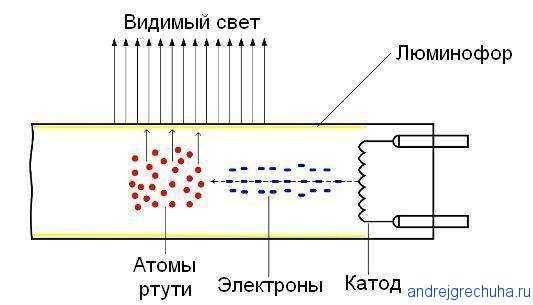

Внутри герметичного пространства стеклянной колбы находятся пары ртути, создающие ультрафиолетовый спектр излучения. В видимый свет его преобразует люминофор, нанесенный по внутренней поверхности трубки.
Газовый разряд, вызывающий свечение, протекает между электродами, образованными нитями накала. Для его розжига используется дроссель и стартер.
Фаза запуска №1. Разогрев нитей накала
При подаче напряжения выключателем на схему лампы в ней по замкнутой цепи начинает протекать переменный ток. Его путь: дроссель, одна нить накала, емкостное сопротивление стартера, вторая нить накала.
Металл обоих электродов разогревается, вокруг них создается электронная эмиссия, облегчающая возникновение тока газового разряда.
Фаза запуска №2. Замыкание контакта стартера
Дроссель, обладая индуктивным сопротивлением, первоначально накапливает электромагнитную энергию.
Внутри стартера между его электродами создается тлеющий разряд, нагревающий биметаллический контакт. Последний начинает выгибаться и замыкает дополнительную цепочку, подключенную параллельно электродам. Через нее начинает протекать ток.
Тлеющий разряд прекращается. Биметалл остывает.
Фаза запуска №3. Газовый разряд
Остывший биметалл стартера отключает контакт дополнительной цепочки.
Дроссель при разрыве цепи формирует импульс повышенного напряжения благодаря наложению ЭДС самоиндукции на сигнал бытовой сети 220 вольт.
Большой всплеск напряжения между электродами колбы пробивает электрическое сопротивление газовой среды, создается ток разряда в ней.
Дроссель же с момента возникновения газового разряда своим сопротивлением ограничивает ток в цепи, предотвращает дуговое замыкание. Лампа светится.
На этом этапе стартер уже выполнил свою задачу и в работе не участвует.
Фаза запуска №4. Снятие напряжения выключателем
Разрыв цепи питания прекращает протекание газового разряда и свечение лампы.
Изложенная технология запуска за счет предварительного разогрева нитей накала называется горячей. Она обеспечивает наиболее экономный режим создания нагрузок на встроенные электроды, обеспечивает им повышенный ресурс.
Люминесцентную лампу можно запустить в работу быстрее, без прогрева нитей. Для этого между ними достаточно приложить импульс повышенного напряжения. Этот метод называется холодным запуском. Его применение значительно сокращает ресурс оборудования.
Стоит ли ремонтировать энергосберегающие лампы
Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.
Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.

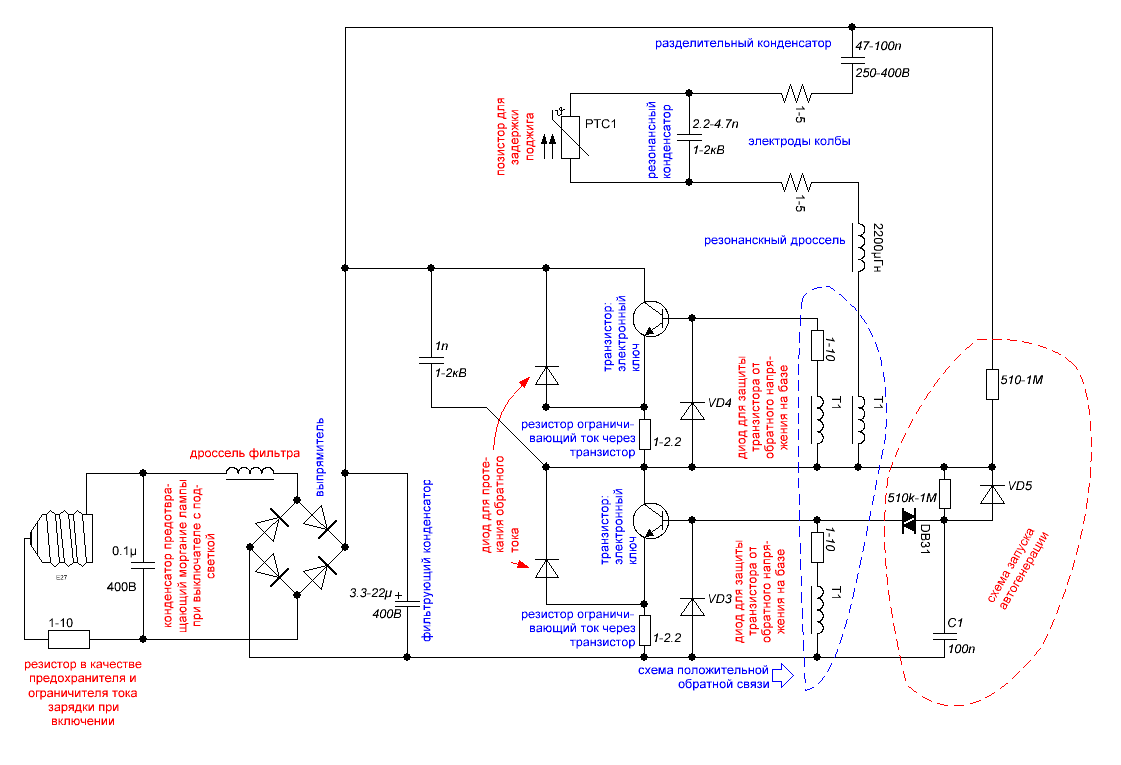

Ремонт балласта
Прежде всего балласт нужно осмотреть на предмет наличия перегоревших компонентов. На проблемы указывают вздутые емкости, деформированные транзисторные корпуса, следы гари. Когда замена указанных элементов не приводит к восстановлению работоспособности лампы, понадобится проверка всей цепи.

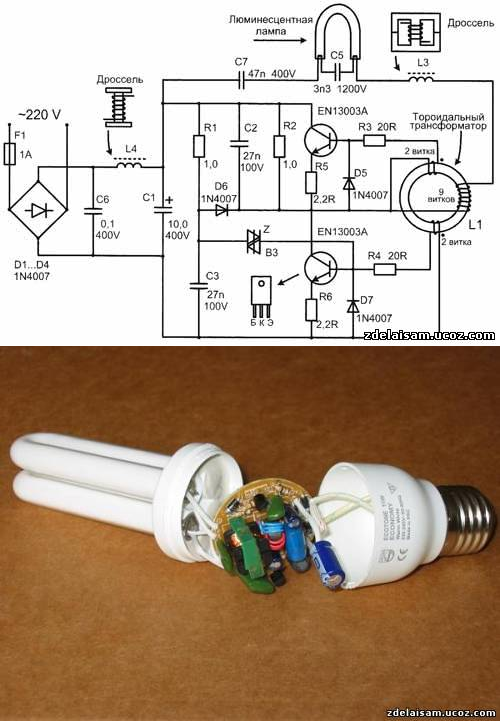

На рис. 3 показана типовая схема пускорегулирующего устройства. Она применяется, с незначительными изменениями, во всех балластах.

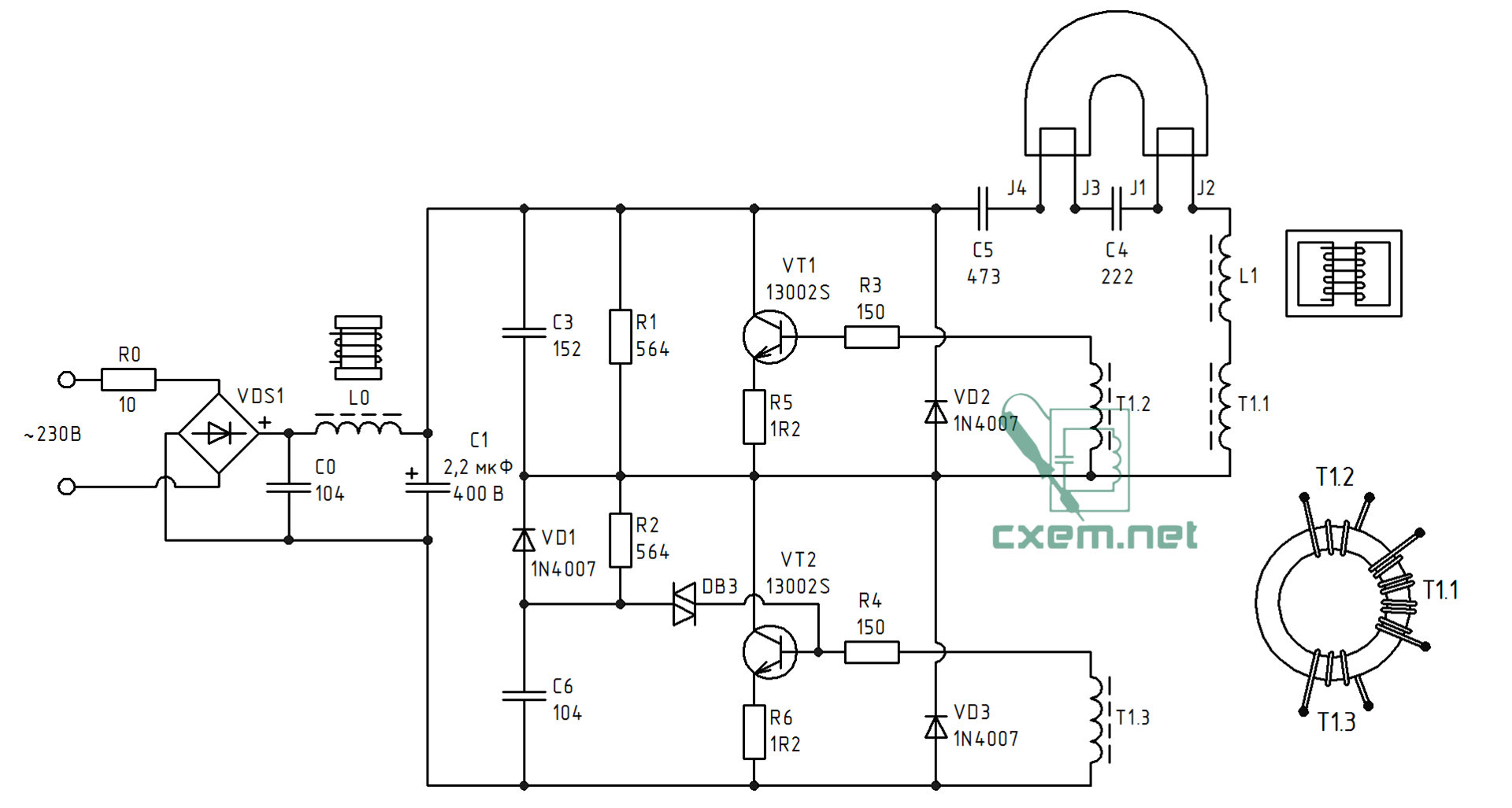

Условные обозначения на схеме расшифрованы на следующем рисунке.
Катушка L1 и емкость C1 выполняют роль фильтра помех. В некачественных китайских изделиях вместо катушки установлена перемычка.
Катушка L2 оснащается определенным количеством витков – от 250 до 350. Они наматываются проводом диаметром 0,2 миллиметра на ферритовый сердечник. Деталь выполнена в виде буквы Ш и внешне похожа на маленький трансформатор.
Трансформатор T1 имеет от 3 до 9 витков. Чаще всего применяется провод диаметром 0,3 миллиметра. Магнитопроводником выступает ферритовое кольцо.
Предохранителя FY1-0.5 A обычно нет в комплектации китайских изделий. В качестве предохранителя в таких случаях выступает низкоомное сопротивление (R1). Эта деталь сгорает чаще всего. Замена ее редко позволяет восстановить работоспособность лампы, так как перегорание предохранителя – следствие, а не причина проблемы.
Поиск неисправностей в балласте
Последовательность действий следующая:
Меняем резистор-предохранитель. Проблемы с балластом практически всегда связаны с перегоранием резистора.
Ищем неисправности. Чаще всего из строя выходят емкости, поэтому поиск начинаем с них. Используя паяльник, выпаиваем конденсаторы C3-C5. Далее тестируем их мультиметром. Если отмечается незначительное свечение колбы в районе нитей накала, – почти наверняка нужна замена емкости C5. Она относится к колебательному контуру, который участвует в создании высоковольтного импульса, вызывающего разряд. При выгоревшей емкости лампа не сможет войти в рабочий режим, хотя на спирали и будет электропитание, проявляющееся свечением.
Если с емкостями проблемы не обнаружены, проверяем диоды, имеющиеся в мосте. Тестирование осуществляем без выпаивания диодов с платы. Если хотя бы один из диодов неисправен, высока вероятность пробития емкости C2. Обнаружен вздутый C2 – это почти наверняка перегорел один или сразу несколько мостовых диодов.
Предположим, что описанные выше элементы сохраняют работоспособность, тогда проверяем транзисторы. В данном случае не обойтись без выпаивания, так как обвязка не позволит получить точные результаты при замерах.
Когда найден источник проблемы, проверяем функционирование источника света, запитав цоколь
Выполняем эту операцию осторожно, так как на плату поступает опасное для жизни напряжение.
Как только лампа заработала, отключаем электропитание и начинаем сборочный процесс.
