Почему так сложно сделать питание светодиодов от 220в своими руками?

Питание от батарейки: как выбрать источник и правильно подключить светодиод

Использование светодиодов становится все более распространенным. Они используются для основного или сигнального освещения и декоративной подсветки. Возможности ламп еще недостаточно изучены, и многие любители постоянно экспериментируют, открывая новые аспекты этих устройств. Одной из самых полезных особенностей является низковольтное питание, что делает его безопасным и доступным для детей и подростков. Давайте рассмотрим один из вопросов, который часто задают новички: Как можно максимально долго и эффективно подключить светодиод к батарее?

Теоретически, в качестве источника питания для светодиодов можно использовать любые батарейки или аккумуляторы. Некоторые из них просто требуют дополнительной схемы, в то время как другие способны питать ячейку практически без посторонней помощи. Главная задача — определить, на сколько хватит заряда батареи.

Чтобы правильно подключить светодиодный элемент, сначала необходимо произвести некоторые расчеты. Время работы источника света можно определить по следующей формуле:

T = (C * U batt)/(Uled * Iled)

• T — время работы батарейки;
• C — емкость источника (А/час);
• U_{Летучая мышь}— напряжение батарейки;
• U_LED— напряжение питания светодиода;
• I_LED— ток рассеивания светодиода.

В упрощенном виде время работы можно определить, разделив работу батареи на мощность светодиода. Однако эта формула показывает состояние на тот момент. Когда заряд израсходован, статус меняется, что не учитывается в данной формуле. Поэтому при планировании схем обычно учитывают емкость батареи, составляющую 10-30 % от номинальной емкости

Используя формулу и принимая во внимание запас емкости источника, можно определить, сколько батарей определенного типа требуется для подключения светодиодных компонентов

Существуют и другие, более сложные или упрощенные схемы. Они позволяют подключать компоненты с напряжением 1,5 вольта, но требуют сложной конфигурации. Их могут собирать только люди, обладающие знаниями и навыками работы с паяльником.

Немного теории

Для нормальной работы светодиода требуется постоянное напряжение или ток. Они должны быть:

1. Постоянными по направлению. Т. е. ток в цепи светодиода при приложении напряжения должен течь от «+» источника напряжения к его «–».
2. Стабильными, т. е. постоянными по величине, в течение времени работы диода.
3. Не пульсирующими – после выпрямления и стабилизации величины постоянных напряжения или тока не должны периодически изменяться.

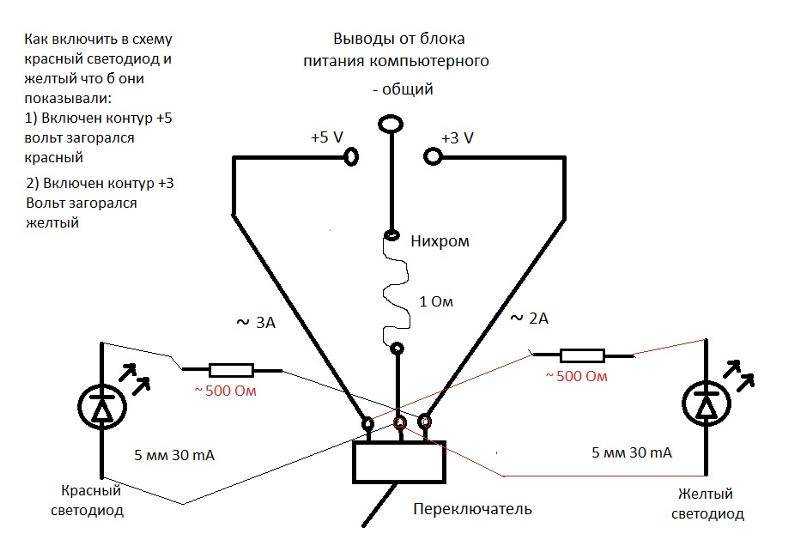

Для светодиодов вначале использовали имевшиеся источники напряжения – 5, 9, 12 В. А рабочее напряжение p-n перехода от 1,9-2,4 до 3,7-4,4 В. Поэтому включение диода напрямую – это почти всегда его физическое сгорание от перегрева большим током. Ток нужно ограничивать токоограничивающим резистором, тратя энергию на его нагрев.

Светодиоды можно включать последовательно по несколько штук. Тогда, собрав из них цепочку, можно по сумме их прямых напряжений дойти почти до напряжения источника питания. А оставшуюся разницу «погасить», рассеяв ее в виде тепла на резисторе.

Когда диодов десятки, их соединяют в последовательные цепи, которые включают параллельно.

Подключение к батарейке 1,5В

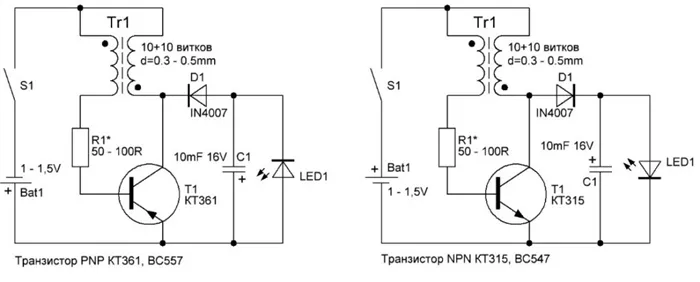

Для подключения диода напрямую к батарейке с 1,5В требуется повышение до 3В. Это реализуется на небольших специализированных микросхемах. Чаще всего используется в аккумуляторных фонариках на одной пальчиковой батарее. Микросхема может быть стабилизатором Ампер  или повышать только вольты. Если стабилизировано только напряжения, то для включения диода потребуется ставить сопротивление, которое тоже расходует энергию. Светодиодный драйвер более экономичен для фонарика.

Китайцы по 100руб. продают готовые платы со стабилизаторами, которые из 1.5 могут сделать от 2В до 5В. Кто дружит с паяльником, может сделать своими руками, микросхеме практически не требуется дополнительных элементов.

Особенности подключения уличных гирлянд

Первое, что необходимо — с умом выбрать новогоднюю гирлянду, предназначенную для установки на улице. Такие изделия должны быть защищены от природных воздействий, а именно влаги, дождя, снега и т. д. Конструкция должна иметь степень защиты от IP65 и выше.

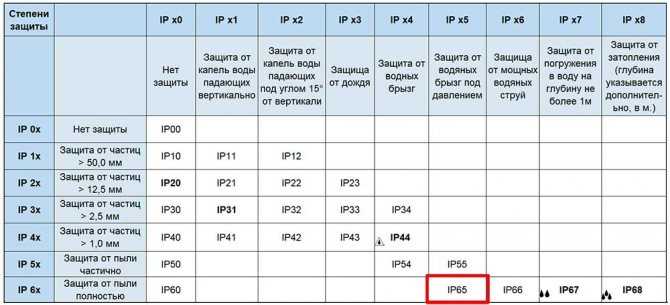

Применение стандартных гирлянд IP44 не подходит из-за возможного повреждения. При этом не стоит доверять на слово производителю. Его заявление о наличии защиты проверьте самостоятельно.

Следующий вопрос — подключение. Здесь возможно питание от разных напряжений:

• 3 или 4,5 В — от батареек;
• 12 или 24 В — напрямую от аккумуляторов или через блок питания;
• 220 В — от бытовой сети.

В процессе принятия решения важно ориентироваться на безопасность. В домашних условиях, как правило, выбирается вариант с подключением к бытовой сети или через трансформатор (блок питания)

Последний снижает напряжение до 12 пли 24 В. При этом сама гирлянда должна быть рассчитана на этот номинал.

Такой вариант подойдет при вывешивании гирлянду на окно с наружи или на входную дверь.

Блок питания желательно брать с запасом мощности или использовать два и более устройства, соединенных параллельно. Если установки одной гирлянды на улице недостаточно, можно соединить несколько изделий с помощью специальных коннекторов (для низковольтных изделий) или пайки (для устройств на 220 В).

При монтаже смотрите на число последовательно подключенных участков. Это требование легко найти в инструкции по эксплуатации. В большинстве случаев не рекомендуется включать последовательно больше 3-х гирлянд.

Нарушение этого требование неизбежно приведет к повреждению изделия из-за прохождения через элементы гирлянды увеличенного тока. Если необходимо подключить дополнительные лампочки, для них нужно подводить отдельный питающий провод.

Дополнительные моменты, которые нужно учесть при подключении гирлянды на улице:

Для регулирования яркости света и режима потребуется контроллер.
Кроме защиты самих ламп, важно позаботится о наличии корпуса для дополнительных элементов, таких как контроллер или блок питания. Если их защиты недостаточно, стоит предусмотреть отдельный бокс для монтажа устройств в помещении или вне его

В последнем случае коробка должна иметь необходимую защиту.
Розетка должна быть с максимальной степенью защиты от внешних воздействий. При установке на улице такие разъемы имеют специальную крышку.

Учитывая эти моменты, можно с легкостью подключить гирлянду на улице и создать праздничное настроение в любое время года, в том числе на новогодние праздники.

Как зажечь два 3-х ваттных светодиода от одной батарейки

Если вы когда-нибудь захотите запитать светодиод от одной батарейки, то рано или поздно наткнетесь на схему под названием Joule Thief- вор джоулей. Эта схема хороша многим: малым количеством деталей, можно использовать севшую батарейку, собранная конструкция получается компактной и будет работать от батареи с напряжением всего 0.6В. Классическую схему этого устройства можно посмотреть в Википедии. Есть много вариантов этой схемы, попыток ее оптимизации. я покажу вам с один из вариантов этой конструкции, который позволит зажечь два 3-х ваттных светодиода включенных последовательно. Все было собрано быстро. С учетом перемотки дросселя, времени ушло 20 минут.

Что понадобится для сборки:

Паяльник, не много припоя и проводов. Батарейка на 1.5В и меньше, твердые руки. Транзистор. Я использовал КТ630,

максимальная рабочая частота у него большая, ток коллектора выше, чем у рекомендуемых в стандартных схемах. В принципе можно любой NPN транзистор c коэффициентом усиления не менее 150, к примеру, 2SC1815. Один переменный резистор на 10 кОм.

Один электролитический конденсатор 47 мкФ на 25В. Конденсатор большей емкости дольше заряжается и снижает яркость свечения. Один любой диод с обратным напряжением не меньше 100 В, т.к. без нагрузки конденсатор заряжается до 30-45В.

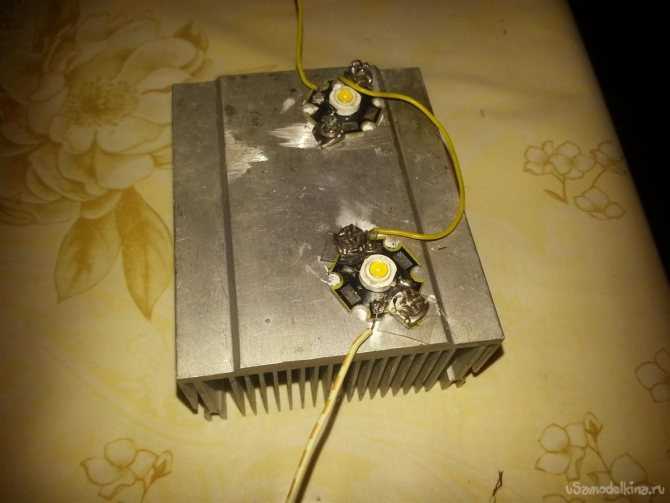

Один конденсатор 0.01 мкФ. Два 3-х ваттных светодиода, включенных последовательно. Закрепленных на радиаторе от компьютерного процессора.

Один дроссель групповой стабилизации от компьютерного БП.

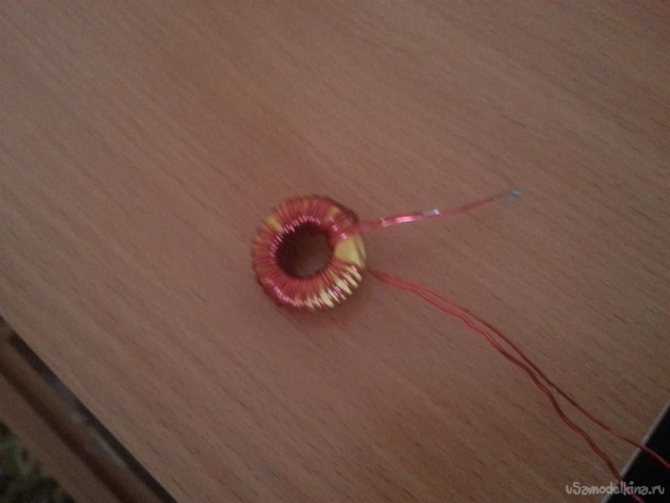

Можно использовать любое ферритовое кольцо, которое окажется под рукой. Я использовал дроссель от БП, просто потому, что он был. Количество витков не считал, просто смотал весь провод с кольца (там два провода разно сечения) и намотал его снова, бифилярно.

Обмотку, намотанную проводом меньшего сечения, включил в цепь базы транзистора. Соответственно, вторую обмотку включил в цепь коллектора

Важно, чтобы начало одной обмотки соединялось с концом другой, как показано на схеме. можно намотать на ферритовом стержне обмотку с отводом от нужного количества витков, или вообще, сделать катушку без сердечника

В отличии от стандартной схемы, здесь, нагрузка подключается между базой и коллектором. Кпд схемы зависит от конденсатора, который включен в параллель с нагрузкой. Такая схема включения нагрузки сделана в попытке использовать ОЭДС ,возникающую в катушке L2.

На видео видно, что при замыкании резистора R1 яркость свечения увеличивается.

В принципе, он не нужен вообще, т.к. на схеме он ограничивает ток через базу. Транзистор КТ 630 прекрасно чувствует себя и без этого резистора. И в заключении еще одна схема, с регулируемым выходным напряжением

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

Light с контактами BGR V+

Расшифровываются они как: B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно. При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:

Блок питания Контроллер Светодиодная лента RGB

Подключение светодиодов к сети 12В

12 вольт – это безопасное напряжение, которое применяется в особо опасных помещениях. Именно к таким и относятся ванные комнаты, бани, смотровые ямы, подземные сооружения и другие помещения.

Для подключения к источнику постоянного напряжения номиналом 12В, аналогично, подключению к сетям 220В необходимо гасящее сопротивление. В противном случае, если подключить его напрямую к источнику, из-за большего проходящего тока светодиод мгновенно сгорит.

Номинал этого сопротивления и его мощность рассчитываются по тем же формулам:

В отличии от цепей 220В, для подключения одного светодиода к сети 12В нам потребуется сопротивление со следующими характеристиками:

• R = 1,3 кОм;
• P = 0,125Вт.

Еще одним достоинством напряжения 12В, является то, что в большинстве случаев оно уже выпрямленное (постоянное), что значительно упрощает схему подключения. Рекомендуется дополнительно монтировать стабилизатор напряжения типа КРЭН или аналога.

Как мы уже знаем, светоизлучающий диод можно подключить как к цепям 12В, так и к цепям 220В, однако существует и несколько вариаций их соединения между собой:

• Последовательное.
• Параллельное.

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А. При повышении нагрузок потребление может вырастать до 10-15 А

При повышении нагрузок потребление может вырастать до 10-15 А

При повышении нагрузок потребление может вырастать до 10-15 А.

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Принцип работы и схемы подключения двухцветных светодиодов

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

• входное напряжение 2.7 – 5.5 В.
• максимальный выходной ток до 2.4 А.
• количество подключаемых LED от 1 до 5.
• частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

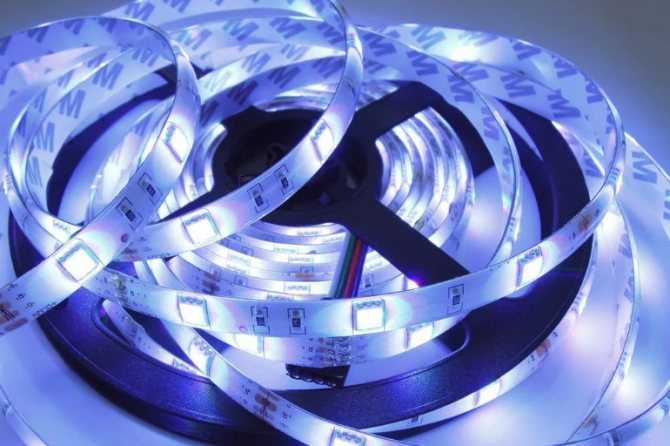

Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Здравствуйте уважаемые Знатоки. Мне нужно собрать 2 шт. LED светильник состоящий из 20 диодов по 3W, а второй из 40 диодов. Напряжение у каждого 3,2-3,4 V, 600-700mA. Драйверы на них получаются достаточно дорогие, посоветуйте как можно их подключить в сеть 220v. Тут представлены схемы без трансформатора через мост ну и там конденсаторы и резисторы. Подскажите её можно использовать для запитки фонаря, и как подобрать детали, Был бы очень признателен если бы кто то расписал как и что делать а главное из чего. Благодарю

Отвечает Друзь. Проще поставить диоды на 20-30 Ватт или использовать линейки светодиодные. Есть мощные диоды которые сразу подключаются в 220 вольт. У них драйвер расположен на подложке вместе с диодом, получается недорого и просто. Схема подключения светодиодов есть у меня на сайте в разделе «Питание».

Подключил 4 потолочных светильника с Led Driver,но почемуто один самый первый или самый последний в цепи мигает при выключином свете. Менял провода местами,менял блок,ничего не помогает.подскажите

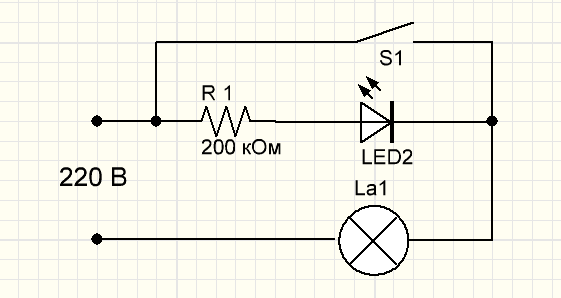

Может выключатель с подсветкой. Выключатель должен размыкать фазу. Бывает небольшая наводка с другой линии на 220 вольт, заряд постепенно накапливается и светильник вспыхивает. Да и китайская схемотехника тут тоже влияет.

Добрый день. Есть светодиодная матрица на на 64 светодиода 2835 включенная в 220в на ней есть 3-и микросхемы, произведение китайское. Проблема заключается в том, что есть подсветка не всех светодиодов при выключенном 1-м из проводов из сети, т.е. работает как ночник. Что можно сделать.

Пир выключении необходимо разрывать фазу, а не ноль. Может у вас выключатель с подсветкой.

Пытаюсь заменить галогеновое освещение на светодиодные лампы. От сети 220v питание идет на трансформатор HTM 70/230-240 OSRAM. Далее 12v двумя линиями по 3 лампы в каждой, подключенных параллельно. Лампы OSRAM LED STAR MR16 35 36° по 5w. При включении горят с мерцанием частотой 50гц. Как устранить мерцание с использованием готовых комплектующих, которые можно купить в магазине ( не «сделай сам»).

HTM 70/230-240 OSRAM

Купите хороший блок питания на 12 вольт и проблема исчезнет. Можете поставить параллельно конденсатор на 500-1000 микрофарад.

Здравствуйте. Вопрос такой: в здании поменяли светильники с накаливания на светодиодные. При снятии векторной диаграммы со счётчика электроэнергии заметили, что характер нагрузки поменялся на активно-емкостную (ток стал опережать напряжение на 30 градусов). Не может ли быть связано с установленными в светильника конденсаторами? Спасибо.

Коэффициент мощности изменился из-за светильников.

Добрый день! На приборе установлено устройство плавного пуска ламп накаливания (220 вольт), при замене на светодиодные лампы, последние начинают мерцать. Можно ли что нибудь сделать?

Уберите блок плавного пуска.

Доброго здоровья. Светодиод 3в. 20ма.сколько светодиодов можно подключить последовательно .Блок питания с гасящим конденсатором.

Длина цепи ограничена напряжением. 73 светодиода можно подключить без гасящего конденсатора.

Здравствуйте, как лучше подключить 1w диод от аккумулятора 6v, подойдет ли драйвер с питанием 12v из китая?

На схемах вроде всё указано, а дальше уже вам выбирать.

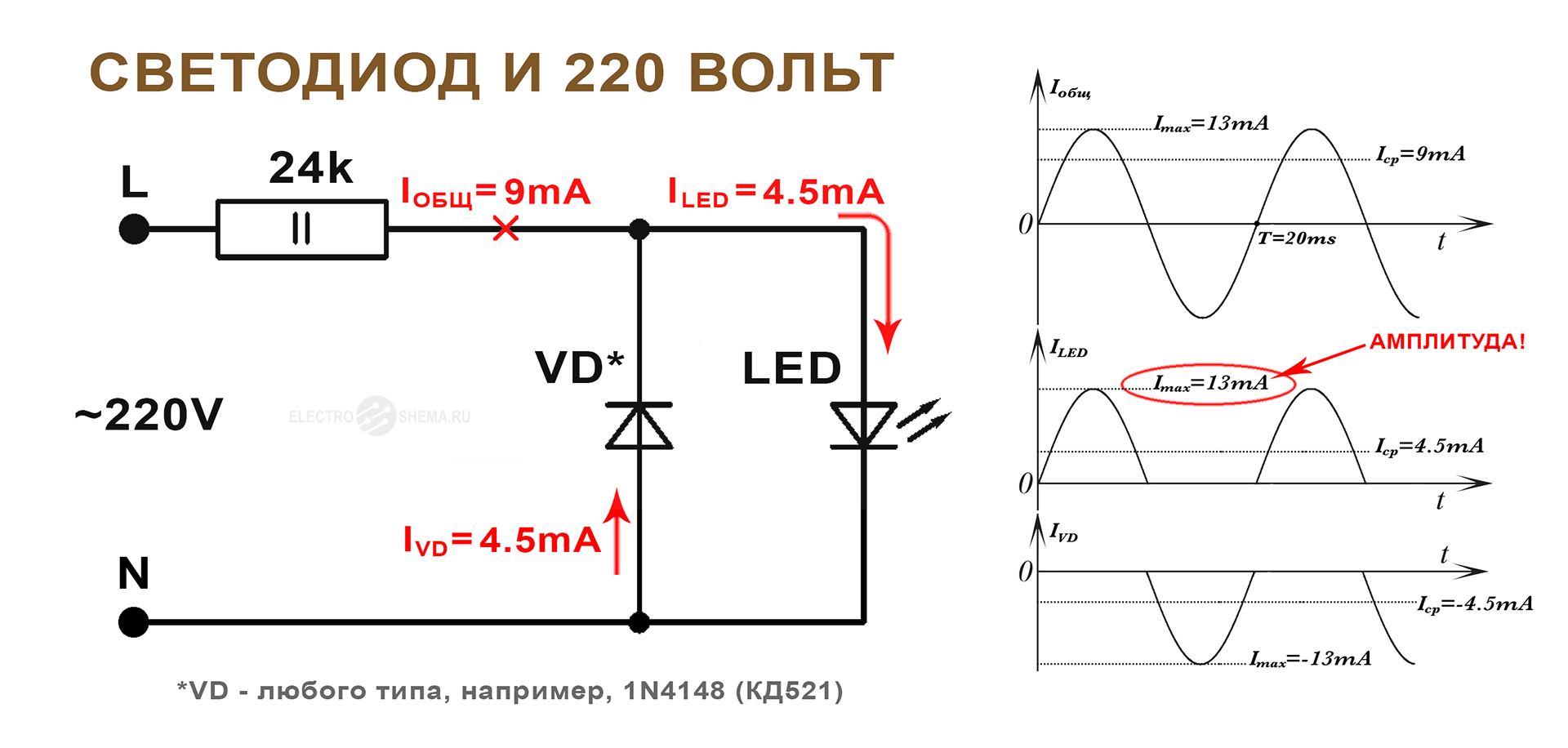

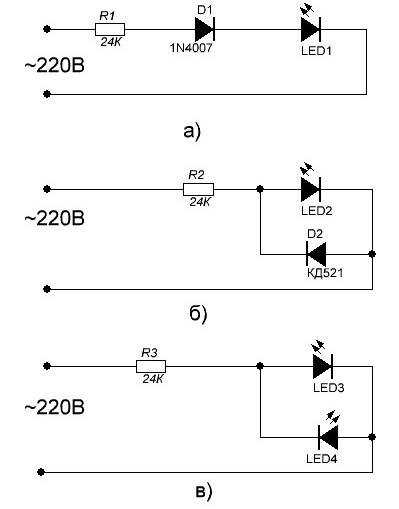

Подключение к 220В без драйвера

Примером простого включения  без драйвера будет светодиодная лента на 220V. На ней последовательно соединены 60 штук, которые питаются от выпрямителя состоящего из диодного моста. Недостатком такой схемы является пульсации света с частотой 100 Герц, которые очень вредны для здоровья, но каждый реагирует на это индивидуально. Такую ленту можно резать только по 60 LED.

LED лента с прямым включением в сеть 220

Такую же технологию стали использовать в больших  COB диодах, внутри последовательно соединяют 60 кристаллов, чтобы сразу включать в сеть 220В.

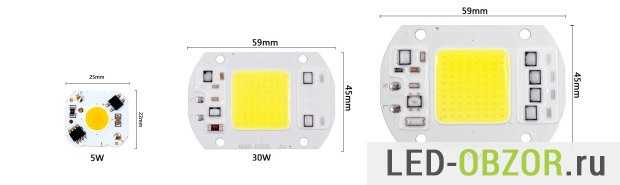

Светодиодный COB модуль на 220V со встроенным драйвером

Высокотехнологичные китайцы уже продают светодиодные модули и матрицы со стабилизатором, размещенном на одной подложке.

Последовательно соединенные светодиоды

Следующая схема — это последовательное соединение светодиодов. В этой схеме мы последовательно подключим три белых светодиода диаметром 5 мм с одним и тем же источником питания 12 В. На следующем изображении показана принципиальная схема последовательно соединенных светодиодов.

Принцип действия

Поскольку светодиоды соединены последовательно, ток через них будет одинаковым, т.е. 30 мА (для белого светодиода 5 мм). Поскольку три светодиода соединены последовательно, все светодиоды будут иметь падение напряжения 3,6 В, т.е. падение напряжения на каждом светодиоде составит 3,6 В.

В результате падения, напряжения на резисторе упадет до 12 – 3*3,6 = 1,2В. Отсюда мы можем рассчитать сопротивление как R = 1,2 / 0,03 = 40 Ом. Итак, мы должны выбрать резистор 47 Ом (следующий доступный).

Что касается номинальной мощности резистора, то она равна 1,2 * 0,03 = 0,036. Это очень низкая номинальная мощность, и минимально доступная мощность составляет ¼ Вт.

После того, как все компоненты выбраны, мы можем подключить их к макетной плате и подать питание на схему с помощью источника питания 12 В. Все три светодиода загорятся с максимальной интенсивностью.

Подключение 3-х светодиодов к 12 В

Подключение трех светодиодов к источнику питания 12 В, позволяет использовать резистор с меньшей мощностью, так как суммарное падение напряжения на трех светодиодах будет больше в 3 раза.

Допустим, что у нас имеется желтый светодиод со следующими параметрами:

Рассчитаем сопротивление балластного резистора по уже известной формуле:

Ближайший резистор, подходящий по номиналу 510 Ом, определим требуемую мощность

Рассчитываем сопротивление светодиода:

Общий ток в цепи с учетом добавленного сопротивления резистора:

Подставляем получившееся значение в формулу мощности постоянного тока:

По сравнению с предыдущим примером, в данном случае нам требуется менее мощный резистор, а значит, выбираем на 0,125 Вт.

Данная схема подключения используется в светодиодных лентах на 12 В, с той лишь разницей, что там таких цепочек несколько и между собой они соединены параллельно.

Этот способ имеет существенный недостаток – при сгорании одного из светодиодов, остальные перестают работать.

Хотя светодиоды (светики) используются в мире ещё с 60-х годов, вопрос о том как их правильно подключать, актуален и сегодня.

Начнем с того, что все светодиоды работают исключительно от постоянного тока. Для них важна полярность подключения, или расположения плюса и минуса. При неправильном подключении. светодиод работать не будет.

Этапы сборки

Примерная последовательность сборки и проверки в рабочем режиме.

1. найдите в документации технические характеристики, сколько вольт падает на каждом LED;
2. составьте схему подключения учитывая напряжение питания;
3. вычислите потребляемую мощность всей электрической цепи;
4. подберите блок питания или драйвер подходящий по мощности;
5. рассчитайте резистор в случае использования питания стабилизированным напряжением;
6. найдите правильную полярность на ножках LED;
7. припаяйте провода диодным компонентам;
8. подключите источник питания;
9. плотно установите диоды на радиатор и закрепите их;
10. включаем всю конструкцию в сеть 220V предварительно зажмурившись;
11. если ничего не взорвалось, то измеряем потребление энергии, нагрев, потребляемый ток;
12. корректируем ток, если он оказался выше или ниже расчётного;
13. прогреваем в течение 30 минут
14. для китайских диодов температура на электрическом контакте не должна превышать 60°, для фирменных это указано в спецификациях, может быть максимум  до 130° — 150°.

Алюминиевая звезда

Установка  на систему охлаждения чаще всего требует хорошего оборудования и навыков. Поэтому диоды невысокой мощности 1W, 3W, 5W лучше покупать сразу на подложке из алюминия или меди в виде звезды. Таким образов вы не перегреете ножки и не испортите диодный чип.  Затем звезду ставят на радиатор с использованием теплопроводной пасты.

Расчет резистора для светодиода, калькулятор

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл. Онлайн расчёт резистора для светодиода производится на основе его номинальной рабочей силы тока.

Онлайн калькулятор

Предварительно составьте схему подключения, чтобы избежать ошибок в расчётах. Онлайн калькулятор покажет вам точное сопротивление  в Омах. Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону.

Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла.  Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Основные параметры

Отличие характеристик кристаллов для дешевых ЛЕД

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми.  Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно. Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло.  Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB  диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от  10W до 100W снижение растёт с 12В до 36В.

Этот параметр должен быть указан в технических характеристиках LED чипа  и зависит от назначения:

• цвета синий, красный, зелёный, желтый;
• трёхцветный RGB;
• четырёхцветный RGBW;
• двухцветный, теплый и холодный белый.

Особенности дешёвых ЛЕД

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели  SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Всё самое плохое обычно делается под брендом Epistar.

Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм. В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.

Китайские светодиодные лампы кукурузы

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность.

Автомобильные лампы на самых слабых лед 0,1W

Чтобы сэкономить денежку, мои  светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло.  Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Пошаговые инструкции подключения

Запитать светодиодную ленту можно как от химического одноразового источника постоянного тока (батарейки), так и от литиевого аккумулятора. В случае применения восстанавливаемого элемента следует предусмотреть разъем для быстрого отключения. Аккумуляторы обеспечивают работу подсветки на протяжении нескольких часов, но отличаются повышенной ценой и чувствительны к внешним условиям.

Собранную конструкцию крепят на стенах или перегородках мебели 2-сторонней клейкой лентой, алюминиевыми профилями или точками цианоакрилатного клея.

Для создания системы подсветки используют методы:

• с пайкой точек соединения;
• с установкой разъемов, позволяющих разобрать конструкцию.

1-й способ

Для выполнения работ понадобится паяльник мощностью 15-25 Вт либо паяльная станция, оснащенная регулятором температуры. Следует подготовить сосновую канифоль и припой ПОС любой марки. Для коммутации необходимы тонкие многожильные медные провода сечением от 0,5 до 0,75 мм², отличающиеся хорошей эластичностью и не создающие дополнительной нагрузки на батарейки либо аккумуляторы. Следует приготовить диодную ленту, инструмент для снятия изоляции, ножницы и мелкую наждачную бумагу для удаления окислов с поверхностей перед пайкой.

Для сборки изделия необходимо:

1. Очистить контактные пластины на батарейках при помощи мелкой наждачной бумаги.
2. Снять изоляцию с проводов и нанести слой свинцово-оловянного припоя. Для лужения медного провода рекомендуется использовать канифоль – флюсы на основе кислоты вызывают коррозию. После пайки с жидкими флюсами покрытые припоем поверхности понадобится обработать раствором соды, нейтрализующим кислоту.
3. Припаять провода к положительному и отрицательному выводам батарейки. При необходимости элементы питания соединить в банку по параллельной или последовательной схеме. Например, для ленты, рассчитанной на напряжение 12 В, необходимо использовать 8 элементов по 1,5 В, спаянных по последовательной методике. Параллельное соединение позволяет нарастить емкость, но напряжение не увеличивается. Комбинированная параллельно-последовательная методика обеспечивает повышение емкости и рабочего напряжения.
4. В разрыв отрицательного провода впаять выключатель – механический или электронный, работающий от пульта дистанционного управления.
5. Раскатать светодиодную ленту и выполнить разрез по линии заводской разметки, нанесенной между точками для подключения к источнику питания. Производители указывают полярность коммутации. При неправильном подводе тока светодиоды не работают. Для обозначения отрицательного выхода используют знак «минус» или аббревиатуру GND (от английского слова ground – «земля»).
6. Припаять отрицательный провод к минусовой точке на ленте, а положительный – к плюсовой. В зависимости от задействованного канала RGB лента будет светиться зеленым, красным или синим цветом. На точках соединения не следует оставлять большие капли припоя, ухудшающие работу светодиодной подсветки и создающие дополнительную нагрузку на батарейки.

При пайке допускается использовать часть полосы или весь элемент. Для укорачивания ленту разрезают по отмеченным линиям, рядом с которыми предусмотрены металлические контакты для подключения.

Если поверхность светодиодной полосы покрыта защитной силиконовой пленкой, то перед началом работ контакты следует очистить от постороннего материала.

2-й способ (без пайки)

Если мастер не хочет использовать паяльник или не имеет навыков работы с оборудованием, то можно собрать блок питания из нескольких батареек, установленных в боксе. Коммутацию проводов осуществляют винтовыми зажимами, кабели к светодиодной ленте крепят специальными защелками. К недостаткам технологии относят постепенное окисление штекеров, что приводит к нарушению контакта. Пластиковые элементы, расположенные в зонах с повышенной температурой воздуха, могут оплавиться или потерять прочность.

Зачем это нужно?

На первый взгляд может показаться, что в подсветке светодиодной лентой с питанием от батареек нет необходимости. Но если задуматься, то только в квартире можно найти с десяток мест, подсветка которых повысит уровень комфорта и придаст оригинальности. Например,

• внутри шкафа-купе и навесных кухонных шкафчиков;
• по контуру полочек и этажерок;
• вокруг картин и зеркал;
• для украшения детских игрушек и велосипеда;
• в кладовой и т.п.

Кроме того, автономное освещение из светодиодной ленты пригодится в гараже, подвале, дачном домике, в общем там, где отсутствует стационарный подвод электросети 220 В. А в регионах, где нередки случаи отключения электроэнергии, использовать подсветку на светодиодах можно в качестве аварийного освещения.
