Лучшие схемы подключения дхо своими руками на авто

Дневные ходовые огни на ваз 2114: установка и подключение

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Варианты схем

Итак, осуществить подключение можно несколькими способами.

  1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
  2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
  3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

  • во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
  • как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

  • запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
  • огни загораются, минус соединен с любой частью кузова авто;
  • когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

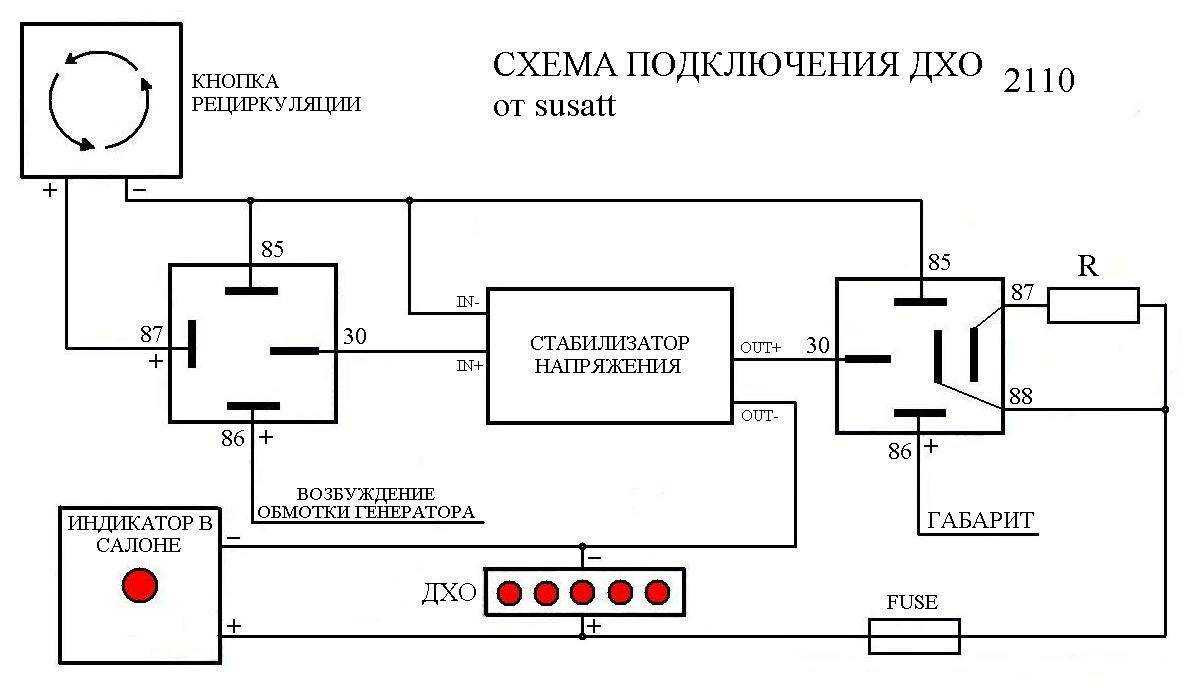

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней. В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Это интересно: Как заменить батарейку в ключе Тойота РАВ 4 — обобщенный взгляд

Как подключить самостоятельно ДХО?

Чтобы подключить самодельные ДХО, выполните следующие действия:

  1. Для обеспечения активации оптики с зажиганием можно использовать тиристоры, при этом сила тока в них должна быть 0.3 ампера. Должны использоваться тиристоры с сопротивлением на 10 кОм, а их мощность будет составлять 0.25 вольт.
  2. От обмотки реле отключается нулевой контакт. В том случае, если в вашей машине есть электростеклоподъемники, то этот контакт будет отвечать за их функционирование. Демонтированный разъем нужно хорошо заизолировать, чтобы не допустить замыканий в дальнейшем.
  3. Затем осуществляется подключение контакта включения ПТФ к реле ДХО. Эта схема должна быть вмонтирована в реле, которое находится в блоке.
  4. Если в процессе подключения не были допущены ошибки, то ходовые огни будут активировать при включении зажигания. Если что-то не работает, то еще раз проверьте схему.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

  • Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
  • Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
  • При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

  • Огни будут работать даже при выключенном моторе;
  • Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
  • Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
  • Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

  • Стабильное включение ДХО после запуска мотора;
  • Гарантирует защиту от перегрузок;
  • Поддерживает любой тип огней, включая светодиодные;
  • Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

  • 30 на «+» выводы модулей светодиодов;
  • 85 на «+» шнур габаритов;
  • 86 отводят на корпус машины;
  • 87а на «+» зажигания;
  • 87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

  1. Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.

Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ

Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары

Процесс монтажа

Установка осуществляется в соответствии с параметрами, которые регулирует ГОСТ. Огни можно вмонтировать в бампер транспортного средства, в радиаторную решетку или в поворотники. Несмотря на то, что многие современные автомобили оснащены светодиодами, вмонтированными в фары, самостоятельная установка такого оборудования не подразумевает внесение конструктивных изменений в фары транспортного средства (это запрещено правилами ПДД).

При установке ДХО в бампер, можно использовать клей для стекла, двусторонний скотч (правда, это далеко не самый надежный способ крепления данного оборудования). Кроме того, придется сделать ниши для «посадки» огней. На старых советских автомобилях, ДХО можно закрепить с помощью шурупов на бампере. Если же устанавливать огни в радиаторную решетку, то их надо размещать ближе к бамперу, так, чтобы местоположение оборудования соответствовало ГОСТу. Подключение же, зависит от выбранной схемы

Важно закрепить провода, подключенные к ДХО. Любой порыв ветра, при незакрепленных проводах, может привести к выходу систем автомобиля из строя

Ну а если ненадежно заизолировать коммуникационные провода, то попадание влаги приведет к короткому замыканию

Поэтому нужно позаботиться об изоляции кабелей и проводов, идущих от огней ДХО, в подкапотное пространство автомобиля

Ну а если ненадежно заизолировать коммуникационные провода, то попадание влаги приведет к короткому замыканию. Поэтому нужно позаботиться об изоляции кабелей и проводов, идущих от огней ДХО, в подкапотное пространство автомобиля.

В конце, стоит сказать, что установленные ДХО существенно увеличивают безопасность водителя и пассажиров. Они делают транспортное средство заметнее, что приводит к уменьшению ДТП, в том числе и с летальным исходом. За езду без ДХО, и с выключенными фарами, сотрудник ГИБДД вправе выписать штраф. На сегодняшний день его размер составляет 1500 рублей. Также оштрафовать могут и тех водителей, которые оснастили авто ходовыми огнями не по ГОСТу. При монтаже огней дневного хода, нужно следовать положениям, описанным в правилах дорожного движения РФ.

Установку огней дневного хода на транспортное средство, можно выполнить самостоятельно. Ролик повествует о том, как осуществить данную операцию своими руками:

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Сборка и настройка драйвера

Монтаж компонентов драйвера производится на макетной плате. Сначала устанавливается микросхема LM393, затем самые маленькие компоненты: конденсаторы, резисторы, диоды. Потом ставятся транзисторы, и в последнюю очередь переменный резистор.

Размещать элементы на плате лучше таким образом, чтобы минимизировать расстояние между соединяемыми выводами и использовать как можно меньше проводов в качестве перемычек.

При соединении важно соблюдать полярность подключения диодов и распиновку транзисторов, которую можно найти в техническом описании на эти компоненты. Также диоды можно проверить с помощью мультиметра в режиме измерения сопротивления: в прямом направлении прибор покажет значение порядка 500-600 Ом

Для питания схемы можно использовать внешний источник постоянного напряжения 5-24 В или аккумуляторы

У батареек 6F22 («крона») и других слишком маленькая емкость, поэтому их применение нецелесообразно при использовании мощных LED

Для питания схемы можно использовать внешний источник постоянного напряжения 5-24 В или аккумуляторы. У батареек 6F22 («крона») и других слишком маленькая емкость, поэтому их применение нецелесообразно при использовании мощных LED.

После сборки нужно подстроить выходной ток. Для этого на выход припаиваются светодиоды, а движок VR1 устанавливается в крайнее нижнее по схеме положение (проверяется мультиметром в режиме «прозвонки»). Далее на вход подаем питающее напряжение, и вращением ручки VR1 добиваемся требуемой яркости свечения.

Список элементов:

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

  1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

  2. Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
  3. Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.

  4. Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.

  5. На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
  6. В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.

  7. Реле крепится в моторном отсеке автомобиля.

  8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.

  9. К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.
