Подсветка днища автомобиля: установка и подключение

Введение

Подсветка днища автомобиля — оригинальный способ выделить своё транспортное средство из общей массы. Немногие решаются на такую кардинальную модернизацию, ведь за создание оригинальной подсветки днища в любом сервисном центре придётся отдать как минимум 100 долларов. На самом деле, самостоятельно сделать подсветку может практически любой автовладелец. Для того чтобы машина обрела эффектный вид, понадобится пара часов свободного времени и бюджетные материалы, которые можно приобрести в любом магазине автозапчастей. Несмотря на то, что сделанная своими руками подсветка исключает удалённое управление светодиодами или неоновыми лампами посредством пульта, усовершенствование днища подарит машине приятный экстерьер.

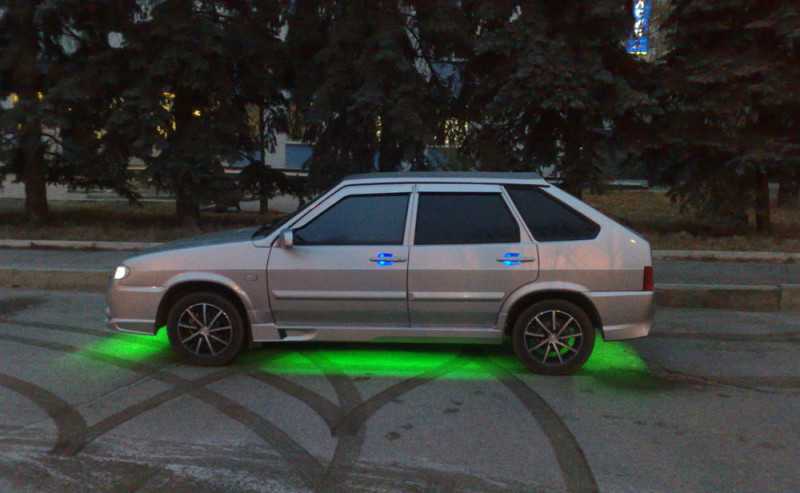

Стильная подсветка днища выгодно выделяет автомобиль в потоке

Подключение

Любой светодиод должен питаться стабилизированным током. Диодная лента на авто требует установки стабилизатора напряжения, не путайте с драйвером, стабилизатором тока. При подключении напрямую, например к прикуривателю, скачки напряжения в бортовой сети сократят срок службы. Подключать можно в любой удобной точке автомашины, низкое потребление практически никак не скажется на функционировании других световых приборов. Минусы использования стабилизатора 7812, это нагрев и необходимость установки на радиатор. Микросхема 7812 выдерживает ток 1-1,5 Ампера, что равно мощности в 12-18W.

Подключение и выбор стабилизатора описано статье «Как подключить светодиодную ленту в авто».

Виды подсветки днища машины

Самая первая подсветка создавалась из неоновых ламп. Именно поэтому этот вид подсветки получил название как «неоновый». Такая подсветка способна сделать даже из самого неприметного автомобиля, заметным на улицах ночного города.

Но, увы, среди всех этих плюсов, существуют и некоторые недостатки. Например, то, что неоновая подсветка не является долгосрочной и её лампочки довольно часто ломаются, и их потом следует заменять. К тому же, неонового типа лампочки не являются стойкими к различным ударам и повреждениям. Да и цена на неоновые лампы не малая.

На сегодняшний день, к счастью, появились совершенно другие технологии и способы покруче лампочек, которые являются более прочными к ударам различной степени. К примеру, существуют заводские образцы, комплектующие которых имеют полный набор для полной установки. Водителю только нужно прикрепить его и подключить к электронной сети автомобиля. Далее, следует просто включить подсветку днища с управляющего блока и наслаждаться сделанным.

Вообще, всё сейчас зависит от финансовых возможностей и разнообразных идей. Современная заводская подсветка может как мигать, так и менять цвет, менять угол освещения и так далее. Также много автолюбителей украшают не только днище автомобиля, но и колесные арки, багажники, решетки радиатора. В общем, всё, что только можно украсить и разнообразить.

Существуют и другие способы для выполнения подсветки днища своими руками. Но не нужно делать из авто какого светового монстра или же новогоднюю ёлочку. Для ошеломляющего эффекта и для того чтобы не мешать рядом едущим водителям, стоит заранее хорошенько спланировать, а потом уже и выполнить подсветку днища. Именно тогда автомобиль будет приковывать на себе взгляды, и вызывать восхищение, как и у других водителей, так и у прохожих. Но, для этого необходимо придерживаться некоторых правил и норм установки.

Подключение неоновой подсветки

Итак, у вас на руках есть материал для установки подсветки. Остался только вопрос качественной инсталляции света, которая обеспечит продолжительную эксплуатацию подсветки и не будет бояться мелких кочек. Еще раз подумайте — справитесь ли вы с такой задачей или все же лучше нанять профессионала. Если вы уверены в своих силах — начнем.

Вам будет интересна возможность монтажа неоновой подсветки на ВАЗ 2110!

Шаг 1

Внимательно ознакомьтесь с инструкцией, которая прилагается к системе подсветки. Подумайте, в каком месте автомобиля лучше всего будет смотреться световой тюнинг и где, самое главное, его будет удобно монтировать. Обязательно проверьте до начала монтажа, работают ли лампы. Вот, что вам понадобится из инструментов:

Для того, чтобы не испытать на себе удар током, необходимо отсоединить аккумуляторную батарею. Нужно понимать, что после этого действия вам придется заново программировать магнитолу или компьютер — все сохраненные настройки будут удалены.

Шаг 3

Питание холодный неон получает за счет инвертора, который нужно подключить к прикуривателю. Также он может потреблять энергию от батареи. По своему опыту знаю, что на 5 метров гибкого неона, хватает одного инвертора на 12 В. К проводу, советую припаять один или несколько конвекторов, к которым в дальнейшем будет подключаться неоновый шнур.

Шаг 4

Светотюнинг на автоvj,bkt — это несложное задание, и соблюдая все правила, вы с легкостью сделаете свой автомобиль привлекательным как внутри, так и снаружи. Главное выделить немного средств, для приобретения необходимых материалов, а так же потрудиться над монтажом.

Монтаж светодиодной ленты

Светодиодную подсветку в ноги в авто можно прикрепить по схеме, которая одинакова для всех марок машин. Для монтажа потребуется:

термоусадочная пластиковая трубка;
провода, сечение которых 4 х 0,5 мм;
одиночные диоды и светодиодная лента (разрешается использовать готовую ленту заводской сборки SMD 5050, но ее стоимость в разы выше, поэтому лучше всего купите RGB-ленту, которая продается на метраж).

Монтировать подсветку разрешается на панели приборов, в местах, где расположены салонные лампы, и в тех зонах, где установлены заводские элементы освещения. Штатные лампы обладают таким же цоколем, как и одиночные светодиоды. Поэтому при надобности их можно без проблем заменить.

После этого определите место монтажа подсветки. Изначально следует отмерить нужную длину ленты. Резать ее можно только в определенных местах, где располагаются контакты для пайки. Провод следует отмерить так, чтобы его длины хватило до замка зажигания (лучше всего предусмотреть небольшой запас). Последовательность действий:

Отрежьте провод и зачистите его концы.
Припаяйте обработанные концы к ленте.
Натяните термоусадочную трубку.
Зажигалкой или бытовым феном прогрейте ее, пока она не затянется.

Необходимые материалы

Чтобы дно легковой машины заиграло новыми красками, причём в прямом смысле, туда устанавливается подсветка.

Поскольку у неоновых ламп слишком много недостатков и имеются подводные камни по установке, самым верным решением будет использовать светодиодные ленты.

Для сборки системы потребуется набор, состоящий из:

светодиодных лент;
блока управления;
перфорированного Г-образного профиля;
алюминиевого уголка;
маяка для выравнивания пола;
стяжки размером 2,5х100 мм;
саморезов по металлу;
силиконовой трубки;
медных многожильных проводок с двойной изоляцией;
термоусадочной трубки;
базового комплекта инструментов.

К числу инструментов следует отнести дрель, паяльник, комплект отвёрток, ключей и пр.

Далее можно приступать непосредственно к установке.

Установка неоновых ламп для подсветки днища

Пошаговый ремонт днища ваз-2110 своими руками

Неоновая лампа представляет собой осветительный прибор, «начиненный» внутри неоном, который имеет красно-оранжевое свечение. Нередко это же название используется и для ламп, наполненных другим инертным газом, в результате применения гелия, аргона, криптона и паров ртути получается другой цвет:

синий;
сиреневый;
бело-синий;
голубовато-зеленый.

Неоновые лампочки способны создавать рассеянный свет, равномерно распределяя его по освещаемой поверхности. Но неоновая подсветка имеет недостатки:

цена таких светильников достаточно высокая;
газосветные лампы довольно хрупкие, выходят из строя от вибрации;
установка неоновых элементов должна производиться очень аккуратно и бережно;
осветительные приборы в основном не отличаются долговечностью, особенно быстро выходят из строя недорогие китайские лампы.

Неоновые осветительные приборы можно купить в виде ламп или трубок, они продаются в специализированных магазинах, товар можно заказать в интернете. Световые приборы используются для установки снаружи автомобиля и в салоне, крепятся с помощью шурупов или двустороннего скотча. Чтобы лампы с инертным газом служили дольше и не выходили из строя из-за сотрясения, их часто размещают в ударопрочном корпусе, обеспечивая виброизоляцию. Основные преимущества неоновой подсветки:

обеспечение более яркого и равномерного света, чем у светодиодов;
легкость и простота в установке;
низкая температура нагревания (не более 40 градусов Цельсия), поэтому лампы можно без опаски располагать неподалеку от горючих материалов (рядом с электропроводкой, хрупкими пластмассовыми элементами).

Неоновая подсветка продается как отдельными элементами, так и целыми наборами, ее стоимость зависит от комплектации, бренда, ценовой политики продавца, типа осветительных элементов (нить, трубка или лампа), разумеется, товар оптом всегда реализуется дешевле.

3 Неоновый вариант – нюансы использования и подключения

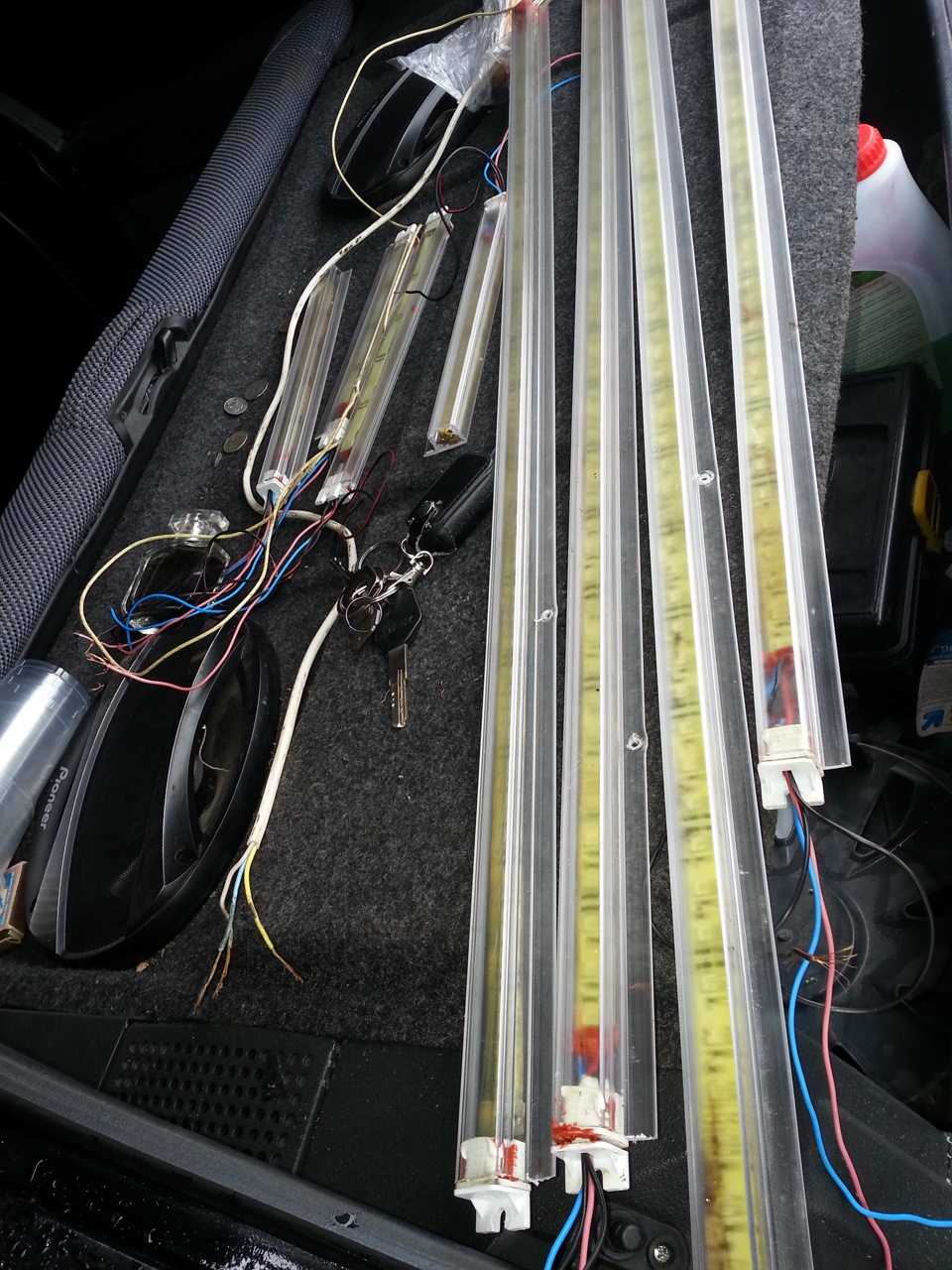

Самый простой и надежный вариант неоновой подсветки днища – крепление в разных частях под кузовом двух одноцветных или двухцветных излучателей с постоянной подачей напряжения. Неоновые лампы намного дольше запускаются и не имеют такого яркого свечения. При этом при установке двух ламп обязательно необходим конденсатор (выбирается, исходя из мощности лампы), иначе постоянные скачки напряжения выведут источник света из строя.

Неоновая подсветка дна автомобиля

Монтаж чем-то схож с монтажом светодиодной трубки, только в случае неонового освещения лампы необходимо дополнительно установить в защитную колбу и выбрать более безопасное место установки (зависит от конкретной модели авто). Что касается подключения, то не рекомендуется подключать проводку напрямую к бортовой сети автомобиля, как в случае с регулируемой подсветкой салона авто, опять же, чтобы избежать скачков напряжения. Можно также использовать газосветные трубки в пластиковых колбах. Они работают по принципу тлеющего заряда и потребляют меньшее количество энергии, однако их стоимость гораздо выше цены обычных неоновых колб и, тем более, светодиодов.

Пошаговая инструкция по созданию подсветки днища

Неоновая подсветка

Создаваемая своими руками подсветка днища должна решаться путём правильного расположения осветительного оборудования. Устанавливаемая на авто неоновая подсветка днища нуждается в разумном подходе, автовладельцу необходимо расположить лампы вне зоны прямой видимости. Неоновое освещение выглядит гораздо привлекательнее, если основной эффект передаётся посредством освещения асфальта под автомобилем. Прямой свет неоновой лампы негативно сказывается на экстерьере машины.

Неоновая подсветка днища потребует от создателя знаний в области электромонтажа. Последовательность действий:

приобретённый комплект неоновой подсветки следует досконально изучить;
работы необходимо проводить при выключенном аккумуляторе;
выбрать место установки комплекта (целесообразно исключать места, где присутствует огромное количество проводов, подача топлива и элементов, связанных с тормозной системой);
удостовериться в безопасности участка, на котором будут проводиться монтажные работы;
проверить целостность и функциональность неоновых труб;
заранее нужно определиться с местами крепления скоб, которые, чаще всего, предусмотрены в готовом комплекте;
в тех местах, где будут располагаться скобы, должна присутствовать тщательная обработка поверхности силиконовым герметиком (позволит предотвратить негативное появление ржавчины);
винты нужно плотно вогнать в созданные отверстия, при этом провода от трубок следует расположить в задней части авто;
рядом с аккумулятором должен располагаться преобразователь, в дальнейшем соединяемый с общей цепью освещения.

Предусмотренную по инструкции резку труб необходимо проводить посредством теплового фена-пистолета, который способствует созданию уплотнения термоусадочной трубки. Провод питания должен быть направлен к положительной стороне силового агрегата. Результирующий шаг — соединение переключателя с предохранителем под мотором.

Светодиодная подсветка

Легче всего своими руками реализуется светодиодная подсветка днища. Чтобы создать осветительную систему своими руками, необходимо запастись:

светодиодными лентами (цвет зависит от вкуса владельца);
оргстеклом;
пластиковыми трубками небольшого диаметра;
тонким двухжильным проводом из меди;
резистором.

Подсветку днища нужно начинать с создания специального корпуса. В этом деле нельзя будет обойтись без пластиковой трубы. Для начала необходимо разрезать трубу по длине на две одинаковые половинки, благодаря чему получатся полуцилиндры. Оклеивание фольгой внутренней части корпуса способствует улучшению световых качеств всей системы. Посредством сверла следует сделать множество отверстий.

После того как корпус будет готов, необходимо приступить к светодиодам

Автомобилисту крайне важно аккуратно запилить и отполировать торцы изделия, что поспособствует мягкому и органичному рассеиванию света. Заранее приготовленные резистор и светодиоды следует расположить в одной из половинок распиленной трубы

До того как приступить к креплению, нужно удостовериться в функционировании всех светодиодов. Половинку наполненной диодами и резистором трубы нужно дополнительно оснастить оргстеклом так, чтобы в результате у хозяина транспортного средства получился наполовину прозрачный полуцилиндр. Крепление оргстекла осуществляется с помощью оцинкованной жести, небольшие щели и дырочки нужно герметично скрыть слоем силикона. Источником питания всей конструкции является общая цепь с предохранителем и тумблером выключения, расположенным на панели.

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

мощный светодиод;
драйвер питания;
комплект соединительных проводов;
световод.

Светодиод вставляют в торец световода, который укладывается в линии стыка панелей приборной доски или иных элементов облицовки салона. Питание драйвера подключают к габаритным огням. Установка особой сложности не представляет. Кроме того, можно выбрать наиболее предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

монохромные – производящие один цвет;
универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Для чего устанавливать неоновую подсветку

Неоновая подсветка пользуется огромной популярностью среди автолюбителей во многих странах мира. Огни из-под кузова автомобиля никого не оставят равнодушным. Неоновая подсветка на авто является отличным способом самовыражения, она позволит подчеркнуть индивидуальный стиль хозяина машины. К тому же лампы сегодня стоят не так дорого, поэтому их сможет позволить себе каждый автолюбитель. Помимо внешнего украшения, подобные фонари подойдут для освещения салона — мягкий приглушённый свет, обеспечивающий комфорт и уют в салоне, наверняка понравится как самому водителю, так и пассажирам, которых он посадит в свою машину.

Однако в большинстве случаев неоновая подсветка применяется всё-таки для украшения внешней части автомобиля. Вспомните, как эффектно выглядит транспорт со светящимся дном кузова в фильмах. Почему популярностью для стайлинга авто пользуется именно этот вид освещения? Сейчас мы перечислим основные достоинства неоновых ламп для подсветки автомобиля:

Яркое и мягкое равномерное свечение, которое очень приятно для глаз, не оставит равнодушным ни владельца машины, ни прохожих, которые её увидят на улице.
Низкая стоимость ламп, которая позволит украсить машину не только обеспеченным автолюбителям, но и водителям среднего класса, которые тем не менее хотят выделить свой автомобиль из общей массы, сделав его внешний вид особенным.
Возможность фокусировки света позволит изготовить именно желаемый дизайн, подчеркнув линии автомобиля, не создавая обратного эффекта, когда освещение лишь отталкивает, вызывая отрицательные эмоции.
Довольно простой монтаж и обслуживание неоновой подсветки позволит легко ухаживать за установленным оборудованием, а изготовить подсветку при некотором умении можно даже в домашних условиях в собственном гараже.

Несмотря на эти достоинства, неоновые лампы имеют ряд недостатков, например, по сравнению с другим способом освещения — светодиодными лентами.

Светодиодные лампы всё же ярче неоновых. Это является как преимуществом, так и недостатком, потому что слишком яркое освещение порой режет глаза. В зависимости от предпочтений автомобилиста этот пункт можно посчитать как недостаток. Но по сравнению с неоном свет от светодиодной подсветки невозможно сфокусировать, поэтому с ним сложнее создать неповторимый дизайн.
Неоновая подсветка потребляет больше электроэнергии. Всё дело в газоразрядной лампе, которая используется в этих устройствах. Она значительно более требовательна к электроэнергии, чем светодиод, а значит, выше риск остаться с разряженным аккумулятором автомобиля, а денежные затраты на электричество заставят поднапрячься ваши кошельки.
Устойчивость к деформации у неоновых ламп довольно низка. Светодиодные же ленты более ударопрочны, что обеспечивает более длительный срок их службы.
Неоновая подсветка рассчитана на постоянное поддержание во включённом состоянии. А это, в сочетании с предыдущим пунктом, делает срок службы таких фонарей гораздо ниже, чем светодиодных.
Светодиодная подсветка проще в установке и обслуживании. Мы отметили простоту монтажа неоновых ламп как достоинство, но, в сравнении с установкой светодиодного освещения, он всё-таки сложнее и требует некоторых способностей от автовладельца.

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8.

Собрать схему светодиодной подсветки на батарейках можно двумя способами:

с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда.

Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

надёжность и долговечность;
компактность (размер конвертера соизмерим с flash-накопителем);
приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

салон или двери машины

Последовательность работ

Начать, конечно же, необходимо с планирования. Решите — какого цвета будет сияние днища. Вариантов может быть много: в тон автомобилю, белый или красный, который будет наиболее ярко светить в любую погоду. Установка подсветки днища автомобиля зависит и от вида: как мы писали выше, если между колёсами или только вдоль переднего бампера, придётся производить двойное подключение к системе электропитания. Круговая подсветка, по сути, закольцовывается (соединяется пайкой и через коннекторы), в этом случае достаточно одного соединения с аккумулятором или прикуривателем.

Пайка и подключение

Подключение в системе электроснабжения делится на два этапа: соединение светодиодов с проводами, тестирование и, непосредственно, подключение к системе электроснабжения. Первый этап необходим, чтобы в более комфортных условиях можно было сделать все замеры, пайку, тестирование. Второй производится уже после того, как лента на профилях прикреплена к днищу кузова.

Первый этап. Это самая ответственная работа. Необходимо правильно разрезать ленту — в специальных местах, предназначенных для подключения (обычно они повторяются через 3 светодиода). При этом нельзя допустить две ошибки: короткую ленту сложно подключить, а длинная будет провисать, что недопустимо, поскольку подсветка не будет сплошной и однородной. Также высока вероятность разрыва светодиодной ленты на первом же ухабе.

Затем последовательно припаиваем с помощью паяльника каждый проводок к светодиоду

Важно строго следить за соответствием цветов электрических проводков в начальной и конечной точках подключения

Чтобы установка подсветки днища автомобиля прошла правильно и не были допущены ошибки, необходимо провести предварительный тест. Для этого нужно подсоединить ленту с проводками к системе электропитания, если свечение равномерное, можно свободно продолжать соединения остальных частей. И только после этого заизолируйте пайку с помощью силикатного клея. Мы предлагаем использовать именно сантехнический, поскольку машина, как правило, эксплуатируется в любых погодных условиях. И только такой вид изоляции с помощью пистолета гарантирует хорошую защиту от влаги.

Второй этап. Дальнейшее подключение производится через коннекторы после крепления к днищу подготовленной конструкции (поэтому сейчас прочитайте раздел «Крепление» и только после этого возвращайтесь к этому подзаголовку). На провода оденьте гофрированную трубку — это защитит от разрыва (желательно залить силиконом или заизолировать для большей надёжности).

После подключения всех элементов системы подсветки производится соединение проводов с контроллером (строго придерживаясь схемы). Следующий этап: подключение к системе питания. Есть несколько вариантов подключения — наиболее лёгкий через прикуриватель. 12 В вполне достаточно, чтобы обеспечить электричеством всю систему по периметру днища. Но для этого придётся приобрести и немного переделать автомобильное зарядное устройство для мобильного телефона, которое может понизить напряжение до 4 В. В принципе, оно просто разбирается и необходимо припаять один провод перед стабилизатором, а второй к заземлению. В этом случае довольно просто включать и выключать подсветку прямо из салона автомобиля.

Но всё же более правильным считается подключение через предохранители к аккумулятору. В этом случае «родная» заводская проводка автомобиля не нарушается и, как результат, исключены проблемы с электропитанием.

Светодиодная лента

Крепление

Перед следующим этапом обязательно ознакомьтесь с разделом «Меры предосторожности». Благодаря этому подсветка днища автомобиля своими руками пройдёт без травм

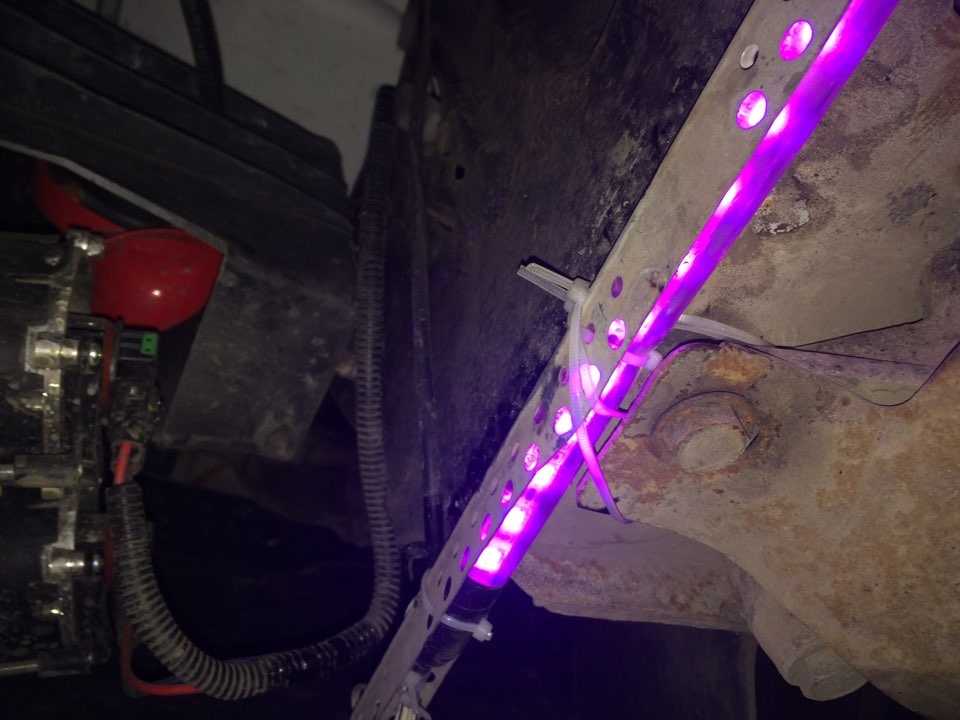

Вырезаем профиль по размеру. Закрепляем светодиод крепежами на расстоянии примерно 10–15 см (это обеспечит плотное прилегание и равномерную подсветку). «Хвостики» крепежей обрезаем.

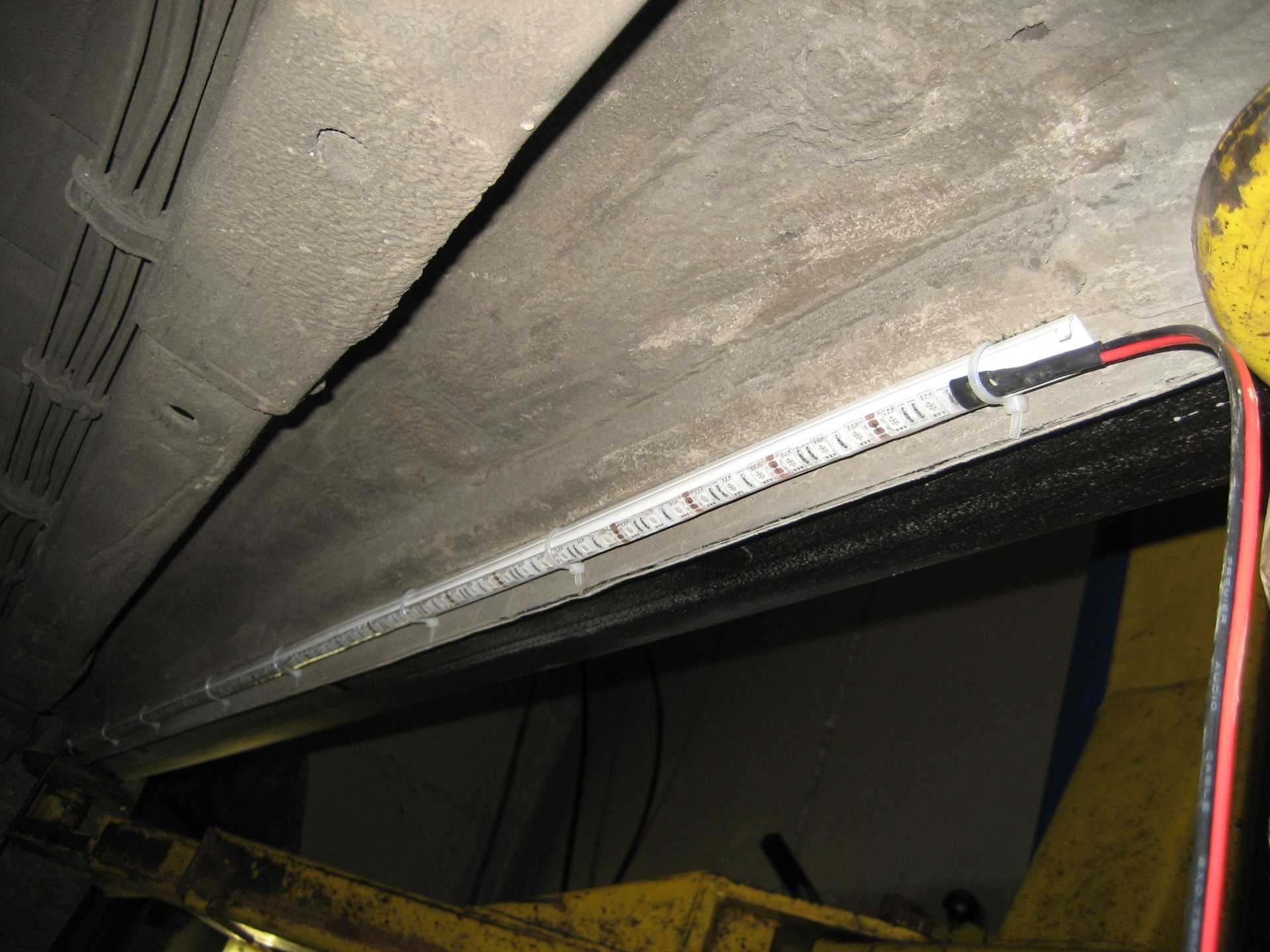

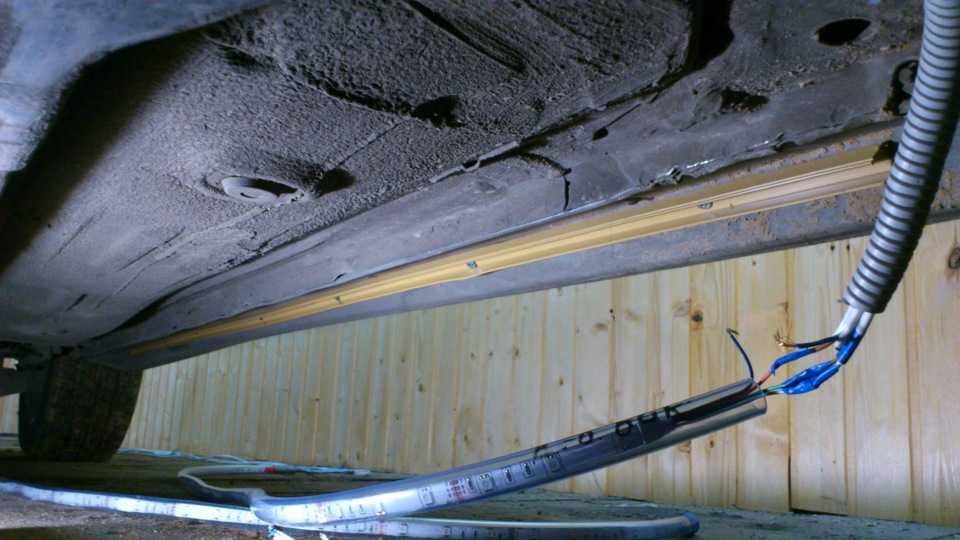

Готовую конструкцию крепим саморезами к днищу (удобнее под порогом). В этом случае будет более интенсивная подсветка. К заднему бамперу рациональней закрепить светодиоды на строительный профиль для маячков или арок (их проще изогнуть под форму автомобиля). Под передней частью кузова закрепляем на Г-образном профиле к днищу.

Такой вид крепления позволяет скрыть источник свечения, делает его равномерным, и при этом светодиоды защищены во время поездок от ударов. Конструкция достаточно долговечна, поскольку алюминиевые профили не подвергаются коррозии и они пластичные в отличие от металлических аналогов.

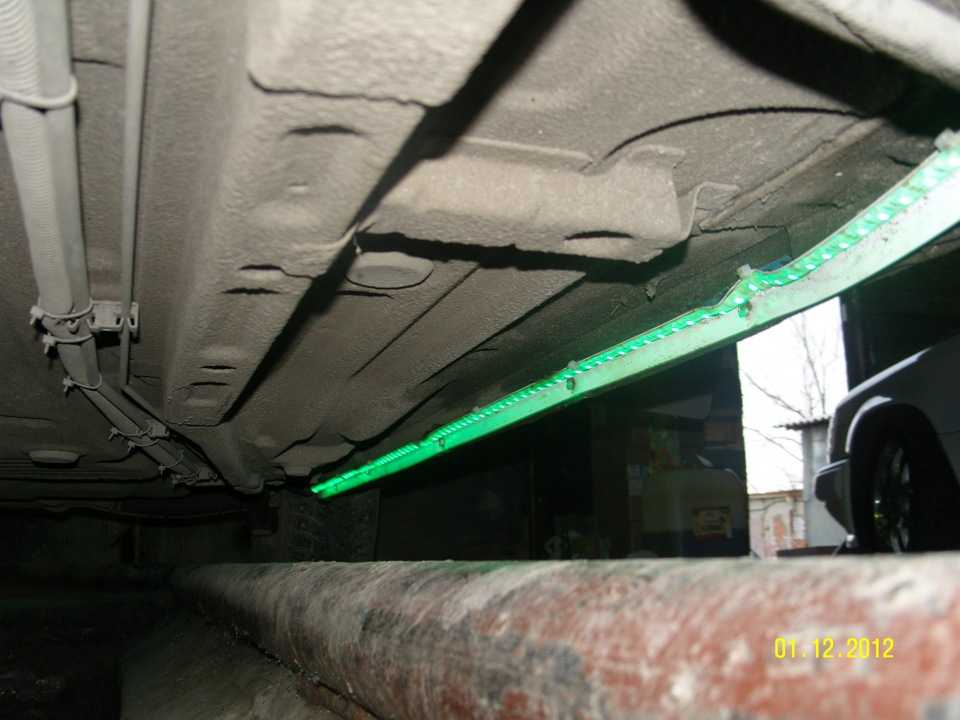

Подсветка днища — вид снизу

Куда установить светодиодную ленту

Осветительные полосы с диодами считаются универсальными приборами. Вы сможете как угодно украсить ими салон или наружную часть автомобиля, а также отрегулировать угол и яркость свечения. При этом устанавливать диодную полосу можно практически в любом месте.

Чаще всего осветительные приборы в виде светодиодной ленты закрепляют на приборной панели, на потолочной части салона. Также нередко автомобилисты любят подсвечивать яркими полосками дно транспортного средства, багажник либо номер.

При этом подключать ленту можно и собственными силами, важно лишь запастись необходимыми инструментами и внимательно прочитать инструкцию. Если же вы уверены, что не справитесь самостоятельно или боитесь навредить автомобилю, лучше обратиться за квалифицированной помощью к специалистам

Подобные услуги стоят относительно недорого.
