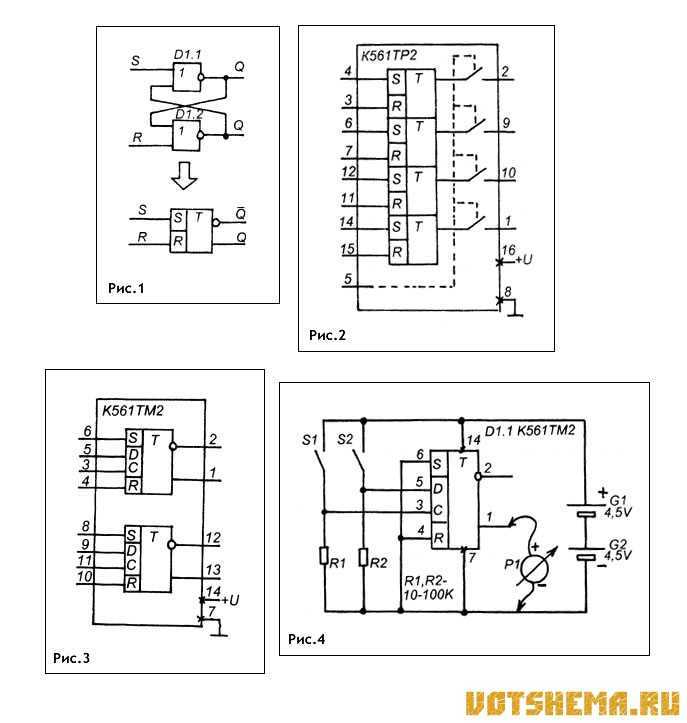

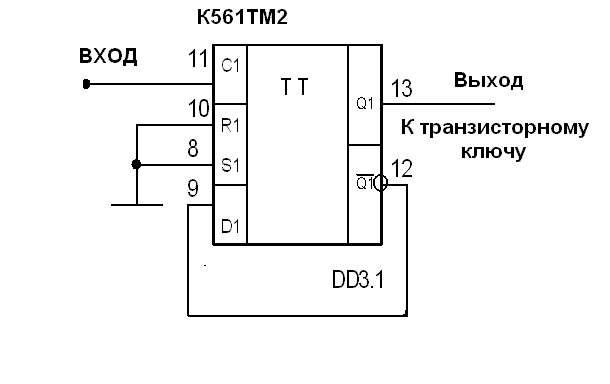

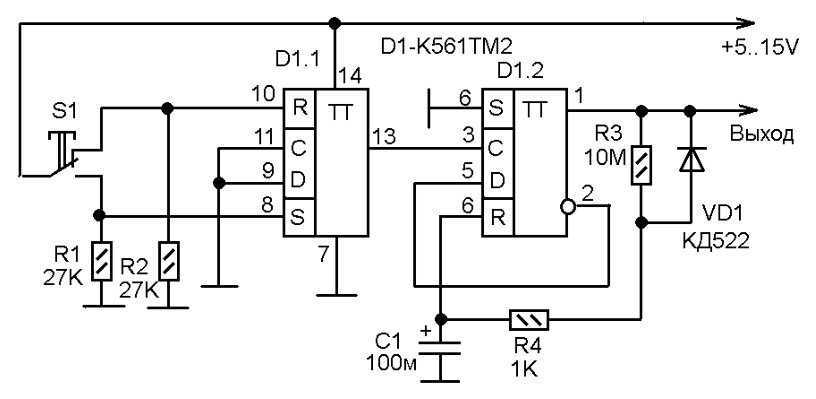

Простой сенсорный выключатель на микросхемах к561тм2, к176тм2

Как сделать самостоятельно

Стоит отметить, что схема для сборки устройства, способного регулировать освещение с помощью акустического реле, приведенная выше, достаточно проста в реализации. С ней справится даже новичок, который за свою жизнь спаял всего несколько микросхем. Для того чтобы сделать такой прибор своими руками, вам понадобится совсем немного:

• диодный однополупериодный выпрямитель;
• пара конденсаторов. Они полностью обеспечат микроконтроль за энергией.

Здесь управление за яркостью осуществляется фазовым способом при использовании симистора.

Контроллер обеспечивает задержку от пересечения фазовым напряжением нуля. Поэтому мощность осветительного прибора будет меняться более плавно и в значительно широких пределах. Используя такую схему, вы сможете легко разместить регулятор внутри стандартной настенной кнопки для включения света в помещении. Главное здесь правильно соединить между собой все компоненты.

Устройство сенсорного выключателя

Честно сказать до недавнего времени я даже и не подозревал про существование таких интересных устройств управления осветительными приборами. Все началось с подработки на одном объекте, необходимо было завершить ремонт в двухкомнатной квартире и установить взамен устаревших новые розетки и выключатели. Но обычные электроустановочные изделия заказчика не устраивали. Ему хотелось чего-нибудь необычного, свежего и в стиле «Hi-tech».

Когда я копался в интернете и искал эксклюзивный варианты, набрел на сенсорный выключатель света компании Livolo. Это был отличный вариант взамен кнопочному выключателю (как выражался заказчик, «белый тумблер с кнопкой»). Согласовав с заказчиком, мы определились, что этот вариант ему нравится больше всего и очень хорошо подходит под интерьер помещения. После одобрения я заказал такую продукцию: 1) одноклавишный сенсорный выключатель света VL-C701R, 2) двухклавишный сенсорный выключатель света VL-C702R и 3) пульт управления к ним VL-RMT-02.

Выключатели и пульт управления к ним заказывал на торговой площадке Алиэкспресс. Их стоимость на момент заказа (декабрь 2016 г) с учетом доставки составляла: одноклавишный – 1372 руб., двухклавишный – 1670, пульт управления – 338 руб. Посылка из Китая шла 24 дня.

Для начала распакуем коробки с выключателями и посмотрим, в каком виде они доставлены. Все пришло в одной общей упаковке, так как заказ был сделан у одного продавца. Упаковка была немного помята, но все внутренности были целые.

Выключатели VL-C701R и VL-C702R поставляются каждый в своей упаковке. Сенсорная панель из каленого стекла упакована в отдельной от выключателя коробке. То есть всего получилось четыре упаковки: два выключателя и две панели к ним. В комплекте также идет пульт дистанционного управления освещением VL-RMT-02. Хочу еще отметить, что производитель предлагает широкую цветовую гамму сенсорных панелей, которые подойдут к любому дизайну квартиры. Мне больше понравился серый цвет, и я заказал стеклянную панель именно такого цвета.

Выключатели от Livolo собраны очень качественно и отвечают всем европейским стандартам на электротехническую продукцию. Корпус выключателя изготавливается из термостойких пластмасс, а закаленная стеклянная панель выдерживает температуру до 300 С.. Клеммы для подключения проводов выполнены из латуни.

Лицевая панель является сенсором, передающим сигналы на отключение или включение освещения на управляющий модуль. Сенсорная панель крепиться к выключателю защелками. Для установки панели на свое место преподносим ее к корпусу и легонько прижимаем до характерного звука.

Все сенсорные выключатели света имеет приятную для глаз светодиодную подсветку, изменяющую свой цвет в зависимости от состояния выключателя. При отключенном положении выключателя подсветка светиться синим цветом, а при включенном положении – красным.

Для включения или отключения достаточно коснуться пальцем сенсора в выделенной области (обведенной окружности). Цепь освещения коммутируется электромагнитным реле, поэтому при изменении состояния выключателя можно услышать легкий щелчок.

Сенсорный выключатель оснащен защитой от обрыва цепи. Когда может возникнуть режим? Самый банальный это перегорание ламы или отключение автоматического выключателя в щитке, либо исчезновении напряжения электрической сети. При возникновении такой ситуации, выключатель автоматически переходит в режим « отключено » и остается в нем даже при возобновлении электропитания. После устранения неисправности, выключатель можно включить в обычном режиме, касанием панели или при помощи пульта управления.

Данные модели выключателей имеют встроенный радио модуль, для дистанционного управления. Управление осуществляется однократным нажатием на кнопку пульта управления. Пульт управления позволяет управлять выключателем на расстоянии до 30 метров из любой комнаты в доме (не обязательно в прямой видимости прибора). Пульт работает от батарейки 12 Вольт, которая в стоимость не входит.

Ремонтируем покупной прибор

Если регулятор яркости вышел из строя, не стоит торопиться выбрасывать его и тратиться на покупку нового. Во многих случаях прибор можно отремонтировать.

Как правило, регулятор яркости теряет

В принципе, можно использовать любой симистор, главное, чтобы он был рассчитан на напряжение не ниже 400 В, поскольку напряжение в сети может достигать мгновенных значений в 350 В.

Диммеры делают ваш быт более комфортным. А модели с подсветкой еще и в интерьер внесут нотку оригинальности. Диммер на один светильник можно попробовать установить самостоятельно, но при более сложных схемах подключения (на группу светильников, например) лучше прибегнуть к помощи профессионалов.

Рекомендуем Вам также более подробно ознакомиться со схемой подключения фотореле.

Tontek TT6061A TT8486A

Прикосновением к сенсорному контакту регулятора вы можете задавать три уровня свечения лампы накаливания. Непосредственно после подачи напряжения на схему регулятора, лампа не горит. После первого прикосновения лампа загорается тусклым светом. После второго начинает светиться со средней яркостью. После третьего прикосновения лампа загорается в полную силу, а после следующего гаснет.

Регулятор сделан на основе 8-выводной КМОП микросхемы TT8486A/TT6061A, специально предназначенной для использования в сенсорных регуляторах освещения. Микросхеме требуется минимальное количество внешних компонентов. Из за высокой чувствительности микросхемы, для подключения сенсорного контакта нужно использовать длинный провод. Сам сенсорный контакт можно сделать из медной пластины 1×1 см, или даже просто из зачищенных концов провода. С платой детектора сенсорный контакт связан через цепочку конденсаторов C1, C2 и C3 емкостью 820 пФ, с номинальным напряжением 2 кВ.

Принципиальная схема сенсорного регулятора освещения

Цепочка из конденсаторов C1, C2 и C3, подключенная между контактами сенсора и входом 4 микросхемы, служит для защиты сенсорных контактов от высокого напряжения. Поэтому, ни в коем случае не заменяйте эту цепочку одним конденсатором и не используйте конденсаторы с меньшим допустимым напряжением. Схема находится под напряжением сети. Излишне говорить, что прикосновение к элементам схемы, подключенной к сети, опасно.

Предупреждение:

Все элементы схемы сенсорного регулятора напряжения находятся под напряжением электрической сети. Будьте осторожны при наладке и проверке схемы.

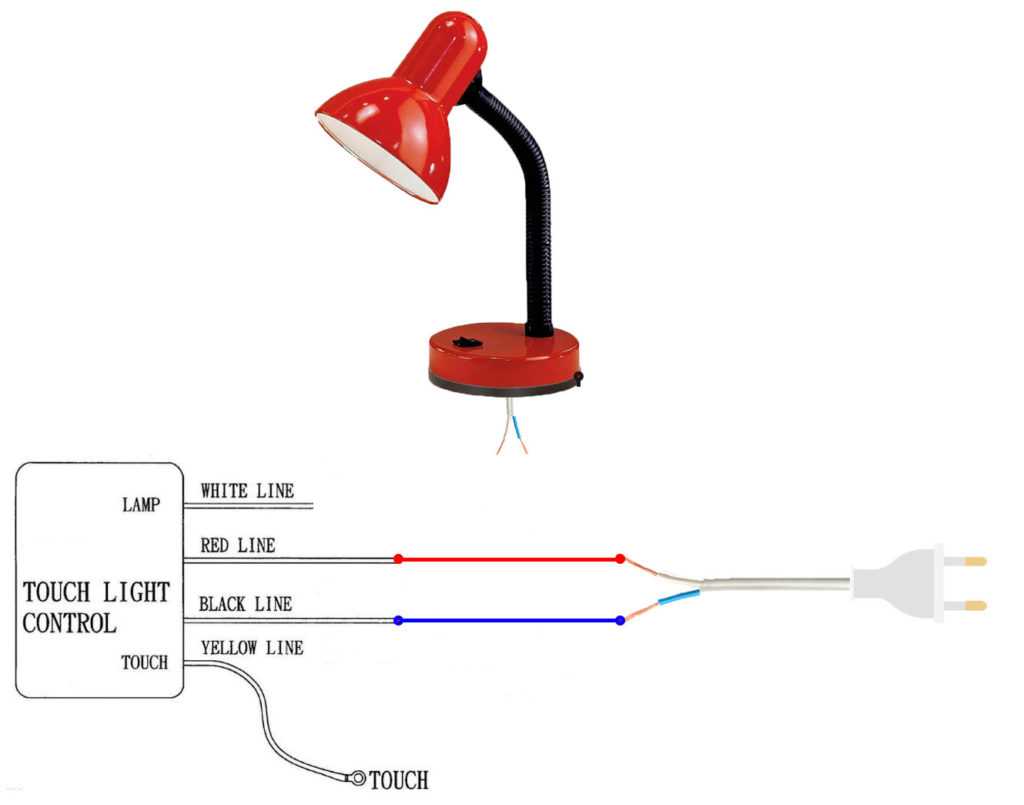

Схема подключения проводов китайского сенсорного выключателя

Так как же подключить провода к этой чудо коробочке? В первую очередь ориентируйтесь по надписям и обозначениям на корпусе.

Один из питающих проводов должен разрываться выключателем.
За счет этого, собственно говоря, и происходит отключение светильника.

При этом неважно какой это провод – фазный или нулевой.
Ведь стоит вам воткнуть вилку в розетку другой стороной и “фазировка” тут же
поменяется

В общем, соединяете условно фазный провод от шнура питания с проводом подачи напряжения на сенсор (Black – черный).

Ноль из сети подключаете на другой питающий проводник
сенсора – Red (красный). То есть, красные и черные
провода с коробочки идут на вилку питания 220В.

Белый (White) и опять же
черный (Black) соединяете с двумя проводами,
уходящими на светильник.

По схеме у вас в одной точке должно быть подключено три
конца:

условный НОЛЬ от сети

НОЛЬ на сенсор

НОЛЬ на лампочку

Фаза разрывается через сенсор и уходит на лампу отдельным проводником. Если вы окончательно запутались, то вот вам более понятный рисунок.

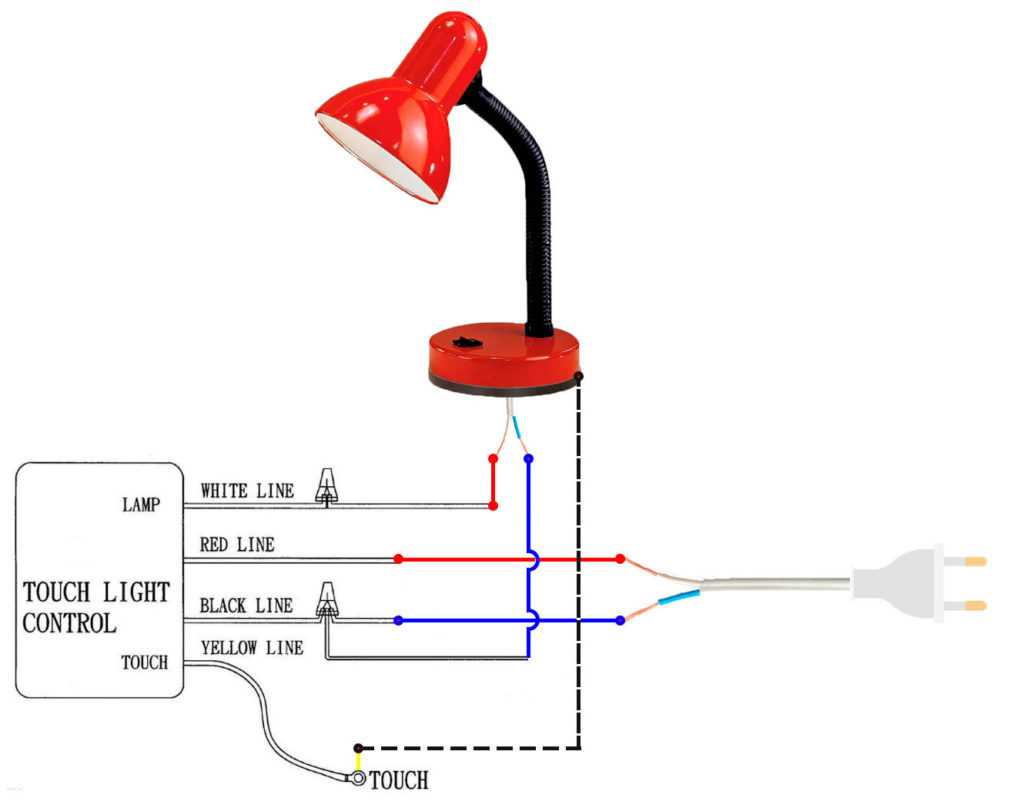

Общая схема подключения выглядит следующим образом.

После скрутки жил все контакты следует пропаять.

А далее обмотать изолентой, либо посадить на термоусадку.

Можно все соединить и на СИЗы (изолирующие колпачки).

Соединения настольной лампы

Рассмотрим контактные соединения для настольных ламп:

Каких либо полных объяснений \рис.2\ схематическое изображение \устройство\ настольной лампы, — не требует. На рисунке наглядно показаны контактные соединения:

Необходимые электроинструменты которые могут понадобиться, — следующие:

Лампа настольная с регулировкой яркости

Рассмотрим следующую электрическую схему для настольных ламп. Схема ступенчатого регулятора яркости освещения \рис.3\ состоит из:

• ключа \выключателя\ — S1;
• предохранителя — F1 0,5 А;
• двух конденсаторов — С1 и С2;
• ступенчатого регулятора яркости освещения — S2, S3, S4;
• двух резисторов — R1, R2 \сопротивление 510 кОм, мощность 0,12 Вт \;
• двух конденсаторов — С1, С2;
• электрической лампочки — HL1 мощность 60 Вт.

— последовательное. Соединение с контактами электрического патрона лампочки — параллельное. Электрическая цепь замыкается на спирали лампочки HL1.

Принцип работы ступенчатого регулятора яркости освещения будем прослеживать при подключении данного прибора \электрической схемы\ к внешнему источнику переменного напряжения.

При замыкании контактов ключа S2, для участка электрической цепи: F1-C1-R1, — яркость освещения лампочки будет средней.

При замыкании контактов ключей S2 и S4, для двух участков электрической цепи:

При замыкании контактов одного ключа S4, — напряжение подаваемое на лампочку будет соответствовать напряжению внешнего источника переменного напряжения, то есть яркость освещения будет наибольшей.

Электрическая схема настольной лампы может состоять из следующих схем. Данные две схемы \рис.4\ настольного светильника имеют как одну так и две люминесцентные лампы.

Соответственно, схема для подобных настольных светильников будет выглядеть следующим образом:

Схемы в своем исполнении простые. Подобные схемы могут включать в свое содержание конденсатор, соединенный в электрической цепи — параллельно.

Участок электрической цепи для одного потенциала имеет последовательное соединение для:

Диммер для ламп накаливания: схема для люстры, как работает регулятор яркости света, освещение для светильника, как подключить к лампочке
Александр, подскажите, что делать. В комнате, где установлен диммер, все предметы бьют током, после прекращения использования диммера, все нормализовалось. Что с ним может быть такое? Спасибо!

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Диммер (Регулятор освещения). Подключение и схема диммера – С появлением полупроводниковой технологии в устройстве диммеров произошли принципиальные изменения, благодаря чему эти приборы стали гораздо более совершенными. Спрашивайте, я на связи!

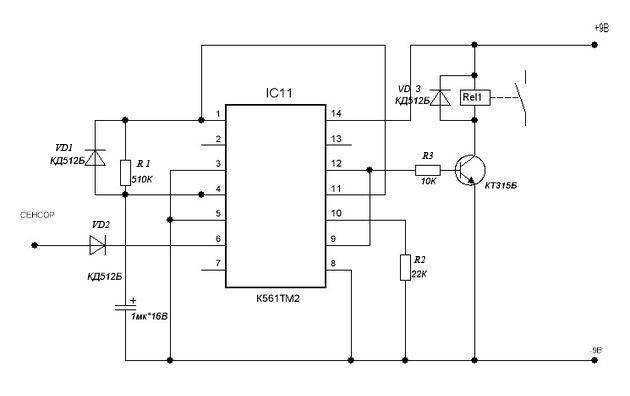

Создание датчика своими руками

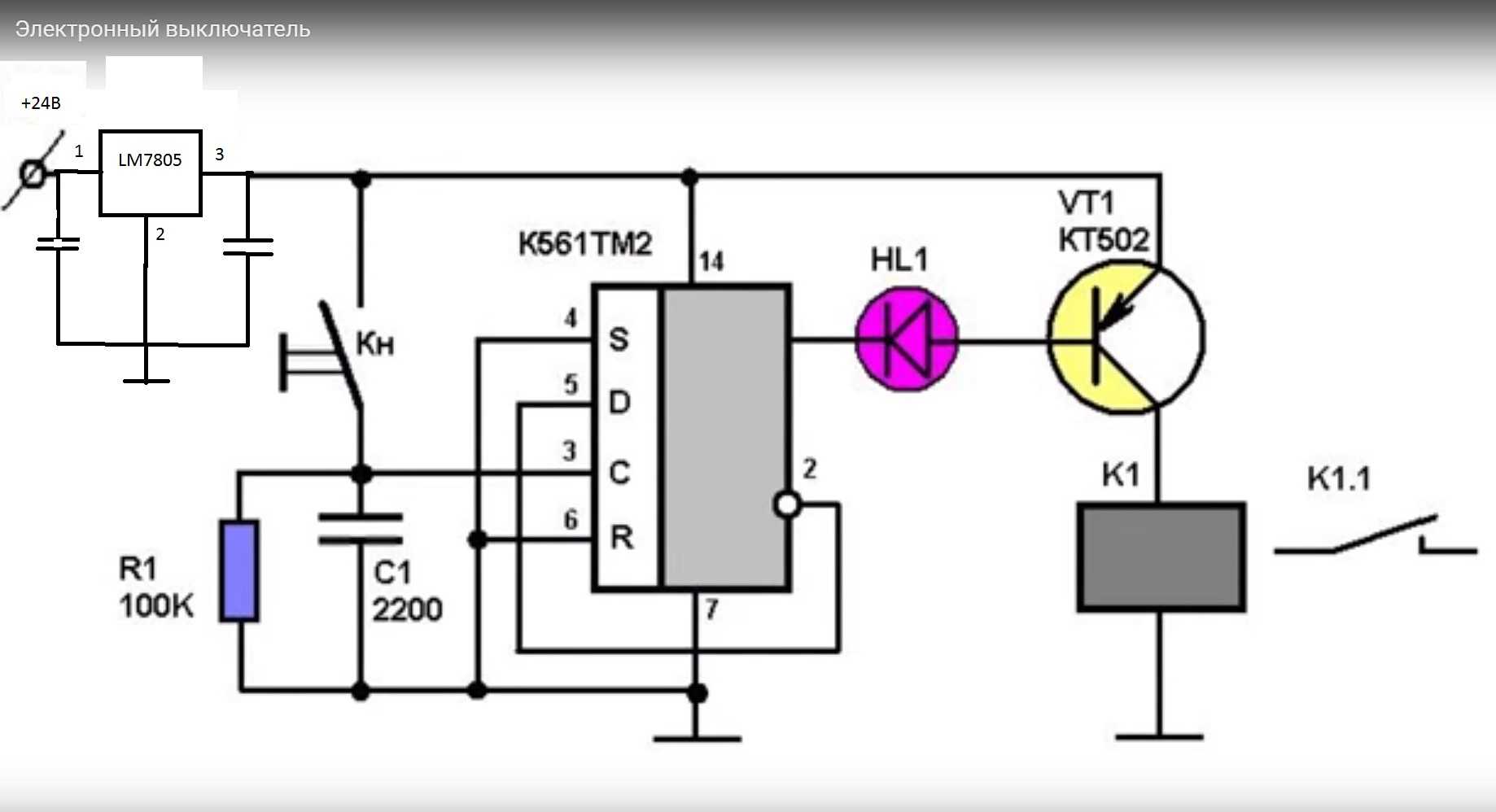

Если средств на покупку сенсорного аппарата нет, можно самостоятельно собрать датчик движения и подсоединить его к обычному выключателю. Для того чтобы собрать сенсорный выключатель своими руками, необходимы такие элементы:

• реле;
• фольгированный текстолит, который и возьмёт на себя роль сенсора;
• импульсный диод.

Используя специальную схему, необходимо собрать и спаять устройство, а затем встроить его в монтажную коробку.

https://youtube.com/watch?v=HNCe8ZXu_eY

Устройство является идеальной заменой кнопочным моделям. Оно выглядит более привлекательно, современно, обладает долгим сроком службы. При помощи такого выключателя можно хорошо экономить электроэнергию. Приобрести такой аппарат можно в специализированном магазине или собрать самостоятельно, если есть необходимые навыки.

Схема сенсорного выключателя света для настольной лампы своими руками

В данной статье приводится принципиальная схема сенсорного выключателя света, который можно собрать своими руками, способного отключать свет настольной лампы по прошествии 15-20 минут  после того как вы отошли от рабочего стола. Часто бывают ситуации, когда мы забываем выключать настольную лампу. Отходим от стола на минуту, потом вдруг появляются еще какие либо важные дела, и лампа остается включенной.

Решить данную проблему можно при помощи данного сенсорного выключателя света, который работает на инфракрасных (ИК) лучах. Схема достаточно простая и не составит большого труда собрать ее своими руками.

Суть работы схемы заключается в том, что как только человек попадает в зону действия сенсора устройства, включается свет. Если же теперь в зоне действия сенсора нет ничего, то начинается отсчет времени и по прошествии 15-20 минут устройство отключает настольную лампу.

Описание работы схемы сенсорного выключателя для настольной лампы

Чтобы включить свет, необходимо нажать кнопку SA1 (она без фиксации). При этом на схему выключателя подается напряжение питания. Счетчик DD2 находится в состоянии сброса и на его выходе  лог.0, а на выходе инверторного элемента DD1.6 единица, при этом транзистор VT1 открыт и реле своими контактами шунтирует кнопку SA1. Поэтому после отпускания кнопки выключателя настольная лампа продолжает гореть.

Для работы ИК сенсора собран генератор прямоугольных импульсов на элементах DD1.1 и DD1.2. Частота следования импульсов составляет 36кГц для данного фотоприемника. Если же применить другой, то для него нужно будет подстроить генератор  на ту частоту, на которую рассчитан фотоприемник.

Для увеличения импульсного тока, поступающего с генератора на ИК светодиод HL2, собран усилитель на элементах DD1.3 и DD1.4. Особенность фотодатчика U1 в том, что при попадании на него модулированного ИК излучения, на его выходе появляется сигнал логического нуля.

Пройдя через инвертор DD1.5, на выводе 11 счетчика DD2 оказывается  логическая единица, запрещающая счетчику работать. Теперь если отраженный луч не поступает на фотоприемник, то на входе 11 DD2 появляется логический ноль, и счетчик начинает считать импульсы, поступающие на вход 10 от мигающего светодиода HL1. Для подавления различных помех возникающих при переключении светодиода HL1, в схему введены элементы R5 и C4.

Приблизительно через 20 минут работы настольной лампы, если в зоне доступа сенсора никого нет, на выходе счетчика появится логическая единица, а на выходе DD1.6 ноль. При этом транзистор обесточивает реле К1 и лампа выключается.

Правильно выбираем светорегулятор

Практичность, лаконичность, надежность и ничего лишнего

Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:

• предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
• величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
• совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.

Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения

Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.

Watch this video on YouTube

Вариант управления звуком

Регуляторное устройство для освещения, основанное на использовании звукового реле, дает возможность проводить акустическое управление нагрузкой. Схема сборки имеет следующий вид.

Здесь имеются отличия в управлении устройством. Управление может быть:

• сенсорное, путем прикосновения к сенсору ладони;
• кнопочное. Позволяет плавно регулировать мощность;
• с помощью звукового реле. Посредством реле возможно управление с помощью громкого звука.

Как видим, такое изделие будет более выгодным и эффективным в плане управления. И оно может посоперничать в частоте применения с микросхемой К145АП2. Что особенно хорошо, этот датчик можно собрать своими руками без особых проблем.

Как сделать самостоятельно

Стоит отметить, что схема для сборки устройства, способного регулировать освещение с помощью акустического реле, приведенная выше, достаточно проста в реализации. С ней справится даже новичок, который за свою жизнь спаял всего несколько микросхем. Для того чтобы сделать такой прибор своими руками, вам понадобится совсем немного:

• диодный однополупериодный выпрямитель;
• пара конденсаторов. Они полностью обеспечат микроконтроль за энергией.

Здесь управление за яркостью осуществляется фазовым способом при использовании симистора.

Контроллер обеспечивает задержку от пересечения фазовым напряжением нуля. Поэтому мощность осветительного прибора будет меняться более плавно и в значительно широких пределах. Используя такую схему, вы сможете легко разместить регулятор внутри стандартной настенной кнопки для включения света в помещении. Главное здесь правильно соединить между собой все компоненты.

Три основных схемы подключения

Светорегуляторы встраиваются в разрыв цепи питания, что позволяет этим приборам регулировать напряжение, подаваемое на осветительные устройства. При этом возможно несколько схем монтажа.

Типичным вариантом, который особо рекомендуется для подключения реостатных и сенсорных приспособлений, является прибор, управляемый с одного места.

В спальнях часто используется регулировка с двух мест. В этом случае один прибор монтируется у кровати, другой подключается у входа, что позволяет менять яркость освещения, лежа в постели.

Два варианта подключения диммера: стандартная схема и многокнопочное устройство, позволяющее управлять осветительным прибором сразу с нескольких мест

Универсальная схема предполагает регулирование с одного места, а управление – с двух. При подобном варианте на входе устанавливается выключатель, тогда как приборы управления располагаются в двух различных зонах помещения.

В просторных помещениях (особенно вытянутой формы) рекомендуется применять схему, при которой регулировка также производится с одного места, а управление – с трех. В этом случае целесообразно использовать проходные регуляторы света, которые позволяют включать лампу в определенной зоне помещения, одновременно выключая осветительные приборы на других участках.

Где еще можно применять?

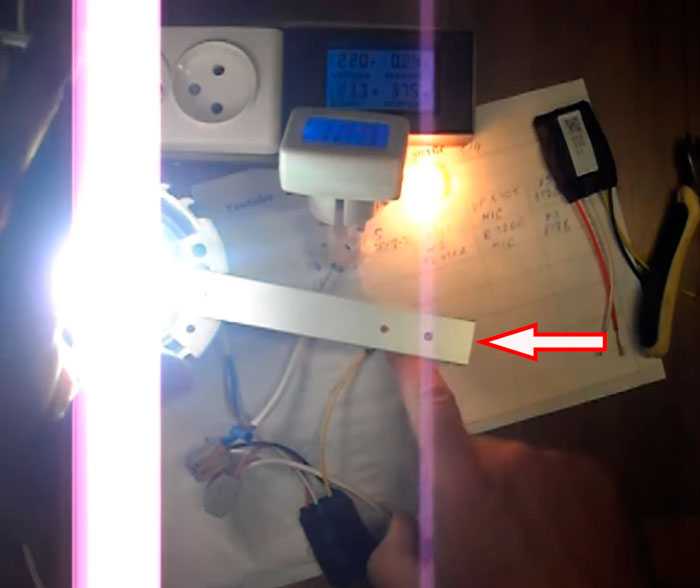

Кстати, датчик в виде кольца вовсе не обязательно
подключать к светильнику напрямую. Никто не мешает вывести его в любое другое
место.

Например, приделать к кровати или к тумбочке аккуратную металлическую планку и подсоединить желтый проводник с сенсором на нее.

Провода можно спрятать за тумбочкой или под кроватью.

В этом случае лежа на постели вообще не придется тянуться к светильнику. Рукой коснулся планки и свет загорелся.

Еще один вариант использования – в прикроватных настенных светильниках или бра (вместо веревочной дергалки).

Если не хотите портить дизайн стены отдельно стоящим
квадратным выключателем, или вообще забыли проложить под него проводку,
сенсорный мини-выключатель — ваш выход.

Монтируете маленькую коробочку прямо внутрь светильника и
запускаете его через касание. В этом случае достаточно только иметь питание на
светильник.

Штробить стены под эл.проводку для выключателя вообще не
придется!

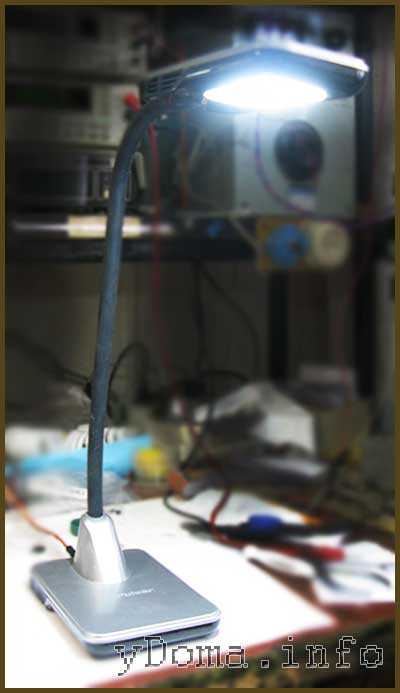

Ремонт настольной светодиодной лампы

Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.

Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.

Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.

Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.

Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.

Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы — стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.

После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.

Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.

Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.

Правила подключения

Монтаж сенсорного выключателя соответствует классической схеме, которая предназначена для клавишных изделий. Почти всегда на задней панели присутствуют два терминальных контакта: под нагрузку и входной. Качественная коммутация в схеме изделия осуществляется по фазной линии. На вход подается проводник, а на выходе снимается напряжение для нагрузки.

В некоторых случаях конструкция может состоять из нескольких независимых участков. Из-за этого количество терминалов для подключения увеличивается. Чтобы не запутаться, нужно следовать классической схеме. Конструкция выключателя изготавливается таким образом, чтобы она свободно размещалась в традиционных подрозетниках. Фиксация шасси осуществляется прочными винтами.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

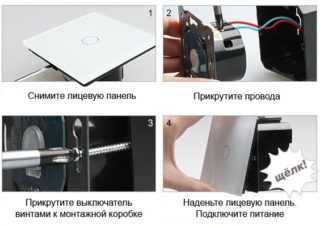

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
3. Подключить плату с сенсорными контактами.
4. Подключить панель с маркировкой кнопки.

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

1. Отключение подачи электроэнергии.
2. Демонтаж предыдущего выключателя.
3. Снятие верхней панели с устанавливаемого изделия.
4. Соединение проводов по клеммам.
5. Помещение конструкции в коробку и закрепление.
6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

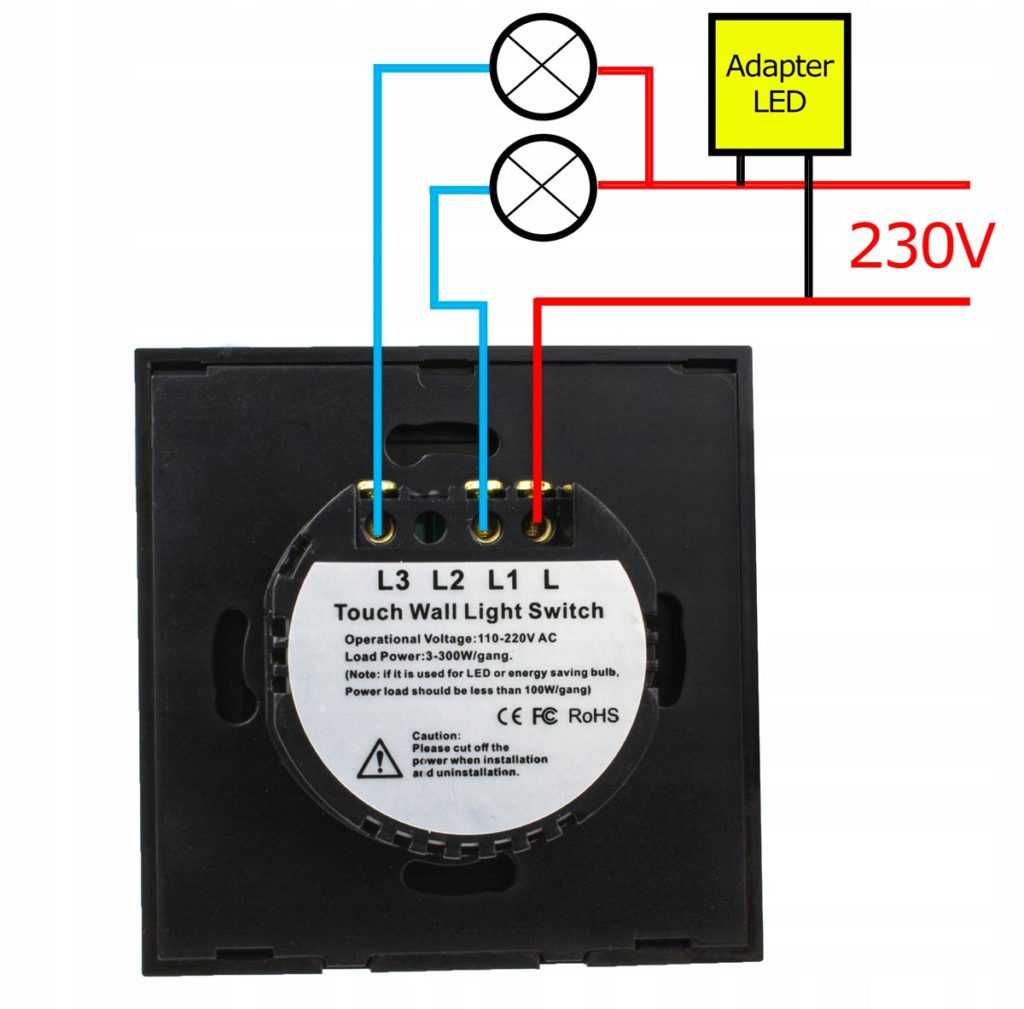

Проект подключения сенсорных отключателей со стабилизатором тока 12в

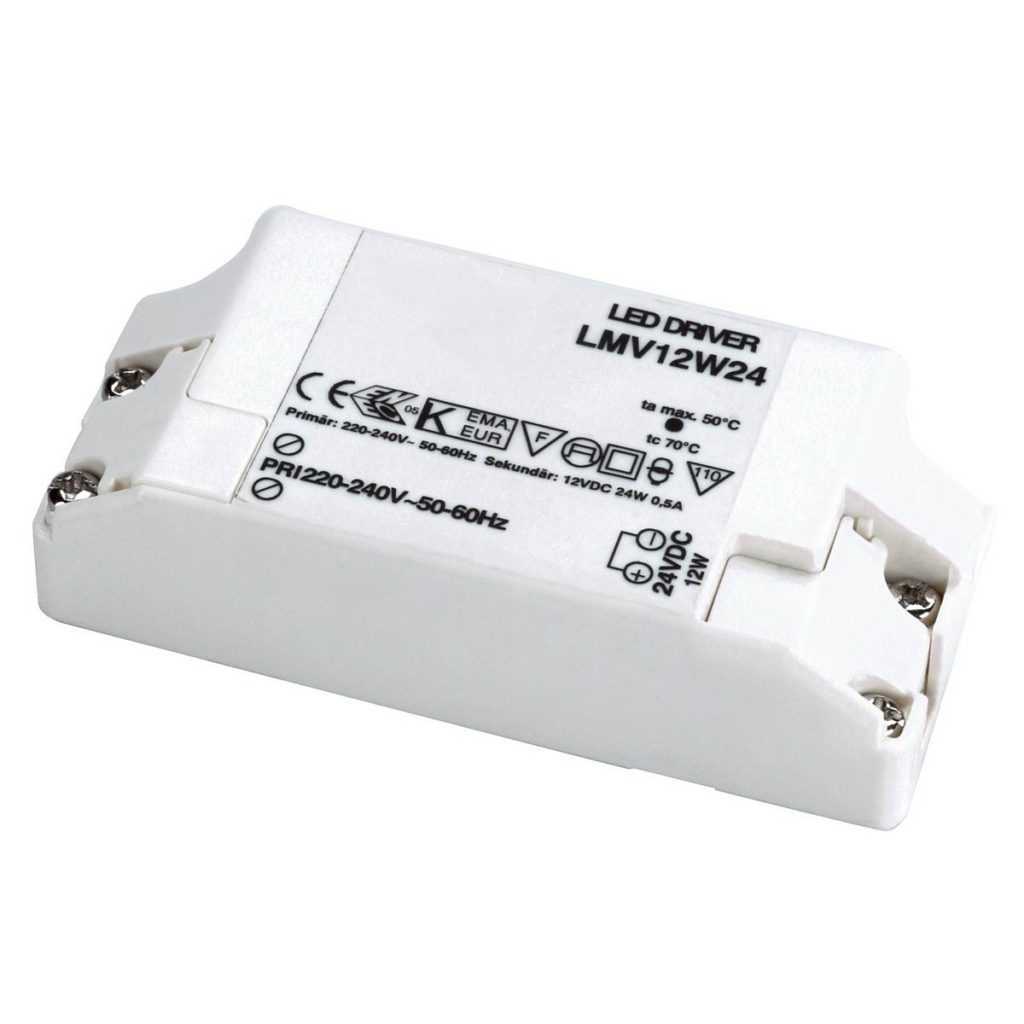

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

3 этапа подключения С.В.

Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.

Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.

После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.

подключения сенсорного выключателяУстановка сенсорного выключателя

Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.

Пульты для таких устройств есть двух типов:

• каждая кнопка настраивается на отдельную лампу;
• каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.

Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.

В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.

Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.

Схемы подключения сенсорных выключателей

Кроме приборов, требующих прикосновения, есть устройства, оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.

Дальность срабатывания достигает 50 метров.

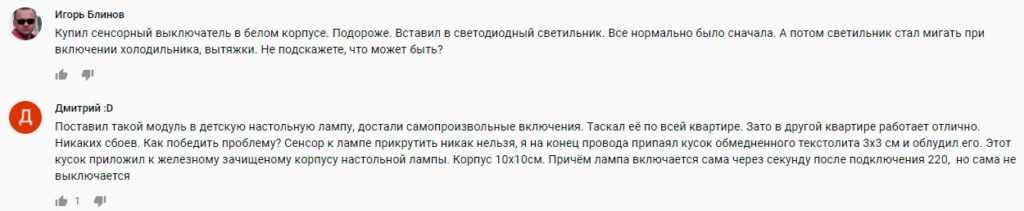

Сенсорный выключатель самопроизвольно срабатывает

Единственный минус таких выключателей – самопроизвольные
включения. Когда и почему это происходит?

Чаще всего на это влияют скачки и перепады напряжения в сети.

Даже изменения в пределах нормы (от 220В – до 205В и
наоборот) могут привести к ложному срабатыванию датчика. Такие скачки могут
наблюдаться при включении-отключении мощного оборудования.

Необязательно у вас дома. Это могут быть и соседи,
которые “сидят” на одной с вами фазе.

Еще к самопроизвольному срабатыванию может приводить нагрев встроенного резистора на плате при подключении мощных ламп.

Поэтому при покупке подробно изучайте отзывы от потребителей, которые уже давно пользуются данным девайсом и не превышайте разрешенную мощность.

Подробнее

Схема подключения регулятора яркости света своими руками

Покупной диммер стоит не так уж дорого и изготовление светорегулятора своими руками может показаться неоправданным. Тем не менее, иногда необходимость в этом все же возникает. Так, например, далеко не всегда удается найти модель с подходящими для вашего светильника размерами.

Схема-макет диммера для ламп накаливания с гальваноразвязкой

Для изготовления диммера понадобятся такие детали, материалы и инструменты:

• симистор BT134 (700 В), либо BT136, BT138, MAC8S, MAC212-8, КУ208Г (назначение выводов выбранного симистора следует уточнить в Интернете);
• динистор DB3 (можно заменить на DB4, DC34, HT32, HT34, HT40,КН102);
• неполярный конденсатор с емкостью от 0,1 до 0,22 мкФ (250 В);
• резистор на 10 кОм с предельно допустимой мощностью от 0,25 до 2 Вт;
• любой компактный переменный резистор сопротивлением 470 – 500 кОм;
• кусачки;
• паяльник и материалы для пайки (припой, канифоль);
• кусок любого провода, например, ПУГНП с площадью поперечного сечения 1 кв. мм;
• изолента.

Подвергнув выводы радиодеталей лужению, к каждому из них следует припаять небольшой фрагмент провода. Далее детали соединяют по схеме.

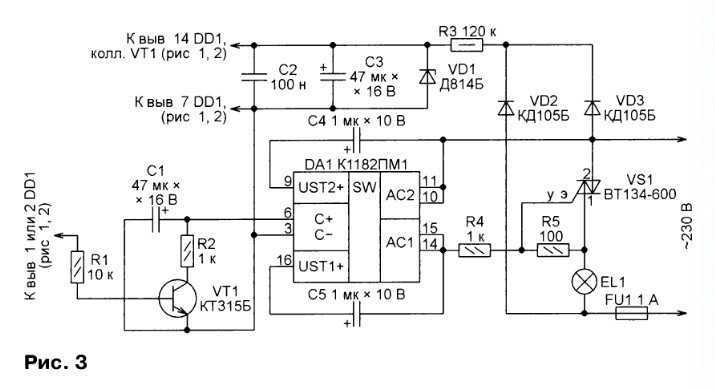

Схема подключение регулятора света

Схемы для создания и подключения диммера своими руками
