Подключение трехклавишного выключателя с розеткой и без (схема)

Устройство, контролирующее две группы светильников

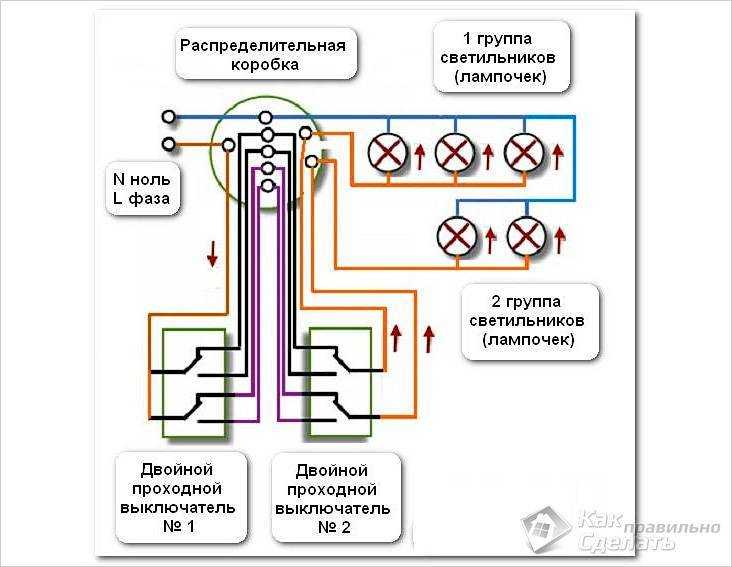

Схема подключения двухклавишных проходных выключателей Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

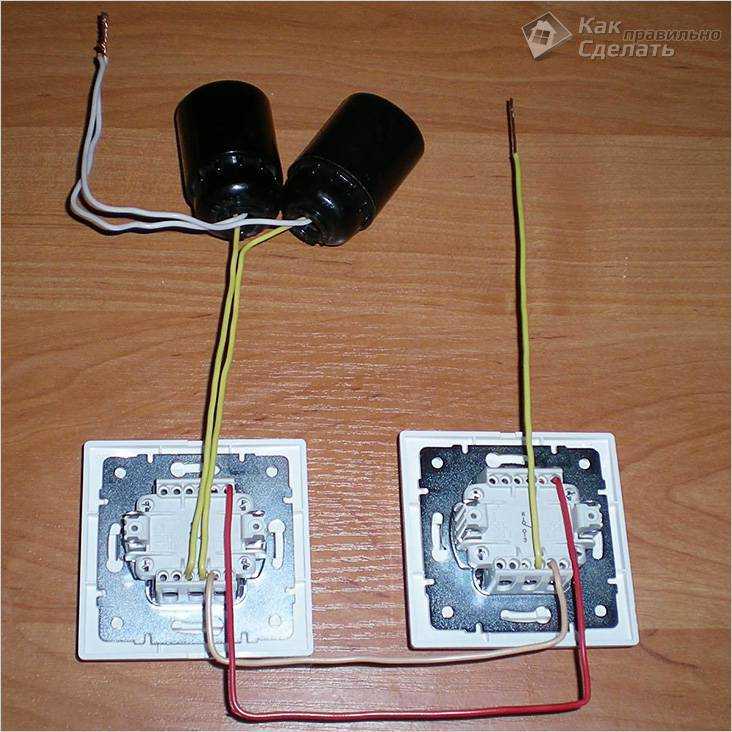

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

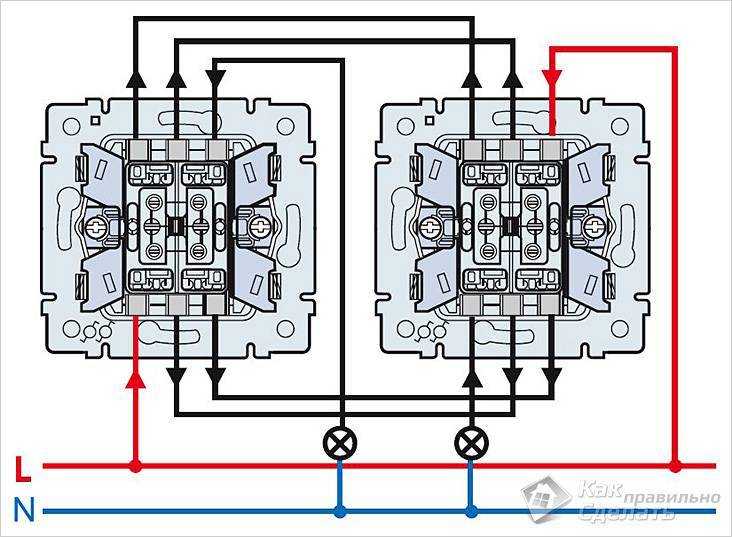

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

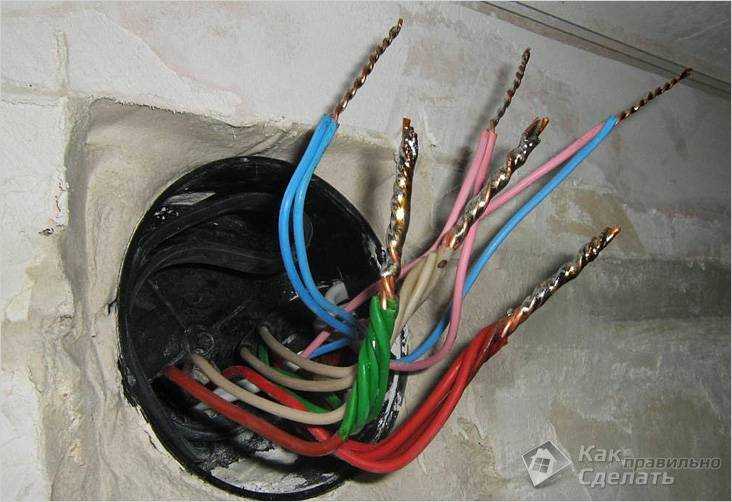

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Подключение трехклавишного выключателя в блоке с розеткой и без нее.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

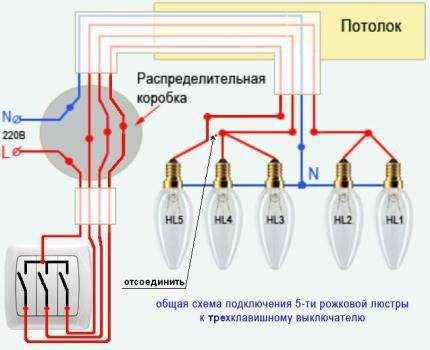

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

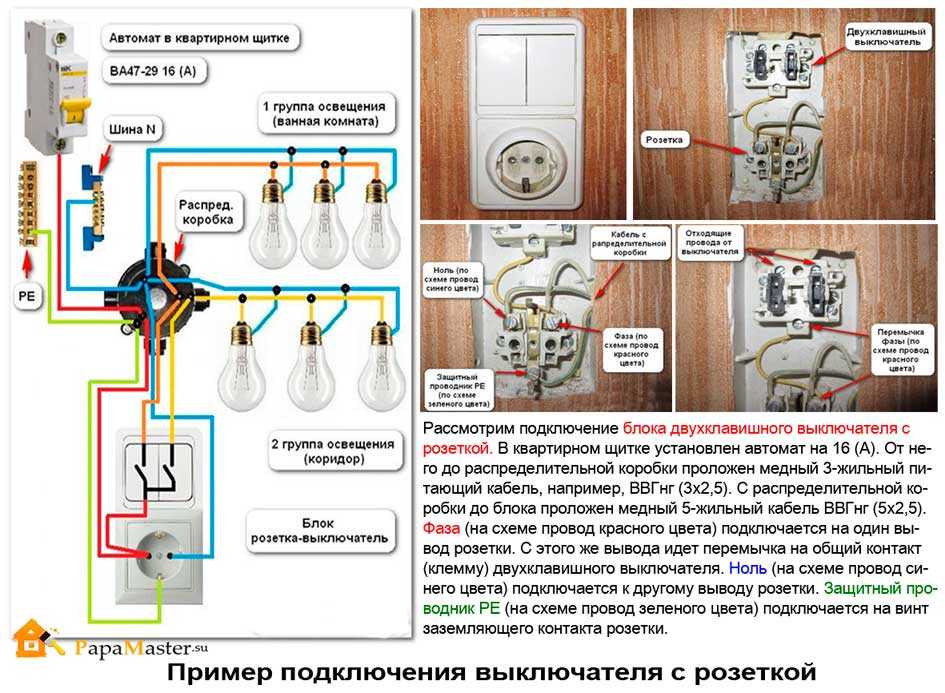

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

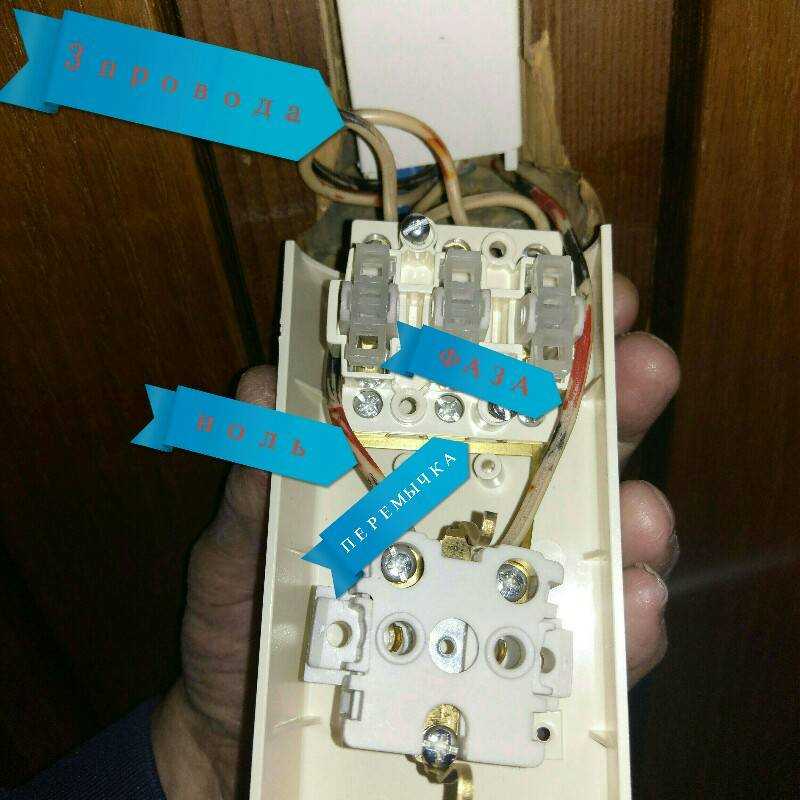

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Трехклавишный выключатель с розеткой: схема подключения и назначение

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке.

В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек.

У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Как правильно выбрать трехклавишный выключатель?

Главный совет в таком вопросе — это остерегаться дешевых китайских поделок. Причем только при выборе тройного выключателя, а электротоваров вообще. Во всем остальном следует полагаться только на свой вкус и финансовые возможности. На современном рынке выбор трехклавишных устройств настолько богат, что подобрать их под свой интерьер не составит никакого труда.

Тройные выключатели бывают нескольких видов:

• проходные;
• с индикаторами.

Проходные устройства чрезвычайно удобны для установки в длинных помещениях (коридорах, проходах или на различных этажах). Принцип работы таких устройств прост: на входе в коридор освещение включается при помощи одного прибора, а на выходе свет отключается другим прибором. Не нужно ходить во тьме и искать как включить свет.

При выборе тройного выключателя следует ориентироваться на несколько простых правил:

• перед приобретением следует внимательно осмотреть устройство — на поверхности не должно присутствовать никаких заусенцев, повреждений, изменения окраски;
• клавиши должны ходить легко и четко, издавая при этом легкие щелчки;
• на обратной стороне прибора обязательно должна присутствовать схема подключения;
• клеммы контактов должны вращаться без труда и надежно прижимать провода;

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

1. когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
2. когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

• На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
• Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
• Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Обратите внимание! Если ваш групповой провод имеет только два проводника, то это фаза и ноль. Защитное заземление в старых распределительных линиях не использовали

Поэтому выполняем подключение только этих двух проводников. Место подключения фазного и нулевого проводника на контактах розетки не имеет значения.

• Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
• Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

• При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
• А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
• От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Обратите внимание! Здесь и выше мы указываем, что прокидываем фазный провод от вывода выключателя к светильнику. В реальности провод прокидывается только к распределительной коробке

Туда же подходит провод от светильника. И вы просто соединяете фазные и нулевые проводники в соответствии с нашими рекомендациями.

Теперь ваша розетка и выключатель, расположенные в одной коробке запитаны от разных групп как на видео. Поэтому вы должны знать, что вполне возможен такой вариант, что розетка работает, а свет не включается и наоборот. При смешанном подключении освещение при неисправности практически наверняка работать не будет.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

Конструктивные особенности прибора

Каких-либо существенных отличий трехклавишных выключателей от одно- и двухклавишных нет. Как и приборы других конструкций, тройные выключатели состоят из двух следующих частей:

• рамки;
• клавиш;
• привода клавиш.

Тройной выключатель с розеткой удобен тем ,что совмещает в себе одновременно два электроприбора Рамка и клавиши изготавливаются из особого, устойчивого к воздействию высоких температур пластика. Крепление рамки к механизму осуществляется посредством защелок, реже — винтов. Если прибор внутреннего исполнения, то сам прибор погружается в подрозетник и фиксируется в нем при помощи распорок.

Главными частями рабочего механизма считается привод с подсоединенными контактами и сами клавиши из пластика. В выключателях с тремя клавишами имеется 4 контакта, из которых 3 направляются к источникам света, а один — к питающему проводу. Обычно в устройствах устанавливаются медные контакты, а толщина их подбирается в зависимости от сетевой силы тока.

На всех элементах выключателя производители обычно делают соответствующие обозначения — максимальную силу тока и рабочее напряжение. Для еще большей экономии многие производители выпускают выключатели, совмещенные с розеткой.

Совмещенные устройства

Комбинированный тип устройства Комбинированный тип переключателей не был знаком электрикам до середины ХХ века. Актуальным способом управления световыми источниками был одноклавишный выключатель. Два одинаковых изделия располагались рядом. Немного позже производители выпустили двухклавишные выключатели для управления отдельными группами люстровых ламп.

Трехклавишный переключатель, объединенный с розеткой, появился на территории РФ в период развития строительства панельных домов. Устройства предназначались для включения света в кухне, санузле и ванной комнате.

Розетку устанавливали в ванной для удобства пользования феном, электрической бритвой. После популяризации стиральных машин их начали подключать к комби-прибору с заземлением или без него.

Двойная конструкция для использования на кухне

В многоэтажках современной застройки двойные конструкции применяются для кухонь, санузлов и жилых помещений. Причина заключается в европейских стандартах, согласно которым:

• выключатели располагаются на высоте 160 см от пола;
• розетки выводят на высоту 30-90 см от пола.

Такое подключение позволяет расположить выключатели на уровне глаз для удобства использования и размещения мебели. Удаление розетки обеспечивает комфортное выключение освещения без изменения положения руки.

Низкорасположенные розеточные группы в спальне удобны в плане маскировки проводов. На кухне они размещаются над рабочим столом, служат для подсветки зоны приготовления пищи и подключения бытовой техники. В квартирах-студиях общий и местный свет применяется в качестве способа зонирования пространства.

Особенности подключения

Как разобрать выключатель света

Существует множество моделей трёхклавишного выключателя с розеткой, но его подключение остается неизменным. Блок следует подсоединить точно так же, как одинарную или двойную модель. Кабель питания связывают с входом самого устройства, а жилы проходят от контакта колодки с выключателем до лампочек. Их число должно совпадать с клавишами устройства.

В основном розетка снабжена отдельным нулевым проводом и, согласно схеме, не связана с выключателем, но они имеют общую «фазу». Все «нули» от ламп и самой розетки подключают к распределительной коробке. «Фазу» подводят к общему контакту, входящему в выключатель. Провода освещения располагают на отдельных колодках. Именно с них напряжение передается на лампочки. На концах жил удаляют изоляцию, примерно 10 мм. Так как контакты затягивают зажимами, и провод может сломаться, такие приспособления не дадут этому случиться.

Для подсоединений применяют НШВИ – специальные наконечники

В основном, блок выключателей крепят на стене, в специальной нише. Для этих целей применяют суппорты или распорные лапки, а уже сверху надевают декорированную рамку.

Обычно выключатель с клавишами и розеткой устанавливают около двери комнаты. Блок помогает изменять освещение и подключать различные бытовые приборы, применяемые для ванной или туалета.

Распределительная коробка имеет 5 соединений. Заземляющий провод всегда должен идти на розетку. Если светильник имеет металлические части, то необходимо защитится от поражения током. Для этого имеется специальное соединение под винт.

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Часто задаваемые вопросы

Вопрос №1. Имеются ли принципиальные отличия между подключением трехклавишного выключателя от подключения одно- или двухклавишного?

По своей сути принцип подключения этих приборов ничем существенно друг от друга не отличается. Различие заключается только в количестве контактов коммутационных групп: один, два или три.

Вопрос №2. Каким документом регламентируется подключение тройных выключателей?

Правила трехклавишных выключателей (как и коммутационного оборудования других видов) регламентировано главным документом для каждого электрика — ПУЭ.

Вопрос №3. Как определить фазу и ноль при подключении тройных выключателей?

Лучшим прибором для определения нуля и фазы является индикаторная отвертка. Продаются они в любом магазине электрики, а стоимость их доступна каждому. Если при затрагивании провода концом отвертки зажигается индикатор, значит, жила является фазной. При отсутствии сигнала можно смело говорить о том, что провод является нулевым.

Вопрос №4. Можно ли приобретать дешевые китайские тройные выключатели, например, с известной всем торговой интернет-площадки?

В принципе, можно. Но лучше не рисковать. Всегда стоит помнить, что слишком дешевые вещи не бывают качественными, а китайские сомнительного происхождения — не могут быть качественными априори. Даже если ремонт слишком ограничен в бюджете, лучше все-таки приобрести сертифицированный выключатель пусть даже и самого дешевого бренда.

Преимущества и недостатки

Спрос на комбинированные устройства обусловлен не только стремлением увеличить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:

• уменьшение количества проводников – понадобится два кабеля от щитка и проводов в количестве, равном клавишам выключателя;
• сокращение времени на организацию проводки – все проводники находятся в общей штробе;
• отсутствие необходимости дополнительного штробления;
• простота монтажа;
• удобство управления освещением и пользования бытовой техникой.

К минусам конструкций можно отнести:

• высокую стоимость в сравнении с одиночными элементами;
• замену всего блока при поломке одного узла;
• повышенная нагрузка на провода питания;
• ограниченность расположения.

Вилки и шнуры массивной техники затрудняют использование выключателя.

Преимущества

От монтажа такого тройного выключателя вы получите одни преимущества:

1. Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
2. Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
3. В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
4. Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.

Выбор

Современный рынок электротехнических приборов предлагает множество различных модификаций комбинированной электроарматуры.

Однако, все их можно классифицировать по следующим признакам:

1. Соотношение между числом сблокированных розеток и выключателей.
2. Способ монтажа – наружный или встроенный.
3. Дизайн.

Сегодня, можно найти в продаже блок, состоящий из одной розетки и одно-трехклавишного выключателя, а можно подобрать изделие с двумя-тремя электророзеткам и различным числом выключателей.

Конечно, выбор той или иной модификации завит от числа подключаемых потребителей электроэнергии и количества источников освещения. Многоклавишные выключатели незаменимы при подключении многорожковых люстр, когда различной комбинацией нажатых клавиш можно ступенчато менять интенсивность освещения.

Наружная электротехническая арматура визуально воспринимается несколько громоздко и ее установка обусловлена невозможностью электромонтажа скрытой проводки.

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

1. когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
2. когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

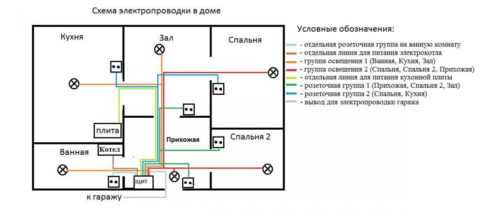

Схема освещения с раздельным питанием сети освещения и розеток

Смешанная схема питания розеток и освещения

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

Распределительная коробка

• На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
• Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
• Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Как подключить трехклавишный выключатель с розеткой от смешанной группы

• Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
• Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

На фото схема подключения при раздельном питании

• При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
• А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
• От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Теперь ваша розетка и выключатель, расположенные в одной коробке запитаны от разных групп как на видео. Поэтому вы должны знать, что вполне возможен такой вариант, что розетка работает, а свет не включается и наоборот. При смешанном подключении освещение при неисправности практически наверняка работать не будет.

Особенности монтажа

Установить и подключить трехклавишную отключающую арматуру, объединенную с электророзеткой в одном корпусе, не представляет труда.

Этот блок не требует пробивки нескольких углублений (сверления отверстий), может быть подключен с использованием минимума проводов и устанавливается на любой стеновой панели.

Имеются встроенные модели и изделия с наружной установкой, для которых сверление отверстий не требуется. Блок «розетка-выключатель» выпускается как в обычном исполнении, предназначенном для установки внутри жилых помещений, так и в защищенном – для установки на улице.

При этом, розеточные отверстия прикрываются специальной крышкой, исключающей прямое попадание влаги на контактные группы и внутрь корпуса.

При самостоятельной установке сблокированной электроарматуры, никакого специализированного инструмента не потребуется.

Мастеру будет достаточно следующего мини-арсенала:

1. Электродрель с буровой колонкой.
2. Одна-две отвертки с изолированными ручками.
3. Пассатижи и кусачки (бокорезы) с изолированными рукоятками.

Современную сблокированную электроарматуру можно устанавливать на любые виды стен – деревянные, кирпичные или бетонные, а также на любой вид отделки.

Многие, скептически относятся к сблокированной электроарматуре, считая, что выход из строя одного элемента (розетки или выключателя) требуют замены всего устройства, цена которого несколько больше, чем суммарная стоимость одиночных электророзеток и электровыключателей. Однако, эта разница настолько незначительна, удобство пользования полностью компенсирует все финансовые потери.
