Какие бывают модули помимо розеток и выключателей?
В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи.
Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!
Требования безопасности
При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.
Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:
- отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
- создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
- проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.
Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.
Назначение
Тройной или трехклавишный выключатель предназначен для переключения трех групп светильников. Это может быть комбинированный способ освещения, где совмещается точечное освещение с центральным, группы ламп в многорожковых люстрах, на разных уровнях потолка из гипсокартона, включение света в ванной, коридоре, туалете. Его преимущества следующие:
- экономия электричества;
- компактность;
- красивый внешний вид;
- управление с одного места несколькими источниками света в разных помещениях (в ванной, в туалете, на кухне);
- возможность регулирования освещенности переключением источников света, где нет возможности применять диммеры;
- изменение при необходимости освещенности в помещении.
Варианты использования многоклавишных выключателей:
- изменение интенсивности освещения люстры;
- управление несколькими светильниками (настольными, подвесными, настенными);
- управление несколькими зонами освещения в одном помещении (светильник, люстра, подсветка).
К ним также добавляют розетку. Устройство в виде блока становится более функциональным.
Варианты подключения

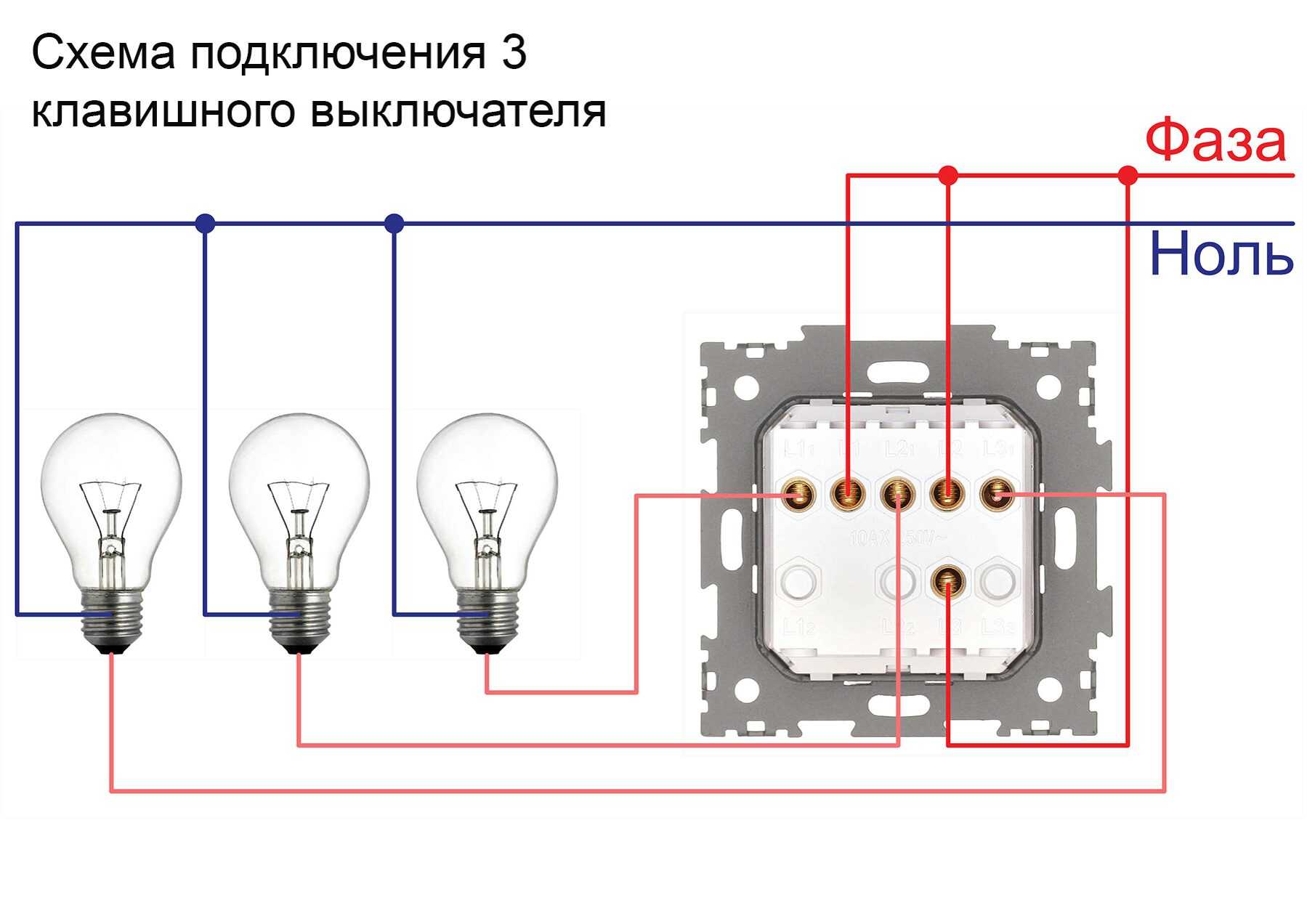

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.
Схема управления тремя светильниками.
При подключении через распредкоробку топология монтажа выглядит так:
Прокладка проводников для управления тремя светильниками.
Из рисунка видно, что для выполнения такого монтажа потребуется:
- трехжильный кабель от распределительного щита;
- три кабеля по три проводника к каждому потребителю;
- четырехжильный кабель от распредкоробки к коммутационному прибору.
В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.
При отсутствии защитного проводника количество жил в питающем и отходящем кабелях уменьшается на одну. Входить в коробку и выходить к каждому потребителю будет двухжильный кабель, но к выключателю в любом случае надо тянуть четыре проводника.
Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.
Схема управления многорожковой люстрой.
Отличие этой схемы от предыдущей:
- проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
- каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.
Прокладка и соединение кабелей для управления многорожковой люстрой.
Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:
- кабели в 3 жилы от распредщита до коробки (две, если нет PE);
- пятижильный кабель от распредкоробки до люстры.
Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.
Конструкция
Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.
Рассмотрим основные элементы коммутационного аппарата.
Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.
Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.
Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.
Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:
- Механическая — повредились крепёжные элементы, разрушился корпус.
- Электрическая — повреждение контактов.
Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.
Подключение розетки и выключателя
При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.
Схема подключения розетки с одноклавишным выключателем
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Схема подключения розетки с двухклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Фото косоплета на четыре жилы.
Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Как подключить розетку с выключателем | Видео пояснение
На этом все, удачного вам монтажа!
В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.
Учитываете. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.
Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.
Монтаж одноклавишного блока
Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.
Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.
Подключение кабеля к контактам
Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.
Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником
На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено
Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)
Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).
Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.
Подключение фазы
Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.
В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.
Заземление
Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник
В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается
Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке
В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет
Подключение ноля
В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.
Есть еще одно мнение о том, как подключить розетку с выключателем
Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно
При выключении такой лампы напряжение на ней остается
Если мастер прикоснется к патрону, то он может получить удар током
При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.
Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.
Сигнальный (исходящий) проводник
Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.
После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.
Странная коробка под выключателем
Читатель прислал фото (см. комментарии от 11 января 2020 г.),
Там непонятно что:
Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.
Дальше стало понятно – Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.
Маркировка трансформатора
Пруф:
Крышка трансформатора 1:1
Видимо, когда-то кого-то убило током в ванной, и начали так делать. Минус этого – при сгорании предохранителя ставится жучок, что приведет к пожару. А потом просто транс выкидывается. Сейчас вместо этого ставят УЗО.
Если будут вопросы, как подключить блок двойного выключателя с розеткой – обращайтесь в комментарии!
Компании-производители
Нередко выбор того или иного выключателя с розеткой обусловлен привлекательностью дизайна. К примеру, испанская фирма «Fede» производит модели, стилизованные под старину. Продукция немецкой компании «Gira» отличается современным изысканным дизайном. Электрика от французского производителя «Legrand» удачно встраивается в окружающий интерьер: производятся как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.
Среди российских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:
- БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
- БЭЛЛА БКВР-212 (есть индикационная подсветка);
- БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).
Блок комбинированный Бэлла БКВР-033 и БКВР-054
Указанные выключатели работают в сетях 220 В с номиналом тока 10 А. Производятся в России модели и под номинальный ток 16 А с заземлением. К примеру, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.
Как правильно выбрать трехклавишный выключатель?
Главный совет в таком вопросе — это остерегаться дешевых китайских поделок. Причем только при выборе тройного выключателя, а электротоваров вообще. Во всем остальном следует полагаться только на свой вкус и финансовые возможности. На современном рынке выбор трехклавишных устройств настолько богат, что подобрать их под свой интерьер не составит никакого труда.
Тройные выключатели бывают нескольких видов:
- проходные;
- с индикаторами.
Проходные устройства чрезвычайно удобны для установки в длинных помещениях (коридорах, проходах или на различных этажах). Принцип работы таких устройств прост: на входе в коридор освещение включается при помощи одного прибора, а на выходе свет отключается другим прибором. Не нужно ходить во тьме и искать как включить свет.
При выборе тройного выключателя следует ориентироваться на несколько простых правил:
- перед приобретением следует внимательно осмотреть устройство — на поверхности не должно присутствовать никаких заусенцев, повреждений, изменения окраски;
- клавиши должны ходить легко и четко, издавая при этом легкие щелчки;
- на обратной стороне прибора обязательно должна присутствовать схема подключения;
- клеммы контактов должны вращаться без труда и надежно прижимать провода;
Виды устройств
Модельный ряд блоков разнообразен, всегда есть возможность найти изделие, соответствующее интерьеру помещения. Такие устройства могут различаться функциональностью.
Как установить многоклавишный выключатель с розеткой?
По этому критерию их подразделяют на:
- Обычные. Некоторые из них имеют индикацию, она обозначает расположение или включенную клавишу, работают в темноте;
- Проходные. Устанавливают в длинном коридоре, на лестнице и др. С их помощью управляют светильниками, расположенными в различных местах.
Обратите внимание! При выборе необходимо визуально осмотреть изделие. Оно не должно иметь заусеницы, потертости и повреждения
При переключении клавиш должны слышаться щелчки.
В устройстве имеются леммы самозажимные. Они необходимы для фиксации и подсоединения проводов. При выдергивании жил (что категорически запрещено) специальные защелки-зажимы выходят из строя.
Способы подключения тройного выключателя с розеткой
В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.
Подключение от распределительной коробки
Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.
Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.
Схема подключения розетки с двухклавишным выключателем
Итак:
- Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
- Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод — фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.
- Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
- Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
- Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
- Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.
Подключение от розетки
Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.
В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.
На фото представлена схема подключения с использованием розетки в качестве распредкоробки
Итак:
- Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
- В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
- А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.
Схема подключения выключателя от розетки
После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.
Подключение трехклавишного выключателя с розеткой
Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.
Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.
Основные особенности конструкции и схемы подключения
А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.
Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.
Взглянем на устройство и схему подключения такого блока.
Большинство рассматриваемых блоков скомпонованы вот по таком принципу.
1 – корпус блока, являющийся одновременно и монтажной коробкой.
2 – силовая розетка.
3 – клемма подключения фазного проводника к розетке.
4 – клемма подключения нулевого проводника к розетке
5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.
6 – трехклавишный выключатель, входящий в блок.
7 – клемма подключения общей приходящей на выключатель фазы.
8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.
9 – «механика» трехклавишного выключателя.
10 – три клеммы выходящих ваз – L1, L2 и L3.
Вот и все особенности устройства.
Схема подключения тоже весьма незамысловата:
Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.
Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.
Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:
- ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
- ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.

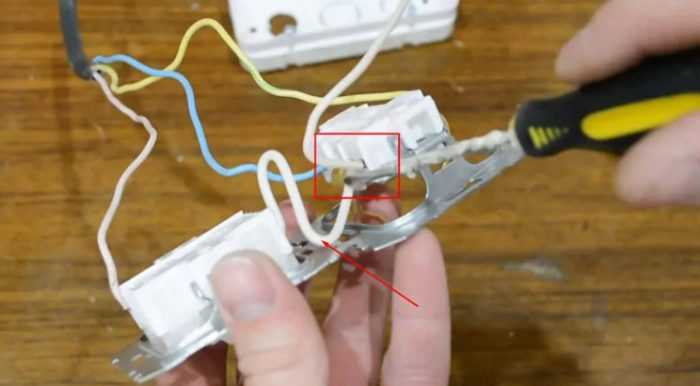

Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.
Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.
Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.
* * * * * * *
Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.
Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.
Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:
