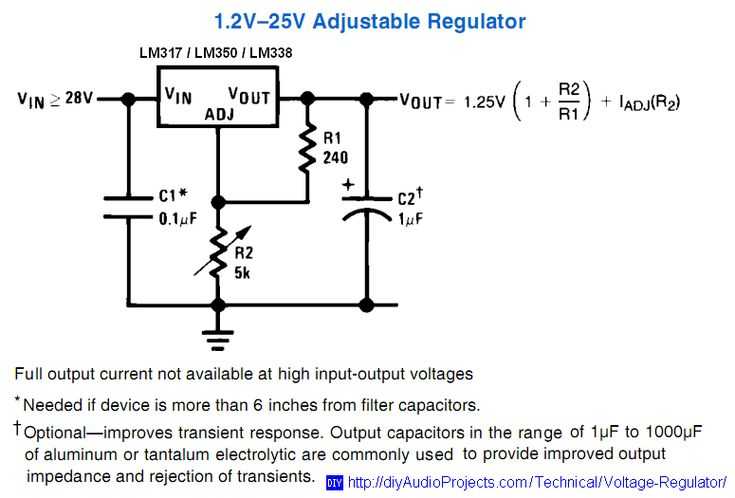

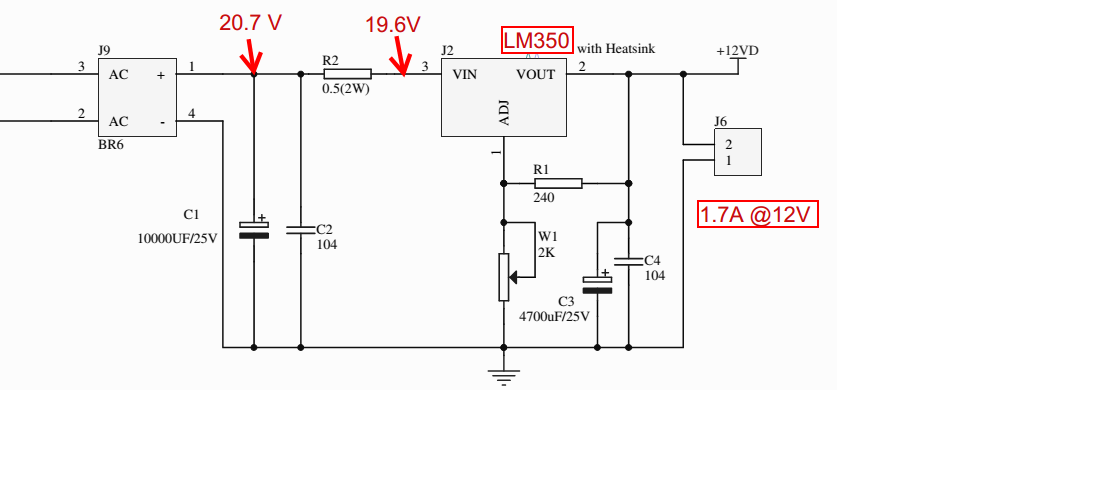

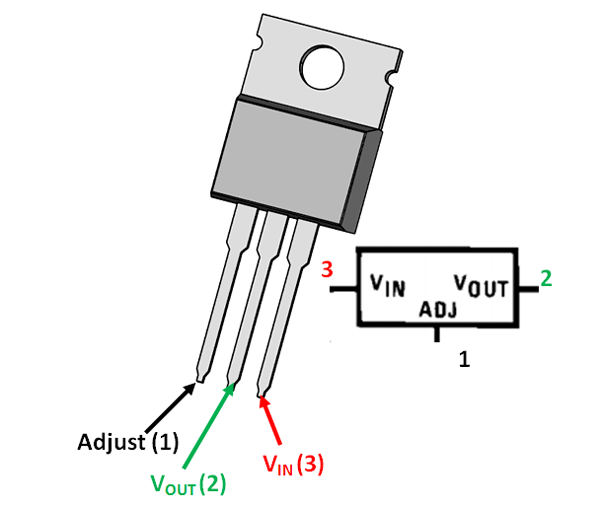

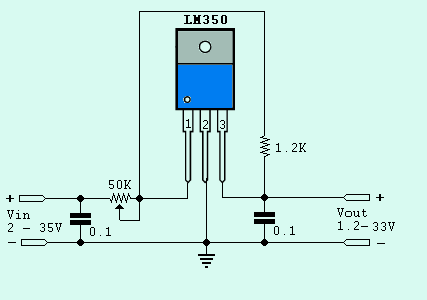

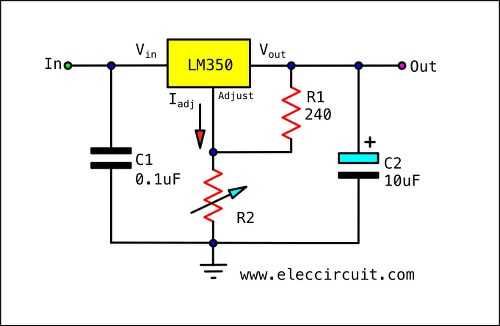

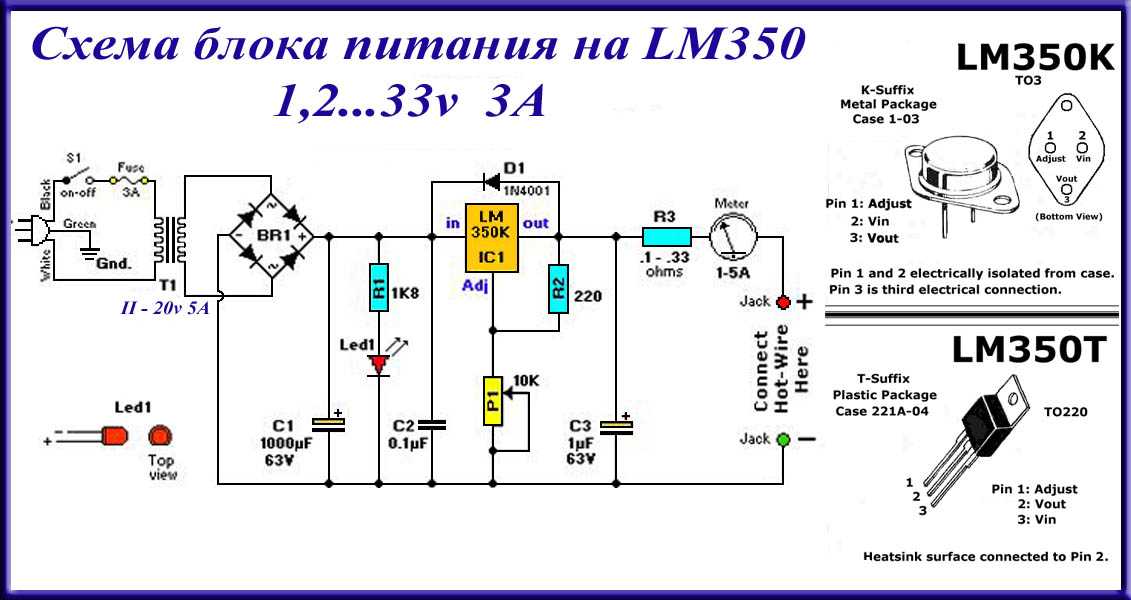

Регулятор напряжения на lm350t

Основные узлы регулируемого блока питания

Трансформаторный источник питания в большинстве случаев выполняется по следующей структурной схеме.

Узлы трансформаторного БП.

Понижающий трансформатор снижает напряжение сети до необходимого уровня. Полученное переменное напряжение преобразуется в импульсное с помощью выпрямителя. Выбор его схемы зависит от схемы вторичных обмоток трансформатора. Чаще всего применяется мостовая двухполупериодная схема. Реже – однополупериодная, так как она не позволяет полностью использовать мощность трансформатора, да и уровень пульсаций выше. Если вторичная обмотка имеет выведенную среднюю точку, то двухполупериодная схема может быть построена на двух диодах вместо четырех.

Двухполупериодный выпрямитель для трансформатора со средней точкой.

Если трансформатор трехфазный (и имеется трехфазная цепь для питания первичной обмотки), то выпрямитель можно собрать по трехфазной схеме. В этом случае уровень пульсаций наиболее низок, а мощность трансформатора используется наиболее полно.

После выпрямителя устанавливается фильтр, который сглаживает импульсное напряжение до постоянного. Обычно фильтр состоит из оксидного конденсатора, параллельно которому ставится керамический конденсатор малой емкости. Его назначение – компенсировать конструктивную индуктивность оксидного конденсатора, который изготовлен в виде свернутой в рулон полоски фольги. В результате получившаяся паразитная индуктивность такой катушки ухудшает фильтрующие свойства на высоких частотах.

Далее стоит стабилизатор. Он может быть как линейным, так и импульсным. Импульсный сложнее и сводит на нет все преимущества трансформаторного БП в нише выходного тока до 2..3 ампер. Если нужен выходной ток выше этого значения, проще весь источник питания выполнить по импульсной схеме, поэтому обычно здесь используется линейный регулятор.

Выходной фильтр выполняется на базе оксидного конденсатора относительно небольшой емкости.

Обобщенная блок-схема импульсного БП.

Импульсные источники питания строятся по другому принципу. Так как потребляемый ток имеет резко несинусоидальный характер, на входе устанавливается фильтр. На работоспособность блока он не влияет никак, поэтому многие промышленные производители БП класса Эконом его не ставят. Можно не устанавливать его и в простом самодельном источнике, но это приведет к тому, что устройства на микроконтроллерах, питающиеся от той же сети 220 вольт, начнут сбоить или работать непредсказуемо.

Дальше сетевое напряжение выпрямляется и сглаживается. Инвертор на транзисторных ключах в цепи первичной обмотки трансформатора создает импульсы амплитудой 220 вольт и высокой частотой – до нескольких десятков килогерц, в отличие от 50 герц в сети. За счет этого силовой трансформатор получается компактным и легким. Напряжение вторичной обмотки выпрямляется и фильтруется. За счет высокой частоты преобразования здесь могут быть использованы конденсаторы меньшей емкости, что положительно сказывается на габаритах устройства. Также в фильтрах высокочастотного напряжения становится целесообразным применение дросселей – малогабаритные индуктивности эффективно сглаживают ВЧ пульсации.

Регулирование напряжения и ограничение тока выполняется за счет цепей обратной связи, на которые подается напряжение с выхода источника. Если из-за повышения нагрузки напряжение начало снижаться, то схема управления увеличивает интервал открытого состояния ключей, не снижая частоты (метод широтно-импульсного регулирования). Если напряжение надо уменьшить (в том числе, для ограничения выходного тока), время открытого состояния ключей уменьшается.

Возможно заинтересует: Как из старого блока питания компьютера сделать зарядное устройство

Снаббер

Чтобы скомпенсировать выбросы тока и напряжения, неизбежно возникающие при коммутации первичной обмотки трансформатора, применяются демпферные цепи, в англоязычной технической литературе называемые снабберами. Такие цепи могут устанавливаться по питанию (параллельно первичной обмотке трансформатора) либо отдельно на каждый ключ. Исполнение снабберов может быть разным, но наибольшее распространение получили демпферы в виде последовательной RC-цепочки (схема б на рисунке).

Различные схемы демпферов.

Обоснованной методики расчета снаббера не существует. Для этого надо учесть все паразитные индуктивности (обмотки, дорожек, конденсаторов) на множестве частот и для неизвестных волновых сопротивлений. Поэтому все существующие расчеты носят эмпирический характер.

Основным (и единственным) действующим элементом демпфера является конденсатор. Он «поглощает» импульсные выбросы. Резистор лишь ухудшает демпфирующие свойства, но ограничивает ток через конденсатор, который может достигнуть значительных величин, хотя и кратковременно. Такая схема более актуальна в тиристорных преобразователях.

Что такое снаббер или демпфер можете узнать посмотрев видео.

В схемах RCD-снабберов (в и г на рисунке) присутствуют диоды. Они могут быть полезны для ограничения импульсов обратной полярности в схемах с тиристорами и биполярными транзисторами. Если ключи собраны на полевых или IGBT-транзисторах, то смысла в установке вентилей нет – они дублируют диоды, имеющиеся внутри указанных транзисторов.

Емкость конденсатора выбирается в пределах 0,1–0,33 мкФ. В 90+ процентах случаев этого достаточно. Увеличение или уменьшение номинала применяется для ключей, работающих в нестандартных условиях (повышенная частота преобразования и т.п.)

Возможно, вам также будет интересно

При этом понятие энергопотребления выходит далеко за рамки использования электрической энергии. Дополнительные факторы, которые должны быть рассмотрены, — это использование других материалов и ресурсов, образование отходов и выбросов, загрязняющих окружающую среду. Подсчитано, что более 80% всех факторов, влияющих на окружающую среду, определяются в процессе разработки продукта. Поэтому Европейская Комиссия выпустила экологическую директиву (Ecodesign Directive), согласно

Евгений Вашкевич Георгий Таназлы Юрий Болотовский Александр Никитин Структура системы электропитания импульсной нагрузки Решению проблемы преобразования низковольтного постоянного напряжения в высоковольтное для заряда и разряда емкостных накопителей энергии посвящено много статей и исследований, среди которых можно выделить следующие . Но разработка устройств для заряда емкостных накопителей энергии с высокими техническими

Компания RECOM представляет две новые серии DC/DC-преобразователей мощностью 2 Вт, специально разработанных для питания драйверов карбид-кремниевых МОП-транзисторов. Одной из проблем управления карбид-кремниевых МОП-транзисторов является высокая частота и высокое напряжение их переключения. Высокая разность потенциалов между управляющим входом и силовой частью карбид-кремниевого МОП-транзистора может приводить к деградации изоляционного барьера и отказу.
Серии RxxP22005D и РКЗ-xx2005D выпускаются с прочностью изоляции 3, 4 и 5,2 кВ напряжения постоянного тока для обеспечения бесперебойной …

Компоненты схемы

В качестве подстроечных резисторов P3 и P4 лучше применить многооборотные компоненты типа «3296W». Причем, номиналы 250кОм и 25кОм я не нашел и вместо них поставил 200кОм и 20кОм.

Резистор R7 должен быть мощностью 0,5Вт. Шунт R4 лучше поставить мощностью 5Вт (греется здорово).

В качестве стабилитрона D2 я установил BZX55C 2V4, а в качестве стабилитрона D3 я установил 1N4740A.

Силовой транзистор 2N3055 можно заменить на более мощный NPN транзистор, например TIP35C, 2SC5200 или другой им подобный, но напрямую в плату их устанавливать нельзя, цоколевка не подходит, необходимо редактировать печатную плату, поэтому устанавливаем на проводах.

Транзисторы BC547/BC557 меняются на BC546/BC556.

Транзисторы дифференциального каскада (T5 и T6) желательно подобрать по коэффициенту передачи тока (h21э).

Подключение LM317

Схемы блоков питания

Напряжение лабораторного БП располагается в интервале от 0 до 35 вольт. Для этой цели подходят схемы, по которым можно собрать следующие БП:

однополярный;
двуполярный;
лабораторный импульсный.

Конструкции подобных устройств обычно собраны либо на обычных трансформаторах напряжения (ТН), либо на импульсных трансформаторах (ИТ).

Внимание! Отличие ИТ от ТН в том, что на обмотки ТН подается синусоидальное переменное напряжение, а на обмотки ИТ приходят однополярные импульсы. Схема включения обоих абсолютно идентична

Простой лабораторный

Однополярный БП с возможностью регулировать выходное напряжение можно собрать по схеме, в которую входят:

понижающий трансформатор Tr ( 220/12…30 В);
диодный мост Dr для выпрямления пониженного переменного напряжения;
электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
потенциометр для регулировки выходного напряжения Р1 5 кОм;
сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.

В коллекторную цепь транзистора Т2 включены: С2 10 мкф * 50 В и диод Д1.

К сведению. Диод устанавливают для защиты С2 от переполюсовки при подключении к аккумуляторам для подзарядки. Если такая процедура не предусмотрена, можно заменить его перемычкой. Все диоды должны выдерживать ток не менее 3 А.

Двухполярный источник питания

Для питания усилителей низкой частоты (УНЧ), имеющих два “плеча” усиления возникает необходимость в применении двухполярного БП.

Важно! Если монтировать лабораторный БП, стоит остановить внимание именно на аналогичной схеме. Источник питания должен поддерживать любые форматы выдаваемого постоянного напряжения

Для такой схемы допустимо применять трансформатор с двумя обмотками на 28 В и одной на 12 В. Первые две – для усилителя, третья – для питания охлаждающего вентилятора. Если таковой не окажется, то достаточно двух обмоток равного напряжения.

Для регулировки выходного тока применены наборы резисторов R6-R9, подключаемые с помощью сдвоенного галетного переключателя (5 положений). Резисторы подбирают такой мощности, чтобы они выдерживали ток более 3 А.

Переменный резистор R нужно брать сдвоенный номиналом 4.7 Ом. Так проще осуществлять регулировку по обоим плечам. Стабилитроны VD1 Д814 соединены последовательно для получения 28 В (14+14).

Для диодного моста можно взять диоды подходящей мощности, рассчитанные на ток до 8 А. Допустимо устанавливать диодную сборку типа KBU 808 или аналогичную. Транзисторы КТ818 и КТ819 необходимо установить на радиаторы.

Подбираемые транзисторы должны иметь коэффициент усиления от 90 до 340. БП после сборки не требует специальной наладки.

Лабораторный импульсный бп

Отличительной чертой ИПБ является рабочая частота, которая в сто раз выше частоты сети. Это дает возможность получить большее напряжение при меньшем количестве витков обмотки.

Информация. Чтобы получить 12 В на выходе ИПБ с током 1 А для сетевого трансформатора достаточно 5 витков при сечении провода 0,6-0,7 мм.

Простой полярный ИП можно собрать, используя импульсные трансформаторы от компьютерного БП.

Данный источник питания собран на микросхеме TL494.

Важно! Для управления Т3 и Т4 используется схема, в которую входит управляющий Тr2. Это связано с тем, что встроенные ключевые элементы микросхемы не имеют достаточной мощности

Трансформатор Тr1 (управляющий) берут от компьютерного БП, он «раскачивается» при помощи транзисторов Т1 и Т2.

Особенности сборки схемы:

для минимизации потерь при выпрямлении используют диоды Шоттки;
ESR электролитов в фильтрах на выходе должен быть как можно ниже;
дроссель L6 от старых БП применяют без изменения обмоток;
дроссель L5 перематывают, намотав на ферритовое кольцо медный провод диаметром 1,5 мм, набрав 50 витков;
Т3, Т4 и D15 крепят на радиаторы, предварительно отформатировав выводы;
для питания микросхемы, управления током и напряжением применяют отдельную схему на Tr3 BV EI 382 1189.

Вторичная обмотка выдает 12 В, которые выпрямляются и сглаживаются при помощи конденсатора. Микросхема линейного стабилизатора 7805 стабилизирует его до 5 В для питания схемы индикации.

Внимание! Допустимо использовать в этом БП любую схему вольтамперметра. В таком случае микросхема для стабилизации 5 В не понадобится

Определение стабильности цифровой петли обратной связи с помощью билинейного преобразования

Если для формирования компенсации в петле обратной связи используется цифровой сигнальный процессор DSP (англ. DSP — Digital Signal Processor), стабильность такого цифрового контура может быть достигнута с помощью преобразования Лапласа для систем с дискретными сигналами.

В такой цифровой системе в качестве входного сигнала предусмотрен уже не непрерывный во времени сигнал, а дискретный в виде выборок с определенной частотой, называемой частотой дискретизации. Таким образом, значения переменных в s-плоскости должны быть преобразованы в дискретные значения Z-плоскости с выборкой по времени с помощью билинейного преобразования, известного как преобразование Тастина.

Результатом данного отображения является то, что устойчивая область в Z-плоскости превращается в окружность с радиусом, равным 1, в так называемую единичную окружность (рис. 17).

Рис. 17. Единичная окружность Z-плоскости

Удаленный правый край окружности (w = 0) представляет собой постоянный ток. Удаленный левый край окружности представляет собой частоту наложения спектров. Любые полюса, которые лежат вне этого круга, будут неустойчивыми. Полюса петли обратной связи теперь могут быть нанесены в Z-плоскости. Положения полюсов представляют нормированные отклики на частоту дискретизации, в отличие от сигналов непрерывных по времени, как это представлялось в S-плоскости.

Цифровая компенсация, во-первых, использует частоту дискретизации цифрового сигнального процессора, которая намного выше, чем системная частота перехода, так что любые расчеты являются точными. Для того чтобы найти значения параметров компенсации, здесь возможны два общих подхода. Первый — переработка в цифровую форму параметров компенсации на основе первичной разработки аналоговой системы управления, а второй — прямая разработка уже непосредственно цифрового управления. При переносе аналогового управления в цифровой вариант первоначально устанавливается линейная модель импульсного преобразователя. Причем компенсация петли обратной связи моделируется обычно в S-плоскости. А потом, для того чтобы завершить проектирование уже цифровой компенсации, результаты полученной аналоговой компенсации отображаются в z-плоскость. При непосредственном подходе к проектированию цифрового управления дискретная модель импульсного преобразователя является полностью моделируемой с использованием цифрового управления, а решение в части компенсации рассчитывается непосредственно в Z-плоскости. Это требует применения точных моделей всех аналоговых элементов, а моделирование осуществляется с помощью таких программ, как Spice или Matlab.

Результат обоих методов один и тот же — рассчитанная матрица значений сохраняется как таблица преобразования. DSP или микроконтроллер будут получать оцифрованный входной сигнал, вводить его для вычисления в матрицу, а на выходе иметь полученное значение либо как аналоговый сигнал управления, либо, что используется чаще всего, как скорректированный выходной сигнал управления непосредственно самого ШИМ-драйвера. В последнем случае схемы компаратора и цепи формирования ШИМ также будут синтезированы в цифровом виде. Это исключает ошибки контура аналогового управления, связанные с компенсацией наклона, и нестабильность RHP. Если требуется обрабатывать иной режим работы компенсации обратной связи на отклик, то цифровой контроллер может плавно переключаться между таблицами преобразования без сброса выхода преобразователя. Это уникальная способность, не свойственная аналоговым контроллерам. Таким образом, количество компромиссов, которым нужно следовать при выборе необходимой характеристики компенсации, значительно снижается.

Именно это отсутствие компромиссов и способность буквально мгновенно переключаться между быстрой переходной характеристикой или стабильным выходом и делает цифровой контур обратной связи таким привлекательным. Поскольку стоимость микроконтроллеров продолжает снижаться, то все больше и больше DC/DC-преобразователей будут мигрировать в сторону контроллеров с полностью цифровыми или гибридными петлями обратной связи.

Как подобрать компоненты

Для трансформаторного источника подбирается, в первую очередь, трансформатор. В большинстве случаев он берется готовый из того, что есть. Этот узел должен выдавать требуемый ток при максимальном напряжении. Сочетание этих параметров обеспечивается габаритной мощностью трансформатора. Для промышленных устройств параметры можно узнать из справочника. Для случайных трансформаторов мощность можно определить по размерам сердечника (в сантиметрах).

Площадь сердечника для разных типов трансформаторов.

Мощность вычисляется по формуле:

P=S2/1.44 где:

P-мощность в Ваттах;
S- сечение в квадратных сантиметрах.

Для практических целей мощность надо еще умножить на КПД. Для примера, трансформатор с площадью сердечника 6 кв.см. при напряжении 35 вольт и выходном напряжении стабилизатора 30 вольт (общий КПД можно взять 0.75) способен отдать мощность P=(36/1.44)*0.75=18.75 ватт. Наибольший ток при этом составит I=P/U=18.75/35=0,5 А.

Если трансформатор проходит по мощности, но вторичная обмотка рассчитана на другое напряжение, ее можно удалить и намотать новую (если уместится). Количество витков рассчитывается так:

определяется количество витков на вольт по формуле 50/S, где S – площадь сердечника в кв.см.;
эта величина умножается на необходимый уровень напряжения.

Так, для площади 6 см на 1 вольт приходится 50/6=8,3 витка на вольт. Для напряжения 35 вольт обмотка должна иметь 35*8,3=291 виток. Диаметр провода рассчитывается по формуле D=0,02, где I – ток в миллиамперах. Для тока в 5 ампер надо взять провод диаметром 0,02*=70*0,02=1,4 мм.

Если для линейного регулятора подбирается мощный транзистор, основной критерий для применения – ток коллектора. Он должен с запасом перекрывать ток нагрузки. Этот параметр для распространенных отечественных и зарубежных транзисторов приведен в таблице.

ТранзисторНаибольший ток коллектора (постоянный), А

КТ818 (819)	10
КТ825 (827)	20
КТ805	5
TIP36	25
2N3055	15
MJE13009	12

Также надо обратить внимание на такой параметр, как максимальное напряжение между коллектором и эмиттером. При входном напряжении 35 вольт и выходном 1,5 разница составит 33,5 вольт, для некоторых полупроводниковых приборов это недопустимо. Емкость оксидного конденсатора, стоящего после выпрямителя, выбирается исходя из нагрузки

Существуют формулы для расчета параметров фильтра, но на практике подход простой: чем больше, тем лучше. Сверху на емкость наложено два ограничения:

Емкость оксидного конденсатора, стоящего после выпрямителя, выбирается исходя из нагрузки. Существуют формулы для расчета параметров фильтра, но на практике подход простой: чем больше, тем лучше. Сверху на емкость наложено два ограничения:

габариты конденсатора;
бросок тока на заряд, который может быть значительным при большой емкости.

Выходной конденсатор БП может иметь емкость около 1000 мкФ.

Лабораторный блок питания своими руками 1,3-30В 0-5А

Немножко подумав, мы сделали свою интерпретацию данного блока питания. Повысили емкость входных конденсаторов, убрали элементы измерительной головки и добавили парочку защитных диодов. Применения в этой схеме КТ818 было абсолютно неоправданно, он безбожно грелся и безвозвратно издох, пока его не заменили парой недорогих транзисторов TIP36C, которые включили параллельно.

Настройку блока питания необходимо проводить в несколько этапов:

Первое включение производится без LM301 и транзисторов. Регулятором Р3 проверяем, как регулируется напряжение. За регулировку напряжения отвечают LM317, Р3, R4 и R6, С9.

Если регулировка напряжения производиться нормально, тогда к схеме подключаем транзисторы. Пару транзисторов покупать лучше с одной партии, с максимально близким hFE. Для нормальной работы параллельно включенных транзисторов, в цепи эмиттера должны находиться балансировочные резисторы R7 и R8. Номинал R7 и R8 необходимо подбирать, сопротивление должно быть максимально низким, но достаточным, что бы ток проходящий через Т1 был равен току проходящим через Т2. На данном этапе к выходу БП можно подключать нагрузку, но ни в коем случае не стоит устраивать КЗ – транзисторы моментально выйдут из строя, забрав с собой и LM317.

Следующим этапом станет установка LM301

Важно убедиться, что на 4-й ножке операционного усилителя присутствует -6 В. Если там +6 В, то необходимо внимательно осмотреть, как у Вас включен диодный мост BR2 и правильно ли подключен конденсатор С2

Питание LM301 (7я ножка) МОЖНО брать с выхода БП.

Вся дальнейшая настройка сводиться к подгону Р1 под максимальный рабочий ток блока питания. Как видим, настроить лабораторный блок питания своими руками будет совсем не трудно, главное не допустить ошибки при монтаже.

Используемые нами основные компоненты:

Трансформатор ТПП 306-127/220-50. Позволяет выжать с каждой 20 вольтовой обмотки по 2,56 А, включив их параллельно получим 5,12 А. Остальные обмотки идут на питание операционного усилителя, вентилятора и цифрового вольтамперметра;
Стабилизатор — LM317К;
Транзисторы — TIP36C;
Операционный усилитель — LM301AN;
Конденсаторы электролитические – номинал см. схему, максимальным напряжением до 50В;
Диоды BR2 – 1N1007;
Диоды BR1 — MBR20100CT;
Резисторы R1 – 33 Ом, 2Вт;
Резисторы R5, R7, R8 – 0,1 Ом, 5Вт;
Остальные резисторы мощностью — 0,25Вт;
Резисторы Р1 – многооборотный подстроечный 470 кОм;
Предохранитель F2 – самовосстанавливающейся предохранитель от Littelfuse на 7А/30В.

Цифровая петля обратной связи

На схеме, приведенной на рис. 18, показан упрощенный DC/DC-преобразователь, выполненный на базе микроконтроллера. Все его временные диаграммы находятся под цифровым управлением, как сам мостовой преобразователь, так и его выходной синхронный выпрямитель.

Рис. 18. DC/DC-преобразователь с цифровым управлением, выполненный на базе микроконтроллера

Микроконтроллер содержит встроенные операционные усилители, таким образом, входы датчиков могут быть подключены непосредственно к самому микроконтроллеру. Поскольку микроконтроллер получает информацию относительно входного напряжения, выходного напряжения и выходного тока, нет необходимости в дополнительных внешних цепях, которые требуются для контроля короткого замыкания или перегрузки. Контроль входного напряжения позволяет осуществить как контролируемый запуск (мягкий старт), так и программируемую блокировку с адаптивным гистерезисом в случае питания преобразователя недопустимо пониженным входным напряжением. Четвертый входной операционный усилитель используется для контроля температурного режима. Это может быть контроль либо температуры внутри самого DC/DC-преобразователя, либо температуры удаленной нагрузки. Последующая реакция в случае чрезмерного возрастания температуры программируется в соответствии с техническими требованиями приложения. Например, для того чтобы уменьшить тепловыделение, здесь может быть использована остановка с защелкой, отключение и автоматический перезапуск системы после охлаждения (ее или полезной нагрузки), а также ограничение мощности. Подключение внешних данных позволяет реализовать такие рабочие условия, которые будут обновляться буквально на лету. Возможны и различные варианты предварительно запрограммированных действий, которые должны быть выбраны соответствующим образом. Кроме того, имеющаяся двунаправленная шина связи разрешает отправлять сообщения о неисправностях и обновления статуса.

Рис. 19. Блок-схема программного обеспечения для контроллера DC/DC-преобразователя с цифровым программным управлением на базе микроконтроллера

На рис. 19 в общем виде показана внутренняя работа системы. Различные подпрограммы контроллера используют просмотровые таблицы в виде матриц для вычисления соответствующего управляющего воздействия в режиме реального времени. Характеристическое уравнение для режима управления по току (CMC) имеет вид (11) (при обращении к первоисточнику учтите, что в формулах 11 и 12 его автором был допущен ряд неточностей).

Здесь: V_OUT — внутренний контур регулирования, V_OUT* — внешний контур регулирования , R_A — токовый пропорциональный компенсатор усиления, а Ki и K_P могут быть получены из матрицы (12).

В соответствии с условиями эксплуатации системный контроллер может переключаться «в» или «из» различных матричных таблиц. Преимуществом применения цифрового контроллера также является значительное уменьшение общего количества элементов в его спецификации и обеспечение интеллектуального управления выходным напряжением и током.
