Импульсный блок питания своими руками (простые и мощные схемы): расчеты на микросхеме sg3525, ir2153 для 5, 12, и 24в

Фильтр

Выходное напряжение надо отфильтровать – оно содержит большое количество продуктов преобразования. Так как инвертор работает на достаточно большой частоте, то эффективными становятся фильтры, содержащие не только конденсаторы, но и малогабаритные дроссели относительно небольшой индуктивности.

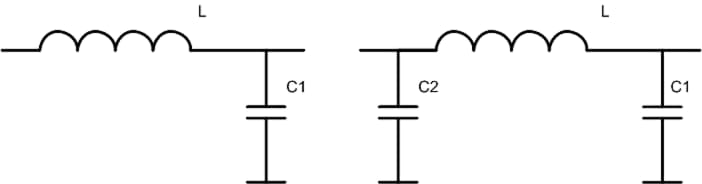

Г- и П-образные LC-фильтры.

Для расчета элементов фильтра надо задаться коэффициентом пульсаций Кп. Он выбирается из предполагаемой нагрузки:

чувствительная аппаратура для радиоприема, предварительные каскады аудиоаппаратуры, микрофонные усилители – Кп=10-5..10-4;
усилители звуковой частоты – Кп=10-4..10-3;
приемная и звуковоспроизводящая аппаратура среднего и низкого класса – Кп=10-2..10-3.

Для Г-образного фильтра, устанавливаемого после двухполупериодного выпрямителя, действуют соотношения:

L*C=25000/(f2+Кп);
L/C=1000/R2н.

В этих формулах:

L – индуктивность дросселя в мкГн;
С – емкость конденсатора в мкФ;
f – частота преобразования в Гц;
Rн – сопротивление нагрузки в Омах.

Для П-образного фильтра:

С1=С2=С;
L/C=1176/R2н.

Размерность величин та же, что и для предыдущего фильтра.

Схемы сетевых фильтров импульсных и высокочастотных помех: 4 типа конструкций

Правило №2: у качественных ИБП в конструкции блока должен работать надежный фильтр в/ч сигналов.

Важно понимать, что импульсы высокой частоты играют двоякую роль:

в/ч помехи могут приходить из бытовой сети в блок питания;
импульсы высокочастотного тока генерируются встроенным преобразователем и выходят из него в домашнюю проводку.

Причины появления помех в бытовой сети:

апериодические составляющие переходных процессов, возникающие от коммутации мощных нагрузок;
работы близкорасположенных приборов с сильными электромагнитными полями, например, сварочных аппаратов, мощных тяговых электродвигателей, силовых трансформаторов;
последствия погашенных импульсов атмосферных разрядов и других факторов, включая наложение высокочастотных гармоник.

Помехи ухудшают работу радиоэлектронной аппаратуры, мобильных устройств и цифровых гаджетов. Их необходимо подавлять и блокировать внутри конструкции импульсного блока питания.

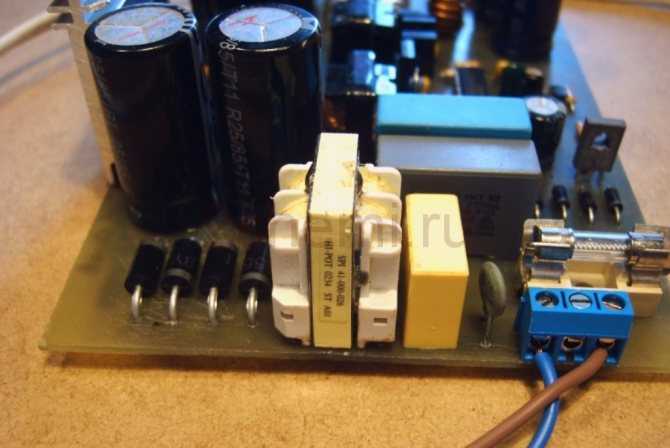

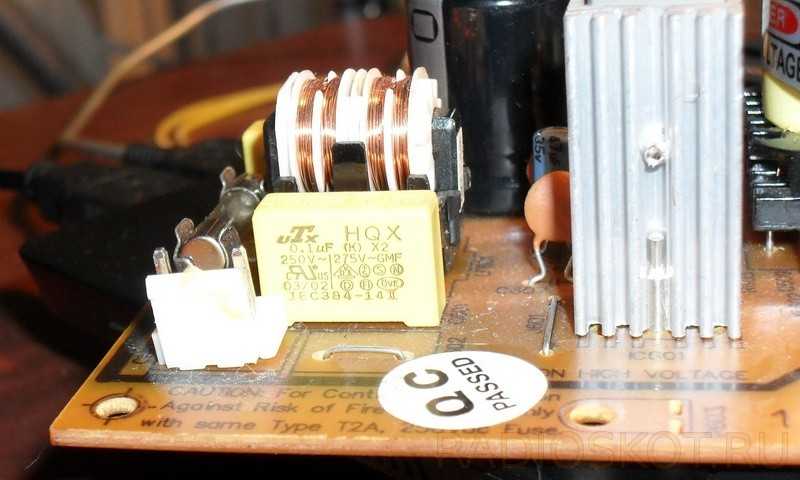

Основу фильтра составляет дроссель, выполненный двумя обмотками на одном сердечнике.

Дроссели могут быть выполнены разными габаритами, намотаны толстой или тонкой проволокой на больших или маленьких сердечниках.

Начинающему мастеру достаточно запомнить простое правило: лучше работает фильтр с дросселем большого магнитопровода, увеличенным числом витков и поперечным сечением проволоки. (Принцип: чем больше — тем и лучше.)

Дроссель обладает индуктивным сопротивлением, которое резко ограничивает высокочастотный сигнал, протекающий по проводу фазы или нуля. В то же время оно не оказывает особого влияния на ток бытовой сети.

Работу дросселя эффективно дополняют емкостные сопротивления.

Конденсаторы подобраны так, что закорачивают ослабленные дросселем в/ч сигналы помех, направляя их на потенциал земли.

Принцип работы фильтра в/ч помех от проникновения на блок питания входных сигналов показан на картинке ниже.

Между потенциалами земли с нулем и фазой устанавливают Y конденсаторы. Их конструктивная особенность — они при пробое не способны создать внутреннее короткое замыкание и подать 220 вольт на корпус прибора.

Между цепями фазы и нуля ставят конденсаторы, способные выдерживать 400 вольт, а лучше — 630. Они обычно имеют форму параллепипеда.

Однако следует хорошо представлять, что ИБП в преобразователе напряжения сами выправляют сигнал и помехи им практически не мешают. Поэтому такая система актуальна для обычных аналоговых блоков со стабилизацией выходного сигнала.

У импульсного блока питания важно предотвратить выход в/ч помех в бытовую сеть. Эту возможность реализует другое решение

Как видите, принцип тот же. Просто емкостные сопротивления всегда располагаются по пути движения помехи за дросселем.

Третья схема в/ч фильтра считается универсальной. Она объединила элементы первых двух. Y конденсаторы в ней просто работают с двух сторон каждого дросселя.

У самых дорогих и надежных устройств используется сложный фильтр с дополнительно подключенными дросселями и конденсаторами.

Сразу же показываю схему расположения фильтров на всех цепочках блока питания: входе и выходе.

Обратите внимание, что на кабель, выходящий из ИБП и подключаемый к электронному прибору, может быть дополнительно установлен ферритовый фильтр, состоящий из двух разъемных полуцилиндров или выполненный цельной конструкцией

Примером его использования является импульсный блок питания ноутбука. Это уже четвертый вариант применения фильтра.

Импульсный источник питания для усилителей

Сейчас редко кто внедряет в самодельную конструкцию усилителя сетевой трансформатор, и правильно – импульсный бп более дешевый, легкий и компактный, а хорошо собранный почти не отдает помех в нагрузку (либо помехи сведены к минимуму).

Разумеется, не спорю, сетевой трансформатор гораздо, гораздо надежней, хотя и современные импульсники, напичканные всевозможными защитами тоже неплохо справляются со своей задачей.

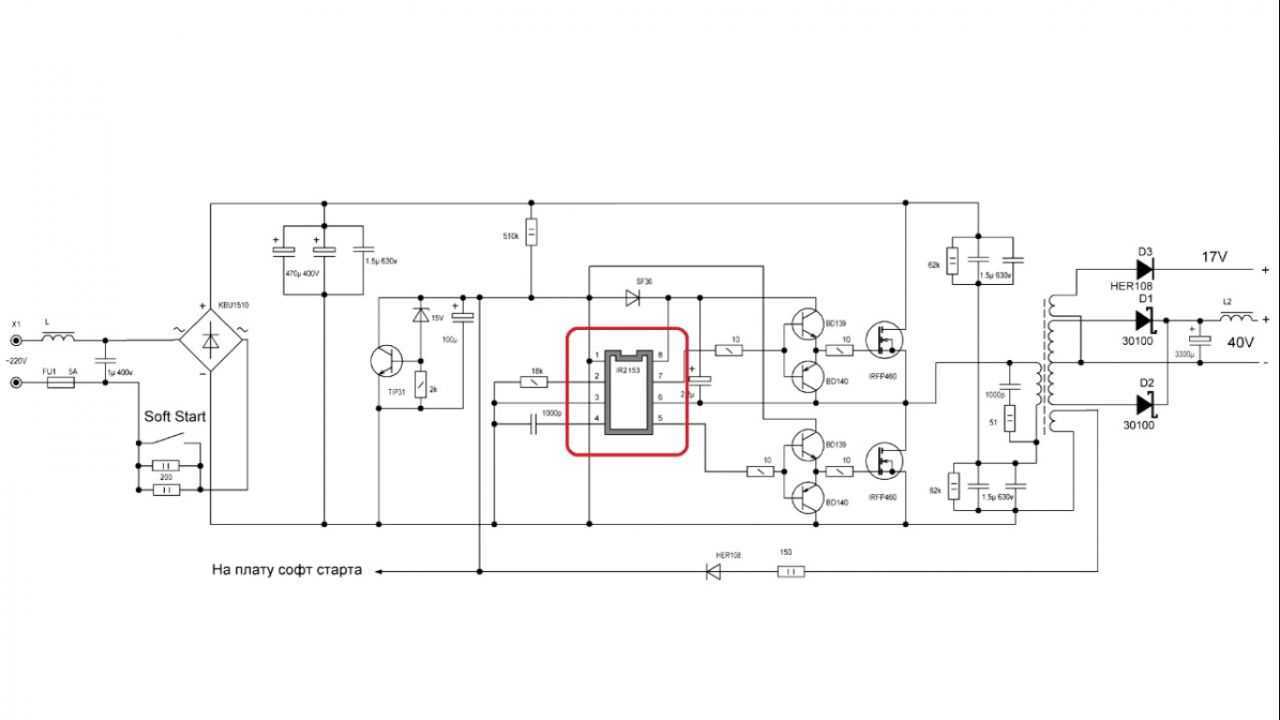

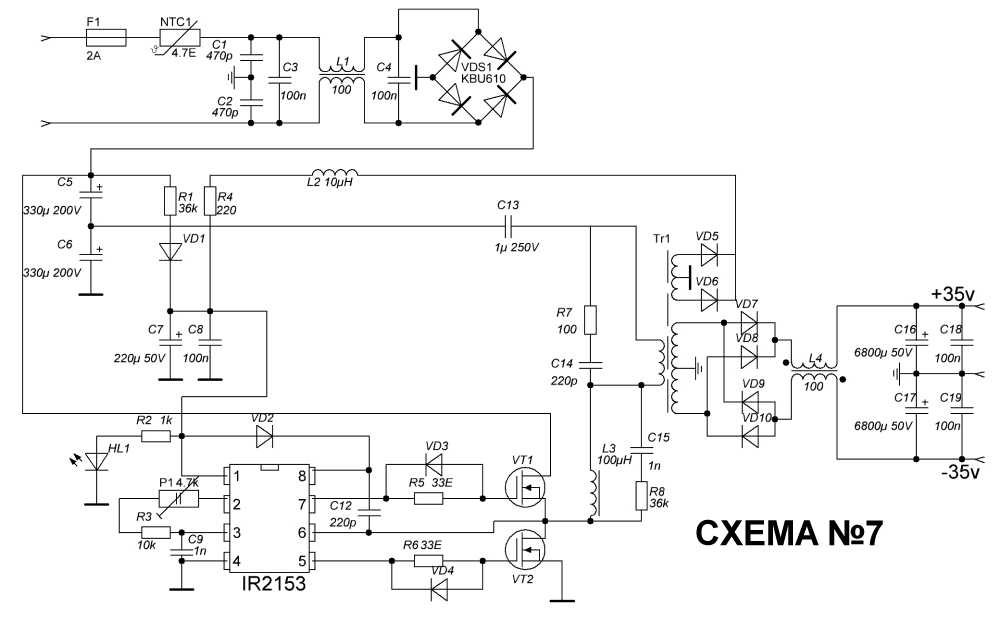

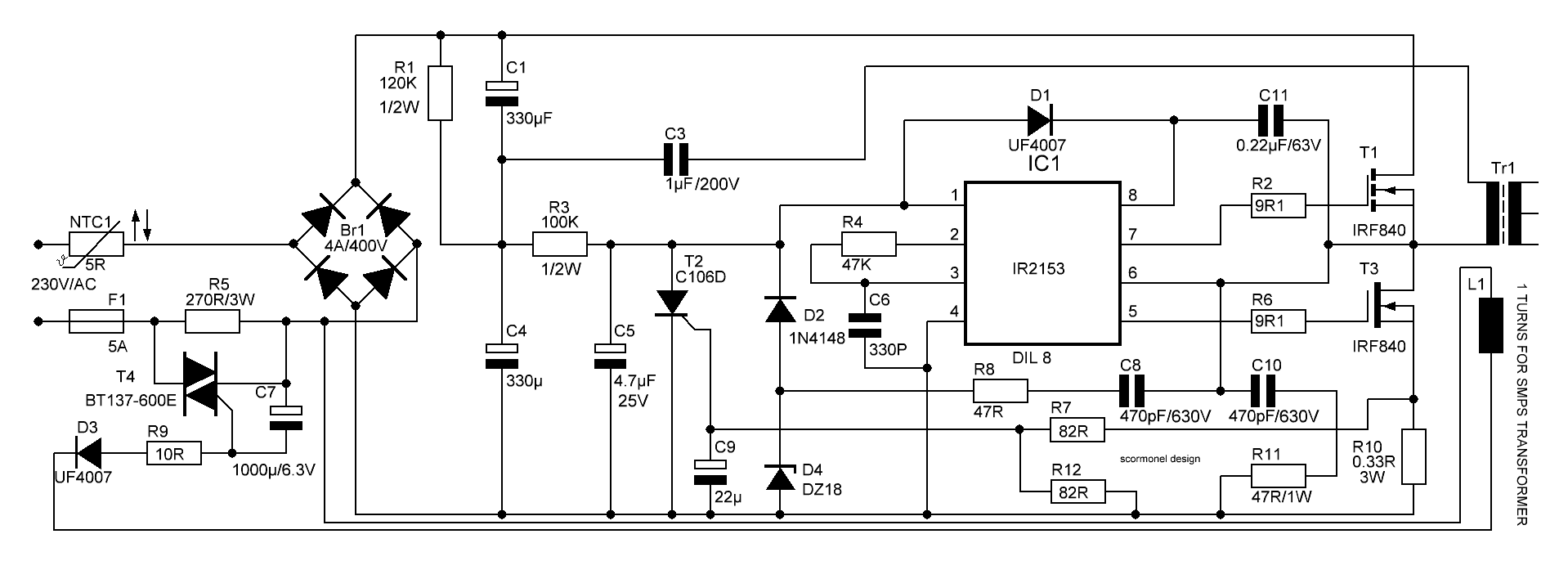

IR2153 – я бы сказал уже легендарная микросхема, которая применяется радиолюбителями очень часто, и внедряется именно в сетевые импульсные источники питания. Микросхема из себя представляет простой полумостовой драйвер и в схемах иип работает в качестве генератора импульсов.

На основе данной микросхемы строятся блоки питания от нескольких десятков до нескольких сотен ватт и даже до 1500 ватт, разумеется с ростом мощности будет усложняться схема.

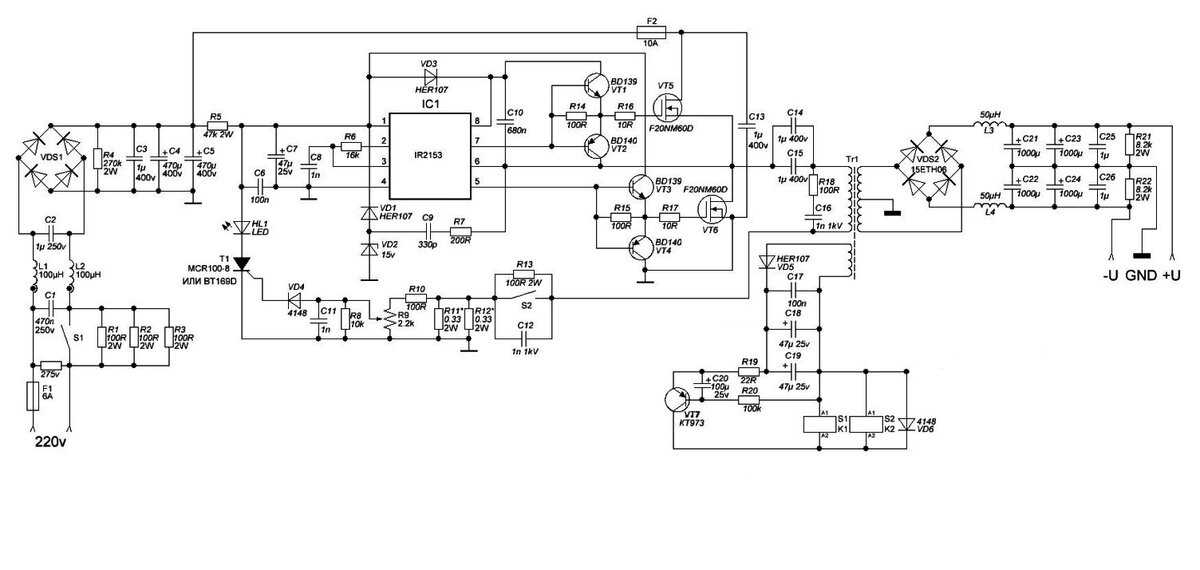

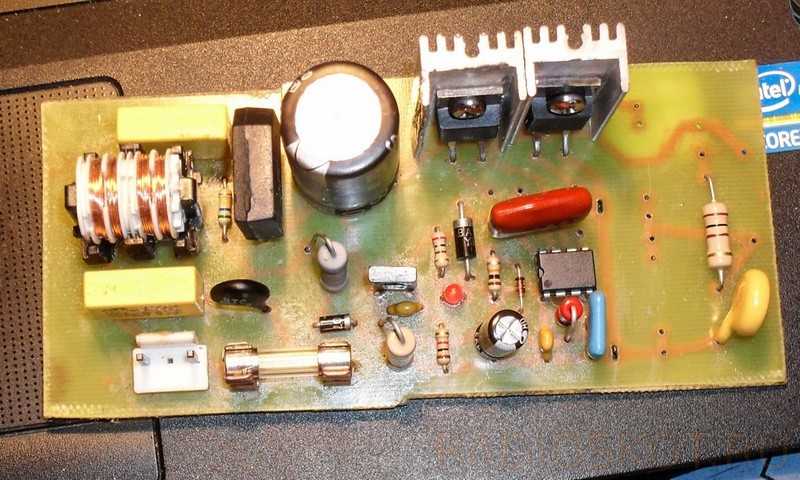

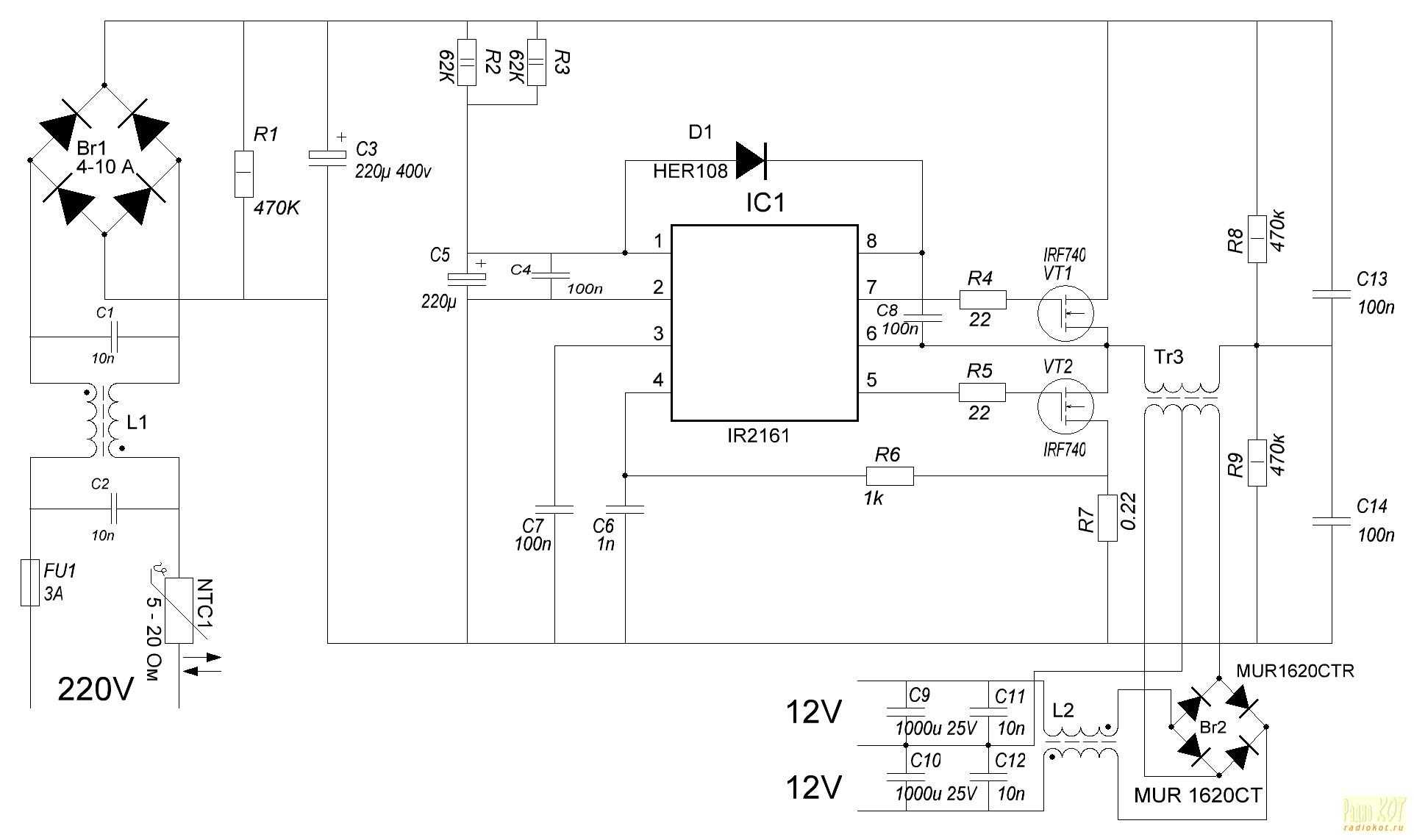

Перейдем к самой конструкции импульсного источника питания. Все собрано по даташиту – типичный полумост, две емкости полумоста, которые постоянно находятся в цикле заряд/разряд. От емкости этих конденсаторов будет зависеть мощность схемы в целом (ну разумеется не только от них).

Расчетная мощность именно этого варианта составляет 300 ватт, мне больше и не нужно, сам блок для запитки двух каналов унч.

Емкость каждого из конденсаторов 330мкФ, напряжение 200 Вольт, в любом компьютерном блоке питания как раз стоят такие конденсаторы, по идее схематика комповых бп и нашего блока в чем то схоже, в обеих случаях топология – полумост.

На входе блока питания тоже все как положено – варистор для защиты от перенапряжений, предохранитель, сетевой фильтр ну и разумеется выпрямитель.

Разделительный конденсатор – пленка , 250 В а лучше 400, емкость 1мкФ, к стати – тоже можно найти в компьютерном блоке питания.

Трансформатор Рассчитан по программе, сердечник от компового бп, габаритные размеры увы указать не могу. В моем случае первичная обмотка 37 Витков проводом 0,8мм, вторичная 2 по 11 витков шиной из 4-х проводов 0.8мм. С таким раскладом выходное напряжение в районе 30-35 Вольт, разумеется, намоточные данные будут у всех разные, в зависимости от типа и габаритных размеров сердечника.

Все резисторы 0,25 ватт, кроме двух резисторов 51 Ом в снабберной цепи (они на 2 ватт) и резистора по питанию микры (тоже на 2, если есть, то ставьте на 5 ватт). Во время работы источника питания нагрев на указанных резисторах нормальное явление.
Шаблон печатной платы можно скачать ниже, размеры уже установлены, зеркалить платку тоже нет необходимости.

Скачать архив

Схемы ИБП

Перед выбором схемы ИБП нужно:

задать уровень входного напряжения;
определить выходной диапазон БП;
задать максимальную мощность или ток нагрузки.

С учетом заданных параметров выбирается проект ИБП. Отбор может производиться по типу регулирующих компонентов:

биполярные транзисторы;
полевые;
специализированные микросхемы.

Последние наиболее удобны, поскольку для сборки БП на их основе требуется минимум дополнительных деталей. Их настройка проста и заключается в подборе одного параметра. Типичным представителем такого чипа для устройств бесперебойного питания является UC3842. Однотактные преобразователи нашли применение в условиях лабораторного эксперимента, когда главным критерием являются малые габариты и простота.

Примечания и советы

Если мощность всего около 200 Вт, то резистор, задающий порог защиты R10, должен быть 0,33 Ом 5 Вт. Если он будет в обрыве, или сгорит, сгорят все транзисторы, а также микросхема.
Сетевой конденсатор выбирается из расчета: 1-1,5 мкФ на 1 Вт мощности блока.
В данной схеме частота преобразования примерно 63 кГц, и в ходе эксплуатации, наверное, лучше для кольца марки 2000НМ, частоту уменьшить до 40-50 кГц, так как предельная частота, на которой кольцо работает без нагрева – 70-75 кГц. Не стоит гнаться за большой частотой, для данной схемы, и кольца марки 2000НМ, будет оптимально 40-50 кГц. Слишком большая частота приведет к коммутационным потерям на транзисторах и значительных потерях на трансформаторе, что вызовет его значительный нагрев.
Если у вас на холостом ходу при правильной сборке греется трансформатор и ключи, попробуйте снизить емкость конденсатора снаббера С10 с 1 нФ до 100-220 пкФ. Ключи нужно изолировать от радиатора. Вместо R1 можно использовать термистор с БП АТХ.

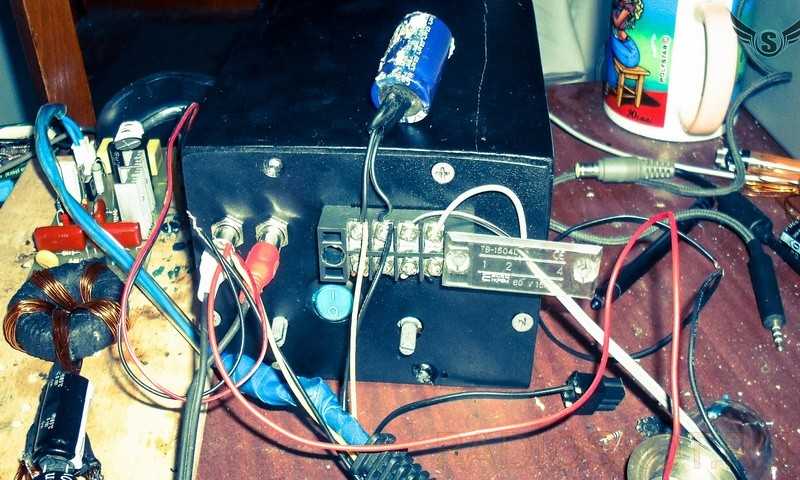

Вот конечные фото проекта блока питания:

Всем удачи! Специально для Радиосхем – с вами был Alex Sky.

Обсудить статью МОЩНЫЙ ИМПУЛЬСНЫЙ СЕТЕВОЙ ДВУХПОЛЯРНЫЙ БЛОК ПИТАНИЯ

В большинстве современных электронных устройств практически не используются аналоговые (трансформаторные) блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств. Мы также расскажем о назначении основных компонентов импульсных источников, приведем простой пример реализации, который может быть собран своими руками.

Устройство импульсных источников питания

Входное напряжение выпрямляется. Процесс осуществляет диодный мост, реже одиночный диод. Затем напряжение нарезается импульсами, здесь литература бодро переходят к описанию трансформатора. Читателей наверняка мучает вопрос – как работает чоппер (устройство, формирующее импульсы). На основе микросхемы, питающейся непосредственно сетевым напряжением 230 вольт. Реже специально ставится стабилитрон (стабилизатор параллельного типа).

Микросхема формирует импульсы (20 – 200 кГц), сравнительно малой амплитуды, управляющие тиристором или иным полупроводниковым силовым ключом. Тиристор нарезает высокое напряжение импульсами, по гибкой программе, формируемой микросхемой генератора. Поскольку на входе действует высокое напряжения, нужна защита. Генератор охраняется варистором, сопротивление которого резко падает при превышении порога, замыкая вредный скачок на землю. С силового ключа пачки импульсов поступают на малогабаритный высокочастотный трансформатор. Линейные размеры сравнительно невысоки. Для компьютерного блока питания мощностью 500 Вт умещается детской ладонью.

Полученное напряжения вновь выпрямляется. Используются диоды Шоттки, спасибо низкому падению напряжения перехода металл-полупроводник. Спрямленное напряжение фильтруется, подается потребителям. Благодаря наличию множества вторичных обмоток достаточно просто получаются номиналы различной полярности и амплитуды. Рассказ неполон без упоминания цепи обратной связи

Выходные напряжения сравниваются с эталоном (например, стабилитрон), происходит подстройка режима генератора импульсов: от частоты, скважности зависит передаваемая мощность (амплитуда). Изделия считаются сравнительно неприхотливыми, могут функционировать в широком диапазоне питающих напряжений

Корпусной блок питания

Технология носит название инверторной, используется сварщиками, микроволновыми печами, индукционными варочными панелями, адаптерами сотовых телефонов, iPad. Компьютерный блок питания работает подобным образом.

Схемы блоков питания

Напряжение лабораторного БП располагается в интервале от 0 до 35 вольт. Для этой цели подходят схемы, по которым можно собрать следующие БП:

однополярный;
двуполярный;
лабораторный импульсный.

Конструкции подобных устройств обычно собраны либо на обычных трансформаторах напряжения (ТН), либо на импульсных трансформаторах (ИТ).

Внимание! Отличие ИТ от ТН в том, что на обмотки ТН подается синусоидальное переменное напряжение, а на обмотки ИТ приходят однополярные импульсы. Схема включения обоих абсолютно идентична

Импульсный трансформатор

Простой лабораторный

Однополярный БП с возможностью регулировать выходное напряжение можно собрать по схеме, в которую входят:

понижающий трансформатор Tr ( 220/12…30 В);
диодный мост Dr для выпрямления пониженного переменного напряжения;
электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
потенциометр для регулировки выходного напряжения Р1 5 кОм;
сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.

В коллекторную цепь транзистора Т2 включены: С2 10 мкф * 50 В и диод Д1.

Схема простого БП

К сведению. Диод устанавливают для защиты С2 от переполюсовки при подключении к аккумуляторам для подзарядки. Если такая процедура не предусмотрена, можно заменить его перемычкой. Все диоды должны выдерживать ток не менее 3 А.

Печатная плата простого БП

Двухполярный источник питания

Для питания усилителей низкой частоты (УНЧ), имеющих два “плеча” усиления возникает необходимость в применении двухполярного БП.

Важно! Если монтировать лабораторный БП, стоит остановить внимание именно на аналогичной схеме. Источник питания должен поддерживать любые форматы выдаваемого постоянного напряжения

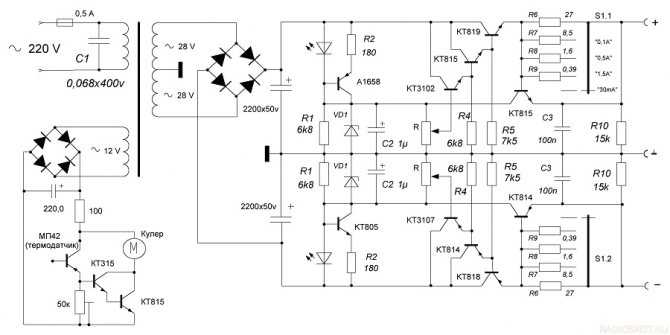

Двухполярный ИП на транзисторах

Для такой схемы допустимо применять трансформатор с двумя обмотками на 28 В и одной на 12 В. Первые две – для усилителя, третья – для питания охлаждающего вентилятора. Если таковой не окажется, то достаточно двух обмоток равного напряжения.

Для регулировки выходного тока применены наборы резисторов R6-R9, подключаемые с помощью сдвоенного галетного переключателя (5 положений). Резисторы подбирают такой мощности, чтобы они выдерживали ток более 3 А.

Переменный резистор R нужно брать сдвоенный номиналом 4.7 Ом. Так проще осуществлять регулировку по обоим плечам. Стабилитроны VD1 Д814 соединены последовательно для получения 28 В (14+14).

Для диодного моста можно взять диоды подходящей мощности, рассчитанные на ток до 8 А. Допустимо устанавливать диодную сборку типа KBU 808 или аналогичную. Транзисторы КТ818 и КТ819 необходимо установить на радиаторы.

Подбираемые транзисторы должны иметь коэффициент усиления от 90 до 340. БП после сборки не требует специальной наладки.

Лабораторный импульсный бп

Отличительной чертой ИПБ является рабочая частота, которая в сто раз выше частоты сети. Это дает возможность получить большее напряжение при меньшем количестве витков обмотки.

Информация. Чтобы получить 12 В на выходе ИПБ с током 1 А для сетевого трансформатора достаточно 5 витков при сечении провода 0,6-0,7 мм.

Простой полярный ИП можно собрать, используя импульсные трансформаторы от компьютерного БП.

Лабораторный блок питания своими руками можно собрать по схеме приведенной ниже.

Схема импульсного блока питания

Данный источник питания собран на микросхеме TL494.

Важно! Для управления Т3 и Т4 используется схема, в которую входит управляющий Тr2. Это связано с тем, что встроенные ключевые элементы микросхемы не имеют достаточной мощности

Трансформатор Тr1 (управляющий) берут от компьютерного БП, он «раскачивается» при помощи транзисторов Т1 и Т2.

Особенности сборки схемы:

для минимизации потерь при выпрямлении используют диоды Шоттки;
ESR электролитов в фильтрах на выходе должен быть как можно ниже;
дроссель L6 от старых БП применяют без изменения обмоток;
дроссель L5 перематывают, намотав на ферритовое кольцо медный провод диаметром 1,5 мм, набрав 50 витков;
Т3, Т4 и D15 крепят на радиаторы, предварительно отформатировав выводы;
для питания микросхемы, управления током и напряжением применяют отдельную схему на Tr3 BV EI 382 1189.

Вторичная обмотка выдает 12 В, которые выпрямляются и сглаживаются при помощи конденсатора. Микросхема линейного стабилизатора 7805 стабилизирует его до 5 В для питания схемы индикации.

Внимание! Допустимо использовать в этом БП любую схему вольтамперметра. В таком случае микросхема для стабилизации 5 В не понадобится

Схема

Импульсный БП состоит из следующих функциональных блоков:

фильтр. Не пропускает помехи из сети и обратно (генерируются самим БП);
выпрямитель со сглаживающим конденсатором. Обычный диодный мост, дает на выходе почти ровное (с низким коэффициентом пульсаций) постоянное напряжение, равное действующему значению переменного селевого напряжения — 311 В;
инвертор. Состоит из быстро переключающихся силовых ключевых транзисторов и управляющей ими микросхемы. На выходе дает прямоугольный переменный ток. Процесс преобразования в инверторе называют широтно-импульсной модуляцией (ШИМ), а микросхему — ШИМ-контроллером. В рабочем режиме реализована обратная связь, потому в зависимости от мощности подключенной к БП загрузки, контроллер регулирует продолжительность открытия транзисторов, то есть ширину импульсов. Также благодаря обратной связи, компенсируются скачки напряжения на входе и броски, обусловленные коммутацией мощных потребителей. Это обеспечивает высокое качество выходного напряжения;
импульсный высокочастотный трансформатор. Понижает напряжение до требуемых 12 или 24 В;
выпрямитель со сглаживающим конденсатором. Преобразует высокочастотное переменное напряжение в постоянное.

Дроссель переменного тока

Основной элемент сетевого фильтра — дроссель. Его сопротивление (индуктивное) возрастает с увеличением частоты тока, потому высокочастотные помехи нейтрализуются, а ток частотой 50 Гц проходит свободно. Дроссель работает тем эффективнее, чем больше размеры магнитопровода, толщина проволоки и больше витков. Дополнительно установленные конденсаторы улучшают фильтрацию, закорачивая высокочастотные помехи и отводя их на «землю».

Также емкостные сопротивления не позволяют в/ч помехам, генерируемым БП, поступать в сеть. Высокочастотный трансформатор отличается от обычного материалом магнитопровода: используются ферриты или альсифер. Выпрямитель после трансформатора собирается на диодах Шоттки, отличающихся высоким быстродействием.

Существует два способа генерации высокочастотного переменного тока:

однотактная схема. Применяется в БП небольшой мощности — до 50 Вт (зарядки телефонов, планшетов и т.п.). Конструкция простая, но у нее велика амплитуда напряжения на первичной обмотке трансформатора (защищается резисторами и конденсаторами);
двухтактная схема. Сложнее в устройстве, но выигрывает в экономичности (выше КПД). Двухтактная схема делится на три разновидности:
1. двухполупериодная. Самый простой вариант;
2. двухполярная. Отличается от предыдущей присутствием 2-х дополнительных диодов и сглаживающего конденсатора. Реализован обратноходовый принцип работы. Такие схемы широко применяются в усилителях мощности. Важная особенность: продлевается срок службы конденсаторов за счет того, что через них протекают меньшие токи;
3. прямоходовая. Используется в БП большой мощности (В ПК и т.п. устройствах). Выделяется наличием габаритного дросселя, накапливающего энергию импульсов ШИМ (направляются на него через два диода, обеспечивающих одинаковую полярность).

2-тактные БП отличаются схемой силового каскада, есть три модификации:

полумостовая: чувствительна к перегрузкам, потому требуется сложная защита;
мостовая: более экономична, но сложна в наладке;
пушпульная. Наиболее экономична и потому весьма востребована, особенно в мощных БП. Отличается присутствием среднего вывода у первичной и вторичной обмоток трансформатора. В течение периода работает то одна, то другая полуобмотка, подключаемая соответствующим ключевым транзистором.

Стабилизации выходного напряжения добиваются следующими способами:

применением дополнительной обмотки на трансформаторе. Это самый простой способ, но и наименее действенный. Снимаемое с нее напряжение корректирует сигнал на первичной обмотке;

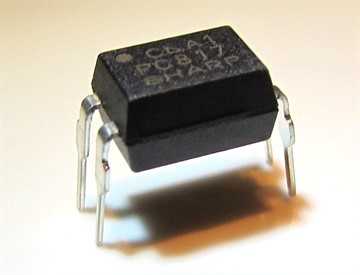

применением оптопары. Это более эффективный способ. Основные элементы оптопары — светодиод и фототранзистор. Схема устроена так, что протекающий через светодиод ток пропорционален выходному напряжению. Свечение диода управляет работой фототранзистора, подающего сигналы ШИМ-контроллеру.

Таким образом, в данной методике контролируется непосредственно напряжение на вторичной обмотке, при этом отсутствует гальваническая связь с генератором ключевого каскада.

При подключении последовательно с оптопарой стабилитрона качество стабилизации становится еще выше.

Комментарии (11):

Здравствуйте. Помогите пожалуйста. Собрал схему на этой печатной плате. Резистор подключил согласно схеме, то есть до диодного моста (хоть немного запутался диодный мост указан кц405а, а разводка платы совсем под другие ножки.) Но вообщем все собрал, только выдает он 840 миливольт на выходе, вместо 25. Подскажите, пожалуйста, как исправить?

Покажите здесь свою разводку печатной платы, очень внимательно сверьте как у вас подключены начала/концы обмоток трансформаторов. Попробуйте заменить транзистор VT3 и следовать рекомендациям по настройке из статьи.

Большое спасибо что помогаете. Печатная плата точная. Начала и концы обмоток? ну у меня все по схеме, то есть первичная там где первичная, вторичная там где вторичная… А нужно как то отслеживать где начало а где конец? Как тогда узнать где начало нужно пипаять , а где конец?))) VT3 менять на какой транзистор?

Наматывая обмотку конец провода с которого вы начали ее мотать — это будет начало обмотки, на схеме все начала соответствующих обмоток обозначены точкой возле выводов.

Соблюдать правильность подключения начал и концов обмоток в данной схеме обязательно! Я так подозреваю что вся проблема как раз в неправильном включении обмоток трансформаторов, скорее всего когда включите их правильно блок питания начнет работать корректно, если же нет то можно попробовать заменить VT3 (КТ315) на такой же или же попробовать перебрать несколько штук.

Насчет транзистора VT3 почитайте внимательно последних 2-3 абзаца данной статьи.

Хорошо, спасибо) а в какую сторону мотать жилу на кольцо без разницы?)

Все обмотки мотать в одну сторону (в одном направлении), как вам удобнее.

По поводу Т-2 —обмотки мотать в 3 провода или раздельно

Тоже хотел собрать: в ж. Радио за 1996-й год (где-то в конце (№10-12)) подобная схемка есть. — Для питания медицинской техники.

Да, хорошо статья написана, но схеме не рабочая!!!! Вся проблема в опечатке в схеме. Для того, чтобы схема нормально работала нужно всего лишь поменять местами ( по схеме ) С3 и R2,С4 и R3 и разорвать соединение между R2+R3 и С3+С4. После этого резисторы будут выравнивать напряжения на конденсаторах С1 и С2 , а первичная обмотка трансформатора окажется подключенной к точке соединения С3 и С4, образуя полумост. После этого схема действительно работает и очень хорошо.

Здравствуйте. Спасибо за замечание по схеме. В таком виде она публиковалась в журнале Радио, во многих справочниках и сборниках для радиолюбителей.

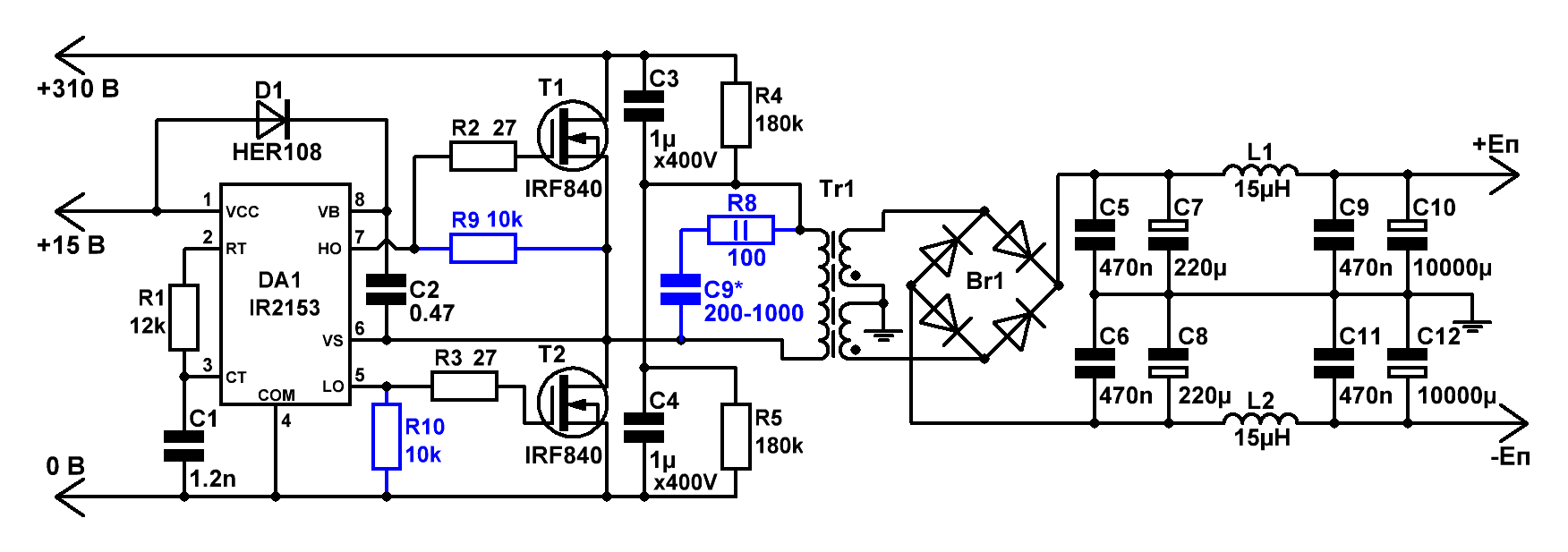

Вот как выглядят предлагаемые вами изменения схемы:

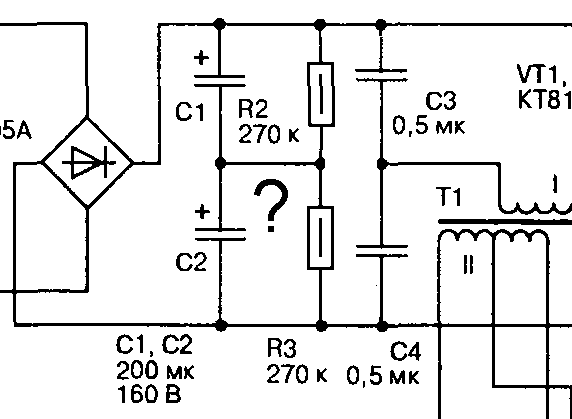

Цепочки C1, C2, R2, R3 теряют смысл — зачем выравнивать напряжение на этих конденсаторах. А если оставить R2 и R3 подключенными параллельно C3 и C4, при этом C1 и C2 заменить одним конденсатором, то это другое дело. Может вы это и хотели предложить.

Также схему можно доработать, как это сделал автор из статьи Сетевой импульсный блок питания +-25В для УМЗЧ (IR2151, IRF740) — добавив в разрыв трансформатора Т1 разделительный конденсатор.

Добавили в схему на Рис. 1. разделительный конденсатор С, нарисованный пунктиром.

Вот еще пример схемы импульсного БП, в котором к электролитическим конденсаторам подключены выравнивающие резисторы, а также в цепи первичной обмотки присутствует разделительный конденсатор на 1мкФ:

1. Можно ли использовать транзисторы КТ838 ?
2. Можно ли использовать Ш-образные сердечники (без зазора) ?
3. Как сильно отличается напряжение на выходе с нагрузкой и без нагрузки?
4. Что это за конденсатор на схеме между обмоткой I трансформатора T1 и резисторами R2,R3 ?

Схема регулируемого стабилизатора

Основной радиодеталью данного устройства является полевой (MOSFET) транзистор, в качестве которого можно использовать IRLZ24/32/44 и другие подобные. Наиболее часто они производятся компаниями IRF и Vishay в корпусах TO-220 и D2Pak. Стоит около 0.58$ грн в розницу, на ebay 10psc можно приобрести за 3$ (0,3 доллара за штуку). Такой мощный транзистор имеет три вывода: сток (drain), исток (source) и затвор (gate), он имеет такую структуру: металл-диэлектрик(диоксид кремния SiO2)-полупроводник. Микросхема-стабилизатор TL431 в корпусе TO-92 обеспечивает возможность настраивать значение выходного электрического напряжения. Сам транзистор я оставил на радиаторе и припаял его к плате с помощью проводков.

Входное напряжение для этой схемы может быть от 6 и до 50 вольт. На выходе же получаем 3-27V с возможностью регулирования подстрочным резистором 33k. Выходной ток довольно большой, до 10 Ампер, в зависимости от радиатора.

Сглаживающие конденсаторы C1,C2 могут иметь ёмкость 10-22 мкФ, C3 4,7 мкФ. Без них схема и так будет работать, но не так хорошо, как нужно. Не забываем про вольтаж электролитических конденсаторов на входе и выходе, мною были взяты все рассчитаны на 50 Вольт.

Мощность, которую сможет рассеять такой стабилизатор напряжения не может быть более 50 Ватт. Полевой транзистор обязательно устанавливается на радиатор, рекомендуемая площадь поверхности которого не менее 200 квадратных сантиметров (0,02 м2). Не забываем про термопасту или подложку-резинку, чтобы тепло лучше отдавалось.

Возможно использование подстрочного резистора 33k типа WH06-1, WH06-2 они имеют достаточно точную регулировку сопротивления, вот так они выглядят, импортный и советский.

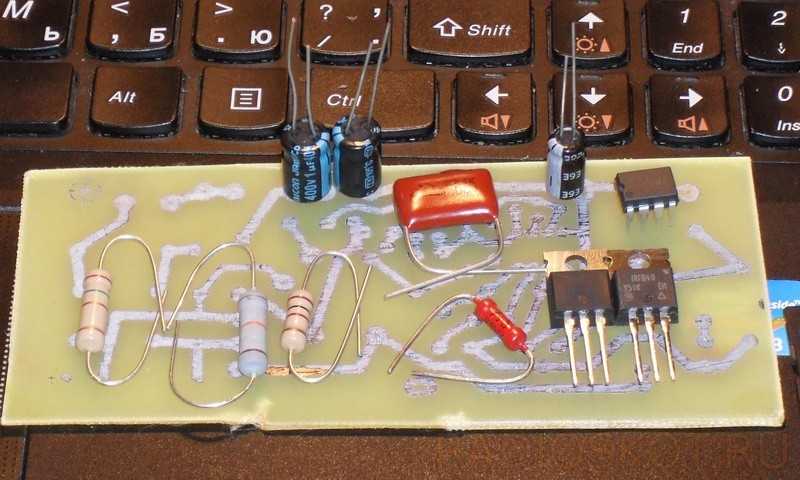

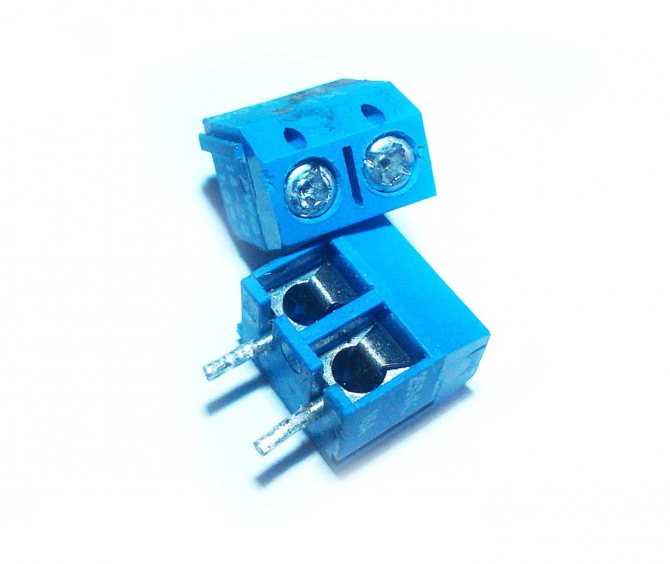

Для удобства на плату лучше припаять две колодки, а не провода, которые легко отрываются.

Печатная плата для дискретных элементов и переменного резистора типа СП5-2 (3296).

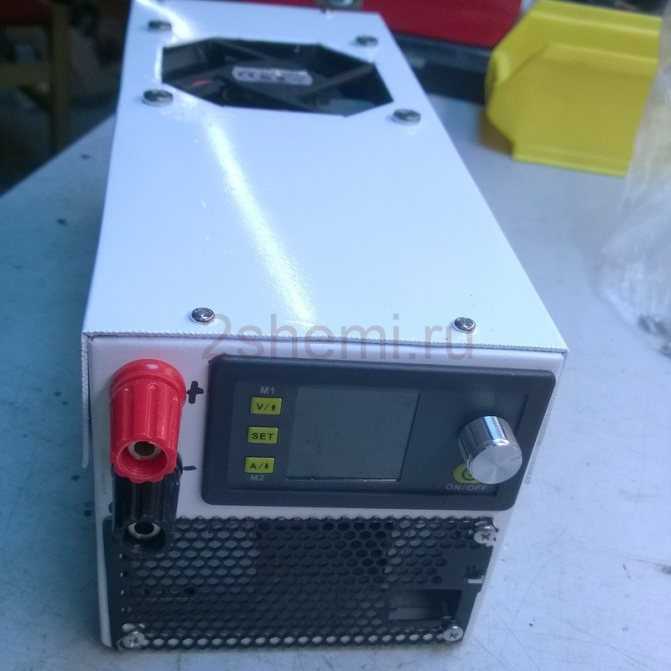

Стоимость сборки БП

Что касается денег, которые потрачены на этот мощный цифровой регулируемый ИП, общая смета расходов выглядит следующим образом:

DPS5020 4500 рублей
POWERONE XR08.48 2000 рублей
Стоимость вентилятора и прочей мелочи 500 рублей.

Итого около 100 долларов, а за такие деньги можно купить лишь готового простенького китайца ватт на 50-100.

Если надумаете тоже собрать такую вещь и будете использовать БП в качестве зарядного устройства, необходимо иметь плавкий предохранитель на выходе и параллельный диод со стороны модуля, который будет перегорать при обратном подключении аккумуляторной батареи.

Стабильность выходного напряжения по осциллографу не идеальна, но как часто вам нужно иметь, например, 15 В и 20 А с точностью нагрузки 0,01 А или стабильностью напряжения 0,1 В?

Запуск и настройка инвертора

После травления плат начните сборку элементов, начиная от самых маленьких до самых больших. Необходимо припаять все компоненты, кроме дросселя L5. После завершения сборки и проверки платы установите потенциометр PR1 в крайнее левое положение и подключите сетевое напряжение к разъему INPUT 220 В. На конденсаторе C1 должно присутствовать напряжение 18 В. Если напряжение останавливается примерно на уровне 14 В, это означает проблему управления трансформатором или силовыми транзисторами, то есть короткое замыкание в цепи управления. Владельцы осциллографа могут проверить напряжение на транзисторных затворах. Если контроллер работает правильно, проверьте правильность переключения MOSFET.

После включения питания 12 В и источника питания контроллера на линии +/- 35 В должно появиться +/- 2 В. Такое дело означает, что транзисторы контролируются должным образом, поочередно. Если лампочка на блоке питания 12 В была включена и на выходе не было напряжения, это означало бы, что оба силовых транзистора открываются одновременно. В этом случае управляющий трансформатор должен быть отсоединен, а провода одной из вторичных обмоток трансформатора должны быть поменяны. Далее припаять трансформатор назад и повторить попытку с источником питания 12 В и лампой. Если тест пройдет успешно и получим на выходе +/- 2 В, можно отключить источник питания лампы и припаять индуктивность L5. С этого момента инвертор должен работать от сети 220 В через лампу на 60 Вт. После подключения к сети лампочка должна кратковременно мигнуть и немедленно полностью отключиться. На выходе должно появиться +/- 35 и +/- 12 В (или другое напряжение в зависимости от соотношения оборотов трансформатора).

Загрузить их небольшой мощностью (например от электронной нагрузки) для тестирования и лампочка на входе начнет немного светиться. После этого теста нужно переключить инвертор непосредственно на сеть, а на линию +/- 35 В подключить нагрузку с сопротивлением около 20 Ом для проверки мощности. PR1 следует отрегулировать так, чтоб инвертор не отключается после зарядки нагревателя. Когда инвертор начнет нагреваться, вы можете проверить падение напряжения на линии +/- 35 В и рассчитать выходную мощность. Для проверки силовой мощности инвертора достаточно 5-10-минутного теста. За это время все компоненты инвертора смогут нагреться до их номинальной температуры. Стоит измерить температуру радиатора MOSFET, она не должна превышать 60C при температуре окружающей среды 25C. Наконец, необходимо нагрузить инвертор усилителем и установить потенциометр PR1 как можно больше влево, но чтобы инвертор не выключался.

Принципиальная схема

Схема блока питания представлена на рис. 1. После выпрямления диодным мостом VD1 сетевое напряжение фильтруют конденсаторы С1…С4. Резистор R1 ограничивает ток зарядки конденсаторов фильтра, протекающий через диоды выпрямителя при включении блока.

Отфильтрованное напряжение поступает на преобразователь напряжения, построенный по схеме полумостового инвертора на транзисторах VT1, VT2. Преобразователь нагружен первичной обмоткой трансформатора Т1, преобразующего напряжение и гальванически развязывающего выход блока от сети переменного тока.

Конденсаторы C3 и С4 препятствуют проникновению в сеть ВЧ помех от блока питания. Полумостовой инвертор преобразует постоянное напряжение в переменное прямоугольной формы с частотой 27 кГц.

Рис. 1. Принципиальная схема экономичного импульсного блока питания на 2×25В 3,5А.

Трансформатор Т1 рассчитан так, что его магиитопровод не насыщен. Автоколебательный режим работы обеспечен цепью обратной связи, напряжение которой снимается с обмотки III трансформатора Т1 и подается на обмотку I вспомогательного трансформатора Т2.

Резистор R4 ограничивает напряжение на обмотке I трансформатора Т2. От сопротивления этого резистора зависит в определенных пределах частота преобразования.

Для обеспечения надежного запуска преобразователя и его устойчивой работы служит узел запуска, представляющий собой релаксационный генератор на транзисторе VT3, работающем в лавинном режиме.

При включении питания через резистор R5 начинает заряжаться конденсатор С5 и, когда напряжение на нем достигает 50…70 В, транзистор VT3 лавинообразно открывается и конденсатор разряжается. Импульс тока открывает транзистор VT2 и запускает преобразователь.

Сборка устройства

Начнем с травления платы (травление, зачистка, сверление). Архив с ПП скачайте тут.

Сначала прикупил некоторые отсутствующие детали (транзисторы, ирка, и мощные резисторы).

Кстати, сетевой фильтр полностью снял с БП от проигрывателя дисков:

Далее внимательно распаиваем детали на плате согласно схеме и ПП.

Теперь самое интересное в ИИП – трансформатор, хотя ничего сложного тут нету, просто надо понять, как его правильно мотать, и всего то. Для начала нужно знать, чего и сколько наматывать, для этого есть множество программ, однако самая распространённая и пользующаяся популярностью у радиолюбителей это – ExcellentIT. В ней мы и будем рассчитывать наш трансформатор.

Как видим, получилось у нас 49 витков первичная обмотка, и две обмотки по 6 витков (вторичная). Будем мотать!

Проверка

Для того, чтобы правильно собрать блок питания, нужно внимательно отнестись к установке полярных элементов, а также следует быть осторожным при работе с сетевым напряжением. После отключения блока от источника питания, в цепи не должно оставаться опасного напряжения. При правильной сборке, последующая наладка не проводится.

Проверить правильность работы блока питания можно следующим образом:

Включаем в цепь, на выходе лампочка, к примеру,12 Вольт. При первом кратковременном пуске, лампочка должна гореть

Кроме этого, следует обратить внимание на то, что все элементы не должны нагреваться. Если что-то греется, значит, схема собрана неправильно.

При втором пуске замеряем значение тока при помощи тестера

Даем проработать блоку достаточное количество времени для того, чтобы убедиться в отсутствии нагревающихся элементов.

Кроме этого, нелишним будет проверка всех элементов при помощи тестера на наличие высокого тока после выключения питания.

Рекомендации по сборке:

Как ранее было отмечено, работа импульсного блока питания основана на обратной связи
Рассматриваемая схема не требует специальной организации обратной связи и различных фильтров по питанию.

Особое внимание следует уделить выбору полевых транзисторов. В данном случае, рекомендуются полевые транзисторы IR, которые славятся устойчивостью к тепловому разрешению
Согласно данным производителя, они могут стабильно работать до 150 градусов Цельсия

Однако, в этой схеме они не сильно нагреваются, что можно назвать весьма важной особенностью.

Если нагрев транзисторов происходит постоянно, следует устанавливать активное охлаждение. Как правило, оно представлено вентилятором.
