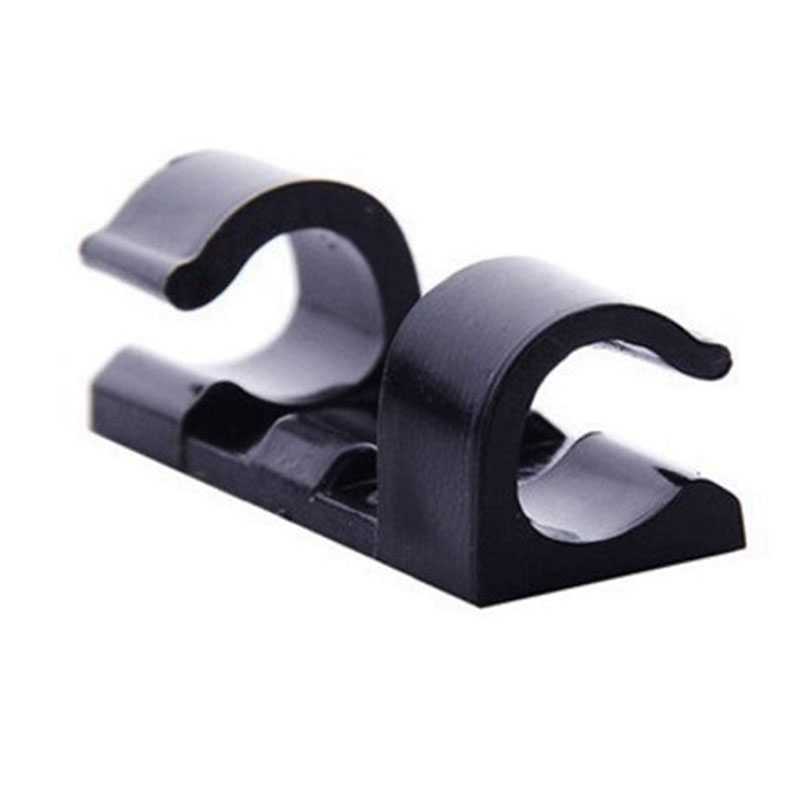

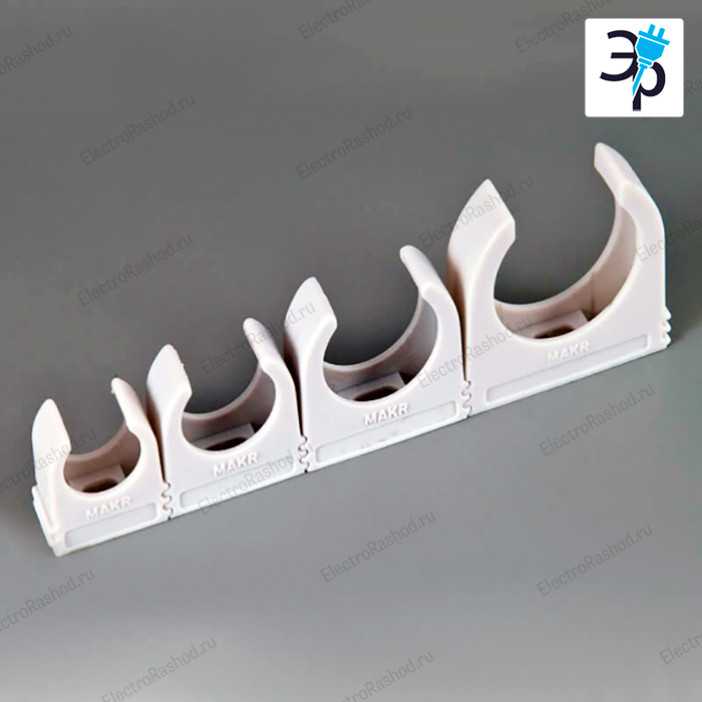

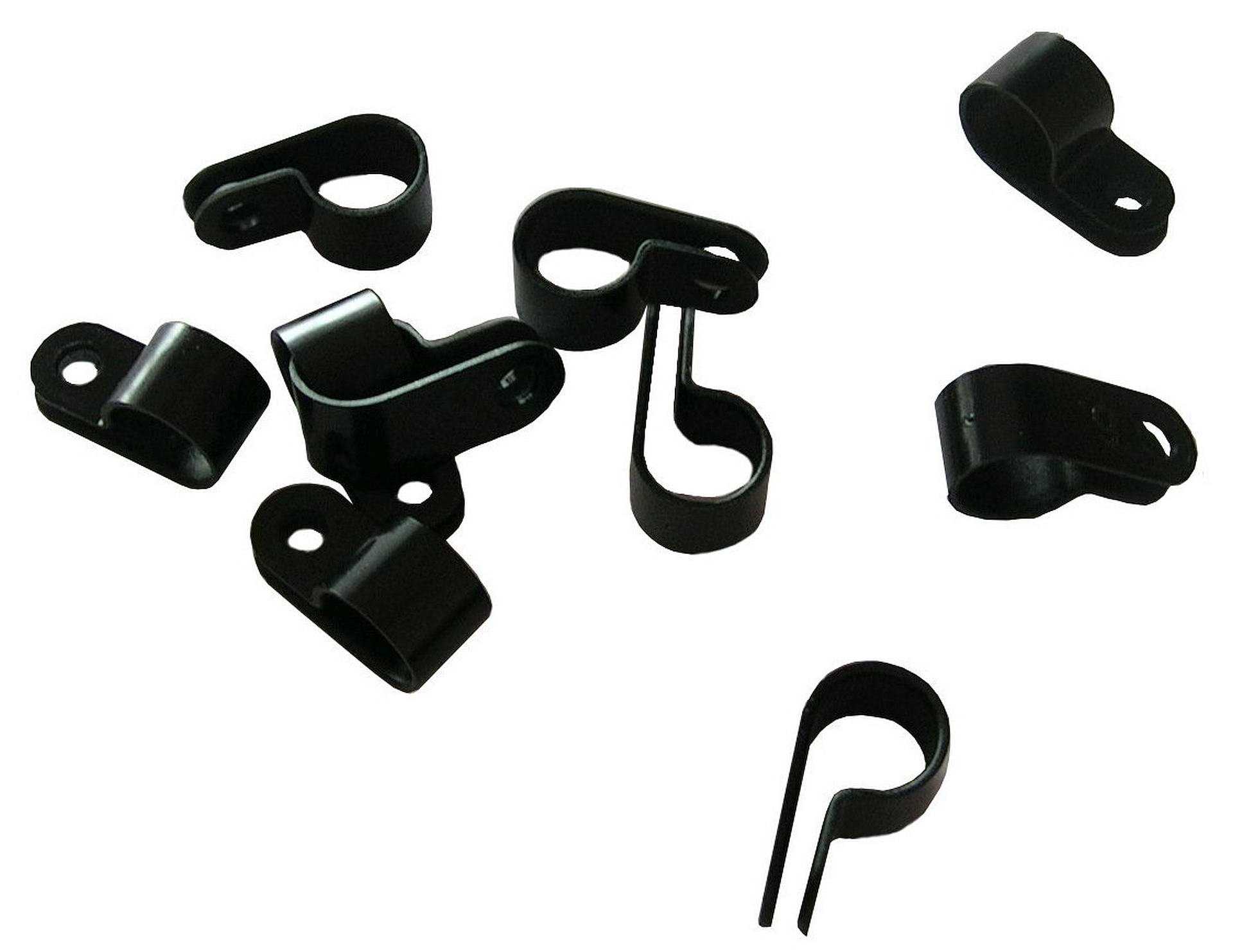

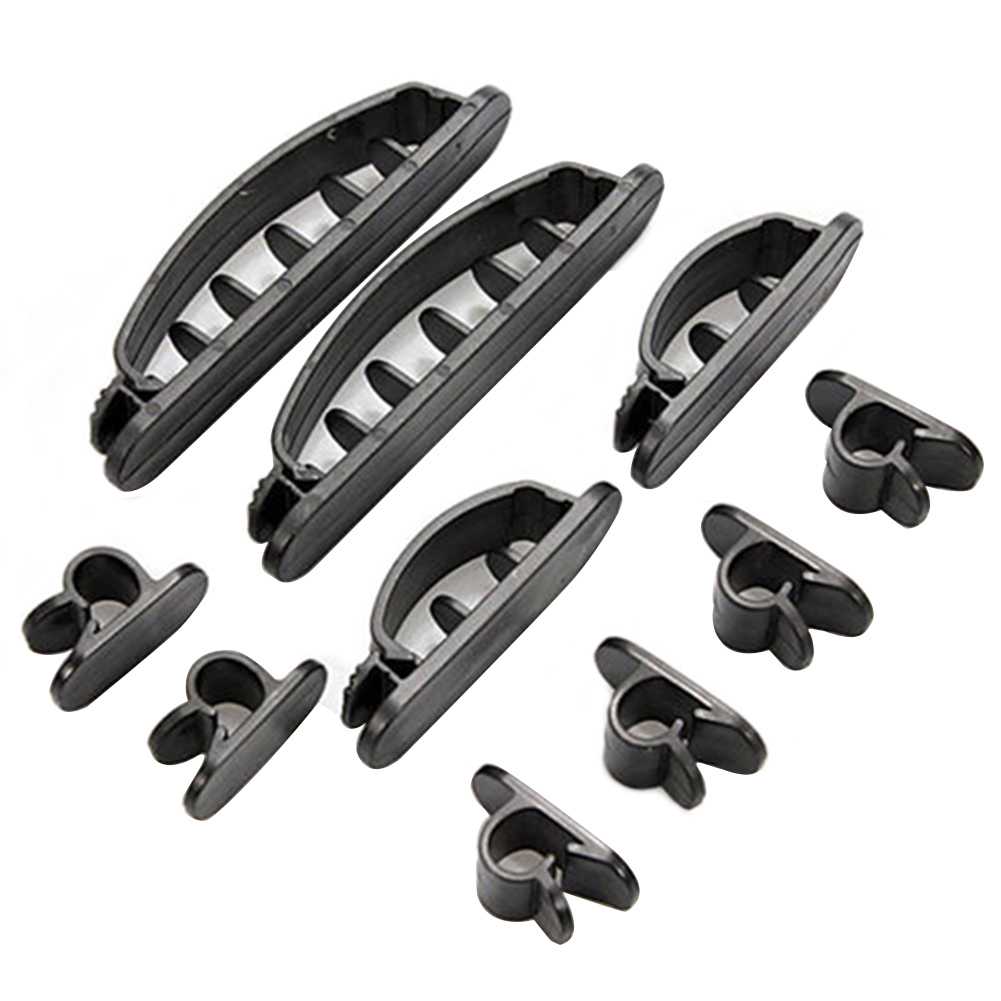

Виды клипс для крепления проводов

Где запрещена открытая проводка

• Запрещена открытая электропроводка проводов в ванных и санузлах;
• Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
• Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.

Монтаж открытой электропроводки и обзор возможных ошибок

Самостоятельный монтаж электропроводки в каркасном доме

Электропроводка в деревянном доме своими руками: пошаговая инструкция, разработки схемы и рекомендации по подключению

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Лучшие пластиковые короба для электропроводки: как выбрать размер и тип короба для монтажа проводки

Специфические условия прокладки кабеля

При прокладке проводки в квартирах, офисах общественных зданий бывают ситуации, когда забить крепеж или просверлить поверхность нет возможности. Такая необходимость возникает:

• при прокладке слаботочных сетей интернета или кабельного телевидения;
• устройстве временных сетей при проведении реставрации;
• в помещении, арендованном на определенное время или для проведения разового мероприятия.

Кроме того, использование методик, связанных с шумом, значительным пылеобразованием недопустимо на действующих предприятиях здравоохранения, в детских садах, санаториях и т.п. В подобных случаях крепление кабельной продукции выполняют с помощью клея или на липучки. Это может быть обычный двухсторонний скотч либо специальные быстросхватывающиеся составы.

Крепление строительной смесью

Этот способ нельзя назвать простым, так как крепится кабельный шнур непосредственно к стене. Понятно, что делать штробы (канал) в стене, ремонт которой уже окончен, никто не будет, потому этот вариант подходит в том случае, когда вы только начинаете отделку поверхностей помещения. Впрочем, этот способ можно считать самым эстетичным, так как шнуры спрятаны в стене и их не видно.

Обычно штробы проделываются с помощью болгарки и зубила. Изначально необходимо наметить линии, где в дальнейшем будет проходить кабель. Может этот совет покажется очевидным, но штробы делаются только по прямым линиям. Для того, чтобы сделать отверстия, необходимо болгаркой проделать две параллельных линии, а затем выбить канал с помощью молотка и зубила.

В канал закладывается провод и заделывается гипсом. Поскольку гипс – быстросохнущая смесь, заделывать отверстие нужно также быстро. Для удобства кабель в штробах крепится специальными заклепками, чтобы он не торчал и его не нужно было придерживать. Данные заклепки помогут вам при зашивании нескольких проводов в стену. С ними процесс укладки и замазывания будет происходить быстрее, и вам не пройдется несколько раз замешивать гипсовою смесь. Данный способ имеет свои недостатки, при повреждении кабеля для его замены необходимо раздолбать отверстие в стене.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

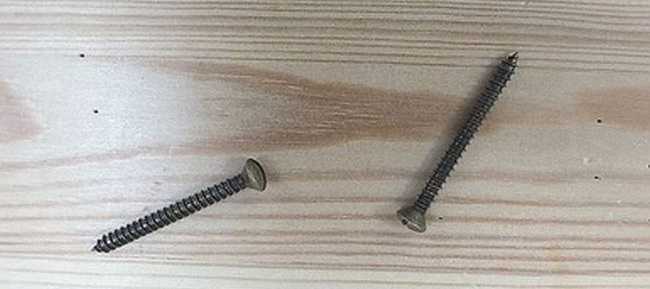

В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

Установка дюбеля

Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.

Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Что такое штробление и в чем его недостатки?

Штробой называют канал или выемку, проделываемую в стенах специально под укладку проводов. Такой способ позволяет сделать проводку совершенно невидимой глазу. Вместе с тем у штробления есть несколько серьезных недостатков.

Минусы штробления:

• Порча штукатурки. Мастерам редко удаётся создать ровные каналы. Но даже при качественно сделанной работе приходится восстанавливать чистовой слой штукатурки.Если штробить стены после ремонта, то приходится портить отделку — после него надо полностью менять обои, а то и покрытие на потолках, так как бывает, что штробы проходят по потолку.
• Много пыли. При выбивании каналов в стенах усиленно образуется строительная пыль, которая расползается по всему жилищу. Если штробление проводится не во время первичного обустройства помещений, то после него приходится заново делать ремонт — обновлять стены и потолок.
• Шум. Штробление производится перфоратором, которые создают сильный шум, досаждающий соседям даже, если работы производятся в разрешённые законом часы.
• Отсутствие доступа. Проводка скрывается капитально, к ней нет свободного доступа. Если провода уложены в штробы, то замена проводки возможна только путём прокладки нового провода и отключения старого (с двух концов).

Каким бывает крепеж для электропроводки

Как правильно закрепить провод Выбор аксессуаров, облегчающих жизнь мастерам всех мастей, сегодня просто огромен. Не стал исключением и сегмент рынка, предназначенный для нелегкого труда работников электромонтажа.

В зависимости от способа прокладки проводов, различается и крепеж на электропроводку. В данной статье мы постараемся максимально полно охватить весь современный ассортимент, поэтому она будет полезна как работающим мастерам, так и тем, кто предпочитает делать всё своими руками.

Крепёж для скрытого монтажа

Как правильно проложить проводку в доме, закрепив её так, чтобы в дальнейшем при оштукатуривании или заделывании штроб, она была надёжно зафиксирована и не мешалась? Для этого важно помнить два правила: располагайте провода геометрически правильно в местах, рекомендованных для этого и используйте надёжные крепления. Какие из них предусмотрены для скрытого монтажа, мы рассмотрим в данной главе

Дюбель-хомут

Данное крепление является одним из наиболее распространённых. Оно достаточно легко монтируется и обеспечивает надёжную фиксацию, а цена данного изделия не сильно обременит ваш кошелёк. Существует несколько разновидностей этого крепления, отличающихся друг от друга не только внешне, но и функционально.

Итак:

Самый простой вариант данного изделия – крепление типа «скоба». Представляет собой полоску пластика со стопорящими зазубринами с обоих концов, шириной 6-8 мм. Размер и форма крепления подбирается в соответствии с монтируемым кабелем. Качество фиксации – среднее, так как отсутствует распорный элемент. Поэтому использование таких скоб для потолочного монтажа, может создать некоторые неудобства.

1. Для закрепления элемента в бетонном или любом другом основании, достаточно продеть через него кабель и установить в заранее просверленное отверстие нужного диаметра. Для большей надёжности рекомендуется устанавливать скобы на расстоянии друг от друга в 50 – 60 см.
2. Данный тип крепежа предназначен для проводов диаметром 6-25 мм. Также возможно крепление пучков кабелей, для чего необходимо учесть тип изоляции, который должен подходить для групповой прокладки.

Наличие распорного элемента увеличивает надёжность

Следующий вид – это дюбель-хомут с распором. Конструкция данного изделия существенно отличается от рассмотренной выше. На фото видно, что в её составе присутствует прочный пластиковый стержень, который забивается молотком, после установки зубчатой части в монтажное отверстие.

1. Данный вид крепления более прочный и способен выдерживать нагрузки до 8 кг. Фиксатор для кабеля выполнен в виде застёгивающегося хомута, что позволяет закреплять силовые кабели, гофры и даже гладкостенные трубы, диаметр которых не превышает 32 мм.
2. У данного крепежа есть один минус – после установки, его невозможно использовать повторно. Поэтому используя данный тип соединения, будьте внимательны при размещении точек крепления.

Как правильно развести проводку в доме

Установочная площадка – это крепление, напоминающее некий гибрид предыдущих двух вариантов. Представляет собой дюбель, оснащённый монтажной головкой с отверстием для пластиковой или металлической стяжки. Изготавливается из нейлона или полипропилена. При наличии прочного основания, отлично держится в стене, за счёт формы стержня. С его помощью можно легко закрепить как одиночный кабель, так и целую группу.

Совет! Если вы решили использовать данный тип крепления на улице, то убедитесь, что применяемые хомуты, устойчивы к ультрафиолету. Инструкция на этикетке уточнит данную информацию — чаще всего такие стяжки бывают черного цвета.

Зажимы для кабелей

Зажим-петля с металлическим дюбелем

Далее представлено крепление, выполненное в виде зажима. Данная конструкция является более прочной, чем дюбель-хомут, так как для распорки используется металлический шуруп, благодаря которому, при необходимости, вся конструкция может быть легко демонтирована и перенесена в другое место.

Фиксация провода осуществляется одновременно с монтажом к стене

Важно, чтобы диаметр закрепляемого кабеля чётко соответствовал диаметру зажима, что необходимо для того, чтобы избежать провисаний или передавливания изоляции провода

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком

Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

• установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
• все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
• допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
• для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
• запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
• каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
• необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;

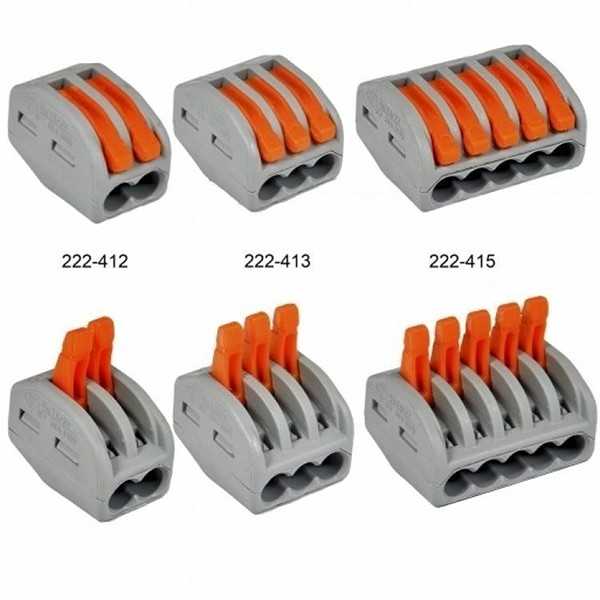

• проводники соединяются только в распределительных блоках или в специальных коробках;
• для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

• тонкие, мягкие;
• плотные;
• твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.
