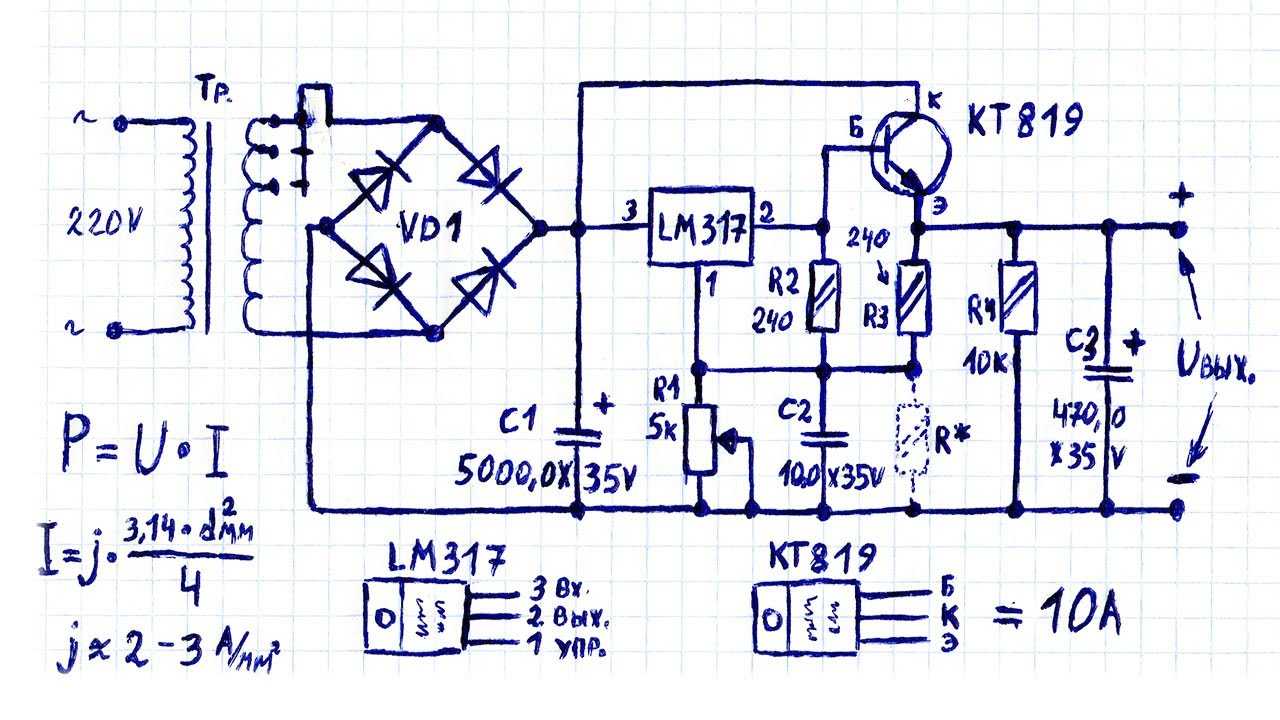

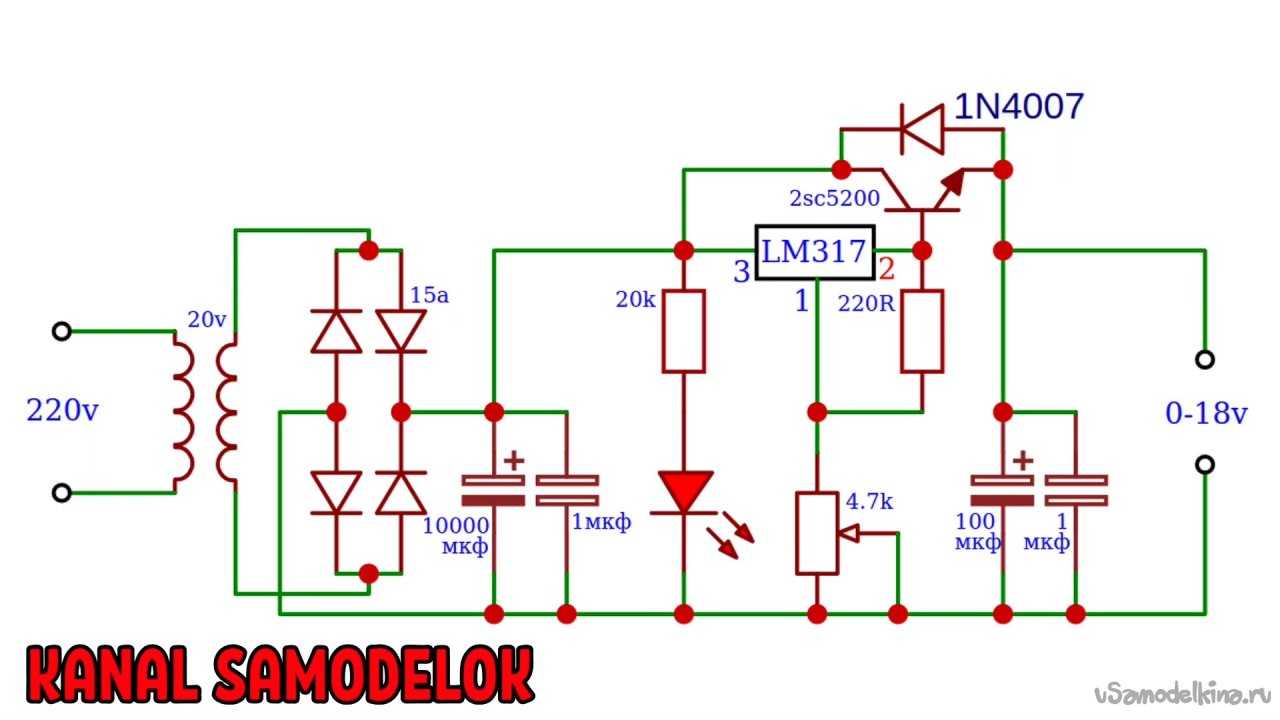

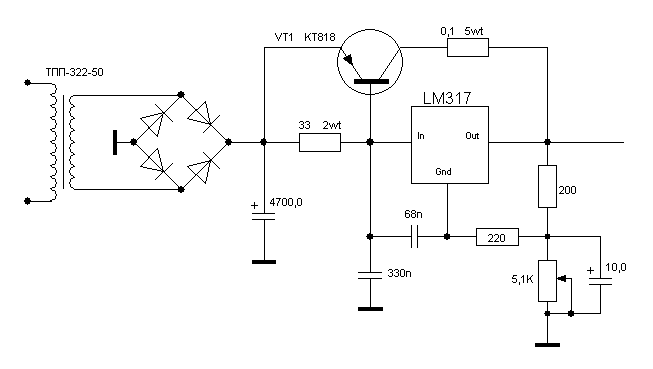

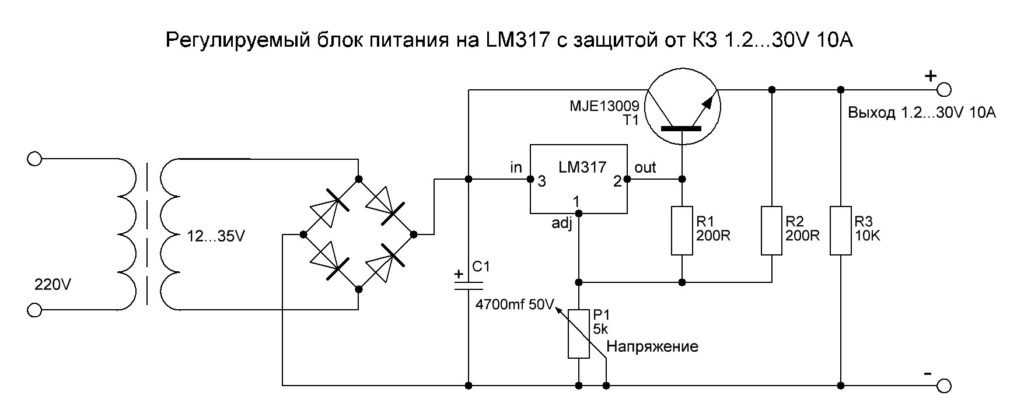

Как сделать самодельный регулируемый блок питания

Управление сервоприводом SG90 без микроконтроллера

Попался под руку популярный недорогой сервопривод SG90. И задумалось управлять им, но без микроконтроллера. В этой статье я изложу ход мыслей разработчика при реализации одного из вариантов решения.

Кому интересно, прошу под кат.

Надо управлять сервоприводом, но без микроконтроллера.

Знания

Всем известно, что опыт и знания помогают творить и находить решения. На страницах Гиктаймса немало примеров использования сервопривода с применением контроллеров. В них подробно рассказано про систему управления сервоприводом. Примем этот опыт других разработчиков за знания необходимые нам для решения задачи. Сервопривод SG90 управляется ШИМ сигналом, параметры которого определяют положение ротора. Период ШИМ около 20 мС, длительность сигнала управления от 500 до 2100 мкС.

Задача

Идея и знания порождают задачу, которую необходимо решить. Сформулируем задачу для воплощения идеи. Это что-то вроде Технического Задания

Кажется, все просто, надо взять генератор импульсов с изменяемой скважностью, подключить питание к сервоприводу, а с генератора подать управляющий сигнал. Особо отметим, что в требованиях есть изменения скважности — то есть должны быть органы управления или пользовательский интерфейс

Формирование синусоидальной волны (колебания) с помощью Arduino

Мы знаем, что микроконтроллеры являются цифровыми устройствами, поэтому они не могут формировать синусоидальную волну в «чистом» виде. Но есть два способа формирования синусоидальной волны с помощью микроконтроллера: первый заключается в использовании ЦАП (цифро-аналогового преобразователя), а второй — в использовании синусоидального ШИМ сигнала (SPWM). К сожалению, в платах Arduino (за исключением платы Arduino Due) нет встроенного ЦАПа для формирования синусоидальной волны. Конечно, можно было бы использовать внешний ЦАП, но мы решили не усложнять таким образом схему проекта и использовать метод формирования синусоидального ШИМ сигнала с дальнейшим преобразованием его в синусоидальный сигнал (волну).

Что такое SPWM сигнал

SPWM расшифровывается как Sinusoidal Pulse Width Modulation и переводится как синусоидальная широтно-импульсная модуляция (синусоидальная ШИМ). Этот сигнал в определенной степени похож на обычный ШИМ сигнал, но в нем коэффициент заполнения контролируется таким образом чтобы получить среднее напряжение похожее на синусоидальную волну

Например, при коэффициенте заполнения (скважности) 100% среднее выходное напряжение будет 5V, а при коэффициенте заполнения 25% оно будет всего лишь 1.25V, таким образом, управляя скважностью (коэффициентом заполнения) мы можем получить заранее определенные изменяемые значения среднего напряжения, то есть синусоидальную волну. Этот метод обычно используется в инверторах

Принцип формирования SPWM сигнала показан на следующем рисунке.

Синим цветом на этом рисунке показан SPWM сигнал

Заметьте, что его скважность (коэффициент заполнения) изменяется от 0% до 100%, а затем снова возвращается в 0%. Представленный график построен для диапазона изменения напряжений от -1.0 до +1.0V, но в нашем случае, поскольку мы используем плату Arduino, масштаб подобного графика будет от 0V до 5V

Мы рассмотрим как в программе для Arduino формировать SPWM сигнал далее в статье.

Преобразование SPWM сигнала в синусоидальную волну

Преобразование SPWM сигнала в синусоидальную волну обычно требует использования схемы H-моста (H-bridge), которая состоит минимум из 4-х переключателей мощности (power switches). Подобные схемы обычно используются в инверторах. Мы не будем в статье подробно рассматривать эти вопросы поскольку нам с помощью нашей синусоидальной волны не нужно запитывать какое-либо устройство, нам всего лишь нужно ее сформировать. К тому же с помощью H-моста невозможно получить чистую синусоидальную волну – для этой цели необходимо использовать фильтр нижних частот (ФНЧ), состоящий из конденсаторов и индуктивностей.

Ограничение максимального коэффициента заполнения

Во многих случаях полезно ограничить максимальный коэффициент заполнения. Бывает нужно обеспечить, чтобы вне зависимости от управляющего сигнала коэффициент заполнения не превышал некоторую заданную величину. Это бывает необходимо, например, в повышающей, инвертирующей, обратноходовой, прямоходовой или пуш-пульной топологиях источников питания для того, чтобы магнитопровод дросселя или трансформатора между импульсами успел гарантированно размагнититься.

В схеме удалены все выводы и соединения, не имеющие отношения к нашей задаче ограничения скважности. Для примера выбрана микросхема 1156ЕУ3 или UC3823

Без изменений описанный подход может применяться для микросхемы 1156ЕУ2 или UC3825. Для других микросхем ШИМ может понадобиться подобрать номиналы деталей и учесть цоколевку этих микросхем.

Принцип работы схемы следующий. Ножка 8 отвечает за мягкий старт. На нее внутри микросхемы подается ток 1 мкА. Этот ток заряжает внешний конденсатор. По мере роста напряжения на конденсаторе увеличивается максимально возможный коэффициент заполнения. Так обеспечивается постепенное увеличение ширины импульсов при запуске. Оно необходимо, так как при включении выходной конденсатор разряжен, и, если полагаться на обратную связь, то длительность импульсов будет максимальной, пока этот конденсатор не зарядится до рабочего напряжения. Это нежелательно, так как приводит к перегрузке при включении устройства.

Подстроечный резистор и диод ограничивают максимально возможное напряжение, до которого может зарядиться конденсатор, а значит и максимально возможный коэффициент заполнения. При этом функция мягкого старта полностью сохраняется. Ширина импульсов по мере зарядки конденсатора постепенно нарастает от нуля до установленного значения. Далее рост коэффициента заполнения прекращается.

Диод — любой маломощный, например, КД510

Подстроечный резистор — 100 кОм

(читать дальше…) :: (в начало статьи)

1

2

3

:: ПоискТехника безопасности :: Помощь

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Широтно-импульсная модуляция, ШИМ, PWM, управление, регулирование, рег…
Широтно-импульсная модуляция. Описание. Применение….

Как не перепутать плюс и минус? Защита от переполюсовки. Схема…
Схема защиты от неправильной полярности подключения (переполюсовки) зарядных уст…

Генератор, источник треугольных импульсов, сигнала, напряжения. Схема….
Генератор треугольного сигнала. Принципиальная схема. Расчет….

Применение полевых транзисторов, МОП, FET, MOSFET. Использование. Схем…
Типичные схемы с полевыми транзисторами. Применение МОП….

Изготовление дросселя, катушки индуктивности своими руками, самому, са…
Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы…

Тиристорное переключение нагрузки, коммутация (включение / выключение)…
Применение тиристоров в качестве реле (переключателей) напряжения переменного то…

Резонансный фильтр, преобразователь меандр — синус, синусоида. Отзыв, …
Практический опыт повторения конструкции преобразователя меандра в синусоиду на …

Мощный полевой транзистор irfp2907. МОП, MOSFET. Свойства, параметры, …
Применение и параметры IRFP2907, мощного полевого транзистора, рассчитанного на …

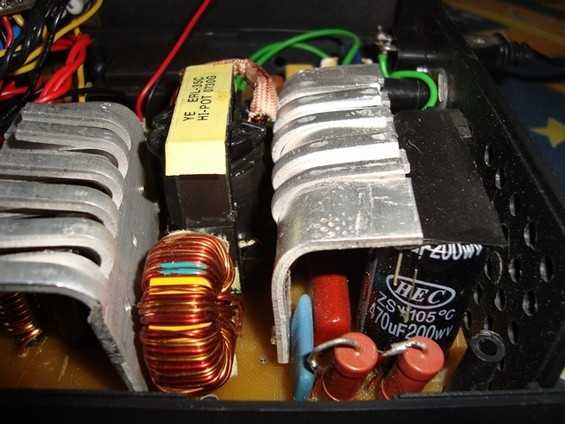

Импульсный блок питания на TL494 своими руками — схема и подробная инструкция по монтажу

Схема импульсного блока питания на TL494

• ШИМ контроллер (IC1) — TL494.
• Операционный усилитель (IC2) — LM324.
• 2 линейных регулятора (VR1, VR2) — L7805AB и LM7905.
• 4 биполярных транзистора T1, T2 — C945 и T3, T4 — MJE13009.
• 2 диодных моста — VDS2 (MB105) и VDS1 (GBU1506).
• 5 выпрямительных диодов (D3–D5, D8, D9) — 1N4148.
• 2 выпрямительных диода (D6, D7) — FR107.
• 2 выпрямительных диода (D10, D11) — FR207.
• 2 выпрямительных диода (D12, D13) — FR104.
• Диод Шоттки (D15) — F20C20.
• 5 дросселей — L1 (100 мкГн), L5 на желтом кольце (100 мкГн), L3, L4 (10 мкГн), L6 (8 мкГн).
• Синфазный дроссель (L2) — 29 мГн.
• 2 импульсных трансформатора — Tr1 (EE16) и Tr2 (EE28–EE33, ER35).
• Трансформатор (Tr3) — BV EI 382 1189.
• Предохранитель (F1) — 5А.
• Терморезистор (NTC1) — 5.1 Ом.
• Варистор (VDR1) — 250 В.
• Резисторы — R1, R9, R12, R14 (2.2 кОм); R2, R4, R5, R15, R16, R21 (4.7 кОм); R3 (5.6 кОм); R6, R7 (510 кОм); R8 (1 Мом); R13 (1.5 кОм); R17, R24 (22 кОм); R18 (1 кОм);
• R19, R20 (22 Ом); R22, R23 (1.8 кОм); R27, R28 (2.2 Ом); R29, R30 (470 кОм, 1–2 Вт); R31 (100 Ом, 1–2 Вт); R32, R33 (15 Ом); R34 (1 кОм, 1–2 Вт).
• Переменные резисторы (R10, R11) — 10 кОм, можно использовать 3 или 4.
• Резисторы (R25, R26) — 0.1 Ом; шунты, мощность зависит от выходной мощности БП.
• Конденсаторы — C1, C8, C27, C28, C30, C31 (0.1 мкФ); C3 (1 нФ, пленочный); C4–C7 (0.01 мкФ); C10 (0.47 мкФ, 275 В, X); C12 (0.1 мкФ, 275 В, X); C13, C14, C19 (0.01 мкФ, 2 кВ, Y); C20 (1 мкФ, 250 В, пленочный); C21 (2.2 нФ, 1 кВ); C23, C24 (3.3 нФ).
• Электролитические конденсаторы — C2, C9, C22, C25, C26, C34, C35 (47 мкФ); C11 (1 мкФ); C15, C16 (2.2 мкФ); C17, C18 (470 мкФ, 200 В); C29, C32, C33 (1000 мкФ, 35 В).
• 2 светодиода — D1 (зеленый, 5 мм) и D2 (красный, 5 мм), либо просто диоды, если не нужна индикация.

1. Корпус Z4A.
2. Выключатель — 250 В, 6 А.
3. Держатель для предохранителя.
4. Розетка для подключения к сети 220 В.
5. Вилка для подключения к сети 220 В.
6. Разъём для выходного напряжения.
7. Вентилятор 12 В.
8. Вольтметр.
9. Амперметр.

1. Входное напряжение — 220 вольт переменного тока.
2. Выходное напряжение — от 0 до 30 вольт постоянного тока.
3. Выходной ток составляет более 15 А (фактически тестированное значение).
4. Режим стабилизации напряжения.
5. Режим стабилизации тока (защита от короткого замыкания).
6. Индикация обоих режимов светодиодами.
7. Малые габариты и вес при большой мощности.
8. Регулировка ограничения тока и напряжения.

pechatnaya-plata-dlya-impulsnogo-bloka-pitaniya.rar Видео о тестировании данного блока питания:

СХЕМА ШИМ РЕГУЛЯТОРА

Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными — ШИМ (широтно-импульсно модулируемые) регуляторы. Схема универсальная — она же и регулятор оборотов мотора, и яркости ламп, и силы тока в зарядном устройстве.

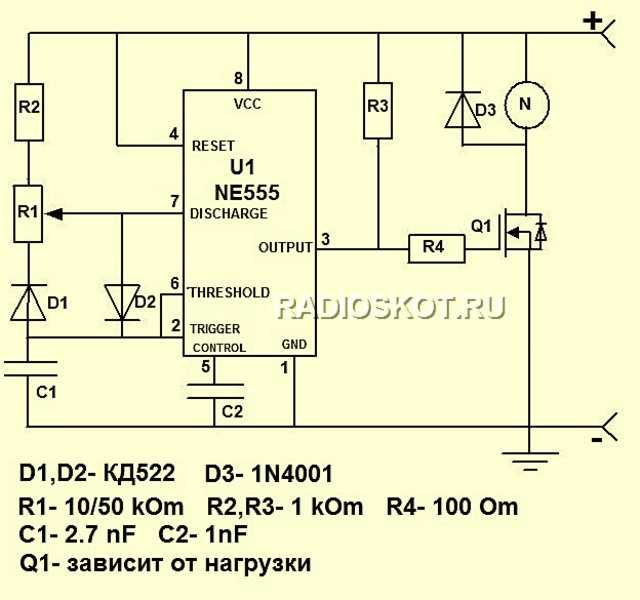

Схема ШИМ регулятора

Указанная схема отлично работает, печатная плата прилагается.

Без переделки схемы напряжение можно поднимать до 16 вольт. Транзистор ставить в зависимости от мощности нагрузки.

Можно собрать ШИМ регулятор и по такой электрической схеме, с обычным биполярным транзистором:

А при необходимости, вместо составного транзистора КТ827 поставить полевой IRFZ44N, с резистором R1 — 47к. Полевик без радиатора, при нагрузке до 7 ампер, не греется.

Работа ШИМ регулятора

Таймер на микросхеме NE555 следит за напряжением на конденсаторе С1, которое снимает с вывода THR. Как только оно достигнет максимума — открывается внутренний транзистор. Который замыкает вывод DIS на землю. При этом на выходе OUT появляется логический ноль. Конденсатор начинает разряжаться через DIS и когда напряжение на нем станет равно нулю — система перекинется в противоположное состояние — на выходе 1, транзистор закрыт. Конденсатор начинает снова заряжаться и все повторяется вновь.

Заряд конденсатора С1 идет по пути: «R2->верхнее плечо R1 ->D2«, а разряд по пути: D1 -> нижнее плечо R1 -> DIS. Когда вращаем переменный резистор R1, у нас меняются соотношения сопротивлений верхнего и нижнего плеча. Что, соответственно, меняет отношение длины импульса к паузе. Частота задается в основном конденсатором С1 и еще немного зависит от величины сопротивления R1

Меняя отношение сопротивлений заряда/разряда — меняем скважность. Резистор R3 обеспечивает подтяжку выхода к высокому уровню — так так там выход с открытым коллектором

Который не способен самостоятельно выставить высокий уровень.

Рекомендации по сборке и настройке

Диоды можно ставить любые, конденсаторы примерно такого номинала, как на схеме. Отклонения в пределах одного порядка не влияют существенно на работу устройства. На 4.7 нанофарадах, поставленных в С1, например, частота снижается до 18кГц, но ее почти не слышно. Если после сборки схемы греется ключевой управляющий транзистор, то скорее всего он полностью не открывается. То есть на транзисторе большое падение напряжения (он частично открыт) и через него течет ток. В результате рассеивается большая мощность, на нагрев. Желательно схему параллелить по выходу конденсаторами большой емкости, иначе будет петь и плохо регулировать. Чтобы не свистел — подбирайте С1, свист часто идет от него. В общем область применения очень широкая, особенно перспективным будет её использование в качестве регулятора яркости мощных светодиодных ламп, LED лент и прожекторов, но про это в следующий раз. Статья написана при поддержке ear, ur5rnp, stalker68. Форум по широтно-импульсным регуляторам

Управление многоуровневыми синусоидальными ШИМ (СШИМ)[ | ]

Напряжение на участке инвертора.(а) Выходное напряжение с применением СШИМ. (b) Выходное напряжение с добавлением синусоидальной третьей гармоники. Несколько методов были разработаны для сокращения искажения в многоуровневых инверторах, на основе классического СШИМ с треугольным носителем. Некоторые методы используют расположение источника, другие используют сдвиг фазы из нескольких несущих сигналов . Рисунок справа показывает типичное напряжение, сгенерированное одной секцией инвертора путем сравнения синусоидального сигнала с треугольным несущим сигналом.

Множество Nc-каскадов в одной фазе с их источниками, смещенными на угол θс = 360°/Nc и использующими то же управляющее напряжение, производят напряжение нагрузки с самым маленьким искажением. Этот результат был получен для многоэлементного инвертора в семи-уравневой конфигурацией, которая использует три подключенных последовательно сегмента в каждой фазе. Самое маленькое искажение получено, когда источник смещен на угол в θс = 360°/3 = 120 °.

Довольно обыденной практикой в промышленном применении для многоуровневого инвертора является вставка третьей гармоники в каждый сегмент, как показано на Рисунок справа(b), для увеличения выходного напряжения. Еще одна положительная сторона многоуровневого СШИМ -эффективная частота переключения напряжения нагрузки в Nc-количество раз, и частота переключения каждого сегмента, в зависимости от ее несущего сигнала. Это свойство позволяет сокращать частоты переключения каждого сегмента, таким образом уменьшая потери на переключении.

Генератор с регулируемой частотой и скважностью

. Применить данный регулируемый генератор импульсов возможно при самых различных видах работ по настройке узлов и схем электронной аппаратуры. Проверка схем импульсных источников питания, оценка параметров УНЧ при прохождении прямоугольного сигнала, цифровые схемы. Возможно настраивать электронные музыкальные инструменты, точно задавая частоту нот. Частота задаётся с точностью до 4-х знаков.

Работа генератора

. В обычном режиме отображается либо частота, либо коэффициент, разряды при этом не мигают, коррекция отключена.

. Если отображена частота, то для отображения коэффициента нужно нажать одну из кнопок Кзап+ или Кзап-. Произойдёт переход к показаниям коэффициента с выводом на пол/секунды подсказки “PULS”. . Если отображается коэффициент, то переход к отображению частоты произойдёт по нажатию одной из кнопок коррекции частоты Fosc+ или Fosc-.

(скважности)

. Для коррекции коэффициента заполнения нажимаются кнопки Кзап+ Кзап- в режиме отображения коэффициента. При этом после вывода подсказки “PULS” два разряда коэффициента мигают с частотой 2 герца – доступна коррекция процента заполнения импульсного сигнала. . При нажатии кнопок Fosc+ Fosc- в режиме коррекции коэффициента происходит переход к отображению текущей частоты.

. Если в режиме коррекции ни одна из кнопок не нажимается дольше 10 секунд – происходит автоматический переход к режиму отображения корректируемых показаний – мигание отключается.

. При выставленной нулевой частоте (на индикаторе все нули) генератор отключен, на выходе RB3 выставлен низкий логический уровень.

. Изменение рабочей частоты на выходе прибора во время коррекции происходит после отпускания кнопки. На время пересчёта и смены частоты выходной сигнал обнуляется (примерно на 1 миллисекунду).

. Прошивку микроконтроллера для данной схемы можно приобрести у автора, при условии, что Вы обязуетесь не распространять её через интернет и не передавать кому-либо ещё. Стоимость прошивки 350 рублей. Оплата через Яндекс-деньги.

Генерируем ШИМ на микроконтроллере STM32F100 для полумостового преобразователя напряжения.

В микроконтроллерах stm ШИМ можно генерировать несколькими способами. Один из них программный — подача нуля и единицы на логический вывод в нужное время, и аппаратный — используя один из таймеров контроллера.

Работа схемы

Схема генератора сигналов на основе платы Arduino представлена на следующем рисунке.

Схема запитывается от USB кабеля Arduino. Необходимые соединения в схеме представлены в следующей таблице.

Контакт платы Arduino	Куда подключен
D14	контакт RS ЖК дисплея
D15	контакт RN ЖК дисплея
D4	контакт D4 ЖК дисплея
D3	контакт D5 ЖК дисплея
D6	контакт D6 ЖК дисплея
D7	контакт D7 ЖК дисплея
D10	to Rotary Encoder 2
D11	to Rotary Encoder 3
D12	to Rotary Encoder 4
D9	выход прямоугольного сигнала
D2	контакт D9 платы Arduino
D5	выход SPWM сигнала

В схеме мы будем формировать прямоугольную волну (сигнал прямоугольной формы) на контакте D9 платы Arduino. Его частоту мы будем регулировать с помощью углового кодера. Для формирования синусоидального сигнала мы будем формировать SPWM сигнал (синусоидальный ШИМ (широтно-импульсной модуляции) сигнал) на контакте D5, его частота будет зависеть от частоты сигнала прямоугольной формы, которая будет подаваться на контакт D2 и будет действовать как прерывание и затем мы с помощью процедуры обработки (обслуживания) прерывания будем управлять частотой синусоидального сигнала.

Вы можете собрать схему проекта на макетной или даже на печатной плате, но мы решили спаять ее на перфорированной плате, в результате у нас получилась конструкция, показанная на следующих рисунках:

Принцип работы ШИМ

В отличии от линейных систем, где мощность регулируется путём снижения электрических параметров (тока или напряжения), при использовании ШИМ мощность, передаваемая потребителю, регулируется временем импульсов, что существенно повышает эффективность работы контроллера. В аналоговых системах остаточная мощность рассеивалась в виде тепла, здесь же при снижении потребления остаточная мощность просто не используется.

Основная характеристика ШИМ – СКВАЖНОСТЬ (процент заполнения) – процентное соотношение длительности импульсов к периоду. На рисунке ниже изображено 5 степеней скважности прямоугольного ШИМ сигнала:. Скважность ШИМ

Скважность ШИМ

ПЕРИОД —  это время за которое происходит полный цикл колебания сигнала. Измеряется в секундах. Он линейно зависит от частоты сигнала и рассчитывается по формуле:

T(перод) = 1/f(частота)

f(частота) = 1/ T(перод)

Частота ШИМ – это количество периодов (или если хотите, циклов колебаний) в единицу времени. Частота измеряется в Герцах (Гц), 1 Гц это одно колебание в 1 секунду.

Если сигнал делает 100 колебаний в секунду, значит частота равняется 100 Гц. Чем выше частота тем меньше период.

Если нужно управлять плюсовым контактом

В таком случае нам понадобится другой мосфет- транзистор — P-канальный. Схема аналогична, только подтягивающий резистор подключен к плюсу.

Также нужно будет инвертировать сигнал на выходе ардуино, ведь при подаче 5 вольт транзистор будет закрываться, а при 0 — открываться, значит шим скважностью в 30% выдаст 70% мощность на выходе схемы. ШИМ на irf4905, питание5 v

ШИМ на irf4905, питание5 v

Стоит оговориться такая схема будет работать только при питании не выше 5 вольт, так как для полного закрытия P-канального транзистора необходимо подтянуть его затвор к плюсу питания, а ардуина способна выдавать на цифровой пин только 5 вольт. Значит, при питании хотя бы чуть-чуть выше напряжения выдаваемого на цифровой пин транзистор будет не полностью закрываться при верхней части импульса ШИМ и БУДЕТ СИЛЬНО ГРЕТЬСЯ. Полностью отключить нагрузку он тоже не сможет.

Если нужно управлять, к примеру,12 -ти вольтовым устройством, то схема немного усложнится. Добавится так называемое «плечо раскачки» или драйвер полевого транзистора. По классике он собирается на двух, а иногда и на трёх транзисторах, но мы есть вариант немного проще, который работает при невысоких частотах:

Ардуино, управление ШИМ по плюсовому проводу IRF4905

Глава 1 — Принцип работы преобразователя по топологии boost

• Стадия накопления заряда. В момент включения преобразователя выходная емкость С2 находится под потенциалом V_in, т.к. ток проходит через дроссель L1 и диод VD1. Управляющее устройство (ШИМ-контроллер или DSP) начинает генерировать ШИМ-сигнал и подает его на затвор транзистора VT1. При открытии транзистора VT1 получается, что цепь замыкается, индуктивность L1 подключается с источнику питания и начинает накапливать энергию. Ток через VD1 не протекает, т.к. потенциал на катоде у него выше (около V_in), чем потенциал на аноде (потенциал GND, около 0В).
• Стадия разряда индуктивности. Теперь ШИМ-сигнал меняет свое значение с 1 на 0 и транзистор VT1 закрывается. В этот момент дроссель L1 стремится поддержать значение тока, путем увеличения потенциала. На входе дросселя потенциал все тем же V_in, а следовательно потенциал вырастает в точке «дроссель-сток VT1-анод VD1». Когда потенциал в данной точке станет больше, чем потенциал на катоде VD1 ток начнет протекать через VD1 в нагрузку и параллельно заряжать выходную емкость С2. На этой стадии цепь так же замыкается, но уже не через VT1, а через путь «L1-VD1-C2-нагрузка»:

_outon

• Чтобы увеличить напряжение на выходе — необходимо увеличить коэффициент заполнения (duty);
• Чтобы уменьшить напряжение на выходе — необходимо уменьшить коэффициент заполнения (duty).

• Опыт №1. Входное напряжение (V_in) равно 12В, коэффициент заполнения ШИМ-сигнала составляет 0,75:
• Опыт №2. Входное напряжение (V_in) равно 12В, коэффициент заполнения ШИМ-сигнала составляет 0,5:
• Опыт №3. Входное напряжение (V_in) равно 12В, коэффициент заполнения ШИМ-сигнала составляет 0,25:

Узлы и схемы импульсных преобразователей

Задающий генератор (рис. 4) импульсных преобразователей с нестабилизированным выходным напряжением (рис. 5, 6) на микросхеме КР1006ВИ1 работает на частоте 65 кГц. Выходные прямоугольные импульсы генератора через RC-цепоч-ки подаются на транзисторные ключевые элементы, включенные параллельно.

Катушка индуктивности L1 выполнена на ферритовом кольце с внешним диаметром 10 мм и магнитной проницаемостью 2000. Ее индуктивность равна 0,6 мГн. Коэффициент полезного действия преобразователя достигает 82%.

Рис. 4. Схема задающего генератора для импульсных преобразователей напряжения.

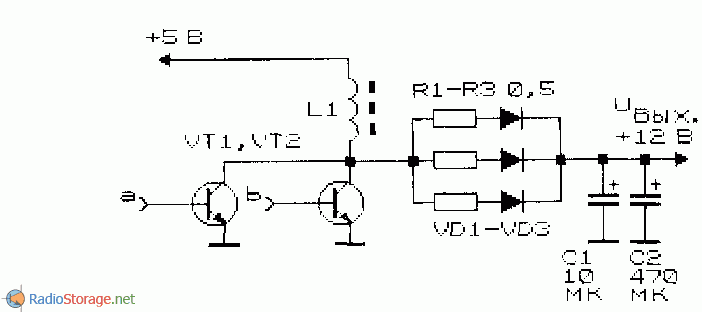

Рис. 5. Схема силовой части повышающего импульсного преобразователя напряжения +5/12 В.

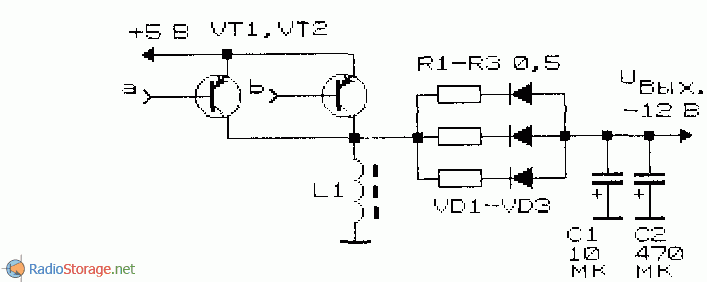

Рис. 6. Схема инвертирующего импульсного преобразователя напряжения +5/-12 В.

Амплитуда пульсаций на выходе не превышает 42 мВ и зависит от величины емкости конденсаторов на выходе устройства. Максимальный ток нагрузки устройств (рис. 5, 6) составляет 140 мА.

В выпрямителе преобразователя (рис. 5, 6) использовано параллельное соединение слаботочных высокочастотных диодов, включенных последовательно с выравнивающими резисторами R1 — R3.

Вся эта сборка может быть заменена одним современным диодом, рассчитанным на ток более 200 мА при частоте до 100 кГц и обратном напряжении не менее 30 В (например, КД204, КД226).

В качестве VT1 и VT2 возможно использование транзисторов типа КТ81х структуры п-р-п — КТ815, КТ817 (рис. 4.5) и р-п-р — КТ814, КТ816 (рис. 6) и другие.

Для повышения надежности работы преобразователя рекомендуется включить параллельно переходу эмиттер — коллектор транзистора диод типа КД204, КД226 таким образом, чтобы для постоянного тока он был закрыт.
