Как подключить розетку на 380 вольт: виды розеток и особенности монтажа

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

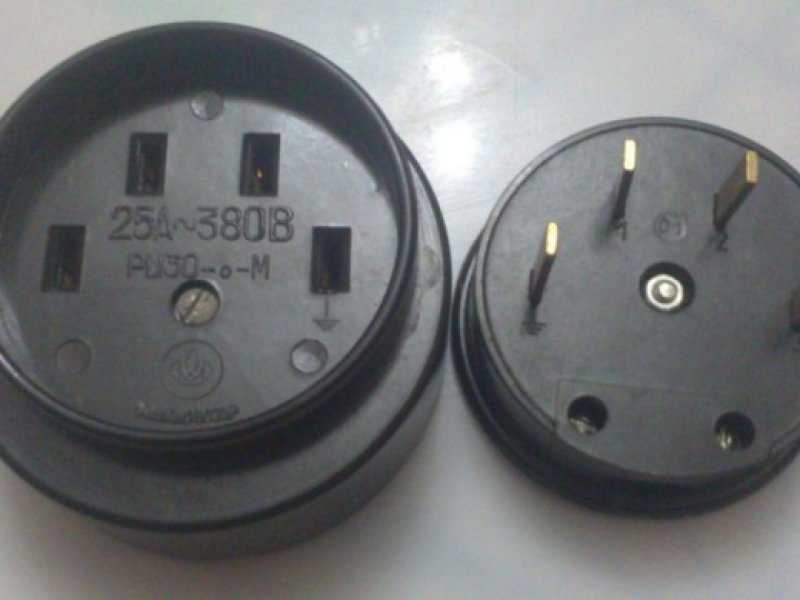

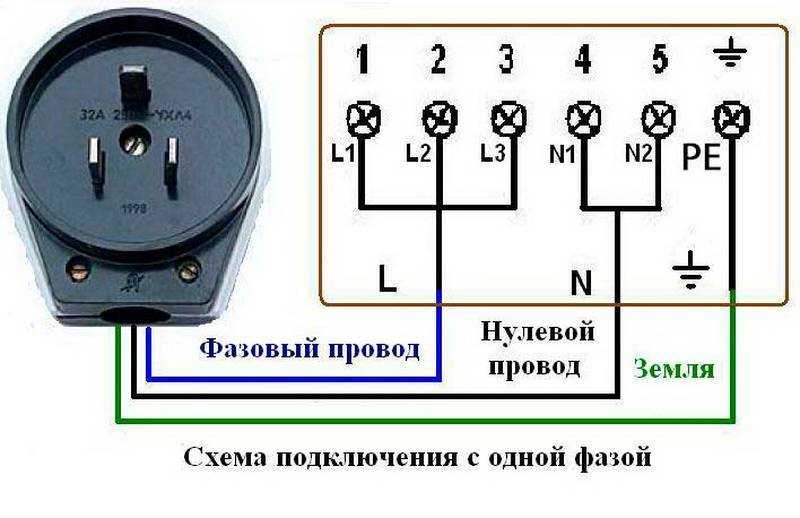

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).

Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Проверка фаз с помощью мультиметра

Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.

Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.

1. Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
2. При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».

Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.

Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.

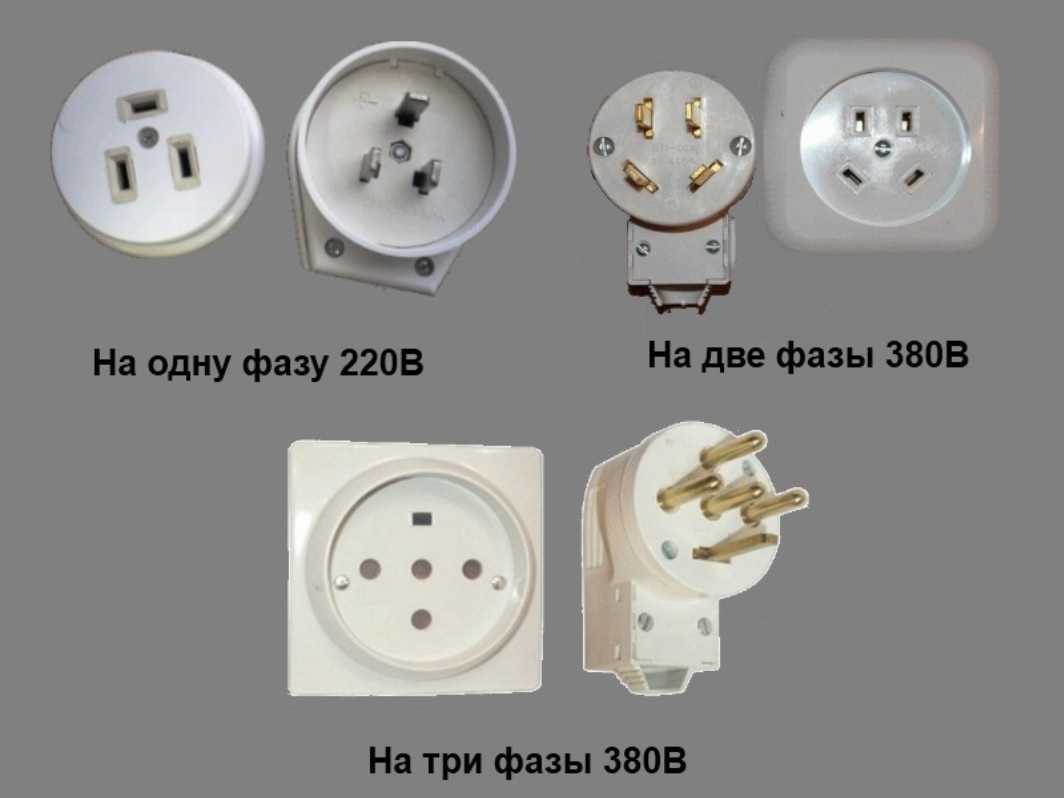

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.

   Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:

   При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

   или вот так:

   Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

   Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

   Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

3. По способу монтажа есть три основных модификации:
   • Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.

   Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.

4. Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
5. Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Пошаговая инструкция установки розетки на 380 вольт

Строгое следование схеме подключения проводов к розетке для трехфазного тока важное условие безопасности. Невнимательность или ошибочное определение пар гнездо – провод и соединение фазы с нулем или заземлением приведет не только к порче аппаратуры, но и смертельному исходу

Установка проводится в следующем порядке:

Отключается электричество, и при помощи индикатора или мультиметра проверяется отсутствие напряжения на участке работы. Корпус розетки открывается для получения доступа к контактам. Кабель проводится через уплотнительное кольцо на 3-4 см. Для винтового соединения концы проводов оголяются.

Подключаются фазы L1, L2, L3, в произвольном порядке или, в случае, если будет использован электродвигатель, в соответствии с распределением фаз на вилке прибора.

Подсоединяется проводник заземления (с символьным рисунком или литерами РЕ), затем нулевой провод – N. Осуществляется визуальная сверка правильности подключения со схемой, проверяется крепость соединений.

• Моментный двигатель: принцип работы, основные характеристики и преимущества

• Для чего нужен автоматический выключатель в квартире

• Почему ноутбук MacBook перестал заряжаться

Тестирование для исключения короткого замыкания. Делаются замеры сопротивления в нескольких позициях:

• крокодил закрепляется на защитном контакте, другой щуп последовательно прикладывается к соединениям;
• крокодил – на ноль, щуп проверяет фазы;
• крокодил на одной из фазных клемм, измеряется сопротивление на двух других, затем берутся две фазы отдельно.

Проверка напряжения. После включения электричества проверяется линейное напряжение попарно между всеми фазами, значение вольтметра при этом должно быть 380V. Затем берутся по три пары фаза – ноль и фаза – земля, значение которых должно равняться 220V.

Укладка кабеля, сборка корпуса розетки и закрепление в случае стационарного использования.

Особенности розеток 380 вольт

Итак, стоит обратить внимание и на другие особенности розеток 380 вольт. Прежде всего, у них существует блокировка вилки и розетки от возможного случая несимметричного подключения

В случае использования именно такой розетки, это крайне важно

Если произвести неправильное подключение, то это может привести к короткому замыканию

В случае использования именно такой розетки, это крайне важно. Если произвести неправильное подключение, то это может привести к короткому замыканию. С той целью, чтобы не допустить несимметричного подключения, производитель в каждом случае размещает на контакте соединение под особым углом

Также предусматривается разный диаметр, специальная направляющая и прочее. Как следствие, можно полностью исключить вероятность неправильного подключения розетки 380 вольт по схеме

С той целью, чтобы не допустить несимметричного подключения, производитель в каждом случае размещает на контакте соединение под особым углом. Также предусматривается разный диаметр, специальная направляющая и прочее. Как следствие, можно полностью исключить вероятность неправильного подключения розетки 380 вольт по схеме.

Существует еще одна оригинальная особенность, которая ярко отличает это изделие от обычных. Под этим подразумевается наличье блокировки, которая исключает вероятность включения при существующей нагрузке. Например, для таких розеток нагрузка в 25, 63, 125А очень высокие. Более того, этот предмет не имеет в своей комплектации дугогасящий элемент, который отключает именно эту нагрузку. Как следствие, если силой извлекать вилку, без наличья в розетке дугогасящего элемента, это может привести к следующему:

• Устройство полностью сгорит.
• Высокий риск получения теплового и электрического ожога.

Учитывая это, все производители изготавливают это устройства с электрической или механической блокировкой. Например, электрическая блокировка очень сложная при подключении. Более того, ее стоимость сравнительно высокая. По этой причине чаще всего выбирают механическую блокировку. В большинстве случаев это ручная блокировка.

Как подключить трехфазную розетку

После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.

Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.

Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.

После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.

На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.

Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.

Что такое фаза, ноль и земля: краткое объяснение простыми словами

Прежде чем начать разбираться с проводами в квартире следует хорошо представлять, откуда и какими способами появляются в ней потенциалы напряжения, чем отличаются способы заземления.

Современные промышленные генераторы вырабатывают трехфазную систему токов.

Напряжение по проводам или кабелям поступает к потребителю от трансформаторных подстанций.

При этом в квартиру многоэтажного дома обычно заводится 220 вольт, определяемые между потенциалами одной из фаз и общего нуля. На ввод частного дома может поступать и полноценное трехфазное питание.

Во времена СССР внутри жилых помещений для экономии материалов использовалась двухпроводная схема питания, когда на электрическую розетку квартиры подавалось два потенциала:

1. одной из трех фаз;
2. общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.

Эта самая простая система заземлений больше не имеет никаких дополнительных контуров.

Современная схема подключения жилых помещений более сложная. В ней отдельно смонтированы потенциалы заземления выходной обмотки трансформаторной подстанции двумя магистралями, разделяющими PEN:

1. рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
2. защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.

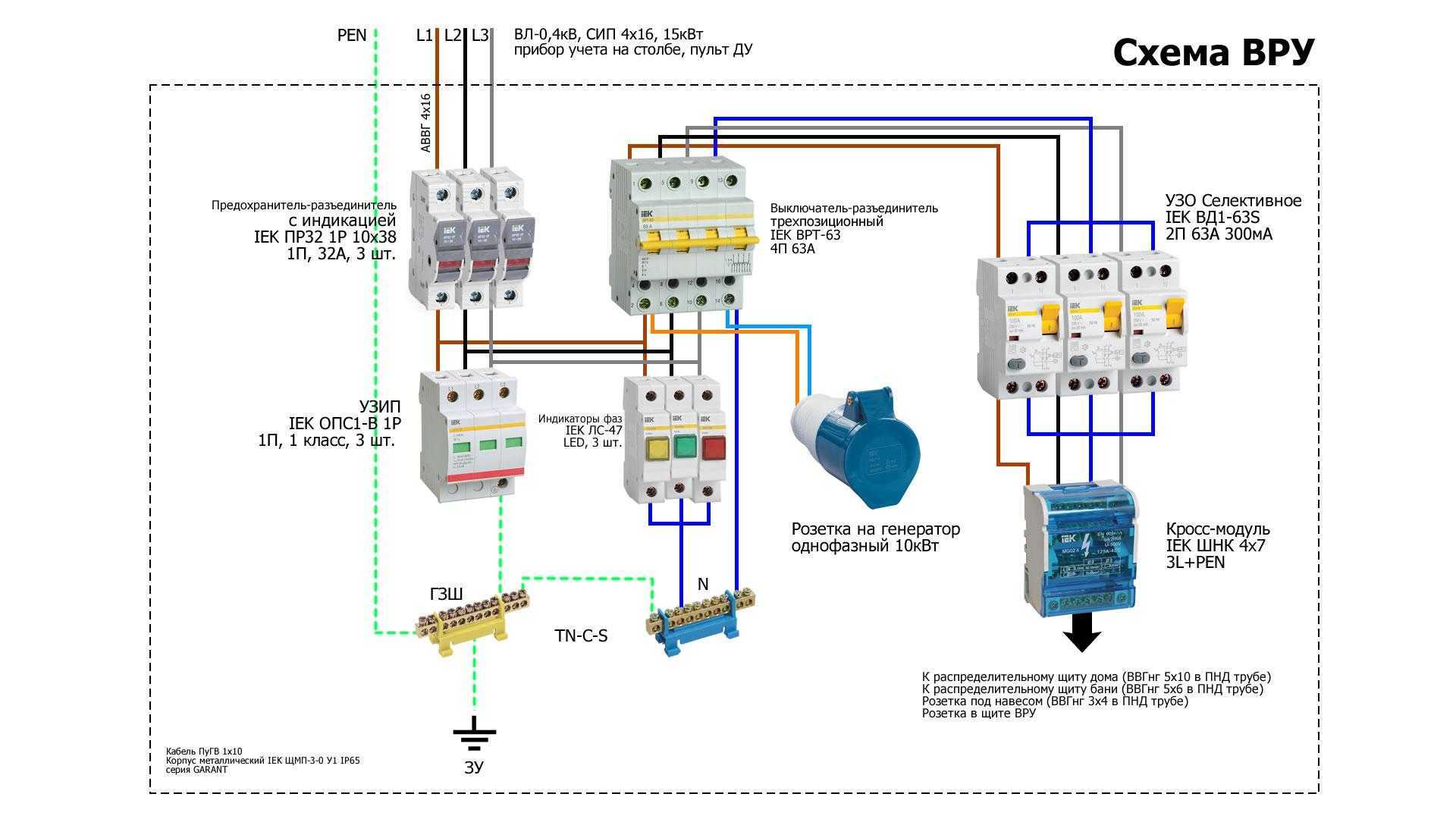

Разновидностями современной системы заземлений, обладающих дополнительным защитным контуром, являются ее модификации: TN-C-S, TT.

Сейчас у жителей частных домов есть возможность сделать защитное заземление своими руками и спастись от случайных аварийных ситуаций.

Тем же людям, кто проживает в старых многоквартирных домах, приходится ждать очереди, когда государство переведет их на более безопасную систему. А новые здания строятся с учетом существующих нормативов ПУЭ.

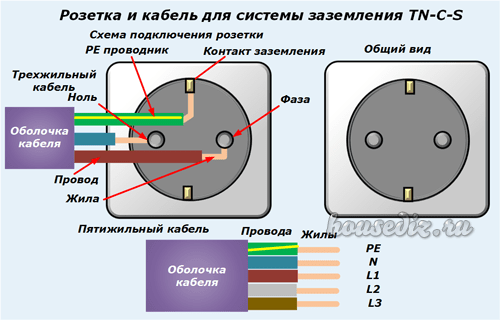

Для них выпускаются свои два вида электрических розеток, к которым монтируются 2 либо 3 провода.

Требования ПУЭ к монтажу РЕ проводника очень жесткие, в нем должно обеспечиваться минимально допустимое сопротивление протеканию аварийного тока. Он монтируется без использования коммутационных аппаратов на проводах повышенной надежности.

В рабочий ноль могут включаться контакты автоматических и дифференциальных выключателей, УЗО, коммутационных аппаратов, а рабочие провода подбираются для передачи только обычных нагрузок.

За счет этих двух требований и благодаря удалению бытовой проводки от трансформаторной подстанции на стороне потребителя между РЕ и N создается небольшая разность потенциалов, которую можно замерить обыкновенным вольтметром.

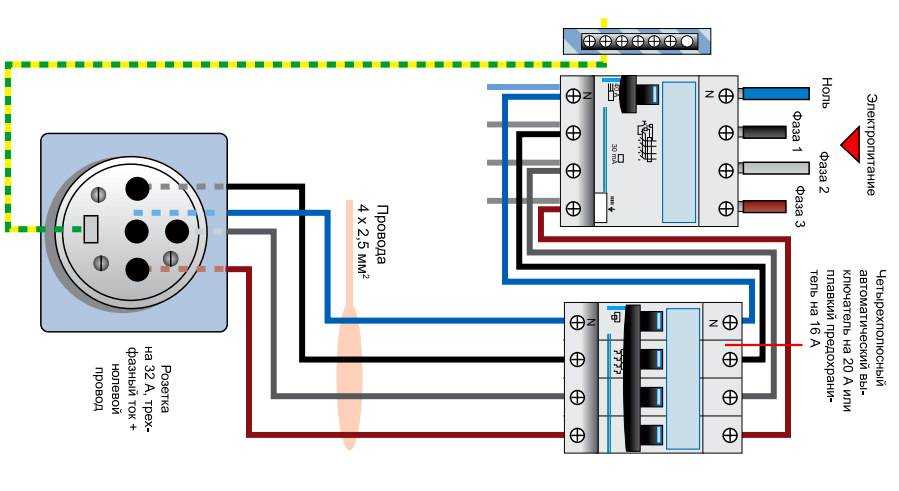

Розетка 3P+PE+N

Если требуется подключить передвижное электрооборудование, к примеру – сварочный инвертор, компрессор, станок, рекомендуется использовать розетку 380 вольт 5 контактов 3P+PE+N. Обычно это бывает нужно в мастерских, автогаражах и на стройках. Как подключить это устройство?

Для начала нужно разобрать розетку, чтобы добраться до винтовых зажимов. В данном случае их будет пять. Согласно схеме подключения розетки 380 вольт, на клеммы, маркированные как L1, L2, L3, присоединить по одной из трех фаз в свободном порядке. Последовательность фаз оказывает влияние только на то, как будет вращаться двигатель — по часовой стрелке или против. Если потом окажется, что ротор крутится не в том направлении, в каком требуется, можно будет поменять местами какие-либо две фазы на выключателе, или на пускателе. На клемму с надписью N присоединяется ноль

Следует обратить внимание, что на вилке зеркально тоже находится контакт ноль, необходимо их совместить. На контакт, обозначенный PE или значком заземления, подключается проводник, подсоединенный к защитному заземляющему контуру

Гнездо PE располагается возле направляющего углубления, которое не позволяет воткнуть вилку в розетку ошибочно.

Понятия и терминология

Обычно вилка представляет собой подвижный соединитель, прикрепленный к сетевому кабелю электрического устройства , а розетка закрепляется на оборудовании или строительной конструкции и подключается к электрической цепи, находящейся под напряжением. Вилка имеет выступающие штыри или, в терминологии США, лопатки (называемых мужчинами ) , которые помещаются в соответствующие пазы или отверстие (называемой самкой ) в гнездах. Вилка определена в МЭК 60050 как аксессуар, имеющий контакты, предназначенные для взаимодействия с контактами розетки, а также включающий средства для электрического соединения и механического удержания гибких кабелей или шнуров , вилка не содержит компонентов, которые изменяют электрические параметры. выход от электрического входа (за исключением случаев, когда предусмотрен переключатель или предохранитель как средство отключения выхода от входа). В этой статье термин «вилка» используется в том смысле, который определен в стандарте IEC 60050. Розетки предназначены для предотвращения воздействия на неизолированные контакты под напряжением.

Чтобы снизить риск случайного прикосновения пользователей к проводам под напряжением и, таким образом, поражения электрическим током , системы вилок и розеток часто включают средства безопасности в дополнение к углубленным пазам или отверстиям розетки под напряжением. Это могут быть вилки с изолированными втулками, утопленные розетки, розетки с блокирующими заслонками и розетки, предназначенные для подключения только совместимых вилок, вставленных в правильной ориентации.

Термин « вилка» в общем и техническом использовании используется во всех формах английского языка, распространенными альтернативами являются вилка питания ,электрическая вилка и (в Великобритании) верхняя часть вилки . Обычный технический термин (как в британском, так и в международном английском) для розетки переменного тока — это розетка , но в нетехническом общем использовании используется ряд других терминов. В британском английском общем термине гнездо, но есть многочисленные общие альтернативы, включая точки питания , розетки ,розетку электросети и дюбель . В американском английском распространены « розетка» и « розетка» , иногда с такими определителями, как « розетка» , « электрическая розетка» и « электрическая розетка» , и все это иногда можно найти в одном документе.

Электрические розетки для промышленных, коммерческих и бытовых целей обычно обеспечивают два или более токоведущих (находящихся под напряжением) соединений с проводниками питания. Эти соединения классифицируются как полюса. Полюс будет либо нейтральным соединением, либо линией.

Нейтраль обычно очень близка к потенциалу земли и обычно заземляется либо на распределительном щите, либо на подстанции. Линия (также известная как фаза или горячая и обычно, но технически неправильно, как и в прямом эфире ) несет полное напряжение питания по отношению к нейтрали (и к земле).

Однофазные розетки классифицируются как двухполюсные (2P) и обеспечивают одинарный линейный контакт и нейтральный контакт. Кроме того, контакт защитного заземления (заземление в американской терминологии) обычно присутствует, но не всегда, и в этом случае розетка классифицируется как двухполюсная и заземляющая (2P + E).

Трехфазные розетки обеспечивают три линейных контакта, они также могут включать нейтраль и защитный заземляющий контакт или оба вместе. Обозначения трех контактов могут отличаться. В стандартах IEC используются обозначения линий L1, L2 и L3. В стандартах NEMA используются обозначения фаз X, Y и Z.

Розетки, предназначенные для использования с американской распределительной системой с разделенной фазой, могут иметь два линейных контакта и нейтраль. В этом случае используются линейные обозначения X и Y. Они также могут иметь контакт защитного заземления.

Обозначения розеток для схем и чертежей

Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.

Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

Способы проверки правильности подключения трехфазной розетки

Работа выполняется в четыре этапа:

1. внешним осмотром оценивается состояние монтажа и прочность механической сборки;
2. до подачи напряжения мегаомметром измеряется прочность изоляции собранного монтажа;
3. в режиме омметра вызваниваются цепи от контактов выключателя до розетки для определения их соответствия схеме и отсутствия возможности создать короткое замыкание;
4. включением напряжения на холостой ход с целью измерения его линейных и фазных величин.

При правильном подключении мы замерим 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не соблюдается, то следует искать ошибку в схеме.

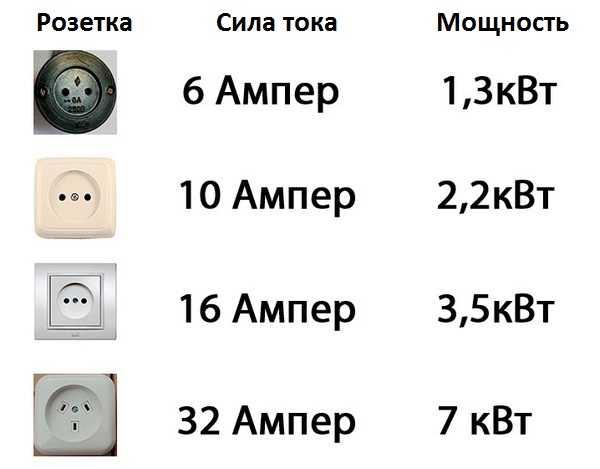

Виды штекеров

Российское производство электрических приборов несколько отличается от европейского. Однако вилки имеют схожие особенности и внешний вид. Приспособления бывают разборными и неразборными.

• С5 — является аналогом европейского устройства СEE 7/16. Штыри изолированы на половину своей длины. Имеют округлую форму, их толщина составляет 4 мм. Максимальный ток нагрузки для штепсельного приспособления данного типа составляет 6 А. При этом выдерживает до 1300 Вт.
• С6 — похожа на европейский вариант СЕЕ 7/17. Эти устройства в свою очередь бывают двух и трехполюсные (без заземления и с ним). Диаметр округлых штырей составляет 4,8 мм. Максимальный ток нагрузки составляет 10 А, при этом параметре вилка выдерживает мощность до 2200 Вт.
• С1-b — оснащена круглыми штырями диаметром 4 мм. Заземляющий контакт отсутствует. Максимальный ток нагрузки составляет 6 А.

Проверка подключения вилки

Если с вопросом о том, как подключить розетку 380 вольт, все понятно, то как проверить подключение вилки в том случае, когда поменяли и ее. Следует опять воспользоваться мультиметром, но поставить его в режим измерения сопротивлений. Вилку пока не нужно включать в розетку.

Замеряется сопротивление обмоток электродвигателя через контакты вилки. Другими словами, измеряется сопротивление между нулем и каждым фазным контактом. Все три значения должны совпадать друг с другом, и быть равными какому-то конкретному числу, например R.

Далее производится замер последовательного сопротивления двух обмоток. Проще говоря, замеряется сопротивление между двумя фазными контактами в любой последовательности. Должно получиться три одинаковых значения, в два раза больших (чем в первом случае), то есть 2R.

Если все замеры соответствуют требованиям, то вилка подключена правильно и ее смело можно вставлять в розетку.

Вилка и розетка спроектированы таким образом, чтобы обеспечить нормальную работу по передаче номинального тока потребителя или размыкание цепи, но только после отключения автомата питания. Нельзя их использовать для прекращения подачи напряжения, в избегании возникновения электро дуги или искры. Для выключения электроустановки, сначала следует выключить автомат питания, а затем выдернуть вилку из розетки. Для включения – сначала воткнуть вилку в розетку, а затем включить автомат. Той же последовательности необходимо придерживаться даже в аварийной ситуации.

Обозначение и виды розеток на 380В

Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.

Маркировка розеток на 380В

Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.

Разбираемся в маркировке розеток на 380В

Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.

Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.

Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.

Итак:

• Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
• Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
• Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

Определяем уровень защиты розетки от пыли и влаги

Виды розеток на 380В

Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.

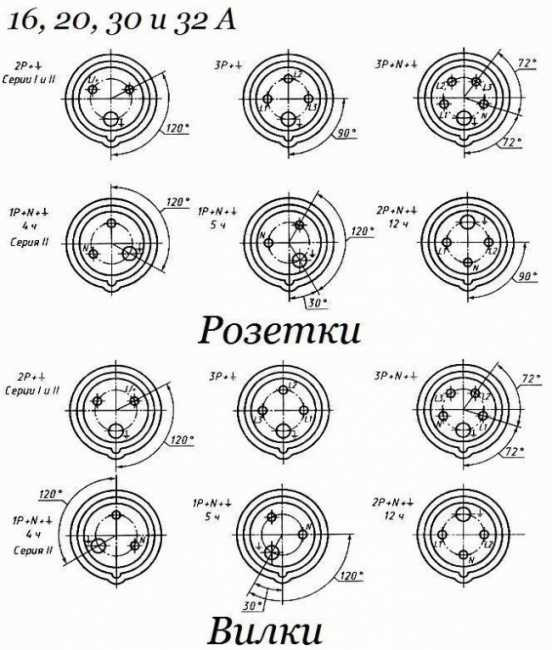

На фото представлено расположение контактов у розеток различных конфигураций

Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.

Итак:

Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.

• Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
• Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Видео-рекомендации по выбору

В первом видео даются общие рекомендации по выбору розеток.

Если вас в первую очередь интересует качество, то советуем обратить внимание на продукцию ведущих европейских брендов:

• Legrand (Франция);
• Schneider-Electric (Франция);
• Simon (Испания);
• Merten (Германия);
• GIRA (Германия);
• ABB (Германия);
• FEDE (Испания);
• Bticino (Италия);
• JUNG (Германия);
• ELSO (Германия);
• Vimar (Италия).

Особой популярностью в России пользуются розетки и выключатели французской фирмы Legrand, а конкретно серия Valena — качество по разумной цене. У Schneider-Electric популярны серии Grossa и Unica.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.
