Виды, характеристики и применение влагозащищенных розеток

Прокладка кабеля

При прокладке кабеля под землей следует иметь в виду, что подобные работы регламентируются ПУЭ (Правилами устройства электроустановок). Если укладка производится прямо в траншею, то единственный разрешенный ПУЭ вариант – специальный бронированный кабель для прокладки в земле (например, ВббШВ, АВБбШв, ПвБбШв). В болотистой местности, на сильнопучинистых и коррозионно активных грунтах укладывать кабели прямо в грунт категорически не рекомендуется. Прокладка других типов кабелей, например ВВГ, возможна только в специальных гофрах или трубах независимо от особенностей почв. Оптимальными для защиты кабеля считаются одностенные и двустенные изделия из ПНД (полиэтилен низкого давления). Этот материал обладает хорошими электроизолирующими свойствами, высокой прочностью и долговечностью, срок его эксплуатации – до 50 лет. Прокладывать кабели в стальных трубах категорически запрещено. При определении трассы прокладки кабеля нужно учитывать требования ПУЭ к безопасным расстояниям до разных объектов. Так, нельзя прокладывать кабели ближе 1 м от коммуникаций: водопровода, канализации, дренажной системы, газопровода. Нежелательно пересечение с другими кабелями и прохождение под участками с большой нагрузкой на грунт или частыми земляными работами. Расстояние до больших деревьев должно составлять не менее 2 м, кустарников – 0,75 м, строений – не менее 0,5 м. Минимальная глубина заложения кабеля по ПУЭ – 0,7 м, на обрабатываемых землях и для кабелей большой мощности ее целесообразно увеличить до 0,9–1 м. При этом следует учитывать, что глубина траншеи должна быть больше, так как на ее дне организуют песчаную подушку толщиной 10 см. Кабель обязательно должен быть цельным, без соединений, по всей длине укладки; гофра или труба также должна быть цельной или с минимальным количеством герметичных соединений. При укладке кабеля надо следить, чтобы он лежал свободно, без натяжения. После окончания работ его засыпают слоем песка 10 см и грунтом. По поверхности почвы прокладывают сигнальную ленту.

Никогда не оставляйте уличные розетки под напряжением, если не используете их. Возьмите себе за правило включать ток непосредственно перед подключением электрооборудования и выключать сразу же, как закончите работу.

Источник

Процесс установки розетки

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

• отвертка крестового типа;
• индикатор для проверки наличия напряжения;
• круглогубцы для работы с оголёнными концами проводов;
• инструмент для удаления изоляции с кабеля;
• лазерный или водяной уровень;
• дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

• первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
• следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
• далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
• после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки

Установка розеток

В зависимости от того, какие точки питания будут использоваться, техника монтажа меняется в некоторых местах.

Монтаж плинтусных розеток

Вмонтированный плинтусный блок розеток

Чтобы прикрепить плинтус с кабель-каналом к стене, нужно выполнить работу поэтапно в такой последовательности:

• С верхней панели бордюра снимают защитную узкую крышку, прикрывающую короб. Ее поддевают отверткой от края.
• Прикладывают плинтус к стене и в соответствии с разметкой (будущим расположением розетки) формируют врезку под подрозетник.
• Плинтус крепят дюбель-гвоздями к стене.
• Монтируют мультибокс.
• Прокладывают кабель и выводят жилы к розетке.
• Остаётся соединить их с клеммами.

В последнюю очередь ставится верхняя крышка розетки, декоративная защитная планка и торцевые заглушки.

Монтаж точки питания на стену

Монтаж плинтусной розетки

В этом случае провода прокладывают в кабель каналы по приведенной выше инструкции. Но в предполагаемом месте установки розетки с обратной стороны плинтуса делают небольшой вырез, чтобы вывести кабель.

Накладную панель (мультибокс) крепят к стене и подводят к ее клеммам жилы проводов.

Остаётся зафиксировать верхнюю декоративную крышку точки питания и поставить заглушки на плинтус.

Кабель-канал поверх плинтуса

Если укладывать провода под пристенный бордюр не хочется или проводка монтируется в деревянном доме, лучше просто использовать кабель-канал. Короб фиксируют параллельно плинтусу на дюбель-гвозди. Предварительно с канала снимают верхнюю крышку. После фиксации короба в него укладывают проводку и сверху надевают защитную панель.

Хвостики кабеля подводят к настенной розетке.

Степени защиты

Защищенные электрические розетки подразделяются:

• на изделия с защитой IP44. Розетки обладают защищенностью от нерегулярно попадающей влаги на изделие. Для защиты в розетке установлены шторки, оберегающие открытые контакты на стене. Монтаж защищенной розетки проводят наверху стены такой высоты, чтобы уберечь электрическое изделие от попадания воды;
• на электрические розетки с IP55. Для установки защищенного изделия подходят столбы на улице, фасады, заборы большой высоты. Исполнение защиты разъемов нужно при поступлении с улицы внутрь прямых осадков и света. Однако установку защищенного от влаги электрического изделия производят на такой высоте, чтобы зимой до нее не доставали сугробы;
• на защищенные изделия с IP65. Одинарные и электрические двойные розетки такой защиты не дают просачиваться в изделие воде и мелким пылинкам. Их установку проводят на высоте стен и на любом уровне с заземлением;
• на розетки, имеющие степень защищенности IP66 и 67. Электрическое изделие полностью защищено от влаги. Установка наверх розеток с заземлением необходима в районах с разнообразными катаклизмами.

Общие правила безопасности

понятно, что для безопасного использования бытовой техники и вспомогательного оборудования необходимо соблюдать банальные правила безопасности при подключении, отключении электроприбора в розетку.

Например, перед тем, как вставить вилку в розетку, осмотрите полость розетки и убедитесь, что в розетке нет посторонних предметов, а также нет ожогов или «темных» пятен на поверхности розетки и рядом с ней на стене поверхность, на которой он установлен.

Если на поверхности видны явные признаки «ожога», любые попытки подключить электрическое устройство к сети должны быть немедленно прекращены, а мешок выключен. После замены розетки

Далее осмотрите сам провод прибора и вилку, убедитесь, что на шнуре нет оголенных участков и потемнений. При обнаружении вышеперечисленных факторов откажитесь от использования данного электроприбора, вызовите специалиста. Или проверьте наличие неисправности самостоятельно, если у вас есть соответствующие навыки.

Вынимая вилку из розетки, рекомендуется, взявшись за поверхность внешней панели розетки свободной рукой, осторожно вытащить вилку из розетки. Если вдруг «выдернуть» вилку из розетки, можно «вытащить» клеммник из розетки. Никогда не пытайтесь заменить розетку

Сначала нужно отключить питание на распределительном щите, затем выключить прибор, снять внешнюю панель розетки и только потом вернуть клеммник в розетку

Никогда не пытайтесь заменить розетку. Сначала нужно отключить питание на распределительном щите, затем выключить прибор, снять внешнюю панель розетки и только потом вернуть клеммник в розетку

Всем известно, что вода – отличное вещество для передачи электрического заряда, поэтому необходимо избегать контакта влаги с токопроводящим элементом сети, которым является розетка. Хотя сама розетка защищена от влаги, это не значит, что электричество не может навредить здоровью человека.

При обнаружении воды возле розетки настоятельно рекомендуем полностью отключить электричество во всем помещении, например, на распределительной щётке вызвать специалиста.

Варианты подключения умных розеток

В зависимости от способа установки все смарт-розетки делятся на два типа:

• Наружные — сзади у них есть стандартная «вилка» и они просто вставляются как переходники или удлинители в любую розетку. К ним, в свою очередь, уже подключают приборы. Главное достоинство в том, что их всегда легко перенести в любое другое место.
• Встраиваемые — монтируются в стандартный подрозетник на этапе ремонта. Внешне их ничего не отличает от обычных розеток, разве что на корпусе бывает специальная кнопка или индикатор.

У смарт-розетки может быть один или несколько пар штепсельных разъёмов, например как у удлинителя Geozon ES-01 White.

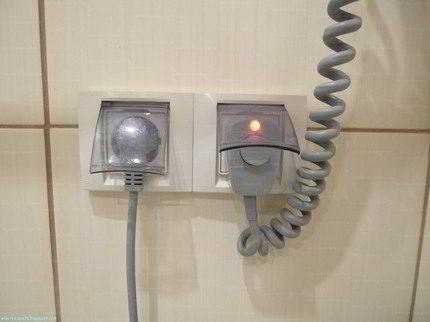

Розетки в ванной комнате: общие требования

В ванной розетки чаще используются для подключения стиральной машины, фена, электробритвы, зеркал с подсветкой, полотенцесушителя и других бытовых приборов. Приборы устанавливаются согласно нормам, указанным в ГОСТе. Помещение делится на зоны – их 4, от 0 до 3. Установка розеток разрешена только в 3 зоне, устройства ставят влагозащищенные класса не менее IPx4.

Высота установки от пола

Стандарты высоты, на которых устанавливаются розетки, равны 0,9 – 1 м от поверхности пола. Но строгих правил нет, и при монтаже руководствуются удобством применения. Некоторая современная документация  устанавливает нормы, кардинально отличающиеся от общепринятых стандартов.

При планировке многоквартирных домов выбирается высота 40-45 см от уровня бетонной плиты (в итоге получается 30-35 см над полом). В требованиях ПУЭ указано максимальное расстояние – 1 м, поэтому монтировать электророзетки можно ниже, но для ванной рекомендуется устанавливать не ниже 0,3 м от пола. В идеале расстояние от 0,5 над уровнем пола.

Нормы установки и правила размещения

Деление ванной комнаты происходит на 3 зоны:

• 0 – там, где вода (душевая кабина, раковина);
• 1 – прилегающие стены, рядом с нулевой зоной;
• 2 – на расстоянии 60 см от краев нулевой зоны;
• 3 – условно безопасная зона, находится за пределами второй зоны.

По нормам ПУЭ устанавливать розетки можно только в третьей зоне. Распределительную коробку лучше поместить за пределами ванной комнаты. Класс влагозащищенности розеток – не ниже IPx4.

Мощность

Розетки отличаются по силе тока, на которую рассчитаны. В ванной используются приборы двух типов:

• для фена, бритвы и других небольших устройств используются устройства на силу тока 8 А;
• для стиральной машины или нагревателей применяются устройства на 16 А.

Розетки должны иметь заземление и влагозащищенный экран.

Степень влагозащищенности как определяется

Степень защиты от влаги – важнейший показатель для розеток, который будет установлен в ванной. Класс влаго- и пылезащищенности маркируется как IP и 2 цифры. Первая цифра определяет степень защиты от пыли и твердых частиц, вторая – от влаги. Для ванных применяются изделия с классом IPx4 и выше – это значит, что розетке не страшны брызги воды, попадающие со всех сторон. На устройстве обязательна крышка и шторки на контактах.

Влагозащищенные розетки для улицы. Обзор возможностей и производителей

Влагозащищенная розетка. На летней террасе, в беседке или просто во дворе с газоном очень часто возникает необходимость в использовании электричества. Особые условия диктуют применения только специальных уличных влагозащищенных розеток. Существуют определенные правила подключения и монтажа таких электроустановок.

Общие правила безопасности

Прежде всего, следует максимально обезопасить использование как самих уличных электророзеток, так и подключенного к ним инструмента и оборудования, поэтому следует соблюдать несколько обязательных правил:

• Под уличную влагозащищенную розетку – отдельный пакетник. Обязательно оборудуйте в щитке автоматический выключатель отдельно под розетки на улице. Им вы будете пользоваться довольно часто;
• Никаких соединений на улице! Цельный кабель от щитка до самой розетки, без соединений и монтажных коробок за пределами помещения;
• Не оставляйте розетки под напряжением. Схема использования уличных влагозащищенных розеток несколько отличается от привычной домашней. Вы должны включать розетку всякий раз, когда намереваетесь пользоваться ею и отключать, после использования. Это продлит срок службы как розетки, так и проводов, а также будет гарантировать максимальную безопасность.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
2. Электроножницы – уход за кустами;
3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
5. Компрессор воздушный – уборка опавшей листвы;
6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

• Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
• Как минимум – двойная оболочка, например АВВГ;
• Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Степени защиты

По степеням защиты, уличные влагозащищенные розетки, имеющиеся в продаже подразделяются на три группы по степеням защиты:

1. IP 44 – защитит только от водяных брызг, т.е. от случайного попадания капель. По сути, вся защита такой розетки заключается в наличии шторки, закрывающей контакты тогда, когда вы ею не пользуетесь. Такую розетку можно монтировать на стену на высоте, достаточной, чтобы на нее не попадали брызги от падающих на почву капель дождя; Розетка ABB с защитой IP44
2. IP 55 – наиболее приемлемый вариант розетки для установки на столбах, на заборе или на внешней стороне беседки, т.к. этот класс защиты обеспечивает уже защиту от струй воды, а значит и безопасность выше. При установке следует учитывать, что такая розетка должна монтироваться выше предполагаемого уровня снега, т.к. длительное воздействие снежного покрова приведет к её поломке; Розетка Legrand с защитой IP55
3. IP 66 – защищает от мощных водяных струй, например на автомойке или при воздействии штормовых волн. В пределах дома или дачного участка такая степень защиты является избыточной, поэтому переплачивать за такую розетку не стоит. Розетка ABB с защитой IP66

Ориентиры выбора устройства для ванной

Переходим непосредственно к самому алгоритму подбора и установки влагостойких розеток для нашего санузла. Как уже отмечалось, классическая нынешняя ванная комната является помещением, где сосредоточено достаточное количество электрических приборов и устройств.

Чтобы не ошибиться в выборе электроустановочного изделия следует учитывать:

1. Класс защиты розетки. Минимум – класс IPX4, оптимально – класс IPX5 или IPX6, все что равно и больше 7 покупать не рационально.
2. Дизайн, цвет и форма. Как говорится: “На вкус и цвет товарищей нет”. Выбирая розетку в ванную, нужно учитывать размер, форму, наличие крышки, заднюю панель и другое, чтобы гармонично вписать изделие в общий антураж помещения.
3. Количество разъёмов. Эталоном считается применение двух многоблочных розеточных разъёмов. Один применяется для подключения крупного оборудования (автоматической стиральной машины, гидромассажных и иных водно-терапевтических системы), второй – для “мелких” электрических бытовых приборов (фен, бритва, сушилка, вытяжка, дополнительная подсветка помещения).
4. Отдельный автомат. Устанавливая влагоустойчивые розетки в ванной, нужно предусмотреть отдельную линию электропитания для них. Кроме того, подключить все эти розетки через блок аварийного отключения в распределительном щите. Розетки должны непременно иметь заземление.

К электропроводке тоже есть особые требования. Материал силовых проводов – медь, укладка кабеля в стене только при наличии специального ПВХ-короба.

Монтаж водоустойчивых розеток производится по правилу 60, то есть изделие необходимо разместить на расстоянии от пола, угла стены, раковины, возможного падения потока воды минимум 60 см

Стоит отметить, что вышеуказанные рассуждения можно легко применять для выбора и монтажа влагозащищенных розеток в подсобных помещений частного дома, подвальных хранилищах, гаражах и т.д. Можно только исключить лишь требование дизайна и “красоты” в отношении внешней декоративной панели розетки.

из Монтаж и подключение влагозащищенной силовой точки аналогичен процессу установки обычной розетки Шаг 1: Первым делом электроустановочное устройство разбираем: снимаем лицевую панель с крышкой, отделяем от корпуса механизм Шаг 2: Перед фиксацией корпуса розетки на стене производим разметку. Затем подходящим к структуре стены крепежом выполняем фиксацию Шаг 3: Срезаем в заглушке отверстие того диаметра, который соответствует аналогичному размеру кабеля. Мы вводим вместе с гофрой, значит срезаем под нее Шаг 4: В прорезанное в корпусе отверстие вводим кабель вместе с гофрой так, чтобы край ее надежно закрепился внутри Шаг 5: Зачистив предварительно по 1 см изоляции с краев проводов, подключает к ним механизм розетки согласно меткам на ее тыльной стороне Шаг 6: Подсоединенный к силовому кабелю механизм погружаем в корпус и закрепляем его там на специальных приспособлениях Шаг 7: Завершив работы по подключению и креплению механизма, устанавливаем лицевую панель с крышкой на положенное ей место Установка влагозащищенной розеткиРозетка в разобранном видеКрепление монтажной части корпусаПодготовка отверстия для ввода кабеляВвод кабеля в прорезанное отверстиеПодключение механизма к кабелюУстановка механизма в посадочное метоКрепление лицевой панели

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.

2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

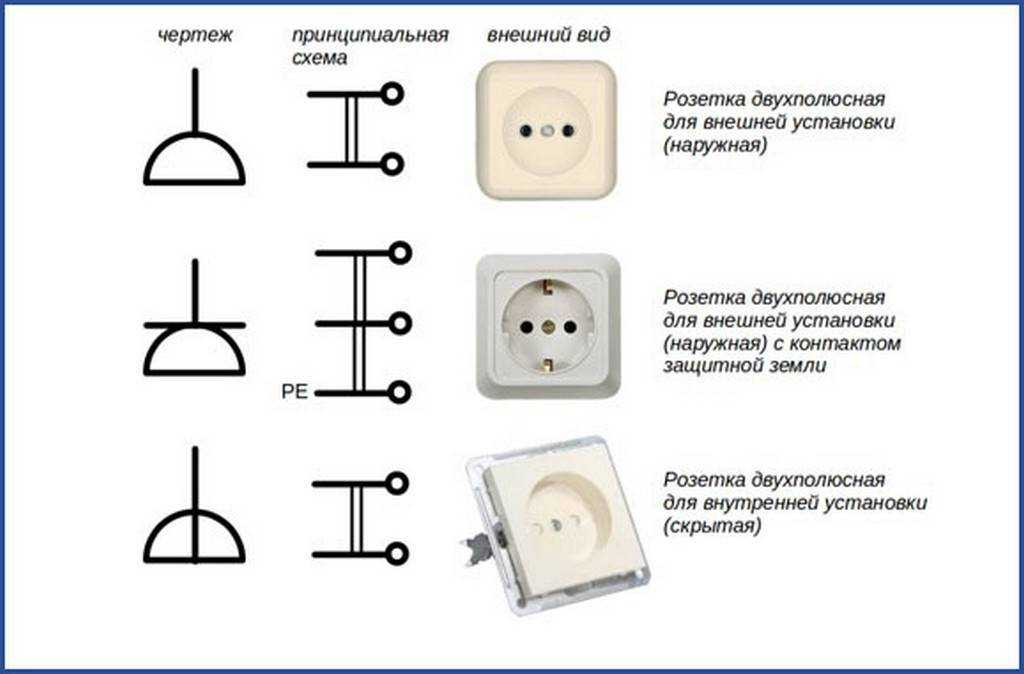

Разновидности электрических розеток

Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

1. По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
2. По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
3. По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

На улице

Также вам необходимо знать, как закрыть от дождя розетки на улице. Если вы планируете организовать несколько электрических точек для улицы, тогда помните, что в этом случае необходимо хорошо позаботиться об их безопасности. Спрятать розетки от неблагоприятных условий может помочь специальный бокс, который будет иметь степень защиты IP67.

Если вы планируете использовать для защиты розетки от дождя пластиковую бутылку, тогда помните о том, что делать это мы не рекомендуем. В этом случае во время эксплуатации своего изделия вы можете столкнуться с ударом током. В крайнем случае использовать подобные конструкции можно будет только в том случае, если розетка будет иметь дополнительную защиту от влаги.

При необходимости вы также можете изучить интересное видео о том, какие существуют идеи маскировки розеток.

Теперь вы точно знаете, как спрятать розетки на кухне, в спальне, или в ванной комнате. Надеемся, что благодаря нашей информации теперь вы подберете что-то интересное и для себя.

как узнать, есть ли заземление в розетке?

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

• пользователя ударило током;
• замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
• контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

1. зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
2. зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
3. зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
4. территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

Выбор кабеля и заземления для душевой кабины

Душевые кабины подключение к электросети является наиболее ответственным этапом. Перед началом подключения электричества вам необходимо правильно подобрать кабель и защитные элементы. При выборе сечения кабеля необходимо прочесть паспорт душевой кабины. Именно в нем обычно указывают рекомендуемые значения. Если вы не нашли там необходимую информацию, тогда можете воспользоваться таблицами в интернете. Марка кабеля обязательно должна быть известной. Это обезопасит вас от приобретения некачественного товара.

Кабель лучше всего подключать от щитка. Это поспособствует разгрузке вашей электрической сети в доме. При подключении проводом не нужно забывать о заземлении. Заземление будет особо важным, если вы используете кабинки, которые имеют металлический поддон. Если вы не найдете стандартных наборов для заземления в комплекте, тогда их нужно будет приобрести отдельно.
