Монтаж электропроводки в ванной комнате

Этапы монтажа проводки

Чтобы электропроводка в ванной была выполнена качественно нужно соблюдать правила монтажа:

1. Перед проведением работ сначала нужно нарисовать схему. Она зависит от того, какие электрические приборы будут размещены в дальнейшем. Если в ванной еще не установлен бойлер или полотенцесушитель, то розетку для этих приборов нужно предусмотреть заранее.
2. Сделайте разметку на стене карандашом или специальным строительным маркером. Для осветительных приборов прокладывать кабель следует в 2 этапа. Сначала он подходит к распределительной коробке, а оттуда идет к каждой лампочке.
3. Согласно разметке, которую вы начертили ранее нужно выполнить штробление стен.
4. После подготовки основы можно начинать разводку электропроводки в ванной комнате. Перед прокладкой проводов обязательно отключите электропитание.
5. Для соединения проводов лучше использовать способ пайки. При необходимости можно воспользоваться термоусадочными трубками или клеммниками.
6. Для крепления проводов в штробах нужно использовать дюбель-хомуты.
7. Подключите кабель к распределительному щитку. Затем можно выполнить подключение УЗО и автоматического выключателя.
8. Заделайте штробы шпатлевкой. Для ванной комнаты специалисты рекомендуют выбирать влагозащищенную шпатлевку.

ПРАВИЛА И НОРМЫ РАСПОЛОЖЕНИЯ ЭЛЕКТРО ОБОРУДОВАНИЯ

Прежде чем приступать к прокладке электропроводки в ванной следует определить расположение приборов относительно зон электробезопасности. Всего их 4, пронумерованные от 0 до 3.

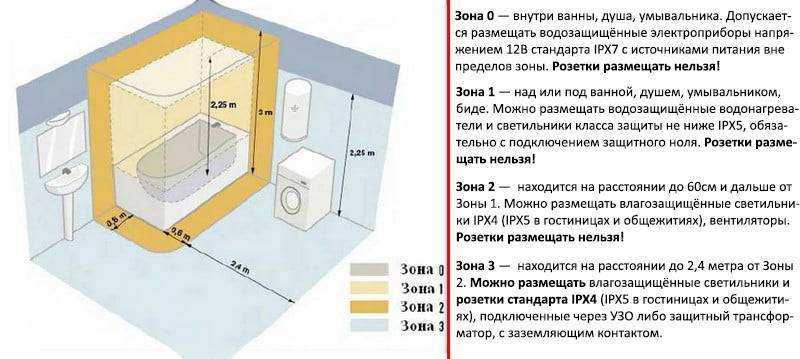

Условное разделение ванной комнаты на зоны электробезопасности:

• 0 — ванная, раковина, душевая кабина и другое сантехоборудование, в объеме которых находится вода;
• 1- стены и потолок, прилегающие непосредственно к сантехоборудованию и находящиеся над ними;
• 2-зона, протяженностью 0,6 м, начинается от края наполненной водой сантехники;
• 3- условно безопасная зона, начинается с расстояния 0,6 м от ванной или душевого поддона.

Разделение объема ванной комнаты на зоны необходимо для определения класса защиты электрооборудования, которое может устанавливаться в помещении, согласно требованиям ПУЭ (п. 7.1.47).

Зона	Класс влагозащиты	Характеристика оборудования
IP X7	Оборудование и электроприборы с рабочим напряжением до 12В. При этом источник питания располагается за пределами зоны
1	IP X5	Накопительные или проточные водонагреватели
2	IP X4 IP X5	Светильники и розетки с классом защиты 2
3	IP X1	Электрооборудование без ограничений

В соответствии с требованиями ПУЭ (п. 1 7.1.40) прокладка электропроводки в ванной комнате допускается как закрытая, так и открытая. Однако во втором случае требуется использование кабелей с дополнительной защитной изоляцией выдерживающей рабочую температуру до 1700С.

При разводке электропроводки в ванной в зонах 0 — 2 недопустима установка распределительных коробок и устройств с открытыми контактами.

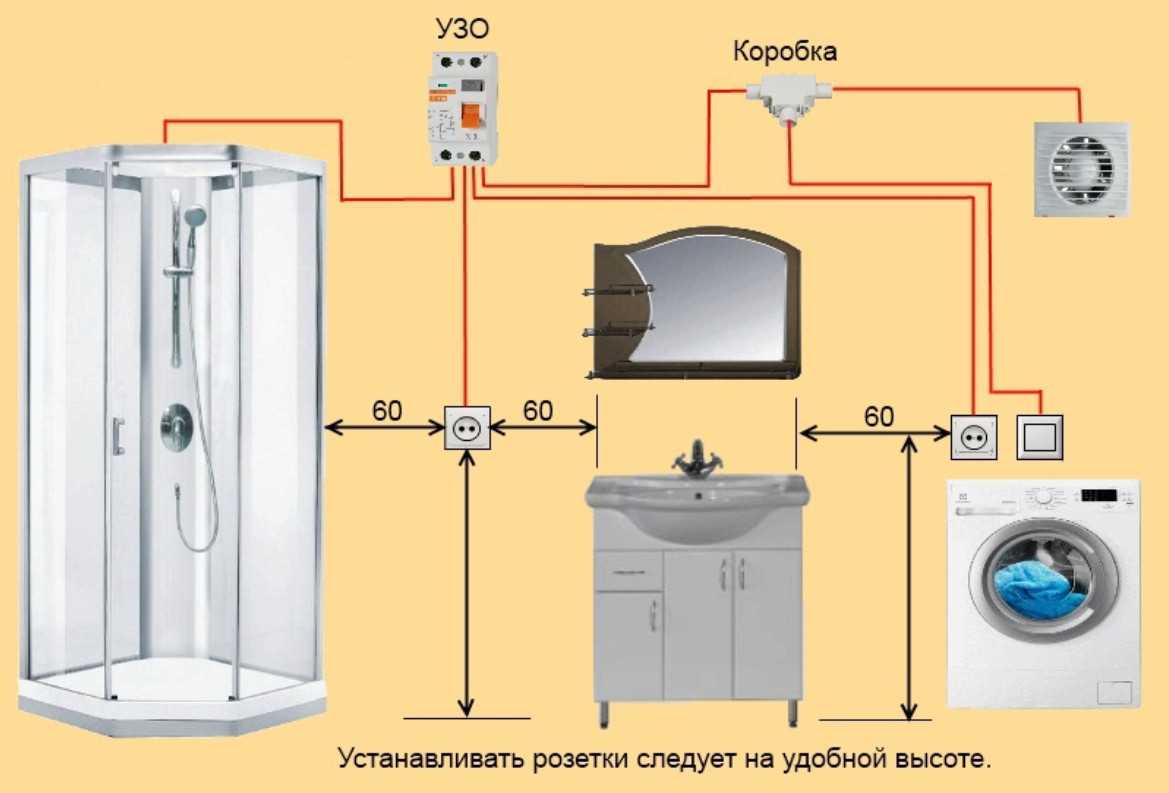

В п. 7.1.48 ПУЭ описаны требования и правила, касающиеся установки розеток, выключателей и светильников. Для жилых домов и квартир допускается установка устройств электроарматуры только в зоне 3, в том числе не ближе 0,6 м от дверного проема душевой кабины.

При этом все розетки необходимо подключать через УЗО (не более 30 мА) или с использованием разделительных трансформаторов, исключающих риск поражения током.

Доп. информация:

более подробно о требованиях и нормативах расположения электроустановочных изделий сказано в ГОСТ Р 50571 п. 701.415.1

При использовании электроарматуры в ванных комнатах стоит придерживаться следующих рекомендаций:

1. Свет в душевую кабину, как и общее освещение помещения ванной лучше реализовать через слаботочные сети с напряжением электропитания 12В. Такая мера защиты описана в ГОСТ Р 50571 и называется «защитой от поражения сверхнизким напряжением»;
2. Корпус выключателей должен иметь класс защиты IPх4, а розетки комплектоваться дополнительными крышками обеспечивающими класс защиты IPх5. Это означает защиту устройства от воздействия брызг и струй воды соответственно с любого направления.

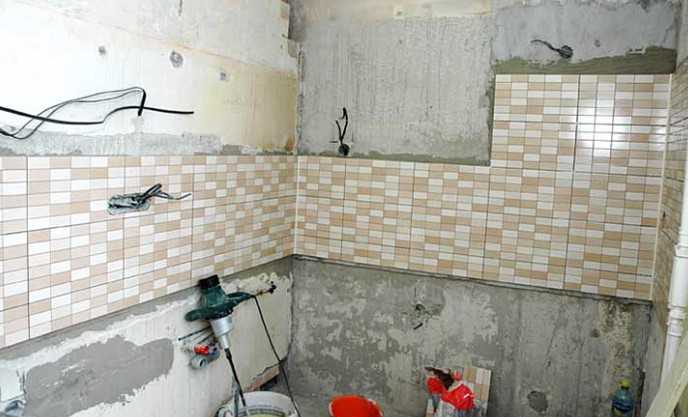

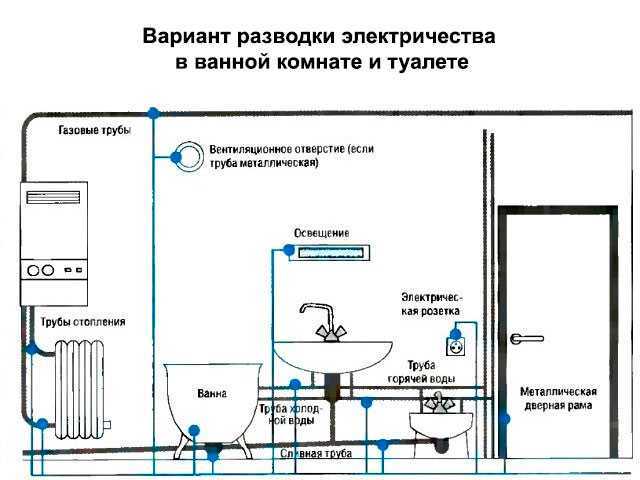

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

1. Между декоративным покрытием и стенкой имеется пустота.
2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Позже производится установка подрозетника с последующим закреплением его с помощью алебастра и прикрепление тройных проводов (одна жила — заземление, другие — ноль и фаза) к розеткам, светильникам и другим приборам.

Демонтаж старой проводки

Как убрать проводку в ванной, оставшуюся в стенах и потолке? Поскольку зачастую в старых домах, построенных десятки лет назад, кабель прокладывался безо всяких технологий и соблюдения норм, электрика в ванной комнате может оставлять желать лучшего. Ввиду этого, вероятней всего, что все кабеля, проложенные в стенах ванной, необходимо будет либо демонтировать, либо обесточить и заизолировать их концы.

В том случае, если ванна и туалет были объединены в одно помещение, то необходимо заменить проводку ванны и туалета вместе взятых. Возможно, что питание к туалету было подведено отдельно, поэтому это стоит учесть при монтаже. Нужно проверять все провода перед отключением, есть ли на них напряжение или нет.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

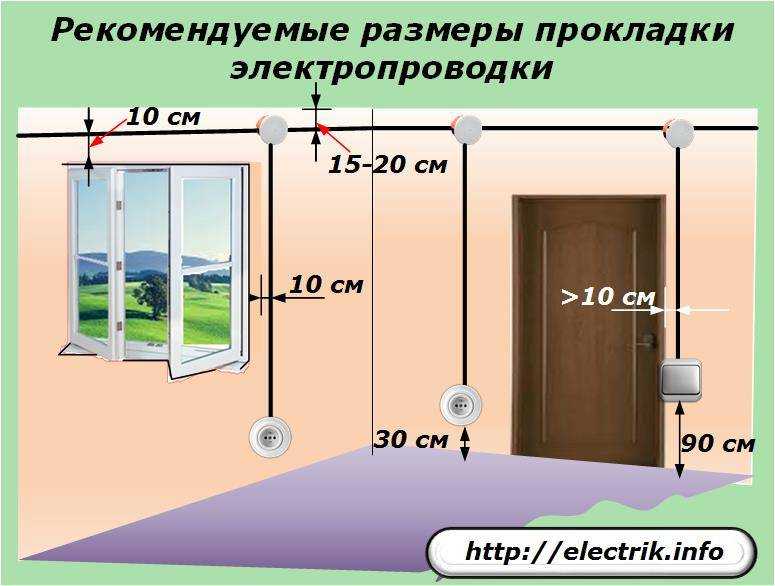

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Схема электрического щитка для подводки электричества в ванную

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

Статья «Осветительные приборы для ванной и туалета» поможет вам подобрать подходящие светильники и лампы, наиболее пригодные для установки в санузлах

О том, как использовать для освещения ванной комнаты нестандартные осветительные приборы – светодиодную ленту, световые плафоны, читайте здесь: http://remontspravka.com/illumceilbathroom

О том, как скомбинировать люстру или светильник с натяжным потолком, узнайте в инструкции на нашем сайте

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.

Распределение линий

Прокладываемые во влажных помещениях линии электропроводки должны быть защищены либо УЗО, либо дифференциальным автоматом. При этом практически на каждую розетку в ванной комнате необходимо устанавливать «персональный» автомат – только такая схема дает гарантии защиты от случайного поражения электрическим током. Сложность в том, что таких линий может «набежать» довольно много:

• розетка для стиральной машины;
• розетка для электрического водонагревателя;
• точка подключения электрической сушилки;
• розетка для фена и электробритвы;
• розетка для подключения насоса ванны с гидромассажем;
• розетка для подключения электрооборудования душевой кабины;

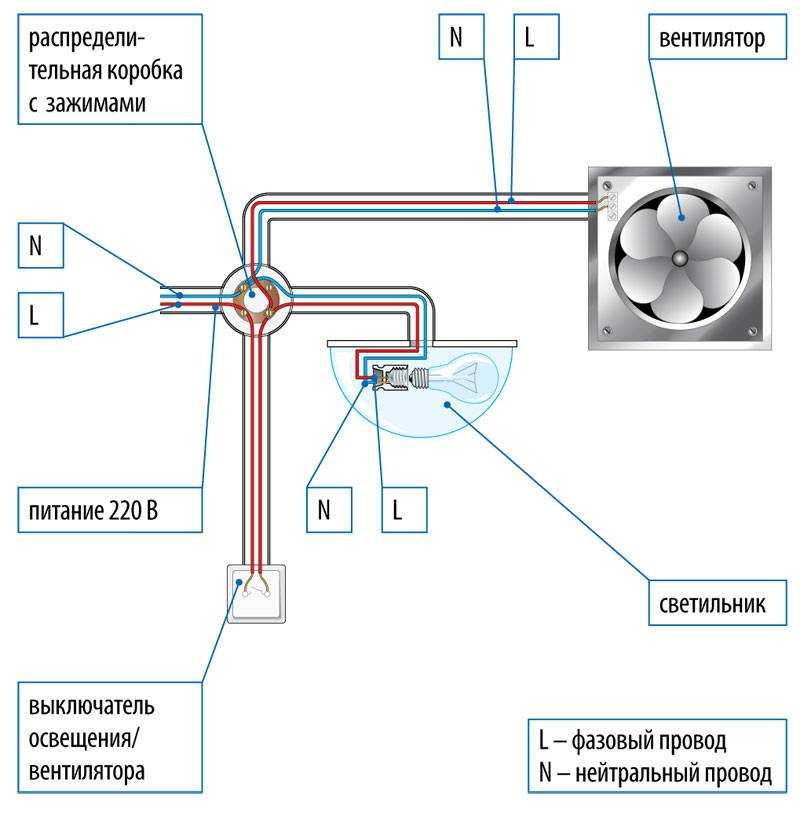

• линия освещения и вытяжного вентилятора;
• линия питания электрического теплого пола.

Такое количество автоматов требует много места в распределительном щите, что приемлемо далеко не всегда, особенно в малогабаритных квартирах. Кроме того, точка размещения автоматических выключателей обычно располагается на достаточно большом удалении от помещения ванной, что ведет к определенным трудностям с одновременной прокладкой большого пучка проводов и кабелей.

И это еще не предел…

Но не все так страшно – задачу можно облегчить одним из двух способов.

1. Розетки объединяются в группы: за базовую принимается одна из линий питания мощного потребителя – чаще всего это стиральная машина. А уже от этой линии запитываются розетки, предназначенные для маломощной нагрузки – фенов, зарядных устройств, электробритв. При этом следует учитывать один не самый очевидный нюанс – подавляющее большинство моделей розеток конструктивно рассчитаны на силу тока 16 А, то есть потребляемая мощность включенного в розетку прибора при напряжении питания 220 Вольт не должна превышать величины 3,3 кВт.
2. При малом количестве «точек» в ванной или санузле и небольшой потребляемой электрооборудованием мощности допустимо поступать еще проще – все розетки и светильники запитываются от одной, но обязательно отдельной линии (чисто «санузловской»). При необходимости в такую схему электропитания допустимо включать встроенный в ванну насос и электросушилку, в самом крайнем случае можно (но все же нежелательно!) «навесить» и стиральную машину. Электрический теплый пол и водонагреватель, как наиболее энергоемкие потребители электроэнергии, в любом случае запитываются отдельной линией каждый.

Для защиты линий от перегрузки устанавливаются автоматические выключатели с током срабатывания не более 10 (освещение) и 16 (розетки) ампер. Вызвано это необходимостью учета не самого очевидного фактора – обычные розетки, используемые для подключения бытового электрооборудования, не рассчитаны на прохождение тока более 16 А (или потребляемую включенным в нее прибором мощность 3,3 кВт). Положение не спасает даже прокладка линий проводами повышенного сечения – розетка все равно останется слабым местом.

Распределение линий, как и вся электрика в ванной, должно проектироваться с учетом минимальности количества необходимых распределительных (распаечных) коробок. В идеале лучше обходиться вообще без них, делая все необходимые соединения проводов в розетках и выключателях. Когда без распредкоробок не обойтись – их размещают либо снаружи ванной, либо на высоте не менее 2,25 см от уровня пола, и обязательно после внешних границ зоны 2.

Распаечная коробка в подрозетнике выключателя.

При необходимости размещения розетки под ванной следует выбирать для нее место максимально удаленное от канализационных и водопроводных труб. Вытяжной вентилятор обычно запитывается от линии освещения и срабатывает одновременно с включением-выключением светильников, однако гораздо удобнее (хотя и немного сложнее технически) запускать его отдельным выключателем.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

О нормативах освещения ванных комнат и туалетов прочитайте в методическом материале на нашем сайте

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. — в зависимости от количества ламп) от выключателя до лампочки.

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Подробнее о том, как сделать проводку для точечных светильников, можете прочитать в другой нашей статье: «Подвесной потолок в ванной комнате. Как установить своими руками. Фото, видео»

О том, какое освещение подходит лучшим образом для натяжных потолков, вам расскажут наши эксперты в рубрике, посвященной натяжным потолкам

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N — на нулевой шине, и зажимают.

Статья «Осветительные приборы для ванной и туалета» поможет вам подобрать подходящие светильники и лампы, наиболее пригодные для установки в санузлах

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.

Принцип разделения внутриквартирной сети – зачем это нужно

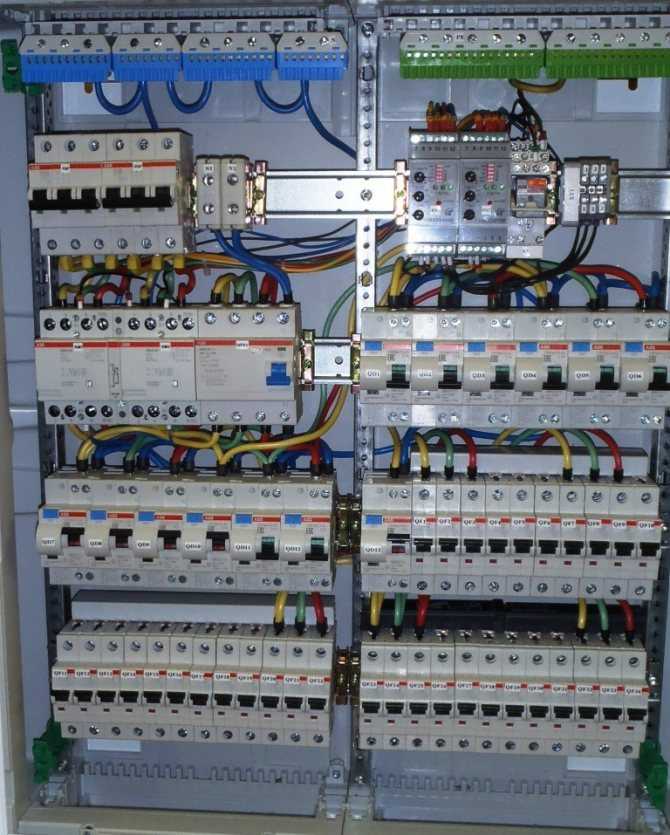

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью. При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает. Давайте разберем подключение каждой группы по отдельности.

Видео

Посмотрите, как можно скрыть провод от светильника в плинтусе:

В этом видео показано, как сделать и спрятать проводку для домашнего кинотеатра:

Мы выбираем обои в милый цветочек или модную снежно-белую отделку, потертую или, наоборот, ультрасовременную мебель, салфеточки, подходящие под шторы и подушечки на стульях — словом, создаем в своем доме особый маленький мир с неповторимым стилем. Но есть вещи, которых никак не избежать в наш век прогресса и которые, пользуясь этим, нахально портят всю бережно создаваемую нами идиллию. К ним относится, например, электроника и бытовая техника. Однако и технику производители стали выпускать в большом ассортименте, подходящем для разных стилей, и во встраиваемых версиях. Другой враг — провода, тянущиеся от этой самой техники по стенам и полу. Тем, кому они нестерпимо мозолят глаз, предлагаем несколько идей по их маскировке.

Все мы знаем, что чаще всего провода прячут под плинтус, а розетки стараются подобрать в цвет отделке и покупают их со специальными крышечками, которые обеспечивают безопасность для детей и более благообразный вид. Но что делать, если, например, к вам пришел новый интернет-оператор и протянул новые провода? Или вы решили переставить телевизор в тот угол комнаты, где нет розетки? Не переделывать же из-за этого весь ремонт? Всегда можно проявить изобретательность и загородить провода, например, декоративным заборчиком. А розетку или новый интернет-роутер загородить каким-нибудь самодельным заслоном, превращающим неблаговидный элемент в арт-объект. На примере снизу — легкий в создании геометричный айсберг.

Чтобы провода лежали за таким заборчиков, не топорщась, нам поможет другой всем известный способ сделать вид проводов более аккуратным — хомуты-стяжки.

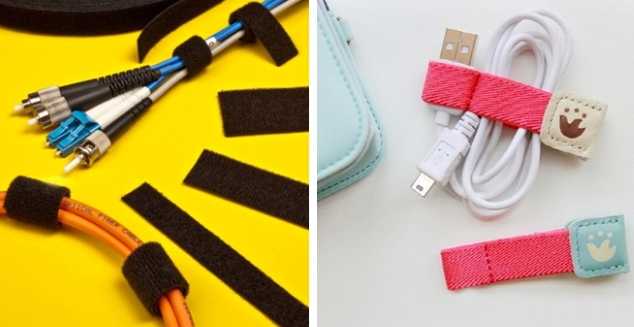

Такие хомутики можно сделать и самим из обычной липучки. Хомуты из липучки в продаже тоже найти довольно легко, их существенное преимущество в многоразовости.

Изготовить самодельные крепления для проводов можно и из канцелярских клипс. Клипсы в качестве хомутов могут еще и обеспечить их фиксацию к стене. Из таких же прищепочек можно сделать и разделитель для входов зарядных устройств.

При всей очевидности идеи пользования хомутами для проводов, не все из нас представляют, насколько они могут быть полезны в обычной жизни. Вот пример того, как меняется вид вашего рабочего стола благодаря этим нехитрым штучкам.

Сейчас в продаже можно найти и очень симпатичные варианты хомутов, например, в виде листочков.

На эту же растительную тему бывают и маскировочные чехлы для проводов.

Обыграть вид тянущихся по комнате проводов можно и с помощью подручных средств, наклеек и собственных рисунков.

Если изоляторы на ваших проводах хоть мало-мальски похожи на эстетические, вы можете и вовсе их не маскировать, а, наоборот, сделать предметом дизайнерского искусства и всеобщего внимания. А вот вам несколько примеров для вдохновения. Особенно подойдет такая идея для интерьеров, стилизованных под лофт.

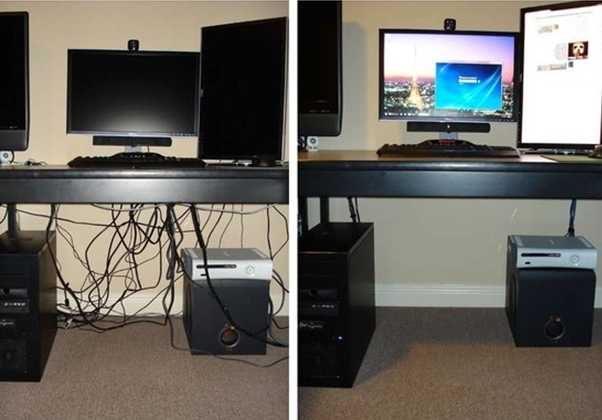

Провода, свисающие с рабочего стола, если ваш стол стоит у стены, можно просто занавесить шторкой.

Или урезонить при помощи специальных подвесных гамачков.

Такое приспособление можно заказать на , откуда еще один гаджет для усмирения перепутывающихся проводков.

Подобные разделители для проводов и входов зарядок вы можете встретить в продаже в виде коробочек.

Однако вовсе не сложно сделать такой разделитель самим, например, из коробки для обуви. Особенно красиво будет смотреться ваш новый настольный девайс, если вы обернете коробку красивой бумагой или тканью.

Проводка в ванной должна быть безопасной и в то же время функциональной. Старый стандарт, когда посередине комнаты установлен светильник, а розетки и выключатели вынесены за пределы помещения, уже давно не практикуется. На сегодняшний день существуют влагозащищенная электрофурнитура и автоматика, которые полностью обезопасят человека от поражения электрическим током. Далее мы поговорим о том, как провести электропроводку в ванной комнате своими руками и какие требования к ней предъявляются.

Основные правила

Для соблюдения безопасности важно соблюдать неотъемлемые правила, это:

• Купить силовой кабель ВВГнгls

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

• расположение кабеля строго вертикально и горизонтально, чтобы легко найти провод в случае обрыва;
• провод должен быть проложен в гофрированном рукаве;
• розетки и выключатели – расположены на высоте не менее 90 см. от чистого пола и не менее 70 см. от ванны, раковины и водопроводных труб;
• на освещение, розетки и вентилятор д.б. отдельные разводки;
• класс защиты должен соответствовать не менее IP44;
• внутри ванной – используются только цельные отрезки проводов, без соединительных элементов;
• использование распределительных коробок внутри ванной комнаты – запрещено;
• заземление.

Как обеспечить электробезопасность — УЗО и другие способы

Для обеспечения безопасности электропитания нужно правильно выбрать кабель. Об этом говорилось в начале статьи. Приоритет при выборе способа прокладывания кабеля отдается скрытому способу.

Не допускается открытая прокладка кабеля в зонах 0 и 1 ванной комнаты.

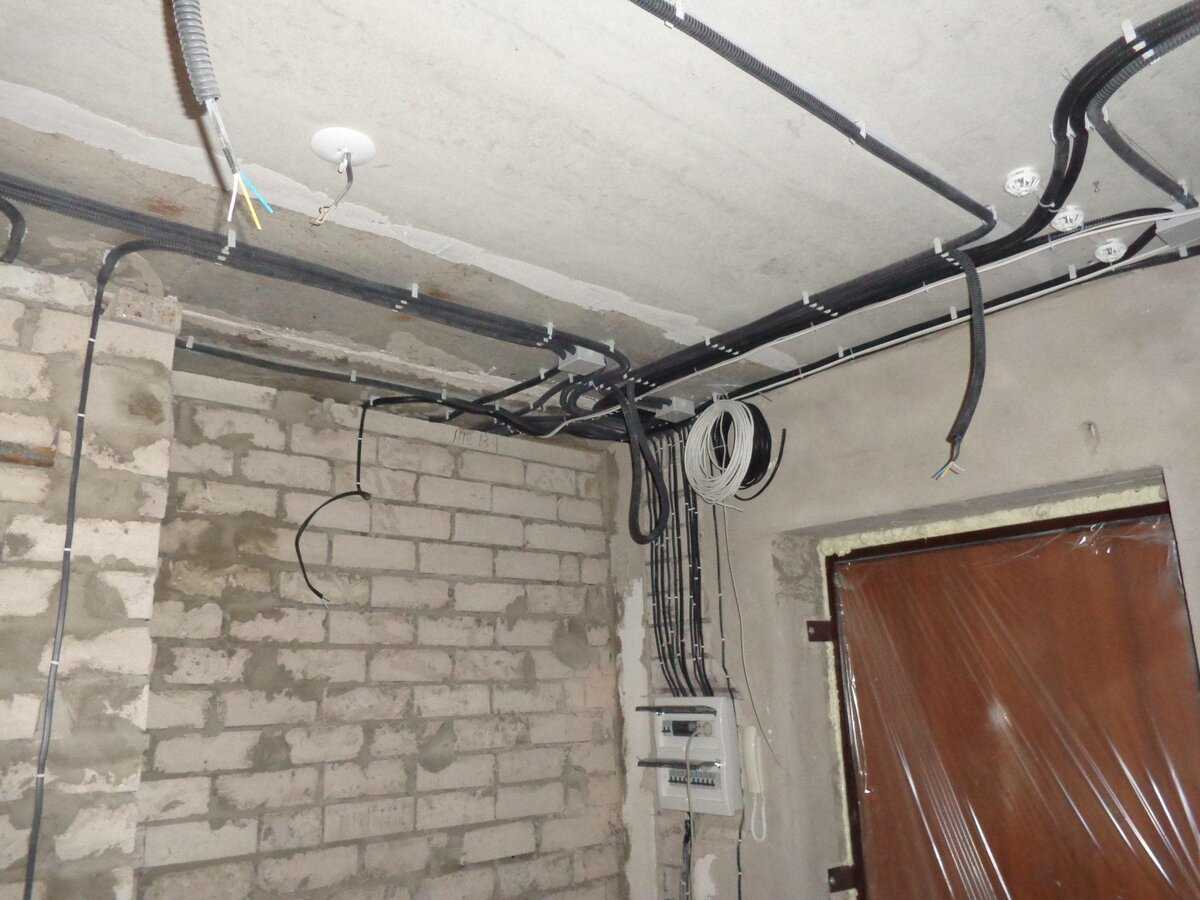

При монтаже электропроводки в ванной комнате открытым способом кабели должны иметь защиту от механических повреждений. Нельзя применять металлические трубы и рукава. Для защиты от повреждений используются рукава или гофрированные трубы.

Осветительные линии и линии, к которым подключаются розетки, защищаются разными автоматическими выключателями. Если предусматривается установка мощных потребителей электроэнергии, организуется их подключение по отдельным линиям. Розетки, установленные в ванной комнате, подключаются через УЗО на 30 мА или разделительного трансформатора.

В квартирном электрощите выделяется отдельный автоматический выключатель для питания ванной комнаты. После этого автомата нужно установить отдельные автоматы, защищающие цепи питания, освещения, розеток. При необходимости это позволит быстро отключить электропитание в ванной комнате в случае проблем с проводкой.

При выполнении электропроводки в ванной комнате своими руками нужно помнить об обеспечении электробезопасности. Получить удар электрическим током можете не только вы, но и члены семьи. Проверка квартир надзорными органами на предмет электробезопасности не проводится, поэтому вся ответственность за правильную организацию электропроводки лежит на ее исполнителях.

Для предотвращения непоправимого следует соблюдать требования нормативно-технических документов.

Многие считают, что сделать электропроводку в ванной может только электрик. Конечно, у проводки в ванной комнате много особенностей, но сделать ее реально своими руками. Как, читайте ниже.

Электропроводка в ванной

Основные требования к электропроводке в ванной:

• выбирайте светильники, которые работают от безопасного напряжения – 12В. В этом случае вам подойдут светодиодные лампы. Они долговечны и определяют минимум электроэнергии.
• все элементы проводки обязательно должны быть защищены от влаги.
• линия должна иметь контур заземления.
• на группу светильников и розеток должна быть установлена УЗО и автоматический выключатель.

Можно использовать наружную и скрытую прокладку кабеля по стенам. При открытом монтаже желательно выбирать кабель, который соответствует маркировке, чтобы он был предназначен для помещений с повышенной влажностью.

Если вы выполните все требования, то в дальнейшем не столкнетесь ни с какими проблемами относительно электробезопасности.
