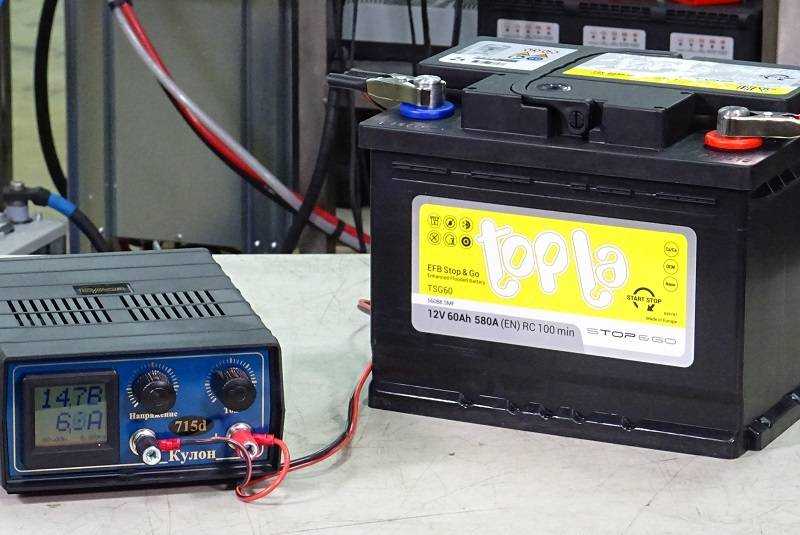

Как правильно зарядить необслуживаемый аккумулятор

Технические характеристики и особенности конструкции

Выходное напряжение средней тяговой АКБ, как правило, составляет 12 В. В розничной продаже можно встретить батареи с жидким электролитом и с содержанием электролита в виде геля (гелевый аккумулятор).

Если электролит жидкий, такая АКБ отличается простотой ремонта, в случае его необходимости. Также и ее техническое обслуживание не представляет особого труда. Если внутреннее устройство (в частности, стальные пластины) тяговой батареи оказались поврежденными при условии сохранности корпуса, достаточно просто заменить электролит для того, чтобы вновь привести ее в рабочее состояние.

Кроме того, АКБ с жидким электролитом гораздо дешевле гелевых

Это тоже может сыграть существенную роль при выборе, несмотря на то, что следует соблюдать определенную осторожность при работе с таким источником питания

Гелевые тяговые АКБ стоят дороже. Но при этом им не нужны какие-то особые условия для зарядки и те технические манипуляции, которые бывает нужно проделывать с батареями, содержащими жидкий электролит. Гелевые аккумуляторы не случайно называют универсальными — по причине уникальности их состава, обеспечивающего максимальное удобство и абсолютную безопасность в применении.

Плюсы данной конструкции состоят в том, что у такой АКБ фактически отсутствует риск разгерметизации. Густое гелевое содержимое не предусматривает наличия в ней какого-либо отверстия для восполнения запасов электролита. Емкость таких батарей значительно выше, они более устойчивы к перепадам температур. В отличие от аккумуляторов с жидкой составляющей, они не требуют никакого дополнительного обслуживания. Гелевый электролит не нужно добавлять или заменять другим.

Поскольку гелевая структура такого аккумулятора является малотекучей, его можно без проблем наклонять в разные стороны, не опасаясь того, что электролит может быть при этом поврежден. Поэтому гелевые АКБ различных модификаций особенно удобны при использовании на воде, как для небольших, так и для более крупногабаритных судов.

Эти аккумуляторы не боятся вибрации и влаги. Они могут работать в экстремальных условиях, даже под водой, при минимальной температуре в -30°С. Их корпус выполнен из прочных полимерных материалов, что лишний раз способствует предотвращению разгерметизации.

Почему нельзя заменить 12-вольтовую батарею на электромобиле?

Есть несколько причин, по которым 12-вольтовая батарея в вашем электромобиле не может быть заменена.

безопасности: Если ваш электромобиль попал в аварию и через него проходило высокое напряжение, это могло привести к катастрофе. Итак, чтобы решить эту проблему, в каждом электромобиле есть разъем. Контактор представляет собой специальный переключатель, который соединяет литий-ионную батарею с высоковольтной подсистемой и питается от 12-вольтовой батареи. В случае аварии контактор отключает литий-ионный аккумулятор от высоковольтной подсистемы, защищая автомобиль. Кроме того, использование высоковольтных цепей для питания низковольтных систем через трансформаторы может привести к прокладке в автомобиле дополнительных высоковольтных проводов, что сделает обслуживание опасным.

• Слить аккумулятор: Несмотря на то, что низковольтные системы автомобиля потребляют меньше энергии, они всегда включены. Даже когда ваш автомобиль выключен, эти системы ищут события, вызывающие срабатывание, такие как приближение брелка или внешние движения рядом с автомобилем, чтобы либо разблокировать автомобиль, либо включить сирену для его защиты. В результате эти маломощные системы в вашем электромобиле постоянно разряжают аккумулятор, и лучше всего иметь 12-вольтовый аккумулятор, подключенный к системам, поскольку использование высоковольтного аккумулятора приведет к его постоянной разрядке.
• Устойчивость к изменениюЭлектромобили изменили все в трансмиссии автомобиля, но внутри все осталось прежним. Будь то комбинация приборов или информационно-развлекательная система, интерьер электромобиля очень похож на салон автомобиля, оснащенного двигателем внутреннего сгорания. В результате большинство электрических деталей закупается у одних и тех же поставщиков, поскольку разработка новых деталей для высоковольтных батарей была бы неудобной и дорогостоящей.

Учитывая все вышеперечисленные моменты, имеет смысл иметь на электромобиле старый 12-вольтовый аккумулятор. Сказав это, что происходит, когда ваш автомобильный аккумулятор выходит из строя? Проверять Несколько способов бесплатно зарядить электромобиль.

Какие ещё имеются варианты ЗУ для АКБ

Рассмотрим ещё несколько вариантов самостоятельных зарядных устройств для аккумуляторов.

Использование зарядки от ноутбука для АКБ

Один из самых простых и быстрых способов оживления севшего аккумулятора. Для реализации схемы оживления АКБ с помощью зарядки от ноутбука понадобятся:

1. Зарядное устройство от любого ноутбука. Параметры зарядных устройств составляют 19 В и ток около 5 А.
2. Лампа галогеновая мощностью 90 Вт.
3. Соединительные провода с зажимами.

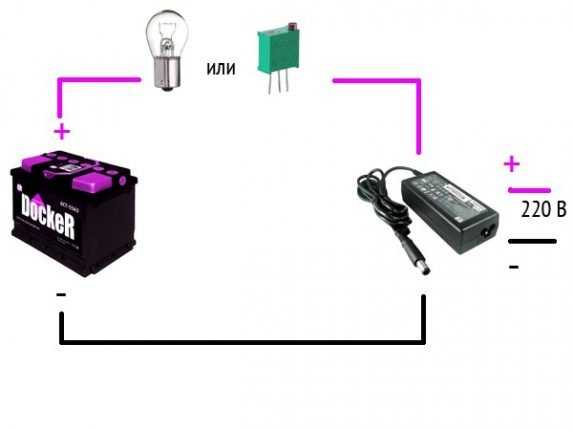

Переходим к реализации схемы. Лампочка используется для того, чтобы ограничить ток до оптимального значения. Вместо лампочки можно использовать резистор.

Зарядку для ноутбука также возможно использовать для «оживления» автомобильного аккумулятора

Собрать такую схему не составляет большого труда. Если зарядку от ноутбука не планируется использовать по назначению, то штекер можно отрезать, после чего подключить к проводам зажимы. Предварительно при помощи мультиметра следует определить полярность. Лампочка включается в цепь, которая идёт на плюсовую клемму аккумулятора. Минусовая клемма от АКБ подключается напрямую. Только после подключения устройства к АКБ можно осуществлять подачу напряжения на блок питания.

ЗУ своими руками из микроволновой печи или аналогичных приборов

С помощью трансформаторного блока, который имеется внутри микроволновки, можно сделать ЗУ для АКБ.

Пошаговая инструкция изготовления самодельного зарядного устройства из трансформаторного блока от микроволновки представлена ниже.

1. С микроволновки нужно снять трансформаторный блок.
2. Удалить вторичную обмотку, после чего заменить её на изолированный провод сечением свыше 2 мм2 .

3. Определиться с необходимым количеством витков, которые нужно сделать при помощи изолированного провода. Выяснить необходимое значение можно экспериментальным путём. Для этого необходимо намотать 10 витков, после чего измерить выходное напряжение. К примеру, если его значение будет составлять 2 В, то для достижения 14,5 В понадобится сделать около 70 витков. Выходное напряжение будет зависеть от сечения используемого провода.

4. Для реализации схемы понадобится диодный мост и мощный конденсатор.
5. По желанию в цепь можно включить амперметр, который будет показывать ток.

Схема подключения трансформаторного блока, диодного моста и конденсатора к автомобильному аккумулятору

Сборку устройства можно осуществлять на любом основании

При этом важно, чтобы все конструкционные элементы были надёжно защищены. При необходимости схему можно дополнить выключателем, а также вольтметром

Бестрансформаторное зарядное устройство

Если поиски трансформатора завели в тупик, то можно воспользоваться простейшей схемой без понижающих устройств. Ниже представлена такая схема, которая позволяет реализовать ЗУ для аккумулятора без использования трансформаторов напряжения.

Электрическая схема ЗУ без использования трансформатора напряжения

Роль трансформаторов выполняют конденсаторы, которые рассчитаны на напряжение величиной 250В. В схему следует включить минимум 4 конденсатора, расположив их параллельно. Параллельно конденсаторам в цепь включается резистор и светодиод. Роль резистора заключается в гашении остаточного напряжения после отключения устрйоства от сети.

В цепь также включается диодный мост, рассчитанный на работу с токами до 6А. В схему мост включается после конденсаторов, а к его выводам подключаются провода, идущие на АКБ для зарядки.

Зарядка гелевых аккумуляторов

Гелевые аккумуляторы довольно восприимчивы к силе тока и напряжению, поэтому зарядка такого источника питания требует регулировки данных характеристик. Устройства, которыми традиционно заряжают свинцово-кислотные АКБ для зарядки Gel-аккумулятора не подойдут. Поэтому вопрос о том, как правильно заряжать гелевый аккумулятор, стоит подробно рассмотреть подробнее.

Как правильно зарядить гелевый АКБ?

Чтобы правильно зарядить gel-батарею необходимо использовать силу тока равную 10% от ёмкости аккумулятора. Например, АКБ 60 Ач надо заряжать током в 6 ампер. Для срочной подзарядки можно использовать 30%, то есть 18А максимум для указанной ёмкости. На корпусе АКБ есть наклейка, на которой указан рекомендованный максимальный ток зарядки для определённой модели — Max initial current (№1 на фото ниже)

Важно и значение напряжения  — оно не должно превышать 14,5В. В противном случае внутри батареи начнётся процесс разрушения — гель будет становиться более жидким и утратит свои свойства

Рекомендованное значение напряжения при зарядке указывается производителями на наклейке после слов Cycle use (№ 2 на фото выше). В таком режиме для полного заряда аккумулятора потребуется 10–12 часов.

Обращаем ваше внимание, для гелевых аккумуляторов предусмотрена возможность режима зарядки для сохранения энергии. Такой способ используется в рамках обслуживания источника питания и рекомендован для периодической подзарядки АКБ

Каким напряжением можно заряжать источник питания для поддержания его работоспособности, указано также на наклейке в строке Standby use (№ 3 на фото выше).

Какая нужна зарядка для гелевых аккумуляторов?

Современный рынок предлагает большое количество всевозможных зарядных устройств для аккумуляторов. Однако стоит помнить, что только свинцово-кислотные могут заряжаться от любого оборудования.

Гелевые источники питания требовательны к напряжению и силе тока, поэтому использование нерегулируемых зарядок может испортить АКБ. Давайте разберёмся, какое зарядное устройство необходимо для обслуживания гелевого аккумулятора.

• Отключение тока после того, как закончится зарядка и защита от перегрева.
• Стабильность напряжения.
• Температурная компенсация — параметры зарядки должны корректироваться в зависимости от температуры аккумулятора и окружающей среды.
• Регулировка тока.

При резком изменении напряжения, превышении силы тока или температуры гелевый источник питания выходит из строя.

Производители рекомендуют осуществлять зарядку источника питания поэтапно:

1. с увеличением напряжения;
2. снижение тока зарядки;
3. минимальные значения тока и напряжения.

Таким образом, для зарядки гелевых аккумуляторов необходимы импульсные зарядные устройства, которые позволяют регулировать силу тока и напряжение, а также имеют функцию отключения тока.

Конструкция автоматического зарядного устройства

Простейший образец зарядного приспособления конструктивно включает в себя главную деталь — понижающее трансформаторное устройство. В этом элементе производится снижение параметра напряжения с 220 до 13,8 вольт, которое требуется для восстановления заряда аккумулятора. Но трансформаторное устройство может снижать только эту величину. А преобразование переменного тока на постоянный осуществляется специальным элементом — диодным мостом.

Каждое зарядное устройство должно быть оборудовано диодным мостом, поскольку эта деталь выпрямляет значение тока и позволяет разделить его на плюсовой и минусовой полюса.

В любой схеме за этой деталью обычно устанавливается амперметр. Компонент предназначен для демонстрации силы тока.

Простейшие конструкции зарядных приборов оборудуются стрелочными датчиками. В более усовершенствованных и дорогих версиях используются цифровые амперметры, а кроме них электроника может дополняться и вольтметрами.

Некоторые модели приборов позволяют потребителю изменять уровень напряжения. То есть появляется возможность заряда не только 12-вольтных аккумуляторов, но и батарей, рассчитанных на работу в 6- и 24-вольтных сетях.

От диодного моста отходят провода с положительным и отрицательным клеммным зажимом. С их помощью выполняется подключение оборудования к батарее. Вся конструкция заключается в пластиковый либо металлический корпус, от которого отходит кабель с вилкой для подключения к электросети. Также из устройства выводятся два провода с минусовым и плюсовым клеммным зажимом. Для обеспечения более безопасной работы зарядного оборудования схема дополняется плавким предохранительным устройством.

Пользователь Артем Квантов наглядно разобрал фирменный прибор для подзарядки и рассказал о его конструктивных особенностях.

Сборка устройства

Все стандартные действия сборки не будем описывать, отметим лишь основные моменты. Транзистор надо размещать на теплоотвод. Почему? Потому что схема линейная и при больших токах транзистор будет сильно нагреваться. Из чего изготовить радиатор? Его можно сделать из обычного алюминиевого уголка и закрепить непосредственно на вентилятор блока питания. И, несмотря на то, что по размерам радиатор достаточно небольшой, благодаря интенсивному обдуву он прекрасно справится со своей задачей.

К радиатору прикручивается через термопасту транзистор, в этой схеме он используется полевой, N-канальный IRFZ44 с максимальным током 49 А. Так как радиатор изолирован от основной платы и корпуса, то транзистор приворачивается напрямую без изоляционных прокладок.

Плату стабилизатора через латунную стойку закрепляется на этот же алюминиевый уголок. Для регулировки выходного тока используется переменный резистор на 5 кОМ. Провода, чтобы не болтались, фиксируются пластиковыми стяжками.

В результате, должна получиться следующая схема подключения данного стабилизатора для зарядного устройства.

Блок питания может быть абсолютно любым, как компьютерным блоком питания, так и обычным трансформатором. Шнур для подключения в розетку используется обычный компьютерный.

Всё готово. Можно теперь использовать такой регулируемый стабилизатор напряжения для зарядного устройства. Надо отметить схема простая и недорогая: одновременно выполняет функции стабилизатора и зарядного устройства.

Как зарядить свинцовый аккумулятор проще и безопаснее всего?

С амый простой и безопасный метод зарядки свинцового аккумулятора — это метод I-U (ток — напряжение). Сначала аккумулятор заряжают постоянным током, а после достижения заданного напряжения, заряжают аккумулятор, поддерживая на нем, постоянное напряжение.

К акой величины должен быть начальный ток зарядки аккумулятора? Для большинства стационарных свинцовых аккумуляторов этот ток написан на корпусе. Максимальная величина зарядного тока составляет от 0.2 до 0.3 емкости аккумулятора. Например, если емкость аккумулятора равна 100 А*час, то ток заряда такого свинцового аккумулятора не может превышать 20 А или 30 А (это решает производитель). Самая старая и самая распространенная рекомендация относительно зарядного тока свинцового аккумулятора: «10 процентов от емкости», верна и сегодня. Любой свинцовый кислотный аккумулятор можно заряжать, начиная зарядку с таким током, без боязни как-то повредить аккумулятор.

К аким должно быть конечное напряжение при зарядке свинцового аккумулятора методом I-U ? Максимальное напряжение не должно превышать 2.3 ± 0.023 В на каждый элемент аккумулятора. Т.е. для свинцового аккумулятора с номинальным напряжением 12В, конечное напряжение зарядки не должно превышать 13.8 ± 0.15 В. Метод I-U чаще применяется при работе аккумуляторов в буферном режиме, поскольку под напряжением 13.8 ± 0.15 В современные герметичные свинцовые кислотные аккумуляторы могут находится на протяжении всего своего ресурса.

С колько времени занимает зарядка свинцового аккумулятора — методом I-U ? В зависимости от начального тока. Если начальный ток равен 20% емкости аккумулятора, то за 5-6 часов аккумулятор заряжается примерно до 90% своей емкости. После перехода к режиму постоянного напряжения, ток зарядки аккумулятора быстро падает и полная зарядка аккумулятора занимает примерно сутки. Есть ли более быстрые способы зарядки свинцовых аккумуляторов? Да, есть, и сейчас мы рассмотрим один из них.

Технология скоростной зарядки↑

Существует быстрый способ зарядки аккумулятора, в рамках которого можно за 6 часов добиться полного восстановления заряда. Это актуально для батарей, использующихся в циклическом режиме, в том числе, на электровелосипедах и прочей технике.

Данная технология предполагает, 2 этапа:

• сначала нужно заряжать изделие постоянным током, пока напряжение не достигнет 14,5 (плюс-минус 0,2) вольта (параметры указаны для батарей, чье номинальное напряжение равно 12 В);
• затем нужно отсоединить зарядное или перевести его в режим функционирования, когда поддерживается напряжение 13,8 (плюс-минус 0,15) вольт.

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

↑ Наладка

При наладке ЗУ желательно воспользоваться осциллографом, он позволит увидеть импульсы в контрольных точках и поможет нам значительно сэкономить время. Проверяем монтаж на наличие ошибок. К выходным клеммам подключаем аккумуляторную батарею (далее — АКБ). В первую очередь проверяем наличие генерации на выводе № 5 генератора пилообразного напряжения МС (Рис. 9).

Проверяем наличие указанных напряжений согласно схемы (Рис. 5)на выводах № 2, № 13 и № 14 микросхемы МС1. Движок резистора R14 устанавливаем в положение максимального сопротивления, и проверяем наличие импульсов на выходе микросхемы МС1, на выводах № 8 и № 11 (Рис. 10).

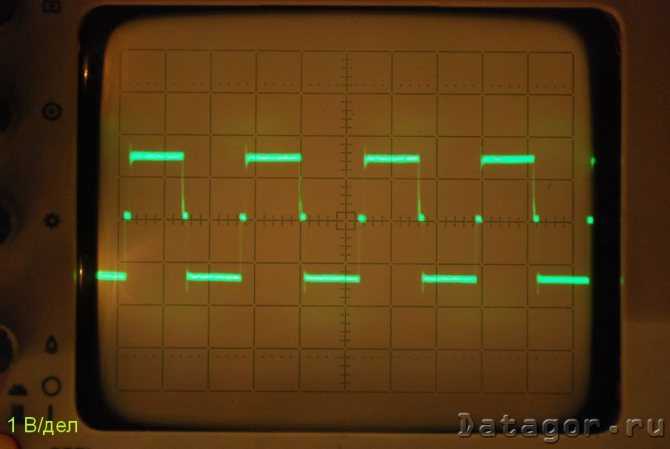

Также проверяем форму сигнала между выводах № 8 и № 11 МС1 (Рис. 11), на осциллограмме видим паузу между импульсами, отсутствие симметрии импульсов может говорить о неисправности базовых цепей драйвера на транзисторах VT1, VT2.

Проверяем форму импульсов на коллекторах транзисторов VT1, VT2 (Рис. 12),

, а также форму импульсов между коллекторами этих транзисторов (Рис. 13).

Отсутствие симметрии импульсов может говорить о неисправности самих транзисторов VT1, VT2, диодов VD1, VD2, перехода база-эмиттер транзисторов VT3, VT4 или их базовых цепей. Иногда пробой перехода база-эмиттер транзистора VT3 или VT4 приводит к выходу из строя резисторов R22, R25, диодного моста VDS1 и только потом к перегоранию предохранителя FU1.

Левый, по схеме, вывод резистора R14 подключаем в источнику образцового напряжения на 16 В (почему именно 16 В — чтобы скомпенсировать потери в проводах и на внутреннем сопротивлении сильно сульфатированной АКБ, хотя можно и 14,2 В). Уменьшая сопротивление резистора R14 до момента пропадания импульсов на выводах № 8 и № 11 МС, точнее в этот момент пауза становится равной полупериоду повторения импульсов.

В каких случаях восстановление АКБ нецелесообразно

Сразу нужно отметить, что в большинстве случаев вышедшие из строя гелевые аккумуляторы не подлежат восстановлению (вздутие, разрушение пластин и т. п.). В такой ситуации не стоит возиться с ними и проще купить новый.

• Вздутие. Вздутие одной или нескольких банок говорит о том, что гель с электролитом отслоился от свинцовых пластин. Эта АКБ уже не подлежит восстановлению и ей прямой путь на свалку. Определить вздутие можно визуально;
• Разрушение пластин. Часто такое происходит в результате длительной эксплуатации бесперебойников в плохо проветриваемом месте. В результате длительного воздействия повышенной температуры содержимое банок разрушается, включая стекловолокно, гелевый электролит и сами пластины. В особо запущенных ситуациях внутри остаётся одна угольная труха. Чтобы выявить данную проблему, потрясите гелевый аккумулятор и прислушайтесь. Если внутри что-то болтается, то батарее место на свалке. Восстанавливать её бесполезно. Можно также посветить и заглянуть внутрь отверстий банок. Если пластины визуально неразличимы, то АКБ отслужила своё.

На фото ниже можно видеть гелевые аккумуляторы не подлежащие восстановлению:

Не подлежащие восстановлению АКБ

Гелевый аккумулятор с разрушившимися пластинами

О тиристорном выпрямлении

Область применения управляемых тиристорных выпрямителей ограничена из-за создаваемых ими больших коммутационных помех на выпрямленном напряжении. Но в ЗУ эти помехи не помеха, АКБ погасит. Зато по прочим свойствам тиристорные выпрямители для заряда АКБ не просто подходят, но подходят идеально.

Дело в том, что после тиристорного выпрямления без сглаживания зарядный ток на АКБ подается короткими импульсами с обрезанным фронтом увеличенной (но не чрезмерно) амплитуды. Как следствие, зарядка для авто аккумулятора с тиристорным выпрямителем дает десульфатирующий эффект без каких-либо дополнительных премудростей

И, что тоже важно, вероятность ухода АКБ в саморазогрев при заряде от тиристорного ЗУ на порядок меньше: ненужная электрохимия успевает рассосаться в промежутках между импульсами. Еще плюс такой же, как у диодов Шоттки: радиатор для пары тиристоров нужен той же площади, что для сборки Шоттки. Простоты ради тиристорные ЗУ часто строят по схеме однополупериодного выпрямления, см

рис.:

Простоты ради тиристорные ЗУ часто строят по схеме однополупериодного выпрямления, см. рис.:

Тиристорные зарядные устройства для автоаккумуляторов с однополупериодным выпрямлением

Нижняя схема самая дешевая, т.к. для управления силовым тиристором вместо маломощного тиристора используется его аналог на транзисторах, он вдвое-втрое дешевле. Схема справа вверху самая дорогая из-за совсем недешевого промышленного тиристора Т122-25, к которому нужен еще и антишумовой фильтр C1T1C2. В остальном эти ЗУ равноценны.

Недостаток у однополупериодных тиристорных ЗУ один, но фатальный – то самое однополупериодное выпрямление. Половина первичных полуволн тока пропадает. Чтобы не затягивать заряд вдвое, приходится соотв. увеличивать амплитуду зарядного импульса. Она выходит за допустимые пределы, и преимущества тиристорного выпрямления сводятся на нет. Наоборот, однополупериодное тиристорное ЗУ опаснее для АКБ, чем диодное.

Схемы ЗУ для автоаккумуляторов с двухполупериодным тиристорным выпрямлением сохраняют все его достоинства и лишены указанного выше недостатка. Но подход к построению тиристорного выпрямителя нужен соответственный. Напр., схема слева на рис. – типично любительская. Выпрямитель сделан аналогично диодному мосту, что вдвое увеличивает падение напряжения на нем и требует пары совсем ненужных довольно дорогих компонент. Коммутационные помехи от такого ЗУ сильные, и нужно мотать нетиповой трансформатор.

Схемы тиристорных зарядных устройств для автоаккумуляторов с двухполупериодным выпрямлением

Близка к оптимальной для тиристорных схема известной автозарядки Amperus, справа на рис. Ее авторы позаботились и о хорошей антишумовой развязке цепей управления, что позволяет использовать Amperus в квартире. Единственный небольшой недостаток – ток и напряжение заряда взаимозависимы, т.к. выставляются совместно резистором на 1 кОм. Поэтому использовать Amperus желательно с УЗ (см. выше).

Автоматизированный зарядный выпрямитель серии вза

Имеется щелочной тяговый аккумулятор номинальным напряжением 96 В и емкостью 450 а/ч. Он, состоит из 80 последовательно соединенных щелочных аккумуляторов номинальным напряжением 1,2 В.

Чтобы узнать зарядное напряжение данного аккумулятора, необходимо количество акб — 80 шт. умножить на зарядный коэффициент для щелочных АКБ равный 2.

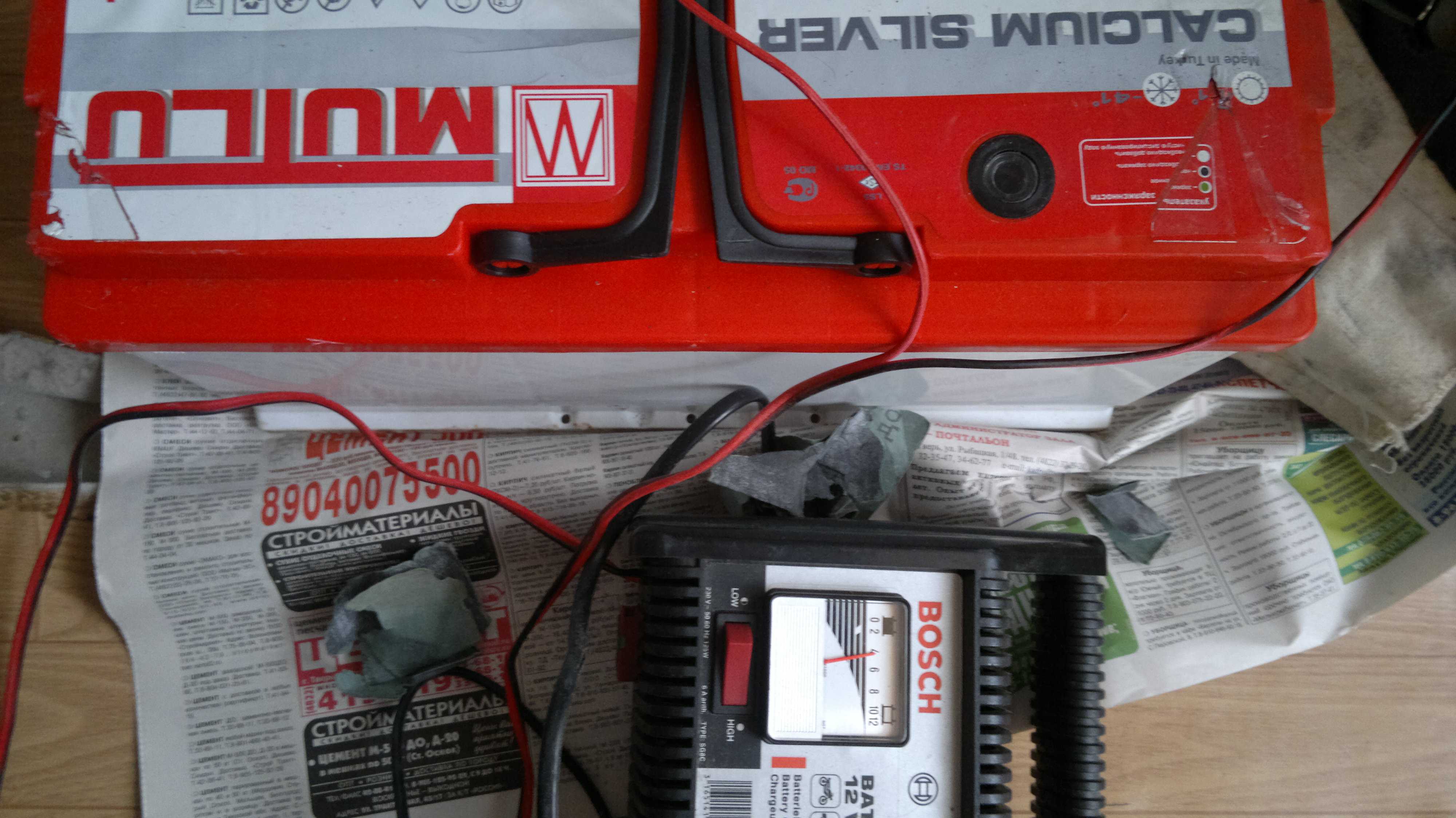

Ну надо заряжать. Есть у меня старый дедовский зарядник.

Как видно с проводкой у него беда. Ну я ж у мамы инженер IT-шник. Вскрываем, а заводская пломба-то не тронута.

Внутри всё просто: трансформатор и 4 диода.

Надёжность в действии.

В отличии от сдохшего китайского Ориона

Ни без упоминаний о матери, вырезаем в стальном корпусе отверстие под модуль питания от компьютерного БП.

Попутно отрезаем сопли на крокодилах и припаиваем их по-новой к нормальным проводам. Как-нибудь позже покрашу корпус.

При заказе цветного сенсорного экрана устройство с завода содержит большую базу данных моделей АКБ и алгоритмов (методик) заряда, позволяющая заряжать АКБ полностью в автоматическом режиме с оптимальными параметрами для той или иной модели. При наличии подключения к интернету база данных моделей и методик заряда будет автоматически обновляться с сайта производителя. Дополнительная установка USB-интерфейса или беспроводного интерфейса Wi-Fi позволяет полностью управлять зарядом аккумулятора с помощью персонального компьютера, ноутбука, планшета или мобильного телефона. При заказе USB или Wi-Fi-интерфейса в комплект поставки входит программное обеспечение для работы в операционной системе Windows XP, Windows 7, Windows 8 (8.1). При работе на малых токах также работает только одна группа преобразователей, при повышении выходного тока автоматически подключаются остальные группы. Например, для кислотного АКБ с номинальным напряжением 2 В, максимальное напряжение аккумулятора составляет 2,4 В, при превышении которого начинается кипение электролита, что приводит к возникновению «лишних» ионов водорода (не успевших нейтрализоваться) и как следствие повышению напряжения примерно на 0,27 В, таким образом зарядное напряжение достигает 2,67 В.

В чем недостатки гидрометра?

Чтобы облегчить жизнь автолюбителям, производители предусмотрели в необслуживаемых АКБ специальный датчик заряда — так называемый гидрометр.

При повышении плотности (зарядке аккумулятора) индикатор поднимается, а при снижении (разрядке) — опускается.

Но у такого гидрометра есть и ряд недостатков:

• во-первых, он часто показывает неправильные данные, что вводит автолюбителей в заблуждение;
• во-вторых, поплавок устанавливается лишь в одной банке, поэтому держать процесс зарядки под контролем все равно приходится;
• в-третьих, информацию о зарядке можно получить при достижении емкости в 65%. При последующем заряде (до 100%) положение поплавка не меняется, поэтому точно узнать уровень заряда все равно не выйдет;
• в-четвертых, индикатор не дает необходимую информацию, если уровень электролита снизился до оголения пластин.

Устройство и принцип работы

Содержимое автомобильных аккумуляторов помещено в прочный пластиковый корпус. Внутри него есть две свинцовые пластины, имеющие заряды со знаками «плюс» и «минус», а также жидкий электролит в виде серной кислоты. Материалом для изготовления пластин может служить не только свинец. Например, во многих современных батареях они изготовлены из сплавов никеля или кадмия. Подробнее об устройстве аккумуляторов →

Когда к батарее подается ток определенной величины, она начинает накапливать энергию и преобразовывать ее в электрическую. При достижении предела емкости аккумулятор становится накопителем энергии с напряжением на выходе 12 В.

Как заряжать герметичные свинцово кислотные аккумуляторы↑

Первые герметичные АКБ, не позволяющие электролиту испаряться, но и не доступные для дозаливки содержимого, стали массово производиться около 40 лет тому назад. Их эволюция привела к тому, что возникли так называемые гелевые батареи AGM, тоже принадлежащие к классу свинцово-кислотных, но считающиеся модернизированными, обладающими намного более универсальными характеристиками. Внутри этих приспособлений (по-прежнему герметичных) электролит представлен в загущенном виде, имеет желевидную консистенцию. Заменить его невозможно, однако он не проливается при повреждении оболочки, не испаряется, не несет угрозы окружающей среде. Кроме того, эксплуатировать такую батарею можно в любом положении и даже в условиях высоких вибраций. Глубокий разряд такие разработки также способны переносить без проблем.

Зарядка таких устройств имеет ряд особенностей:

• восстановить уровень заряда возможно только применяя специально для этого созданные зарядные устройства, никакими универсальными или самопальными средствами зарядить гелевый герметичный аккумулятор нельзя;
• температура электролита в ходе зарядки не должна подниматься выше 45 градусов по Цельсию, иначе это чревато выходом изделия из строя;
• перезаряд таких АКБ крайне вреден, если ток заряда превысит 30% емкости батареи, она вспучится и, скорее всего, перестанет быть пригодной к использованию.

Как и в ситуации со стандартными свинцово-кислотными решениями, запрещено хранить батареи AGM в разряженном виде, особенно, если напряжение каждого из компонентов, входящих в ее структуру, падает до 1,8 Вольта или ниже.

Разновидности

По режиму работы кислотные батареи можно разделить на три группы:

1. Циклический — принцип работы происходит по циклу – полный разряд — полный заряд, периодически отключается от источника питания. Считается наиболее жестким режимом, количество циклов стопроцентной разрядки ограничено.
2. Буферный — широко используемый режим, щадящий для АКБ, при нем не допускается полного разряда, характерно постоянное подключение к источнику питания.
3. Смешанный — комбинация буферного и циклических режимов, но большая часть времени работы проходит в буферном.

Самые распространенные кислотные батареи, представленные на рынке, можно разделить на виды:

В поиске ответа на вопрос «как правильно зарядить кислотно-свинцовый аккумулятор», многие люди обращаются к инструкциям от производителя, сопровождающим эту технику. Однако даже в этих документах не всегда имеется достаточное количество информации о том, как лучше всего выполнять зарядку: с помощью каких средств, при каких условиях, какое количество времени. Ответственный пользователь, желающий продлить срок службы изделия и опасающийся повредить его или вывести из строя обязан обратиться к дополнительным источникам, чтобы выяснить эти вопросы.

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

• из корпуса с мультиметром;
• спирали, выполняющей функцию сопротивления;
• проводов, оканчивающихся зажимами типа «крокодил»;
• включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

• стеклоочистители;
• обогреватель заднего стекла;
• отопитель (на максимальном режиме);
• дальний свет;
• магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).
