Как проверить высоковольтные провода? поиск неисправностей «в полевых условиях»

Что нужно знать автовладельцу о свечах зажигания?

На всех современных авто установлен ДВС. Энергия, необходимая для работы автомобиля, получается за счет сгорания топливной смеси внутри цилиндров двигателя. Автомобильные СЗ предназначены для воспламенения горючей смеси. От их исправности зависит пуск мотора, мощность и расход топлива. Поэтому нужно знать, когда менять свечи зажигания и вовремя выполнять эту процедуру.

В бензиновых моторах используются искровые СЗ, они состоят из следующих элементов:

• металлического корпуса;
• центрального электрода;
• одного или двух боковых электродов;
• металлического наконечника для присоединения высоковольтного провода;
• керамического изолятора.

СЗ испытывают большую нагрузку, а от их исправности зависит бесперебойная работа бензинового мотора (автор видео — ZapPrivozTV).

Признаки неисправности

Владельцы новых иномарок могут узнать срок замены свечей зажигания по специальному индикатору Check Engine на приборной доске.

Водителям, не имеющим индикатора, необходимо знать признаки, по которым можно понять, когда нужно менять свечи зажигания:

• холодный двигатель плохо заводится, может не завестись совсем;
• мотор работает с перебоями, «троит», плохая тяга, не набирает обороты;
• падает приемистость силового агрегата, снижается мощность;
• увеличивается расход топлива;
• меняется цвет выхлопных газов, увеличивается содержание в них углекислого газа.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в системе зажигания.

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

• нихром, сплав никеля с хромом;
• хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
• полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
• стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

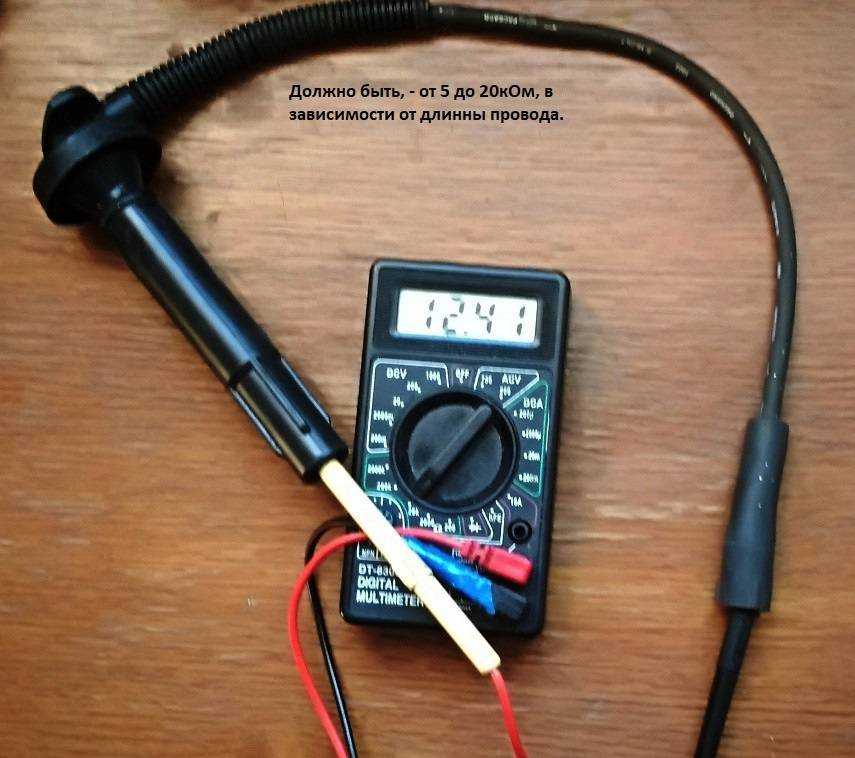

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

Как проверить провода высокого напряжения на автомобиле?

По высоковольтным проводам бензинового двигателя ток попадает на свечи зажигания. При толщине около 7 мм провода должны выдерживать напряжение 40 кВ, генерируемых катушкой высокого напряжения. Провод высокого напряжения должен иметь расчетное сопротивление и качественную изоляцию.

Неисправные или пробитые высоковольтные провода хуже проводят электрический ток, зажигание нарушается, и двигатель теряет мощность, ухудшается динамика, увеличивается расход топлива. При повреждении изоляции искровой разряд может проскакивать непосредственно под капотом, что повышает вероятность пожара.

Поэтому игнорировать проблему нельзя, но нужно знать, как проверить провода зажигания, чтобы выявить причину возникших проблем.

Замер сопротивления высоковольтных проводов

Провода отсоединяются от разрядника и полностью снимаются с двигателя. Для этого используется тестер в режиме измерения сопротивления в диапазоне 20 кОм. Контакты тестера помещаются с двух сторон провода и снимаются показания.

Сопротивление на ВВ проводах может колебаться от 3,5 до 10 кОм, при этом разница этого показателя в одном комплекте проводов двигателя не должна превышать 3 кОм. В противном случае они подлежат замене.

Если провод показывает сопротивление более 10 кОм, он питает дефектную свечу или свеча была с увеличенным зазором. Если в высоковольтной системе зажигания имеется всего один неисправный элемент, нарушается вся работа системы, а элементы выходят из строя.

Проверка высоковольтных проводов зажигания мультиметром – самый надежный способ определения их состояния. Если сопротивление превышает нормативные показатели для данного провода, его нужно заменить.

Проверка высоковольтных проводов при помощи разрядника

Чтобы проверить высоковольтные провода на авто в условиях, близких к эксплуатационным, потребуется специальный разрядник. Они устанавливаются на модуль зажигания и подключаются к устройству. Один провод установлен на разряднике с зазором 14 мм, а второй провод выводится на массу. При помощи специального прибора имитируется работа двигателя.

Устанавливается режим работы в 2000 об/мин., при этом искровой разряд должен быть устойчивым и бесперебойным. После этого провода меняются местами, и проверка повторяется в том же режиме. Эта операция проделывается попарно со всеми проводами, подсоединенными к свечам цилиндров автомобиля.

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Проверка изоляции на пробой

Далее провода меняются местами и тест повторяется. Если в проводе обнаруживается пробой, его необходимо заменить, даже когда его сопротивление отвечает нормативам. Проигнорировав этот момент, можно получить много проблем:

провод начнет пробивать на массу и цилиндр, к которому он ведет, перестанет работать;
искра под капотом может привести к пожару;
перегрузка скажется на работе все электрической системы автомобиля.

Вариант проверки в эксплуатационных условиях

Проверить исправность высоковольтных проводов можно, создавая условия, близкие к реальным. Для этого подкапотное пространство, в том числе высоковольтную катушку и модуль зажигания, обрызгивают «росинкой», создавая эффект сырой погоды. При помощи разрядника имитируется работа двигателя на разных оборотах. Разряд должен оставаться стабильным, без разрывов и пропусков.

Как проверить ВВ провода мультиметром?

Проверка бронепроводов Рено Логан с помощью мультиметра

Прозвонка бронепроводов мультиметром (часто их называют тестерами, хотя это некорректно) позволяет определить наличие обрыва и фактическое сопротивление проводника. Осуществлять проверку можно любым мультиметром — сгодится и самый дешевый китайский прибор и старая-добрая “цешка”, то есть советский ампервольтомметр Ц-20.

Сопротивление центральной жилы должно соответствовать заводским значением или допустимым параметрам. Повышенное сопротивление провода приводит к снижению эффективности свечей и говорит о том, что центральная жила выгорела в процессе эксплуатации. Наличие обрыва провода приводит к перебоям в зажигании или слишком слабой искре на свече.

С помощью мультиметра проверяются только снятые с автомобиля высоковольтные провода. Для автомобилей с проводами одинаковой длины, нанесите на них порядковые номера, чтобы потом установить их на те же места.

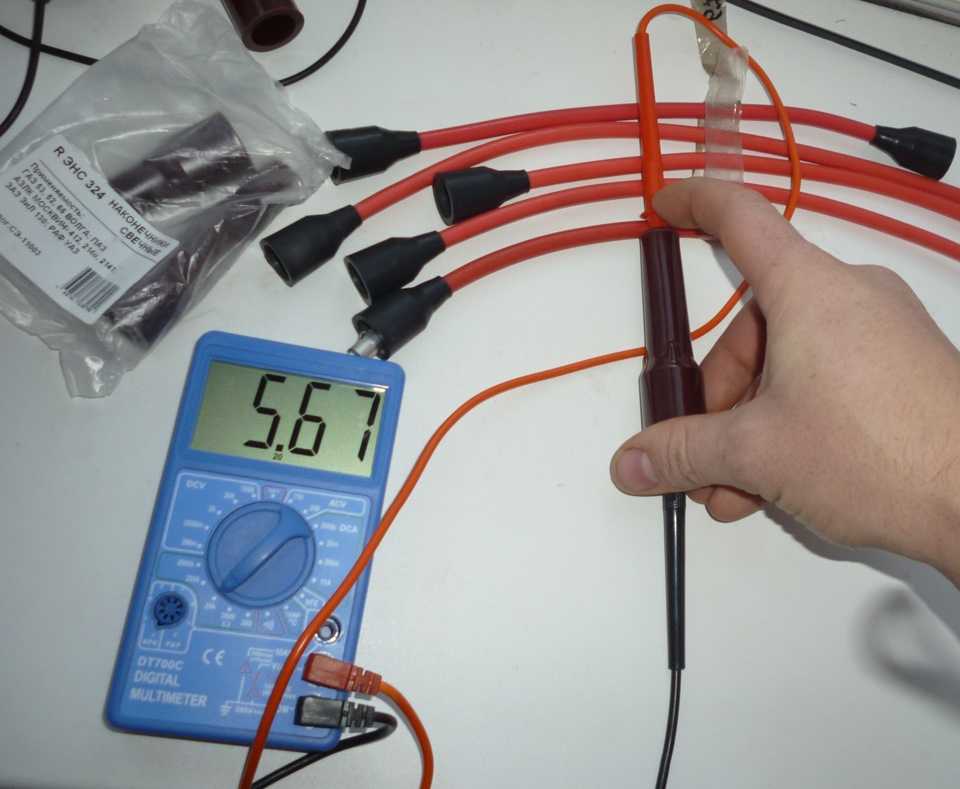

Как проверить сопротивление высоковольтных проводов

Процедура проверки сопротивления бронепроводов состоит из трех простых действий:

• снимаем провода с автомобиля;
• выставляем мультиметр в режим омметра, на измерения до 20 кОм;
• вставляем щупы прибора в оба края каждого бронепровода и фиксируем показания.

Как проверять сопротивление вв проводов

По результатам измерений у проводов будут разные уровни сопротивления и это нормально. Во-первых, если одна из свечей работала неэффективно, то этот провод будет сильнее “изношен” и его сопротивление будет выше. Во-вторых, бронепровода на большинстве автомобилей имеют разную длину. Это сделано для того, чтобы провода нигде не перегибались, а удобно устанавливались в подкапотном пространстве. А по законам физики, длина напрямую влияет на сопротивление — чем короче провод, тем меньше сопротивление. Поэтому в таких комплектах сопротивление разных проводов может сильно отличаться.

Так, если рассматривать сопротивление на бронепроводах ВАЗовской “классики”, то разброс измерений может быть от 3,5 до 10 кОм (также разброс параметров не должен превышать 4 кОм). А на автомобиле Дэу Нексия параметры могут быть от 3,1 кОм на четвертом цилиндре до 12,8 кОм на первом. У Шевроле Лачетти все провода должны иметь сопротивление не выше 3 кОм. Значения сопротивления для каждого провода указаны на упаковке, иногда на самих проводах, и в инструкции по эксплуатации автомобилем.

Измерив сопротивление бронепроводов мультиметром, сравните полученные данные с требованиями вашего автопроизводителя — какой рекомендуемый уровень сопротивления он допускает для проводов на ваш автомобиль. И на основании этих данных примите решение о необходимости замены.

Нюанс в том, что само по себе сопротивление бронепровода не говорит о том, что провод работает хорошо или плохо

Важно именно соответствие заявленным параметрам. Потому что в зависимости от исполнения или производителя проводов, уровень сопротивления проводов может отличаться. Например, популярный бренд Tesla создает провода с сопротивлением около 6 кОм

У бренда Slon этот показатель от 4 кОм до 7 кОм (начиная с первого и заканчивая последним цилиндром). Cargen делает провода с сопротивлением 0,9 кОм. Также сопротивление может отличаться в зависимости от материала центральной жилы. Например, созданные из хлопчатобумажной пряжи, пропитанной сажевым веществом, будут иметь сопротивление 15-40 кОм/м. А полимерные жилы обычно идут с сопротивлением 13-15 кОм/м

Например, популярный бренд Tesla создает провода с сопротивлением около 6 кОм. У бренда Slon этот показатель от 4 кОм до 7 кОм (начиная с первого и заканчивая последним цилиндром). Cargen делает провода с сопротивлением 0,9 кОм. Также сопротивление может отличаться в зависимости от материала центральной жилы. Например, созданные из хлопчатобумажной пряжи, пропитанной сажевым веществом, будут иметь сопротивление 15-40 кОм/м. А полимерные жилы обычно идут с сопротивлением 13-15 кОм/м.

Проверка бронепроводов на обрыв

Узнать о наличии обрыва в проводе можно либо с помощью “полевых” методов описанных выше, либо с помощью мультиметра. Последний вариант — точнее и надежнее. Если в проводе есть обрыв, то при проверке цифровым мультиметром сопротивления прибор покажет единицу, а стрелка аналогового прибора будет стремиться к бесконечности.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

• Обесточить силовую цепь.
• Отсоедините индикатор от цепи.
• Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
• Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

• Эклектическая цепь измерения полностью отключается от электросети.
• Правильно выбранный диапазон мультиметра даёт более правильный результат.
• Если показание — единица, то изменить диапазон на больший.
• При замере небольших сопротивлений следует учитывать сопротивление датчиков.
• При больших значениях сопротивления (Мом) установления показателя происходит медленно.
• Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

ПРИЗНАКИ НЕИСПРАВНОСТИ ВВ ПРОВОДОВ

. Основным признаком поломки высоковольтников является отсутствие искр на свечах зажигания из-за того, что к самим свечам ток не доходит, либо доходит, но в недостаточном количестве.

Признаки неисправности ВВ проводов следующие:

• На поверхности видны механические повреждения;
• На изоляции проводов образовались трещины;
• Порвалась токопроводящая медная жилка, расположенная внутри изоляционного покрытия;
• Окислились контакты в местах подключения ВВП к свечам зажигания и катушке;
• Высоковольтные провода постоянно перегреваются из-за неправильно подобранного сопротивления.

Любая из этих неисправностей выступает причиной неправильного функционирования двигателя четырнадцатой – он будет дергаться либо троить даже на холостых оборотах. Происходит это из-за того, что при поврежденных ВВП на цилиндры подается свеча недостаточной мощности, из-за которой топливо в цилиндрах воспламеняется с опозданием либо через раз.

Порвавшаяся жилка провода высокого напряжения – одна из самых частых и, при этом, самых неприятных проблем. При порванной жилке образуется внутренняя искра (электрический заряд), который возникает на противоположных концах ВВ провода. Образовавшаяся внутренняя искра является паразитическим импульсом, который циркулирует по всей проводке автомобиля. Из-за этого неправильно функционируют либо выходят из строя датчики четырнадцатой.

Как проверить высоковольтные провода на автомобиле

Высоковольтные провода (бронепровода) применяются для передачи высокого тока (искры) от катушки или модуля зажигания к свечам. Очень часто возникают разнотипные проблемы в системе зажигания автомобиля именно из-за выхода из строя высоковольтных проводов. От их работоспособности напрямую зависит уровень передачи искры, которая не воспламеняет или выполняет запоздалое возгорание топливной смеси внутри цилиндра, что отрицательно воздействует на выполнение функций двигателя.

Основные причины неисправности высоковольтных проводов

Главные причины, из-за которых происходят перебои в работе мотора, теряется мощность, присутствуют вибрации и увеличивается количество потребляемого топлива:

1. Процесс окисления контактов.
2. Дефект, разрыв или повреждение токопроводящей жилы, несущей импульс.
3. Наличие трещин в изоляции провода, которое приводит к утечке тока.
4. Слабый или отсутствующий контакт между соединениями.

Как проверить высоковольтные провода на автомобиле

Первоначально следует убедиться в отсутствии видимых дефектов, таких как трещины, переломы, пробои или др. Для проверки ВВ проводов используется мультиметр или самый обыкновенный кусочек провода.

Есть несколько вариантов, которые позволяют провести самостоятельный осмотр высоковольтных проводов.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
2. При разрыве показывает единица.
3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

• включение OFF;
• напряжение переменное ACV;
• напряжение постоянное DCV;
• ток переменный ACA;
• ток постоянный DCA.

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

• Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
• Включить прибор, переключатель установить на 20 В.
• Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны

Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ

Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

Данный материал рассказывает о том, что такое высоковольтные провода зажигания. Классификация их бывает самой разнообразной, например, по типу материала и т.п

Также уделено внимание проблеме самостоятельной проверки кабеля

Высоковольтные провода зажигания: как проверить и распознать симптомы неисправности

Высоковольтные провода зажигания многие автолюбители привыкли называть свечными проводами. Второе название более понятно описывает их задачу в автомобиле, которая сводится к передаче электрического тока от катушки зажигания к свечам. Из названия можно понять, что данные провода отличаются от всех остальных, установленных в автомобиле. Их особенность в способности выдержать проходящее по ним высокое напряжение и защитить от него другие агрегаты машины. Каждый водитель должен знать, как проверить высоковольтные провода зажигания, поскольку эксплуатация машины при их неисправном состоянии может привести к выходу из строя дорогостоящих устройств и деталей.

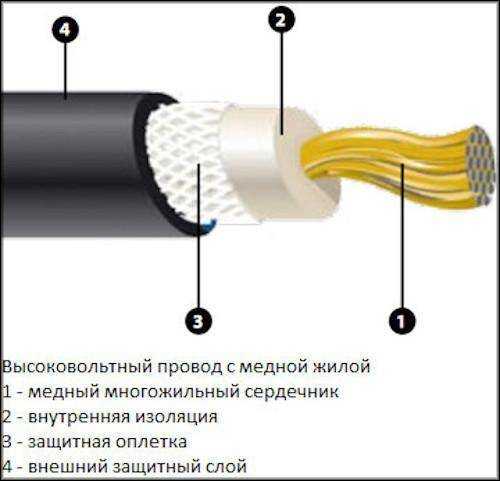

Конструкция высоковольтных проводов зажигания и требования к ним

Высоковольтные провода зажигания устроены довольно просто. Они состоят из токопроводящего элемента с металлическим наконечником, двух пластмассовых колпачков и надежной изоляции.

Наиболее важным элементом свечных проводов является именно изоляция, которая выполняет две функции:

• Не позволяет влаге попасть на токопроводящую жилу;
• Сокращает до минимума утечку тока в процессе передачи.

Металлические наконечники свечных проводов необходимы для обеспечения электрического соединения выводов провода с контактами свечи и катушки зажигания. Необходимо, чтобы металлические насадки:

• Были надежно зафиксированы на проводе и прочно соединены с элементами на выводах, тем самым препятствуя рассеиванию передаваемой энергии;
• Имели повышенную антикоррозийную защиту, что необходимо при продолжительной эксплуатации проводов.

Важным элементом свечных проводов также являются пластмассовые колпачки. Их задача в защите выводов катушки зажигания и свечей от воздействия внешней среды. Как и наконечники из металла, пластмассовые колпачки должны быть максимально плотно соединены с другими деталями в цепи передачи тока.

Исходя из информации выше, можно выявить основной список требований, которые предъявляются к высоковольтным проводам. Они должны:

• Справляться с возложенными токопроводящими задачами;
• Сводить до нуля утечку тока в процессе его передачи от катушки зажигания к свечам;
• Выдерживать агрессивную среду подкапотного пространства;
• Работать при различных температурах.

Тепло, вибрации, агрессивная среда – от всего этого разработчики свечных проводов стараются их защитить. Изоляция работает, но и она имеет свой срок службы, который однозначно назвать невозможно. Со временем высоковольтные провода станут менее эффективными, и их потребуется заменить.

Виды кабеля

Бронепровод получил свое название от толщины защитной оболочки и внутренней жилы, которые сильно отличаются в большую сторону сравнительно с прочими линиями передачи тока автомобиля. Ранее использовалась монолитная изоляция и плотный тросик из медных проводников.

Со временем «бутерброд» оплетки изменился. Добавились слои изолятора — внешний и внутренний, разделенные усиливающим кордом. Шина тоже модифицировалась — на смену дорогой меди пришли неметаллы, наподобие хлопчатобумажной или льняной нити, кевлавра, стекловолокна или пластика. Для обеспечения их проводимости с определенным сопротивлением, тросики пропитываются взвесями угля или сажи. Основная пропускная способность жилы по току обеспечивается внешним покрытием резистивной шины — ферропластом (силиконом или пластиком с алюминиевой крошкой).

Высоковольтные провода — мощные источники электрических помех, сила которых зависит от характеристик нагрузки шины. Посторонние скачки ЭМИ могут не только вызывать «наводку» на электронные части автомобиля, но и создавать паразитные токи на металлических элементах двигателя. В целях борьбы с проблемой используются три метода, все из которых направлены на повышение конечного сопротивления линии прохождению тока:

1. Мощный резистор в концевом контакте кабеля. Применяется, в основном, для медного бронепровода, сопротивляемость которого изначально низка и составляет 0.022 Ом на метр длинны.
2. Увеличение толщины внутренней неметаллической шины под слоем ферропласта. Таким методом увеличивают активное сопротивление. Резистивность линии становиться 1–6 кОм/м.
3. Пружина из нержавейки поверх ферропласта — организация реактивного сопротивления. Характеристика нагрузки вырастает до 12–40 кОм/м.

Для высоковольтных линий важны и наконечники с защитными колпачками. Именно в них происходит соприкосновение контактных площадок устройств с линией передачи бронепровода

Для конечного владельца может быть важной и форма колпачков. Они выпускаются прямыми и Г-образными

Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002

В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C

Нормативами для высоковольтных проводов служит национальный ГОСТ Р 53826-2010 и международный ISO 3808:2002. В них заложены требования к сопротивляемости изолятора бронепровода на пробой 35–40 кВт и сохранению его работоспособности, совместно с целостностью, в промежутке от +60 до +110°C.

Диагностика провода

Начнем с народных методов, как можно проверить бронепровод.

Определяем поломку «на глаз»

Самым простым способом проверить провод является поочередное отключение их от свечей зажигания. Если вы видите, что при отсоединении в работе двигателя не наблюдается никаких изменений, то провод в вашей руке, скорее всего, неисправен.

Следующий способ – подключить к бронепроводу заведомо исправную свечу и поднести ее к корпусу двигателя автомобиля. Если искра отсутствует, то провод неисправен.

Также наличие пробоя можно попробовать определить в темноте — при выключении света вы заметите искрение. Но самый простой и надежный способ — замена бронепроводов, которые вы подозреваете на новые. Результат будут стопроцентным.

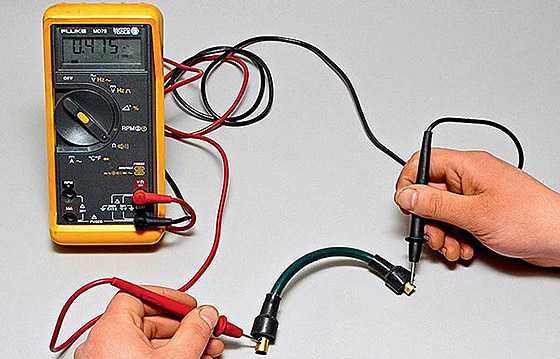

Работа с мультиметром

Если у вас не имеется исправного бронепровода или вы не желаете рисковать, отключая провода, то лучше всего бронепровод прозвонить, что позволит точно определить его физические параметры. Для работы будет достаточно самого простого китайского мультиметра, который можно приобрести за 300 рублей на барахолке.

Профессионалы замеряют при проверке два параметра:

1. Сопротивление токоведущей жилы;
2. Сопротивление изоляции.

Нам же предстоит ограничиться первым параметром, так как для второго требуется мегаомметр, стоимость которого не оправдывает нежелание обратиться к электрику.

Сопротивление проводника должно быть на уровне от 0 до нескольких кОм, что напрямую зависит от типа используемых в автомобиле проводов. Современные автомобили оснащаются радиоприемными устройствами, поэтому требуется создать некоторое сопротивление, для чего используют резисторы, бегунки или варисторы.

В качестве материала для проводов могут использоваться:

• Нихром (никеле-хромовый сплав);
• Токопроводящие полимеры – их сопротивление находится в районе 15кОм;
• Нити хлопчатобумажные, которые пропитаны раствором сажи – их сопротивление будет в районе 20кОм;
• Стекловолокно с графитовым напылением.

Проверяются провода так:

• Отсоединяем бронепровод и укладываем его на столе перед собой;
• Переключаем мультиметр в режим измерения сопротивления;
• Прикасаемся щупами инструмента к противоположным контактам провода и смотрим показатели.
• Итоговое сопротивление не должно превышать 20 кОм, а в большинстве случает должно составлять 0,5-2 кОм.

Как быть если поломка настигла в дороге

• Если неприятность случилась в пути, то можно до места стоянки добраться, выполнив быстрый ремонт бронепровода. Для начала нужно определить место пробоя уже описанным методом в темноте.
• Затем при помощи острого ножа зачистить от изоляции этот участок.
• Обрыв нужно соединить любым медным проводником методом скрутки. Желательно, чтобы используемый провод имел нормальное сечение.
• Далее соединение изолируется, но тут не все так просто. Обычная изолента не в состоянии выдержать рабочее напряжение, так как его пробой наступает от 2 до 6 тысяч Вольт, а нам требуется сделать изоляцию с запасом на 40000 В.
• Путем нехитрых подсчетов получаем, что потребуется не меньше 6 полных витков изоленты.

Лучше всего вместо изоленты, или дополнительно к ней, приладить какой-нибудь пластмассовый короб, который убережет провод от соприкосновения с прочими проводниками энергии и корпусом автомобиля.

На этом все. Как видите, Николай, проверка бронепроводов мультиметром своими руками – дело не такое уж и хитрое

Инструкция предельно проста, но требует определенной осторожности

ОБЩАЯ ИНФОРМАЦИЯ И ОСОБЕННОСТИ КОНСТРУКЦИИ ВВП

В отличие от остальной проводки автомобиля, высоковольтные провода зажигания имеют достаточно сложную конструкцию. Они состоят из пластиковых колпачков, металлических контактов, изоляционного слоя и медной токопроводящей жилки.

Изоляция ВВП может быть как однослойной, так и многослойной, в зависимости от качества и стоимости провода. Как правило, все изделия от ведущих производителей обладают многослойной изоляцией. Защитный слой ВВП выполняет две основные функции:

1. Выступает в роли барьера, препятствующего утечкам тока;
2. Выполняет функцию защиты токопроводящей жилки от механических повреждений и агрессивного воздействия окружающей среды: испарений, горюче-смазочных жидкостей, влаги, низких и высоких температур.

Токопроводящая жилка ВВП изготавливается из меди, так как этот материал обладает минимальным сопротивлением и долговечностью (порядка 8 лет эксплуатации). Токопроводящий элемент ВВП, согласно ГОСТ 14867-79 должен соответствовать следующим требованиям:

• Граничное допустимое напряжение – 22 кВ;
• Минимальное пробивное напряжение – 40 кВ;
• Максимальная электроемкость – 100 пФ/м;

На обоих концах провода расположены металлические наконечники, выполняющие функцию контактов, посредством которых ВВП соединяются с катушкой и свечами зажигания.

Различные типы наконечников ВВ проводов

При покупке стоит проверить высоковольтные провода на предмет качества соединения контактов и жилки, необходимо чтобы они прочно крепились на жилке и плотно соединялись со свечами, поскольку отсутствие нормального контакта – одна из самых распространенных проблем с ВВП.

Пластиковые колпачки выполняют защитную функцию. Они препятствуют попаданию на контакты влаги и пыли, и защищают их от перепада температуры окружающего воздуха.
