Особенности монтажных операций
Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года. Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.
Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.
Как правильно выбрать сечение заземляющего проводника
Пример кабеля с меньшим сечением PEN жилы
Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.
Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.
Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.
| Материал | Профиль сечения | Диаметр(мм)/площадь поперечного сечения(мм.кв) |
| Медь |
|
|
| Оцинкованная сталь |
|
|
| Черная сталь |
|
|
| Сечение фазных проводников, мм.кв. | Наименьшее сечение защищенных проводников, мм.кв. |
| S>35 | S/2 |
| 35>S>16 | 16 |
| S<16 | S |
Что такое заземление
Заземление — это соединение корпусов всех электроприборов в доме с землей через контур заземляющего устройства. Для этого во всей системе, включая кабель электроприбора, есть отдельная жила. Она идет от розеток через щиток в заземляющий контур, который вкопан в грунт. Прибор, подключенный к такой розетке, защищен: если он будет неисправен и на его металлических деталях появится напряжение, избыточный ток уйдет в землю. В худшем случае на корпусе останется небольшой, безопасный для человека заряд. При касании он будет ощущаться как легкое покалывание.
Жила в желто-зеленой оплетке — для заземления
Чем заземление отличается от зануления. Раньше заземление не делали: считали, что это дорого. Делали зануление: соединяли электроприборы с нулевой шиной в щитке и уже ее замыкали на землю. Вместо трехжильного кабеля — фаза, ноль, земля — использовали двухжильный, где есть только фаза и ноль.
Когда работает прибор, нулевой провод находится под напряжением, поэтому при занулении пробой на корпус прибора равносилен короткому замыканию. Сработает автомат в щитке — «выбьет пробки», а потом электричество выключится.
Зануление запрещено в жилых, общественных, административных и бытовых зданиях.
Подбираем кабель для заземления.
Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.
Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.
Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:
- TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
- TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
- TT — прямое защитное заземление, установленное на электрооборудование;
- IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.
Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:
- PE — «заземление»,
- PEN — «ноль» и «земля» в одном кабеле.
Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.
Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.
Выбор заземлителей и сечения заземляющих проводов
Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:
элементы зданий, выполненные из металла или железобетона; водопроводные трубы из металла – при условии, что они проложены в земле; металлические оболочки проложенных под землёй кабелей.
Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.

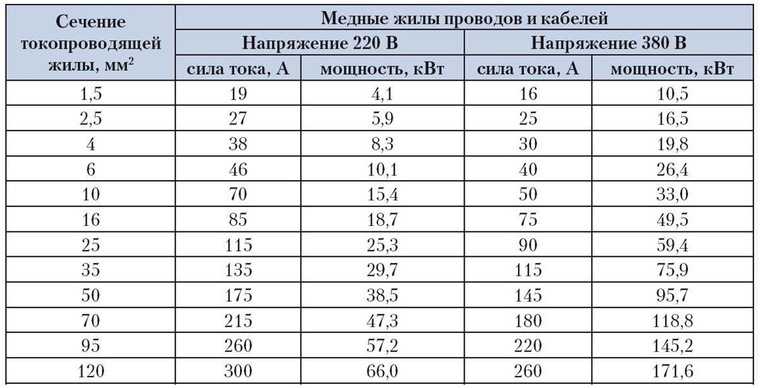

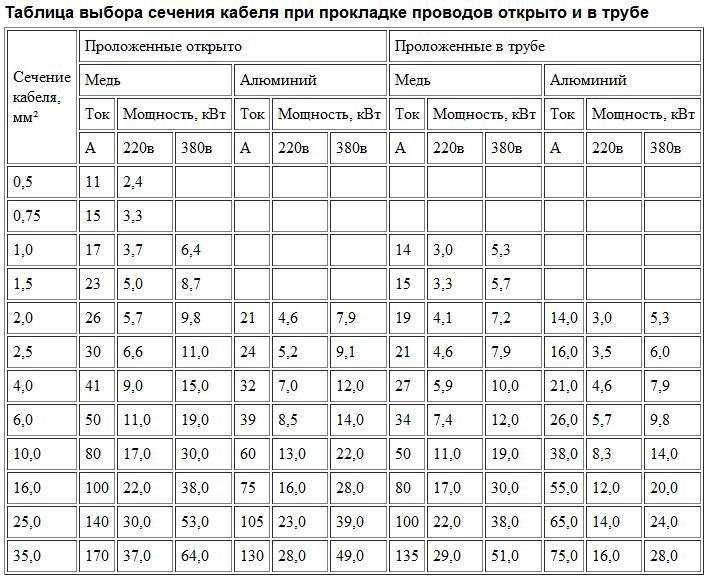

Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.
Не пропустите: Плавающая стяжка по теплоизоляции
При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.
Технические характеристики провода
Основные показатели ПВЗ можно классифицировать на механические, термические и электрические. При помощи представленных характеристик можно с легкостью определить возможность работоспособности проводника, в частности:
Главным показателем является гибкость изделия. Допустимый радиус (размер) кабеля определяет величину, при которой можно изгибать данный проводник без риска повреждения
Предусмотренный параметр проверяется сразу после изготовления продукта.
Температурный режим оказывает сильное влияние на производительность проводника, поэтому при прокладке изделия необходимо обратить внимание на данную характеристику. К примеру, часто возникает вопрос, при какой температуре нельзя прокладывать проводник типа ПВЗ
Электромонтажные работы допускается проводить при температурном режиме от -50 до +50 градусов.
Наименьшие размеры заземлителей, проложенных в земле
- Аварийная ситуация может стать причиной кратковременного перегрева. При возникновении неполадок данный показатель может достигнуть +150 градусов. Кроме этого, хорошая изоляция способствует сохранению диэлектрических и механических параметров.
- Сколько единичных ударов может выдержать изоляционный слой? Данный показатель важен для линий связи, а также при работе со специфическим оборудованием.
- Основным свойством проводника является сопротивление изоляции. Данный параметр зависит от сечения и температурного режима. Для проверки показателя, провод погружают в воду на протяжении 2-3 минут. Последующая подача напряжения – 2,5 кВ.
Длина и минимальное сечение заземляющего проводника ПУЭ
Провод для заземления какого сечения нужно использовать. Рассмотрим основные виды провода под заземление и подскажем, когда их использовать.
- Какой провод выбрать для линии заземления
- Для чего используется заземление и как работает?
- 1.7.121
- Подбираем кабель для заземления.
- Принцип построения и назначение защитного заземления
- Расчёт сечения заземляющего проводника
- Как правильно выбрать сечение кабеля заземления?
- 1.7.125
- Цвет провода заземления и особенности подключения
- Основные марки проводов для заземления.
- Кабель NYM
- Кабель ВВг
- Провод ПВ-6
- Провод ESUY
- Провод ПВ-3
- Маркировка
- Фото проводов для заземления
- Провода для заземления 380 Вольт
- Видео в развитие темы
Правила обозначения нулевого и защитного проводника
Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1.1 ПУЭ.
Правила цветового обозначения проводов
Итак:
Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.
- Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
- Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
- Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
- А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
- Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.
Для чего используется заземление и как работает?
Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.
Шина заземления.
Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.
Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:
- рабочее (или функциональное),
- защитное.
Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.
Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.
Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.
В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.
1.7.120
Если здание имеет несколько обособленных вводов,
главная заземляющая шина должна быть выполнена для каждого вводного устройства.
При наличии встроенных трансформаторных подстанций главная заземляющая шина
должна устанавливаться возле каждой из них. Эти шины должны соединяться
проводником уравнивания потенциалов, сечение которого должно быть не менее
половины сечения PE (PEN)-проводника той линии
среди отходящих от щитов низкого напряжения подстанций, которая имеет наибольшее
сечение. Для соединения нескольких главных заземляющих шин могут использоваться
сторонние проводящие части, если они соответствуют требованиям 1.7.122 к
непрерывности и проводимости электрической цепи.
Для чего используется заземление и как работает?
Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.
Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.
Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:
- рабочее (или функциональное),
- защитное.
Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.
Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.
В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.
Основные марки проводов для заземления.
Кабель для заземления.
Кабель NYM
Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.
Кабель ВВг
Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.
Провод ПВ-6
Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.
Провод ESUY
Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.
Провод ПВ-3
Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.
Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения
Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется
Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире. Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.
Как видите, понять, какой провод нужен для заземления — задача достаточно сложная, но выполнимая. Достаточно внимательно разобраться в вопросе и ознакомиться с несколькими положениями из правил устройства электроустановок.
Принцип построения и назначение защитного заземления
Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.
На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.
В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.
Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.
Таким образом, защитное заземление предназначено для решения таких задач:
- уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
- отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).
Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок
Чем быстрее это произойдет, тем лучше.
Система уравнивания потенциалов
Основная система уравнивания потенциалов соединяет между собой главные инженерные коммуникации на вводе в здание и другие проводящие части оборудования.
Система должна отвечать требованиям двух нормативных документов:
ПУЭ Глава 1.7 “Заземление и защитные меры безопасности”
Технический циркуляр №6/2004 “О выполнении основной системы уравнивания потенциалов на вводе в здание” —
Циркуляр был выпущен для разъяснения некоторых положений и рекомендаций ПУЭ, дабы согласовать эти рекомендации с требованием ГОСТ Р51321.1-2000 и ГОСТ Р51732-2001. Разъяснений некоторые рекомендации ПУЭ действительно требуют, поскольку большинство их почему-то трактуют по разному.
Проверка правильности маркировки и расключения
Цветовые схемы в электротехнике помогают ускорить опознавание проводов. Однако полностью полагаться на цветовые обозначения не стоит, так как вполне возможна ошибка при подключении. Исходя из этого рекомендуется проверять, соответствуют ли цвета предназначению проводов.
Если провод двухжильный, проблем с определением нужного провода не возникнет. Однако в случае с трехжильным кабелем, не обойтись без мультиметра. Его фиксируют на фазе, после чего проверяется другой контакт проводника. При обнаружении нуля прибор покажет 220 вольт. Для заземления показатель будет меньше 220.
Предъявляемые требования
Требования к заземляющему проводу предъявляются в соответствии с местными условиями, в которых эксплуатируются электроустановки. Также они могут отличаться в соответствии с поставленными задачами или режимом работы. Все требования можно разделить по таким параметрам проводов заземления:
- Одножильный или многожильный – применяются в зависимости от конкретного оборудования. Так многожильные провода должны устанавливаться в тех местах, где требуется определенный уровень гибкости и заземление должно легко перемещаться (дверцы ячеек, испытательное оборудование и т.д.). Одножильные провода обеспечивают жесткую фиксацию и крепятся к корпусам стационарного оборудования.
- Наличие или отсутствие изоляции – изоляционный слой требуется при открытой прокладке или по корпусам оборудования.
- Отдельно проложенный или находящийся в составе цельного кабеля – при объединенной конструкции в однофазных системах должен выполняться трехжильным кабелем, а в трехфазных пятижильным. Если система уже смонтирована, то должен выполняется отдельным заземляющим проводником.
- Материал токопроводящего элемента (медь, алюминий, сталь) – определяет удельное сопротивление самого проводника и его химическую устойчивость к различным воздействиям окружающей среды. Медные жилы являются наиболее устойчивыми к коррозии и обладают наименьшим удельным сопротивлением, за ними идут алюминиевые и стальные.
Важнейшим требованием к заземляющему контуру и подключаемым к нему проводнику является общее омическое сопротивление. Которое определяется и сечением провода заземления, и переходным сопротивлением между ножами контура и грунтом, и местами болтовых (клеммных) или сварных соединений в общей цепи. Общая величина сопротивления контура определяется п.1.7.101 – 1.7.103 ПУЭ в зависимости от линейного или фазного напряжения электроустановки и ее типа, данные параметры приведены в таблице ниже:
Таблица: величина сопротивления заземления
| Тип заземляемой электроустановки | Величина линейного напряжения Uл, В | Величина фазного напряжения Uф, В | Сопротивление заземлителя R, Ом не более |
| Места присоединения нейтралей генераторов, трансформаторов и других источников тока | 660 | 380 | 2 |
| 380 | 220 | 4 | |
| 220 | 127 | 8 | |
| Точки подключения, расположенные вблизи мест присоединения присоединения нейтралей генераторов, трансформаторов и других источников тока | 660 | 380 | 15 |
| 380 | 220 | 30 | |
| 220 | 127 | 60 | |
| Места повторных заземления ВЛ и питающих линий | 660 | 380 | 15 |
| 380 | 220 | 30 | |
| 220 | 127 | 60 |
Помимо медных проводов в соответствии с п.1.7.121 ПУЭ для заземления допускается использовать металлическую бронированную оболочку, применяемую для защиты от механических повреждений при прокладке кабеля, короба и лотки, если их размещение исключает возможность их повреждения, рельсы и балки в конструкции зданий и сооружений.
Но, согласно требований п.1.7.123 ПУЭ в качестве заземляющих проводников запрещено использовать металлические части газопроводов или труб водоснабжения, нагруженную арматуру железобетонных конструкций.
Маркировка
Для лучшего понимания поднимем вопрос маркировки изоляции применяемых проводников.
В названии провода могут использоваться следующие обозначения:
- А — алюминиевый сердечник (при отсутствии буквы — медный);
- АС — наличие оплетки из свинца;
- АА — многожильный провод, имеющий алюминиевый сердечник и оплетку из этого же материала;
- Б — защита от коррозии, выполнена из двуслойной стали;
- Г — без оболочки;
- Бн — защита от влаги и стойкость к огню;
- НП — негорючий материал;
- Р — резиновая оболочка;
- В — оболочка из поливинилхлорида;
- К — контрольный кабель и т. д.
На указанную выше маркировку необходимо обращать внимание при выборе провода для заземления в привязке с его сечением (об этом упоминалось выше)
Цвет провода и особенности подключения
Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.
Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:
- L – Line или фаза.
- N – Neutral или нейтраль, ноль.
- PEN или PE – защитный проводник или земля.
Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.
Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.
Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:
- Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
- Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.
Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления в частном доме либо же квартире. Напоследок рекомендуем просмотреть полезное видео по теме:
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

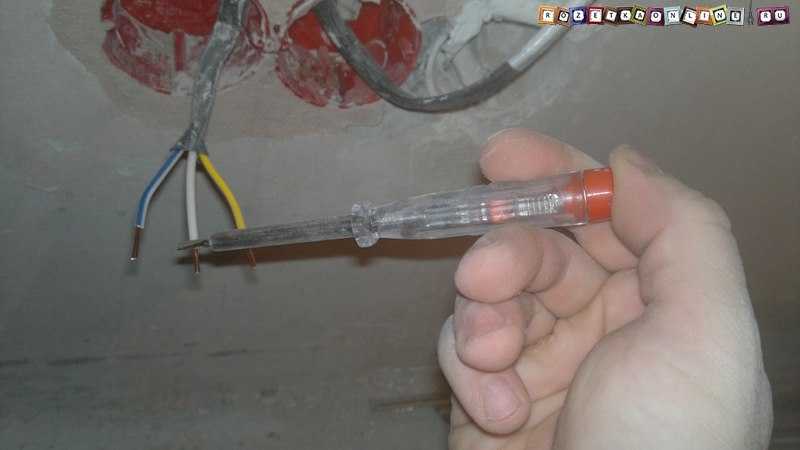

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности

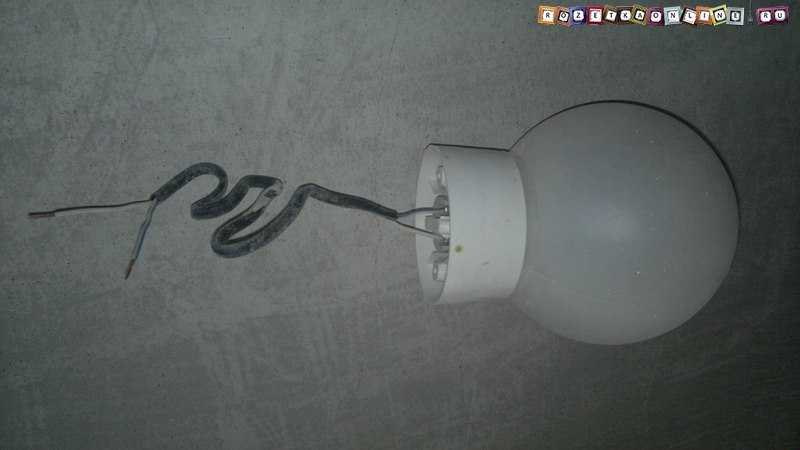

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

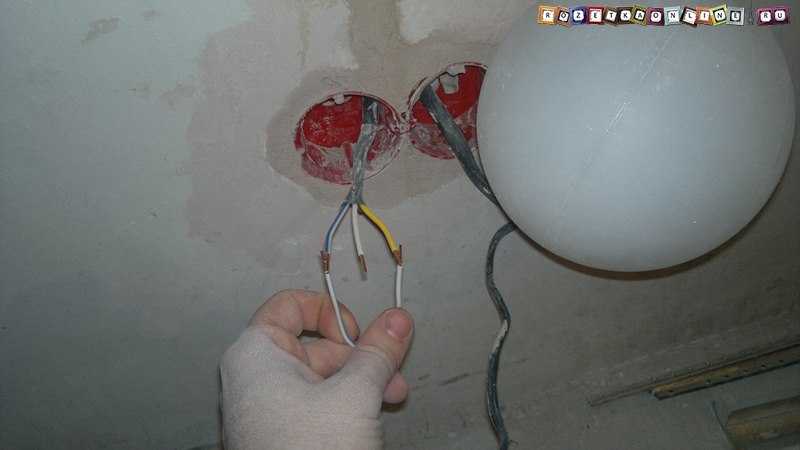

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов

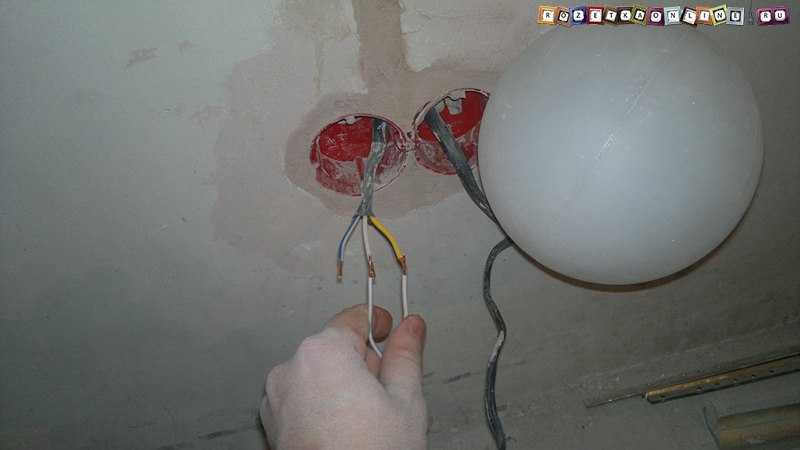

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

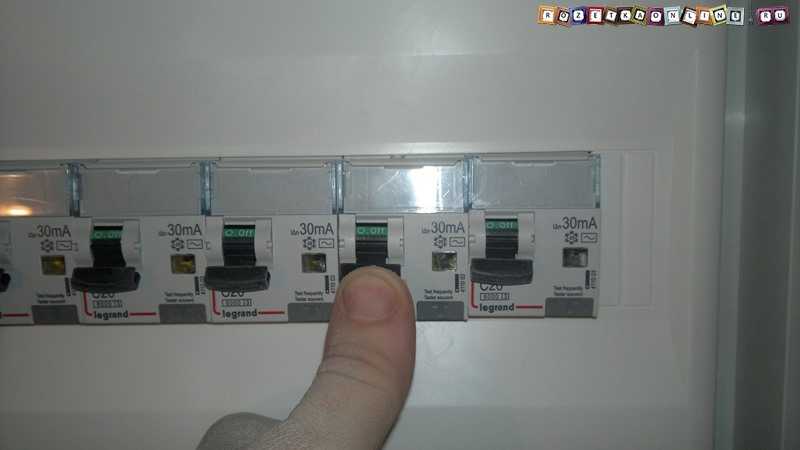

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Винтовые зажимы
Для того, чтобы реализовать преимущества готовых наборов для заземления ZANDZ, а, именно, предельную простоту сборки и установки, есть смысл использовать винтовые зажимы. Если при сборке допущена ошибка, можно разобрать и потом правильно собрать. Но даже если ваши квалификация и опыт позволяют сразу сделать всё правильно, всё равно с винтовыми зажимами работать проще, чем применять сварку.
Но у винтовых зажимов есть два недостатка, которые, впрочем, преодолимы. Во-первых, при соединении ими омеднённого штыря заземления и провода из обычной стали, либо оцинкованной стали, возникает электрохимическая реакция, приводящая к коррозии
Во-вторых, со временем может происходить ослабление затяжки винтов, на что особое внимание обращено в ПУЭ
Винтовой зажим ZANDZ с пружинными шайбами
Проблема возникновения электрохимической реакции в винтовых зажимах успешно решается использованием специальной прокладки, механически разделяющей проводники из разных материалов, но при этом сохраняющей электрический контакт между ними. В качестве примера можно привести профилированный зажим ZANDZ ZZ-005-064 https://skomplekt.com/tovar/6/27/6801720337/. Для того, чтобы болтовые соединения не ослабевали, в них устанавливают шайбы Гровера, примером этому может служить профилированный зажим Galmar GL-10332N.
Заземление: какой провод следует в нем использовать
Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.
Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.
Выбор заземлителей и сечения заземляющих проводов
Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:
элементы зданий, выполненные из металла или железобетона;водопроводные трубы из металла – при условии, что они проложены в земле;металлические оболочки проложенных под землёй кабелей.
Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.
Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.
При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.
Заземление
Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.
Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.
