Пуэ-7 п.6.1.37-6.1.49

Электроустановочные изделия

Электроустановочные изделия – это группа товаров, которые изначально рассчитаны под монтаж на посадочные места, где и будут работать в дальнейшем.

Изготовители предлагают обширный спектр товаров, которые могут отличаться между собой дизайном, применяемыми материалами, а еще особенностями конструкции.

Прежде всего, при выборе нужно руководствоваться критериями безопасности, прочности, производительности и эстетичности. Важным показателем является цена товара. Высококачественная продукция изготавливается из дорогих материалов, которые гарантирует ей прочность и надежность конструкции.

Электроустановочные изделия предназначены для длительной эксплуатации, срок службы примерно составляет 20-30 лет. Как правило, из-за плохого крепления либо же не правильного подключения эти устройства могут выйти из строя гораздо раньше.

Электроустановочные устройства

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Опубликовано:
28.02.2019
Обновлено: 28.02.2019

1.1.30

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе: шины фазы A — желтым, фазы B — зеленым, фазы C — красным цветами;

2) при переменном однофазном токе шина B, присоединенная к концу обмотки источника питания, — красным цветом, шина A, присоединенная к началу обмотки источника питания, — желтым цветом.

Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;

3) при постоянном токе: положительная шина (+) — красным цветом, отрицательная (-) — синим и нулевая рабочая M — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

1.7.150

Допускается применять стационарные и отдельные
переносные защитные проводники и проводники уравнивания потенциалов для
переносных электроприемников испытательных лабораторий и экспериментальных
установок, перемещение которых в период их работы не предусматривается. При
этом стационарные проводники должны удовлетворять требованиям 1.7.121-1.7.130,
а переносные проводники должны быть медными, гибкими и иметь сечение не меньше
чем у фазных проводников. При прокладке таких проводников не в составе общего с
фазными проводниками кабеля их сечения должны быть не менее указанных в
1.7.127.

7.1.45

Выбор сечения проводников следует проводить
согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные
четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь
сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании
трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N)
проводников, равное сечению фазных проводников, если фазные проводники имеют
сечение до 16 мм по меди и 25 мм по алюминию, а при больших
сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N
проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения
фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при
сечении последних до 16 мм, 16 мм при сечении фазных проводников от
16 до 35 мм
и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно
быть не менее 2,5 мм — при наличии механической защиты и 4 мм — при ее
отсутствии.

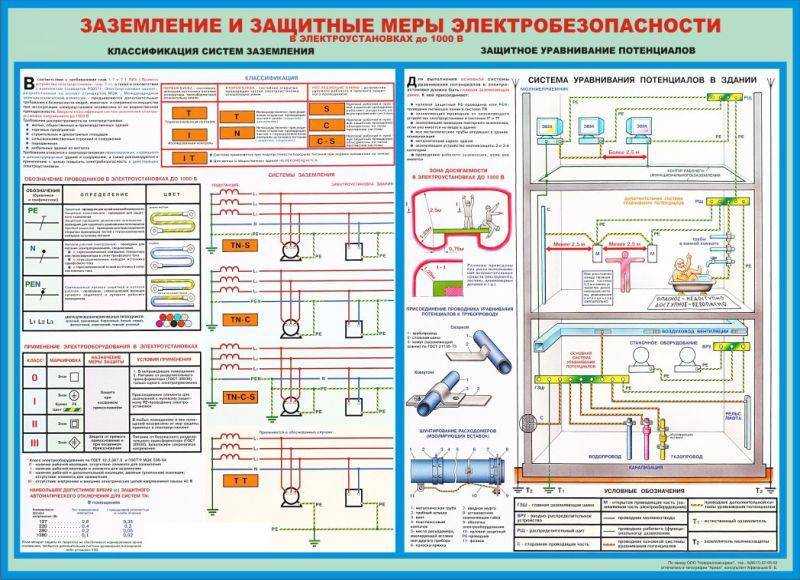

1.7.77

Не требуется преднамеренно присоединять к нейтрали
источника в системе и
заземлять в системах и
:

1) корпуса электрооборудования и аппаратов, установленных
на металлических основаниях: конструкциях, распределительных устройствах,
щитах, шкафах, станинах станков, машин и механизмов, присоединенных к нейтрали
источника питания или заземленных, при обеспечении надежного электрического
контакта этих корпусов с основаниями;

2) конструкции, перечисленные в 1.7.76, при обеспечении
надежного электрического контакта между этими конструкциями и установленным на
них электрооборудованием, присоединенным к защитному проводнику;

3) съемные или открывающиеся части металлических каркасов
камер распределительных устройств, шкафов, ограждений и т.п., если на съемных
(открывающихся) частях не установлено электрооборудование или если напряжение
установленного электрооборудования не превышает значений, указанных в 1.7.53;

4) арматуру изоляторов воздушных линий электропередачи и
присоединяемые к ней крепежные детали;

5) открытые проводящие части электрооборудования с двойной
изоляцией;

6) металлические скобы, закрепы, отрезки труб механической
защиты кабелей в местах их прохода через стены и перекрытия и другие подобные
детали электропроводок площадью до 100 см, в том числе протяжные и ответвительные
коробки скрытых электропроводок.

Типы электрических патронов

патроны байонетные;
патроны резьбовые;
патроны для трубчатых галогенных ламп накаливания;
патроны для стартеров люминесцентных ламп;
патроны для проекционных ламп накаливания.

Следующий вид электроустановочного изделия это переключатели и выключатели света.

Переключатели и выключатели света

для скрытой и открытой установок;
для установки выключателя, переключателя — на проводах;
для встраивания в какие-либо осветительные приборы;
различные переключатели для открытой установки.

Двухполюсные электрические соединители

разветвители;
вилочные части \различные виды электрических штепсельных вилок\;
розеточные части \различные электрические розетки\;
удлинители — разветвители \электрические соединения, выполненные по той же схеме что и в распределительной коробке\;
соединители для светильников с люминесцентными лампами;
соединители для светильников с лампами накаливания;
резьбовые однополюсные предохранители.

Электроустановочные автоматы

резьбовые автоматические предохранители;
автоматические выключатели.

комбинированные и групповые электроустановочные устройства

с фиксированными устройствами;
бесконтактные светорегуляторы;
наборные электроустановочные устройства.

Наборы электрических зажимов

к пускорегулирующим аппаратам \для газоразрядных ламп \;
к светильникам.

Каждое такое электроустановочное изделие имеет свое:

назначение;
номинальное значение напряжения на которое рассчитано это изделие;
номинальное значение силы тока при соответствующей нагрузке;
мощность подключаемой нагрузки.

Для ламп накаливания, газоразрядных ламп, снабженных резьбовым цоколем соответствует свой установленный диаметр цоколя в зависимости от мощности самой лампы:

Байонетные лампы накаливания, электрический патрон которых — не резьбовой, широко применяются к примеру в различных видах транспорта:

железнодорожный транспорт;
автомобильный транспорт;
мотоциклетный транспорт

и далее. Электрические патроны для стартеров, применяемые в люминесцентных светильниках — так же всем хорошо известны. Электрические патроны для люминесцентных ламп имеют свою величину диаметра и соответственно снабжены цоколями следующих типов:

Для кварцевых галогенных ламп накаливания цоколи снабжены следующими типами:

Комбинированные изделия

Комбинированные электроустановочные изделия — это те изделия, у которых в общем корпусе собраны различные электроустановочные устройства:

патрон с выключателем;
розеточная часть электрического соединения с выключателем

Групповые изделия

Групповые, допустим к примеру однотипные изделия, представляют из себя разветвители на:

розеточные части электрических соединений. Если проще выразиться, то в приведенном примере упоминаются обыкновенные удлинители — для подключения нескольких бытовых приборов.

Электрические зажимы

Если взять для примера — светильники, данные электрические зажимы предназначены для их подключения. Медные или алюминиевые провода для такого типа подключений, должны иметь максимальное сечение провода — четыре квадратных миллиметра. Для пускорегулирующих аппаратов сечение провода должно составлять не менее 1,5 квадратных миллиметра.

При подключении нагрузки следует обращать свое внимание на номинальные значения того или иного электроустановочного изделия, а именно на:

На этом все. Остается пожелать как своим так и всем студентам, обучающимся по этой специализации, — успешной учебы и сдачи экзаменов.

2.1.52

Открытую прокладку незащищенных изолированных
проводов непосредственно по основаниям, на роликах, изоляторах, на тросах и
лотках следует выполнять:

1. При напряжении выше 42 В в помещениях без повышенной
опасности и при напряжении до 42 В в любых помещениях — на высоте не менее 2 м
от уровня пола или площадки обслуживания.

2. При напряжении выше 42 В в помещениях с повышенной
опасностью и особо опасных — на высоте не менее 2,5 м от уровня пола или
площадки обслуживания.

Данные требования не распространяются на спуски к
выключателям, розеткам, пусковым аппаратам, щиткам, светильникам,
устанавливаемым на стене.

В производственных помещениях спуски незащищенных проводов
к выключателям, розеткам, аппаратам, щиткам и т. п. должны быть защищены от
механических воздействий до высоты не менее 1,5 м от уровня пола или площадки
обслуживания.

В бытовых помещениях промышленных предприятий, в жилых и
общественных зданиях указанные спуски допускается не защищать от механических
воздействий.

В помещениях, доступных только для специально обученного
персонала, высота расположения открыто проложенных незащищенных изолированных
проводов не нормируется.

1.7.85

Защитное электрическое разделение цепей следует
применять, как правило, для одной цепи.

Наибольшее рабочее напряжение отделяемой цепи не должно
превышать 500 В.

Питание отделяемой цепи должно быть выполнено от
разделительного трансформатора, соответствующего ГОСТ 30030 «Трансформаторы разделительные и безопасные
разделительные трансформаторы», или от
другого источника, обеспечивающего равноценную степень безопасности.

Токоведущие части цепи, питающейся от разделительного тpaнсформатора,
не должны иметь соединений с заземленными частями и защитными проводниками
других цепей.

Проводники цепей, питающихся от разделительного
трансфоматора, рекомендуется прокладывать отдельно от других цепей. Если это
невозможно, то для таких цепей необходимо использовать кабели без металлической
оболочки, брони, экрана или изолированные провода, проложенные в изоляционных
трубах, коробах и каналах при условии, что номинальное напряжение этих кабелей
и проводов соответствует наибольшему напряжению совместно проложенных цепей, а
каждая цепь защищена от сверхтоков.

Если от разделительного трансформатора питается только один
электроприемник, то его открытые проводящие части не должны быть присоединены
ни к защитному проводнику, ни к открытым проводящим частям других цепей.

Допускается питание нескольких электроприемников от одного
разделительного трансформатора при одновременном выполнении следующих условий:

1) открытые проводящие части отделяемой цепи не должны
иметь электрической связи с металлическим корпусом источника питания;

2) открытые проводящие части отделяемой цепи должны быть
соединены между собой изолированными незаземленными проводниками местной
системы уравнивания потенциалов, не имеющей соединений с защитными проводниками
и открытыми проводящими частями других цепей;

3) все штепсельные розетки должны иметь защитный контакт,
присоединенный к местной незаземленной системе уравнивания потенциалов;

4) все гибкие кабели, за исключением питающих оборудование
класса II, должны иметь защитный проводник, применяемый в качестве проводника
уравнивания потенциалов;

5) время отключения устройством защиты при двухфазном
замыкании на открытые проводящие части не должно превышать время, указанное в
табл.1.7.2.

1.7.82

Основная система уравнивания потенциалов в
электроустановках до 1 кВ должна соединять между собой следующие проводящие
части (рис.1.7.7):

1) нулевой защитный PE— или PEN-проводник питающей линии в системе ;

2) заземляющий проводник, присоединенный к заземляющему
устройству электроустановки, в системах и ;

3) заземляющий проводник, присоединенный к заземлителю
повторного заземления на вводе в здание (если есть заземлитель);

4) металлические трубы коммуникаций, входящих в здание:
горячего и холодного водоснабжения, канализации, отопления, газоснабжения и
т.п.

Если трубопровод газоснабжения имеет изолирующую вставку на
вводе в здание, к основной системе уравнивания потенциалов присоединяется
только та часть трубопровода, которая находится относительно изолирующей
вставки со стороны здания;

5) металлические части каркаса здания;

6) металлические части централизованных систем вентиляции и
кондиционирования. При наличии децентрализованных систем вентиляции и
кондиционирования металлические воздуховоды следует присоединять к шине PE щитов питания
вентиляторов и кондиционеров;

7) заземляющее устройство системы молниезащиты 2-й и 3-й
категорий;

заземляющий проводник функционального (рабочего)
заземления, если такое имеется и отсутствуют ограничения на присоединение сети
рабочего заземления к заземляющему устройству защитного заземления;

9) металлические оболочки телекоммуникационных кабелей.

Рис.1.7.7. Система уравнивания потенциалов в здании:

— открытая проводящая часть; — металлические трубы водопровода, входящие
в здание;

—
металлические трубы канализации, входящие в здание; — металлические трубы
газоснабжения

с изолирующей вставкой на вводе, входящие в здание; — воздуховоды вентиляции
и кондиционирования;

— система отопления; — металлические водопроводные трубы в
ванной комнате; —
металлическая

ванна; — сторонняя проводящая часть в пределах
досягаемости от открытых проводящих частей;

—
арматура железобетонных конструкций; Г3Ш — главная заземляющая шина; — естественный

заземлитель; — заземлитель молниезащиты (если имеется);

1 — нулевой защитный
проводник; 2 — проводник основной системы уравнивания потенциалов;

3 — проводник дополнительной системы уравнивания
потенциалов; 4 — токоотвод системы молниезащиты;

5 — контур
(магистраль) рабочего заземления в помещении информационного вычислительного
оборудования;

6 — проводник рабочего (функционального)
заземления; 7 — проводник уравнивания потенциалов

в системе рабочего (функционального) заземления; 8 —
заземляющий проводник

Проводящие части, входящие в здание извне, должны быть
соединены как можно ближе к точке их ввода в здание.

Для соединения с основной системой уравнивания потенциалов
все указанные части должны быть присоединены к главной заземляющей шине
(1.7.119-1.7.120) при помощи проводников системы уравнивания потенциалов.

Способы классификации осветительных приборов

В зависимости от целей, удобно использовать различные признаки для классификации.

В помещениях:

Сравнительная таблица применения осветительных приборов в помещении

Светильники	Прожекторы	Проекторы
Для освещения общественных и жилых зданий; Для использования в на производствах; Для освещения на рудниках и шахтах; В транспортных средствах.	На спортивных сооружениях; В театрах, концертных залах и др; Музеи и выставки иногда предъявляют особые требования, например к максимальной светосиле, в целях сохранения экспонатов.	Экранные. Например, используются в кинотеатрах; Технологические. Примером могут служить проекционные телевизоры.

К приборам освещения этого типа могут предъявляться дополнительные требования к максимальной яркости одного элемента (в помещениях), к пылезащите (на производствах), пожарной безопасности и водо/пыле защите (в шахтах).

На открытых пространствах:

Сравнительная таблица применения осветительных приборов на открытых пространствах

Светильники	Прожекторы
Уличное освещение; Большие открытые пространства; Туннели; Архитектурные сооружения; Транспортные средствах; Парковые зоны.	Общего назначения; Морские; Аэродромные; Зенитные; Транспортные средства; Киносъемочные.

В классификации название говорит об области применения, которой определяются дополнительные требования. Например для морских прожекторов — повышенная влагозащита, для зенитных — требования к мощности и рассеиванию светового пучка, для подсветки архитектурных сооружений важна эстетическая составляющая и пожарная безопасность.

7.1.48

Установка штепсельных розеток в ванных комнатах,
душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун
(далее по тексту «саунах»), а также в стиральных помещениях прачечных
не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается
установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96,
присоединяемых к сети через разделительные трансформаторы или защищенных
устройством защитного отключения, реагирующим на дифференциальный ток, не
превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться
на расстоянии не менее 0,6 м от дверного проема душевой кабины.

6.1.16

Для питания светильников местного стационарного
освещения с лампами накаливания должны применяться напряжения: в помещениях без
повышенной опасности — не выше 220 В и в помещениях с повышенной опасностью и
особо опасных — не выше 50 В. В помещениях с повышенной опасностью и особо
опасных допускается напряжение до 220 В для светильников, в этом случае должно
быть предусмотрено или защитное отключение линии при токе утечки до 30 мА, или
питание каждого светильника через разделяющий трансформатор (разделяющий
трансформатор может иметь несколько электрически не связанных вторичных
обмоток).

Для питания светильников местного освещения с
люминесцентными лампами может применяться напряжение не выше 220 В. При этом в
помещениях сырых, особо сырых, жарких и с химически активной средой применение
люминесцентных ламп для местного освещения допускается только в арматуре
специальной конструкции.

Лампы ДРЛ, ДРИ, ДРИЗ и ДНаТ могут применяться для местного
освещения при напряжении не выше 220 В в арматуре, специально предназначенной
для местного освещения.

7.1.34

В зданиях следует применять кабели и провода с
медными жилами*.

__________________

* До 2001 г. по имеющемуся заделу строительства допускается
использование проводов и кабелей с алюминиевыми жилами.

Питающие и распределительные сети, как правило, должны
выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное
сечение равно 16 мм и более.

Питание отдельных электроприемников, относящихся к
инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки
кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с
алюминиевыми жилами сечением не менее 2,5 м.

В музеях, картинных галереях, выставочных помещениях
разрешается использование осветительных шинопроводов со степенью защиты IP20, у
которых ответвительные устройства к светильникам имеют разъемные контактные
соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов
со степенью защиты IP44, у которых ответвления к светильникам выполняются с
помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента
извлечения вилки из розетки.

В указанных помещениях осветительные шинопроводы должны питаться
от распределительных пунктов самостоятельными линиями.

В жилых зданиях сечения медных проводников должны
соответствовать расчетным значениям, но быть не менее указанных в таблице
7.1.1.
