Слуховой аппарат. часть 1

В следующей серии

Слуховой аппарат функционально состоит из высокочувствительного электретного микрофона и малошумящего усилителя низкой частоты (УНЧ), нагруженного на головные телефоны (см. рисунок).

Усилитель слухового аппарата должен иметь усиление более 10000 раз по напряжению, подъем частотной характеристики в диапазоне 300-300 Гц и обеспечивать на выходе достаточную мощность. Низковольтное питание (2-3 В) заставляет внимательно отнестись к подбору режимов питания по постоянному току транзисторов, качеству самих транзисторов и других деталей. Несмотря на пониженное питание, проблема борьбы с возбуждениями усилителя как по звуковой, так и высокой частоте остается.

Детали и конструкция. В корпусе из-под китайского микроприемника УКВ диапазона размещают головные телефоны, гнездо для их подключения, регулятор громкости с выключателем, светодиод-индикатор включения.

При разработке печатной платы необходимо так разместить эти детали, чтобы они совпадали с отверстиями, имеющимися в корпусе бывшего приемника. Естественно, что такой вариант конструкции слухового аппарата не единственный.

Детали.
Микрофон малогабаритный электретный

МКЭ-ЗЗ2; транзисторы КТ3102Д, Е с коэффициентом усиления 500-800, КТ31 5б, Г, Е с коэффициентами усиления 100-150; резисторы типа МЛТ-0,125; конденсаторы различных типов, основное требование к ним — возможно меньшие размеры. Наушники — малогабаритные головные телефоны китайского производства. Питание — от гальванических элементов. Потребляемый слуховым аппаратом ток почти в 2 раза меньше, чем у микроприемников УКВ диапазона.

Налаживание заключается в подборе резистора R1 в указанных пределах по максимальной чувствительности аппарата. Максимальный потребляемый ток при свежих элементах питания 9-10 мА. Свидетельством правильно отлаженного УНЧ является сохранение его работоспособности при напряжении питания 1,5 В, хотя усиление значительно снижается по сравнению с питанием от двух элементов.

Данный слуховой аппарат имеет меньший уровень шума, чем аппараты, выпускавшиеся в Советском Союзе в 80-х годах; чувствительность и уровень звукового давления на выходе у него выше, чем у слуховых аппаратов заушного типа или размещающихся в дужке очков.

Схему слухового аппарата можно рассматривать как базовую. Несмотря на то что в схеме приняты некоторые меры для сужения полосы частот, его звучание намного более естественнее и приятнее, чем у промышленных слуховых ап

паратов. Однако дальнейшее сужение полосы частот УНЧ может понадобиться при конструировании аппаратов для лиц с большим уровнем потери слуха.

Для уменьшения потребляемого тока в оконечный каскад УНЧ можно ввести режим «плавающей точки» и др.

Литература: 1. Справочник радиолюбителя/Под ред. Г.М. Терещука, К.М. Терещука, С.А. Седо-ва.-К.: Вища шк., 1981.

Простое зарядное устройство своими руками

Наверняка вы в курсе какая сейчас обстановка со светом в Крыму, по вечерам при выключении света вынуждены сидеть при лампах и светодиодных лентах. Но для того что бы их питать нужны аккумуляторы постоянно заряженные. Конечно, есть у меня зарядка на LM317, но ее не универсальность меня не утраивает, так как приходится заряжать разные типы АКБ. Среди которых и гелиевые, и LI-Ion и кислотные автомобильные АКБ.

Зарядное устройство, которое мне захотелось, должно заряжать все типы аккумуляторов, с напряжением зарядки до 15В и током до 4А. Самым подходящим для меня вариантом стало собрать два стабилизатора на компараторах. Стабилизатор тока и стабилизатор напряжения. Как для меня все просто, напряжение с выхода зарядки и датчика тока должно сравниваться с опорным напряжением.

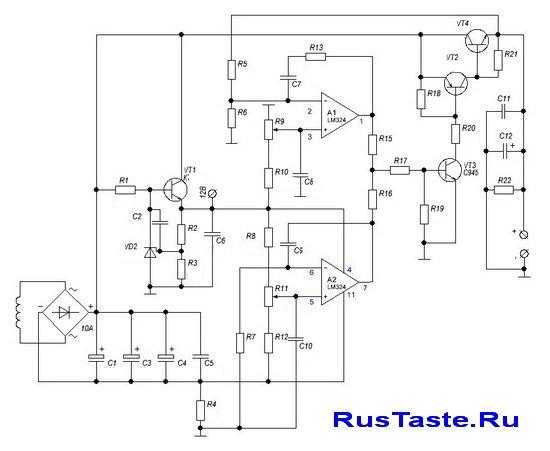

Основой схемы стал набор операционных усилителей LM324, обвязка к которому подбиралась неделю. И в одно прекрасное утро вышла рабочая схема

В разработке схемы мне очень помог MULTISLIM,как для начинающего самое оно. И если бы не он я бы до сих пор собирал бы эту схему. И спасибо ребятам с Радиокота, где была похожая схема, благодаря которой зарядка доведена была до ума. Ссылка на форум внизу статьи И так подробней со схемой.

Схема питается у меня от трансформаторного блока питания с выходом 22В, далее идет мост диодный 15А с запасом взят и фильтр из 3х электролитических конденсаторов по 4700мФ зашунтированные пленкой 0.1мФ.

Источник опорного питания 12В собран на регулируемой КРЕН TL431, усиленной транзистором для надежности, да и не известно сколько еще чего подключу к этой схеме, даже оставил на плате клемму для питания других плат. Транзистор VT1 брал КТ805, так как у меня их валом из старых теликов. Но можно и другие, такие как КТ815/КТ817, их будет достаточно для питания этой схемы

На первом компараторе собран стабилизатор тока, сравнивающий напряжение с потенциометра с напряжением падения на шунте. Шунт 0,1Ом, потому что других не было и для легкого подсчета удобен, но можно и другие применять, помним только про рассеиваемую мощность P=I*I*Rш. Из закона Ома на 1А нагрузки падение 0.1В. Соответственно для 4А- 0.4В. Зная это значение можно посчитать делитель для регулировки, то есть в крайнем правом положении на средней ножке потенциометра должно быть 0.4В. При питании 12В, коэффициент деления должен быть 12/0.4=30. Выберем как на моем примере переменный 50К, тогда R8 1,5Мом. R12 подбирается по минимальному току потребления, к которому еще добавится ток питания всей схемы. Но тут сунул 3к, что бы не заморачивать себя расчетами. Мне минимальный ток не так важен. Кстати питание схемы сделано через шунт, что бы избежать отрицательного напряжения на ОУ.

На втором компараторе собран стабилизатор напряжения все как в первом. Напряжение с делителя, равное половине от выхода зарядки сравнивается с опорным. То есть на выходе 15В, на делителе 7,5В. На переменном резисторе 20К в крайнем правом положении 7,5В при R10 12.5кОм Управляющие ноги с потенциометров зашунтированы пленкой 470нФ на общий, что бы избежать шорохов.

Эти два стабилизатора работают параллельно, каждый через свой токоограничивающий резистор управляют транзисторным каскадом. Транзисторный каскад собран на трех транзисторах. Управляющий VT3 я ставил C945 из платы монитора ПК. Они есть разной цоколевки, есть с базой посредине, а есть с базой на правой ножке(случайно заметил:))

Как найти слуховой аппарат по цене?

Цифровые приборы не отличаются дешевизной, и больше всего приходится платить за новые модели, с множеством каналов и полезным функционалом. Но и такие приборы можно купить без потерь для бюджета – нужно лишь грамотно подойти к вопросу.

Если сэкономить необходимо, выбирайте проверенные модели – не новые, но качественные – датские, немецкие, швейцарские. Определитесь, с потерей каких дополнительных функций можно смириться, а какие вам необходимы.

Нужен новый аппарат с беспроводными функциями? Присмотритесь к акциям и скидкам – их проводят многие магазины. А при бинауральном протезировании хорошие компании дадут скидку на второе устройство.

Еще один интересный вариант – подарки при покупке аппарата. Так вы сэкономите на батарейках и других полезных аксессуарах, хоть и купите аппарат по стандартной стоимости.

Небольшая предыстория

Моему деду идет девятый десяток лет. Со временем он стал плохо слышать. Пару лет он использовал миниатюрный заушный слуховой аппарат фирмы Сименс. Пока благополучно его не потерял. Казалось бы: купили новый и забыли о проблеме, но я решил заморочиться и сделать самодельный. Есть несколько причин этому решению. Во-первых, ценовой вопрос. С ростом курса доллара слуховые аппараты значительно выросли в цене. Во-вторых, упомянутый экземпляр имел крайне малое время работы от батареек-таблеток. Их приходилось менять один-два раза в неделю. В-третьих, ношение головного убора вызывало посторонние шумы, которые мешали услышать разговор. В четвертых, моноблочное исполнение и близкое расположение динамика и микрофона вызывало постоянные писки на максимальной громкости, а на среднем уровне звука ничего не было слышно. Посему я решил убить всех зайцев и сделать аппарат на аккумуляторах формата ААА, состоящий из нескольких блоков. Наушник и микрофон будут располагаться по принципу проводной гарнитуры. А корпус, в котором будут находиться аккумуляторы и печатная плата, будет носиться в кармане брюк или на ремне. Он должен будет выполнять ф-цию экрана и защищать внутренние элементы от повреждения при случайных падениях или наступлений на него.

Какие технические средства реабилитации положены людям с нарушениями слуха

Моя мама проходила МСЭ два раза. В первый раз, согласно ИПРА, ей был положен только слуховой аппарат с вкладышем и специальный дверной звонок.

Спустя четыре года ей нужно было получать новый слуховой аппарат, так как срок использования старого заканчивался. К этому времени ее слух ухудшился. Мы обратились к сурдологу поликлиники — врачу, который занимается нарушениями слуха. Она направила нас на повторную МСЭ.

После экспертизы в ИПРА добавили телевизор и телефон, а слуховой аппарат заменили на более мощный. Часть новых ТСР мы уже получили, часть только ждем.

Ниже я расскажу, на какие ТСР в целом могут претендовать люди с нарушениями слуха.

Слуховой аппарат. Его подбирают индивидуально с учетом степени глухоты, особенностей слухового прохода и других нюансов. Врачи медико-социальной экспертизы решают, какой тип прибора нужен человеку, и прописывают это в ИПРА.

Слуховые аппараты могут быть средней мощности, мощные и сверхмощные. По типу сигнала они бывают цифровые и аналоговые:

Аналоговые слуховые аппараты — это самые простые устройства, одинаково усиливающие звук на всех частотах. Они не будут различать шум вокруг и голос собеседника, а усилят все сразу, что может ухудшить восприятие звуков. Такие аппараты максимально простые и недорогие. В среднем они стоят 3000—10 000 Р в зависимости от мощности.
Цифровые слуховые аппараты — это сложные устройства, определяющие фоновые шумы, усиливающие тихие звуки и приглушающие громкие. Кроме того, они не мешают пользоваться мобильным телефоном, так как не так чувствительны к электромагнитным помехам от устройства, и позволяют полноценно общаться в различных условиях. Такие аппараты дороже: они стоят от 10 000 Р, есть устройства ценой в десятки тысяч.

Первоначально моей маме выдавали аналоговый аппарат средней мощности, стоит такой около 4500 Р. Со временем ее слух ухудшился, сейчас ей положен цифровой аппарат большей мощности. Если покупать такой самостоятельно, он обойдется примерно в 17 000 Р.

Аналоговый слуховой аппарат средней мощности, который государство выделило моей маме

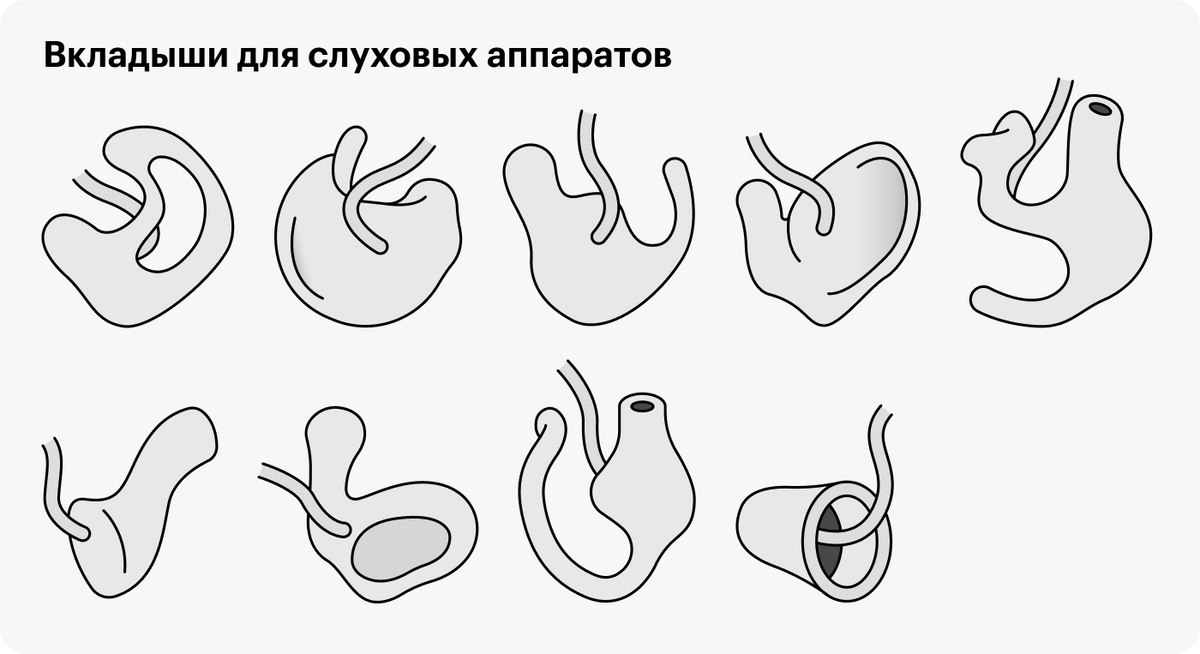

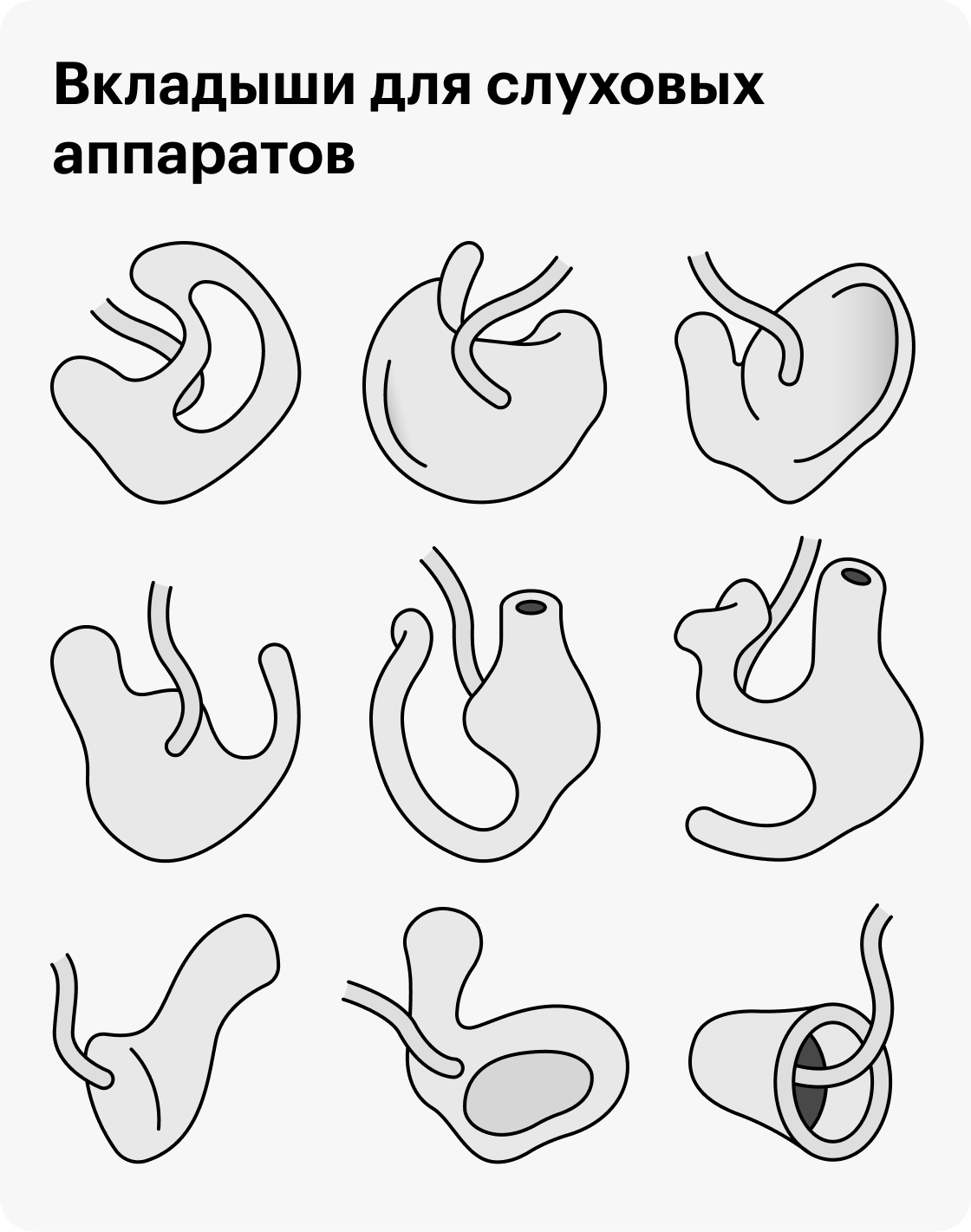

Ушной вкладыш для слухового аппарата. Он улучшает разборчивость речи. Их делают индивидуально, так как стандартный вкладыш постоянно выпадает, пользоваться им некомфортно. Форма ушного вкладыша и материал, из которого его делают, зависят от степени снижения слуха, особенностей слухового прохода, модели слухового аппарата.

Сделать вкладыш за свой счет стоит около 1000 Р. От государства мы ждали его месяц после получения слухового аппарата. Заменять вкладыши нужно каждый год.

Форму подбирают с учетом формы уха и особенностей слухового прохода

Телевизоры с телетекстом для приема программ со скрытыми субтитрами. На экране такого телевизора параллельно показу видео выводятся субтитры. Человек с плохим слухом сможет посмотреть любую передачу, читая текст на экране.

Диагональ телевизора, предоставляемого слабослышащему человеку для чтения субтитров, должна составлять 80 см. Государство обычно закупает устройства средней ценовой категории, стоят такие 8000—12 000 Р.

Наш телевизор обещали привезти на дом, как только аппараты будут закуплены по госконтракту.

Телефонные устройства с функцией видеосвязи, навигации и текстовым выходом. Так телефон называется в ИПРА, на самом деле это обычный смартфон — у них всех есть возможность видеосвязи, навигатор и функции обмена сообщениями.

Рассчитывать на то, что государство выдаст современную модель, не стоит. Бесплатно предлагают только телефоны средней ценовой категории — стоимостью около 8000 Р. Сейчас мы с мамой ожидаем получения устройства.

Сигнализатор звука цифровой с вибрационной и световой индикацией. Это кнопка, которую устанавливают вместо дверного звонка. Она передает сигнал о звонке на наручный браслет. Браслет вибрирует и светится — так человек с нарушениями слуха понимает, что кто-то звонит в дверь.

Стоит такое устройство, если покупать его самостоятельно, 8000—9000 Р.

На ТСР, которые выделило государство, мы с мамой сэкономили примерно 43 000 Р

Цифровой слуховой аппарат	17 000 Р
Вкладыши	1000 Р
Телевизор	9000 Р
Телефон	8000 Р
Сигнализатор	8000 Р

Цифровой слуховой аппарат
17 000 Р

Вкладыши
1000 Р

Телевизор
9000 Р

Телефон
8000 Р

Сигнализатор
8000 Р

Если нажать кнопку, на браслете загорится лампочка

Мой вариант

У меня получилось следующее. (файл проекта KiCAD) Пару слов о предусилителе. Т.к. указанных на схеме деталей предусилителя у меня не оказалось, я решил экспериментировать из того что у меня есть. А в запасе у меня были банальные КТ315Б. В ходе экспериментов получилось так, что самый первый вариант всего на одном транзисторе оказался самым удачным, а все последующие имели плохое качество звучания и плохое усиление. Но при этом если на микруху и предусилитель подавать общее питание, то предусилитель начинал самовозбуждаться. Все мои попытки решить эту проблему приводили только к ухудшению звука. В итоге взвесив все «за» и «против», я решил что изящество технического решения имеет меньший приоритет перед звучанием, и использовал второй блок аккумуляторов для питания предусилителя. Да, у меня возросли вес и габариты, но я делаю первый экспериментальный образец и это простительно. Вот такой вот компромисс.

В схеме также присутствует еще один транзистор — BC547, который переключает микросхему усилителя в режим пониженного энергопотребления при понижение напряжения питания менее 2.0В. Этим предупреждается полный разряд основных аккумуляторов. С аккумуляторами предусилителя так не получается, и хотя можно было бы и этот момент решить, я решил что это не так критично. Т.к. замеры потребления тока покали, что предусилитель потребляет в 10 раз меньше тока, а именно 0.6 мА и 6.3 мА соответственно. Учитывая это, можно сделать предположение что заряд аккумуляторов предусилителя будет происходить 1 раз на десять зарядок основных аккумуляторов, что вполне приемлемо. Имея емкость основных аккумуляторов в 1000 мАч, имеем около 160 часов непрерывной работы. Можно сделать предположение, что этого заряда хватит на 2-3 недели работы по 8-10 часов в сутки. Что вполне неплохой показатель. В схеме присутствует также регулятор громкости который регулирует напряжение на электретном микрофоне.

Схема слухового аппарата

Схемотехническое решение я подсмотрел на сайте радиоскот http://radioskot.ru/publ/unch/karmannyj_slukhovoj_apparat/6-1-0-627 Схема довольна заморочистая. Я старался ее упростить.

Основной усилитель представляет из себя мотороловскую микросхему MC34119. Давайте заглянем в даташит. Микруха состоит из 45 транзисторов, может работать от 2В, например от 2-х NiMH аккумуляторов, которые при полной разрядке будут иметь напряжение 1В на каждом, т. е. в сумме нужных нам 2В. При этом микросхема потребляет крайне мало. Заявлено 2.7 мА. А выдавать может до 250 мВт мощности на 32-омный наушник. Вполне неплохие показатели.

Самый простой вариант включения имеет минимальную обвеску. Но я, как и автор упомянутой схемы, в ходе экспериментов на макетной плате понял что лучше всего использовать вариант с подавлением высокочастотных звуков.

Опытным путем подобрал по качеству звучания электретный микрофон от старого телефона Philips, он оказался заметно лучше других микрофонов.

Чем усилитель звука отличается от слухового аппарата

Несмотря на то, что усилители звука и слуховые аппараты работают по сходной схеме получения, обработки и передачи аудиального сигнала, их механика резко отличается.

Слуховой аппарат отличается от усилителя звука механикой работы с полученным сигналом.

Слуховой аппарат предлагает схему автоматической регулировки усиления. Звук никогда не станет громче заданной границы. При этом очень слабый сигнал усиливается, а интенсивный ограничивается или подавляется.
У приборов для улучшения звука присутствует регулировка усиления частотных диапазонов. Это полезно, если человек не воспринимает только отдельные части спектра.
Слуховые аппараты фильтруют шумы.

Усилитель звука просто обрабатывает весь диапазон поступающих на него сигналов

И неважно, хорошо воспринимает человек определенные частоты или нет. Усилители не имеют гарантированной стабильности параметров, вносят большие искажения, не учитывают особенности слуха конкретного пациента

Поэтому рекомендуется доверить мнению врача. Именно он посоветует на основе сделанных исследований оптимальные виды слуховых аппаратов, которые не вызовут проблем при использовании.

Простая схема усилителя на LM324

Рассмотрим одну из простейших схем на LM324 с отрицательной обратной связью (ООС) -повторитель напряжения. Как правило, изучение темы по ОУ начинают с повторителя напряжения. Эту схему еще называют усилитель у которого имеет коэффициент усиления по напряжению равен единице. В идеале это означает, что операционный усилитель не обеспечивает какого-либо усиления сигнала и напряжение выходного сигнала совпадает с входным. То есть, если 5 В подается на вход операционного усилителя, то 5 В будет на его выходе.

Но это утверждение справедливо для идеального операционного усилителя, а не для рассматриваемого в статье LM324. Так как это не виртуальная, а реальная микросхема ее характеристики отличаются от идеальных. Рассмотрим график зависимости выходного напряжения от входного для lm324.

На графике, в области «A» показано изменение фазы на выходе. Такое может произойти при появлении отрицательного напряжения на входе микросхемы и может привести к нежелательным последствиям – выводу её из строя.

Так же, на графике видно, что напряжение на выходе усилителя растет с увеличением входного. Но оно не может расти бесконечно, и ограничено напряжением питания микросхемы 5 В и особенностями её работы. Так, напряжения на входах незначительно разнятся, через них течёт небольшой по величине ток, поэтому напряжение на выходе будет немного отличаться от подаваемого. На графике, в области “С”, видно предельное выходное напряжение 3.8 В для рассматриваемой схемы усиления, запитанной от 5 В.

На практике, повсеместно приходится работать с активными электронными компонентами, которые имеют достаточно слабый выходной ток. Например, такими как микрофон. Подключение к нему элемента с маленьким сопротивлением приведет к снижению напряжения выходного сигнала, создаваемого с его помощью. В таких случаях можно использовать повторитель напряжения, который имеет большое входное и низкое выходное сопротивление, соответственно не будет уменьшать или искажать подаваемый на вход сигнал.

Повторитель напряжения далеко не самая распространенная типовая схема применения для этой микросхемы. На основе данного ОУ создаются и продолжают совершенствоваться другие типовые решения, на основе которых работают современные электронные устройства.

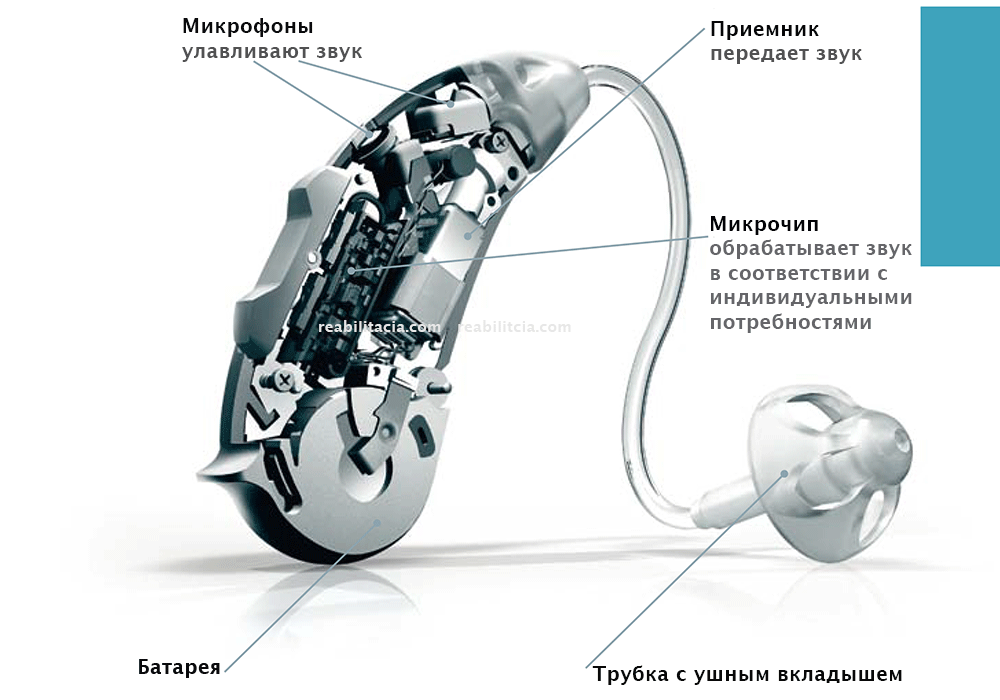

Особенности современных слуховых аппаратов

Первые слуховые аппараты имели ограниченный набор функций и стандартный внешний вид. Их отличали:

крупные размеры, непривлекательный на вид корпус;
эффект «обратной связи», который пациент воспринимал как свист;
неудобство или отсутствие настройки.

Современные модели научились «подстраиваться» под нужды пациентов. Они стали практически незаметны для окружающих. В ряде случаев человеку достаточно установить слуховой аппарат на целую неделю и не вынимать его перед сном, чтобы зарядить или почистить.

По способу ношения различают следующие виды современных слуховых аппаратов:

Заушные с вкладышем. Корпус устройства располагается за ушной раковиной, вкладыш с динамиком – в слуховом проходе. Препараты выглядят достаточно массивно, но подбор корпуса в цвет кожи или волос и мощный усилитель делают их незаменимыми для пожилых людей, опасающихся устройств с мелкими деталями.
Внутриушные. Состоят из одной детали, которая вкладывается в слуховой проход, занимая его полностью. Корпус изготавливается индивидуально. Подходят для взрослых с выраженной тугоухостью.
Внутриканальные. Эти слуховые аппараты имеют самый маленький размер и практически невидимы окружающим. Они располагаются в слуховом проходе, срок непрерывного ношения составляет до 10 дней. Именно столько времени держится заряд батареи. В зависимости от глубины расположения и размеров различают CIC и ITC-модели. CIC-аппараты имеют самый маленький размер, внешне они практически незаметны. ITC-устройства чуть крупнее: с ними легче манипулировать. Рекомендованы людям, ведущим активный образ жизни.
С выносным ресивером. По своему устройству они напоминают заушные модели. Разница заключается в том, что ресивер располагается очень близко к барабанной перепонке. Этот принцип работы слухового аппарата позволяет улучшить качество звука, снизить мощность динамика и значит – эксплуатировать устройство без смены батареи в течение более длительного времени. Кроме того, ресивер можно использовать как с индивидуальными, так и со стандартными вкладышами.

виды слуховых аппаратов

Костные слуховые аппараты

Достаточно дорогой класс устройств. Используется при очень больших потерях слуха, например, при глухоте. Слуховой аппарат располагается на стороне пораженного уха, он улавливает звуки, превращает их в «вибрацию» и по костям черепа передает в здоровое. При этом «рабочий» орган по-прежнему в единственном экземпляре, поэтому формируется псевдобинауральный слух. Также костные слуховые аппараты используются при односторонних кондуктивных нарушениях, например, при атрезии наружного слухового прохода. Такую тактику по статистике считают эффективной лишь 32-44% опрошенных пользователей. Для долгосрочной эксплуатации требует оперативного вмешательства для установки импланта, посредством которого тем или иным способом фиксируется аппарат.

Радиокот схемы своими руками слуховой аппарат

Недавно близкому для меня человеку понадобился слуховой аппарат. Во многих странах людям со слабым слухом такие аппараты предоставляются бесплатно, но бесплатный сыр.

Перед вами один из бесплатных аппаратов, такие можно в китае купить за 2-3 доллара.

Есть хорошие аппараты, но цена на них явно больше 2-х трех долларов.

Заводской аппарат не устраивал тем, что обладал малой чувствительностью и нестабильным усилением, а так же имел батарейное питание, а это лишние затраты на покупку батареек.

Вскрыв китайский аппарат стало ясно почему у него малая чувствительность. Как видим схема примитивная, построена на паре транзисторов, хотя и качество звука неплохое.

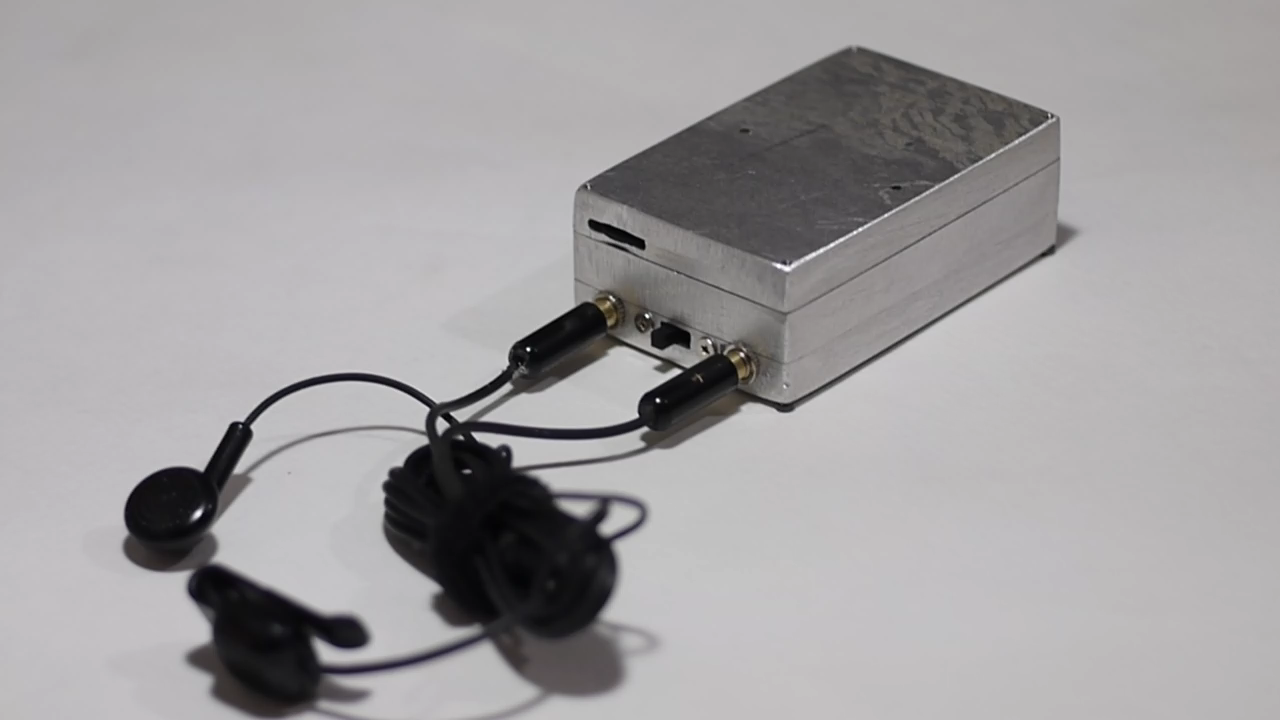

В итоге мною было изготовлено несколько схожих аппарата. Один из этих аппаратов довольно громоздкий, но обладает очень хорошей чувствительностью и функцией авто регулировки усиления. Оконечный каскад построен на микросхеме MC34119, которая может отдавать в нагрузку мощность до 250 милливатт, поэтому к такому аппарату можно подключать буквально любые наушники. Данный аппарат был снабжен довольно емким литий ионным аккумулятором, одной зарядки хватит на несколько дней работы. К сожалению не сохранил ни схемы, ни фотографии.

Второй аппарат не менее хорош, он построен полностью на транзисторах.

Пара каскадов предварительного усиления, далее каскад автоматической корректировки громкости и оконечный каскад в коллекторную цепь которого подключается высокоомный наушник.

Как работает автоматическая регулировка громкости. В начальном этапе напряжение с конденсатора С5 , который заряжается резистором R8 подается на базу транзистора первого каскада для того , чтобы обеспечить максимальное усиление.

По мере нарастания входного сигнала , например при громком разговоре в вблизи аппарата, сигнал на выходе второго предварительного каскада также нарастает, и как только напряжение дойдет до величины отпирания кремниевых транзисторов, а это 0,6 — 0,7Вольта, транзистор срабатывает, через его открытый переход и резистор R6 емкость C5 будет разряжаться, этим понижается напряжение на базе первого транзистора и снижается чувствительность аппарата, усиление плавно нарастает через несколько секунд, по мере заряда конденсатора C5.

Такая функция должна иметься в любом нормальном слуховом аппарате, она обеспечивает стабильный звук в наушнике не зависимо от громкости разговора.

Недостатком данного аппарата является критичность к наушниками, тут он нужен с высоким сопротивлением. Наушники от гарнитуры смартфонов имеют сопротивление от 20 до 35 ом, мне же пришлось изрядно попотеть, чтобы найти наушник с сопротивлением катушки в 50 Ом, но с таким наушником звук просто идеальный, хотя прибор может работать и с более низкоомными наушниками.

Достоинств много, высокая чувствительность, функция подавления громких шумов, низковольтное питание и малый ток потребления.

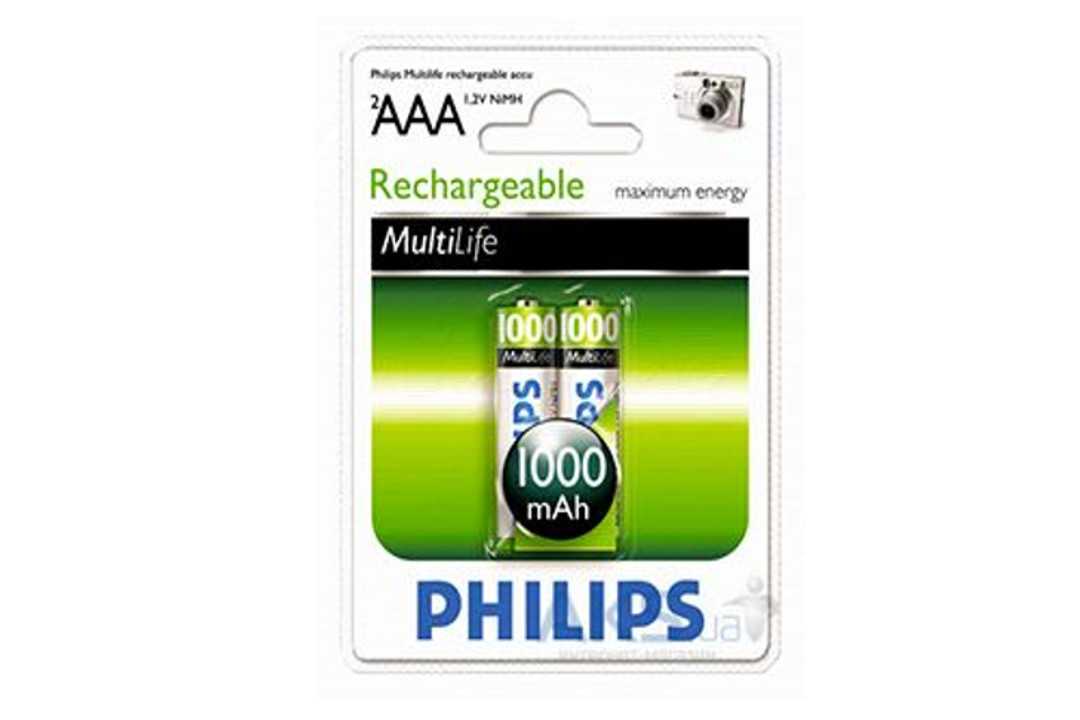

Такой прибор можно запитать всего от одной батарейки, а если вам удастся найти малогабаритный никель металл гидридныый аккумулятор, то ваш аппарат вполне может конкурировать с китайском собратом с точки зрения эргономики.

Я же использовал малогабаритный литий ионный аккумулятор от блютуз гарнитуры. Еще одной фишкой схемы является широкий диапазон входных напряжений. В диапазоне от 0,8 до 4-х вольт устройство работает отлично.

Печатную плату этого варианта развел для DIP компонентов, получилась плата довольно компактной.

Позже решил попробовать с SMD монтажом

Плата получилась почти в два раза компактней, но паять смд — очень трудная задача. Микрофоне электретный, он в своем составе уже содержат один усилительный каскад. В последней версии слухового аппарата использовал довольно высококачественный микрофон от хорошей гарнитуры.

Электретные микрофоны имеют полярность, если смотреть на микрофон со стороны контактов, то вы увидите дорожку, которая идет от корпуса микрофона к одному из контактов, именно этот контакт и является массой. Но на всякий случай советую прозвонить микрофон, один из щупов мультимера стыкуется с корпусом микрофона, вторым поочередно касаемся контактов, так намного легче определить где масса.

Важно расположить наушник и микрофон на некотором расстоянии друг от друга, притом желательно , чтобы это расстояние было не менее 3-х см, в противном случае возможно возникновение акустической связи и характерного свиста. Корпус можно сделать из старой флешки или нерабочей блютуз гарнитуры

Корпус можно сделать из старой флешки или нерабочей блютуз гарнитуры.
