Розетка для плиты

Розетка для электроплиты 220в. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

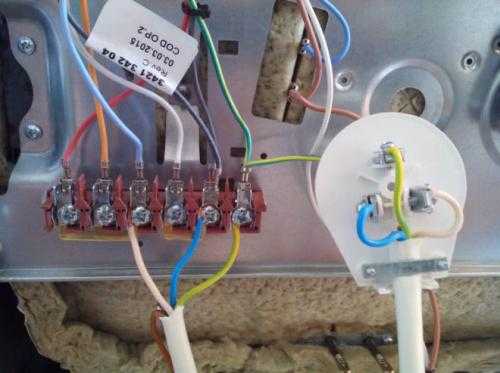

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

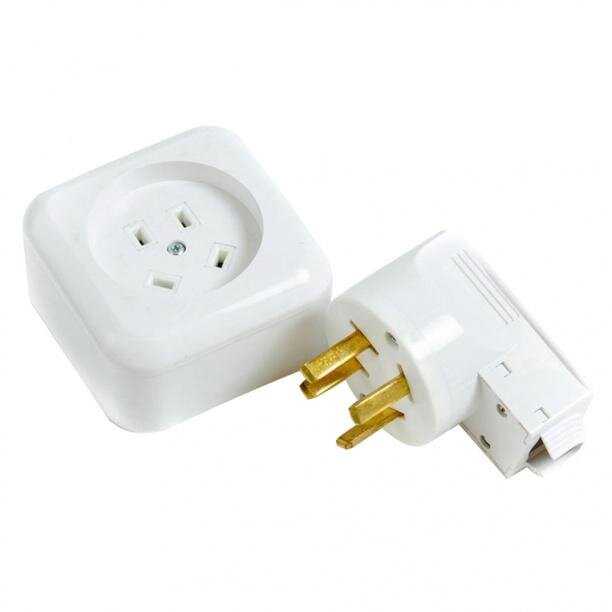

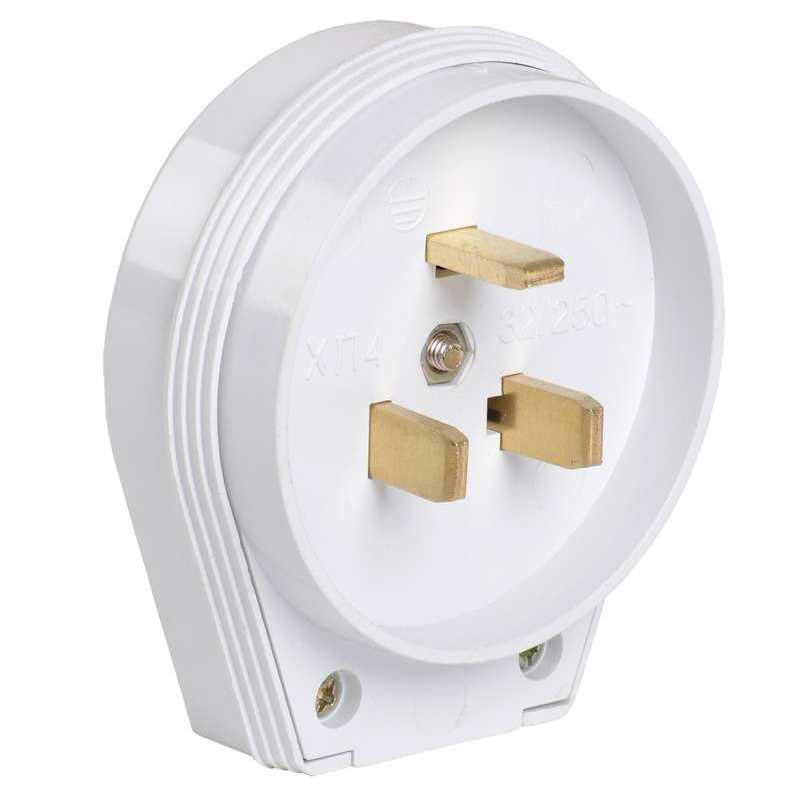

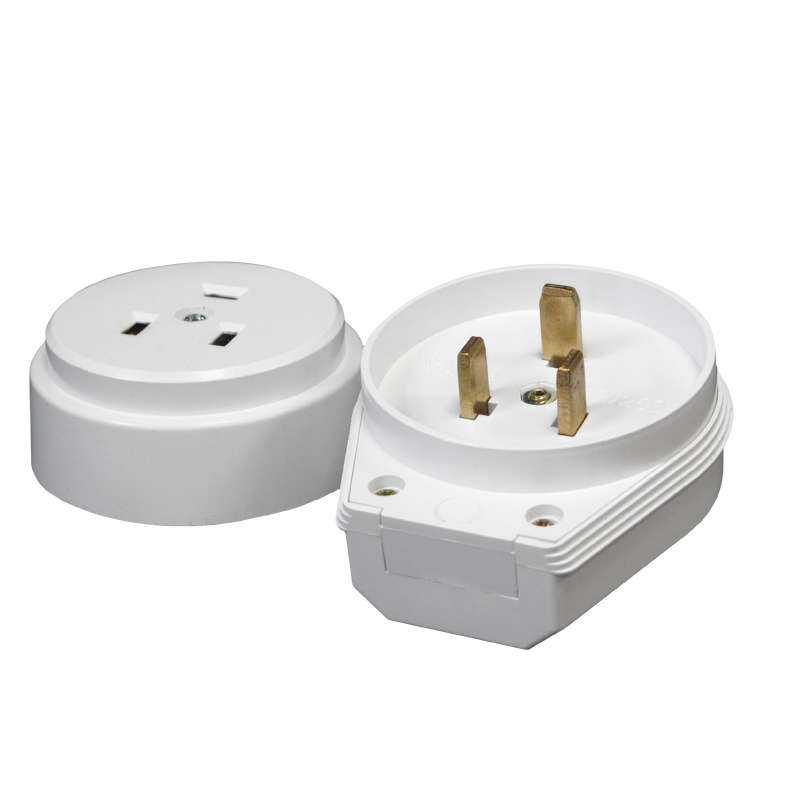

Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.

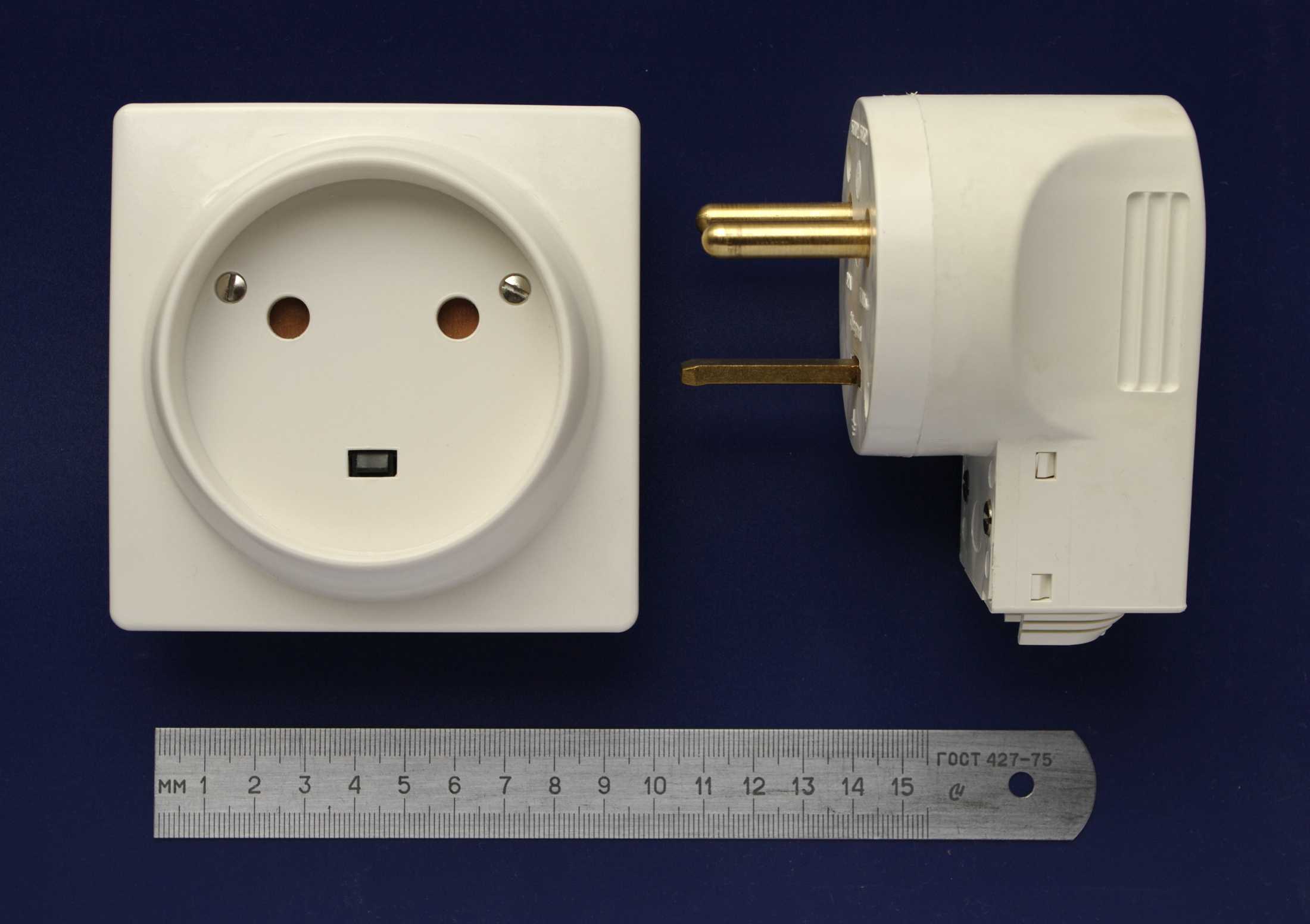

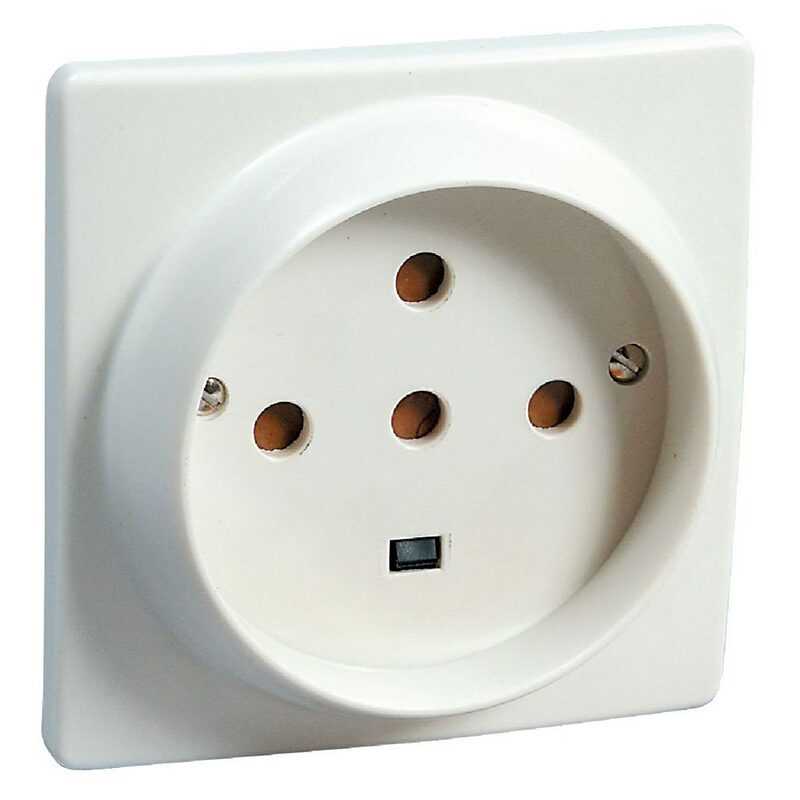

Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Розетка для плиты. Выбор места.

Если вы читали предыдущие статьи из цикла по подключению плиты, то остановимся на самых существенных моментах. Я часто видел, как розетки располагают под кухонным столом, практически на полу. Это не самое правильное решение. Во первых, очень неудобно лезть к розетке, ибо это (чаще всего) находится под кухонным гарнитуром и глубоко (ширина гарнитура не меньше 60 см и приходится практически вслепую втыкать вилку в розетку). Во вторых, в случае затопления, розетка окажется в воде очень быстро. Размещение за духовым шкафом тоже нецелесообразно. Ибо чтобы ее отключить, придётся вынимать духовой шкаф, который обычно закреплён в кухонном гарнитуре. В этом случае лучше использовать неразъемное соединение. Если вы устанавливаете плиту, то нужно предусматривать установку в таком месте, чтобы при задвигании плиты на место, вилка-розетка не мешали плотно придвинуть плиту к стене. Исходя из всех этих моментов, самым лучшим решением будет разместить розетку в стороне от плиты или духовки, в каком-нибудь соседнем шкафу и предусмотреть технологические отверстия для проводов. Но, как уже не раз говорил, лучшим вариантом будет сделать неразъёмное соединение.

Розетка для плиты. Монтаж розетки для плиты типа РШ/ВШ

Как устанавливать внутреннюю и наружную розетку я говорить не буду. Это довольно просто. Я коснусь технического момента. Как я тоже неоднократно говорил, найти качественную розетку такого типа сложно. Но если вы всё таки остановите свой выбор на такой розетке, то нужно учесть несколько технических нюансов. Во первых, зажимать провод надо только колечком. Причём, если это мягкий провод, то желательно колечко залудить и только потом зажимать. В противном случае, ввиду некачественного материала контактных площадок, создается лишь видимость того, что провод зажат. Я снял очень много розеток, в которых винт был затянут до упора, а провода вытащились без особого усилия руками. На фото внизу вы можете понять, почему так происходит.

После того, как вы затянете провода, в обязательном порядке нужно выправить контакты, как это показано на следующей фотографии. Синим кругом обведено неправильное положение лепестков контактной группы, красным — выправленные лепестки. Однако надо следить за тем, чтобы нож вилки входил, а не сминал лепестки.

Установка розеток для плиты. Как подключить розетку для электроплиты, варочной панели или духового шкафа

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.

Критерии выбора и стоимость

Однофазная розетка Legrand Характеристики розеток обязаны соответствовать силе напряжения, которая появляется сразу после подключения устройства.

Данный показатель можно найти самостоятельно. К примеру, разделяется суммарный размер мощности варочной панели на показатель напряжения электросети. Но чтобы перестраховать себя, полученный показатель нужно немного увеличить, примерно на 5 единиц.

Нужно знать, что варочные панели более мощные в сравнении с духовыми шкафами. Они легко выполняют свою работу, пользуясь мощностью 220 Вт и розеткой на 25 А. Большинство варочных моделей можно подключать и к обычным системам с напряжением тока 32А. Но отдельный аппарат также обязан быть не менее 40А.

Выбирая модель для электроплит, стоит иметь в виду, что для их работы существуют системы накладного и встроенного вида. Если осуществляется монтаж оборудования в деревянном строении, рекомендуется применять только установку накладных, при открытой проводке. Чтобы обезопасить себя от возникновения пожара, провод должен находиться в специальном кабель канале.

Однофазные, двухфазные и трёхфазные устройства для духовых шкафов и варочных панелей выпускаются многими производителями. Например, производитель качественных агрегатов Legrand. Существуют и более дешёвые аналоги, но они не могут обеспечить гарантией безопасности.

Стоимость однофазных вилок варьируется от 1300 до 2000 тыс. рублей. Двухфазные модели от 880 до 1200 тыс. рублей. На покупку трёхфазного, уйдёт не более 2500 тыс. рублей. Товары этой ценовой категории могут обеспечить качественную и безопасную работу.

Как правило, стоимость дешёвых, снижена за счёт замещения производственных материалов. Но вместе с тем, понижается и уровень безопасности.

Розетка для плиты и духовки. Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

для однофазных сетей 220В;
для трехфазных сетей 380В;
имеющие отдельный контакт для заземления или без него;
с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
с интегрированными устройствами – УЗО, реле отключения, таймер;
со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Розетка для электроплиты 380в. Как подключить электроплиту к розетке на 220 Вольт

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

Прокладываем кабельный канал.
Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

ПВС 3х4 — подключение электрической плиты однофазное на 220В.
ПВС 4х4 — подключение однофазное на 380В.
ПВС 5х4 — подключение трехфазное на 380 В.

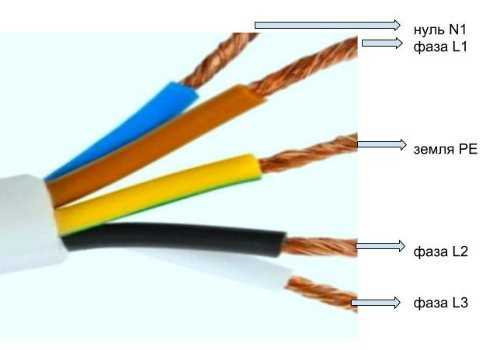

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

желто-зеленый – заземляющий;
синий – нулевой;
фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

удаленность от источников влаги;
удаленность от источников огня;
доступность для контроля и обслуживания;
недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

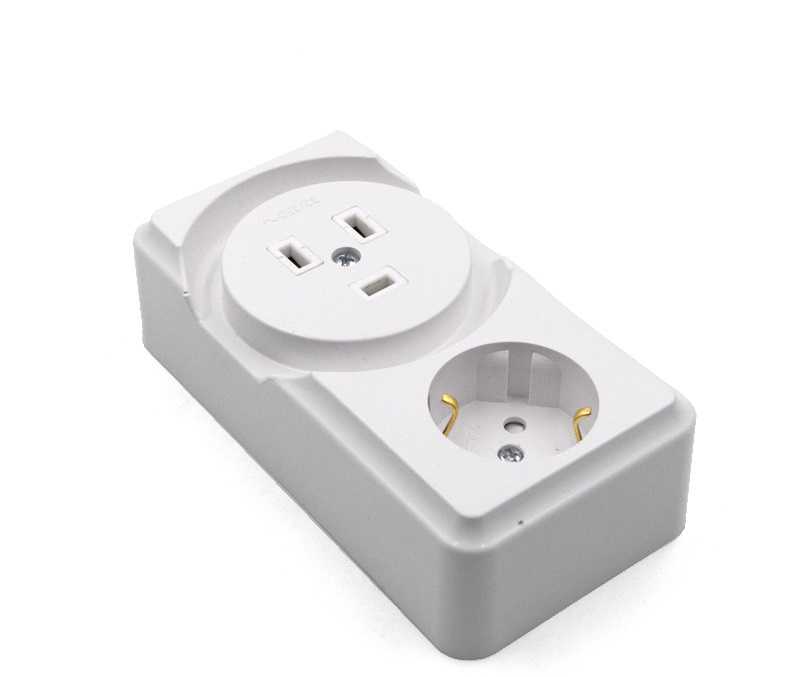

Двойная розетка для электроплиты. Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

Средняя мощность панелей в пределах: 3,5-7 кВт.
Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

Открываете технические паспорта к приборам и смотрите их максимальную мощность;
Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит , его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Силовая розетка это. Зачем нужны силовые розетки и вилки

Каждый вид оборудования имеет свои требования к мощности сетевых подключателей. Силовые розетки и вилки созданы для присоединения к сети бытового и промышленного оборудования 16А или 63А при напряжении как 220В, так 380В. Они используются в работе с переносным и стационарным оборудованием, а выгодно приобрести их можно, например, здесь contactica.com.ua .

Особенности и преимущества силовых розеток и вилок

Вы их оцените. Как розетки с вилками, так и плюсы от их использования.

Степень защиты на уровне IP44 и IP67. Это очень высокие показатели, которые буквально нам говорят о том, что использовать силовиков можно не только в помещении, но и там где есть место для влаги и грязи (на улице, например). Некоторые виды силовиков не боятся и полного погружения в воду. Работают в таком режиме они абсолютно нормально.
100% безопасность. Корпус силовых розеток и вилок изготовлен из специального пластика, кроме того – у них есть «шторки» и заземление.
Качественные материалы изготовления. Особая неуязвимость и безопасность силовиков в использовании обеспечивается производством из ударопрочной самозатухающей пластмассы.

Очевидно, силовые розетки нужны там, где есть мощное оборудование, а условия работы являются не самыми благоприятными для техники (влага и т.д.).

Предназначение силовых розеток и вилок

Преимущества силовиков открыли для нас одну истину – такие розетки и вилки нужны для подключения мощного оборудования. Промышленного, бытового? Здесь уже разницы нет. Мощной может быть электроплита, в равной степени, как и деревообрабатывающий станок.

Ценность силовых розеток и вилок в том, что они рассчитаны на высокое напряжение и плохие рабочие условия. Они отличаются разными показателями водо- и пыленепроницаемости. Во всех случаях – высокими. Такие розетки и вилки обеспечивают одно- и трехфазное подключение. Однофазники созданы для использования в бытовых условиях, например, для подключения мощной техники. Трехфазники – больше стандарт промышленного электрооборудования. Хотя и для подключения некоторых видов импортной бытовой техники они также используются.

Конкретной области применения силовых розеток и вилок нет. Они могут пригодиться везде, где есть электричество и мощное оборудование. Как у вас дома, так и на производстве. А чтобы их правильно выбрать, нужно разбираться в существующих типах силовиков.
