Подключение датчика движения с выключателем: 5 советов

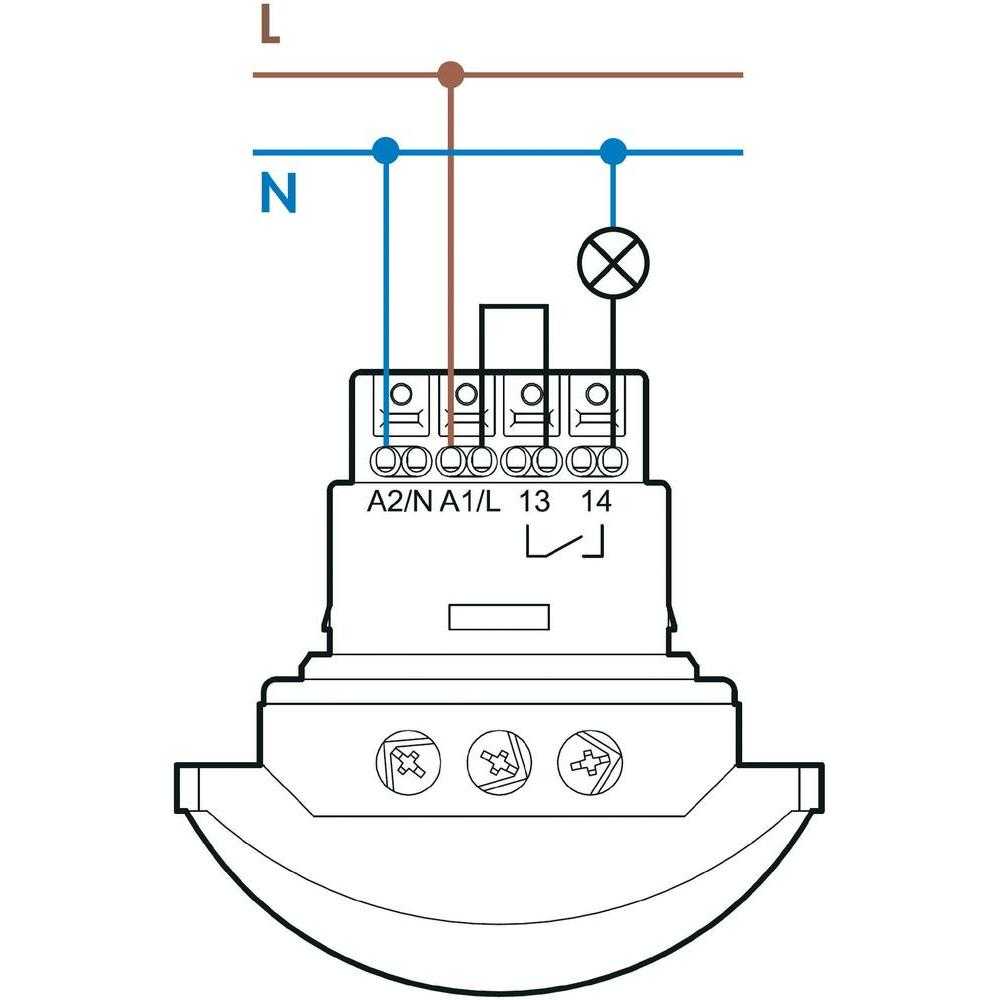

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель. Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения». Приступаем к установке светильника с датчиком движения:

3 схемы подключения

Схема

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:

1. Прибор подсоединяется к сети без использования выключателя. Это следует делать, если датчик станет полностью брать на себя всю работу за отключение и включение света. Это делается, когда необходимо осветить бассейн или придомовой участок.

2. Если прибор улавливает колебания воздуха, надо применять еще и выключатель, что принудительно обесточит оборудование. В таком случае лампочку необходимо соединить с электросетью, обойдя датчик.

3. Цепь питания есть смысл дополнить выключателем, с помощью которого отключается датчик движения, чтобы он не включался от любых движений, например, когда человек двигается во сне.

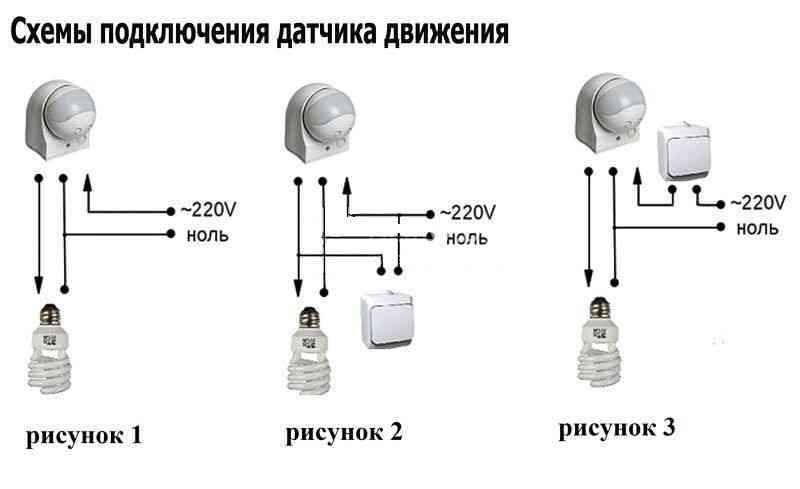

Схема
1 – без использования выключателя. 2 – кнопка для выключения света. 3 – кнопка для включения света.

Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

Ссылки СНИП и ПУЭ:

1. ПУЭ 6.5.7;
2. СНиП 23-05-95.

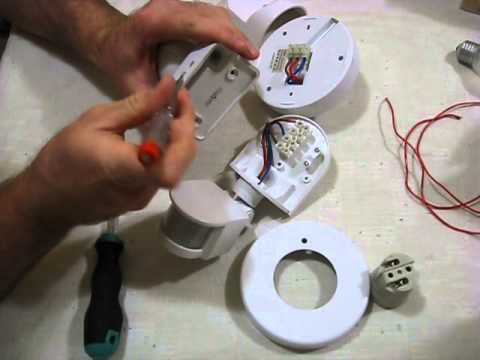

Как подключить датчик движения

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Возможные ошибки и способы их устранения

Не всегда всё проходит гладко. Иногда установка завершена, напряжение на приборе есть, но работа его не ладится. Не стоит опускать руки, нужно ещё раз внимательно проверить всю цепь соединения проводов, благо их немного. Если все провода расположены на своих местах, следует убедиться в хорошем контакте их с клеммами. Для этого нужно отвёрткой провести дополнительный зажим винтов в колодке. Также необходимо сделать ревизию соединений в распределительной коробке — ещё раз убедиться в правильности подсоединений и хороших контактов

Особенное внимание нужно уделить «нулевому» и «фазовому» проводам

Причина неполадки может крыться в плохо соединённых проводах

Фазу можно проверить обычным индикатором напряжения, а вот с нулём дела обстоят сложнее. Чтобы точно определиться с его наличием, нужен тестер. Но выход есть и тут. Можно смонтировать патрон с обыкновенной лампой накаливания, и вывести от него два провода. Если аккуратно прикоснуться оголёнными проводами к фазе и нулю, осветительный прибор должен загореться. Если этого не произошло, значит, нуль отсутствует. В таком случае нужно обследовать всю протяжённость линии начиная от счётчика.

Наличие напряжения показывает загорающийся светодиод пробника

Чаще всего неполадки в работе датчика движения возникают из-за особенностей регулировки его чувствительности. В предпродажном варианте регуляторы настроены на определённый рабочий уровень. Но если во время установки верньеры были смещены, могут возникнуть всевозможные казусы. Поэтому нужно внимательно ознакомиться с технической документацией, приложенной в упаковке, и провести установки регуляторов самостоятельно.

Как проверить правильно ли подключены приборы

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное. Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства. Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата. После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Подключение светильника через несколько датчиков

Рассмотрим вариант, когда требуется установка датчиков движения для включения света в количестве 2—3 и более штук. Это необходимо для освещения больших или изогнутых помещений/площадок.

Такая же ситуация происходит в изогнутых или длинных коридорах. Датчики соединяются параллельно один за другим и размещаются на необходимом расстоянии так, чтобы охватывать все пространство. Обязательно учитывайте, что их нужно питать от единой фазы, чтобы не произошло короткого замыкания и выгорания линии.

Старайтесь размещать узлы так, чтобы они смотрели на зону потенциального движения и охватывали максимальный радиус. Им ничего не должно мешать — даже высокий куст с редкой листвой может поглотить излучение и не дать устройству сработать.

Разберем, как подключить датчик движения для освещения несколькими мощными светильниками. Большинство бытовых моделей выдерживают 500 ватт, некоторые могут работать с 1000 ваттами. На деле следует отминусовать от максимального значения мощности 20—25 процентов, чтобы получить реальную цифру, с которой прибор будет работать

Это важно как подключить датчик движения для освещения мощных светодиодов, имеющих мощность по 300, 500, 700 ватт

Их можно приобрести отдельно или найти устройства с вмонтированными пускателями, что значительно снижает общую стоимость создания системы.

Для подключения лучше всего использовать медные многожильные провода толщиной 1,5 мм2. Они легко выдерживают нагрузки до 16 ампер, чего вполне достаточно для подключения даже нескольких мощных светильников на одну линию.

Подсоединение к прибору производится через колодку, расположенную в нижней или задней части датчика. На колодке имеется три разноцветных контакта, к которым нужно подвести провода. Следите за тем, чтобы не произошло короткого замыкания или чтобы внутрь не попала влага при размещении на улице.

Уличный светодиодный светильник с датчиком движения

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L – фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

1. Отключить питание и проверить отсутствие напряжения.
2. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
3. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
4. Подать питание и проверить работоспособность датчика.

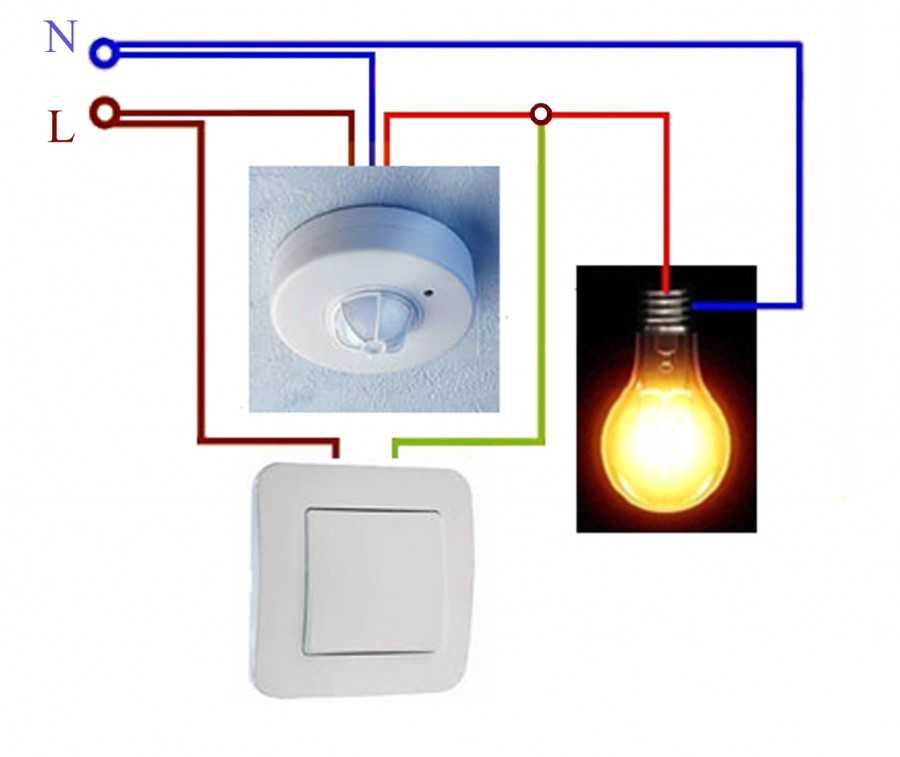

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

1. Отключить сеть и проверить отсутствие напряжения.
2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

1. Отключить питание и проверить отсутствие напряжения.
2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В. В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора. В этом случае лампа контролируется через контактор, а не напрямую.

Как уйти от ложных срабатываний

В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей). При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:

• разрядом элемента питания у беспроводных сенсоров;
• плохими контактами в соединительной линии от детектора до исполнительного модуля;
• неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.

Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.

Летающие насекомые как причина ложных сигналов.

Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.

Порядок проведения монтажных работ — шаг за шагом

Выберите, где будут установлены светильник и датчик движения. Установите элемент, сняв подставку и закрепив на стену или потолок. Высота монтажа не ниже 2,2 м. На 10 мм зачистите концы проводов, подключаемые к датчику.

Откройте крышку детектора и увидите распределительный узел с тремя контактами и разноцветными проводами. Синий N — «ноль», красно-коричневый (фиолетовый) L — фаза, желтый или зеленый — заземление.

Подключите к датчику напряжение, в соответствии с расцветкой соединив с токопроводящими кабелями клеммы L и N. Заизолируйте каждое место подключения, используя муфты, электротехническую изоленту. При подключении через выключатель двойного/тройного типа один из контактов используется для подачи питания на датчик движения.

Если будет перепутана подача фазы с детектора на лампочку, то цепь попросту не сработает. С другой стороны, короткого замыкания не произойдет — поменяйте провода местами. Этот же метод подключения используется для схемы с прямым соединением вилки — детектор функционирует от розетки подобно обычному электрическому прибору.

На следующей стадии датчик соединяется с осветительным устройством. Фазу, выходящую из корпуса, подключите к концу провода, идущего от светильника. Выполните изоляцию. Другой конец кабеля лампочки соедините с «нулем» на датчике.

Несколько советов

Приведем несколько рекомендаций о том, как правильно подключить датчик движения. Чтобы свести к минимуму ложные срабатывания нужно:

1. Если вы ставите датчик во дворе, то постарайтесь исключить из его поля зрения движущиеся объекты — автоматические поливалки, веревки с сохнущим бельем, флюгеры и пр.
2. Постарайтесь не ставить устройство так, чтобы в зоне видимости не было деревьев или кустарников, закрывающих обзор.
3. Не нужно размещать рядом со светильником мощные потребители, образующие силовые и электромагнитные поля — они могут вызывать фантомные нажатия.
4. Фокусируйте раструб датчика в сторону предполагаемого движения.
5. Следите за чистотой обзорного стекла — если оно покрыто пылью, то чувствительность прибора падает.

Теперь вы знаете, как установить датчик движения для включения света и как его правильно отрегулировать. Будьте внимательны при подключении и обдумайте, где разумнее всего его установить, чтобы устройство срабатывало сразу после начавшегося движения.

Выбор модели сенсора

Первым шагом надо выбрать тип сенсора. Радиочастотные (микроволновые) стоят недешево. Их устанавливают для контроля больших территорий (складов, стоянок для техники и т.д.). Учитывая вредность электромагнитного излучения, для бытовых целей и производства небольшого масштаба применяют ультразвуковые и инфракрасные сенсоры. Первые чувствительнее, более помехоустойчивые, но и более дорогие. К тому же ультразвук могут слышать домашние животные, и это может вызывать у них чувство дискомфорта (есть недоказанная практикой версия, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине в жилых помещениях и офисах применяют инфракрасные датчики. К тому же они дешевле. Другие критерии выбора сенсора:

1. Дальность действия. Должна быть не меньше расстояния до дальней точки контролируемой зоны. За большую дальность переплачивать нет смысла.
2. Угол контроля. Сенсоры потолочного типа в горизонтальной плоскости контролируют зону раскрывом в 360 град. Настенные – 180 и меньше (в силу конструктива). У настенных датчиков желателен контроль антивандальной зоны (снизу от сенсора) – оттуда злоумышленники могут вывести прибор из строя.
3. Коммутируемая мощность. Если она недостаточна для управления существующей нагрузкой, придется ставить реле-повторители.
4. Напряжение питания. Если отличается от 220 вольт, придется организовывать дополнительные источники питания.
5. Степень защиты. Должна обеспечивать работоспособность устройства в выбранном месте – в помещении или на улице.

Дальность действия популярных детекторов движения

Детектор движения	Принцип действия	Дальность,м
Smartbuy потолочный	ИК	6
REXANT ДДС 03 11-9211	ИК	12
REXANT 11-9215	ИК	9
REXANT ДДПМ 02 11-9217	РЧ	10
TDM ДДМ-01 SQ0324-0015	РЧ	8

Также есть другие характеристики для выбора сенсора (цвет, потребляемая мощность, время отпускания и т.д.), но они принципиального значения для подключения и установки не имеют.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Типичные ошибки при монтаже и подключении

При выполнении электрического монтажа надо следить за фазировкой. Сенсор должен разрывать фазный провод. Проверить это можно индикаторной отверткой. После этого обязательно надо обесточить рабочее место из соображений безопасности.

Рядом с местом установки инфракрасного сенсора не должно быть предметов с контрастной, по отношению к окружающей среде, температурой – батарей отопления, ламп накаливания и т.д. Также надо исключить попадание струй теплого воздуха от нагревательных элементов и систем кондиционирования. Если датчик устанавливается на улице, в его поле зрения не должно быть дымовых труб.

Не надо путать детекторы с потолочной и настенной установкой. У них разный сектор обзора. При неверном выборе неизбежно возникнут проблемы.

По возможности надо защищать линзу сенсора от попадания на нее грязи – это приведет к снижению чувствительности. Если установка датчика движения с исключением загрязнения не получится, надо обеспечить регулярную ревизию и очистку детектора.

Видео- урок: 5 ошибок при установке уличного датчика на движение Ajax MotionProtect Outdoor

При выполнении этих несложных требований сенсор прослужит долго и позволит сэкономить на освещении значительные суммы.

Как отрегулировать и настроить устройство

Все настройки нужны для того, чтобы создать необходимый режим работы датчика в конкретных условиях эксплуатации. С их помощью можно так отрегулировать работу прибора, что он будет удовлетворять требования в экономии электроэнергии, и одновременно осуществлять функцию освещения нужной продолжительности.

Настройка осуществляется при помощи поворота регуляторов

Наиболее распространённый набор настроек состоит из 3 функций:

1. «TIME». Настройка длительности времени освещения. Диапазон регулировки — от 5 с до 8 мин.
2. «LUX». Этот регулятор позволяет запрограммировать прибор на работу в определённое время суток. Датчик начнёт работу при наступлении сумерек, и отключится с рассветом. На корпусе обычно обозначены два крайних состояния — солнце и месяц. Смещением в одну или другую сторону можно добиться нужного времени срабатывания. Если же установка датчика предполагается в коридоре или санузле, в которых нет естественного освещения, регулятор переводят в крайнее «раннее» положение.
3. «SENS». С помощью данной функции можно изменить уровень чувствительности прибора к массе (объёму) объекта и расстояния до него. В основном датчики настроены так, что не будут реагировать на мелких домашних животных, например, собак и кошек. Но дополнительная регулировка никогда не повредит.

Приступая к самостоятельной установке датчика движения, необходимо помнить о безопасности. Все действия должны быть продуманными. Подвергать себя опасности поражения электрическим током не следует. Использовать нужно только рекомендованные производителем электрические проводники и соединительные материалы.

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

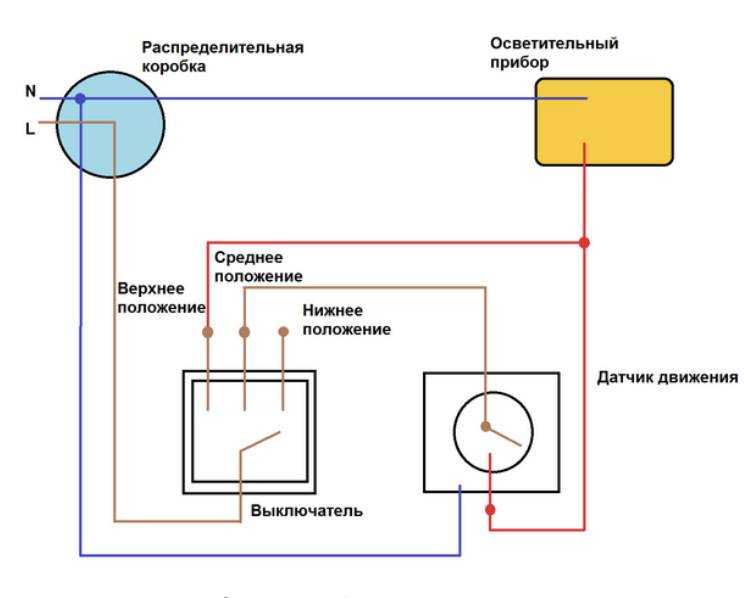

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

Где ставить прибор

Приборы отличаются не только по типу датчика, но и по способу установки. Одни предназначены для работы на улице (имеют защиту от воды), вторые — в помещении. Одни устанавливаются на стену, вторые — на потолок.

Мы не рекомендуем ставить уличные датчики в помещении, поскольку они достаточно громоздкие и не очень красиво выглядят. Квартирные устройства тоже не надо выносить на улицу — они не выдержат перепадов температуры и влаги, поэтому быстро выйдут из строя.

Выбрав тип и вид приборов, продумайте, где вы их собираетесь размещать. У устройств есть “угол обзора” и расстояние, на котором он может срабатывать, поэтому обязательно читайте инструкцию перед установкой. Для автоматического включения света в помещении могут использоваться круговые датчики, которые сканируют пространство на 360 градусов — их обычно вешают по центру комнаты. Для освещения длинных коридоров лучше выбирать направленные, равно как и для улицы. Расположите сканер так, чтобы он захватывал наибольший полезный угол, а если одним устройством не удается перекрыть всю площадь, то установите и второе.

Учитывайте нюансы сенсоров при установке. К примеру, пассивный инфракрасный не сможет определить открытие двери — он зажжет свет только после того, как в проеме появится человек. Если нужна сработка на открытие, то используйте микроволновый или ультразвуковой прибор.

Угол обзора у разных приборов может сильно отличаться. Выше мы писали про круговой датчик движения на свет — он сканирует область на 360 градусов. Обычные инфракрасные модели, устанавливаемые на стенках, охватывают угол от 90 до 200, а некоторые и до 250 градусов.

Во время установки устройства соблюдайте технику предосторожности. Ничего сложного в этом нет

Крепится прибор на двух саморезах или “быстром монтаже”. Подключение происходит через колодку (ноль синий, фаза коричневая, заземление желто-зеленое).

Теперь, когда вы знаете, как работает датчик движения для включения света, пришло время разобрать, как его подключить. Для питания классических бытовых устройств вполне достаточно медного кабеля на 1.5 квадрата. Перед подключением обязательно обесточьте линию. Подключение проводится через контактную планку — вам нужно будет просто прикрутить зачищенные провода к соответствующим выводам. Землю можно не подключать, если у вас нет заземления.

Датчик можно красиво вписать в любой интерьер
