Светильник светодиодный уличного освещения: виды, характеристики, применение

Современные светодиодные прожекторы для уличного освещения

Современные светодиодные прожекторы для уличного освещения очень распространены — на них переходят не только в крупных городах, но и в не самых известных населенных пунктах. Казалось бы, зачем тратить достаточно большие деньги на переоборудование всей системы освещения? Давайте выясним.

Чтобы лучше понять причины, по которым власти стараются максимально заменить устаревшие фонари на светодиодные, давайте посмотрим, какие требования предъявляются к уличному освещению:

1. Фонари и лампы должны быть устойчивы к постоянному агрессивному воздействию внешней среды. Это касается не только атмосферных осадков и пыли — на дороге могут быть частицы масла или антифризов, выхлопные газы, не до конца сгоревшее топливо. Все это очень быстро разрушает некачественные элементы уличного освещения.
2. Блок питания должен быть максимально устойчив к скачкам напряжения. Это обуславливается тем, что сами по себе сети электроэнергии в нашей стране не очень надежны — приходится перестраховываться, приобретая более современные модели элементов уличного освещения.
3. Устойчивость к резким перепадам температур, возможность работы при экстремально низких температурах.
4. Свет, не ослепляющий водителей. Некоторые системы освещения улиц не используются из-за слишком яркого света, который не позволяет водителям четко оценить ситуацию на дороге.
5. Простота обслуживания системы и каждого светильника в отдельности.
6. Устойчивость к воздействию ветра и сильной вибрации. Особенно это касается фонарей, стоящих около проезжей части.
7. И последнее — система должна освещать улицу равномерно, особенно если установлена около проезжей части. Любое проявление неравномерности необходимо устранить или выбрать для освещения другие светильники.

Как видите, требований довольно много. Из-за этого приходится отсеивать очень даже неплохие варианты.

Сегодня лучшим вариантом, который удовлетворяет всем критериям, являются как раз светодиодные прожекторы для освещения улиц — именно их стоит приобретать, чтобы установить или переделать систему освещения.

Энергосберегающие технологии прочно входят в современную жизнь. Продукция осветительной техники также совершенствуется не только по дизайнерским решениям, но и по параметрам технологичности и экономической выгоды от использования. Поэтому светодиодные прожекторы для уличного освещения сегодня довольно популярные.

Рынок новых решений в области осветительных устройств развивается очень стремительно. Новые модели и новые производители осветительных устройств предлагают для потребителей усовершенствованные способы их использования. Данная тема обширно представлена на выставке.

Развивающаяся инфраструктура больших и малых городов требует хорошего, экономически выгодного освещения.

Светодиодные прожектора для уличного использования приходят на смену галогенным лампам. Отличные технические параметры освещения делают эти устройства очень популярными, так как прежняя осветительная техника не могла создать такого эффекта освещенности уличных пространств.

Особенности и характеристики

Led-светильники для наружного освещения характеризуются как минимум двумя категориями параметров – конструкционными и светотехническими. Первые определяют особенности элементов, из которых они состоят, вторые – яркость, мощность, номинальное напряжение и прочие важные свойства.

В состав светодиодных светильников для уличной установки входят 4 неизменных компонента:

1. Лампа.
2. Драйвер.
3. Рефлектор.
4. Корпус.

Лэд-лампочки для освещения улиц напрямую влияют на осветительную силу всего прибора. Количество и вид светодиодов также могут различаться при переходе от одной модели к другой. Например, это может быть как стандартная лампа с цоколем Е27, так и отдельная плата с полупроводниковыми кристаллами.

Модуль питания – важнейшая составная часть светодиодных уличных светильников. Срок службы лампы и качество освещения во многом будут зависеть от стабильности подаваемого в цепь тока. Главная характеристика драйвера – мощность – должна соответствовать суммарному аналогичному показателю лед-элементов в фонаре.

Рефлектор концентрирует и определяет направление светового потока. Угол свечения будет меняться в зависимости от устройства системы фокусировки. Этим будет определяться и назначение, и прочие светотехнические характеристики уличного фонаря и его сфера применения. Нередко светодиодные лампы оснащаются линзами, создавая таким образом систему рассеянного освещения без необходимости применять специальное устройство.

Корпус служит для защиты светодиодных ламп от различных уличных факторов. Это и погодные проявления, и действия вандалов и злоумышленников, а также внешний и внутренний перегрев.

Среди наиболее важных светотехнических параметров уличных ламп для светодиодного освещения выделяются:

1. Цвет свечения.
2. Цветовая температура.
3. Уровень защиты.
4. Световой поток, лм.
5. Мощность.
6. Номинальное напряжение.
7. Температура окружающей среды.
8. Диммирование, программное управление.
9. Датчики (на движение, на уровень естественного освещения, на время).
10. Срок службы.
11. Производитель.

Требования к уличным светодиодным светильникам

По сравнению с лампами накала и люминесцентными светильниками светодиодные светильники более предпочтительны для уличного освещения. Прежде всего они более долговечны и экономны при одинаковой яркости с другими видами световых источников. Вместе с тем, чтобы led были годны для улицы, они должны отвечать ряду требований:

1. Оснащенными надежными блоками питания.
2. Защищенными от пробоя током заземлением.
3. Иметь коэффициент пульсации, не превышающий 1%.
4. Драйвера должны быть защищены от короткого замыкания.
5. Лед-кристаллы в ходе эксплуатации не должны нагреваться свыше 60С, но при этом иметь стабильность в работе при отрицательных температурах.
6. Корпуса должны быть герметичными с уровнем влагозащиты IP54 — IP67 (изготовленными преимущественно из алюминиевого сплава без вентиляционных отверстий), прочными и оснащенными ударопрочными стеклами.
7. Панели для лед-ламп должны иметь дюралевую основу.
8. Срок службы и гарантия должны быть отмечены в официальном сертификате производителя.

Разновидности уличных светодиодных ламп

Уличное освещение с использованием светодиодных приборов классифицируют по двум группам: назначение и цвет излучения. В первой группе перечислены основные виды конструкций и для чего они создавались. Во второй вы узнаете об основных способах получения белого свечения.

Функциональность

• Прожектор. В зависимости от размера используют в разных местах. Промышленные предназначены для освещения на крупных объектах. Часто их встречают на стадионах, автомобильных стоянках, подсвечивают фасады зданий. Небольшой формат прожектора устанавливают в садах, приусадебных участках для декоративного освещения.
• Фонарь. В зависимости от мощности лампы устанавливают на различных видах дороги. Крупные магистрали в Москве и других городах оснащают светодиодными светильниками в 400 Вт. Улицы с небольшим потоком — 150—250 Вт. Для парковой зоны, садов и тротуаров достаточно 150 Вт мощности освещения.
• Дюралайт. Представляет из себя гибкую пластиковую трубку или ленту со светодиодами внутри. Электронные детали размещают на расстоянии в 1,5—27,5 миллиметра. Основной задачей такого светильника — украшение архитектурных объектов, используется в ландшафтном дизайне и в рекламной сфере. Выделяют 4 разновидности светильников дюралайт:

1. Чейзинг — динамическое светодиодное освещение улиц;
2. Мультичейзинг — улучшенная версия предыдущего варианта, класса люкс;
3. Фиксинг — постоянное свечение;
4. Хамелеон — изменение цвета освещения через контролер.

• Дюрафлекс. Элемент ландшафтного декора, не боится влаги и очень гибкий. Светодиодная лента содержит несколько десятков электронных элементов.
• Линейка. Применяется в декоративной рекламной подсветке. На пластиковой ленте закрепляют мощные светодиоды, направленные в одну сторону. Для питания электроприбора потребуется всего 12 В напряжения, что безопасно для человека.
• Сетка. Светодиоды размещают в узлах плетеной сетки. Завоевала популярность у дизайнеров за счет простоты монтажа, удароустойчивости и экономичности. Для установки потребуются распорки, между которыми устанавливают освещение. Часто можно увидеть такую сетку на стенах или натянутую над дорожками, танцплощадками.

Современные светодиодные прожекторы для уличного освещения

Современные светодиодные прожекторы для уличного освещения очень распространены — на них переходят не только в крупных городах, но и в не самых известных населенных пунктах. Казалось бы, зачем тратить достаточно большие деньги на переоборудование всей системы освещения? Давайте выясним.

Чтобы лучше понять причины, по которым власти стараются максимально заменить устаревшие фонари на светодиодные, давайте посмотрим, какие требования предъявляются к уличному освещению:

1. Фонари и лампы должны быть устойчивы к постоянному агрессивному воздействию внешней среды. Это касается не только атмосферных осадков и пыли — на дороге могут быть частицы масла или антифризов, выхлопные газы, не до конца сгоревшее топливо. Все это очень быстро разрушает некачественные элементы уличного освещения.
2. Блок питания должен быть максимально устойчив к скачкам напряжения. Это обуславливается тем, что сами по себе сети электроэнергии в нашей стране не очень надежны — приходится перестраховываться, приобретая более современные модели элементов уличного освещения.
3. Устойчивость к резким перепадам температур, возможность работы при экстремально низких температурах.
4. Свет, не ослепляющий водителей. Некоторые системы освещения улиц не используются из-за слишком яркого света, который не позволяет водителям четко оценить ситуацию на дороге.
5. Простота обслуживания системы и каждого светильника в отдельности.
6. Устойчивость к воздействию ветра и сильной вибрации. Особенно это касается фонарей, стоящих около проезжей части.
7. И последнее — система должна освещать улицу равномерно, особенно если установлена около проезжей части. Любое проявление неравномерности необходимо устранить или выбрать для освещения другие светильники.

Как видите, требований довольно много. Из-за этого приходится отсеивать очень даже неплохие варианты.

Сегодня лучшим вариантом, который удовлетворяет всем критериям, являются как раз светодиодные прожекторы для освещения улиц — именно их стоит приобретать, чтобы установить или переделать систему освещения.

Энергосберегающие технологии прочно входят в современную жизнь. Продукция осветительной техники также совершенствуется не только по дизайнерским решениям, но и по параметрам технологичности и экономической выгоды от использования. Поэтому светодиодные прожекторы для уличного освещения сегодня довольно популярные.

Рынок новых решений в области осветительных устройств развивается очень стремительно. Новые модели и новые производители осветительных устройств предлагают для потребителей усовершенствованные способы их использования. Данная тема обширно представлена на выставке.

Развивающаяся инфраструктура больших и малых городов требует хорошего, экономически выгодного освещения.

Светодиодные прожектора для уличного использования приходят на смену галогенным лампам. Отличные технические параметры освещения делают эти устройства очень популярными, так как прежняя осветительная техника не могла создать такого эффекта освещенности уличных пространств.

Разновидности и область применения LED-светильников

В плане надежности, экономичности и способности работать в широком интервале температур, LED-приборы отлично справляются с задачами наружного освещения. Их можно встретить в парках и на улицах, во дворах и автостоянках, для освещения дорог и декоративной подсветки. В зависимости от сферы применения и конкретных задач светодиодные светильники для уличного освещения делятся на несколько разновидностей.

Направленные

Основное требование к таким светильникам – покрытие достаточно большого, но ограниченного телесного угла, обычно не превышающего 180 градусов. Такие светодиодные светильники используются для освещения проезжей части, дворов, улиц, и других открытых объектов большого размера.

Точечные

Этот класс приборов отличает малый (десятки градусов и менее) телесный угол и большая дальность светового пучка. Область применения точечного светильника – освещение относительно небольшого объекта (парадный вход, площадь, охраняемый объект и пр.) с большой дистанции. Классическим примером осветителя подобного типа является прожектор. Используются такие LED-светильники и для подсветки отдельных элементов в ландшафтном дизайне.

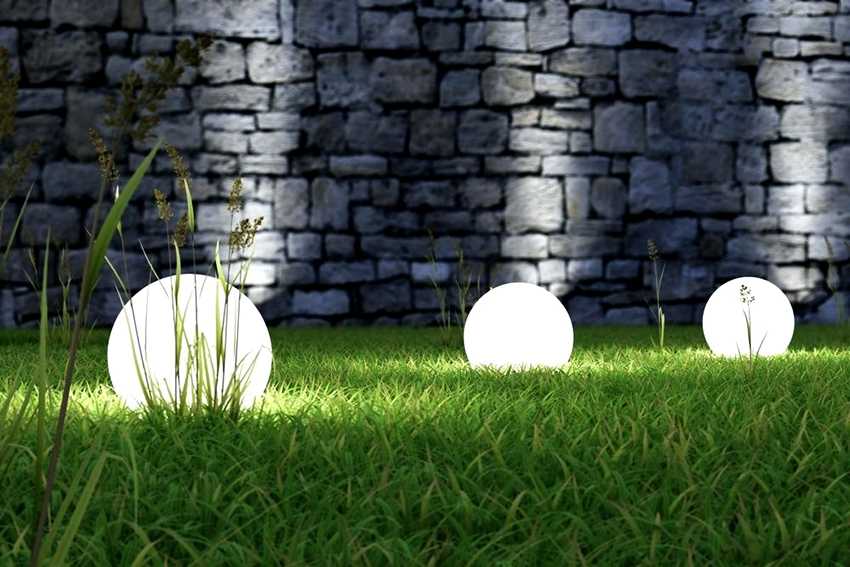

Рассеянного света

Устройства уличного освещения этого типа – противоположность точечным светильникам. Они излучают ненаправленный рассеянный свет. Обладая большим телесным углом (вплоть до 360 градусов), такие светильники незаменимы для освещения небольших открытых пространств. Их можно встретить в парках, на садовых участках частных домов и обычных улицах.

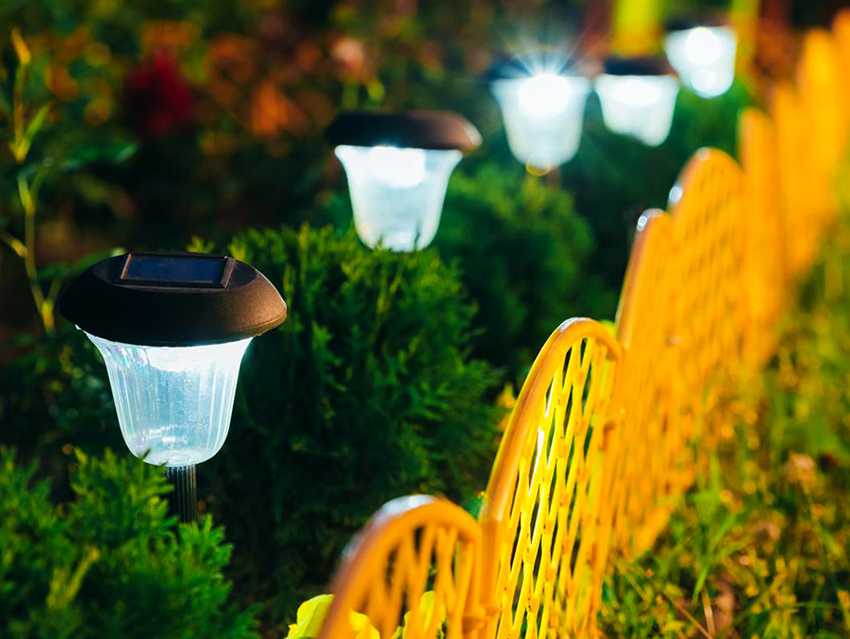

Декоративные

Эти устройства, способные излучать свет самых различных цветовых оттенков – от красного до синего, используются, как правило, не в качестве приборов уличного освещения, а для декоративной подсветки. Они относятся исключительно к элементам ландшафтного дизайна. Угол излучения и мощность таких приборов могут быть любыми, а форма и внешний вид самыми причудливыми.

Разновидности и область применения LED-светильников

В плане надежности, экономичности и способности работать в широком интервале температур, LED-приборы отлично справляются с задачами  наружного освещения. Их можно встретить в парках и на улицах, во дворах и автостоянках, для освещения дорог и декоративной подсветки. В зависимости от сферы применения и конкретных задач светодиодные светильники для уличного освещения делятся на несколько разновидностей.

Направленные

Основное требование к таким светильникам – покрытие достаточно большого, но ограниченного телесного угла, обычно не превышающего 180 градусов. Такие светодиодные светильники используются для освещения проезжей части, дворов, улиц, и других открытых объектов большого размера.

Точечные

Этот класс приборов отличает малый (десятки градусов и менее) телесный угол и большая дальность светового пучка. Область применения точечного светильника – освещение относительно небольшого объекта (парадный вход, площадь, охраняемый объект и пр.) с большой дистанции. Классическим примером осветителя подобного типа является прожектор. Используются такие LED-светильники и для подсветки отдельных элементов в ландшафтном дизайне.

Рассеянного света

Устройства уличного освещения этого типа – противоположность точечным светильникам. Они излучают ненаправленный рассеянный свет. Обладая большим телесным углом (вплоть до 360 градусов), такие светильники незаменимы для освещения небольших открытых пространств. Их можно встретить в парках, на садовых участках частных домов и обычных улицах.

Полезно! Благодаря своему стильному внешнему виду уличные светильники рассеянного света часто используются не только для освещения, но и в качестве элементов ландшафтного дизайна.

Декоративные

Эти устройства, способные излучать свет самых различных цветовых оттенков – от красного до синего, используются, как правило, не в качестве приборов уличного освещения, а для декоративной подсветки. Они относятся исключительно к элементам ландшафтного дизайна. Угол излучения и мощность таких приборов могут быть любыми, а форма и внешний вид самыми причудливыми.

Преимущества светодиодного уличного освещения

Эффект излучения света из твердого тела открыли еще в начале прошлого века в Англии, но долгое время разработка не усовершенствовалась и являлась чрезмерно дорогостоящей. Лишь в начале ХХІ века технологию упростили, а светильники такого типа запустили в серийное производство. Они значительно отличаются от предшественников, имея ряд конкретных преимуществ, среди которых выделяются следующие:

LED-лампы безопасны, работают бесшумно и экономично выгодны

1. Значительная экономичность – это основное достоинство приборов такого типа, делающее их популярными. Они потребляют в десять раз меньше электричества, чем лампы накаливания, и вдвое – по сравнению с люминесцентными светильниками.
2. Долгий срок службы. При условии использования светодиодных светильников для улицы строго в ночное время их период эксплуатации может продлиться до 25 лет.
3. Автономность, предполагающая устойчивость к циклическим нагрузкам. Приборы с LED-лампами выдерживают бесчисленные испытания режимами включение/выключение – без ущерба для функционирования светильника.
4. Широкий диапазон рабочих температур. Светодиодные светильники наружного освещения можно эксплуатировать в температурных условиях от -50 до 50 °C. Для использования в суровых условиях лучше приобретать приборы спецназначения.
5. Устойчивость к механическим воздействиям. Такие светильники даже при падении не разбиваются и продолжают работать.
6. В светильниках данного типа отсутствует инертность. Прибор начинает работать на полную мощность сразу после включения в сеть.
7. LED-лампы работают бесшумно.
8. Материалы для производства светодиодов являются экологически чистыми, поэтому не требуются особые условия утилизации для вышедших из строя ламп.
9. Светодиодные приборы не несут угрозы пожара и не создают взрывоопасность.

Светодиодные светильники можно использовать в диапазоне температур от -50 до 50 °C

Недостатки светодиодных светильников для уличного освещения

Перечень недостатков значительно меньше, чем список достоинств, но они все-таки имеются, основные из них следующие:

1. Цена светодиодных светильников уличного освещения довольно высокая в сравнении со стоимостью других типов ламп. Окупается такое оборудование в течение первых лет эксплуатации, но первоначальные вложения очень ощутимы.
2. Светодиоды, обладающие большой мощностью (от 50 Вт и выше), поддаются тепловой деградации, поэтому для успешного их применения необходимо позаботиться о подключении качественного теплоотвода. Экономия неуместна, если светильник предназначен для работы в жарком климате.
3. Чувствительность уличных светодиодных ламп к перепадам в напряжении. Единственный скачок в сети, который превышает предельные значения для конкретного прибора, способен вывести его из строя. Предотвратить неисправность поможет использование блоков питания или стабилизаторов напряжения в электросети.
4. Металлические электроды светильников поддаются диффузии. В результате этого частички металла могут попасть в поле действия полупроводника, что в итоге приведет к поломке прибора.

Одним из главных минусов LED-ламп является их высокая стоимость

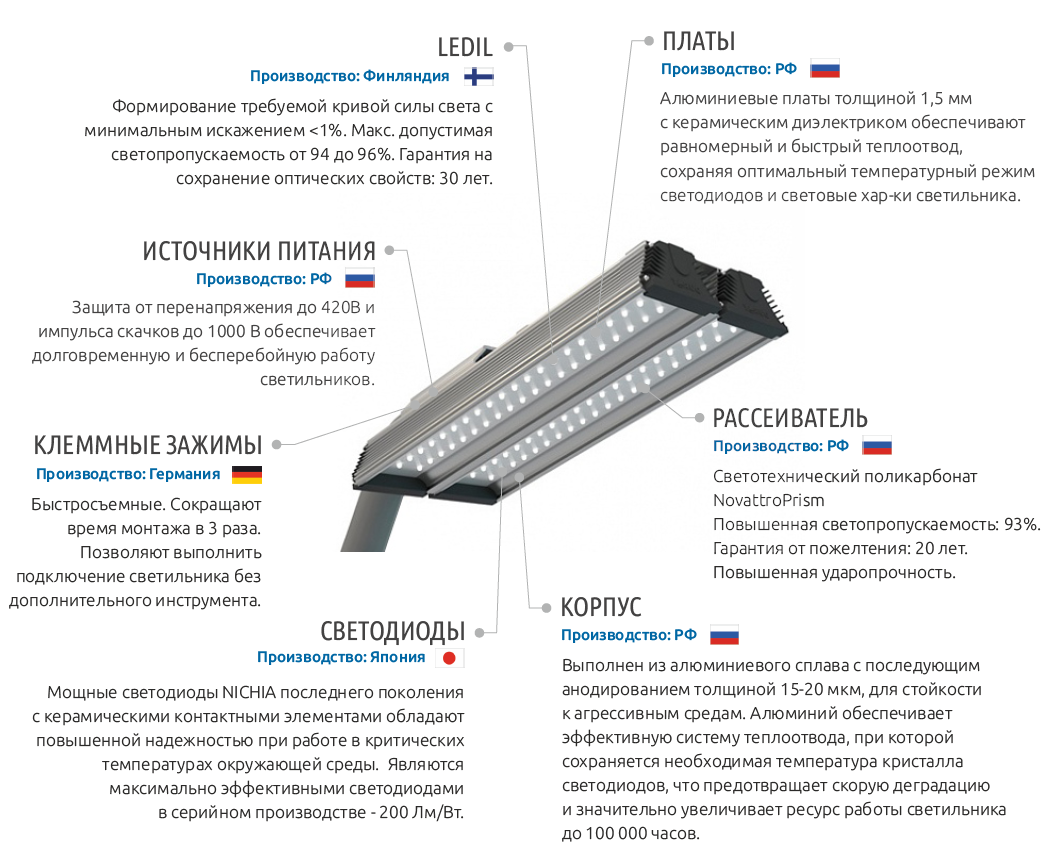

Как устроен полупроводниковый фонарь

Современный полупроводниковый осветитель – сложный электронный прибор, состоящий из нескольких узлов. Основные из них:

1. Излучающий модуль.
2. Система фокусировки.
3. Блок питания (драйвер).
4. Корпус.

Излучающий модуль

Изобретенный в 1962 году полупроводниковый прибор, способный излучать свет, совершенно не годился для освещения, но благодаря развитию технологий к концу ХХ века появились сверхъяркие светодиоды, способные заменить обычные лампочки. Современный диодный осветитель состоит из набора отдельных светоизлучающих диодов, собранных на общей плате и соединенных между собой электрически.

В последнее время широкое распространение получили так называемые SMD-матрицы – модули, состоящие из миниатюрных бескорпусных светодиодов. При этом сами модули весьма компактны, а число расположенных на них полупроводников может достигать нескольких сотен.

Несмотря на свою экономичность и высокий КПД, светодиоды в процессе работы нагреваются и требуют охлаждения. Для отвода лишнего тепла модули или матрицы устанавливаются на металлические радиаторы, роль которых нередко исполняет корпус фонаря.

Литой алюминиевый корпус этого уличного фонаря на столб дополнительно обеспечит качественный отвод тепла от светоизлучателя

Фокусирующая система

Для того чтобы излучаемый приборами свет шел в нужную сторону, перед платой излучателей помещается система линз, фокусирующая световое излучение в заданном секторе. Дополнительные зеркальные рефлекторы, устанавливаемые в некоторых типах уличных фонарей для столбов, собирают боковой свет, направляя его на те же линзы или просто в нужную сторону, если линзы не предусмотрены конструкцией прибора.

Модель донного прожектора с системой фокусирующих линз (слева) и светодиодный уличный фонарь на столб с рефлектором

Осветитель, собранный на таких полупроводниках, может не иметь собственной фокусирующей системы

Блок питания

Светоизлучающие диоды очень капризны в плане электропитания и не выносят скачков и перепадов напряжения. Кроме того, полупроводники питаются постоянным стабилизированным током относительно небольшой величины, и воткнуть их в розетку как обычную осветительную лампочку не удастся. Именно поэтому практически каждый уличный светодиодный фонарь на столб имеет собственный блок питания (драйвер). Это довольно сложное электронное устройство понижает напряжение до нужной величины, выпрямляет его и следит за тем, что бы ток через светодиоды ни при каких условиях не превысил допустимого значения.

Такими драйверами снабжаются практически все светодиодные лампы для уличного освещения

Корпус

Поскольку светодиодные уличные фонари для столбов работают в сложных климатических, погодных и социальных условиях, требования к их корпусам довольно жесткие. Кожух прибора должен надежно защищать электронику от дождя, снега, пыли и иметь антивандальное исполнение. Поэтому чаще всего корпуса изготавливают из металла, на который наносят то или иное антикоррозионное покрытие.

Нередко в продаже можно встретить уличные приборы с креплением на столбы в пластиковых корпусах, но это совсем не значит, что такой фонарь развалится через неделю. Современные технологии позволяют получать весьма прочные и долговечные виды пластмасс, по некоторым свойствам превосходящие даже металл.

Заключение

Какой бы ни был выбран тип светодиодного светильника для улицы, использование таких приборов, позволит свести к минимуму обслуживание фонаря во время эксплуатации. Если приобретается качественный светильник 50 Вт, то можно не волноваться о дополнительном освещении участка. Такой светильник обеспечит не только качественное освещение, но и позволит сэкономить немалое количество денег на оплате счетов за электроэнергию. Если светодиодный уличный прибор необходим только на время нахождения человека на улице, то уличный светильник с датчиком движения, позволит не только включать освещение когда это необходимо, но и ещё больше экономить денежные средства, за счёт уменьшения времени работы светильника.

Как изготовить своими руками уличный светодиодный светильник видео размещено ниже:

Заключение

Какой бы ни был выбран тип светодиодного светильника для улицы, использование таких приборов, позволит свести к минимуму обслуживание фонаря во время эксплуатации. Если приобретается качественный светильник 50 Вт, то можно не волноваться о дополнительном освещении участка. Такой светильник обеспечит не только качественное освещение, но и позволит сэкономить немалое количество денег на оплате счетов за электроэнергию. Если светодиодный уличный прибор необходим только на время нахождения человека на улице, то уличный светильник с датчиком движения, позволит не только включать освещение когда это необходимо, но и ещё больше экономить денежные средства, за счёт уменьшения времени работы светильника.

Светодиодные элементы освещения позволяют не только обеспечить качественным светом прилегающие к дому территории, но широко используются и в домашнем освещении. Такие элементы могут быть установлены в люстры или вместо обычной лампы в прихожей или на кухне. Для домашнего освещения лампа мощностью 50 Вт практически не используются, такая мощность больше подходит для улицы, поэтому для организации внутридомового освещения следует приобретать приборы с меньшим свечением.
