Лед подсветка: что это такое, какие типы дополнительного led освещения бывают, что означает backlight

Применение LED светильников

Освещение дома и офиса. LED светильники являются отличным выбором для освещения дома, офисных помещений и коммерческих объектов. Они обеспечивают яркий свет и высокую эффективность, потребляя при этом гораздо меньше энергии, чем традиционные лампы.

Уличное освещение. LED светильники подходят для уличного освещения таких объектов, как автомобильные дороги, парки, аэропорты и т.д. Они обеспечивают яркий, равномерный свет и экономичны в эксплуатации.

Освещение специальных помещений. LED светильники могут использоваться для освещения специальных помещений, таких как медицинские учреждения, производственные цеха, магазины и т.д

Они не выделяют излишнего тепла и не содержат вредных веществ, что важно для соответствия санитарным нормам

Декоративное освещение. LED светильники широко используются для создания атмосферы и декорирования помещений. Они могут применяться для создания оригинальных световых эффектов, чтобы подчеркнуть интерьер или украсить фасад здания.

Автомобильное освещение. LED светильники применяются в автомобильной индустрии для освещения салона и экстерьера автомобиля. Они обеспечивают яркий, равномерный и долговечный свет, при этом потребляют меньше энергии, чем традиционные лампы.

Освещение на открытом воздухе. LED светильники можно использовать для освещения на открытом воздухе, таких как сад, дача, бассейн, веранда и т.п. Они не только создадут комфортное освещение, но и станут стильным элементом дизайна окружающего пространства.

Эксклюзивное освещение. LED светильники могут применяться для создания эксклюзивных световых конструкций и установок, создавая уникальные эффекты и впечатления. Они могут стать не только источником света, но и креативным элементом дизайна.

Преимущества LED светильников перед другими типами

Эффективность – основное преимущество LED светильников перед другими типами. Такие светильники потребляют в 2-3 раза меньше энергии, чем лампы накаливания и в 40-50% меньше, чем люминесцентные лампы. Это не только экономит деньги на электричестве, но и помогает снизить нагрузку на электросеть и экологические проблемы.

Долговечность – еще одно преимущество LED светильников, которое связано с их эффективностью. Такие светильники работают в несколько раз дольше обычных ламп, при этом сохраняя свою яркость и качество света.

Безопасность – LED светильники не нагреваются, как обычные лампы, что делает их безопасными для использования в домах с детьми и домашних животных. Также, они не содержат вредных для здоровья веществ, таких как ртуть, которая присутствует в люминесцентных лампах.

Гибкость – LED светильники бывают разных размеров и форм, что позволяет использовать их в разных условиях и для разных целей. Они могут использоваться как в освещении дома, так и в профессиональных целях, например, в медицине, автомобильной и авиационной индустриях.

Эстетичность – LED светильники не только эффективны, но и красивы. Они бывают разных цветов и оттенков, что позволяет создать уникальную атмосферу и дизайн интерьера. Кроме того, такие светильники не мерцает и не дают зернистый свет, что делает их более приятными для глаз.

Способы сборки

По способу сборки изделия делятся на несколько категорий.

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

0,3;
0,5;
0,8;
1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Применение и возможности светодиодов

светодиоды в электронных устройствахсветодиоды для обозначения дорожных знаков

Впервые светодиоды были изобретены примерно в 60-е годы 20-го века. Но массовое производство и их применение как основного источника света было довольно ограниченно, так как их изготовление требовало достаточно больших денежных средств, и отсутствовал белый и синий цвет. Из-за этих факторов использование светодиодов было ограничено. В основном их применяли для регулировки дорожного движения, в медицинской технике и для передачи информации в опто — волоконных системах.

Лишь к середине 90-х годов начали появляться сверхяркие светодиоды, а вначале 2000х – синие и белые

Постепенно себестоимость светодиодов снизилась, что привлекло внимание производителей и спонсоров к этому источнику света. После этого область, где применяются светодиоды, значительно расширилась

Сначала их использовали как индикаторы в бытовых электронных устройствах и в качестве подсветки в жидкокристаллических экранах. После того, как стало возможным получать любые оттенки с помощью основных цветов, светодиоды стали использовать для конструирования дисплеев, которые позволяют выводить анимацию и полноцветную графику.

Из-за низкого уровня потребляемой мощности LEG-технологии являются самым оптимальным материалом для декоративного освещения. В отличие от люминесцентных ламп, срок использования светодиодов гораздо больше, — примерно в 6-8 раз. Простота сборки и антивандальные качества делают светодиоды конкурентоспособными наряду с остальными искусственными источниками.

светодиоды в массовое использование

Филаментные лампы

Филаментный источник света внешне напоминает лампу накаливания, но конструктивно остается светодиодным изделием. В таком случае пропадает необходимость в отводе тепла, но применение устройств в бытовой сфере связано с исключительно эстетическими соображениями.

Основной элемент филаментного прибора — светодиодная нить. В зависимости от количества таких нитей производят изделия разной мощности. Филамент — тонкий стержень из стекла, на поверхности которого имеются SMD-диоды. Верхняя часть покрывается люминофором, дающим желтый оттенок. Для отвода тепла применяют стеклянную колбу, внутренняя часть которой заполняется газом.

Из-за отсутствия места для драйвера внутри производители размещают низкокачественный модуль питания. Это повышает пульсацию, негативно сказывающуюся на зрительных органах. Для избавления от мерцания между цоколем и колбой добавляется пластиковое кольцо с качественным драйвером.

Как выбрать светодиодную лампу

Форма

Для декоративной люстры подойдёт свечевидная форма, или так называемая «кукуруза». Особенно если патроны направлены вверх.

В плафонах хорошо смотрятся шарообразные и грушевидные осветители.

Рефлекторы создают акцентное освещение.

Выбор цоколя

Список распространённых цоколей для светодиодных ламп:

E27 Самый привычный цоколь Эдисон диаметром 27 мм.
E14 Народное название «Миньон». Винтовой Эдисон 14 мм. Ставят на маломощные лампы.
E40 применяется для крупных мощных ламп (в основном для уличного освещения).

Штырьковые модели (безцокольные) G для галогеновых ламп, также скопированы и в светодиодных устройствах, чтобы заменить ими галогены.

G4 – для миниатюрных ламп.
GU5.3 – ими оснащены популярные лампы MR16 для мебели и потолков. Такие же, как галогеновые MR16.
GU10 – похожий на предыдущий, только с расстоянием между контактами в 10мм. Примечательная особенность – увеличенный диаметр на кончиках штырьков.
GX53 – светильники, встраиваемые и накладные для потолков и мебели, которые имеют плоскую широкую форму.
G13 – цоколь, аналогичный линейным люминесцентным лампам. Поворотный цоколь, применялся в аналогичных трубчатых лампах T8.

Пульсация

Чем меньше мерцание лампочки, тем лучше для глаз человека. Особенно этот показатель важен, когда речь идёт о выборе освещения для рабочего места. Существуют специальные измерительные приборы, показывающие уровень пульсации в цифровом обозначении. Но если прибора нет.

Определить мерцание можно двумя бытовыми методами:

Поднести к лампочке карандаш и быстро подвигать им из стороны в сторону. Если глаз отчётливо видит несколько карандашей – лампочку можно ставить только в помещения общего назначения. Например, коридор, туалет или лестничную клетку. В стабильном, немерцающем потоке, будет видно карандаш в крайних точках и размытое изображение между ними.
Навести на лампу камеру любого цифрового устройства. Хорошие лампочки светят ровно, а мерцающие дают тёмные полосы на экране. Глаза будут утомляться от такого освещения.

Радиатор

Как уже говорилось, хорошее отведение тепла – залог долгой работы лампочки.

Радиатор должен быть выполнен из алюминия.

Однако стремясь к неоправданной экономии, некоторые производители делают пластиковый радиатор и покрывают его серебристой краской.

При покупке слегка постучите по радиатору металлическим предметом. По звуку можно определить, какой использован материал.

Интенсивность свечения

Диммируемые лампы (светодиодные лампы работающие с диммером) можно регулировать по яркости, приглушая или добавляя света. О том, что лампочка способна на это, скажет пиктограмма в виде регулятора, на упаковке.

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе. Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

Преимущества светодиодных ламп

В настоящее время большое значение придается экономичной и долговечной работе осветительных приборов. Поэтому на первый план выходят светильники, создающие яркое освещение с выделением минимального количества тепла и небольшим энергопотреблением. Они обладают низкой чувствительностью к перепадам тока и напряжения, могут выдерживать большое количество включений и выключений.

Всеми этими качествами в полной мере обладают светодиодные лампы. Они имеют несколько разновидностей, отличающихся по конструктивным и техническим характеристикам, что позволяет выбрать наиболее подходящий вариант. Все лампы отличаются наличием или отсутствием мерцания, степенью экологической безопасности, необходимостью в использовании выпрямителей тока и других дополнительных приборов.

Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает

Выключатель с подсветкой: установка, подключение, схема

Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Выключатель с подсветкой – схема подключения и монтаж

Диммер: Виды, подключение и принцип работы

Диммер своими руками: 5 схем сборки самодельного светорегулятора

Оптические и электрические характеристики светодиодов

Светодиоды – это низковольтные приборы. Если использовать данный прибор для индикации, то будет достаточно 2-4 вольт напряжения при силе тока до 50 мА. Если использовать светодиоды для освещения, то ток в цепи будет колебаться от нескольких сотен мА до одного мА при напряжении 2-4 вольта. В светодиодных модулях светодиоды в электрической цепи соединены последовательно, подобно гирлянде, и для их работы нужно напряжение в 12 или 24 вольт.

Светодиоды работают от постоянного тока в цепи, поэтому при подключении очень важно соблюдать его полярность, иначе прибор просто-напросто не будет работать или совсем выйдет из строя. Часто производители на корпусе светодиодного модуля указывают их рабочее напряжение

По правилам для одного диода оно не должно превышать 5 вольт.

Яркость светодиода зависит от диаграммы направленности и осевой силы светового потока. Излучающий светодиодом свет находится в телесном углу от 4є до 140є, последнее зависит от конструкции светодиода. Цветовые параметры определяются координатами цветности, так называемой длиной волны света и цветовой температурой. Эффективность светодиода определяется отношением величины светового потока к затраченной на него энергии.

яркость светодиода

Самостоятельный ремонт

Алюминиевый профиль для светодиодной ленты — лаконичное решение

В случае выхода из строя простейшего LED-осветителя, изготовленного на основе отдельных светодиодных элементов, его ремонт может быть осуществлён своими руками. Самостоятельный ремонт светодиодных ламп и устройств, электрические схемы которых были рассмотрены ранее, сводится к простой замене неисправных блоков и деталей.

Корпус изделия легко разбирается после того, как его аккуратно отделяют от цокольной части. Внутри конструкции располагается плата с рабочими светодиодами, количество которых отличается у разных моделей (смотрите фото ниже).

Разборка светодиодной лампы

Обратите внимание! У широко распространённой модели лампы типа «MR 16», например, общее число светодиодов равно 27-ми 1,5 вольтовым элементам. Для того чтобы получить доступ к печатной плате с размещенными на ней диодами, достаточно удалить защитную стеклянную линзу, аккуратно поддев её хорошо отточенной отверткой

Для того чтобы получить доступ к печатной плате с размещенными на ней диодами, достаточно удалить защитную стеклянную линзу, аккуратно поддев её хорошо отточенной отверткой.

После разборки корпуса светодиодного изделия необходимо будет предпринять следующие шаги:

Обнаруженные ранее неисправные (несветящиеся) диоды после дополнительной проверки нужно будет заменить. Для оценки их исправности следует воспользоваться измерительным прибором (мультиметром), включённым в режим «Прозвонка»;

Дополнительная информация. Проверить исправность остальных элементов, которые содержит данная электросхема, можно путём подачи на них напряжения величиной от 1,5 до 2,5 Вольт (исправные диоды при подаче такого потенциала должны загораться).

При проверке потенциалами более 5-ти Вольт последовательно с проверяемым элементом включается ограничивающий резистор номиналом порядка 4,7-5,1 Ком;
В случае если все установленные в плату диоды исправны, но при горении постоянно мерцают, причиной этого может быть «пробой» конденсатора С1.

Для того чтобы убедиться в этом, следует проверить его номинальную ёмкость тем же мультиметром (о том, как это сделать, можно узнать в инструкции по применению прибора). Другой подход к решению данной проблемы предполагает простую замену конденсатора другим, заведомо исправным элементом, рассчитанным на напряжение не менее 400 Вольт.

Светодиоды для освещения

Светодиоды нашли широкое применение не только в освещении. Всем знакомы светодиодные подсветки в мониторах и телевизорах. Тип этих светодиодов называется DIP и Superflux. У них очень слабый световой поток и они не пригодны для освещения.

Для освещения используются следующие типы светодиодов:

SMD светодиоды (Surface Mounted Device). Эти светодиоды получили наибольшее распространение. Наиболее популярны типы светодиодов: SMD 5050, 5630, 5730, 3030, 3528, SMD 4014, Маркировки SMD 3528, 5050, 5630, 5730 означают размер корпуса светодиода, 5050 это размер 5 на 5 мм.
Мощные светодиоды 10;20;30;50 и 100 вт. Имеют угол рассеивания 140˚ и выполняются на теплоотводящей платформе.

Мощные светодиоды

Светодиоды COB (Chip on Board). Новое поколение LED освещения, идущее на смену SMD светодиодам с 2014 года. По этой технологии несколько кристаллов размещаются на единой платформе, что позволяет эффективнее отводить тепло и получать большую световую отдачу.

Светодиоды COB

Примечание: Частое упоминание об отводе тепла требует пояснений. В отличие от традиционных ламп, светодиоды не излучают тепло, свет от них фактически холодный, а отдают тепло в p-n переход светодиода. Отсюда потребность, предпринимать шаги по отводу тепла при увеличении мощности светодиода.

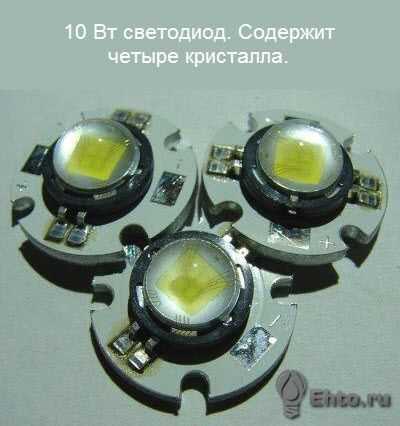

Фото 10 ваттного светодиода.

Основные технические характеристики

Диодные лампы характеризуются следующими основными параметрами:

яркость (интенсивность светового потока);
напряжение (тип используемого напряжения);
сила тока;
длина волны и цветовая характеристика.

Сравнение конструктивных особенностей обычных и мощных диодов

Яркость

Яркость воспринимается зрительными ощущениями, поскольку освещённость предмета на сетчатке глаза пропорциональна его яркости. Складывается она из нескольких параметров. называется Световой поток это количество световой энергии. Единица измерения люмен.

Единицей силы света является один люмен на стерадиан, также измеряемый в канделах: 1 cd. Измеряется яркость в милликанделах. Различают яркие (20 – 50 мкд.) и сверх яркие (20000 мкд. и выше) светодиоды белого свечения. Светодиодная яркость пропорциональна величине протекающего через него тока, т. е. чем выше напряжение, тем больше яркость.

Рекомендуем Вам также более подробно прочитать про возможности и область применения диммеров.

Напряжение

Напряжение, необходимое для работы светодиода, это не напряжение питания, а величина падения напряжения на светодиоде. Колебания напряжения питания вызывает перегорание светодиода. Напряжение напрямую зависит от цвета.

Сравнительная характеристика светодиодов разного цвета
Цвет	Длина волны, нм	Напряжение, В
Инфракрасный	от 760	до 1,9
Красный	610-760	от 1,6 до 2,03
Оранжевый	590-610	от 2,03 до 2,1
Желтый	570-590	от 2,1 до 2,2
Зеленый	500-570	от 2,2 до 3,5
Синий	450-500	от 2,5 до 3,7
Фиолетовый	400-450	от 2,8 до 4,0
Ультрафиолетовый	до 400	от 3,1 до 4,4
Белый	широкий спектр	от 3,0 до 3,7

Сила тока

Работает светодиод на постоянном или пульсирующем токе. Поднимая или снижая интенсивность можно варьировать яркость свечения. Рабочий ток индикаторных светодиодов 20 – 40 мА. Сила тока осветительных элементов составляет от 20 мА. СОВ (на 4 чипа), например, рассчитаны на 80 мА. Одноваттные светодиоды потребляют приблизительно 300-400 мА.

Длина волны и цветовая характеристика

Излучаемый диодом цвет зависит от длины волны светового излучения. Измеряется она нанометрами (0.000000001 метра). Монохроматическое (одночастотное) излучение связано с длиной волны, перемещающейся внутри. Границы длины волны соотносятся с основными цветами определенным образом.

Цвет излучения светодиода меняется при внесении в полупроводниковый материал активных веществ. Для получения светодиодов красного цвета в качестве полупроводников используется алюминий индий – галлий (AllnGaP), для цветов сине – голубого и зеленого спектра – индий – нитрид галлия (InGaN).Чтобы получить, например, белый свет, кристалл синего светодиода покрывают тонким слоем люминофора, который излучает жёлтый и красный свет под действием синего спектра.

В результате смешивания цветов получается белый свет. Белые светодиоды определяются цветовой температурой, измеряемой в К.

Рекомендуем Вам также ознакомиться с тем, как работает датчик движения.

Лампы с диодами могут быть разных цветов

Светодиодная плата

Плата предназначена для крепления светодиодов в любом необходимом количестве и положении. Форма платы бывает:

прямоугольная;
линейка;
круглая;
квадратная;
звездчатая
произвольная.

Виды плат:

металлические (односторонние, двухсторонние и многослойные);
изолированные металлические подложки (односторонние, двухсторонние и многослойные, жестко – гибкие).

Дополнительную информацию об история возникновения и принципах функционирования светодиодных элементов смотрите на видео:

Светодиоды это один из новейших источников освещения, имеет широкий спектр применения и большие перспективы. Благодаря соотношению всех параметров светодиодный тип освещения может стать ведущим среди множества осветительных приборов и разнообразных источников света.

Конструкция ламп на светодиодах

Лед-лампочек огромное множество видов, все они очень непохожи внешне друг на друга. И технологии продолжают развиваться, так что видовое разнообразие в будущем будет только возрастать. Но базовый состав элементов и принцип работы примерно одинаков для всех них.

В конструкцию лампы входит:

Цоколь. Элемент, вкручивающийся в патрон должен ему соответствовать. Цоколи могут быть резьбовыми и штырьковыми. Существ более 10 видов цоколей, с которыми выпускаются светодиоды. Подробнее о них в разделе «Выбор цоколя».

Основание цоколя. Полимерное основание защищает корпус от пробоя тока.

Драйвер. На миниатюрной печатной плате располагаются устройства, обеспечивающие стабилизацию напряжения, преобразование переменного тока в постоянный.

Радиатор. Это ребристый элемент, предназначенный для отвода тепла от светодиодов. Ведь отличие светодиодов от всех остальных типов ламп в том, что их зона максимальной температуры располагается внутри, под чипами светодиодов. Промежуточным звеном здесь является металлическая плата, которая передаёт тепло дальше на радиатор

Хорошее «проветривание» – важное условие для долговечной работы светодиода.

Светодиоды. Полупроводниковый многослойный кристалл с основой для подключения питания

В одном осветителе их может быть от нескольких штук до нескольких десятков.

Рассеиватель. Призван распределять свет от кристалла. Это может быть направленный пучок, или полусфера, рассеивающая свет под большим углом. Поскольку светодиоды не греют рассеиватель, его делают из поликарбоната или пластика.

Конструкция светодиодной лампочки

В «составе» светодиодной лампы нет стекла и опасных элементов (ртути, свинца и т. д.).

В отличие от обычных энергосберегающих лампочек, для LED не требуется специальная утилизация! Они более прочны и могут «пережить» падение с небольшой высоты.

Устройство светодиодных источников света

Светодиодный источник состоит из следующих конструктивных элементов:

LED-диоды;
драйверы;
корпус;
радиатор;
цоколь.

Светодиоды

Несколько лет назад конструкция светодиодной лампы незначительно отличалось из-за отсутствия широкого ассортимента LED-диодов. Самыми распространенными были чипы на 3–5 мм. Позже появились изделия на 10 мм.

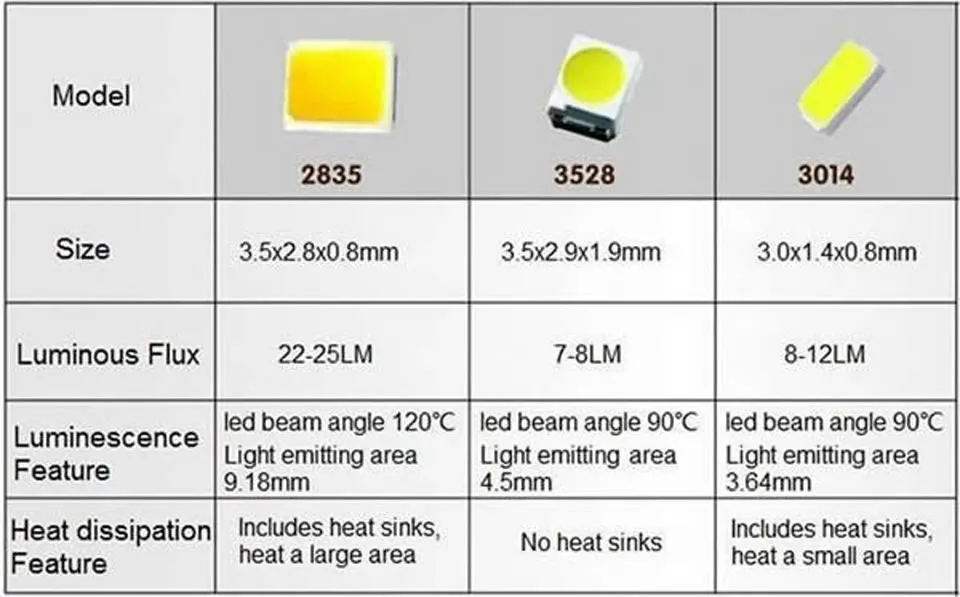

Сегодня светодиодов намного больше. Чаще всего используются SMD 5050, SMD 3528, SMD 5730, SMD 2835, 1W, 3W и 5W.

Количество светодиодов бывает разным, его задает производитель. При монтаже нескольких диодов производят специальные расчеты, чтобы вывести оптимальный ток потребления. Припой осуществляется к текстолитовым или алюминиевым платам. Светодиоды собираются в группы, соединяемые последовательно. Опять же, количество групп неограниченно.

Последовательное соединение обеспечивает постоянный ток, но есть существенный недостаток — если выйдет из строя хотя бы один LED-диод, то перестает работать все изделие. С другой стороны, диод можно без проблем заменить на новый.

Платы, к которым припаиваются источники света, классифицируются по форме и бывают круглыми, прямоугольными, овальными, многоугольными и т. д.

Драйверы

Драйверы предназначены для преобразования входящего напряжения в пригодную для питания устройства величину. Причем питание для каждой группы светодиодов может быть разным. Самыми распространенными являются трансформаторные схемы с драйверами.

Конструктивные элементы могут быть двух типов — открытыми и закрытыми (в корпусе). Монтируют их в корпус ламп, осветительных приборов.

Китайские производители нередко пытаются сэкономить на приборах, устанавливая вместо драйверов обычные ограничители тока со схемой на основе конденсатора. Избегайте покупки таких изделий, поскольку помимо крайней неэкономичности они негативно воздействуют на здоровье человека (высокая пульсация).

Цоколь

Поскольку светодиодные изделия позиционируются как лучшие аналоги лампам накаливания, то нет ничего удивительного в том, что они изготавливаются со стандартными цоколями — E27 и E14. Последние часто применяются в ночных и настенных светильниках.

За рубежом иные стандарты, поэтому там чаще можно встретить светодиодные лампы E26.

Корпус

В отличие от ламп накаливания для светодиодных нет необходимости в полной герметичности колб, да и газовая среда внутри отсутствует. Одна из разновидностей светодиодных светильников — филаментный источник, повторяющий устройство лампы накаливания и нуждающийся в газовой среде.

Радиаторы

Данные электротехнические изделия боятся высокой температуры и перегрева. По этой причине для повышения срока эксплуатации необходимо устройство для отвода тепла. Алюминиевые платы частично снижают влияние перегрева, но этого недостаточно. Дорогие и качественные лампы обязательно используют радиаторы, размер которых зависит от количества светодиодов в приборе.

Наличие радиатора повышает стоимость и габариты изделия, но является обязательным условием для создания качественного и долговечного прибора.

Многообразие видов светодиодных лент

Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.

По цвету излучения

Монохромные ленты

С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).

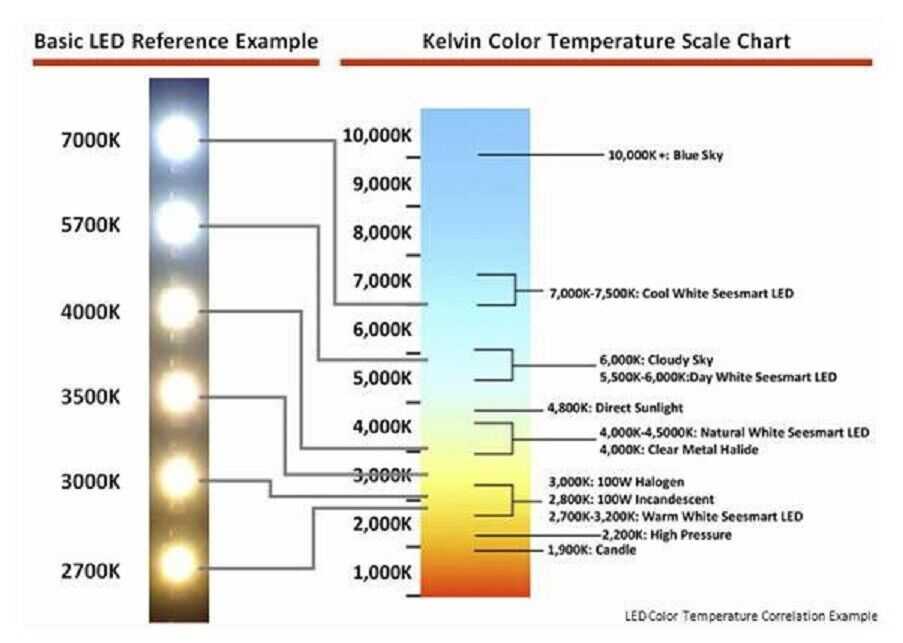

Шкала цветовых температур.

Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).

RGB-светильники

Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).

Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).

Светильник на основе адресных светодиодов

Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.

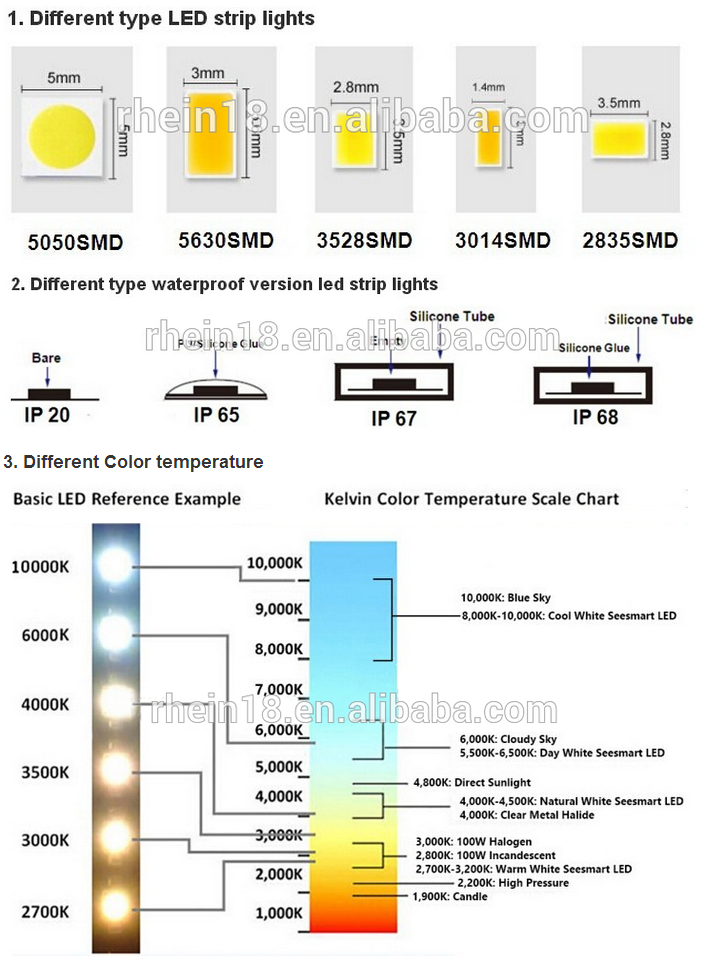

Разновидности по исполнению

Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:

в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
полотно может быть залито прозрачным герметиком – обозначается символами SE;
если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.

Светодиодный светильник в герметичном исполнении.

Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.

По применяемым светоизлучающим элементам

Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.

Внешний вид основных светодиодов применяемых в лентах.

Таблица размеров LED
Тип светоизлучающего элемента	Габариты, мм
	3,5 х 2,8
	5,6 х 3
	5 х 5
	5,7 х 3

Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.

Трехцветная LED-сборка.

Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).

Адресный светодиод WS2812B.
