3Запись идентификатора ключа Dallasс помощью Arduino

Теперь напишем скетч для записи данных в память ключа iButton.

Скетч записи ключа iButton с помощью Arduino (разворачивается)

#include <OneWire.h>  // подключаем библиотеку
const int pin = 10;   // объявляем номер пина
OneWire iButton(pin); // объявляем объект OneWire на 10-ом пине

// номер ключа, который мы хотим записать в iButton:
byte key_to_write[] = { 0x01, 0xF6, 0x75, 0xD7, 0x0F, 0x00, 0x00, 0x9A };

void setup(void) {
  Serial.begin(9600);
  pinMode(pin, OUTPUT);
}

void loop(void) {
  delay(1000); // задержка на 1 сек
  iButton.reset(); // сброс устройства 1-wire
  delay(50);
  iButton.write(0x33); // отправляем команду "чтение"

  byte data; // массив для хранения данных ключа
  iButton.read_bytes(data, 8); // считываем данные приложенного ключа, 8х8=64 бита

  if ( OneWire::crc8(data, 7) != data ) { // проверяем контрольную сумму приложенного ключа
      Serial.println("CRC error!"); // если CRC не верна, сообщаем об этом
      return; // и прерываем программу
  }

  if (data & data & data & data & data & data & data & data == 0xFF) {
    return; // если ключ не приложен к считывателю, прерываем программу и ждём, пока будет приложен
  }

  Serial.print("Start programming..."); // начало процесса записи данных в ключ

  for (int i = 0; i }

// Инициализация записи данных в ключ-таблетку iButton:
void send_programming_impulse() {
  digitalWrite(pin, HIGH);
  delay(60);
  digitalWrite(pin, LOW);
  delay(5);
  digitalWrite(pin, HIGH);
  delay(50);
}

Не забудьте задать номер своего оригинального ключа в массиве key_to_write, который мы узнали ранее.

Загрузим этот скетч в Arduino. Откроем монитор последовательного порта (Ctrl+Shift+M). Подключим к схеме ключ, который будет клоном оригинального ключа. О результате программирования монитор последовательного порта выведет соответствующее сообщение.

Если данный скетч не сработал, попробуйте заменить код после Serial.print(«Start programming…») и до конца функции loop() на следующий:

Дополнительный скетч записи ключа iButton с помощью Arduino (разворачивается)

delay (200);
iButton.skip();
iButton.reset();
iButton.write(0x33); // чтение текущего номера ключа
Serial.print("ID before write:");
for (byte i=0; i<8; i++){
  Serial.print(' ');
  Serial.print(iButton.read(), HEX);
}
Serial.print("\n");

iButton.skip();
iButton.reset();
iButton.write(0xD1); // команда разрешения записи
digitalWrite(pin, LOW);
pinMode(pin, OUTPUT);
delayMicroseconds(60);
pinMode(pin, INPUT);
digitalWrite(pin, HIGH);
delay(10);

// выведем ключ, который собираемся записать:
Serial.print("Writing iButton ID: ");
for (byte i=0; i<8; i++) {
  Serial.print(key_to_write, HEX);
  Serial.print(" ");
}
Serial.print("\n");

iButton.skip();
iButton.reset();
iButton.write(0xD5); // команда записи
for (byte i=0; i<8; i++) {
  writeByte(key_to_write);
  Serial.print("*");
}
Serial.print("\n");

iButton.reset();
iButton.write(0xD1); // команда выхода из режима записи
digitalWrite(pin, LOW);
pinMode(pin, OUTPUT);
delayMicroseconds(10);
pinMode(pin, INPUT);
digitalWrite(pin, HIGH);
delay(10);

Serial.println("Success!");
delay(10000);

Здесь функция writeByte() будет следующей:

int writeByte(byte data) {
  int data_bit;
  for(data_bit=0; data_bit<8; data_bit++) {
    if (data & 1) {
      digitalWrite(pin, LOW);
      pinMode(pin, OUTPUT);
      delayMicroseconds(60);
      pinMode(pin, INPUT);
      digitalWrite(pin, HIGH);
      delay(10);
    } else {
      digitalWrite(pin, LOW);
      pinMode(pin, OUTPUT);
      pinMode(pin, INPUT);
      digitalWrite(pin, HIGH);
      delay(10);
    }
    data = data >> 1;
  }
  return 0;
}

Временную диаграмму работы скетча записи идентификатора ключа показывать бессмысленно, т.к. она длинная и не поместится на рисунке. Однако файл *.logicdata для программы логического анализатора прикладываю в конце статьи.

Ключи для домофона бывают разных типов. Данный код подойдёт не для всех ключей, а только для RW1990 или RW1990.2. Программирование ключей других типов может привести к выходу ключей из строя!

При желании можно переписать программу для ключа другого типа. Для этого воспользуйтесь техническим описанием Вашего типа ключа (datasheet) и изменить скетч в соответствии с описанием. Скачать datasheet для ключей iButton можно в приложении к статье.

Кстати, некоторые современные домофоны читают не только идентификатор ключа, но и другую информацию, записанную на оригинальном ключе. Поэтому сделать клон, скопировав только номер, не получится. Нужно полностью копировать данные ключа.

Электронный замок с ключём-таблеткой i-Button (DS1990A)

Здесь представлена схема электронного замка, в котором в качестве ключа используется устройство DS1990A(Touch Memory). Touch Memory типа DS1990A представляет собой пассивное устройство (без внутреннего источника питания), которое имеет записанное с помощью лазера ПЗУ(ROM), содержащее уникальный серийный номер. Для считывания данных с DS1990A используется 1-проводная шина фирмы DALLAS. DS1990A является подчинённым устройством, а мастером является обычно микропроцессор(микроконтроллер). Питание DS1990A во время обмена данными производится от 1-проводной шины. Эквивалентная схема интерфейсной части DS1990A показана на рисунке:

Так как серийный номер состоит из 48 бит, то количество возможных его вариантов — 281474976710656.

Замок собран на микроконтроллере PIC16F627A(628A, 648A). После подачи питания микроконтроллер передаёт импульс сброса(низкий логический уровень длительностью 500 мкс) и через 70 мкс проверяет наличие ответа от DS1990A (низкий уровень). Если его нет микроконтроллер ждёт около 80 мс(время определяется watchdog таймером) и заново передаёт импульс сброса. Таким образом проверяется наличие подключённого ключа. Если низкий уровень появился, значит «таблетка» подключена к контактам N1 и N2. Далее передаётся код команды «читать ROM» (33h), после чего микроконтроллер переходит на приём и записывает в ОЗУ переданный «таблеткой» номер, сравнивает его с имеющимися в EEPROM и в случае совпадения с одним из них выдают соответсвующий звуковой сигнал, после которого устанавливатся высокий уровень на выводе RA1 в течение примерно 1.5 с. О том, как происходит передача данных между процессором и таблеткой можно прочитать здесь. Если номер не совпал ни с одним из находящихся в EEPROM, то процессор выдаёт звуковой сигнал. При нажатой кнопке (B1) номер запишется в EEPROM. Кнопку B1 распологают, естественно, в недоступном для посторонних месте. Для стирания всех номеров необходимо при включении питания удерживать нажатой кнопку в течении 5с. После стирания ключей передаётся звуковой сигнал. Для большей надёжности(при выключении питания во время проверки ключа может измениться содержимое EEPROM) лучше записать один и тот же ключ несколько раз. Общее количество серийных номеров в памяти- не более 21.

Для защиты входа микроконтроллера от статического электричества служит стабилитрон VD1 на 5В. Так как для работы замка не требуется большой стабильности частоты задающего генератора, микроконтроллер работает от внутреннего RC генератора с частотой 4МГц(+-1%).

В схеме можно применить любой из микроконтроллеров PIC16F627A, PIC16F628A, PIC16F648A. С небольшой переделкой программы можно применить и PIC16F84(однако придётся подключить кварц на 4МГц к выводам 15 и 16, соединить вывод 4 с +5V через резистор 1К, а через конденсатор 0,1мк подключить к общему проводу; подключить подтягивающий резистор 10К к выв. 6 и +5V). Для PIC12F629/675 тоже придётся немного переписать программу.

Скачать прошивку микроконтроллера в формате Intel HEX (2,25kb).Скачать исходный код(10kb).Скачать Схема+прошивка+исходный код в архиве zip (72,2kb).Скачать Схема+исходный код, версия для PIC12F629 (16kb).При программировании следует выставить следующие биты: тип генератора IntRC, WDT включен, PWRT включен, MCLR выключен.

P. S. Для программирования использовалась свободно распространяемая программа IC-Prog (www.ic-prog.com) и адаптер JDM (его схема есть на том же сайте).

Что насчет кодов доступа домофонов?

Здесь тоже всё зависит от домофона. Но большинство моделей, которые устанавливаются в РФ сейчас, поддерживают ввод комбинаций символов, которые позволяют открыть дверь. Это часто работает на домофонах «Визит» и реже на моделях других производителей.

Мы комбинации сознательно не публикуем – как минимум потому, что список для всех моделей получится длинным. Но мастер-код от своего домофона вы практически наверняка нагуглите. Если, конечно, при установке код на открытие двери не сменили в целях вашей же безопасности.

Это вовсе не те цифры, которые записываются на ваш ключ. К примеру, длина простого ключа для «таблеток» DS1990A от компании Dallas составляет 6 байт, это 281474976710656 разных комбинаций. Вы вряд ли запомните комбинацию такой длины, но можете считать её на самом брелоке. Ключ в 16-ричном формате, как правило, гравируется лазером на поверхности.

P.S. Раньше существовал банальный до ужаса лайфхак: ключи с кодом 00 00 00 или FF FF FF могли открыть все двери. Именно такие значения записывались в свободные ячейки домофона и участвовали в сравнении при проверке ключа. Но эту дыру уже давно закрыли.

iPhones.ru

Актуально для России.

Рассказать

Ключи к электронным замкам

Есть несколько способов управления электронными замками:

Индивидуальный. Это возможность человека открыть замок при помощи карточки (контактной или бесконтактной), контактного брелка, пультом, через GPS, по отпечатку пальца (глаза) (биометрическое открывание).
Удаленно. Эта возможность позволяет завязать каждый электронный замок здания (системы) в логическую цепочку контроля и управления с одной иди нескольких административных точек.

Стоит отметить, что удаленное и индивидуальное управление используются в тандеме и распространены в общественных зданиях (офисы, гостиницы, фитнес центры).

Устройство ключа от домофона

Как устроен ключ от и как именно происходит взаимодействие основного микропроцессорного модуля системы с индивидуальным «отпирателем» — зависит от конкретной модели системы.

Сегодня наиболее распространены:

классические Touch Memory, привычные таблетки;
бесконтактные RFID, брелки или карты;
индивидуальные пластины оптического распознавания.

Внутри любого индивидуального средства открывания двери — электронная схема. Устройство ключа домофона может подразумевать замыкание электрической схемы или активацию радиопередатчика, для передачи личного кода пользователя.

Принцип работы домофонного ключа

Как называется ключ от домофона от подъездной двери — наверное, знает каждый, кто его хоть раз терял и сталкивался с необходимостью заказывать новый.

Самый распространенный тип индивидуальных индентификаторов строится на Touch Memory. Внутри привычной таблетки — блок энергонезависимой памяти и схема сопряжения.

И хотя принцип работы ключа от домофона данного типа не меняется — у отдельных производителей отличаются характеристики, так сказать, его внутренней начинки.

Поэтому определенные типы домофонных блоков работают только с конкретным списком типов таблеток.

ONE-WIRE

Протокол обмена данными ONE-WIRE позволяет подключить к одной линии 2 или более цифровых приборов.

Устройство ключа домофона Touch Memory работает именно в такой системе.

При прикладывании таблетки к считывателю происходит следующее:

замыкается цепь, формируя сигнал к началу считывания идентификатора;
используя разные интервалы замыкания и освобождения цепи, схема передает цифровые данные;
при совпадении идентификатора с одним из записанных в памяти хранилища — дверь открывается.

Скорость работы протокола сильно зависит от условий окружающей среды и состояния контактных площадок. Так, чистый ключ, без загрязнений поверхности, приложенный к аналогичного качества считывателю — идентифицируется практически мгновенно. Максимальное время, которое система пытается опознать индивидуальную таблетку — 2 минуты.

Взаимодействие ключа и домофона

Зная, как правильно называется ключ от домофона — можно понять принцип действия системы. К примеру, RFID уже ясно показывает на использование радиоволн.

Такой брелок (или карта) работает следующим образом:

внутри брелка или карты расположена электронная схема, энергонезависимая память, приемо-передающая антенна, одновременно выступающая в роли источника питания;
при приближении к домофону, внутри RFID системы магнитной индукцией генерируется энергия;
электронная схема посылает сигнал начала считывания, при ответе готовности домофона — передает идентификатор.

Существуют и другие варианты выполнения домофонных открывашек. Один из них достаточно распространенный. Ответить, из чего состоит ключ от домофона оптической идентификации — очень просто.

Это полоска металла. В ней проделаны отверстия, позиция которых формирует индивидуальный код доступа. Такой ключ считывается приемником, при помощи светодиодов и фотоэлементов.

Заключение

Сегодня на рынке присутствуют самые разнообразные решения идентификации человека.

Домофонные системы получили громадное распространение по ряду причин. Первая и самая важная — простота и низкая цена производства.

Вторая — проверенные, надежные инженерные решения и протоколы, используемые в системах управления доступом.

Поэтому таблетки Touch Memory и все больше распространяющиеся бесконтактные RFID — еще долго останутся привычным предметом в кармане или сумочке городского обитателя.

Принцип работы магнитных таблеток

Ключи для домофонов объединяет принцип работы. Каждый дубликат ключа таблетки подает сигнал на считывающее устройство, которое в считаные доли секунды обрабатывает полученную информацию и отпирает дверь. Специальный код наносится при изготовлении. В случае необходимости сделать новый ключ таблетку нужно просто считать информацию с предоставленного оригинала и нанести на чистую болванку. Однако дело, которое занимает считаные минуты, требует профессиональных знаний, ибо у каждого производителя свой способ кодирования ключей.

Изготовитель наносит индивидуальный шифр на чип.
Для считывания кода нужно специальное оборудование.
Дубликаты готовы к использованию сразу после чипирования.
Возможно тиражирование любого количества таблеток с одного оригинала.
Программирование одного ключа занимает около 30 секунд.

Кнопки открывания дверей это:

Красивых дизайнерских решений по исполнению кнопок открывания дверей на рынке большое количество. Сейчас существуют и беспроводные кнопки, и сенсорные, и пьезоэлектронные. Но самыми надежными как всегда остаются кнопки с механической начинкой из металла. Такие кнопки не боятся перепадов температур и влаги. Предлагаем Вам посмотреть и приобрести в нашем он-лайн магазине любые кнопки открывания дверей (блокирующие, дистанционные, с подсветкой).

Какие бывают кнопки открытия:

Нормально открытые
Нормально закрытые
Комбинированные (откр/закр)
С подсветкой (светодиодная)

Специалисты компании «АБарс systems protection» с удовольствием подберут для Вас дополнительное оборудование по системе контроля доступа для любых видов объектов.

Купить и заказать доставку кнопок и карт в г. Москва:

Если Вы затрудняетесь выбрать нужный формат карты или у Вас возникли другие вопросы по характеристикам — позвоните к нам в компанию.

Вот такая таблетка представляет из себя микросхему DS1990A фирмы MAXIM. Устройство позволяет считывать в память и эмулировать до 10 таких ключей.

Ключ общается с домофоном по двухпроводной шине 1-wire, по ней же получает питание.

Схема устройства для эмуляции ключей очень проста. Основа — микроконтроллер ATTiny2313, для индикации я использовал одноразрядный семисегментный индикатор, который отображает режим работы номер ячейки. С3 — переключает режимы, С2 — номер ячейки. Для индикации режима записи использовал , на фото для настройки пока стоит обычный диод. Всё устройство замены ключей для домофонов потребляет ток всего 10 мА.

Тактируется от встроенного генератора с частотой 8 МГц, при прошивке необходимо включить BOD (запрограммировать фьюзы BODLEVEL0, BODLEVEL1 стереть BODLEVEL2), иначе при выключении питания попортится EEPROM данных.

Работа с ключом для домофона:

Программирование ключа. При нажатии С3, загорается дополнительный светодиод. Выбираем номер ячейки С2, и подносим к контактам ключ таблетку. Данные с ключа копируются в EEPROM контроллера и светодиод автоматически гаснет.

Эмуляция ключа. Для эмуляции ключа выбираем на индикаторе номер ячейки, а затем тыкаем контакты в дмомфон

Proximity считыватель EM Marine 125KHz СP-Z2B (врезной)

В файловый архив добавлена инструкция к СP-Z2B (врезной) — самому маленькому в мире proximity считывателю EM Marine 125KHz.

Основные характеристики:

Миниатюрные размеры изделия;
Антивандальный корпус;
Влага-и пыле защищенный корпус;
Быстрый монтаж и подключение;
Низкая цена;
Бессрочная гарантия.

Технические характеристики:

Рабочая частота: 125 KHz;
Работа с картами&брелками: EM Marine;
Дальность чтения: 3-6 cm;
Напряжение питания: 8 — 18 В постоянного тока;
Потребление тока: 35mA (max);
Рабочая температура: -40°С до +50°С;
Материал корпуса: полиамид-6;
Цвет корпуса: черный;
Выходной интерфейс: Dallas Touch Memory (эмуляция DS1990A);
Максимальная длина линии от считывателя до контроллера: 15м;
Размер(mm): D26XH22.

Применение:

Корпус CP-Z2B изготовлен из механически прочного и огнеупорного материала и полностью повторяет формы контактора для ключей DALLAS. Это позволяет устанавливать CP-Z2B в изделиях СКУД или автономно, вместо традиционных контакторов для ключей DALLAS без каких либо изменений в конструкции или сложностей в монтаже. Все это позволит предоставить пользователям:

Дополнительный сервис&функционал бесконтактных технологий.
Преимущества бесконтактного открывания двери (не вынимая ключ из кармана или бумажника).
Большой выбор ключей различной формы и расцветок, с возможность нанести свой логотип.

Как делают копию ключа?

Обычно для этого берут болванку – пустую заготовку без кода
. Затем мастер считывает код с вашего ключа и записывает его же на болванку.

В результате вы получаете два одинаковых ключа. А так как код оригинального ключа уже сохранен в домофоне, то и его клон позволит открыть дверь
.

Болванки бывают перезаписываемые и неперезаписываемые. Если вы помните слово «финализация» при прожиге дисков, возьмите с полки пирожок
, то здесь оно тоже применяется.

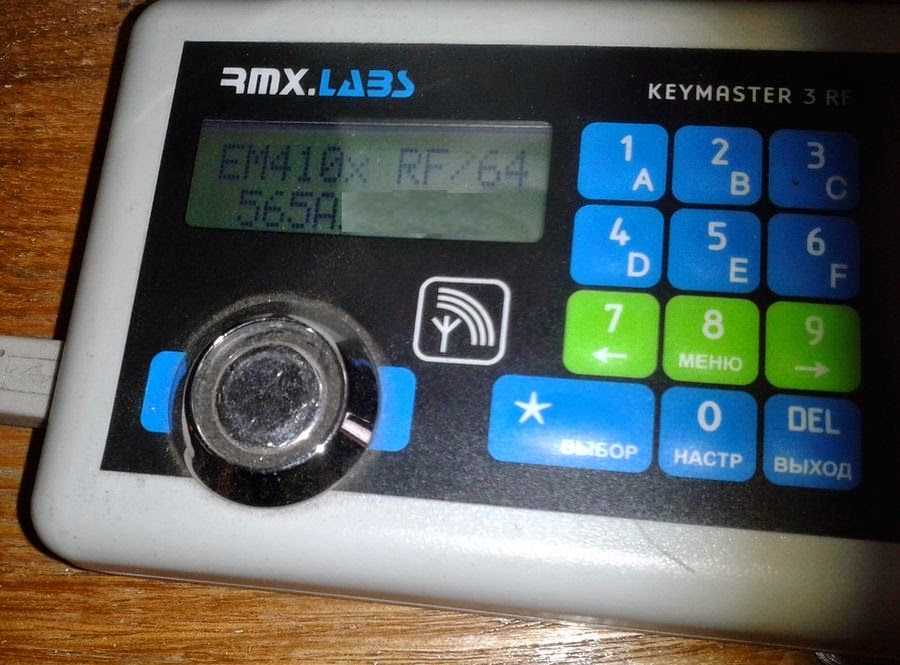

Технически вы сами можете собрать дубликатор (программатор) ключей
на основе Arduino или Raspberry Pi, а затем наделать копий ключа на все случаи жизни. Инструкций в интернете полно, как и предложений купить дубликатор за тысячу-другую рублей.

Главное – не промахнуться с типом домофона и ключа.

Так, одни ключи рассчитаны на частоту 125 КГц
, другие на 13,56 МГц
и так далее. К тому же они могут быть разного типа. Помните о защите от клонов, которая может поддерживаться вашим домофоном.

Виды ключей для домофонов

Существует несколько семейств домофонных ключей.

1. «Таблетки». Официально стандарт называется Touch memory (ТМ) или iButton, это контактные ключи в корпусе MicroCAN. В «таблетках» используется протокол 1-Wire, но форматы бывают разные.

В РФ это в основном ключи модели Dallas, с которыми работают домофоны Vizit, Eltis, Z-5R, С2000-2 и т.д., Cyfral (ключи DC2000А и Цифрал-КП1 и др.), «Метаком».

Довольно редко встречаются резистивные «таблетки» – у них считывается сопротивление.

2. «Капельки». RFID-метки в пластиковом корпусе круглой, овальной или каплеобразной формы. Иногда их выпускают в виде браслетов или карт.

Внутри – RFID-метка, как и в картах метро, «пищалках» на товарах в супермаркетах и других подобных штуках. В основном «капельки» могут быть ближнего действия (Proximity, считываться на расстоянии до 10-15 см), так как более «дальнобойные» метки Vicinity, которые работают на расстоянии до 1 м, небезопасны в данном случае.

В РФ чаще всего используют Proximity-ключи EM-Marin, но встречаются также и более старые HID-метки или более новые MiFare, как в картах метро.

3. Оптические. Настоящие динозавры. Где-то в провинциях ещё сохранились. Такой ключ – это металлическая пластина, в которой в определенном порядке насверлены отверстия.

Внутри домофона есть фотоэлемент, который распознает, в том ли порядке насверлены дыры.

Безопасность ниже плинтуса, подделать ключ – плевое дело, а некоторые домофоны с оптическими ключами успешно и без следов вскрывались пилочкой для ногтей.

Схема устройства

Рис. 1. Принципиальная схема

Основой устройства является контроллер PIC16F628A
.

На микросхеме КРЕН5А выполнен стабилизатор напряжения.

Две контактные площадки для считывания кода ключа XS1 и XS2 подключены к разным выводам порта А (А2 и А3). Это необходимо для определения, с какой стороны приложен ключ (так как запоминание новых ключей возможно только с внутренней контактной площадки). На стабилитронах, резисторах и диодах 1N4148 выполнена защита входов.

Положение двери определяется по двум герконам — 1 и 2. На схеме рис. 1 показано закрытое состояние. Магнит, установленный в двери, находится напротив геркона 1. Герконы располагаются таким образом, чтобы при открывании двери магнит последовательно проходил через позиции 1=>2=>3=>4, показанные на рис. 2.

Геркон 2 используется для «отпускания» защелки после открывания двери, а также, для «втягивания» защелки при закрытии двери.

Динамик D1 (я использовал электромагнитный от китайской игрушки) включается через транзистор VT1.

Усилитель соленоида замка L1 выполнен на «дарлингтоне» TIP122. Для защиты от коммутационных бросков напряжения используется обратно включенный диод КД202.

На оптопаре PC817 выполнена схема контроля целостности цепи соленоида. Работает она следующим образом. При отсутствии управляющего сигнала на открытие замка транзистор VT2 закрыт. Ток течет через катушку L1 и светодиод оптопары. На входе B5 контроллера низкий уровень, что контролируется программой. При обрыве в цепи соленоида транзистор оптопары закрывается и на входе B5 появляется высокий уровень, который фиксируется для передачи соответствующего сигнала.

Следует отметить, что при подаче команды на открытие замка на входе B5 будет, также, высокий уровень, однако, программой он не фиксируется, так как время нахождение замка в открытом состоянии существенно меньше времени нахождения в закрытом.

Резистор Rк в цепи оптрона подбирается, в зависимости от выбранного соленоида, чтобы ток через светодиод был 10-20 мА.

Монтажную плату устройства в формате Sprint-Layout 5.0
скачиваем .

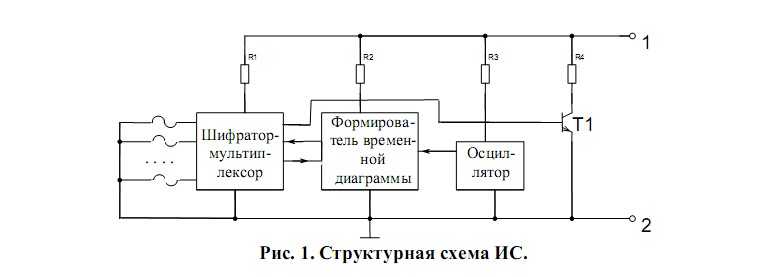

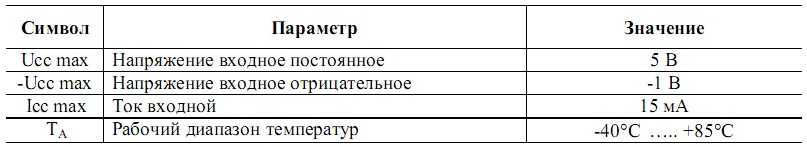

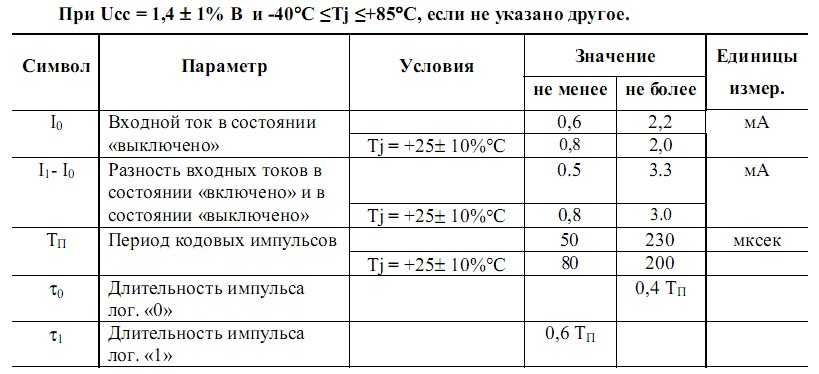

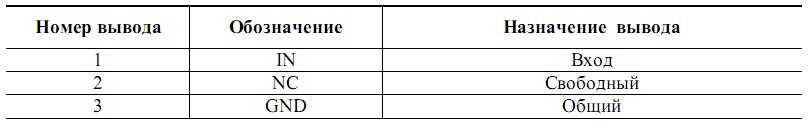

Микросхема электронного кодового ключа К1233КТ1

Общее описание микросхемы.

Особенности:

Только 2 вывода;
65536 комбинаций кода;
Простой контроль за достоверностью считывания;
Различные типы миниатюрных корпусов для обычного и поверхностного монтажа;
Поставка запрограммированных и незапрограммированных кристаллов в пластинах;
Корпуса КТ-47, КТ-26;
Дешевая замена ключа-чипа DS1990A фирмы «Dallas Semiconductor».

Описание выводов.

Корпуса.

Функциональная схема.

Описание работы.

Микросхема предназначена для использования в системах контроля и управления доступом (СКУД) контактного типа. На основе данной микросхемы возможно изготовление пластиковых карт, брелков, браслетов, электронных ключей с индивидуальным номером. Не требуется встроенных элементов питания.К1233КТ1 содержит (рис.1) осциллятор, шифратор-мультиплексор и формирователь временной диаграммы для выдачи кода в последовательном виде. С выхода мультиплексора информация поступает на выходной транзистор, подключенный к выводу 1 микросхемы. От этого же вывода происходит питание микросхемы. Цепи питания и передачи информации объединены, что позволяет обойтись двумя выводами.При подаче на микросхему напряжения питания включается внутренний осциллятор и, в соответствие с запрограммированным кодом, по заданной временной диаграмме микросхема дискретно с двумя уровнями меняет свое сопротивление. Код микросхемой выдается циклически (рис.2) и включает в себя четырехразрядное стартовое слово и восемь четырехразрядных слов позиционного кода со значениями от 0 до 3 (табл.1).Условно принимается, что информационные слова кода выдаются начиная с младшего. Избыточность позиционного кода позволяет легко организовать проверку достоверности считывания кода по наличию трех единиц в каждом (кроме стартового) слове кода.

Примечание — Остальные комбинации запрещены, что может быть использовано для контроля достоверности считывания кода.

Параметры микросхемы.

Рекомендации по применению.

Простейшая схема для считывания кода электронного ключа приведена на рисунке. Кодовая посылка снимается с резистора Rсч и через компаратор подается на микроконтроллер. Для уменьшения количества элементов считывателя целесообразно использовать микроконтроллер со встроенным компаратором.

Что такое мастер-ключ и где его взять?

После установки домофона у специалиста остается особый ключ. На нем даже может быть написано что-то вроде: «Мастер-ключ. Никому не давать».

Но этот ключ обычно сам дверь открыть не может
. Он нужен, чтобы добавлять в память новые ключи. В домофоне код мастер-ключа хранится в особой области, чтобы устройство могло отличать его и реагировать соответствующим образом.

Но возможна ситуация, когда мастер-ключ подходит к нескольким домофонам. Или когда для одних домофонов «таблетка» – это мастер-ключ, а для других – обычный ключ, который открывает двери.

Здесь всё зависит не от ключа, а от того, какие записи есть в памяти домофона.

А что будет, если мастер-ключ потеряется
?

Обычно в домофонах остается возможность прописать новый мастер-ключ. Это, конечно, потенциальная возможность для взлома. Но, говоря объективно, проще попасть в подъезд, представившись сантехником, чем что-то взламывать.

Интереснее иметь универсальный ключ, или «вездеход».
Его код прописан во всех домофонах подъездов одного дома или двора.

«Вездеходы» делают для почтальонов, сотрудников коммунальных служб, мастеров и др. Согласитесь, это куда удобнее, чем таскать с собой гирлянду разных ключей.

Также некоторые RFID-ключи нового формата, к примеру, RF3.1, позволяют записать коды до 8 домофонов.

Часто домофоны также поддерживают блокирующие ключи
. Это средство безопасности: после того, как дверь открывают блокирующим ключом, другие ключи не работают, а дверь блокируется. Снять блокировку может либо мастер-ключ, либо блокирующий ключ (всё зависит от настроек домофона).

Кстати, бывает, что ключ устанавливают блокирующим по ошибке
. Так что если после вас соседи часто не могут попасть в подъезд, проверьте, не блокирует ли ваш ключ доступ.

Можно ли обмануть домофон?

Да, сейчас можно купить эмулятор
, который имитирует ключи разных типов и выдает нужное значение для каждого домофона. В эмуляторах установлены даже дисплеи и клавиатура, что позволяет выбирать нужный ключ и выводить его название.

Штука забавная, стоит около 10 тыс. рублей. Но работает не без проблем – обходит не всю защиту, иногда может не срабатывать.

И да, сама по себе домофон она не взломает
, лишь притворится копией нужного ключа. Для её программирования всё равно потребуются и сами ключи, которые уже известны домофоном, и устройство-дубликатор.

Часто можно услышать, что домофон можно вывести из строя электрошокером. Да, тонкая электроника серьёзный заряд действительно не перенесет. У механического удара на 10-15 см ниже панели домофона те же последствия. Но это порча имущества и статья УК РФ.

Теоретически ещё можно сильно дернуть дверь на себя. Но чтобы преодолеть силу, с которой магнит удерживает вторую часть замка, потребуется недюжинная мощь.

Некоторые домофоны под ключ-«таблетку» могут открываться с помощью батарейки «крона». Способ гуманный и безопасный для домофона, но срабатывает редко.

Почему выгодно заказать ключ-таблетку в нашей компании

Наша мастерская хорошо известна жителям столицы – у тысяч москвичей на связках имеются именно наши ключи от домофона, которые, судя по отзывам постоянных клиентов, работают безупречно в любых условиях. Качество ключа-таблетки, цена которого вполне адекватна и примерно на 10% ниже средней по Москве – главная причина того, что именно в нашу компанию едут инженеры и предприниматели, врачи и учителя со всех столичных районов. Они уверены: наши ключи, сделанные по самым высоким стандартам, не подведут ни при каких обстоятельствах.

Изготовим любое количество таблеток для семьи или на весь подъезд.
Невысокие цены и регулярные скидки станут приятным сюрпризом для клиентов.
Мы находимся в самом центре столицы, есть удобная парковка.
Сотрудничаем с частными лицами, коммерческими и муниципальными организациями.
Предоставляется гарантия с правом бесплатной перекодировки.

Ключи-таблетки заказать в столице несложно — практически каждая мастерская возьмется за их изготовление. Вопрос в том, как долго прослужит изделие, не сломается ли в процессе эксплуатации, не раскодируется ли при интенсивном использовании. Обратившись в компанию «Мир ключей», вы избавляетесь от необходимости ждать представителя фирмы, которая устанавливала домофон, и в кратчайшие сроки получите качественные таблетки. Мы гордимся тем, что при повторной необходимости заказчики вновь обращаются сюда и рекомендуют мастерскую близким, друзьям, коллегам: ключи, сделанные на современном оборудовании, прослужат верой и правдой много лет.

Некоторые люди думают, что в домофонные ключи устанавливают простые магниты, открывающие дверь во время контакта с замком. Это довольно распространенное заблуждение. В действительности таблетки являются ПЗУ, внутри которых есть зашитый идентификатор. Такая разновидность памяти называется Touch Memory.

Таблетка поддерживает связь с домофоном при помощи шины One-wire – это однопроводный интерфейс. Такую шину разработала компания Dallas, с ее помощью можно общаться с несколькими устройствами, используя при этом один провод. Если же устройство пассивное, тогда по шине передают питание посредством одного проводника.

На фото – внутренний состав ключа

В составе таблетки есть конденсатор на 60 пикофарад, обеспечивающий кратковременное питание на период ответа. Ведущее устройство постоянно генерирует единичный сигнал для зарядки вышеупомянутого конденсатора, чтоб ПЗУ могло спокойно питаться.

Все, что нужно для нормальной работы идентификатора, передается с помощью одного провода. Шина 1-Wire получилась настолько удачной, что с ее использованием организовывают целые промышленные сети.
