Подключение варочной панели и духового шкафа к одной розетке и можно ли так делать

Истоки возникновения проблемы

Часто на кухне квартиры или частного дома в точке подключения оборудования предусмотрен только один электрический вывод. Так было спроектировано жилое помещение, особенно это касается старых домов.

Вместе с тем перед нами сточит задача обеспечить подключение одновременно двух независимых нагрузок, каждая из которых имеет собственный электрический ввод.

Критичной такая ситуация становится в том случае, когда электрооборудование:

• имеет большую мощность, которая не позволяет решить поставленную задачу через многорозеточный удлинитель или тройник;
• в силу своего назначения изначально не рассчитано на частые подключения и отключения.

Дополнительным усложняющим фактором становится то, что находящиеся в данной точке нагрузки электроприборы, в нашем случае духовой шкаф и варочная панель, должны функционировать одновременно, а решить проблему альтернативным подключением одного из устройств к другой точке не получается.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2345

https://youtube.com/watch?v=W9dtucRX0Oc%3F

Источники — //cable.ru, Кабель.РФ

Описание и характеристики

Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.

Розетка

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

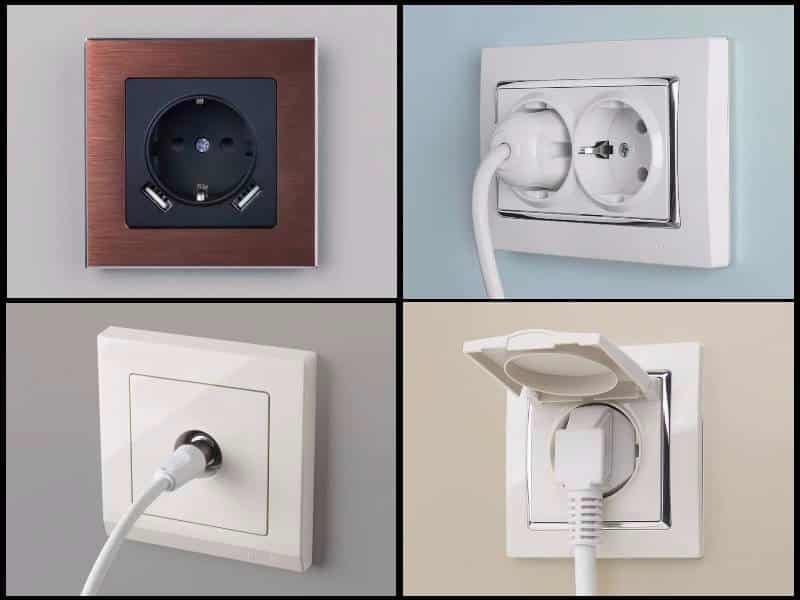

Виды

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.

Сборка схемы подключения

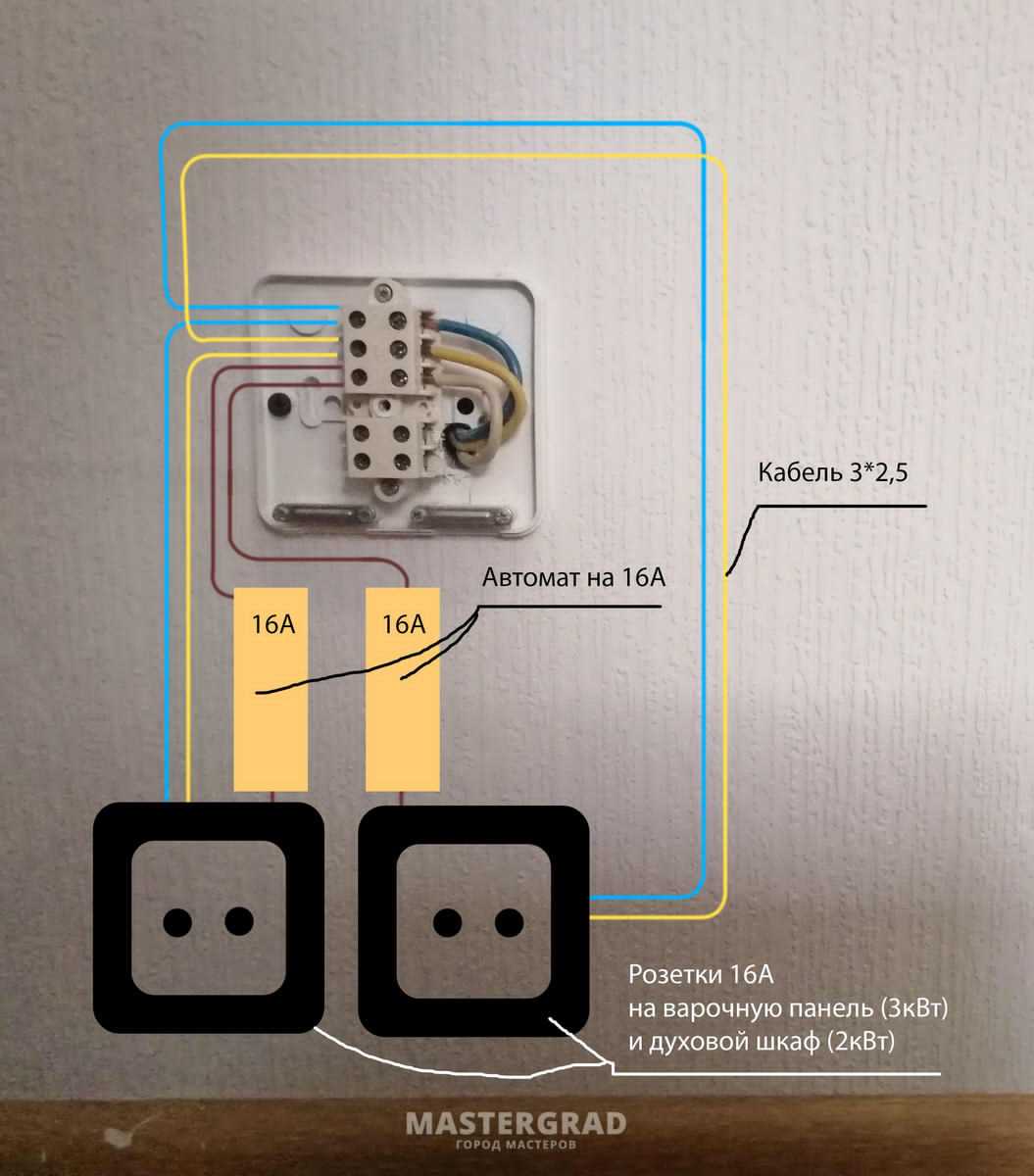

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

УЗО — надо или нет?

УЗО расшифровывается как устройство защитного заземления. Специалисты настоятельно советуют устанавливать его на линии. Автомат не даст проводке перегреваться, защитит от токов короткого замыкания.

При отсутствии заземления и двухжильной проводки наличие УЗО обязательно. Если будет нарушена изоляция или случится пробой, человек может получить роковой удар током. При скачке напряжения техника перестанет работать.

Если вдруг в изоляции случится пробой на землю либо человек случайно прикоснется к фазе, устройство отключит электрическое питание. С УЗО намного безопаснее пользоваться духовым шкафом и электроплитой. Подобрать автомат легко. Его номинал должен быть на один шаг выше номинала защитного автомата. К примеру, при установке автомата на 32А, устройство защитного заземления должно быть на 40А, на 25А – УЗО берут на 32А.

Еще один параметр – это ток отсечки. Для линии с подключенным одним аппаратом берут 10 мА. Лучший выход – это поставить класс В, хотя сгодится класс А. УЗО класса АС стоят меньше, однако не в состоянии обеспечить необходимую безопасность. Использовать его не рекомендуется.

Отсюда можно сделать вывод, что правильное и надежное подключение возможно только при использовании:

• проводов с большим сечением;
• автомата защиты;
• УЗО.

Такая установка обеспечивает безопасную и продолжительную работу кухонной техники.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит проводят при помощи специалистов или самостоятельно. Самостоятельная установка включает следующие этапы:

1. Отключение питания. Перед началом работ питание на линии отключают и проверяют, что ток в проводе действительно отсутствует.
2. Подготовка места для розетки. На этом этапе делают штрабу перфоратором или болгаркой и устанавливают в стену подрозетник.
3. Подготовка кабеля. В подрозетник вставляют кабель и снимают с него изоляцию. Жилы зачищают на 0,8–1 см.
4. Подсоединение. С розетки снимают декоративную крышку и подсоединяют жилы кабеля к контактам. Подключают желто-зеленый провод заземления к центральному контакту, фазу и ноль — к оставшимся контактам. Устанавливают розетку в подрозетник.
5. Фиксация подрозетника. Изделие закрепляют в стене с помощью раствора гипса или шпаклевки. После высыхания закрепляют шурупами.
6. Установка верхнего корпуса и проверка. Декоративный корпус розетки ставят на место и проверяют работу устройства.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

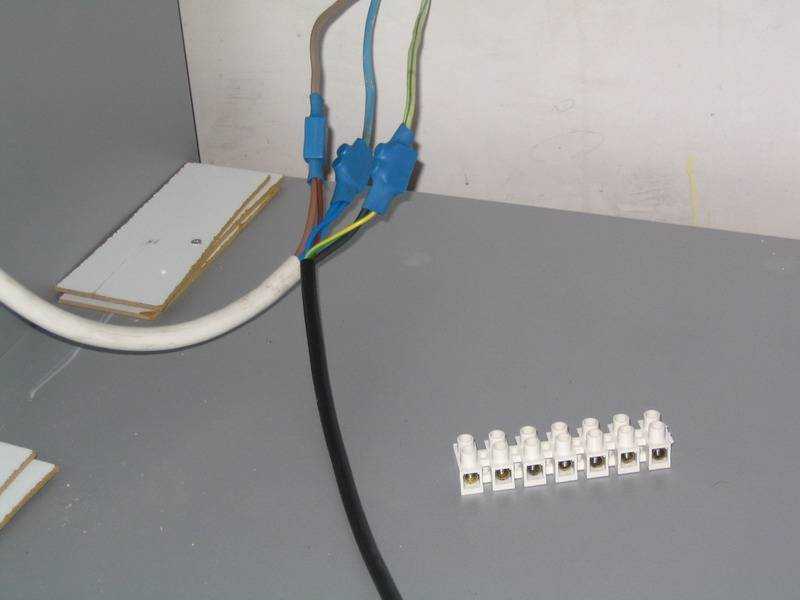

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Розетка для духового шкафа

Розетку подбирают с учетом мощности духовки, характеристик сети, значения тока. К примеру, при сечении проводов 16А, которое подходит для устройства 3.5 кВт, необходима розетка конкретно под эту либо большую характеристику – на 20А или 32А. Разъем для подключения электроприборов бывает различной формы с разным количеством отверстий.

Нередко вилка шнура духовки совпадает с нею, к примеру, три плоских вывода под 32А. При наличии 3-х фазной сети, необходима электрофурнитура на 4-5 проводов. Если неправильно рассчитать, то разъем будет нагреваться, произойдет выгорание. Нужно выбирать, начиная с типа F и 10А. Чтобы обеспечить большую безопасность лучше приобрести типоразмер с крышечкой, который защищает от попадания брызг.

Розетки необходимо ставить в доступном месте недалеко от духового шкафа на негорючую поверхность. На нее не должна попадать влага. Не надо устанавливать сзади варочной панели и самой духовки.

Рекомендуется, чтобы она находилась от пола на высоте 30 см. Слишком близкое к нему расположение розеток приведет к неудобствам при пользовании. Например, если есть нижние мебельные фасады, понадобится их демонтировать, можно не вписаться в размер. Основная опасность заключается в том, что может прорвать шланг водопроводной трубы и при наступлении в воду человек окажется под напряжением 220 Вольт. Нежелательно устанавливать розетку над или под бойлерами и нагревательными приборами.

Чтобы подключить кабель к розетке, надо очистить жилу от изоляции на 0.5 см, подвести под прижим, закрепить вином. Можно сделать по-другому. Зачистить провод на 1.5 см, обернуть им винт и прижать. В этом случае контактируемый участок получается больше, следовательно, соединение лучше, а значит более надежно.

Жилу из тонких проволок плотно обхватывают латунными трубками либо запаивают оловянным припоем. При подборе кабеля и розетки для варочной панели, и духового шкафа необходимо учитывать в сумме мощность бытовой техники, подключенной к силовой цепи.

По требованиям безопасности использовать переноску (удлинитель) для подключения варочной панели и духового шкафа запрещается. Правильнее будет установить двойную розетку. Они представлены в широком ассортименте.

При установке важно подобрать правильные материалы

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

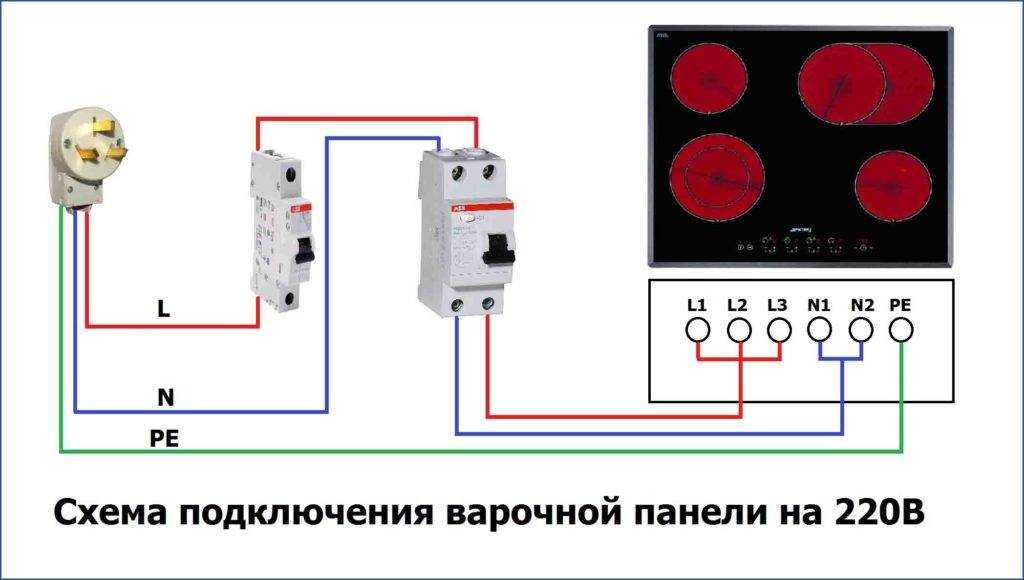

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Способы прокладки проводки

Перед тем, как подключить духовку, следует ознакомиться со способами прокладки проводки. Традиционно ее протягивают незаметно в штробах или штукатурке. Такая работа связана с пылью, приходится разрушать стены, порой остаются видимые следы. Скрыть их можно, покрасив стены либо наклеив новые обои. Есть и другие способы прокладки электрического кабеля.

Можно протянуть линию, соорудив специальные плинтуса, которые в отличие от обычных широкие и высокие. Там провод не видно и его нельзя повредить. Работа легкая и не пыльная.

Другой способ – прокладка в кабель-каналах. Они представляют собой короба из пластика или металла. В них укладывают кабель, потом прикручивают к стенкам. В коробах имеются крышки, которые снимаются

Надо иметь в виду, что они привлекают внимание. Но по деревянным перекрытиям и стенам, которые прекрасно горят, тянуть провод необходимо в гофре

Подготовка к подключению

Варочные панели, духовки, электроплиты подсоединяют к отдельной линии питания, которая выводится непосредственно на главный щиток.

Требования к проводке

Особое внимание уделяют качеству электропроводки — от этого в немалой степени зависит безопасность работы приборов. Если проводка старая и не соответствует требованиям безопасности, прокладывают новый кабель достаточного сечения (зависит от мощности подключаемой техники)

Кабель соединяют с распределительной коробкой через УЗО (устройство защитного отключения) и автомат либо дифавтомат. Эти устройства защитят человека и технику при возникновении нештатных ситуаций.

Безопасность эксплуатации

Подключение УЗО для духовки

Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.

Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

Подбор бытовых приборов исходя из возможности существующей проводки

Немного углубимся в тему, чтобы все было понятно.

Если духовой шкаф и варочную панель вы только планируете купить, то важно понимать выдержит ли существующая проводка суммарную мощность обоих приборов, при этом не кратковременную, а продолжительную нагрузку. Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами

Для этого необходимо выяснить какое сечение жил у проводов и исходя из этого сделать расчёты или воспользоваться уже готовыми таблицами.

Чтобы замерить сечения провода воспользуйтесь штангель циркулем. Обычная линейка не подойдет, так как замеры будут иметь большую погрешность.

Сделайте следующие действия:

• Обесточьте кабель.
• Зачистите изоляцию одной жили не менее 1 см.
• Штангель циркулем сделайте замеры.

Далее воспользуйтесь формулой из школьного курса: S=π×d²÷4.

Где:

• S – искомая площадь сечения.
• D – замеренный диаметр.
• Π = 3.14.

К примеру, замеры показали диаметр жилы 2.4 мм. Проводим расчет: 3.14х2.42÷4=4.52мм2. Рекомендуемый показатель от 4 до 6 квадратных миллиметров.

В новых домах, после 2001 года постройки жилы, как правило, медные, в старых в основном алюминиевые.

Далее по таблице ниже можно выяснить какую мощность данный кабель сможет выдержать.

Про коэффициент спроса

Коэффициент спроса рассчитывается по формуле Кс=Рр/Рн, где:

1. Рр – расчётная мощность.
2. Рн – суммарная мощность электропотребителей, в нашем случае духовой шкаф и варочная панель.

Простыми словами, если коэффициент спроса равен 1, это значит, что возможно одновременное использование всех электроприборов одной сети на максимальных мощностях. Но на практике такое встречается редко.

К примеру, 0.7 указывает, что электроприборы используются по отдельности или одновременно, но не при максимальных нагрузках, при условии, что они подключены к одной точке.

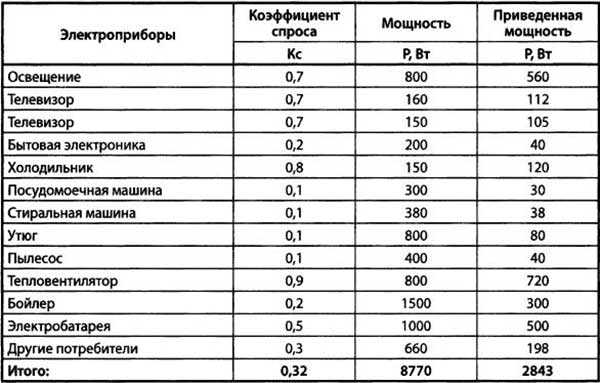

Ниже показана таблица расчёта потребляемой мощности квартиры с учетом коэффициента спроса.

Что мы этим хотим сказать? А то, что, если при проводе сечением 4мм2 и выдерживаемой им нагрузки в 5.9 кВт, можно приобрести электроприборы, которые суммарно потребляют больше мощности.

К примеру, вам понравились определенные модели духового шкафа и варочной панели, которые суммарно потребляют 8 кВт на максимальных нагрузках. Но Вы не планируете использовать эти электроприборы в таком режиме.

Умножаем 8 кВт на коэффициент спроса 0.7 (можно взять меньше, но эта цифра наиболее оптимальная), получаем 5.6 кВт, что вас вполне устраивает.
