Розетка для стиральной машины: какую выбрать

Этапы установки розетки в ванной

В первую очередь вы должны определится с высотой, на которой будет установлена розетка, здесь есть несколько рекомендаций:

1. Розетка должна быть доступна для извлечения из неё вилки.
2. Чтобы вставить и извлечь вилку из розетки в непредвиденной ситуации вы не должны наклоняться, опираться о что-то или тянутся к ней.
3. Расположение розетки должно быть таким, чтобы провод с вилкой не был чрезмерно изогнут или переломлен при включении.
4. Не стоит её устанавливать близко к полу, чтобы предотвратить случайное залитие водой.

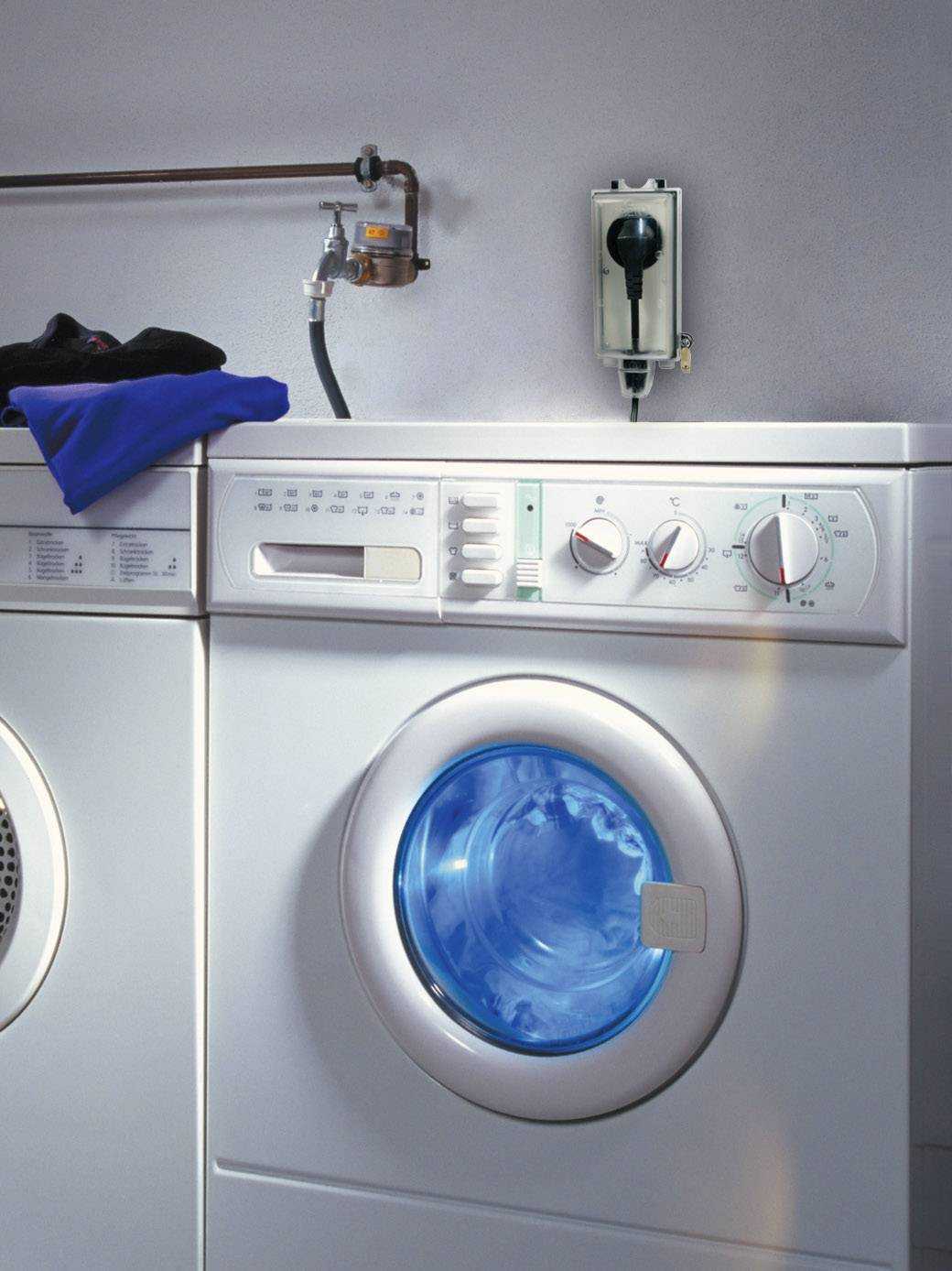

Исходя из этого следует, что идеальным местом расположение розетки будет на высоте верхней крыши стиральной машины или немного больше, сзади или сбоку от неё.

В идеальном случае розетка должна быть заземлена, но в большинстве квартир и домов отсутствует заземляющий контур. Если заземление всё же есть — обязательно подключайте третий провод (PE) к заземляющей клемме. Если заземления нет, то розетка подключается двумя проводами к сети. В обоих случаях розетка подключается через последовательно установленный автомат и УЗО. При это в схеме сначала автомат устанавливают до УЗО.

Схема подключения розетки

Подключается линия как обычно — фаза и ноль к питающим фазе и ноль с автоматического выключателя и УЗО, а третий «земляной» провод подключают к коробке уравнивания потенциалов (КУП или СУП), и к ним же подключают все металлические элементы комнаты — трубопроводы, ванную.

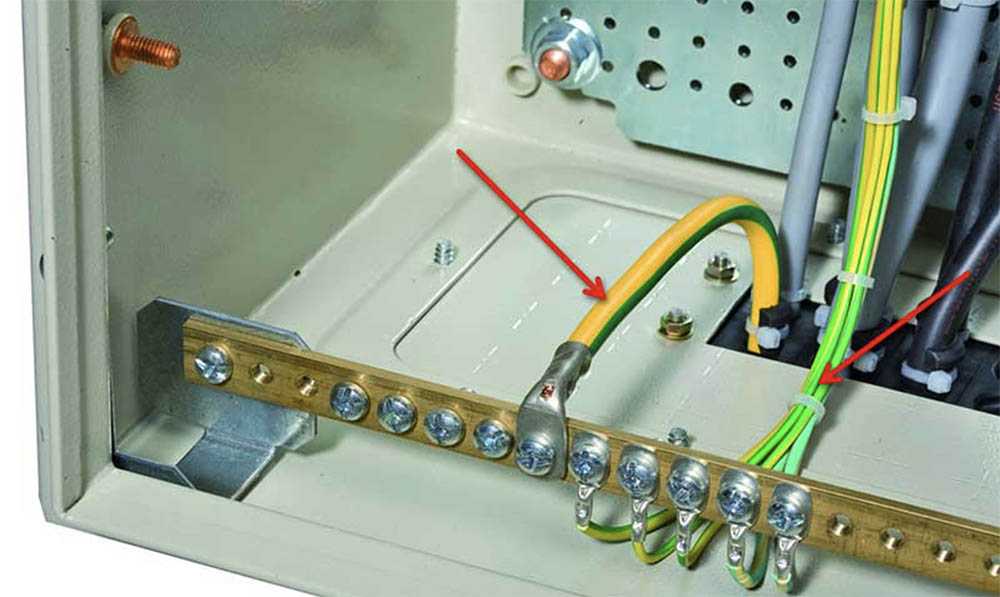

От КУП провод проводят к заземляющей шины, а от неё к заземлителю.

Прокладка кабеля

Если стены бетонные или шлакоблочные кабель прокладывают в них. При этом возможна прокладка кабеля без гофрированной трубы или в ней. К стенам через равное расстояние линия фиксируется либо алебастровым раствором, либо на специальные пластиковые клипсы, либо дюбель-хомуты.

Если стиральную машину подключают в деревянном доме с наружной проводкой кабель прокладывают в кабельных каналах или гофрированных трубах. При этом прокладка в гофрированных трубах более надежна, потому что они по своему устройству неразборные, поэтому попадание в них воды минимизировано.

Для внутренней проводки используют соответствующие розетки в таком случае до монтажа розетки в плитке делают круглое отверстие с помощью сверла «балеринка» или коронки с алмазным напылением, после этого делают углубление с помощью перфоратора с буром либо зубилом. Монтируют подрозетник и уже в него розетку

Для наружной проводки используйте качественные электроустановочные изделия накладного типа. Их допускается монтировать на горючие поверхности, так как их корпус выполняется из диэлектрического материала, который не распространяет горение. Тем не менее мастера часто рекомендуют прокладывать между задней стенкой розетки и поверхностью, на которую её монтируют подложку из металла, например, оцинковки. Объясняют это тем, что, если стенка прогорит при аварийной ситуации огонь не затронет деревянную стену.

Как понять, что розетка годится?

Розетки не делятся на обычные и необычные – здесь необходим другой подход. Электроточка должна подходить стиральной машинке и помещению по мощности, размерам и классу защиты. Чтобы автомат получал бесперебойное и достаточное питание, следует предварительно проверить линию на соответствие требованиям безопасности и эксплуатационным характеристикам техники. Речь идет о семи пунктах.

1. Удаленность. Сетевой шнур стиральной машинки должен без натягиваний и «посредников» включаться в розетку. Как правило, провод рассчитан на расстояние в 1,5-1,8 м. Использовать удлинители небезопасно – только прямое подключение.
2. Соразмерность. Вилка питающего шнура должна подходить к розетке, чтобы диаметр штырей совпадал с отверстиями. От переходников и тройников необходимо отказаться.
3. Нагрузка. Стиральная машина нуждается в отдельной линии. Если вместе с автоматом включить в двойную розетку другую мощную бытовую технику, холодильник, микроволновку, духовку, то электросеть не выдержит нагрузки. Лучше не рисковать и исключить одновременное питание нескольких приборов из одной точки.
4. Заземление. Точка для подключения стиралки обязана иметь заземление, а в идеале – отдельное УЗО.

5. Количество жил. Если стиральный провод предусматривает три жилы, то и розетка должна иметь соответствующее количество клемм.
6. Мощность. Розетка должна подходить к стиралке по мощности. Данный параметр обязательно указывается в заводской инструкции автомата или на маркировке. Так, для техники с потреблением 2кВт подбирается точка минимум на 10 Ампер, а для более мощных агрегатов – 16 Ампер.
7. Защита. При эксплуатации стиральной машины в ванной или другом помещении с повышенной влажностью необходимо использовать специальные розетки. Так, выбираются элементы с влагозащитным корпусом, крышкой-заслонкой или шторкой.

Если розетка не подходит хотя бы по одному пункту, то лучше не рисковать. Гораздо безопаснее протянуть отдельную линию и организовать новую электроточку. Как это сделать своими силами, рассмотрим далее.

Краткая инструкция по установке

Любые работы с сантехникой требуют ответственного подхода и соблюдения правил техники безопасности. Монтаж выполняют, руководствуясь нормативными актами, регламентирующими прокладку внутридомовых водопроводных систем, отступы и допустимые отклонения по СНиПу 3.05.01-85.

Как правило, розетки устанавливают в ходе капитального ремонта ванной комнаты, но иногда выполняется лишь локальная врезка. В любом случае работу выполняют по следующему алгоритму.

1. Отключить воду на входе в квартиру.
2. Подготовка. Удалить старое покрытие со стены, очистить, при необходимости выполнить ремонт поверхности.
3. Разметка. С помощью карандаша непосредственно на стене отметить трассы труб, места установки и точки крепления водорозеток.
4. Сверление. Дрелью со сверлом по бетону просверлить отверстия под крепеж.
5. Штробление стен. Сделать углубления под фитинги, при необходимости выемку под трассы труб.
6. Подгонка деталей на месте. Временно установить розетку, проверить возможность подключения.
7. Монтаж водорозетки. Соединить розетку с трубопроводами, установить ее на место.
8. Фиксация труб и крепежных элементов.
9. Оценка качества выполненной работы.
10. Заделка пустот вокруг розетки.

Почти все готово, остается только подключить шланг стиральной машины, открыть подачу воды и можно начинать стирку. Конечно, если монтаж выполняется в ходе капитального ремонта, придется дождаться окончания отделочных работ.

Водорозетка – это лучший способ подключить стиральную машину к водопроводу. Широкий ассортимент моделей, простота монтажа – все это делает данный вариант оптимальным в целом ряде случаев

Розеткой удобно пользоваться, она обезопасит от протечек и, что тоже немаловажно, всю работу можно выполнить своими руками, а это существенная экономия плюс гарантия качества

Технология монтажа точки подключения

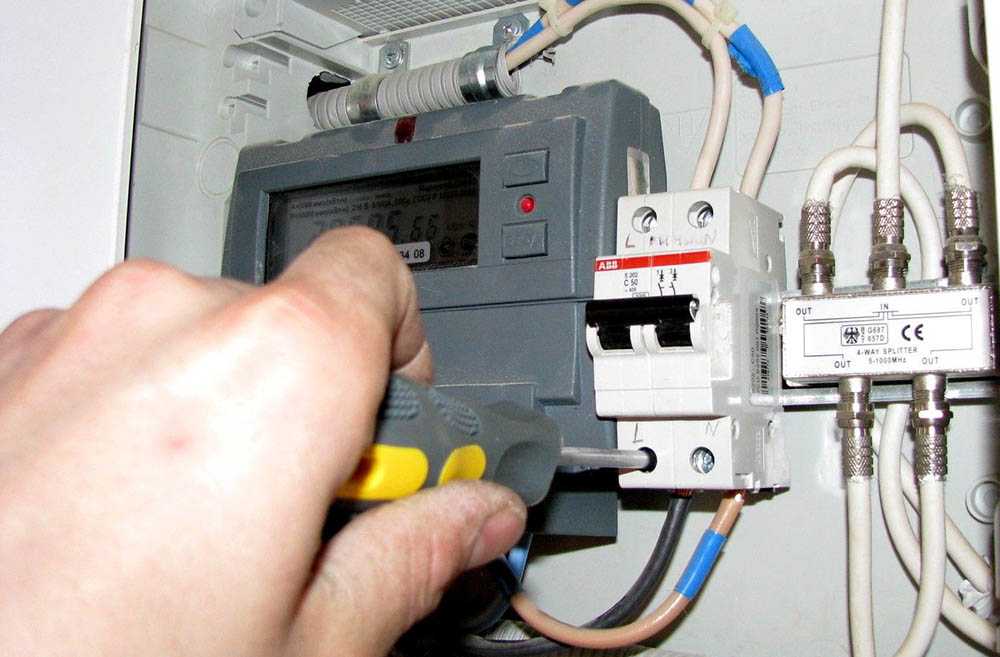

На момент установки розетки в электрическом щитке уже должен стоять автомат или УЗО, а сам провод выведен в санузел.

Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой

Шаг #1 – прокладка кабеля и монтаж подрозетника

Для выполнения скрытой проводки в полости стены с помощью перфоратора проделывают штробу. Ее прокладывают по наименьшему пути под потолком параллельно напольной поверхности.

К розетке линию опускают строго вниз перпендикулярно. Проводку фиксируют в штробах с помощью дюбель-хомутов.

Чтобы наметить место размещения розетки, к центру проложенной полосы прикладывают корпус устройства. С помощью маркера делают отметки для сверления отверстия. Наметив точку размещения розетки, с помощью перфоратора, оснащенного коронкой D 68 мм, проделывают отверстие в стене.

С помощью полого сверла можно быстро и экономно проделать в стене отверстие большого диаметра под установку подрозетника стандартного посадочного размера

Стенки проделанного отверстия зачищают от остатков пыли и раздробленных элементов стены. В подготовленное посадочное место монтируют подрозетник.

Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа. Подробнее о технологии монтажа подрозетника можно прочесть в другой статье.

Зафиксировав подрозетник в стене с помощью прижимных лапок, либо посредством нанесения на поверхность шпаклевочного или алебастрового раствора, очищают внутреннюю полость коробки и выводят провод

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Шаг #2 – подключение клеммного блока

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

Концы электрокабеля с помощью кроссировочного ножа или бокореза зачищают от оплетки, направляя их в противоположную сторону движению инструмента

Для удобства подключения изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую оплетку, фазный представлен красной или коричневой оболочке, а нулевой – в голубой или синей изоляции.

Выведенные из пластикового «стакана» концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

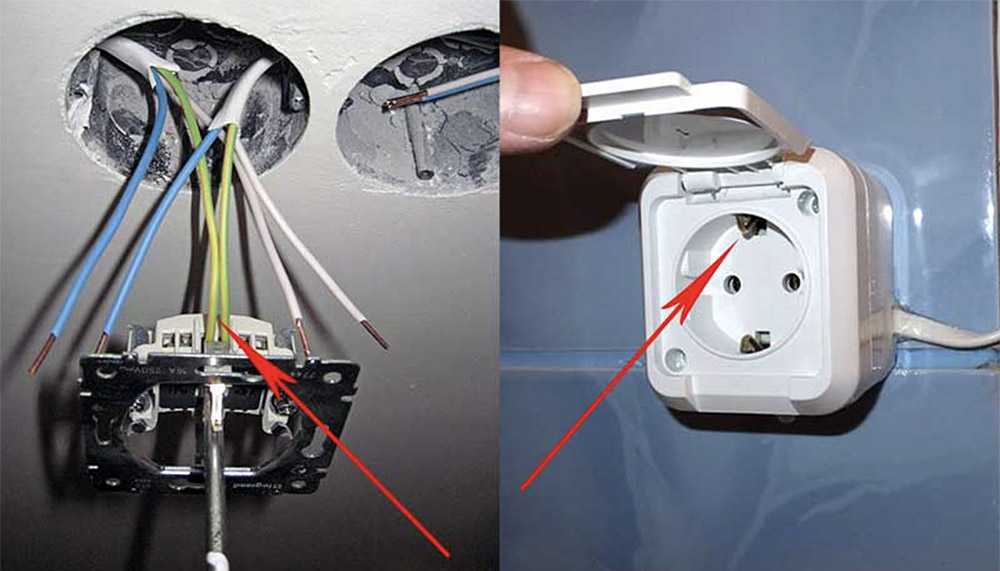

Жилу заземления присоединяют к верхней или центральной клемме, оснащенной «усиками», зафиксированными на корпусе устройства

Ни в коем случае не подключайте «ноль» на заземляющую клемму.Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках.

На завершающем этапе устанавливают декоративную крышку.

Включение стиральной машины в работу

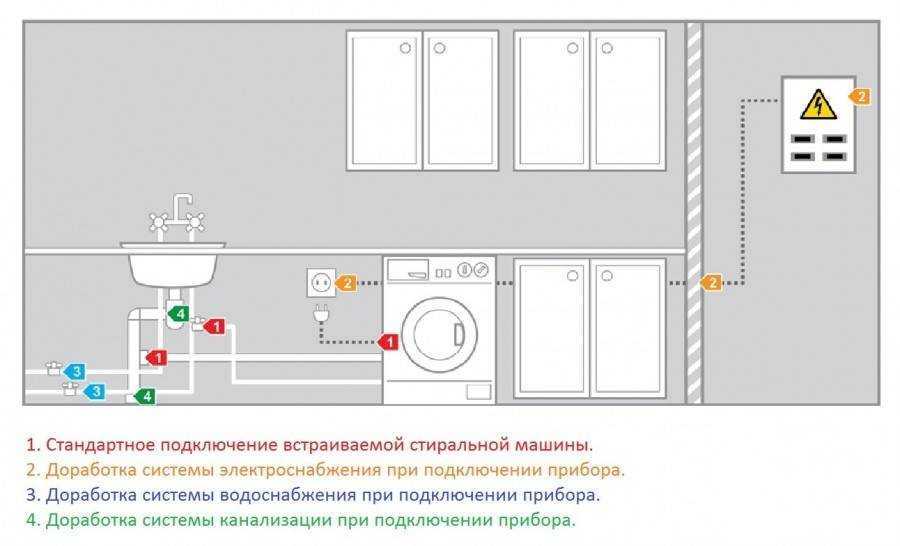

Исходное положение: агрегат уже подсоединён к водопроводу и канализации, верхняя поверхность выставлена по строительному уровню. Состояние электрокоммуникаций оценено, составлен план приведения электросети. Дальнейшие действия:

• прокладка отдельной кабельной линии с заземляющей жилой от щита до розетки рядом с машиной;

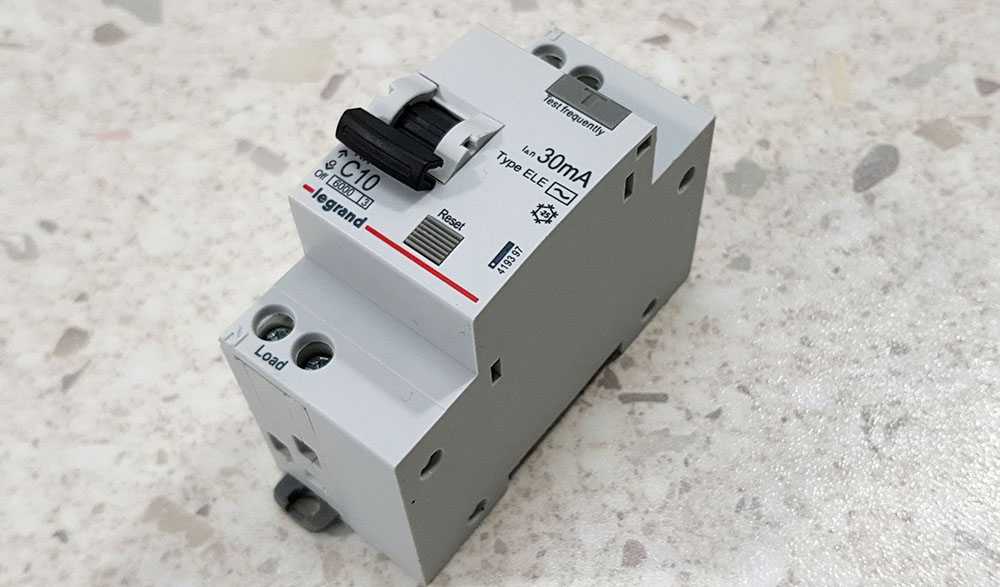

• монтаж на щитке дифавтомата АВДТ или УЗО с выключателем, подсоединение к счётчику;
• присоединение шнура с вилкой к розетке;
• тестовый запуск стиральной машины (не забыть открыть подачу воды).

Для опробования электросети обязательно включают режимы нагрева и отжима – это самые энергоёмкие операции. До запуска нужно удостовериться, что транспортные болты на задней стенке корпуса сняты.

Подключение к водопроводу

Сначала о том, к какой воде подключают стиральную машину. Вообще — к холодной. Вода потом по мере необходимости нагревается ТЭНами. Некоторые хозяева в целях экономии подключают к горячей воде. Так при стирке меньше расходуется электроэнергии. Но экономия сомнительна — больше уходит горячей воды. Если на ГВС установлен счетчик, то дешевле платить за электричество, чем за горячую воду. Также стоит учесть, что подключение стиральной машинки к горячей воде не очень хорошо по отношению к белью: от температуры белки сворачиваются и потом плохо отстирываются.

Это речь шла об обычных стиралках, но есть модели, которые подключаются и к горячей воде, и к холодной. У них на задней стенке не один вход для воды, а два. У нас они встречаются очень редко — слишком малый спрос, а цены на такое оборудование значительно выше.

Есть стиральные машины, которые подключаются и к горячей, и к холодной воде

Теперь о самом подключении. В комплекте со стиральной машиной идет резиновый шланг, которым и надо подключить стиральную машину к воде. Его длина 70-80 см, чего не всегда достаточно. При необходимости в магазинах, торгующих сантехникой, можно купить более длинный (3 метра — не предел, кажется).

Это шланг накручивается на соответствующий выход на задней стенке. Там должна стоять уплотнительная резиновая прокладка, так что подматывать нет необходимости. Накидную гайку шланга (пластиковая) затягивайте руками, если и применять ключи, то всего подтянуть на пол оборота. Не больше.

Впускной шланг прикручивать к специальному выходу на задней стенке корпуса

Второй конец шланга надо подключить к водопроводной системе. Если у вас есть где-то свободный отвод, заканчивающийся краном — отлично, если нет, надо делать врезку.

Если есть свободный отвод воды подключить стиральную машину к водопроводу очень просто — ставите фильтр, к нему — шланг. Все

Проще всего с пластиковыми, полипропиленовыми или металлопластиковыми трубами — купили тройник (с одним переходом на металл), запаяли/установили. Если водопровод разведен металлической трубой, врезать тройник придется при помощи сварки.

В любом случае после тройника ставят кран. Более простой и дешевый — шаровый. Вот при его установке можно на резьбу намотать льняную паклю и смазать пастой.

После тройника ставьте шаровый кран, к нему уже подключайте шланг

Есть также тройники с кранами для подключения стиральных машин и другой бытовой техники. В одном из отводов установлен тот же шаровый кран, но сделано все в одном корпусе. Смотрится более компактно, но при неисправности крана придется менять весь тройник, а стоит он прилично.

Краны и тройники для подключения бытовой техники

Иногда советуют до крана ставить фильтр. Лишним он, конечно, не будет, но если на вводе в квартиру или дом стоит фильтр, то острой необходимости в нем нет.

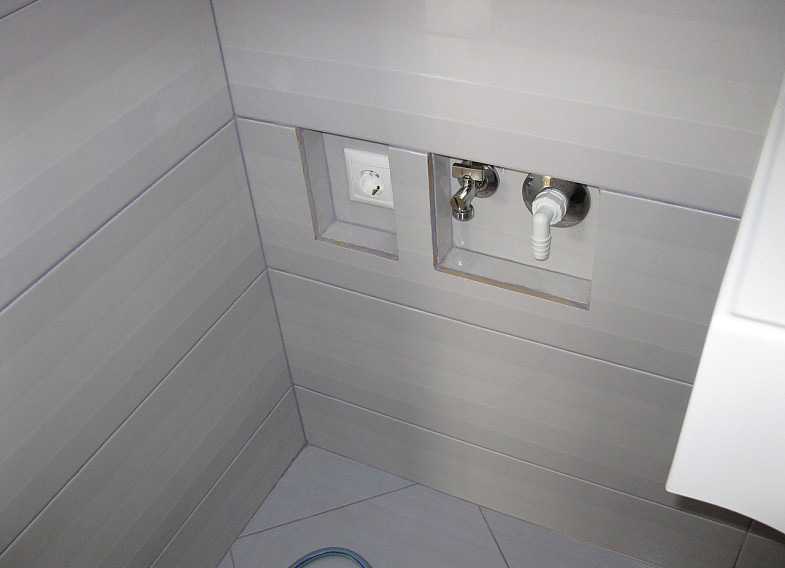

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к запитываемому бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместной ванной комнате есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

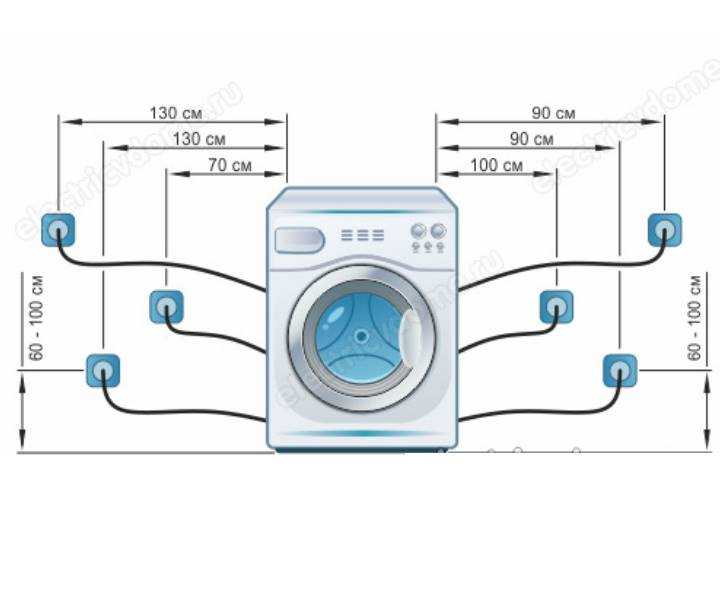

1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации

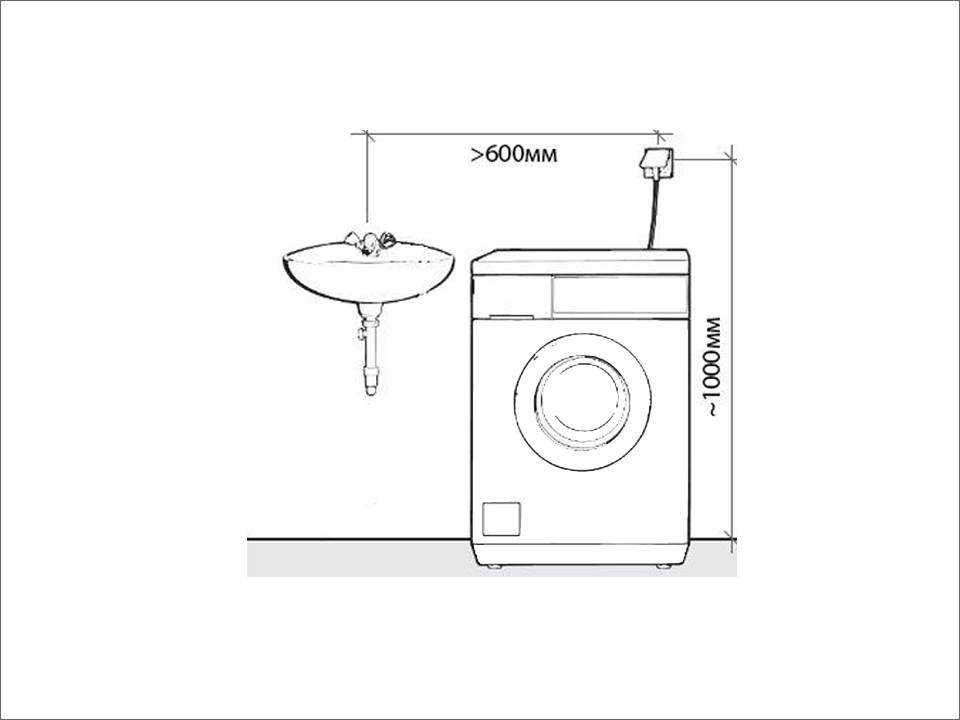

2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

   Схема зонирования пространства согласно ПУЭ

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ. Согласно ему помещение делят на 4 зоны:

• Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки
• Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно
• Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя
• Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IP54 и выше, запитываемые от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Розетки, используемые для подключения стиральной машины в ванной, должны соответствовать следующим требованиям:

• Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги
• Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами

   Показатель защиты электроприборов IP

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» — не боятся даже прямого попадания водных струй.

Проводка и автомат

Стиральная машина – очень мощный потребитель электроэнергии, поэтому для ее подключения требуется соответствующая линия. Первое требование касается проводов, которые должны быть трехжильными. Третья жила необходима для организации заземления, что позволит защитить технику и пользователя от удара тока при утечке. Также при организации коммуникаций под стиралку следует учесть еще несколько требований и правил:

• под автомат выделяется отдельная ветка;
• техника подключается к индивидуальному автомату;
• автомат должен срабатывать при токе утечке до 30мА;
• в цепь включается стабилизатор, для сглаживания скачков напряжения в электросети.

При наладке электрокоммуникаций лучше не экономить. Так, рекомендуется выделять под стиральную машину УЗО или дифавтоматы с номинальным током отключения в 10мА. Это дороже, зато риск утечки минимален – прибор моментально реагирует на сбой и купирует подачу электричества. Если планируется устанавливать автоматический выключатель, то выбирается устройство в 16А.

Обращаем внимание и на используемый при прокладке линии кабель. При подключении автоматических машин советуют использовать медные провода и прокладывать их скрытно

Сечение жил зависит от мощности техники, как правило, берется минимум в 2,5 мм. В идеале стоит взять «запас» – это позволит избежать перегрузки электросети. Так машинка будет работать безопаснее и не грозить жильцам возгоранием, случайным отключением УЗО или аварией.

Если в квартире проложена алюминиевая проводка с сечением в 1,5-2мм, то лучше заменить ее на медную. В идеале – организовать новую линию с соблюдением всех описанных выше норм. Иначе эксплуатация стиральной машины будет опасной: кабель от чрезмерной нагрузки будет нагреваться, а изоляция плавиться. Итогом может стать возгорание со всеми вытекающими.

Как можно заземлить устройство

Варианты выделяют такие:

• подключение корпуса к металлическим элементам (водопровод, батарея, канализация);
• установка выделенной розетки;
• системы выравнивания потенциалов;
• подключение УЗО;
• изготовление контура заземления (актуально для частных домов).

Первый вариант — это народный метод. Остальные считаются профессиональными.

Подключение корпуса к трубам

В теории способ вполне рабочий. Но на практике можно столкнуться со следующими неприятными последствиями:

• Если возникнет пробой на корпусе и заземление элементов окажется плохим, потенциал окажется на той самой трубе отопления или водопровода. Стоит прикоснуться человеку к металлу, и он рискует получить опасный разряд. Причём пострадать могут не только жильцы вашей квартиры, но и соседи, поскольку такие трубы обычно общие.

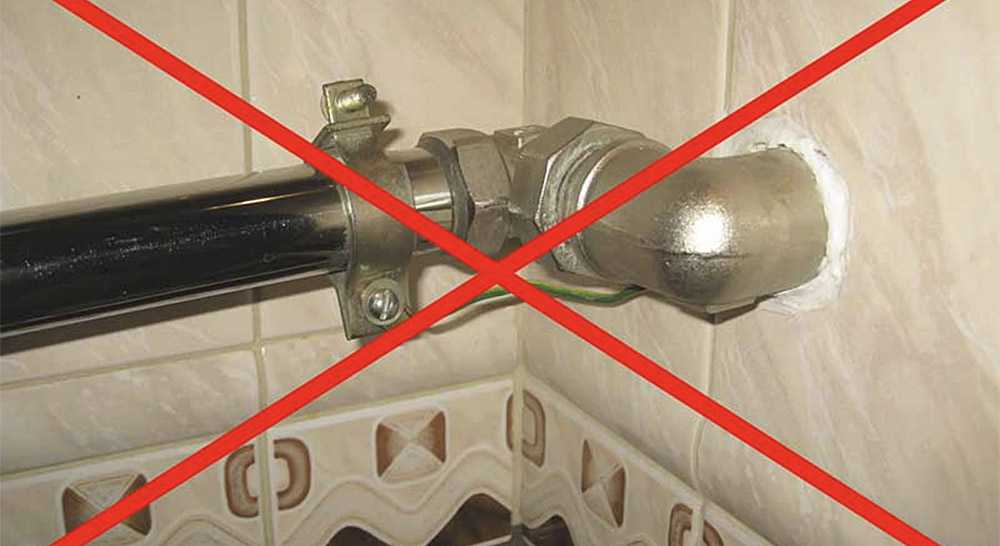

• Подобный метод ведёт к активному разрушению металла. Как итог, на трубе образуются повреждения, коррозия. А это ведёт к прорывам с последующим затоплением.

Отдельная розетка

Суть в том, чтобы подвести к стиральной машинке выделенную под неё розетку. Конечно, к розетке подводится провод заземления от щитка в подъезде.

Это касается многоэтажек, которые были построены ещё в советские времена. Увы, но большинство людей до сих пор живёт именно в таких домах.

Тут ещё важно не перепутать землю с рабочим нулём. Допустив ошибку, подключив проводку на фазу, возникнет короткое замыкание

Как итог, вы спровоцируете отключение автомата во всём подъезде. Плюс вероятность получить ожог также достаточно высокая.

Альтернативный вариант — это подключение дополнительной проводки к заземлённой шинке из металла. Она имеет заземление и проходит через все этажи дома. А затем уже плотно подключить провод на корпус стиралки. Но у способа есть явный минус. Вам придётся разбирать корпус техники, и внешний вид явно пострадает. Так что от этого варианта большинство закономерно отказывается.

Выравнивание потенциалов

Чтобы уровнять потенциалы, можно выполнить несколько соответствующих действий. Для этого корпуса приборов из металла, которые есть в доме или квартире, нужно соединить между собой с помощью проводов. Так потенциал будет распределяться равномерно.

Если фаза попадёт на землю, тогда потенциал начнёт движение, выбирая путь минимального сопротивления. То есть на тело человека не попадёт. Чтобы реализовать подобную схему, ничего сложного делать не придётся. Многие собирают её собственноручно.

Установка УЗО

В том случае, когда в доме или квартире нет заземления и провода представлены в виде 2 жил, тогда есть другое хорошее и во многом правильное решение — установка на входе УЗО. Оно же устройство защитного отключения. Такое приспособление контролирует параметры напряжения и реагируют, если происходит утечка тока. Автоматически выключают питание во всей квартире или в доме.

Работает устройство отключения по довольно простому принципу. Прибор сравнивает параметры тока на входе и на выходе. Если наблюдаются изменения выше, чем имеющиеся ограничения, прибор срабатывает. Причём диапазон допустимых параметров можно выбирать вручную. Для этого на УЗО имеются соответствующие клавиши настройки.

Но есть и свой недостаток. Старые постройки, где проводку не меняли ещё с момента возведения дома, могут иметь довольно большие утечки и ложные реакции со стороны УЗО. Избавиться от такого недостатка можно лишь одним способом. Необходимо тщательно проверить и заменить старую проводку.

В настоящее время вариант с применением УЗО один из самых востребованных. Это обусловлено тем, что прибор легко устанавливается, обладает высокой надёжностью и эффективностью, а также полностью отвечает требованиям безопасности.

Заземлительный контур

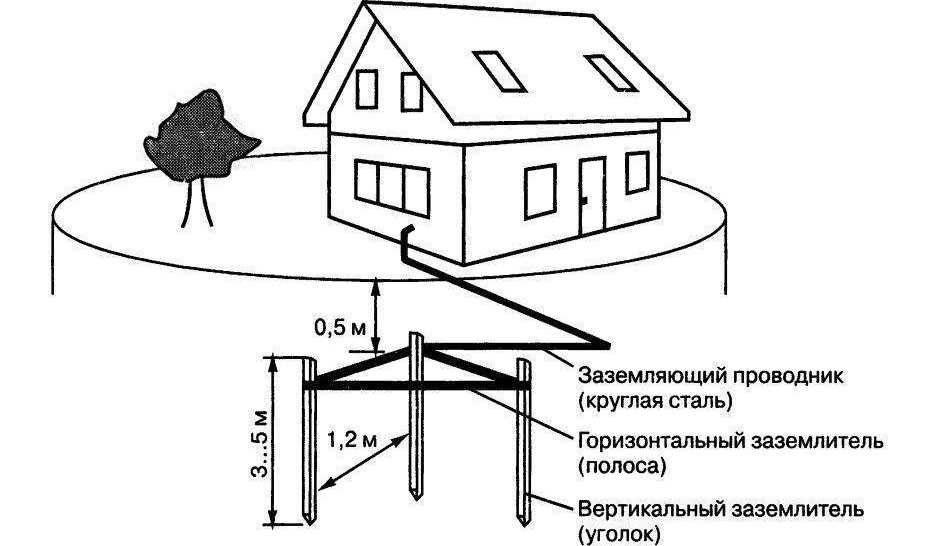

Сейчас доступны уже готовые приборы для заземления, которые применяются в частных домах. Но есть и вариант с его самостоятельным изготовлением. Для этого следует сделать следующее:

• вырыть в земле канаву;
• её форма должна быть треугольной;
• стороны максимально равные;
• длина канавы от 3 метров, а глубина не менее 0,5 м;
• один острый угол должен быть направлен при этом на дом;
• на вершинах треугольника следует забить металлические штыри длиной от 3 метров;
• с помощью металлической полосы обварить штыри;
• на выходе получается готовый контур;
• теперь нужно прорыть канаву для кабеля от контура до щитка дома;
• засыпать металлическую конструкцию землёй.

Так что при отсутствии приборов измерения будет правильно вызвать специалистов. Либо ещё на этапе строительства или ремонта дома обратиться к мастерам, чтобы они полностью сделали вам качественное заземление и организовали проводку в доме.

Монтаж новой розетки

Еще раз повторим, что наладкой новой электролинии должны заниматься только специалисты. «Новичкам» в щиток и к розеткам лучше не лезть – без опыта и знаний техники безопасности можно серьезно пострадать. Рисковать нельзя, ставки слишком высоки. Если сомнений в собственных силах и умениях нет, можно переходить к установке розетки. Первым делом необходимо продумать план прокладки коммуникаций и нанести на стену соответствующую разметку. Определяем высоту будущей штробы и местоположение отверстия под точку. Линии должны быть жирными и заметными.

Дальше действуем так:

• обесточиваем квартиру;
• устанавливаем насадку под подрозетник на перфоратор;
• сверлим «нишу» для будущей розетки;
• болгаркой, перфоратором или зубилом проделываем штробы подходящей глубины;
• в щитке устанавливаем УЗО или автомат под стиральную машину;
• крепим в штробе кабель-канал;
• протягиваем по штробе-каналу провод от щитка до отверстия под подрозетник;
• закладываем отверстие тонким слоем цемента и фиксируем на нем «стакан» под розетку;
• протягиваем проводку в подрозетник (рекомендуется оставить запас, чтобы в будущем не наращивать жилы при замене);
• монтируем в стакан розеточный механизм;
• цепляем проводку к клеммам розетки;
• защелкиваем внешний корпус розетки.

Финальный этап – заделывание штроб цементом и выравнивание стен. Как только строительные работы завершены, можно приступать к проверке. Включать к новой точке стиральную машину слишком рискованно, лучше «пожертвовать» менее ценным электроприбором. Восстанавливаем подачу тока в квартиру и вставляем штекер в розетку. Если все в порядке, то запускаем автомат. УЗО не отреагировало? Тогда монтаж прошел успешно – наладка электролинии завершена.
