Разновидности электрических проводов

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение – 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага – 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

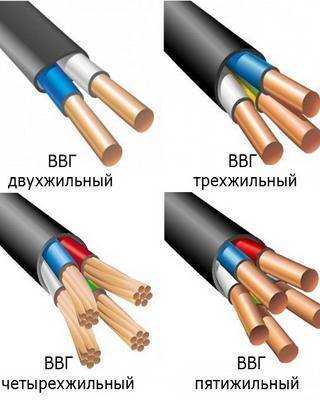

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

• АВВГ (вместо медной жилы используется алюминиевая);
• ВВГнг (кембрик с повышенной негорючестью);
• ВВГп (плоское сечение кабеля);
• ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

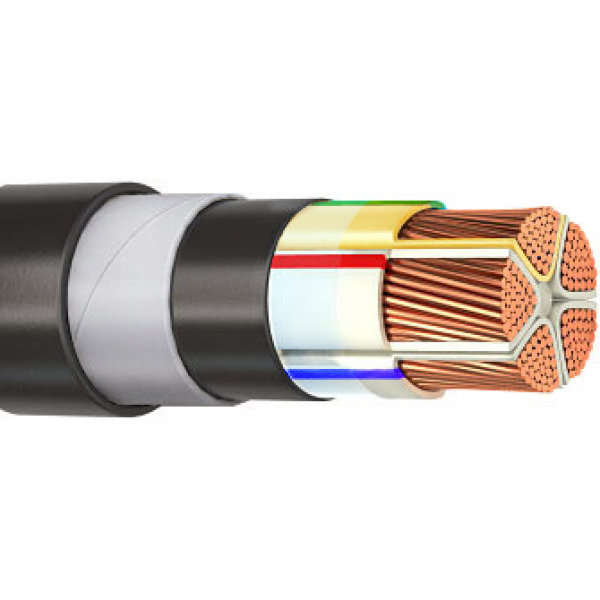

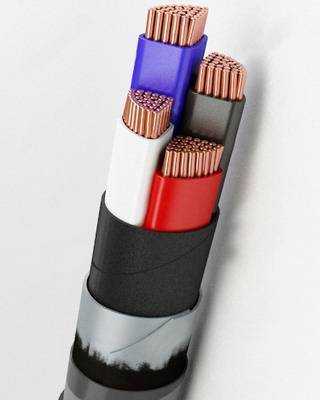

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

• АВББШв — кабель с алюминиевой жилой;
• ВББШвнг — негорючий кабель;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Кабель ВБбШв

Силовой кабель с медными токонесущими жилами: однопроволочными и многопроволочными, защищённый бронью. У первых 6 жил – сечение 1,5 – 240 квадратных миллиметров. Есть ПВХ покрытие и изолирующая основа. Кабель отличается наличием между оболочкой и прутьями пласта стальной двухленточной брони. Кабель предназначен для режима -50°C до +50°C, влага до 98%. Изоляция из ПВХ гарантирует стойкость к агрессивной среде. Чёрная оболочка. Изоляция либо чёрно-белая, либо однотонная.

Бронью ВББШв прокладывают сети электроснабжения автономных построек и зданий, в трубах под землёй и сверху. Максимум напряжения переменного тока — 6000 вольт. Постоянный ток требует одножильных модификаций кабеля.

Изгибы радиуса те же. Поставляется обычно от 100 метров в бухтах. Модификации: АВББШв — жилы из алюминия, ВББШвнг — негорючий вариант, ВББШвнг-LS – негорючий режим с малым газовыделением при высокой температуре.

от производителя “Электрокомплект” вас приятно удивит. К тому же компания представлена в 8 городах Казахстана.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

• Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
• На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
• Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
• Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

ГОСТ на кабельную продукцию

Кабельная продукция играет важную роль на современном этапе развития человечества. Производство таких товаров – важная и ответственная задача, с которой справятся только обученные специалисты.

Производство кабельно-проводной продукции жестко регламентируется. ГОСТ на кабельную продукцию был внедрен еще в советское время. ГОСТ 16442-80 – нормативный документ, рекомендаций которого придерживались все отечественные производители. Со временем он утратил свою силу, а на замену ему пришли новые нормативные документы и государственные стандарты.

Но, стоит отметить, что ГОСТ 16442-80 недействителен для массового производства, а вот для оборонительных структур еще действует военное дополнение к данному стандарту.

Сейчас же в промышленности действует целый ряд других ГОСТов. Например, ГОСТ 31565 вступил в силу с 1 января 2014г. Он предусматривает перечень необходимых действий для сертификации различных видов кабельной продукции (силовые, контрольные, тактические и др. кабеля). Это самый новый нормативный документ, касающийся производства кабельно-проводной продукции.

Для силовых кабелей с пластмассовым покрытием (изоляцией) существует свой отдельный ГОСТ Р 53869-2010. Он возник из-за необходимости систематизировать и упорядочить требования современного рынка силовых кабелей. В новом документе учитываются области применения, условия эксплуатации силовых кабелей.

В отличие от устаревшего ГОСТ на кабельную продукцию под маркировкой ГОСТ 16442-80 в новом документе был введен целый ряд уточнений:

• Нормирование средней величины изоляции;
• Увеличение списка сечений токопроводящих кабелей и их жил непосредственно;
• Приведены значения допустимых электрических нагрузок для кабелей.

И еще множество других поправок. К тому же были полностью исключены требования ГОСТ 7006-72. Они полностью не соответствовали современным стандартам.

Но стоит понимать, что ГОСТ Р 53869-2010 – всего лишь стандарт общих правил и условий для производства кабельно-проводниковой продукции. На его базе были разработаны отраслевые технические условия (ТУ), которые более точно рассматривают производство продукции для тех или иных целей.

Нормативная литература способна полностью урегулировать процесс производства оптики, поэтому беспокоиться о качестве продукции отечественных производителей не стоит.

Больше о  современной кабельной продукции: заводах, производстве, производителях и поставщиках; можно узнать на ежегодной выставке «Электро».

Рынок кабельной продукции в РоссииСовременный ассортимент кабельно проводниковойПоставщики кабельной продукции

Плоский вид ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.

Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям

При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок

Виды телефонных проводов и кабелей

Для создания телефонных линий подходят такие проводники:

1. ТППэп — многожильная модификация, используемая для подключения до 400 абонентов. Сечение однопроволочной жилы 0,4-0,5 мм². Для прокладки в грунте есть бронированные кабели.
2. ТРВ — состоит из 2,4 однопроволочных медных жил, оболочка из ПВХ, основание разделенное.
3. ТРП — то же, что и ТРВ, но изоляция из полиэтилена.
4. ШТЛП — плоский кабель, имеет повышенную гибкость. Жилы покрыты ПВХ-изоляцией, а наружная сделана из полиэтилена.
5. ПРППМ — двужильный провод, основание разделенное. Бывает двойная изоляция из поливинилхлорида или один слой из ПВХ, а второй из полиэтилена.

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

• Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
• Низкая прочность, нельзя многократно изгибать;
• Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.

Разновидности изолирующих материалов

Выше уже упоминалось о том, какие в настоящее время существуют разновидности изоляций для кабелей и проводов. Теперь о них подробнее.

Бумажная

В условиях современности, подобный изоляционный материал используется нечасто. Но если ее решено задействовать в силовых кабелях, тогда бумагу предварительно обрабатывают специальной жидкостью, которая является смесью воска, канифоли и масла. Минусы такой изоляции весьма существенны, ведь бумага не способна справляться с воздействием извне. Таким образом, провода с таким видом изоляции очень редки. Да и использовать их можно лишь в сухих помещениях.

Поливинилхлоридная

ПВХ достаточно востребован на современном рынке. Можно отметить несколько плюсов этого материала:

• Высокий уровень эластичности;
• Низкая себестоимость;
• Отличные защитные качества;
• Устойчивость к перепадам температур.

Но имеется и пара небольших минусов. Со временем, как и любой другой материал, поливинилхлорид утрачивает свои положительные качества. Вместе с тем, постепенно понижается и его химическая устойчивость.

Резиновая

Для создания изоляции изготовитель может взять натуральную или же искусственную резину. Основное достоинство этого материала в том, что он придает проводу отличную гибкость. А это позволяет использовать его в любых условиях. Но подобный изоляционный материал не принято считать долговечным, поскольку оплетка со временем утрачивает свои качества.

Фторопластовая

По праву считается одним из самых надежных изоляционных материалов для проводников. Хотя процесс эксплуатации такого вида изоляции достаточно сложен. Прежде всего, фторопласт наматывают на жилы кабеля, после чего запекают при высокой температуре. Но в конечном итоге повредить эту изоляцию действительно сложно.

NYM кабель

Он используется рабочими при монтажных работах, при прокладывании световых сетей, но также используется и в жилых домах. Самое большое напряжение, которое он может выдержать, это 550-600 вольт.

Кабель используют на открытом пространстве, но важно знать, что его изоляция разрушается, при длительном попадании на него световых лучей. Поэтому лучше не использовать его на открытом пространстве, в целях недопущения замыкания, а в дальнейшем и пожара

Его самым большим плюсом, специалисты считают, очень прочную изоляцию, которая может выдержать множество повреждений, и при этом, будет сохранять свою работоспособность. Цена такого силового кабеля может достигать 32 рублей за 1 метр.

Экраны, заполнители и оболочки

Конструкция силового кабеля включает обязательные слои между изоляцией:

• экраны;
• заполнители;
• оболочки;
• защитные покрытия.

Экраны предназначены для защиты внешних слоев от электромагнитного воздействия. Элементы выполняют из фольги, бумаги, обработанной специальным составом.

Заполнители выполняют в форме жгутов из пластмассы, резины, бумажных лент. Элементы позволяют корректировать плотность примыкания частей конструкции. Составы делают изделие герметичным, устойчивым к механическим воздействиям, придают ему необходимую форму.

Оболочки предназначены для защиты поверхностей провода. Части конструкции изготавливаются из сплавов алюминия, свинца, негорючих пластмассы и резины. Поверхности могут быть гладкими либо гофрированными. Оболочки предотвращают деформацию провода от действия воды, кислотно-щелочных составов.

Завершающими в конструкции являются защитные покровы (подушка, бронепокров). Броня, выполненная из оцинкованных лент и проволок, придает изделию прочность.

Виды монтажных проводов

Для проведения монтажных работ подходят следующие типы:

1. РКГМ — медный термоустойчивый кабель, выдерживает до 660 В и до 400 Гц. Резиновая изоляция покрыта стекловолокном, пропитанным лаком. Может работать при -60…+180 °C.
2. ПНСВ — жила из оцинкованной или вороненой стали, изоляция термоустойчивая, сохраняет свойства при -50…+80 °C. Обеспечивает передачу напряжения до 380 В, устойчив к негативному воздействию щелочи и даже выдерживает погружение в воду.
3. ВПП — медная многопроволочная жила, двойная ПВХ и полиэтиленовая изоляция. Предназначен для работы в сетях до 380 В, выдерживает большие перепады давления и температуру -40…+80 °C. Такие кабели подходят для подключения электромотора, погруженного в артезианскую скважину.

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Разновидности проводов

При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.

С одной жилой

Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.

Для изготовления электрошнуров

Бытовые приборы подключают только медными электрошнурами:

1. Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
2. ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.

Плоские

Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:

1. ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
2. ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
3. АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.

С перемычками

Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:

1. ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
2. АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.

Виды монтажных проводов

Для проведения монтажных работ подходят следующие типы:

1. РКГМ — медный термоустойчивый кабель, выдерживает до 660 В и до 400 Гц. Резиновая изоляция покрыта стекловолокном, пропитанным лаком. Может работать при -60…+180 °C.
2. ПНСВ — жила из оцинкованной или вороненой стали, изоляция термоустойчивая, сохраняет свойства при -50…+80 °C. Обеспечивает передачу напряжения до 380 В, устойчив к негативному воздействию щелочи и даже выдерживает погружение в воду.
3. ВПП — медная многопроволочная жила, двойная ПВХ и полиэтиленовая изоляция. Предназначен для работы в сетях до 380 В, выдерживает большие перепады давления и температуру -40…+80 °C. Такие кабели подходят для подключения электромотора, погруженного в артезианскую скважину.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

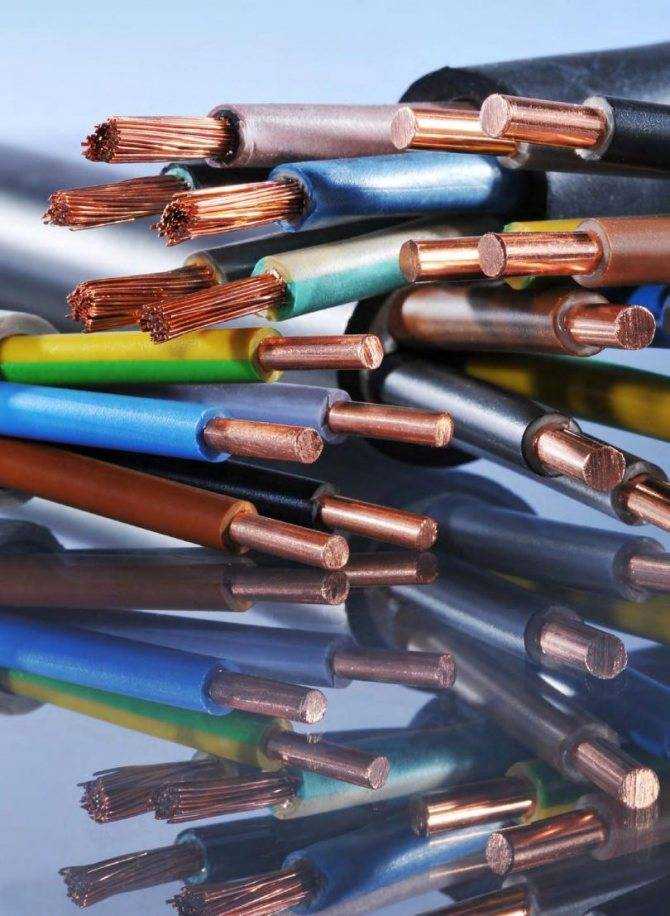

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

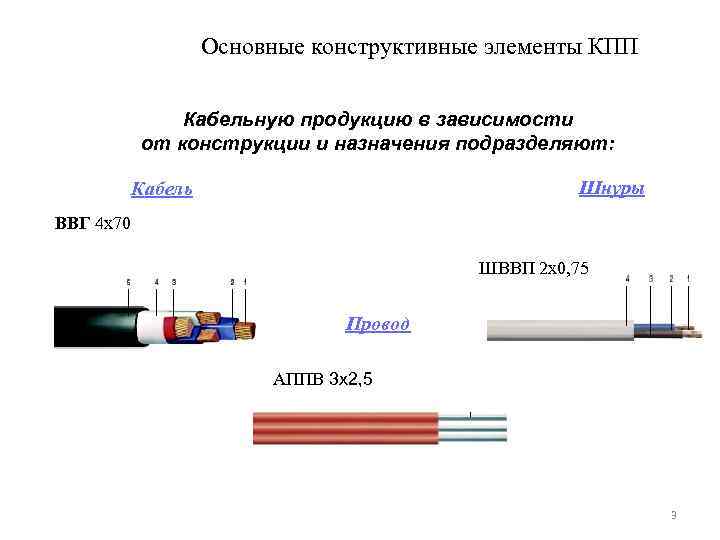

Чем отличаются кабели и провода

Провод — одна, несколько однопроволочных или многопроволочных жил, по ним передается ток между 2 участками цепи. Жилы бывают с изоляцией или без нее. За счет внешней оболочки защищенный провод похож на кабель. Здесь каждая жила изолирована отдельно, и все они закрыты снаружи полимерным кембриком.

Неизолированные провода в быту применяют редко, в основном используются для передачи электроэнергии по воздушным линиям. Изолированные также в быту встречаются нечасто, больше предназначены для создания проводки внутри электроприборов, в электросети автомобиля и т.д.

Основное различие между проводом и кабелем внутри. У первого наружная оболочка имеет вид трубы, у второго — пространство между жилами дополнительно заполнено лентами, нитями, мелованным составом. При сгибании кабеля жилы не сдвигаются, его конструкция упрощает процесс монтажа, обслуживания.

В зависимости от материала жилы

Жилы кабелей и проводов чаще всего делают из таких материалов:

1. Алюминий. Отличается низкой стоимостью, небольшим весом. Материал химически устойчивый, имеет высокую теплоотдачу. Современные правила запрещают в быту использовать алюминиевые провода сечением менее 16 мм², т.к. их нельзя изгибать под острым углом, они подходят только для стационарной проводки. Из-за образования оксидной пленки на алюминии со временем ухудшается электропроводность, контакты перегреваются. Для их защиты используют специальную смазку. Паять такие провода сложно.
2. Медь. Имеет высокую токопроводность, поэтому для пропускания одинакового тока требуется меньшее сечение провода. Отличается большой гибкостью, пластичностью. Пайка выполняется легко. Имеет высокую стоимость и плотность. Быстро окисляется на открытом воздухе, но на переходное сопротивление это почти не влияет.

Если надо сэкономить, то можно брать алюминиевые провода, но у них меньше срок службы, и за ними более сложный уход. Медные проводники хотя и дороже, но благодаря имеющимся преимуществам, их использовать экономически выгоднее.

В зависимости от изоляции

Выбирая изоляцию, надо учитывать ее способность выдерживать:

1. Напряжение. Большинство материалов рассчитаны на 660-100 В, поэтому они подходят для бытового применения.
2. Температуру. При прохождении тока по проводнику образуется тепло. Когда его отдаваемое и выделяемое количество сравняется, создается температура, которую должна выдерживать изоляция на протяжении неограниченного времени. Есть критические значения, которые изоляция переносит в течение короткого времени. На морозе покрытие провода становится хрупким, поэтому учитывают его морозостойкость.
3. Устойчивость к ультрафиолетовому излучению. Под воздействием солнца некоторые материалы ссыхаются, становятся хрупкими. Этот показатель важен при прокладке внешних сетей.
4. Прочность на разрыв. Чем она выше, тем лучше, однако выбор зависит и от области применения. Например, супермощный кабель для подключения лампочки брать не стоит.

На бытовом уровне используют провода с такой изоляцией:

1. ПВХ. Высокая гибкость, износостойкость, устойчивость к воздействию агрессивных соединений. Чаще используется при прокладке сетей внутри помещения. При нагревании выделяет вредные вещества, боится мороза ниже -20 °C.
2. Резина. Имеет высокую гибкость, устойчива к низким температурам.
3. Полиэтилен. Не боится воздействия агрессивных сред и морозов, но гибкость его недостаточная.
4. Силиконовая резина. После ее сгорания образуется пленка, которая не пропускает ток, поэтому при перегреве проводки исключается возникновение замыкания.
5. Бумага с пропиткой. Имеет высокие диэлектрические свойства, а степень защиты от перегрева зависит от типа используемой пропитки.

Дополнительная внешняя защита кабеля может быть следующей:

1. Экранирование. Делают из фольги или в виде оплетки из тонкой проволоки. Защищает от паразитных токов, помогает выровнять электромагнитное поле внутри кабеля.
2. Бронирование. Оплетка из металла, защищает проводник от повреждений.
3. Хлопчатобумажная оплетка. Защищает наружную изоляцию от повреждений и сгнивания.
4. Оцинкованная стальная оплетка. Служит для защиты от растяжения.

Силовые кабели

Силовой кабель – служит для передачи электроэнергии в промышленности. На практике силовой кабель применяется для передачи трехфазного тока от промышленных объектов к мелким потребителям.

Цель применения – стационарная прокладка. Но силовой кабель вполне может использоваться для подключения подвижного оснащения. Он может использоваться в различных областях, в силу чего меняются его характеристики и конструктивные составляющие.

Как правило, силовой кабель состоит из 3 деталей:

• Жила для проведения тока;
• Изоляция электропроводного элемента;
• Оболочка кабеля.

Остальные составляющие необязательны, но они существенно влияют на качество товара и заметно улучшают его характеристики.

К ним относятся следующие конструктивные элементы:

• Поясной изоляционный шар;
• Экран;
• Броня и подушка под нее;
• Заполнитель.

Жилы для СК производятся из меди или алюминия, а изоляционным шаром для жил служит полимер (ПВХ или ПЭ) или бумага. Также рынок кабельной продукции полон товара с резиновой изоляцией. Для удобства эксплуатации и установки систем была введена цветная маркировка.

Кабельная продукция в России помимо окраски маркируется буквенными обозначениями.

Буква обозначает материал, который находится под оболочкой провода. Стоит отметить, что зарубежная и отечественная маркировки несколько отличаются друг от друга, но принцип маркирования остается тот же.

Для монтажа вне помещений

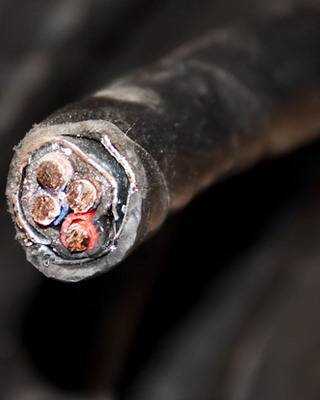

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких электрокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие. Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.
