Силовые кабели

Материал жилы

Для изготовления жил применяются разные виды сырья (сплавы алюминия, меди, стали). Допустимы комбинированные составы и синтетические материалы жилы. Для пропуска оптических сигналов провода выполняют из пластмассы либо стекла. Для рассеивания тепловой энергии используются жилы из нихрома.

Медные

Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.

Алюминиевые

Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети. Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².

Понятие жилы в электропроводке

Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная)

Важной характеристикой является площадь сечения жилы

Токопроводящие и нулевые заземляющие жилы

Жилы в соответствии с назначением могут быть токопроводящими либо заземляющими (нулевыми).

Токопроводящая жила является основным элементом в кабеле. В составе жилы может быть 1-5 проволок. Форма элементов по стандартам округлая, сегментная либо секторного типа. Изделия нормируются по виду сечения и диаметру.

Жилы нулевые применяются при неравномерных нагрузках электросети. Заземляющие нити отличаются небольшим сечением и размещаются по центру провода. Элементы обеспечивают безопасную эксплуатацию.

Изоляция жил

Жилы в проводах должны быть изолированы специальным покрытием.

В качестве защитного сырья используются:

• бумага;
• резина;
• пластмасса.

Изоляция из бумаги предполагает нанесение слоев на жилы и пропитывание сырья огнестойким составом. Продукция применяется на оборудовании, работающем под большим напряжением.

Изолирующее покрытие из резины пластичное, прочное, долговечное. Жилы с резиновой оболочкой используются в кабелях для подсоединения к устройствам, передвигаемым при эксплуатации. Необходимо учитывать чувствительность резины к минусовым температурам. Для предотвращения деформации жилы дополняют поливинилхлоридным покрытием.

Изолирующий слой из пластмассы (полиэтилен либо поливинилхлорид) бюджетен, надежен, обладает высокой изоляцией, большим сроком годности.

Одножильные и многожильные

Конструкция силового кабеля включает провода:

• одножильные;
• многожильные.

Провод одножильный включает 1 проводник тока. Изделия применяются в общественных зданиях, жилых комплексах для подачи электричества. В производственных помещениях одножильные провода применяют для вывода электроэнергии от генераторов в общую сеть.

Многожильные провода состоят из нескольких переплетенных жил. Для увеличения пластичности между жилами протягивают нить. Изделия отличаются устойчивостью к вибрациям, гибкостью, предназначены для подключения бытовых приборов.

Сравнительная таблица основных типов кабелей

Вот максимально подробная сравнительная таблица основных типов кабелей:

Такая сравнительная таблица наглядно демонстрирует конструктивные и эксплуатационные особенности разных типов кабелей. Это позволяет легко подобрать нужный кабель под решаемую задачу.

Заключение

Кабельная продукция представляет собой обширную и разнообразную область. Существует множество типов и видов кабелей, отличающихся по конструкции, назначению и характеристикам.

В этой статье мы рассмотрели лишь основные группы кабельной продукции, наиболее широко применяемые: силовые, электрические, сетевые, монтажные, контрольные, греющие кабели. Для каждого типа были описаны конструктивные особенности, материалы, диапазоны сечений, области использования.

Выбор кабеля для конкретных целей должен осуществляться на основе технических характеристик с учетом условий эксплуатации. Правильный подбор кабельной продукции позволяет создать надежные и безопасные электрические и информационные сети в различных отраслях.

Кабельная отрасль постоянно развивается. Появляются новые типы кабелей с улучшенными свойствами. Перспективные направления — повышение помехозащищенности и огнестойкости кабелей, расширение температурных диапазонов эксплуатации.

Таким образом, знание особенностей и правильный выбор кабельной продукции является важной частью проектирования и монтажа различных инженерных систем. Эта информация поможет специалистам принимать обоснованные технические решения с учетом постоянного развития кабельных технологий

Обозначение по ГОСТ

Во-первых, определимся с названием.

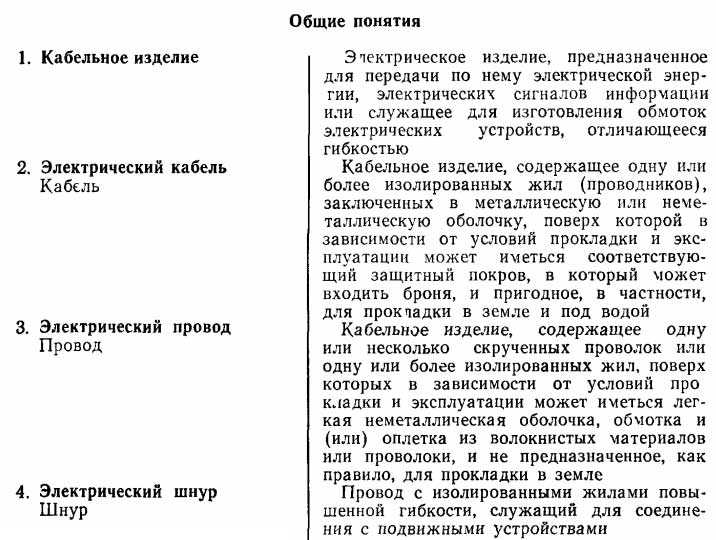

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

плас class=»aligncenter» width=»500″ height=»244″

резины или каучука

металла

СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

Области применения

Для конкретных типов электромонтажных работ подбирается оптимальный вид силового кабеля. Алюминиевые провода за счет меньшей сопротивляемости служат для проводки линий малой и средней мощности. которого достаточно низка, а срок службы составляет не менее 30 лет – это характеристики алюминиевого кабеля.

Изделия с медными жилами подходят для электропитания мощного производственного оборудования, прокладки коммуникаций в здания с большим количеством абонентов. Специалисты предпочитают работать с медными проводами, поскольку они:

• более пластичны, при перегибах снижен риск поломки;
• не ослабевают и не плавятся при высоком контактном сопротивлении;
• даже при меньшем сечении провода выдерживают более высокие нагрузки за счет меньшего удельного сопротивления.

За счет отличающихся свойств, цена медного кабеля выше алюминиевого при схожих характеристиках. Безусловно с многими задачами справляется алюминиевый кабель, но в конечном итоге всё зависит от назначения и предполагаемых нагрузок на линии электропередач.

Кабели в оболочке без галогенов оптимальны для применения в школах, детских садах, больницах, объектах развлечений и общественного питания. Все просто: минимальный риск для здоровья людей, которые находятся в здании, определяет сферу использования продукции этой категории.

Бронированные кабели используются для подачи электроэнергии:

• на промышленных объектах;
• на железной дороге;
• в аэропортах;
• на атомных станциях;
• и т.д.

Такой кабель эффективно используется при прокладке в грунте, туннелях, каналах, шахтах – местах повышенной опасности механических повреждений электрических коммуникаций. Для применения во взрывоопасных зонах и помещениях скопления людей целесообразны пожаростойкие (огнестойкие) материалы с пониженным дымо- и газовыделением.

Обычно бронированные кабели достаточно жесткие благодаря стальной оболочке, но их отдельная – более гибкая разновидность – изделия в гофре используются для защиты проводов слаботочки. Например, при прокладке телефонных линий, систем кабельного телевидения или интернета.

Разновидности силовых кабелей

Электромонтажные элементы этого вида классифицируются по:

• типу токопроводящей жилы: медные и алюминиевые;
• сечению и типу скрутки жил;
• номинальному рабочему напряжению: высокого до 110 кВ и низкого 0,66-35 кВ;
• количество проводов в жиле: однопроволочные и многопроволочные;
• типу оболочки: обычные из ПВХ и бронированные в оплетке из стальных лент.

Отдельная категория – кабели в оболочке, не содержащей галогенов. По характеристикам они напоминают стандартные силовые конструкции, то есть, брони нет. Однако при нагревании из материала не выделяются опасные для дыхательных путей человека и окружающей среды фтор, хлор и другие элементы.

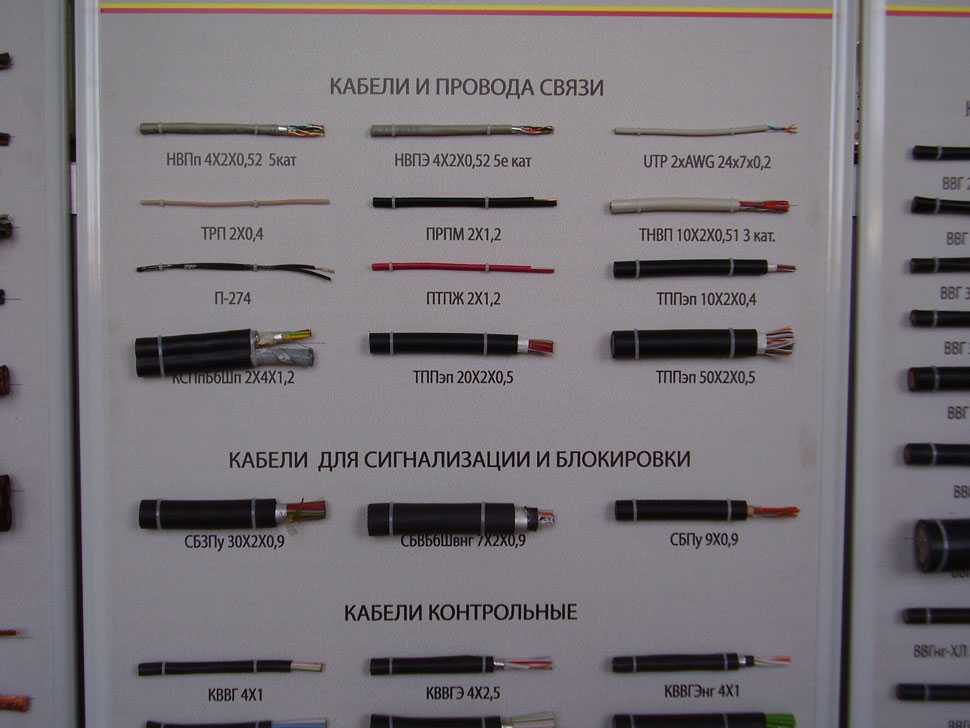

Ассортимент кабельной продукции

Кабельная продукция – это любые виды изолированных и неизолированных проводников для передачи информации или энергии.

Основное предназначение кабеля – передача электрической энергии. Уже давно электроэнергия является основой работы абсолютно всех предприятий и проведения любых промышленных процессов, а также обеспечения комфортной и удобной жизни людей.

Кабель используется для передачи сигналов, он применяется для энергообеспечения любых коммунальных объектов, промышленных предприятий и различных учреждений, а также в высоковольтных линиях электропередач.

Сфера применения кабельной продукции очень широка – она обязательно используется для обеспечения людей телефонной и радиосвязью, проводит телевизионный сигнал и необходима в любых магистральных средствах связи.

Среди основных видов такой продукции можно выделить следующие:

• Провода
• Шнуры
• Ленты
• Оптические кабели
• Кабели с металлическими токопроводящими жилами
• Шины

Провод представляет собой сочетание неизолированной и одной и более изолированной жилы, поверх которых располагается неметаллическая оболочка. Иногда она может быть заменена обмоткой из волокна либо же хорошей проволоки.

Шнур – это особый вид кабеля, который отличается гибкостью и малым сечением. Состоит он из нескольких жил, максимальное сечение каждой из них не должно превышать 1,5 мм.

Жилы могут быть скручены или уложены параллельно, поверх жил наносится оболочка. Тип ее зависит от условий эксплуатации шнура.

При выборе кабельной продукции необходимо обращать внимание на производителя, тип кабеля, номинальное постоянное и переменное напряжение, состояние присоединения и частоту. Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации

Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации.

Изоляция электропроводки

Оболочка силового кабеля предназначена для изолирования изделий от внешних элементов здания. Покрытие не должно проводить ток.

Основные виды изоляции кабелей представлены покрытиями:

• из бумаги с пропиткой;
• из прочной резины;
• из поливинилхлорида;
• из полиэтилена.

В качестве изоляции могут использоваться полистирол, фторопласт, окись магния и т.д.

Конструкции кабелей, покрытых бумажными листами с оболочкой из алюминия и свинца, оптимальны для пропуска электрической энергии с напряжением 35 кВ (ГОСТ 18410-73). Изоляционные материалы с покрытием из алюминия не рекомендованы для производственных площадок с применением щелочных растворов. От агрессивных-щелочных сред защищает изоляция с покрытием из свинца.

Кабели с внешней резиновой изоляцией подходят для установки электрических сетей с постоянным напряжением до 10 кВ. Провода используются в трассах с разными уровнями электропроводки (ГОСТ 433-73). Изделия отличаются высокой гигроскопичностью, пластичностью. Конструкция провода снабжена прочной броней из стали, которая предотвращает деформирование.

Кабели с изоляцией из поливинилхлорида предназначены для выполнения электропроводки с номинальным напряжением 0,66-6 кВ (ГОСТ 16442-80). Материалы бюджетны, пластичны. При использовании добавок состав приобретает устойчивость к воздействию минусовых либо повышенных температур.

Внешняя изолирующая оболочка из сшитого полиэтилена (СПЭ) является усовершенствованным составом, отличается небольшой массой, долговечностью, стойкостью к воздействию влаги, термостойкостью.

Полиэтилен предназначен в соответствии с плотностью для напряжения:

• 1 группы (6-35 кВ);
• 2 группы (45-150 кВ);
• 3 группы (220-330 кВ).

Выбираем между одножильным и многожильным проводом

На примере конкретных ситуаций и устройств рассмотрим, какой конкретно провод лучше: одножильный или многожильный.

В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.

Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.

В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.

В ЩУ (щит управления) могут применяться и одножильные и многожильные провода в зависимости от типа клемм на установленной аппаратуре, а также от количества и расположения оборудования. Щиты должны предусматривать удобное и оперативное их обслуживание не только своей конструкцией, но и внутренним монтажом аппаратуры.

В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.

Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.

Часто задаваемый вопрос: что лучше держит ток? В бытовой электросети с частотой в 50 Гц число проволок в жиле не имеет особых значений. Выбор провода основывается только на условиях монтажа и эксплуатации описанных выше.

В высокочастотных цепях и в звуковой аппаратуре, а также в акустике имеет место скин-эффект. Это явление, когда ток течёт в большей мере по поверхности кабеля, и чем больше частота — тем больше носителей заряда выталкивается на поверхность.

Это вызывает уменьшение полезной площади поперечного сечения, следовательно, увеличению потерь в кабеле. Поэтому используются либо сплетенные отдельные однопроволочные жилы (в импульсных трансформаторах высокой мощности), либо мягкие многопроволочные жилы.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Также читают:

• Что лучше реле напряжения или стабилизатор
• Сравнение кабеля NYM и ВВГнг
• Соединение многожильных проводов

Разновидности изделий

Назначение силовых проводов заключается в передаче электроэнергии в жилые здания, общественные организации, производства. Изделия классифицируются по параметрам и характеристикам кабелей, проводов внутренних, оболочек и т.д.

Наружная (внешняя) защита от атмосферных осадков и смены погодных условий в кабелях для электропроводки может быть бронированной либо небронированной. Контрольный кабель от силового провода отличается меньшей прочностью, т.к. не имеет армирования.

По конструктивному решению токопроводящих жил изделия подразделяются на кабели одножильные либо с 2-5 проводами (многожильные).

Классификация по силе напряжения разделяет кабели на предназначенные для функционирования под давлением:

• низким;
• средним;
• высоким.

Изделия отличаются общей массой и весом отдельных элементов (изоляция, жилы, экраны).

К популярным и востребованным конструкциям силового кабеля относятся типы:

• ППВ;
• АППВ;
• ВВГ;
• ПВС;
• ВБбШв;
• НУМ;
• КГ.

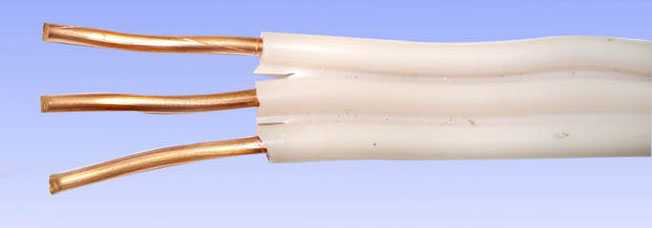

Кабель ППВ состоит из медной сердцевины (трехжильной), защищенной слоем из поливинилхлорида. Продукция применяется при проведении освещения в помещениях. Изделия должны крепиться статично.

Провод АППВ изготавливается преимущественно из алюминиевых сплавов; материал проходит по длине провода.

Сердцевина кабеля ВВГ состоит из меди, имеет 1-4 жилы. Защитное покрытие состоит из ПВХ. Кабели служат для проведения линий освещения в жилых и общественных комплексах с разной температурой и влажностью воздуха.

Медь в составе провода ПВС обеспечивает пластичность конструкции. В соответствии с толщиной изделия допускается 2-5 скручиваний частей стержня. Провода применяются в бытовых приборах, системах освещения, переходниках.

В кабелях ВБбШв предусмотрено до 5 скручиваний жил. Продукция применяется при проведении линий электропередач. Изделия отличаются прочностью, долговечностью.

Провод НУМ имеет внешнюю оболочку из негорючего материала, 2-4 внутренних жилы. Провода оптимальны для выполнения электропроводки. Преимущество изделий заключается в устойчивости к деформациям; конструкция выдерживает перепады температур от -50 до +50°С.

В составе кабеля марки КГ — многопроволочные жилы из меди. Защитный слой состоит из прорезиненного изолятора. Прочность, пластичность, влагостойкость изделий позволяют использовать продукцию на сложных участках.

Способы прокладки кабеля

Обустройство скрытой проводки предполагает прокладку проводов в специально подготовленных штробах. Однако часто возникает необходимость в закреплении кабеля на стене открытым способом. Для этого необходимо использовать специальный крепеж.

Для укладки кабеля могут быть использованы следующие типы крепежа:

1. Дюбель-хомут. Такой крепеж может быть использован только на стенах, которые можно сверлить перфоратором.
2. Самоклеящиеся площадки. Тип крепежа, используемый для прокладки проводов на гипсокартонных стенах.
3. Электроустановочные скобы. Представляют собой крепеж, выполненный в форме буквы «П».
4. Крепеж для гофры.
5. Еще одним способом крепежа кабеля является использование самодельных металлических скоб. Такой крепеж малоэффективен в силу большой трудоемкости процесса, однако при отсутствии заводских крепежных изделий он может оказаться единственным доступным вариантом.

Для прокладки электропроводки в частной квартире использование проводов ВВГ (нг) часто оказывается наилучшим вариантом с точки зрения обеспечения надежности и долговечности. Однако, из-за относительно высокой цены таких изделий в сравнении с аналогами более дешевых марок они могут применяться только для подключения особенно мощных потребителей, питание которых требует прокладки выделенной кабельной линии.

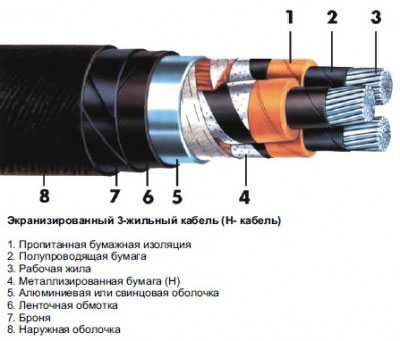

Экраны, заполнители и оболочки

Конструкция силового кабеля включает обязательные слои между изоляцией:

• экраны;
• заполнители;
• оболочки;
• защитные покрытия.

Экраны предназначены для защиты внешних слоев от электромагнитного воздействия. Элементы выполняют из фольги, бумаги, обработанной специальным составом.

Заполнители выполняют в форме жгутов из пластмассы, резины, бумажных лент. Элементы позволяют корректировать плотность примыкания частей конструкции. Составы делают изделие герметичным, устойчивым к механическим воздействиям, придают ему необходимую форму.

Оболочки предназначены для защиты поверхностей провода. Части конструкции изготавливаются из сплавов алюминия, свинца, негорючих пластмассы и резины. Поверхности могут быть гладкими либо гофрированными. Оболочки предотвращают деформацию провода от действия воды, кислотно-щелочных составов.

Завершающими в конструкции являются защитные покровы (подушка, бронепокров). Броня, выполненная из оцинкованных лент и проволок, придает изделию прочность.

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

Основные виды силового кабеля для «домашнего» электромонтажа

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)

ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении

Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле

В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) — Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»».

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.КГВВнг-LSКГВВ

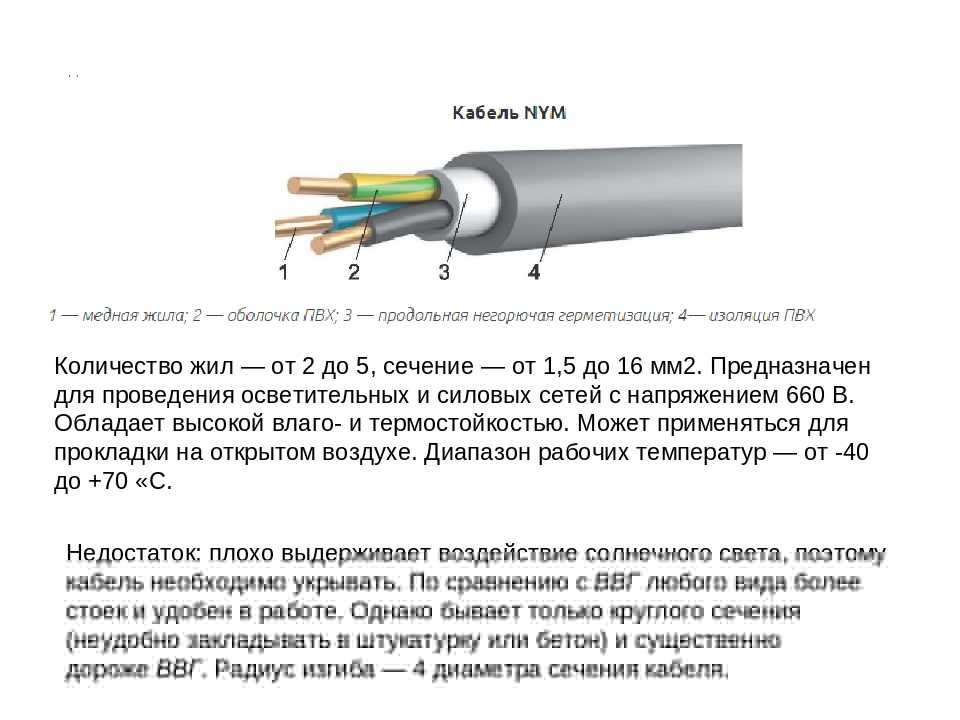

Кабель NYM

Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили)

Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».

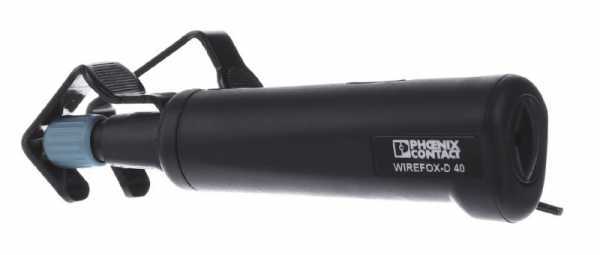

«Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ

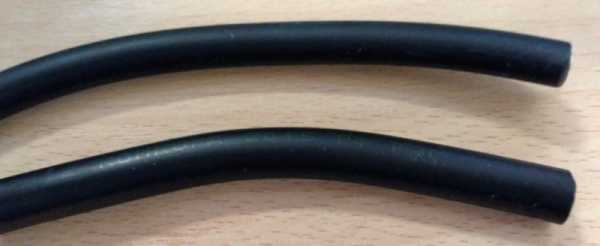

Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».

Провод ПВС

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Сходства

Жилы обоих видов кабелей производятся из алюминия или меди, возможно исполнение в одно- и многопроволочном варианте – это основные сходства силовых и обычных кабелей. Одинаковы для двух типов конструкций и вариативность диаметра сечений проводов. Параметр подбирается индивидуально, в зависимости от особенностей дальнейшей эксплуатации. В некоторых случаях одинаковы и сферы применения. Например, и обычные, и силовые кабели в Москве и других городах используются для подведения линий электропередач к жилым домам, общественным и административным учреждениям. Если в них не установлено мощное оборудование.

4 причины, почему одножильный провод лучше многожильного

Причина 1: более жесткий кабель

У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.

Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.

Причина 2: проще выполнять соединение

Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.

• Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
• Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.

• Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
• Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.

Эксплуатация Это нужно знать: 6 главных проблем клеммников WAGO

• Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
• СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.

Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.

Причина 3: проще подключение розеток и выключателей

Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться. Также многожильный может распушиться и пару жил выскользнут из разъема (как показано на картинке), а вы этого не заметите, и тогда площадь контакта будет меньше и при большой нагрузке он будет подгорать.С выключателями тоже самое, ведь принцип соединения там такой же, как в розетках.

Причина 4: цена

В среднем одножильный кабель стоит дороже многожильного в рамках одного сечения и одного бренда. Например, ВВГ 3х2,5 мм2 стоит в среднем 48 рублей за 1 м, а ПВС того же сечения 60 рублей. Если делать проводку для всего дома, то разница в закупке будет существенная.

Итак, подводя итог, скажем, что для монтажа скрытой проводки в доме выгоднее и удобнее использовать одножильный медный кабель. Если хотите положить многожильный ПВС, потребуется монтировать кабель-канал, а это дополнительные расходы.
