Прокладка электропроводки в стене: правила, выбор провода, монтаж

Монтаж

Соединение проводов выполняется в специальных коробках и распределительных блоках. Отрезок, который заводится в коробки, должен откусываться с небольшим запасом, 60-65 мм будет достаточно. Если со временем контакт испортится или подгорит, можно будет без проблем вырезать поврежденный кабель и восстановить соединение. На выходах из распределительных коробок на расстоянии около 50 мм проводники крепятся к стенам.

Все розетки и выключатели устанавливают на специальную подложку, толщина которой должны быть больше на 10 мм от толщины стенок изделия. Если устанавливаются розетки или выключатели старых образцов, то такую прокладку можно самостоятельно вырезать из дерева или пластмассы. Сначала на поверхность стены крепится основание, после на него устанавливается изделие.

Все правила и рекомендации составлялись высококвалифицированными специалистами и нацелены на обеспечение безопасной работы электросети. Если принято решение самостоятельно заняться монтажом открытой проводки, то знание этих требований обязательно.

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

• для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
• горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
• вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
• от газовых труб расстояние составляет минимум 0,4 метра;
• сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания.

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

7.1.45

Выбор сечения проводников следует проводить
согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные
четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь
сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании
трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N)
проводников, равное сечению фазных проводников, если фазные проводники имеют
сечение до 16 мм по меди и 25 мм по алюминию, а при больших
сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N
проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения
фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при
сечении последних до 16 мм, 16 мм при сечении фазных проводников от
16 до 35 мм
и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно
быть не менее 2,5 мм — при наличии механической защиты и 4 мм — при ее
отсутствии.

Типовые схемы разводки освещения и розеток

Монтаж электропроводки в квартире и частном доме начинается с составления правильного чертежа-плана, на котором виден конечный результат – все светильники, розетки, выключатели, распределительные коробки, силовые точки (духовка, бойлер и т. п.), магистрали проводов. На нем отмечается общий дизайн комнат, расположение мебели и бытовой техники. Если площадь небольшая и вы решили сделать проводку в квартире своими руками от щитка, можете нарисовать простую схему на листе бумаги. Это гораздо лучше, чем держать все у себя в голове.

В случаях с большой площадью, несколькими этажами, сложным оборудованием, отсутствием опыта составления проектов и монтажа рекомендуется обратиться к специалистам по проектированию и монтажу. Есть еще вариант – подобрать готовый проект с такими же запросами и внести изменения через специальные программы: Microsoft Visio, Dia, Splan. Проектный план состоит из пояснительной записки от проектировщика, условных обозначений, расположения светильников и выключателей, системы уравнивания потенциалов и однолинейных схем с указанием защитного оборудования на этаже в щитках.

Вот варианты типовых планов с определенными обозначениями:

План освещения по потолку

1. Для удобства к выключателю привязывают светильники определенной цифрой.
2. Обозначение распределительных коробок.
3. Навесной светильник (бра).
4. Указание стороны открытия двери.
5. Люстра.

Указание высоты расположения розетки от чистового пола.

План расположения магистралей с закладными через стены (номера выделены красным).

1. Указание распределительных коробок для розеток.
2. Расположение относительно стен магистралей кабелей от точек к коробкам и силовому щиту.
3. Указание закладных труб через стены.
4. Количество жил в кабеле.

План расположения слаботочных точек

1. UTP – розетки для провода интернета и точек Wi-Fi.
2. TV – розетки для телевизионного кабеля.

Схема уравнивания потенциалов (заземление и подключение к главной заземляющей шине всех труб, корпусов оборудования из металла).

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

1. Токопроводящие жилы. Проводят электричество от источника к потребителю.
2. Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
3. Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
4. Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
5. Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
6. Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
7. Стальная броня. Предохраняет изделие от повреждений.
8. Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

• ленточная;
• проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

• механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
• отсутствие необходимости в применении трубы или гофры;
• повышенная коррозионная устойчивость;
• простой монтаж;
• неприхотливость в хранении;
• длительный срок безаварийной службы – свыше 30 лет;
• широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

• плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
• необходимость в заземлении брони;
• высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

• высокую надежность линии, не подверженной воздействию погодных факторов;
• живописный вид участка, не испорченный проводами;
• отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
• возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

монтаж кабеля на потолке без гофры допускается

экономит кучу денег

экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Способы прокладки электропроводки в квартире

В многоквартирных домах прокладывать кабельные линии можно по полу в цементно-песчаную стяжку, по потолку и в стенах.

В стенах, в уже имеющихся пустотах или поверху в штробах я не рассматриваю. Этот способ можно применять только в случае локальной замены проводки, данный способ изжил себя. Если вы собираетесь сделать полную замену электрики, то лучше проложить её по потолку.

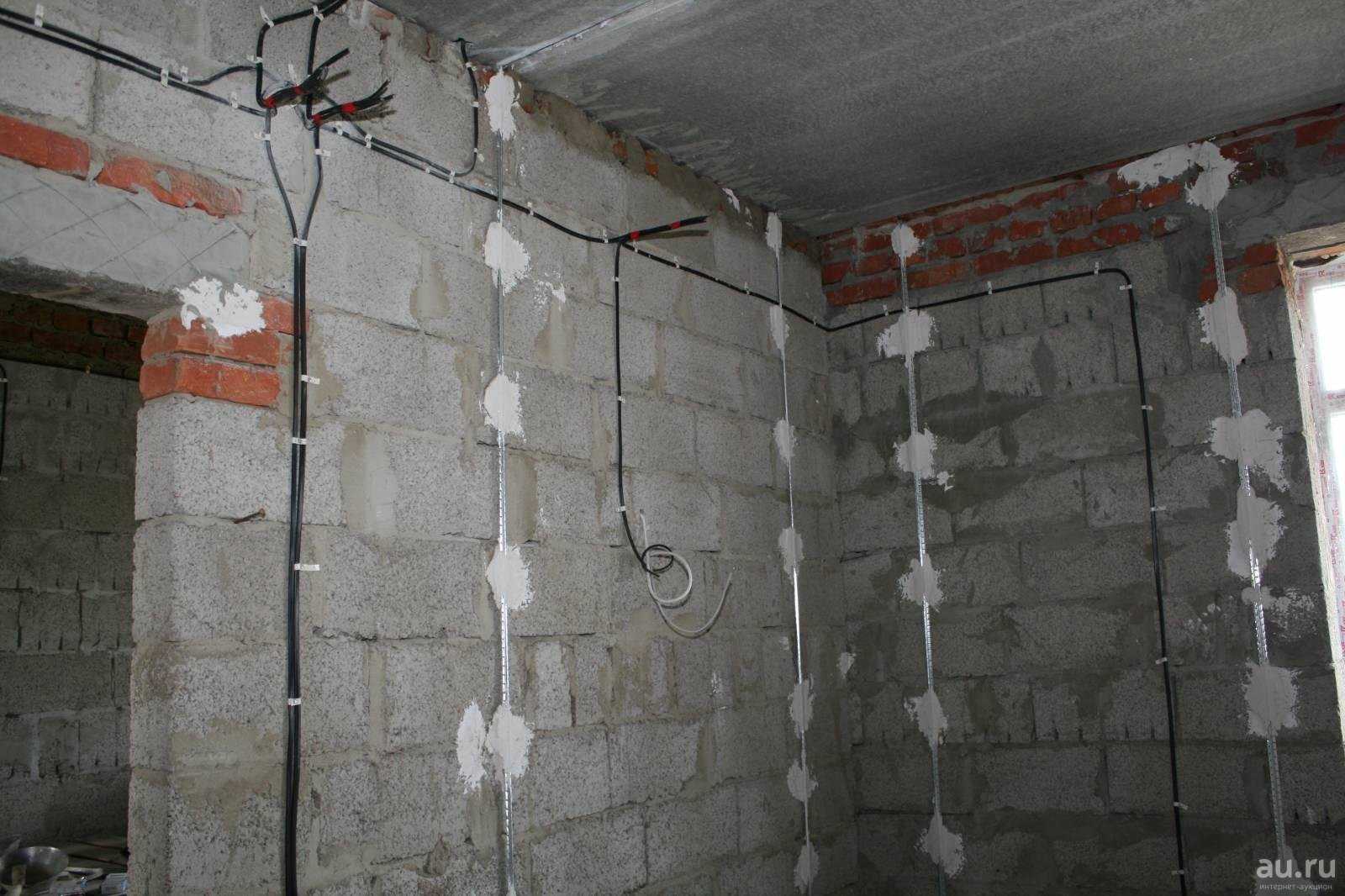

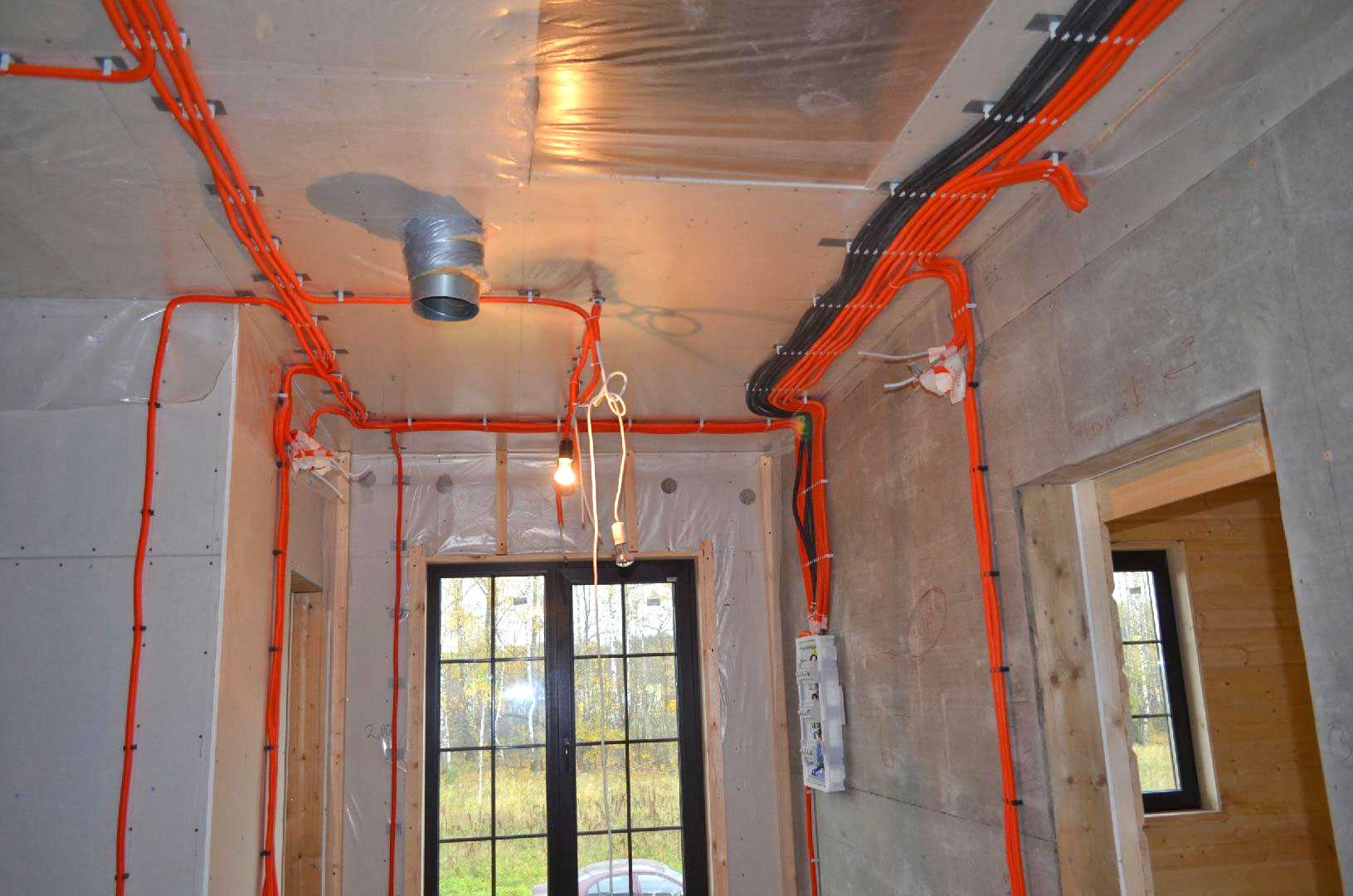

Прокладка электропроводки в квартире по потолку

С того момента как в современной отделке появились натяжные, подвесные и другие конструкции потолков — этот способ самый, самый.

Объясню в чем его преимущество перед другими способами:

1. Данную разводку можно применять в квартире, где уже залита стяжка. При замене старой электропроводки.
2. При данной разводке гораздо легче устанавливать сами розетки и выключатели. Все коммутации уже сделаны в распаячных коробках и в подрозетник спускается только один провод.
3. Повредить такую электрику практически невозможно. Когда разводка электропроводки сделана правильно: распаячные коробки собраны на современных клеммах, а отходящие радиальные линии от щита защищены, подобранным правильно, автоматами защиты.  У вас в доступе остаются только розетки и выключатели, подводящие кабели к которым идут строго вертикально вниз.

При повреждении кабельной линии одной из розеток остальные останутся работать (если устранить, конечно, причину короткого замыкания). В случае если необходимо что-то модернизировать или отремонтировать все затраты составят лишь стоимость полотна натяжного потолка и работы по его монтажу. Не надо вскрывать стяжку и т.д.

Недостаток прокладки таким способом — это конечно больший расход провода, немногим больше штроб и конечно больше трудозатрат.

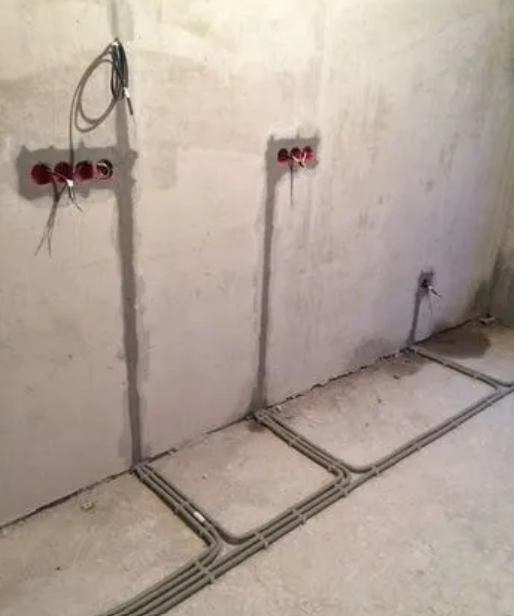

Прокладка электропроводки в квартире по полу

Если вы счастливый обладатель квартиры в новостройке и не хотите делать прокладку электропроводки по потолку, то уложить кабельные линии в стяжку тоже хороший способ.

При таком способе прокладки проводки, лучше всего вообще отказаться от распаячных коробок и сделать все коммутации в подрозетниках. Как расскажу далее.

При монтаже электропроводки по полу желательно применять гофру и пропускать провода уже в ней. В процессе монтажа вы или ваши рабочие неоднократно пройдутся по кабельным линиям и гофра поможет защитить кабель от повреждений. К тому же после заливки стяжки они будут изолированы от прямого контакта со стяжкой.

Кабельные линии крепятся к основанию пола с помощью перфоленты только для того, чтобы в процессе заливки стяжки они не всплывали.

Кроме всего прочего можно комбинировать два этих способа и прокладывать электропроводку и по полу, и по потолку. В данном случае розеточные линии растягиваются по полу, а световые прокладываются сверху. Получается неплохой симбиоз и экономия кабеля.

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

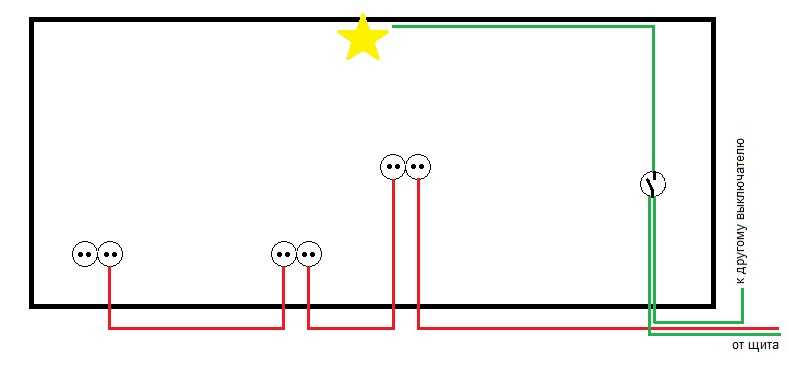

Схема прокладки электропроводки в квартире

При прокладке кабеля по потолку схему электропроводки делается по следующему принципу.

Для света отходящих линий лучше сделать минимум две. Одна отходящая ветка для санузла, которую нужно подключить через УЗО или дифференциальный автомат. Вторая через обычный автомат защиты номиналом 10 А. Кабель для света используется трехжильный сечением 1,5 мм кв. обозначается как ВВГнг 3*1,5.

Типовая схема коммутации для выключателей выглядит следующим образом:

Количество розеточных групп в распределительном щите определяется количеством комнат. Розетки разводятся кабелем 3*2,5 мм кв. и защищаются автоматом защиты номиналом 16 А. Кроме розеток каждой из комнат на отдельные ветки следует подключить такие потребители как: кондиционер, духовой шкаф и роутер.

На отдельный дифференциальный автомат также следует подключить теплый пол: при его наличии, питающий кабель на лоджию, посудомоечную и стиральную машину (можно на один).

В мокрых зонах необходимо предусмотреть установку коробок уравнивания потенциалов (КУП). Для этого необходимо завести отдельный провод сечением не менее 6 мм кв. и установить КУП. От нее потом необходимо будет заземлить все металлические части (ванну, душевую кабину, каркас реечного потолка, распределительные коллекторы, а также корпуса розеток должны быть заземлены отдельным проводом). Последний момент вызывает много споров, но по правилам должно быть сделано так. О том как не нужно делать электрику здесь.

Типовая схема распределительного щита однокомнатной квартиры

При прокладке кабелей по полу распаячные коробки не требуются. Кабель заходит в подрозетник из пола, а второй выходит наверх к источнику света — коммутация происходит в подрозетнике.

Если нужно запитать несколько источников, то в подрозетник снизу зайдет два питающих провода (входящий и выходящий) затем второй выходит на следующую комнату и т.д. Таким же образом происходит и подключение розеток.

При таком шлейфе в группе розеток необходимо чтобы входящий питающий кабель был в одном крайнем подрозетнике а выходящий в другом крайнем подрозетнике тогда будет удобнее устанавливать сами розетки.

Для коммутации проводов в подрозетниках и в распаячных коробках удобнее всего пользоваться клемниками WAGO. Скрутки и сварка уходит в мезозойский период. Если все сделать верно, то выгорания клемников не будет. Все страшные картинки в интернете про оплавившиеся контакты таких клемников появляются из-за превышения допустимого тока как следствие неправильно подобранных автоматов защиты. Также следует приобретать оригинальную продукцию.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

В каких случаях подходит проводка по потолку?

Монтаж проводки на потолке к бетону делается если высота черновой стяжки пола меньше 6 см или неминуем перехлёст с трубами отопления и водопровода, из-за чего высота стяжки вырастет до 8 см и более.

Современный ремонт почти всегда предусматривает наличие фальшпотолка (натяжной, гипсокартон и прочие виды).

В монолитных домах монтаж проводки зачастую проходит сверху, а не по стенам, по проекту пристраивающимся к несущим колоннам, в которых запрещено делать штробу, углубления или иным способом нарушать целостность конструкции.

Часто задаваемые вопросы

Можно ли штробить плиты перекрытия?
Однозначный ответ – нет. Плиты перекрытий ЖБИ (железобетонные изделия) из-за конструкционных особенностей (уменьшения веса и увеличения прочности пустотами) при штроблении теряют несущие свойства, что может привести к их обрушению. В стяжных монолитных плитах запрещается прорезать борозды для прокладки кабелей или других материалов. Единственное исключение – сверление отверстий под крепежи.

Можно ли зашивать распределительные коробки гипсокартоном, натяжным или другими видами фальшпотолков?
Да, можно согласно ГОСТу Р 50571.5.52-2011, где в пункте 526.3 сказано: «Все соединения должны быть доступны для контроля измерений и обслуживания за исключением следующих соединений:…выполненных сваркой, пайкой или опрессовкой…». Прочие варианты делать нежелательно, ведь никто не даст вам гарантии качества, долговечности и безопасности. Соединение одним из этих способов говорит о том, что открытый доступ к данной коробке уже не требуется. Её смело можно прятать под фальшстеной. Опыт большинства монтажников подтверждает, что все встроенные в стену коробки, даже с открытым доступом в процессе последующих косметических ремонтов, часто прячутся под обоями или слоем штукатурки. Открытыми остаются только накладные для наружной проводки. Также нужно заизолировать все концы. Самый удобный и безопасный способ изоляции – термоусадочная трубка с клеевым наполнителем.

Правила для разных типов проводки

Для каждого типа монтажей электросети нужно придерживаться некоторых правил.

Закрытый тип – самый безопасный, так как при его использовании все провода спрятаны и защищены от механического воздействия. Но он являет собой довольно длинною и трудоемкую процедуру подготовки, а именно нужно как минимум подготовить «туннели» в стене. Этот способ хорошо использовать, если у вас стены прошиты гипсокартоном, тогда для крепления проводов достаточно поместить проводку за листом.

Открытая электропроводка – самый простой способ прокладки проводов. Преимуществом данного способа является легкость замены или ремонта кабеля при повреждениях. В большинстве случаев его используют в подсобных помещениях.

Комбинированный способ прокладки электропроводки соединяет в себе закрытую и открытую прокладку, что упрощает задачу, но тем ни менее он имеет свои стандарты. Коробы для прокладки линии выбирают преимущественно пластиковыми, они более практичные и достаточно надежные. В коробе должно находиться свободное пространство для размещения всех проводов.

Нужно использовать специальные плоские провода АПРВ, АПР. При наличии легкогорючих стен раньше использовали изоляцию из асбеста (толщина по стандартам не должна быть меньше 0,5 см). Однако на сегодняшний день существуют другие безопасные материалы с отличными изоляционными характеристиками. Изоляционный слой располагается между стеной и проводами, и в случае замыкания не дает воспламениться стене.

Основные документы

Правила монтажа электропроводки описаны в СНиП – это нормы и рекомендации, помогающие безопасно провести электропроводку в процессе строительства или ремонта. С 2010 года все строительные нормы были признаны сводом правил. Совсем недавно вышел СП 256.1325800.2016, в котором описаны требования к устройству электроснабжения, заземления, монтажу электропроводки в квартирах, частных домах и общественных помещения. Это обновленная версия, однако можно пользоваться и более ранними, предварительно ознакомившись с пунктами обновления.

В свою очередь СНиП должны соответствовать Правилам устройства электроустановок (сокращенно ПУЭ) и правилам пожарной безопасности.

Помимо этого существуют различные ГОСТы, расписывающие стандарты устройства заземления, кабелей, и других важных элементов электросети. Так ГОСТ 31565-2012 регламентирует устройство кабельных изделий с точки зрения пожарной безопасности. А ГОСТ 50571.15-97 применяют для правильной прокладки кабеля. Используется пятая глава, в которой описаны требования к монтажу электропроводки. Опытный электрик знает основные правила безопасности и стандарты, и всегда сможет качественно провести монтаж электропроводки.

Провод ввода

Пример подключения ввода в частный дом

• Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
• Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
• Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Есть два наиболее распространенных способа расчета необходимой длины кабелей для монтажа электропроводки в квартире или частном доме. Первый – основываясь на уже разработанной план-схеме электропроводки; второй – по совокупной площади помещений в доме или квартире. В этой статье мы рассмотрим оба этих способа, которые помогут Вам рассчитать необходимую длину кабеля для электропроводки.

По готовой план-схеме

Как уже сказано выше, точнее всего проводить расчет длины кабеля по уже готовой план-схеме электропроводки.

На грамотно разработанной план-схеме должны быть указаны следующие данные:

1. Количество розеток, выключателей освещения и распределительных коробок в комнатах. Кроме того, для каждого элемента должна быть указана высота установки и способ присоединения к электросети – через распределительные коробки или непосредственно от электрощитка.
2. Точки установки всех приборов, которые будут подключаться к линиям освещения (то есть, не через розетки). Это люстры, точечные светильники и т.д. Для каждой такой точки необходимо предусмотреть запас в 20 сантиметров плюс высота навесных потолков, если они будут устанавливаться.
3. Количество жил и их сечение для розеточных линий (обычно это кабель ВВГнг 3х2,5 кв.мм.), для подключения мощных потребителей электроэнергии (3х4 кв.мм.) и для линий освещения (ВВГнг 3х1,5 кв.мм). Вам необходимо будет рассчитать длину каждого из этих проводников.

Также нужно определиться с методом подключения мощных электроприборов. Лучше всего, если для них будут проложены отдельные линии от электрощитка.

По готовой план-схеме, где указаны все эти данные, можно достаточно легко и точно рассчитать длину кабелей, необходимых для электроснабжения квартиры или частного дома. В идеальном случае на этапе проектирования выполняется также разметка стен, что позволяет потом с помощью рулетки получить точные длины всех линий.

Дополнительно при расчете следует учитывать следующие моменты:

• Для каждой розеточной группы и выключателя добавьте по 20 сантиметров запаса для соединения проводов в распределительной коробке.
• Для соединений в электрощитке запас должен быть около 50 см.
• Общий запас увеличьте на 10-20%, что позволит полностью исключить риск неприятных ситуаций, когда для подключения какой-нибудь розетки не хватило буквально пары метров кабеля.

Заключение:

1. Прокладку электропроводки в квартире следует начинать с утвержденной женой схемы расстановки мебели)) и разметки всех выключателей и розеток. Высота и расположение всех точек расписана в данной статье.
2. Необходимо использовать только кабель и только марки ВВГнг или NYM. Провода использовать для скрытой проводки запрещено.
3. Прокладку проводки желательно делать по потолку или по полу в стяжке.
4. Все потребители в санузлах должны быть запитаны через УЗО.
5. В санузлах должны быть установлены коробки уравнивания потенциалов.
6. Правильно подобрать автоматы защиты, УЗО и собрать распределительный щит.

Добавляйте статью к себе в закладки и делитесь с друзьями! Готов ответить на ваши комментарии!
