Подключение силовой розетки

Подключение силовой розетки своими руками выполняется по установленным правилам:

• Выключается ток на линии, где будет производиться рабочая процедура. Стоит убедиться в отсутствии тока с помощью мультиметра или отвёртки с фазным индикатором;
• На клеммы с маркерами L1, L2, L3 присоединяются три разные фазы. Распорядок подключения фаз играет важную роль, когда к розетке станут подключать электродвигатель (когда нужно изменять направление его верчения, изменить местами произвольные две фазы автомата либо пускателя с магнитом). В других ситуациях распорядок подведения фаз произвольный;
• Подсоединить на контакт земля или RE – это защитный проводник с заземлением;
• На клемму с пометкой N присоединяется нулевой провод.

На территории России большее распространение получили 4-5 контактные розетки и разъёмы марок РС 32, 115. Заграничные аналогии стоит монтировать при надлежащих вилках электроприборов или ради красивого интерьера.

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

На что обращать внимание при покупке

При необходимости выбрать трехфазную розетку, внимание надо обращать на следующие моменты:

Сила тока, на которую она рассчитана. Чаще всего выбирать приходится между моделями на 16, 32 или 64 ампера, в зависимости от устройства, к которому они будут подключены.
Уровень защиты от влаги и пыли. Для проверки надо искать в характеристиках маркировку «IP» — чем цифра больше, тем надежнее защита

На практике обращать на это внимание надо только если розетка устанавливается в месте с сильно повышенной влажностью.
Стационарная нужна розетка или мобильная. Если попросту – ее будут цеплять на стену или делать из нее переноску.
Количество контактов – выбирается в зависимости от использования конкретной схемы подключения.
Если приобретаются розетки с самозажимающимися безвинтовыми контактами, то надо убедиться в их исправной работе – чтобы они не были одноразовыми.

Дизайнерские ухищрения, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут несущественно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки при необходимости ее замены.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

• Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
• Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

• Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
• Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
• Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
• Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
• Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Алгоритм распределения нагрузки по трем фазам

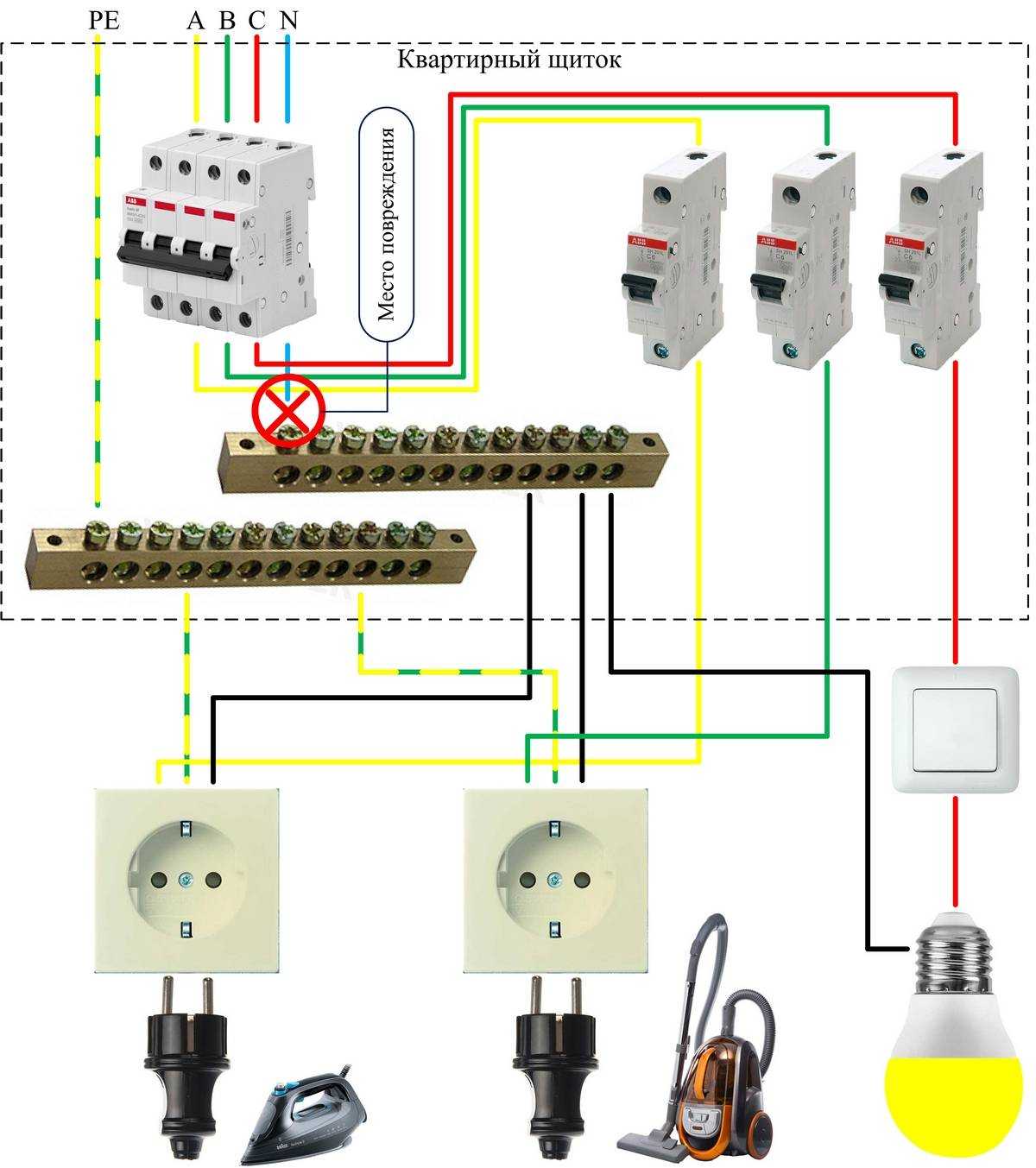

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

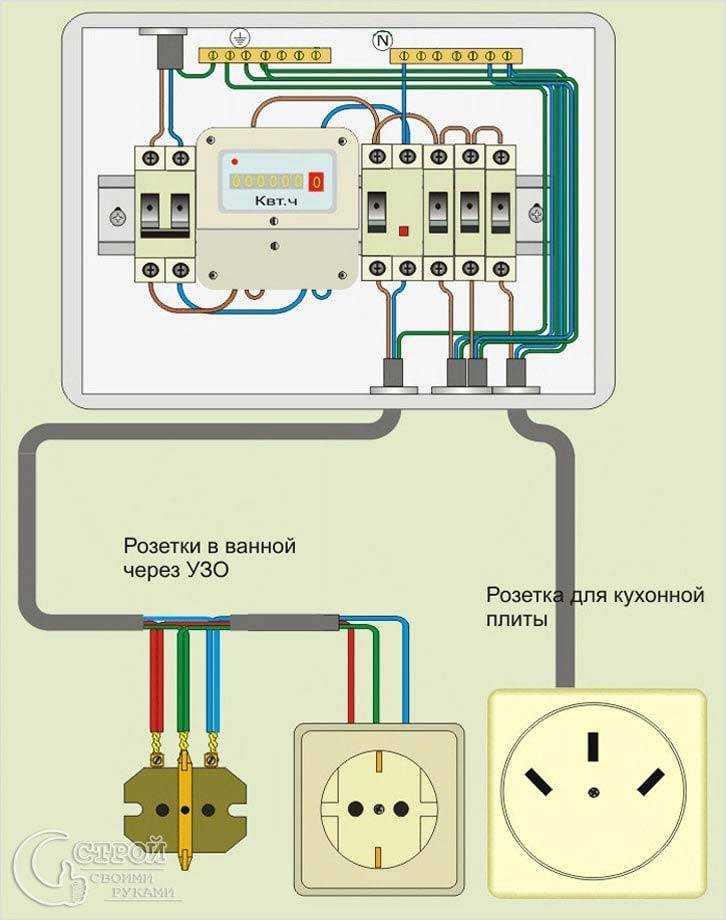

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

• Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
• Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
• Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
• Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
• Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Как подключать розетку на 380В: основные правила

Для электропотребителей, рассчитанных на 380 вольт в России и странах СНГ в основном применяют розетки 3 типов. Более подробно рассмотрим подключение розеток только отечественных марок РС 32 и 3Р+РЕ+N. Аналогичные импортные модели, к примеру, Legrand весьма дорогостоящие и их устанавливают редко, как правило, исходя из эстетических соображений — выглядят они посимпатичнее.

При выборе розетки необходимо предполагать ее соответствие вилке подключаемого электроприбора. Можно также купить вместе с розеткой подходящую вилку и впоследствии заменить ею установленную штатную.

При подключении розетки на 380В необходимо:

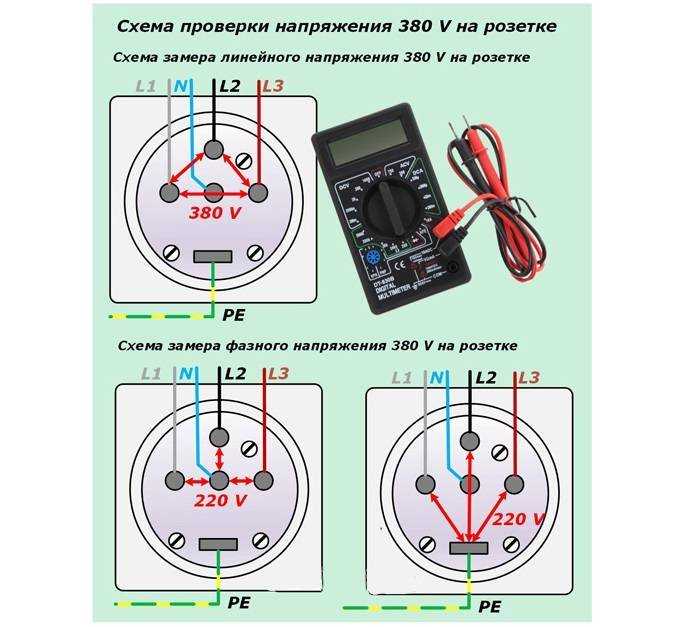

• Отключить в цепи напряжение и проконтролировать его отсутствие вольтметром или индикаторной отверткой.
• К контактам с маркировкой L1, L2, L3 подключить фазы A, B, C. Порядок подключения, очередность фаз может повлиять на направление вращения электродвигателя. Но чтобы изменить вращение ротора, понадобится только поменять местами 2 любые фазы на контактах автомата или магнитного пускателя.
• К контакту с пометкой N подключить ноль.
• К контакту, маркированному PE или помеченному характерным значком заземляющего контура, подключить защитный заземляющий проводник.

Подключение розетки с тремя фазами

Разъем используется для подачи питания на электрические приборы. Нередко используется подключение прямо на клеммы приборов.

Порядок действий:

1. Вскрываем розетку, вводим кабель.
2. Присоединяем жилы к контактам фаз, нуля и заземления. Присоединяем соответствующие цвета с выводами (A, B, C, L1, L2, L3). Голубой провод направляем к нейтрали, зелено-желтый – к PE.
3. Прокладываем кабель, закрепляем его во внутренней части розетки.
4. Загодя подготавливаем крепление розетки. Закручиваем винты.

В случае со стационарной электрической техникой используем неразрывное заземление. Для этого нам понадобится многожильный провод из меди. Сечение проводника должно быть таким же или превышать сечение жил силового кабеля.

На рисунке внизу показана схема подключения трехфазной розетки «Legrand».

Схема подключения трехфазной розетки «Legrand»

Вместе со штепсельными разъемами продаются вилки. Эти два элемента нужно покупать вместе, так как они должны подходить друг к другу. В противном случае можно купить несовместимые устройства.

Вилка подключается следующим образом:

1. Разбираем вилку, направляем в нее гибкий кабель.
2. Подключаем жилы фазы, нуля и защиты к штырькам.
3. Фиксируем кабель, закрываем вилку.

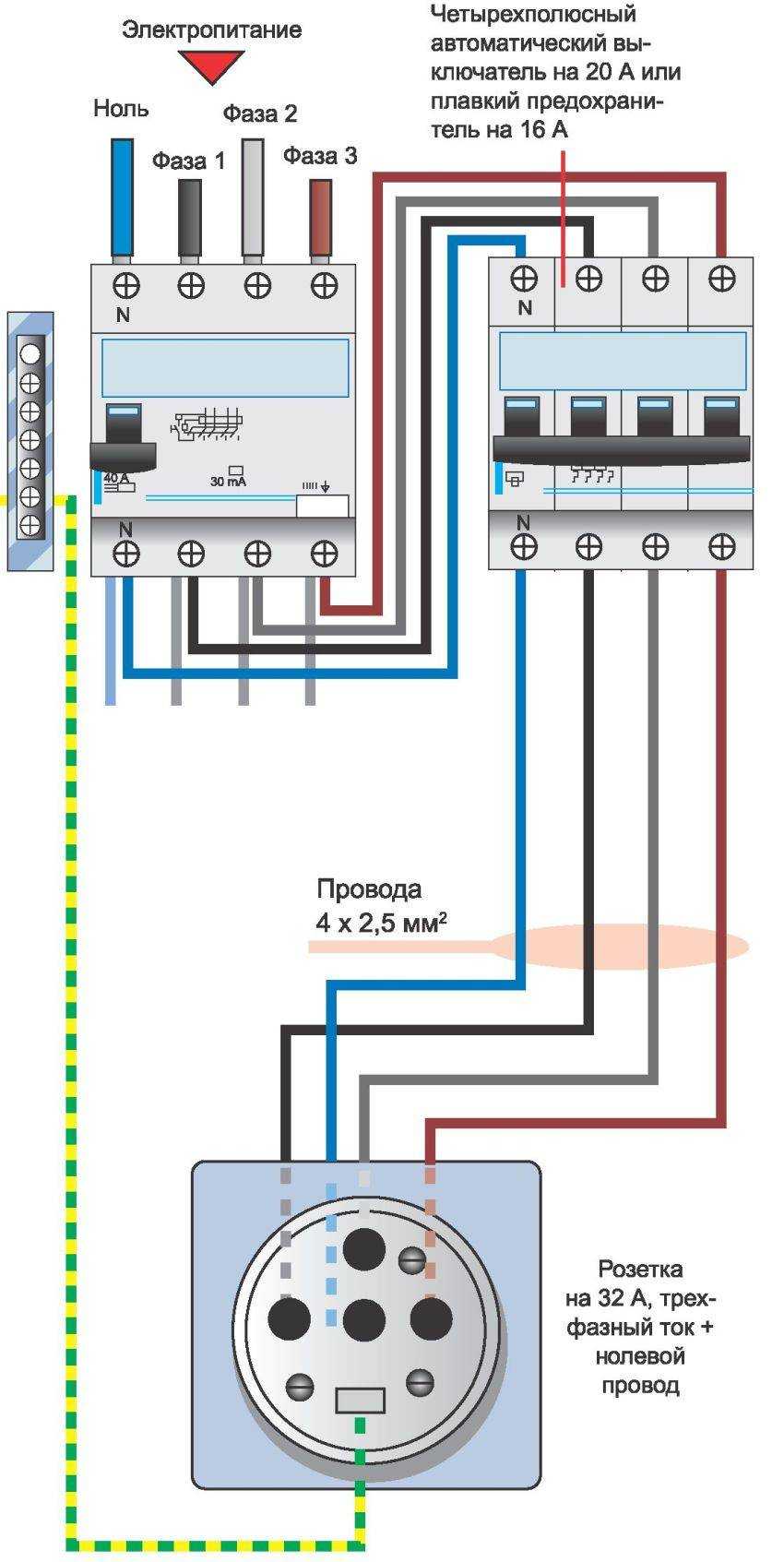

На рисунке внизу показано подключение розетки к автомату. В данном случае речь идет об отводе трехфазной линии к потребителю.

Главный ввод сети с тремя фазами указан на схеме в начале этой статьи. УЗО с утечкой 30 мА ставится на входе. Если выбрать больший уровень утечки тока, уровень защиты от тока будет недостаточным. Однако меньший показатель утечки приведет к частым срабатываниям устройства. Устройство защитного отключения подключается к автомату с четырьмя полюсами, а далее — к розетке.

Подключение трехфазной розетки к автомату

Гнезда могут располагаться в разных местах

Однако при этом важно соблюдать принцип: три фазы, нейтраль, земля

3-х фазные розетки позволяют подключать большое количество мощных электроприборов. При этом не следует забывать, что эксплуатация сети с напряжением 380 В связана с повышенной опасностью поражения током, а потому потребует дополнительных мер безопасности.

Распространенные ошибки при выполнении монтажных работ

Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:

• Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
• Не правильно подобрана марки и сечение питающего кабеля;
• Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
• При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
• Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.

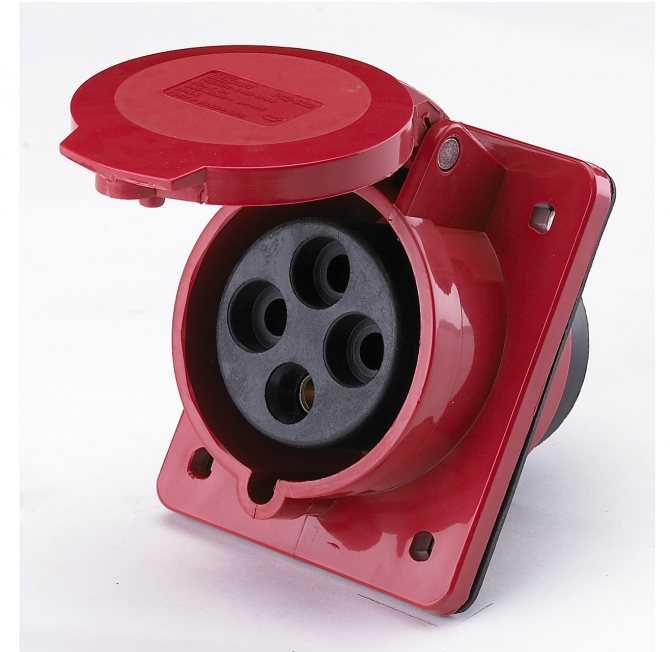

Розетка PC32a

Когда требуется подключить к электричеству стационарное оборудование (находящееся всегда на одном месте), например, электроплиту, подойдет розетка 380 вольт 32а. На три клеммы розетки L1, L2, L3 – садятся три фазы, на N – рабочий ноль. Встречаются модификации с четырьмя контактами, но это не означает, что защитное заземление не требуется, просто оно подключается непосредственно на металлическую деталь корпуса электроприбора. По правилам электробезопасности, на стационарное оборудование подключается неразрывное заземление, минуя розетку и шнур, сделанный из медного многожильного кабеля без изоляции (для визуальной оценки его целостности). Толщина этого шнура должна быть не тоньше диаметра жилы питающего провода.

Типы трехфазных разъемов

Розетки 380 вольт бывают: четырехконтактные — PC 32 и пятиконтактные — 3P+PE+N. Отличаются схемой подключения и количеством гнезд под вилку. Схема розетки 380 вольт 4 контакта такая же, как и у пятиконтактной, единственно, заземление присоединяется не в разъеме, а непосредственно на корпус электрооборудования, в связи с этим она применяется только для стационарной техники. Пятиконтактные — применяются для перемещаемых установок, и к ним подключается вилка, соединенная гибким медным проводом.

Существуют еще импортные розетки, но они дороже отечественных. Их применение обусловлено требованиями дизайна, либо наличием у прибора соответствующей вилки.

Еще один важный момент различия розеток – определенный ток, на который они рассчитаны. Нужно, чтобы это значение превышало максимальный ток подключаемого электрооборудования.

Так же розетки контактов 32а делятся по способу установки на внутренние и наружные. Внутреннего исполнения пользуются большим спросом, так как удобны в эксплуатации, но для их монтажа требуются дополнительные трудозатраты, а именно: высверливание отверстия в стене для подрозетника, его закрепление с помощью алебастра и монтирование розетки в установочную коробку.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Двухполюсный автомат

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Схема подключения розетки 3Р+РЕ

Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

• Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
• После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
• Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

• Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
• Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
• После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо

Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения

Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Дом из соломы

Чем отличается.

• Сантехника

Электрика
Инструменты
Cтройматериалы
FAQ о растениях

• Совместимость посадок

Все о картошке

В чем разница между фазами электрического тока (фазы 1, 2, 3 )?

Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока

При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).

Второй называют нулевым. Обозначение — N.

Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.

Передают токи двумя проводами: двумя фазными и двумя нулевыми.

Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y).

Три провода являются фазными, один — нулевой.

Экономична. Ток без труда передаётся на далёкие расстояния.

Любая пара фазных проводов имеет напряжение 380 В.

Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.

Однофазное электропитание

Однофазноый ток подключают двумя методами

: 2-проводным и 3-проводным.

• При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
• При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.

Трёхфазное электропитание

Распределение трёхфазного питания по дому выполняется двумя способами

: 4-проводным и 5-проводным.

• Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
• Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).

В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.

От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.

Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:

• приборы с большой мощностью — холодильники, печи, обогреватели,
• электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
• устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).

А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.

Сколько стоит подключение однофазного и трехфазного электричества?

Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы

. В среднем это:

• сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
• монтаж выключателей и розеток 2-6$
• установка точечных светильников 1,5-5$ за единицу.

Лично я также задумался про солнечные батареи — на https://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением.

Поделиться «В чем разница между фазами электрического тока (фазы 1, 2, 3 )?»

Что собой представляет устройство из 3 разъемов?

Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления,
• декоративную пластиковую коробку,
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом.

Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили

Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам

Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания. СоветСреди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника. Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев

Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания. СоветСреди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника. Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Схемы подключения

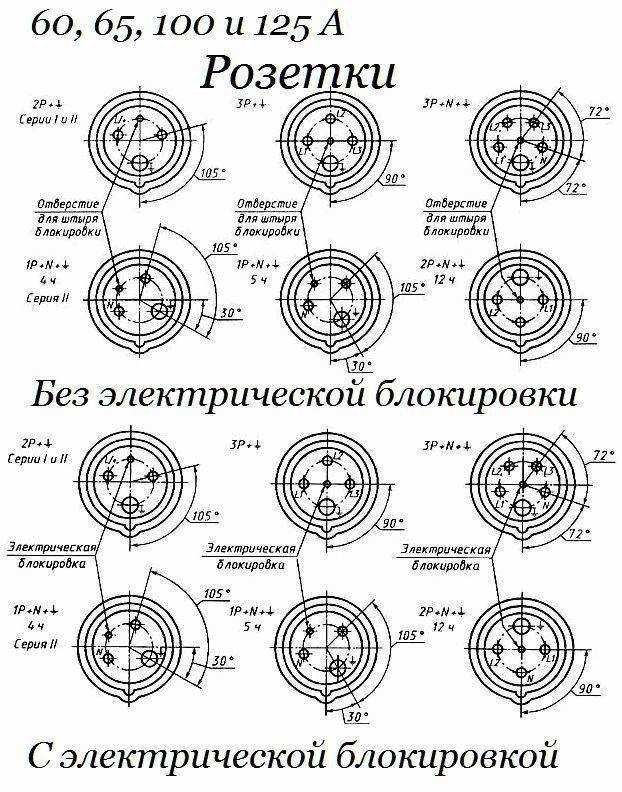

План подсоединений отличается у различных видов розеток 380 в. Характеристики и подключение тоже разнятся. Выше уже была рассмотрена схема пятиконтактной розетки, теперь предлагается подробнее рассмотреть подключение 4 контактов.

Виды старых образцов розеток вполне успешно можно использовать в современной системе пятижильной проводки с применением заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который присоединен к центральной шине заземления PE. Этот проводник подключается прямо к электропроводящей части корпуса оборудования, а не к отсутствующему в данном случае заземляющему контакту розетки.

Естественно, что трехфазный прибор должен быть неподвижным, чтобы не переподключать заземление.

Разъемные соединения для пятипроводной сети

В этой системе конструкция подключения усложняется, а безопасность пользования значительно повышается.

Принципиальная электрическая схема

Корпус электрического прибора через пятый провод, называемый РЕ-проводником, надежно соединяется с нулем питающего трансформатора, а в состав защит добавляется УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через РЕ-проводник создается ток утечки, который сразу фиксируется дифференциальным органом УЗО, и оно автоматически отключает питание, ликвидируя риски получения электрической травмы.

Конструкция разъемного соединения

В состав многочисленных видов разъемов для трехфазной сети с пятью проводами дополнен еще один контакт.

В этой конструкции коммутация жил кабеля осуществляется по предыдущему методу, но структура их обозначений изменилась на современный европейский стандарт.

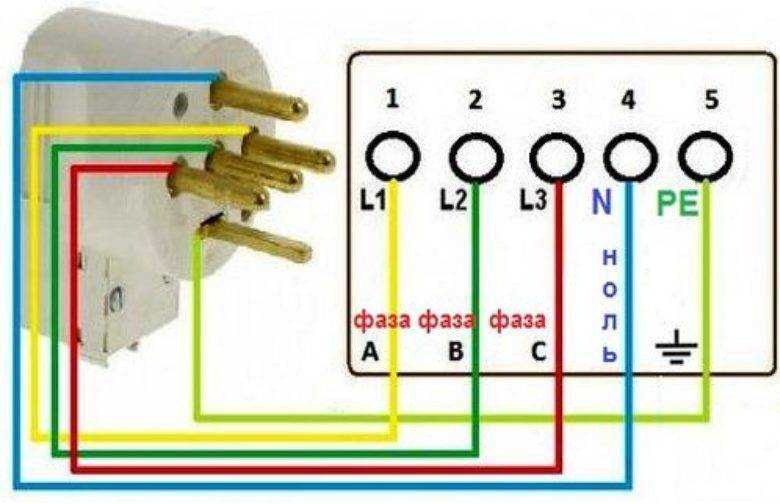

Способы подключения проводов

Для маркировки фаз используется первая буква от английского слова «Line» — линия и осуществляется их нумерация арабскими буквами. В итоге мы имеем:

• L1;
• L2;
• L3.

Обозначение рабочего нуля маркируется буквой «N», обозначающей «нейтральный провод», а защитного — значком заземления.

В большинстве конструкций для коммутации проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Безвинтовое подключение провода

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилой провода за счет прорезания его слоя изоляции специальным ножом с фиксацией.

Последовательность работы мастера показана четырьмя фотографиями:

• №1 — поднесение к гнезду соединения изолированной и не зачищенной жилы;
• №2 — вдвигание конца жилы вглубь отверстия до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — подъем ее рукоятки вверх до упора, обеспечивающего прокол диэлектрического слоя и создание через лезвие ножа плотного электрического контакта.

Работнику остается только убедиться в прочности созданного механического соединения и надежности удержания жилы внутри гнезда.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

• Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
• Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
• Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
• Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
• Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Подключение розетки с тремя фазами

Разъем используется для подачи питания на электрические приборы. Нередко используется подключение прямо на клеммы приборов.

Порядок действий:

1. Вскрываем розетку, вводим кабель.
2. Присоединяем жилы к контактам фаз, нуля и заземления. Присоединяем соответствующие цвета с выводами (A, B, C, L1, L2, L3). Голубой провод направляем к нейтрали, зелено-желтый – к PE.
3. Прокладываем кабель, закрепляем его во внутренней части розетки.
4. Загодя подготавливаем крепление розетки. Закручиваем винты.

В случае со стационарной электрической техникой используем неразрывное заземление. Для этого нам понадобится многожильный провод из меди. Сечение проводника должно быть таким же или превышать сечение жил силового кабеля.

На рисунке внизу показана схема подключения трехфазной розетки «Legrand».

Схема подключения трехфазной розетки «Legrand»

Вместе со штепсельными разъемами продаются вилки. Эти два элемента нужно покупать вместе, так как они должны подходить друг к другу. В противном случае можно купить несовместимые устройства.

Вилка подключается следующим образом:

1. Разбираем вилку, направляем в нее гибкий кабель.
2. Подключаем жилы фазы, нуля и защиты к штырькам.
3. Фиксируем кабель, закрываем вилку.

На рисунке внизу показано подключение розетки к автомату. В данном случае речь идет об отводе трехфазной линии к потребителю.

Главный ввод сети с тремя фазами указан на схеме в начале этой статьи. УЗО с утечкой 30 мА ставится на входе. Если выбрать больший уровень утечки тока, уровень защиты от тока будет недостаточным. Однако меньший показатель утечки приведет к частым срабатываниям устройства. Устройство защитного отключения подключается к автомату с четырьмя полюсами, а далее — к розетке.

Подключение трехфазной розетки к автомату

Гнезда могут располагаться в разных местах

Однако при этом важно соблюдать принцип: три фазы, нейтраль, земля

3-х фазные розетки позволяют подключать большое количество мощных электроприборов. При этом не следует забывать, что эксплуатация сети с напряжением 380 В связана с повышенной опасностью поражения током, а потому потребует дополнительных мер безопасности.

В силовых линиях, обеспечивающих электропитание оборудования широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Поэтому площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.
