Как работает и для чего нужен транзистор

Введение

Датой создания биполярного транзистора считается 23 декабря 1947 г. В этот день транзистор был анонсирован в лаборатории Bell Telephone LaboratoriesкомпанииAmerican Telephone and Telegraph. Несмотря на то, что исследования велись уже более двух лет, появлению на свет транзистор обязан курьезу. 16 декабря 1947 г. инженер лаборатории Уолтер Браттейн ошибся с полярностью подаваемого на кристалл напряжения и неожиданно получил устойчивый эффект усиления сигнала.

В данном обзоре мы не будем углубляться в физические основы полупроводниковой электроники и сосредоточимся на принципах работы биполярных транзисторов и их использовании в практических схемах. Однако прежде чем переходить к описанию характеристик биполярных транзисторов и их применению в схемотехнике, необходимо вкратце рассмотреть основные понятия теории полупроводников. Для простоты изложения под полупроводником будем подразумевать кремний.

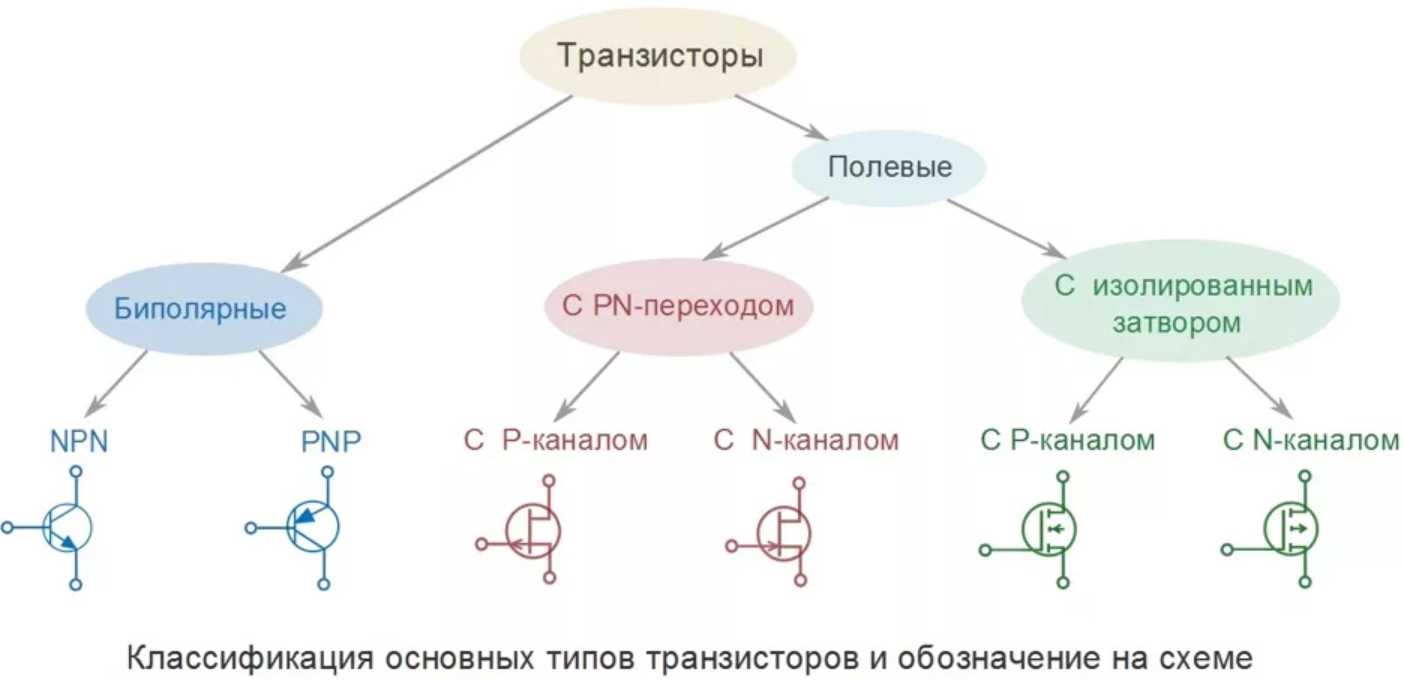

Виды

Применение транзисторов позволяет классифицировать их в зависимости от принципа действия. А именно:

• полевые;
• биполярные;
• комбинированные.

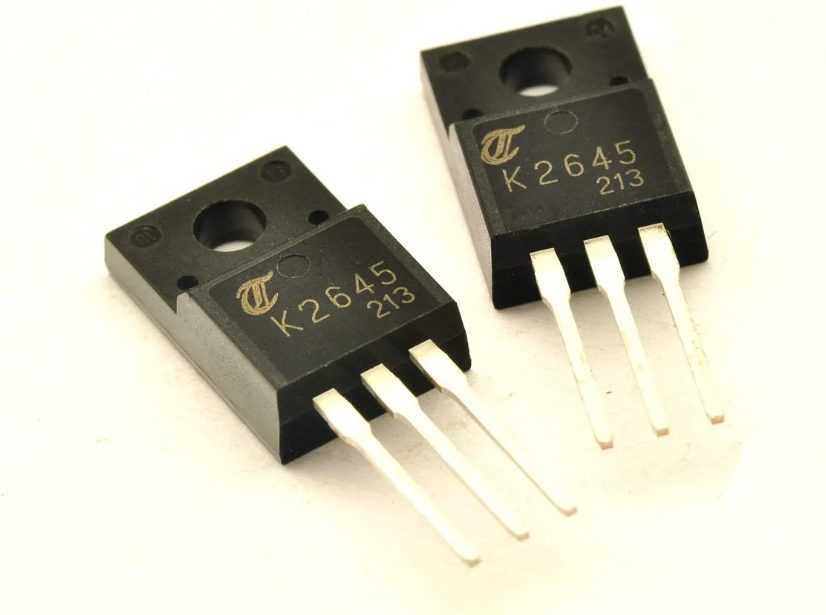

 Полевой

Полевым прибор именуется потому, что внутренний конденсатор создает электрическое поле. Оно позволяет электронам свободно перетекать через пластину, которая в обычном состоянии не является проводником тока. Главным является то, до какого напряжения зарядится конденсатор.

Чем сильнее  поле, тем легче электронам будет пройти по нему. Если же оно чрезвычайно слабое, то электроны не смогут пролетать через полупроводник.

В этом заключается минус полевого прибора. Необходимое напряжение для его открытия практически в 10 раз больше, чем у биполярного транзистора.

Таким образом, можно добиться очень маленького сопротивления внутри транзистора. Это позволяет оперировать с более высокими показаниями мощностей при тех же габаритах устройства.

Биполярный

Биполярные электроэлементы имеют простое устройство транзистора, представляющее собой 3 контакта:

1. Коллектор. На него поступает высокий вольтаж, предназначенный для управления.
2. База. Сюда подается ток, чтобы открыть кран.
3. Эмиттер. Сквозь него протекает ток, выходящий из первых двух элементов.

Он говорит, во сколько раз пропускаемый через транзистор ток может быть больше, чем маленький ток, идущий через базу. Полупроводниковый элемент имеет максимально разрешенные напряжение и токи на контактах.

Превышение этих величин грозит чрезмерным нагревом и разрушением диэлетрического устройства. В схеме приборы с разной комбинацией слоев отличаются направлением стрелки.

Комбинированный

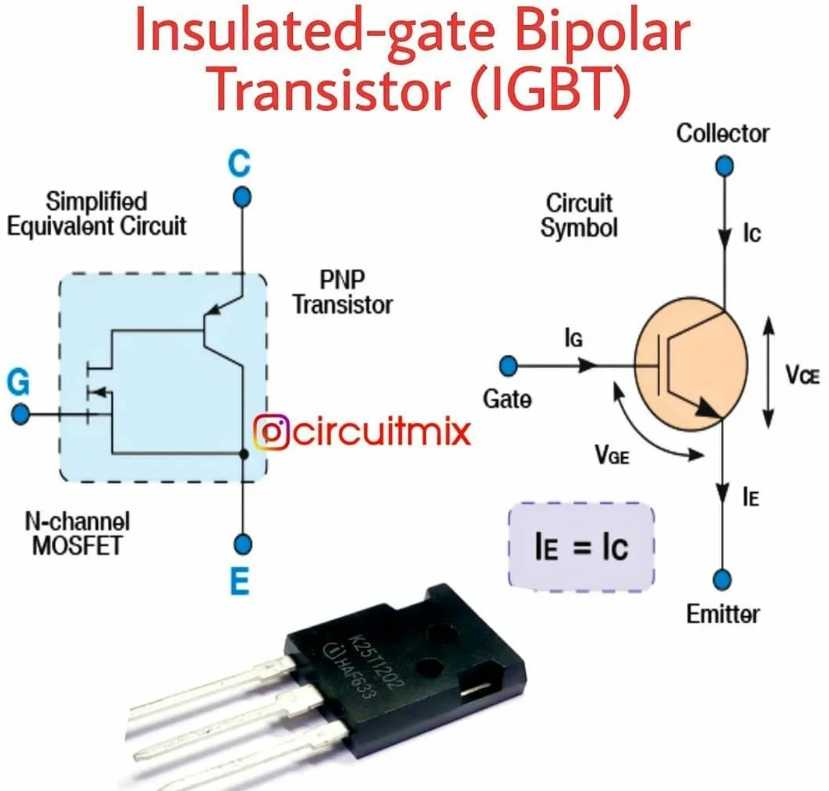

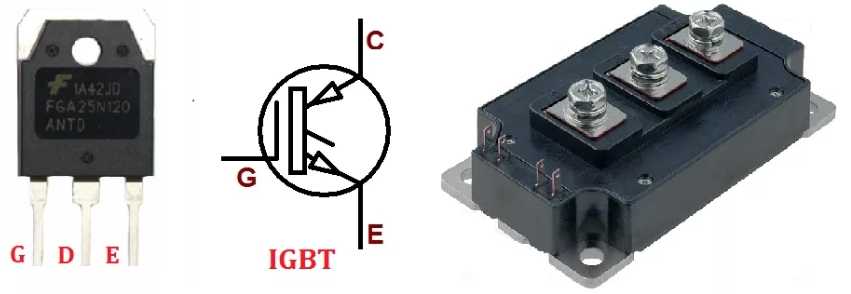

Комбинированный транзистор IGBT характеризуется комбинацией полевого и биполярного транзисторов. У него имеется эмиттер и коллектор. Управление происходит посредством сигнала, подаваемого на затвор. Он представляет собой биполярный полупроводниковый элемент с изолированным затвором.

В области высоких напряжений у комбинированного транзистора будет достаточно низкое сопротивление в открытом состоянии.

Принцип действия

Полупроводники занимают промежуточное состояние между проводниками и диэлектриками. В обычном состоянии они не проводят электрический ток, но их сопротивление падает с ростом температуры. Чем она выше, тем больше энергии, которую получает вещество.

В атомах полупроводника электроны отрываются от «родительского» атома и улетают к другому, чтобы заполнить там «дырку», которую оставил такой же электрон. Получается, что внутри такого материала одновременно происходят два процесса: полет электронов (n-проводимость, от слова negative – отрицательный), и образование «дырок» (p-проводимость от слова positive – положительный). В обычном куске кремния эти процессы уравновешены: количество дырок равно количеству свободных электронов.

Если два таких материала приложить друг к другу, то в месте их соприкосновения образуется так называемый p-n переход. Дырки и электроны проходят через него, насыщая соседа. То есть там, где был избыток дырок, идет их заполнение электронами и наоборот.

В какой-то момент в месте соприкосновения не останется свободных носителей заряда и наступит равновесие. Это своего рода барьер, который невозможно преодолеть, этакая пустыня. Этот слой принято называть обедненным слоем.

Теперь, если приложить к такому материалу напряжение, то оно поведет себя интересным образом: при прямой его направленности обедненный слой истончится и через него пойдет электроток, а при обратном – наоборот, расширится.

Как говорится, если для чайников, то p-n переход обладает способностью пропускать ток только в одном направлении. Это своего рода «обратный клапан» для электрической сети. На этом их свойстве основана работа всех полупроводниковых приборов.

Существует две основные разновидности транзисторов: полевые (иногда их называют униполярными) и биполярными. Различаются они по устройству и принципу действия.

Ключевые отличия биполярного от полевого транзистора

Принципиальным отличие полевого транзистора от биполярного в том, что биполярный требует расхода мощности в управляющей цепи. Иными словами, биполярный прибор управляется током, а униполярный – напряжением.

Этот принцип управления позволяет избежать явления рассасывания основных зарядов в области p-n переходов, и дает полевым транзисторам преимущества:

• более высокое быстродействие;
• пониженные шумы.

Отсутствие тока в цепи управления повышает экономичность устройств, выполненных на униполярных приборах, а также улучшает развязку между схемой управления и главной цепью (сток-исток). Хорошая развязка повышает устойчивость и надежность работы схем. А главное, что дает отсутствие тока во входной цепи – очень высокое входное сопротивление каскадов на полевых транзисторах (иногда приходится принимать схемотехнические меры по снижению этого параметра). Из недостатков ПТ надо отметить высокое значение сопротивления открытого канала и меньшую способность работать при повышенных температурах.

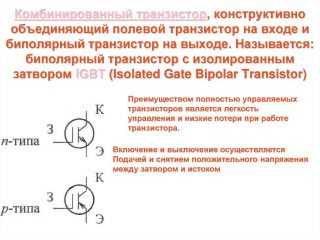

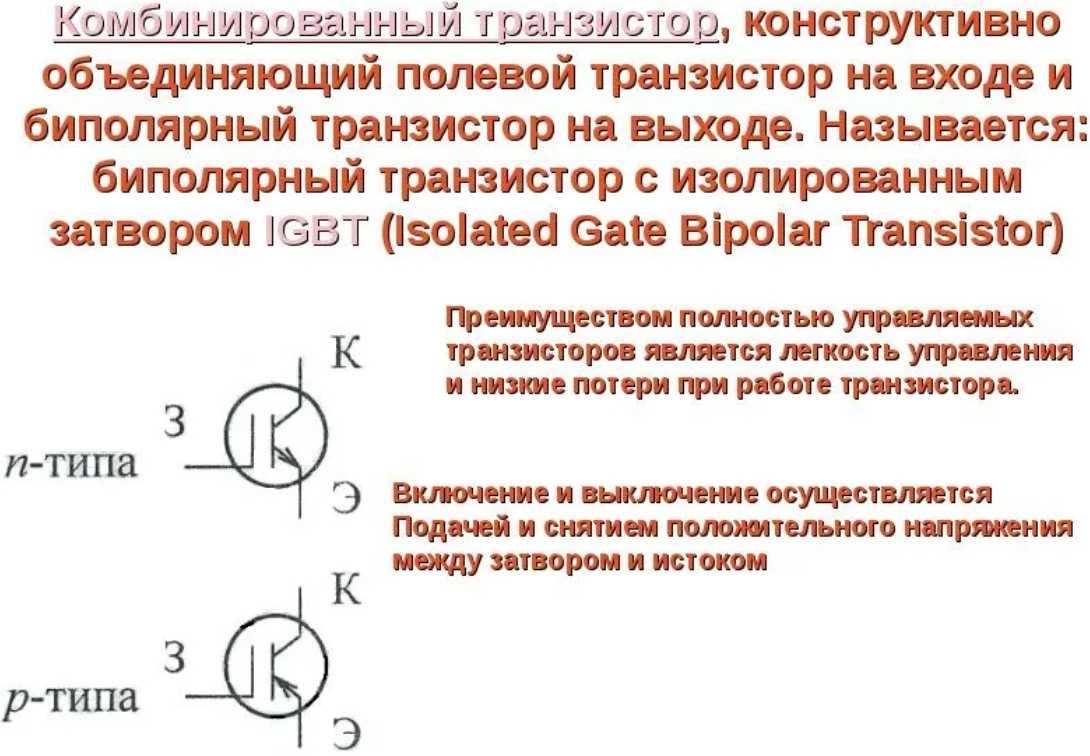

Комбинированные транзисторы

Гибрид полевого и биполярного устройства обладает положительными чертами двух приборов. Суть с том, что биполярный транзистор большой мощности управляется полевым. Большую нагрузку можно изменять, используя малую мощность, т. к. регулирующий импульс подается на затвор устройства полевого типа.

Внутреннее строение комбинированных транзисторов — каскадное подсоединение двух входных ключей для регулировки конечного плюса. При подаче положительного вольтажа с истока на затвор начинает работать полевой тип, возникает канал передачи между истоком и стоком.

Перемещение зарядных носителей между участками p-n переходов включает биполярное устройство, поэтому происходит перемещение электротока к коллектору от эмиттера.

Биполярный транзистор

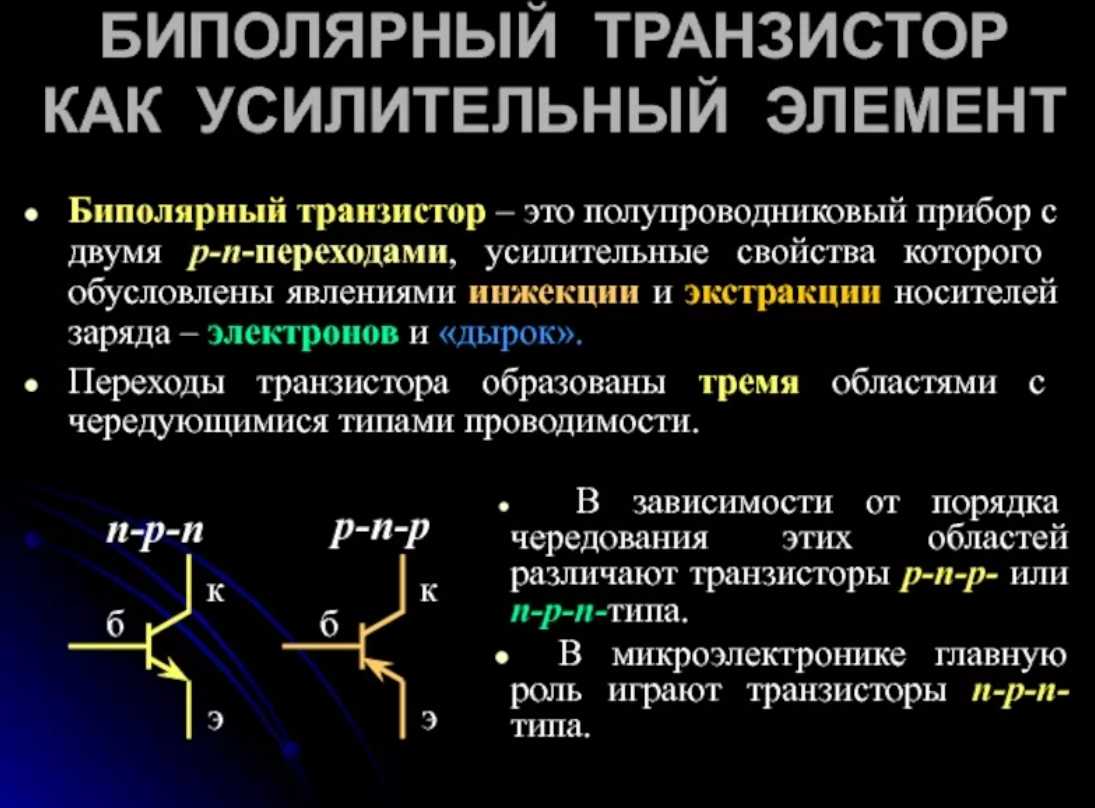

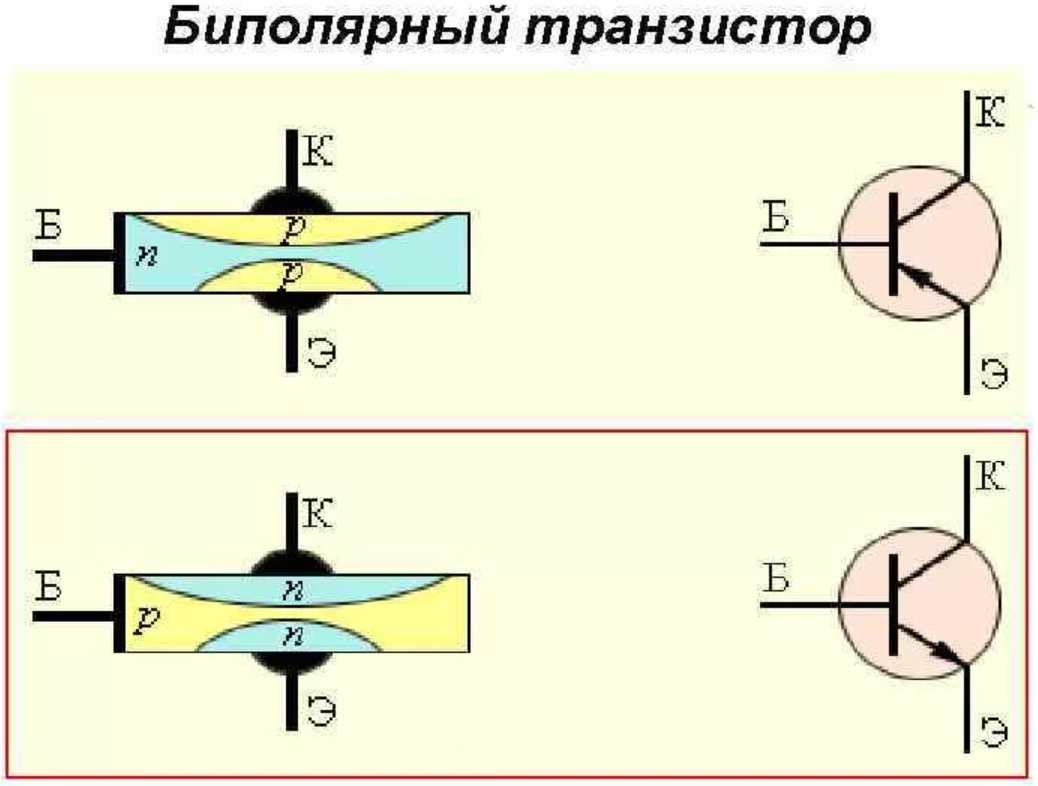

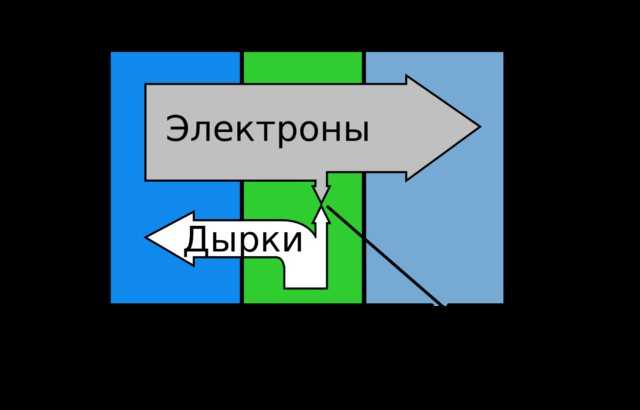

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Как работает полевой транзистор? Пояснение для чайников

Строение полевого транзистора отличается от биполярного тем, что ток в нём не пересекает зоны p-n перехода. Заряды движутся по регулируемому участку, называемому затвором. Пропускная способность затвора регулируется напряжением.

Пространство p-n зоны уменьшается или увеличивается под действием электрического поля (см. Рис. 9). Соответственно меняется количество свободных носителей зарядов – от полного разрушения до предельного насыщения. В результате такого воздействия на затвор, регулируется ток на электродах стока (контактах, выводящих обработанный ток). Входящий ток поступает через контакты истока.

Рисунок 9. Полевой транзистор с p-n переходом

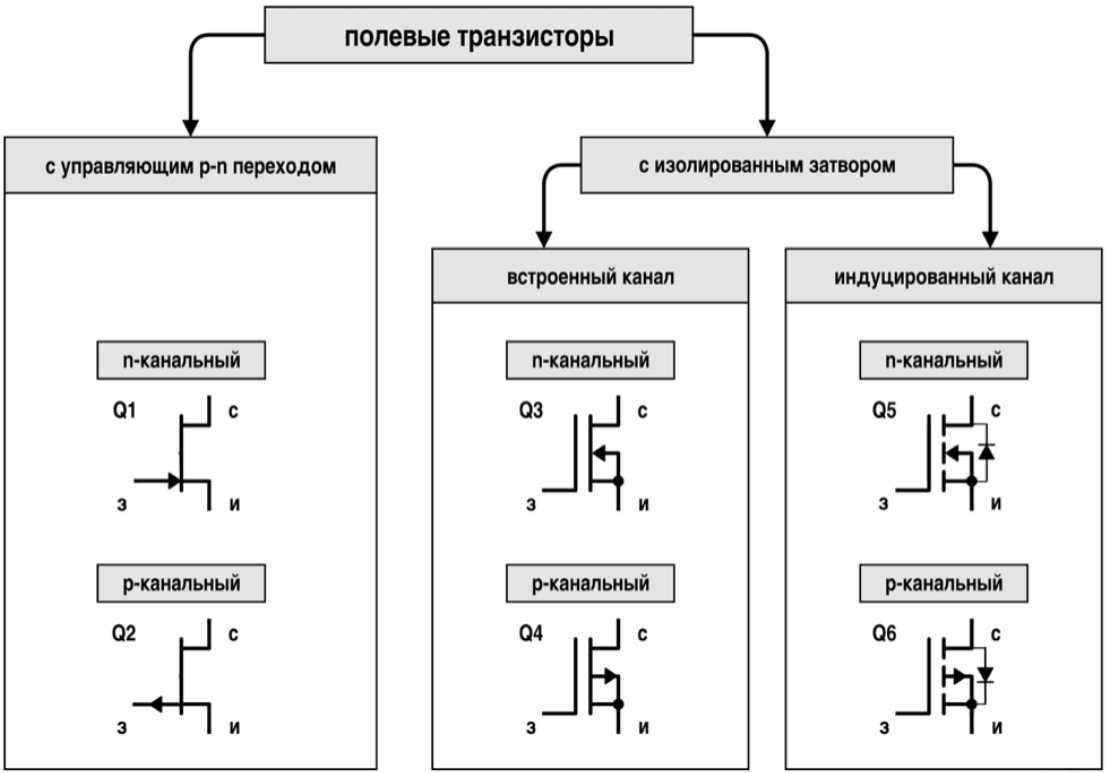

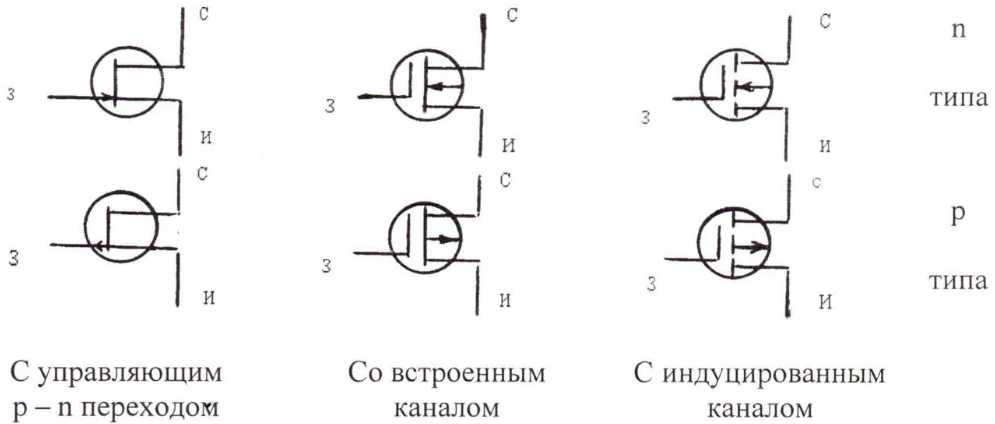

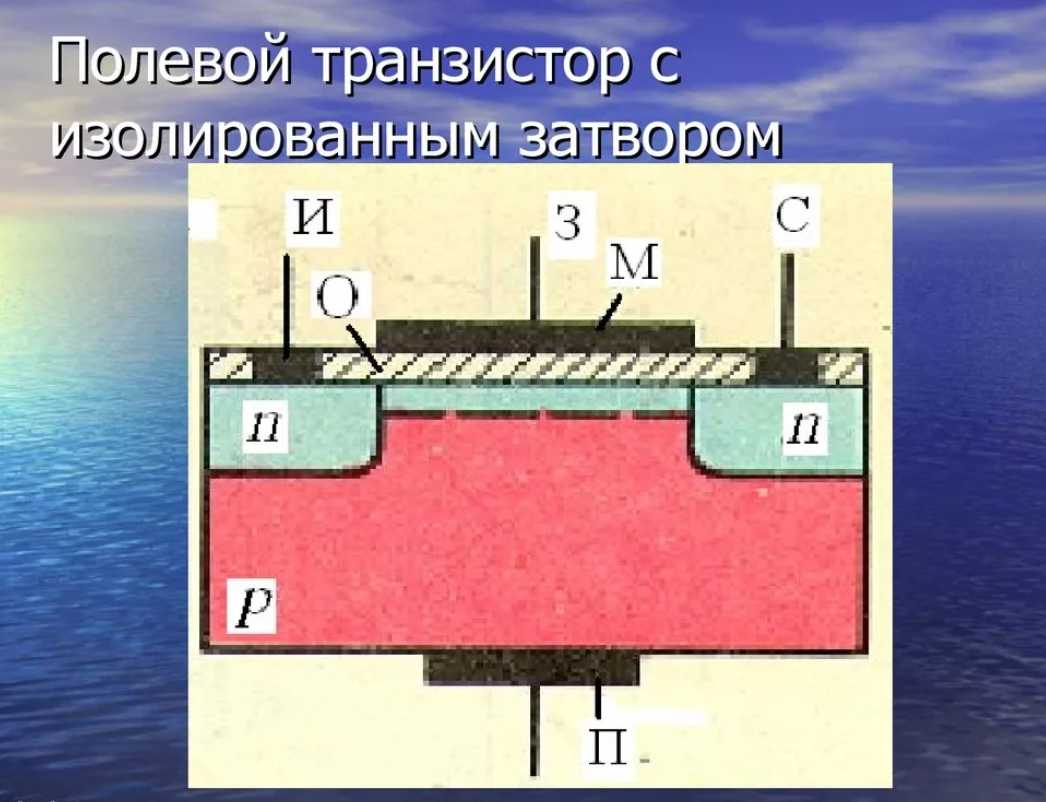

По аналогичному принципу работают полевые триоды со встроенным и индуцированным каналом. Их схемы вы видели на рисунке 5.

Схемы включения полевого транзистора

На практике применяют схемы подключений по аналогии с биполярным триодом:

• с общим истоком – выдаёт большое усиление тока и мощности;
• схемы с общим затвором обеспечивающие низкое входное сопротивление, и незначительное усиление (имеет ограниченное применение);
• с общим стоком, работающие так же, как и схемы с общим эмиттером.

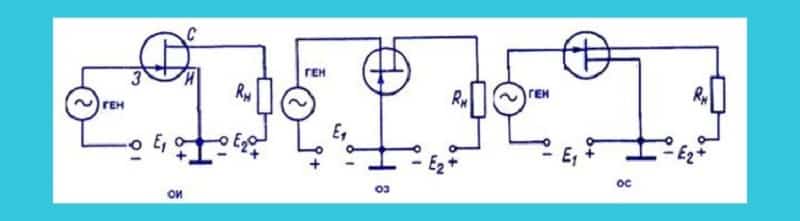

На рисунке 10 показаны различные схемы включения.

Рис. 10. Изображение схем подключения полевых триодов

Практически каждая схема способна работать при очень низких входных напряжениях.

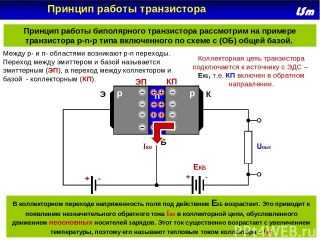

Принцип работы биполярного транзистора.

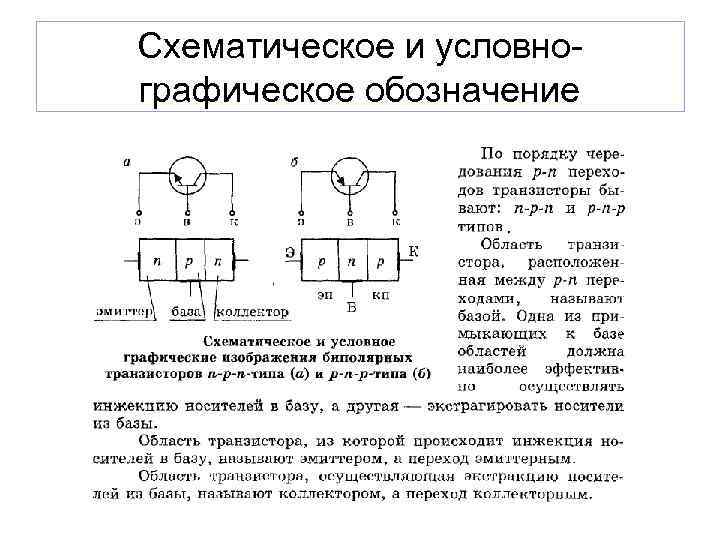

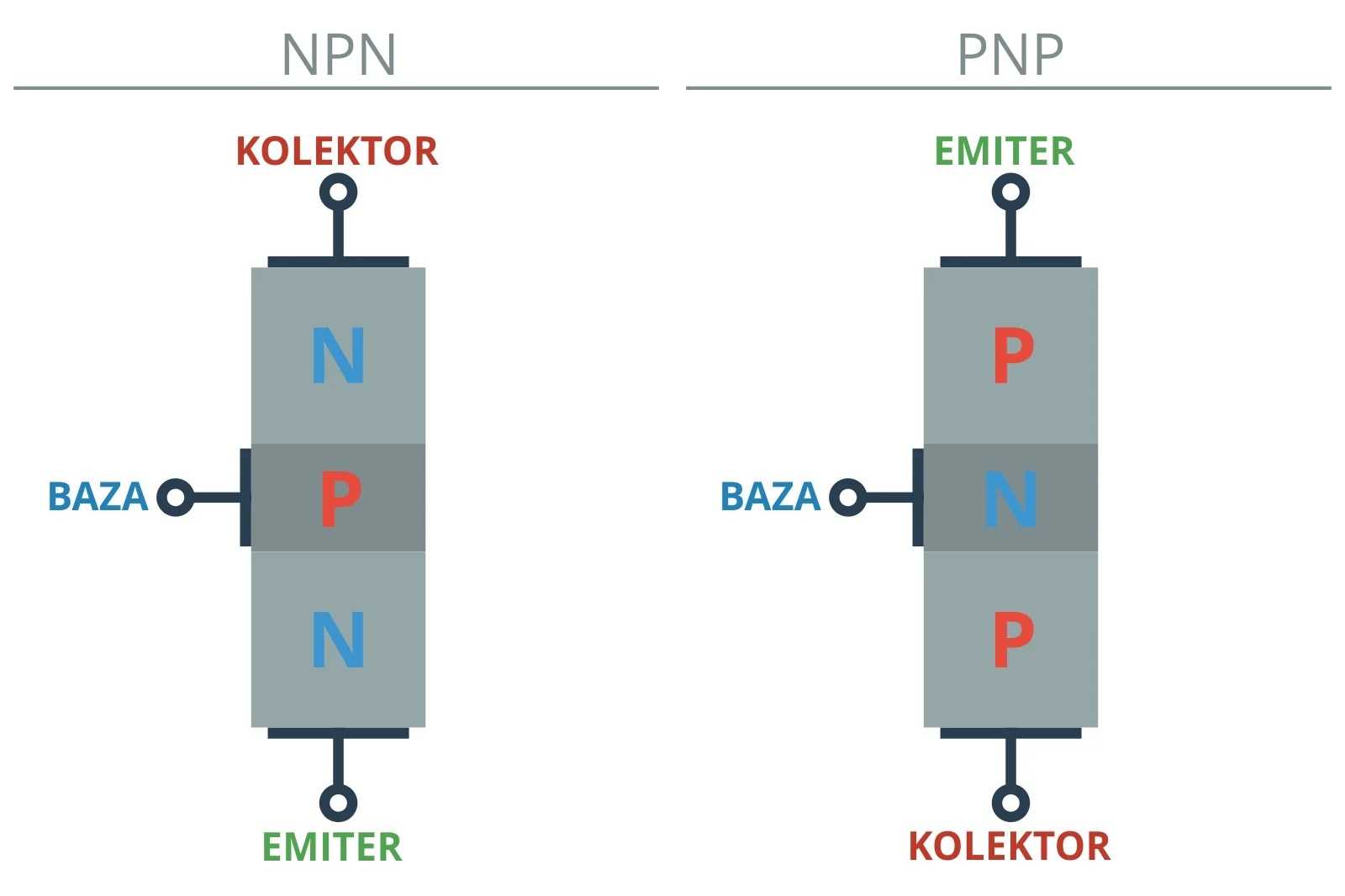

Биполярный транзистор может быть либо p-n-p, либо n-p-n в зависимости от чередования слоев полупроводника
в кристалле. В любом случае выводы называются — база, коллектор и эмиттер.
Слой полупроводника, соответствующий базе заключен между слоями эмиттера и коллектора.
Он имеет принципиально очень малую ширину.
Носители заряда движутся от эмиттера через базу — к коллектору.
Условием возникновения тока между коллектором и эмиттером является наличие свободных носителей
в области базы. Эти носители проникают туда при возникновении тока эмиттер-база. причиной которого
может являться разность напряжения между этими электродами.

Т.е. — для нормальной работы биполярного транзистора в качестве усилителя сигнала
всегда необходимо присутствие напряжения некого минимального уровня, для смещения перехода эмиттер-база в
прямом направлении.
Прямое смещение перехода база-эмиттер приоткрывая транзистор, задает
так называемую — рабочую точку режима. Для гармоничного усиления сигнала по напряжению и току используют
режим — А. В этом режиме напряжение между коллектором
и нагрузкой, примерно равно половине питающего напряжения — т. е выходное сопротивление транзистора
и нагрузки примерно равны . Если подавать теперь на переход база — эмиттер
сигнал переменного тока, СОПРОТИВЛЕНИЕ эмиттер — коллектор будет изменяться, графически повторяя
форму входного сигнала. Соответственно, то же будет происходить и с током через эмиттер к коллектору
протекающим. Причем амплитуда тока будет большей, нежели амплитуда
входного сигнала — будет происходить усиление сигнала.

Если увеличивать напряжение смещения база — эмиттер дальше, это приведет к росту
тока в этой цепи, и как результат — еще большему росту тока эмиттер — коллектор.
В конце, концов ток перестает расти — транзистор переходит в полностью открытое
состояние(насыщения). Если затем убрать напряжение смещения — транзистор закроется,
ток эмиттер — коллектор уменьшится, почти исчезнет. Так транзистор может работать
в качестве электронного ключа. Этот режим наиболее эффективен в отношении
управления мощностями, при протекании тока через полностью открытый транзистор величина падения напряжения
минимальна. Соответственно малы потери тока и нагрев переходов транзистора.

Существует три вида подключения биполярного транзистора.
С общим эмиттером (ОЭ) — осуществляется усиление как по току, так и по напряжению — наиболее
часто применяемая схема.
Усилительные каскады построенные подобным образом, легче согласуются между собой,
так как значения их входного и выходного сопротивления относительно близки, если
сравнивать с двумя остальными видами включения (хотя иногда и отличаются в десятки раз).

С общим коллектором (ОК) осуществляется усиление только по току — применяется для согласования
источников сигнала с высоким внутренним сопротивлением(импендансом) и низкоомными сопротивлениями нагрузок.
Например, в выходных каскадах усилителей и контроллеров.

С общей базой (ОБ) осуществляется усиление только по напряжению. Имеет низкое входное и высокое
выходное сопротивление и более широкий частотный диапазон. Это позволяет использовать подобное включение для согласования
источников сигнала с низким внутренним сопротивлением(импендансом) с последующим каскадом
усиления. Например — в входных цепях радиоприемных устройств.

Рекомендации по эксплуатации транзисторов

Значения большинства параметров транзисторов зависят от реального режима работы и температуры, причем с увеличением температуры параметры транзисторов могут меняться. В справочнике приведены, как правило, типовые (усредненные) зависимости параметров транзисторов от тока, напряжения, температуры, частоты и т. п.

Для обеспечения надежной работы транзисторов необходимо принимать меры, исключающие длительные электрические нагрузки, близкие к предельно допустимым. Например заменять транзистор на аналогичный но меньшей мощности не стоит, это касается не только мощностей, но и других параметров транзистора. В некоторых случаях для увеличения мощности транзисторы можно включать параллельно, когда эмиттер соединяется с эмиттером, коллектор с коллектором и база – с базой. Перегрузки могут быть вызваны разными причинами, например от перенапряжения, для защиты от перенапряжения часто применяют быстродействующие диоды.

Что касается нагрева и перегрева транзисторов, температурный режим транзисторов не только оказывает влияние на значение параметров, но и определяет надежность их эксплуатации. Следует стремиться к тому, чтобы транзистор при работе не перегревался, в выходных каскадах усилителей транзисторы обязательно нужно ставить на большие радиаторы. Защиту транзисторов от перегрева нужно обеспечивать не только во время эксплуатации, но и во время пайки. При лужении и пайке следует принимать меры, исключающие перегрев транзистора, транзисторы во время пайки желательно держать пинцетом, для защиты от перегрева.

Мы рассмотрели здесь только несколько видов транзисторов, и это лишь мизерная часть из обилия моделей электронных компонентов, представленных на рынке сегодня.

Так или иначе, вы с легкостью сможете подобрать подходящий транзистор для своих целей. Документация на них доступна сегодня в сети в виде даташитов, в которых исчерпывающе представлены все характеристики. Типы корпусов современных транзисторов различны, и для одной и той же модели зачастую доступны как SMD исполнение, так и выводное.

Для чего нужны транзисторы?

Область применение разграничена в зависимости от типа прибора — биполярный модуль или полевой. Зачем нужны транзисторы? Если необходима малая сила тока, например, в цифровых планах, используют полевые виды. Аналоговые схемы достигают показателей высокой линейности усиления при различном диапазоне питающего вольтажа и выходных параметров.

Областями установки биполярных транзисторов являются усилители, их сочетания, детекторы, модуляторы, схемы транзисторной логистики и инверторы логического типа.

Места применения транзисторов зависят от их характеристик. Они работают в 2 режимах:

• в усилительном порядке, изменяя выходной импульс при небольших отклонениях управляющего сигнала;
• в ключевом регламенте, управляя питанием нагрузок при слабом входном токе, транзистор полностью закрыт или открыт.

Вид полупроводникового модуля не изменяет условия его работы. Источник подсоединяется к нагрузке, например, переключатель, усилитель звука, осветительный прибор, это может быть электронный датчик или мощный соседний транзистор. С помощью тока начинается работа нагрузочного прибора, а транзистор подсоединяется в цепь между установкой и источником. Полупроводниковый модуль ограничивает силу энергии, поступающей к агрегату.

Сопротивление на выходе транзистора трансформируется в зависимости от вольтажа на управляющем проводнике. Сила тока и напряжение в начале и конечной точке цепи изменяются и увеличиваются или уменьшаются и зависят от типа транзистора и способа его подсоединения. Контроль управляемого источника питания ведет к усилению тока, импульса мощности или увеличению напряжения.

Транзисторы обоих видов используются в следующих случаях:

1. В цифровом регламенте. Разработаны экспериментальные проекты цифровых усилительных схем на основе цифроаналоговых преобразователей (ЦАП).
2. В генераторах импульсов. В зависимости от типа агрегата транзистор работает в ключевом или линейном порядке для воспроизведения прямоугольных или произвольных сигналов, соответственно.
3. В электронных аппаратных приборах. Для защиты сведений и программ от воровства, нелегального взлома и использования. Работа проходит в ключевом режиме, сила тока управляется в аналоговом виде и регулируется с помощью ширины импульса. Транзисторы ставят в приводы электрических двигателей, импульсные стабилизаторы напряжения.

Монокристаллические полупроводники и модули для размыкания и замыкания контура увеличивают мощность, но функционируют только как переключатели. В цифровых устройствах применяют транзисторы полевого типа в качестве экономичных модулей. Технологии изготовления в концепции интегральных экспериментов предусматривают производство транзисторов на едином чипе из кремния.

Миниатюризация кристаллов ведет к ускорению действия компьютеров, снижению количества энергии и уменьшению выделения тепла.

Описание, устройство и принцип работы полевого транзистора

Что такое биполярный транзистор и какие схемы включения существуют

Назначение, характеристики и аналоги транзистора 13001

Как собрать электрический распределительный щиток для квартиры

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Преобразователи напряжения с 12 на 220 вольт

Основные отличия двух типов биполярных транзисторов

Главным различием между ними считается то, что дырки являются основными носителями тока для транзисторов PNP, NPN-транзисторы имеют в этом качестве электроны. Поэтому полярности напряжений, питающих транзистор, меняются на обратные, а его входной ток вытекает из базы. В отличие от этого, у NPN-транзистора ток базы втекает в нее, как показано ниже на схеме включения приборов обоих типов с общей базой и общим эмиттером.

Принцип работы транзистора PNP-типа основан на использовании небольшого (как и у NPN-типа) базового тока и отрицательного (в отличие от NPN-типа) базового напряжения смещения для управления гораздо большим эмиттерно-коллекторным током. Другими словами, для транзистора PNP эмиттер является более положительным по отношению к базе, а также по отношению к коллектору.

Действительно, из нее можно увидеть, что ток коллектора IC (в случае транзистора NPN) вытекает из положительного полюса батареи B2, проходит по выводу коллектора, проникает внутрь него и должен далее выйти через вывод базы, чтобы вернуться к отрицательному полюсу батареи. Таким же образом, рассматривая цепь эмиттера, можно увидеть, как его ток от положительного полюса батареи B1 входит в транзистор по выводу базы и далее проникает в эмиттер.

По выводу базы, таким образом, проходит как ток коллектора IC, так и ток эмиттера IE. Поскольку они циркулируют по своим контурам в противоположных направлениях, то результирующий ток базы равен их разности и очень мал, так как IC немного меньше, чем IE. Но так как последний все же больше, то направление протекания разностного тока (тока базы) совпадает с IE, и поэтому биполярный транзистор PNP-типа имеет вытекающий из базы ток, а NPN-типа – втекающий.

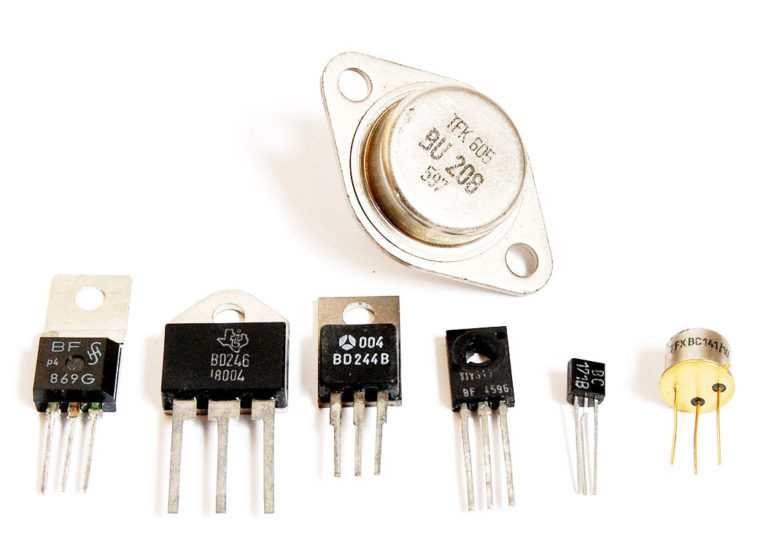

Виды транзисторов

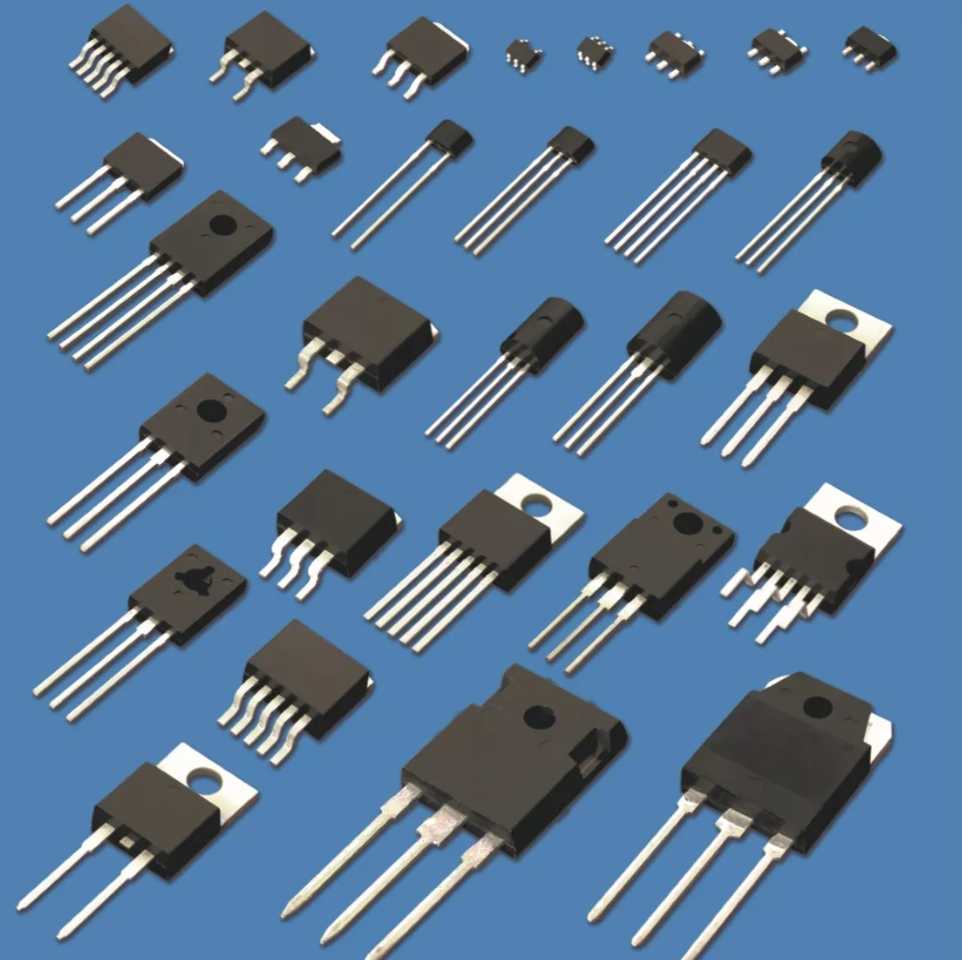

По материалу и конструкции корпуса

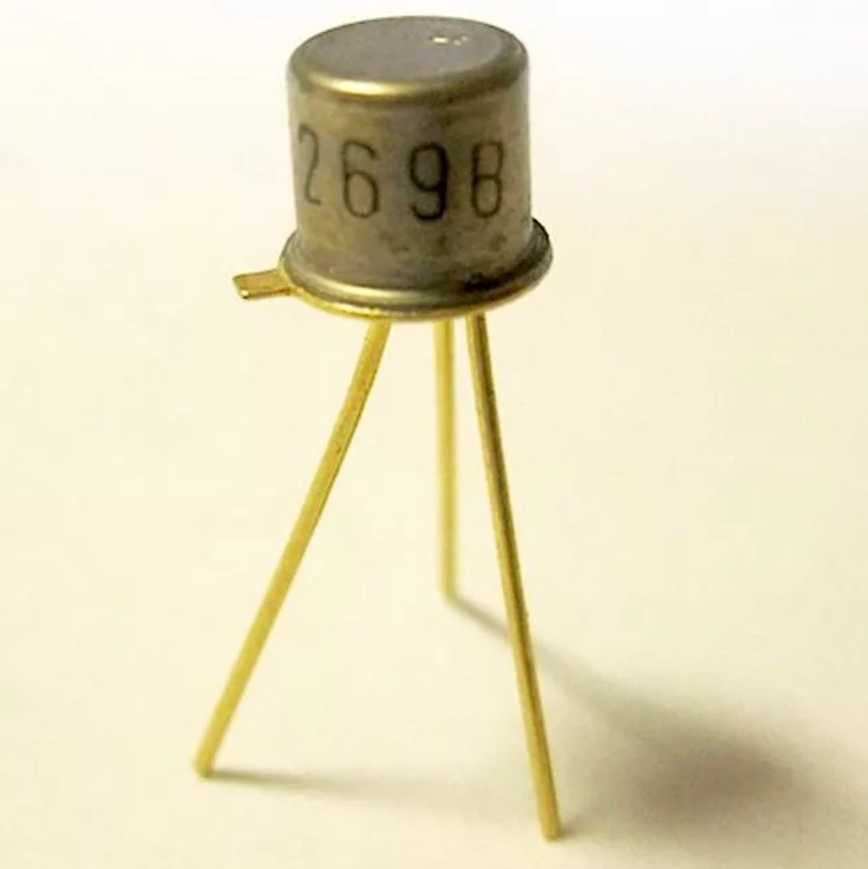

Металлический и пластмассовый корпус

Прочие типы

• Одноэлектронные транзисторы содержат квантовую точку (т. н. «остров») между двумя туннельными переходами. Ток туннелирования управляется напряжением на затворе, связанном с ним ёмкостной связью.
• Биотранзистор.

Выделение по некоторым характеристикам

Транзисторы BISS (Breakthrough in Small Signal, дословно — «прорыв в малом сигнале») — биполярные транзисторы с улучшенными малосигнальными параметрами. Существенное улучшение параметров транзисторов BISS достигнуто за счёт изменения конструкции зоны эмиттера. Первые разработки этого класса устройств также носили наименование «микротоковые приборы».

RET транзисторы

Транзисторы со встроенными резисторами RET (Resistor-equipped transistors) — биполярные транзисторы со встроенными в один корпус с кристаллом резисторами. RET — это транзистор общего назначения со встроенным одним или двумя резисторами. Такая конструкция транзистора позволяет сократить количество внешних навесных компонентов и минимизирует необходимую площадь монтажа. RET транзисторы применяются для непосредственного подключения к выходам микросхем без использования токоограничивающих резисторов.

Применение гетеропереходов позволяет создавать высокоскоростные и высокочастотные полевые транзисторы, такие как, например, HEMT.

Схемы включения транзистора

Для включения в схему транзистор должен иметь четыре вывода — два входных и два выходных. Но транзисторы почти всех разновидностей имеют только три вывода. Для включения трёхвыводного прибора необходимо один из выводов назначить общим, и, поскольку таких комбинаций может быть только три, то существуют три основные схемы включения транзистора.

Схемы включения биполярного транзистора

• с общим эмиттером (ОЭ) — осуществляет усиление как по току, так и по напряжению — наиболее часто применяемая схема;
• с общим коллектором (ОК) — осуществляет усиление только по току — применяется для согласования высокоимпедансных источников сигнала с низкоомными сопротивлениями нагрузок;
• с общей базой (ОБ) — усиление только по напряжению, в силу своих недостатков в однотранзисторных каскадах усиления применяется редко (в основном в усилителях СВЧ), обычно в составных схемах (например, каскодных).

Схемы включения полевого транзистора

Полевые транзисторы как с p-n переходом (канальные), так и МОП (МДП) имеют следующие схемы включения:

• с общим истоком (ОИ) — аналог ОЭ биполярного транзистора;
• с общим стоком (ОС) — аналог ОК биполярного транзистора;
• с общим затвором (ОЗ) — аналог ОБ биполярного транзистора.

Схемы с открытым коллектором (стоком)

«Открытым коллектором (стоком)» называют включение транзистора по схеме с общим эмиттером (истоком) в составе электронного модуля или микросхемы, когда коллекторный (стоковый) вывод не соединяется с другими элементами модуля (микросхемы), а непосредственно выводится наружу, на разъём модуля или вывод микросхемы.

Выбор нагрузки транзистора и тока коллектора (стока) при этом оставляется за разработчиком конечной схемы, в составе которой применяются модуль или микросхема. В частности, нагрузка такого транзистора может быть подключена к источнику питания с более высоким или низким напряжением, чем напряжение питания модуля/микросхемы.

Такой подход значительно расширяет рамки применимости модуля или микросхемы за счёт небольшого усложнения конечной схемы. Транзисторы с открытым коллектором (стоком) применяются в логических элементах ТТЛ, микросхемах с мощными ключевыми выходными каскадами, преобразователях уровней, шинных формирователях (драйверах) и т. п.

Реже применяется обратное включение — с открытым эмиттером (истоком). Оно также позволяет выбирать нагрузку транзистора изменением внешних компонентов, подавать на эмиттер/сток напряжение полярности, противоположной напряжению питания основной схемы (например, отрицательное напряжение для схем с биполярными транзисторами n-p-n или N-канальными полевыми) и т. п.

Основная информация о транзисторах

Транзисторы — это полупроводниковые устройства, которые обычно имеют три вывода. Корпуса различаются в зависимости от параметров и назначения компонентов. Самые популярные из них, которые вы найдете в любом комплекте с Arduino, это тип TO92. Как можно видеть на картинке, они очень маленькие:

BC556 транзистор	BC546 транзистор

Кстати, один и тот же транзистор может выпускаться в разных корпусах

Обратите на это внимание!. Транзисторы характеризуются множеством параметров, но на корпусах транзисторов они не написаны

Производители используют маркировку в виде букв и цифр (например, BC546 и BC556), а подробные сведения нужно смотреть в каталогах производителя. Информацию легко найти — достаточно ввести символ элемента в поисковике любого браузера

Транзисторы характеризуются множеством параметров, но на корпусах транзисторов они не написаны. Производители используют маркировку в виде букв и цифр (например, BC546 и BC556), а подробные сведения нужно смотреть в каталогах производителя. Информацию легко найти — достаточно ввести символ элемента в поисковике любого браузера.

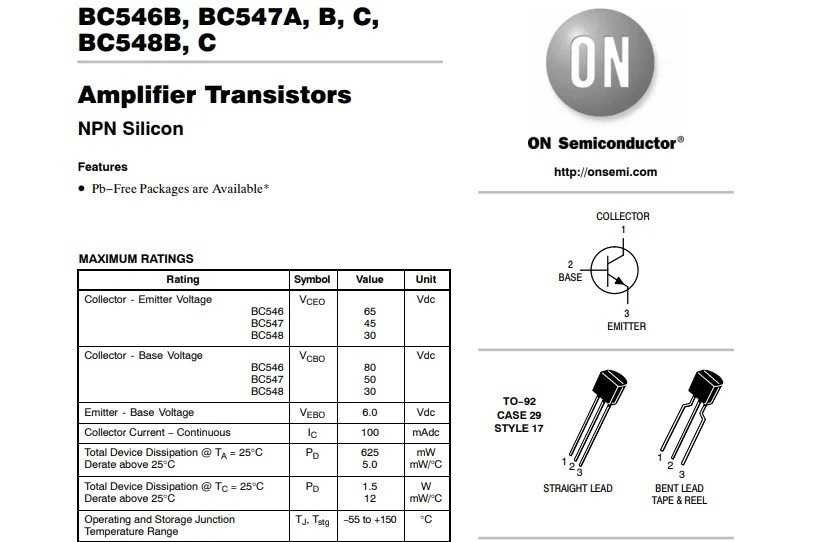

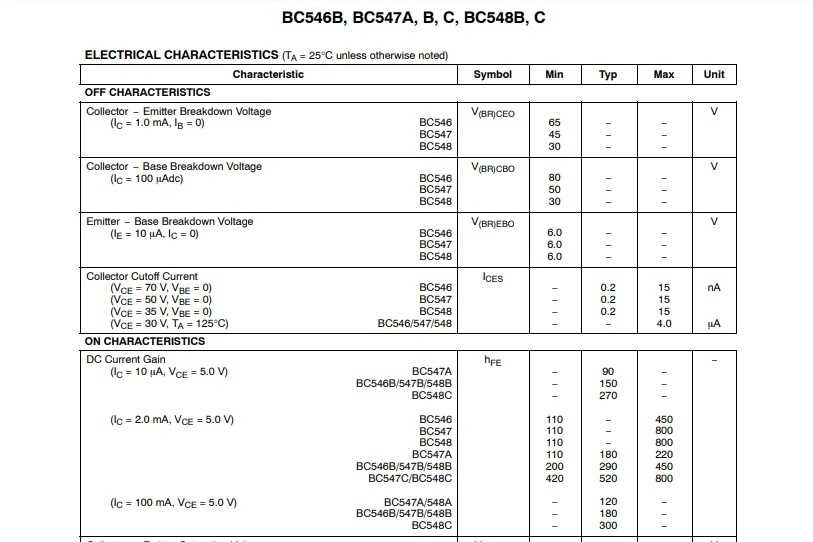

Пример фрагмента такого документа для одного из наших транзисторов:

Выдержка из документации	Выдержка из документации

Детальное обсуждение конструкции или строения транзисторов выходит далеко за рамки данной статьи. Эти знания вам не нужны, даже для применения их на практике. Отнеситесь к этой информации как к интересным фактам, к которым вы сможете вернуться, когда познакомитесь с транзисторами на практике.

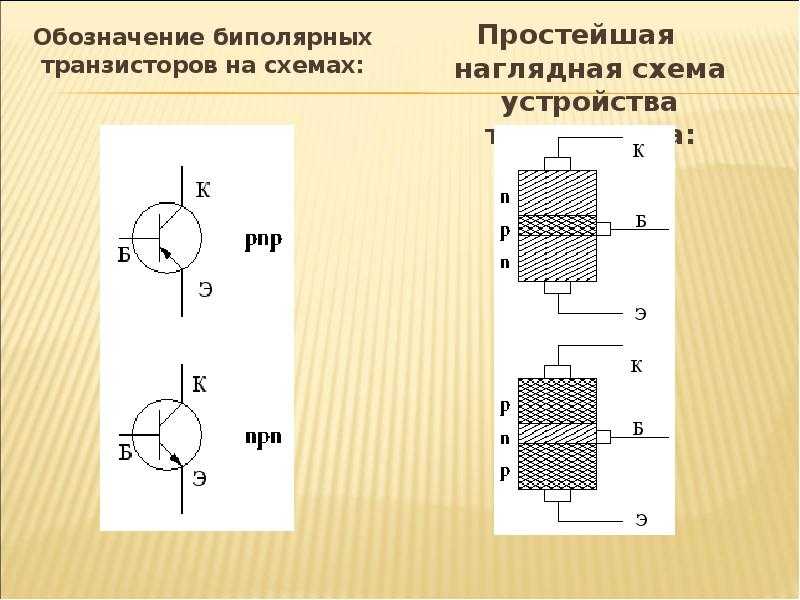

Биполярные транзисторы состоят из трех полупроводниковых слоев, к каждому из которых прикреплен один вывод. Эти слои накладываются друг на друга, образуя систему из двух так называемых разъемов (диодов). Обозначения NPN и PNP нужны для определения точки контакта полупроводников.

В биполярных транзисторах все три контакта имеют свои названия:

• эмиттер (обозначается на схемах буквой E),
• база (обозначается буквой B),
• коллектор (обозначается буквой K).

Если мы приложим небольшое напряжение к базе (по отношению к эмиттеру), электроны от эмиттера начнут двигаться к нему. Однако область базы очень тонкая, поэтому большая часть электронов попутно уйдет в область коллектора.

Если бы этот механизм был идеальным, база не могла бы захватывать электроны и через нее не протекал бы ток. К сожалению, часть электронов попадает в область базы, откуда их нужно забирать. Это вызывает небольшой нежелательный ток, протекающий через основание. Однако полезным является ток коллектора, который достигает подавляющего большинства электронов от эмиттера.

Исходя из этого уже можно сделать вывод, что транзистор является управляемым элементом: изменяя базовый ток, то есть количество разряженных электронов, мы регулируем ток коллектора. Отношение этих двух токов и есть коэффициент усиления по току, обозначаемый греческой буквой β (бета) — эта величина не имеет единицы измерения:

β = ток коллектора / ток базы ,записывается как: β = I C / I B

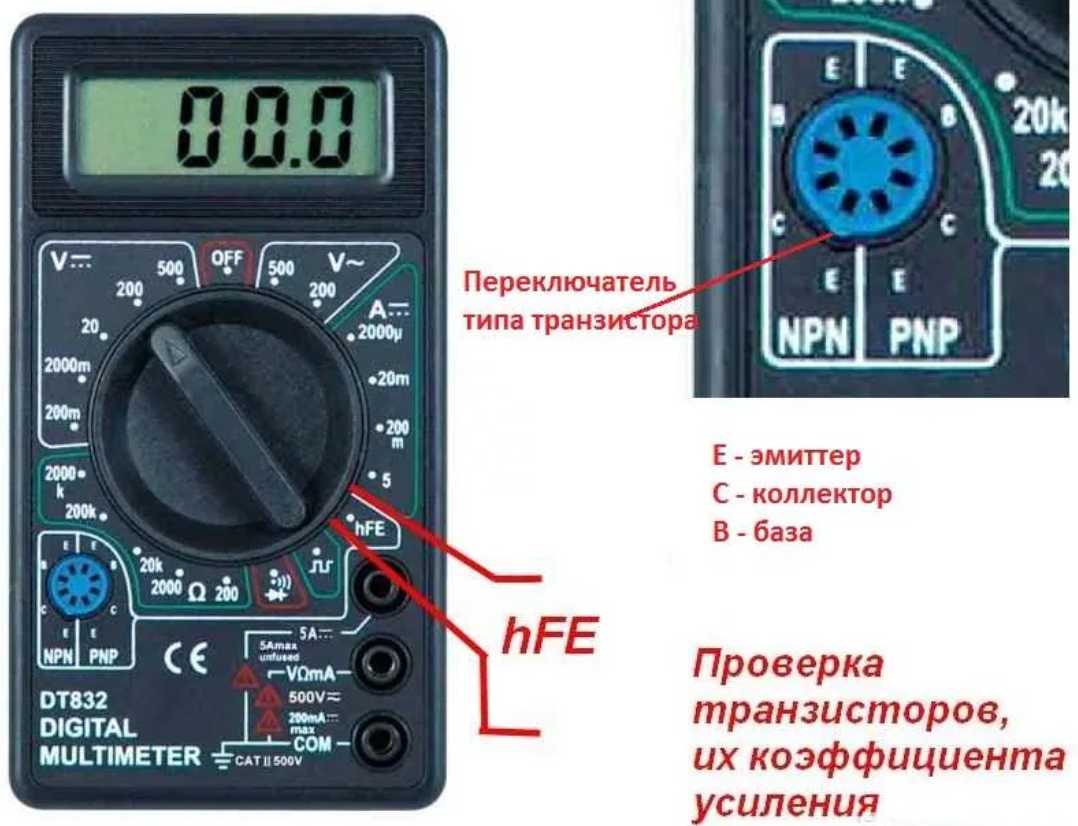

В ходе экспериментов мы рассчитаем это значение усиления, и тогда, вам будет проще все это понять и запомнить.

Применение транзисторов в жизни

Транзисторы применяются в очень многих технических устройствах. Самые яркие примеры:

1. Усилительные схемы.
2. Генераторы сигналов.
3. Электронные ключи.

Во всех устройствах связи усиление сигнала необходимо. Во-первых, электрические сигналы имеют естественное затухание. Во-вторых, довольно часто бывает, что амплитуды одного из параметров сигнала недостаточно для корректной работы устройства. Информация передаётся с помощью электрических сигналов. Чтобы доставка была гарантированной и качество информации высоким, нам необходимо усиливать сигналы.

Транзисторы способны влиять не только на амплитуду, но и на форму электрического сигнала. В зависимости от требуемой формы генерируемого сигнала в генераторе будет установлен соответствующий тип полупроводникового прибора.

Электронные ключи нужны для управления силой тока в цепи. В состав этих ключей входит множество транзисторов. Электронные ключи являются одним из важнейших элементов схем. На их основе работают компьютеры, телевизоры и другие электрические приборы, без которых в современной жизни не обойтись.

Биполярный транзистор

Полупроводниковое устройство состоит из трех разных по проводимости слоев, к каждому из которых подсоединены проводящие контакты.

По степени электропроводности коллекторный, базовый и эмиттерный слой отличаются мало, но при производстве подвергаются разному уровню легирования:

• Первый легируется слабо, что дает возможность повысить коллекторный вольтаж.
• В эмиттерный добавляют много примесей при изготовлении. Объем обратного пробойного напряжения не становится критичным, т. к. приборы функционируют с прямосмещенным переходом. Усиленное легирование дает повышенную инжекцию вторичных зарядоносителей в базовый слой.

Как работает

Зарядные носители передвигаются к коллектору сквозь тонкий базовый слой. Средняя прослойка отделена от верхнего и нижнего p-n переходами.

Особенности функционирования:

• Ток проходит сквозь транзистор, если зарядные носители инжектируются посредством p-n перехода в базовую прослойку из эмиттерной.
• В результате снижается потенциальная преграда при подаче прямого смещения.
• В базовой прослойке инжектируемые заряды — не основные носители, поэтому ускоряются и поступают в другие p-n переходы к коллекторному пласту от базовой прослойки.
• В базе заряды распространяются под действием диффузии или электрического поля.

Схема включения

Для установки в схему у транзистора есть три вывода. При подключении один контакт определяют, как общий.

Различают схемы подсоединения:

• С совместным эмиттером. Часто используемая схема усиливает ток и напряжение (отмечается наибольшее повышение мощности). Входной импульс поступает на базовый слой со стороны эмиттера, снимается — с коллектора и инвертируется.
• С совместным коллектором. Повышается только электроток, коэффициент усиления вольтажа равен 1, сопротивление на входе высокое, а на выходе маленькое. Подключение поддерживает большой промежуток усиливаемых частот.
