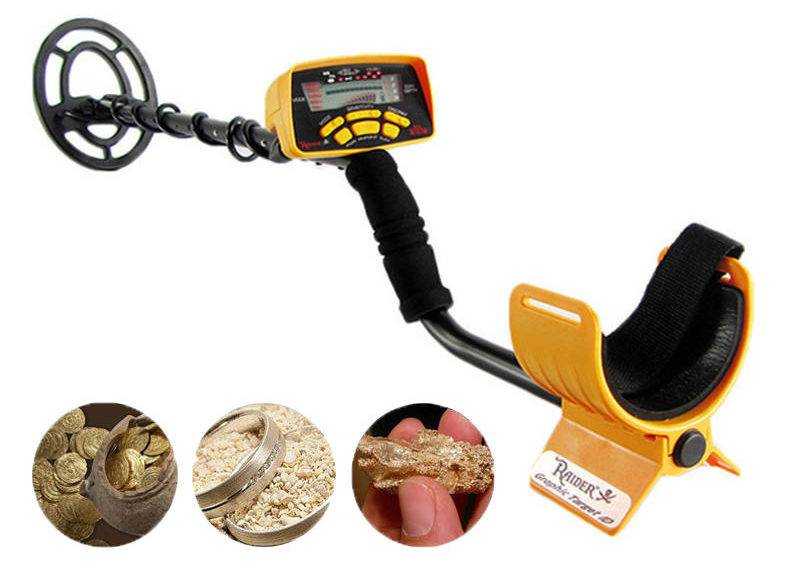

Рейтинг топ-14 самых лучших металлоискателей по глубине поиска: обзор бюджетных и профессиональных моделей

Обзор детекторов для проверки драгметаллов и их цена

Для сравнения мы возьмем три модели — две отечественного и одну — иностранного производства.

Это:

1. «Призма-М» производства ГК «Гранат».
2. Детектор золота «ДеМон-Ю» производства «Ультрамаг».
3. «GoldXpert» производства японской компании

Анализатор «Призма-М» от петербуржской группы является профессиональным устройством, рекомендованным для государственных пробирных палат, таможенных постов, ломбардов и т. д.

Принцип действия — рентгенофлуоресцентный.

Тип — стационарный, переносного типа.

Чтобы просканировать изделие, необходимо положить его в специальную камеру прибора.

Полная масса — 11 кг. Время работы от аккумулятора — до 2 ч. Большое количество режимов обеспечивает гибкость настройки изделия.

Стоимость предоставляется по запросу. Ориентировочно – в пределах 100 000 рублей.

Детектор«ДеМон-Ю» — это портативный прибор для определения пробы золота и других драгметаллов, работающий по электрохимическому принципу. Комплектуется электродами, щупом-датчиком и емкостью с электролитом.

Прибор способен распознать золото, серебро, палладий и платину самых распространенных проб. Имеет 2 основных рабочих программы — для металлов белого и желтого цвета.

По характеристикам это — тестер, который предназначен только для определения подлинности пробы ювелирного изделия. Его точный химический состав не показывается.

Стоимость — 21 000 рублей.

Прибор для проверки золота и не только «GoldXpert» — профессиональное оборудование японского производства, использующий метод спектроскопии.

Определяет элементы от серебра до иридия и осмия, и большое количество других, в том числе:

• медь;
• железо;
• цинк;
• свинец;
• марганец;
• никель;
• кобальт и другие.

Конструктивно и по габаритам и массе схож с прибором «Призма-М». Стоимость также предоставляется по запросу и примерно сопоставима с ценой отечественного аналога.

Простой металлоискатель на транзисторах

Принцип работы металлоискателя сводится к тому, что при приближении металлического предмета к катушке индуктивности генератора — основного узла прибора — частота генератора изменяется. Чем ближе предмет и чем он больше, тем сильнее его влияние на частоту генератора.

А теперь рассмотрим конструкцию простого металлоискателя собранного на двух транзисторах. Схема металлоискателя представлена на рис.1. Генератор выполнен на транзисторе VT1 по схеме емкостей трехточки. Генерация образуется из-за положительной обратной связи между эмиттерной и базовой цепями транзистора. Частота генератора зависит от емкости конденсаторов С1-С3 и индуктивности катушки L1. При приближении катушки к металлическому предмету индуктивность ее изменяется- увеличивается, если металл ферромагнитный, например железо, и уменьшается, если металл цветной- медь, латунь.

Но как проследить за изменением частоты? Для этого служит приемник, собранный на втором транзисторе. Это тоже генератор, собранный, как и первый, по схеме емкостной трехточки. Частота его зависит от емкости конденсаторов С4-С6 и индуктивности катушки L2 и не намного отличается от частоты первого генератора. Нужную разность частот подбирают подстроечником катушки. Кроме того, каскад на транзисторе VT2 совмещает в себе и функцию детектора, выделяющего колебания низкой частоты поступающих на базу транзистора высокочастотных колебаний. Нагрузкой детектора являются головные телефоны BF1; конденсатор С1 шунтирует нагрузку для колебаний высокой частоты. Колебательный контур приемника индуктивно связан с контуром генератора, поэтому в коллекторной цепи транзистора VT2 протекают токи частотой обоих генераторов, а также ток разностной частоты, иначе говоря, частоты биения. Если, к примеру, частота основного генератора 460 кГц, а частота генератора приемника 459 кГц, то разностная составит 1кГц, т. е. 1000Гц. Этот сигнал и слышен в телефонах. Но стоит приблизить поисковую катушку L1 к металлу, как частота звука в телефонах изменится- в зависимости от вида металла она или понизится, или станет выше.

Вместо указанных на схеме подойдут П401, П402 и другие высокочастотные транзисторы. Головные телефоны- высокоомные ТОН-1 или ТОН-2, но их капсюли нужно включать параллельно, чтобы общее сопротивление составило 800. 1200 Ом. Громкость звука в этом случае будет несколько выше. Резисторы- МЛТ-0,25, конденсаторы- КЛС-1 или БМ-2. Катушка L1 представляет собой прямоугольную рамку размерами 175х230 мм, состоящую из 32 витков провода ПЭВ-2 0.35 (подойдет провод ПЭЛШО 0.37).

Конструкция катушки L2 показана на рисунке 2. В двух бумажных цилиндрических каркасах 6 размещены отрезки стержня диаметром 7 мм из феррита 400НН или 600НН: один (1) длинной 20. 22мм, закрепленный постоянно, другой (2)-35. 40мм (подвижный- для подстройки катушки). Каркасы обернуты бумажной лентой 3, поверх которой намотана катушка L2 (5)-55 витков провода ПЭЛШО (можно ПЭВ-1 или ПЭВ-2) диаметром 0,2мм. Выводы катушки закреплены резиновыми колечками 4. Источники питания- батарея 3336, выключатель SA1- тумблер, разъем Х1- двухгнездая колодка.

Транзисторы, конденсаторы и резисторы смонтированы на плате (рис.3) из изоляционного материала. Плату соединяют с катушками, батареей питания, выключателем и разъемом, многожильным проводом в изоляции. Плату и остальные детали размещают в фанерном клееном футляре размерами 40х200х350 мм. Катушку L1 прикрепляют ко дну футляра, а внутри катушки на расстоянии 5. 7 мм от ее витков размещают катушку L2. Рядом с этой катушкой крепят плату. Разъем и выключатель прикрепляют снаружи к боковой стенке футляра. Сверху к футляру крепят (желательно на клею) деревянную ручку примерно метровой длинны.

Налаживание металлоискателя начинают с измерения режимов работы транзисторов. Включив питание, измеряют напряжение на эмиттере первого транзистора (относительно общего провода- плюса питания)- оно должно быть 2.1В. Точнее это напряжение можно подобрать резистором R2. Затем измеряют напряжение на эмиттере второго транзистора — оно должно быть 1 в (устанавливают точнее подбором резистора R4). После этого медленным перемещением подстроечного сердечника катушки L2 добиваются появления в головных телефонах громкого чистого звука низкой частоты.

Приближая к поисковой катушке консервную банку, фиксируют начало изменения тона звучания. Как правило, это происходит на расстоянии 30. 40 см. Более точной подстройкой частоты второго генератора добиваются наибольшей чувствительности прибора.

Простые детекторы металла из готовых электроприборов

• Самодельный металлоискатель из сотового телефона — не что иное, как миф. Модернизировать его электрическую схему дома невозможно, и технически невозможно заставить обычный сотовый телефон работать как металлоискатель.

• Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:

  Поисковая катушка намотана проводом 0,5 мм²: 16 витков по 12 см. Когда металлический объект входит в зону покрытия, приемник, настроенный на диапазон MW / LW, изменит тон звука.

• На самом деле делать металлоискатель из магнита необязательно. Достаточно поднести к месту, где находится металлический предмет, мощный неодимовый магнит и физически ощутить силу притяжения. Очевидно, он работает только с металлами, которые обладают ферромагнитными свойствами (железо, сталь).

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Как правильно пользоваться металлоискателем

В первую очередь — а не потом, как любят делать русские люди — прочтите инструкцию. Мало того, что она подскажет, она убережёт. Например, от включения металлоискателя в квартире, напичканной металлом и моментальным выходом его из строя по перегрузке.

Настройка оборудования

Считаем, что с моделью металлоискателя для золота определились и выбрали, например, Minelab Safari или Fisher F75 SE.

В первую очередь разбираемся с отстройкой от грунта. Если надо, откачиваем. Если нет — включаем автомат.

Следующий шаг — настройка чувствительности — по максимуму, но так, чтобы не было ложных срабатываний. Или почти не было.

Далее настраиваем дискриминацию. Исключаем чёрный металл. Если хотим только и исключительно золото, можно вырезать и сегменты правее, кроме самого правого — он работает всегда.

Если у металлоискателя есть трешхолд — пороговый звук — обязательно настраиваем и его. Часто мелочь не даёт чёткого сигнала, а лишь прерывает трешхолд — опытному кладоискателю такое прерывание расскажет больше, чем новичку голосящий во всю глотку динамик.

Кстати, если рассматривать универсальные решения, то на ум сразу приходят польские новинки — Rutus Argo NE и Rutus Alter 71. Вот уж где работа с трешхолдом выполнена идеально.

Где надо начинать искать золото

Если Клондайк недостижим и даже на Колыму не очень хочется, кладоискатель может попробовать себя в поисках золота в местах массового скопления людей на природе.

На общественных пляжах

На сайте есть материал о том, как правильно искать ювелирку на пляжах. Не будем повторяться, просто заметим, что люди странные — почему бы не оставить ювелирку дома или в гостинице?

Пляжный Коп с Металлоискателем.

Напомним, что не на всех пляжах можно вот так пройтись, небрежно помахивая металлодетектором. Читаем статью, готовимся и по юридическим аспектам.

Смотрим ролик канала Поиск золота- Aleksey Schwarz. Вот такая золотая ювелирка попадается на пляжах.

Звуки

Если же перед кладоискателем стоит цель найти конкретные изделия из золота, то чаще всего на эти ювелирные изделия металлоискатель реагирует низкой или средней тональностью. Именно поэтому при использовании прибора не стоит выбрасывать из поиска ненужные сегменты дискриминации. Чтобы это сделать, нужно хорошо изучить устройства.

Для начала нужно провести несколько тестов при помощи предметов из различных металлов, настраивая при этом металлоискатель на разные режимы. Этот легкий и достаточно хитрый способ поможет получить максимальную отдачу от использования агрегата для поисков.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.

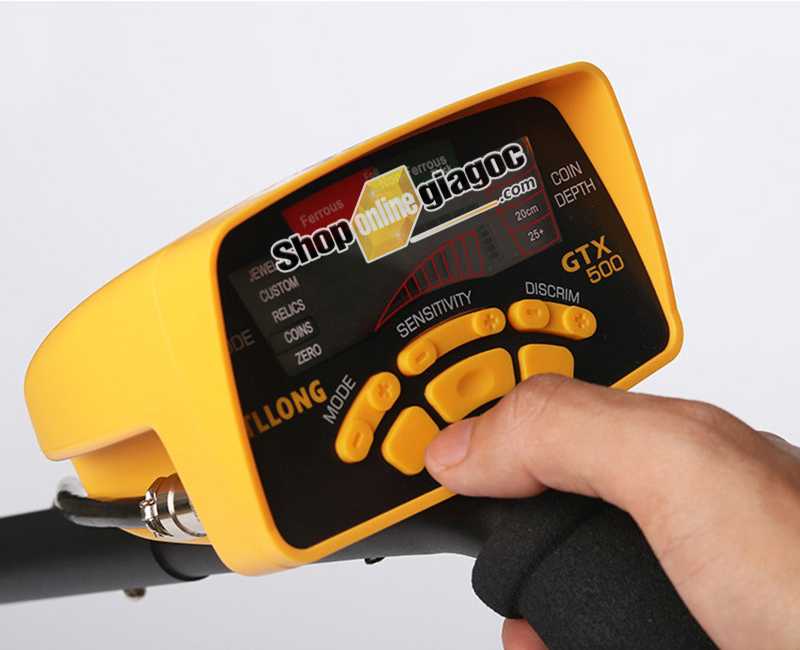

5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Простой металлоискатель на четырех транзисторах. Схема

Главная » Бытовая электроника » Простой металлоискатель на четырех транзисторах. Схема

Хотите стать охотником за сокровищами? За счет тонких изменений частоты эта конструкция транзисторного металлоискателя способна обнаруживать монеты на глубине до 10 сантиметров.

Устройство может обнаруживать банку из-под газировки на глубине до 15 см и металлические трубы на еще большем расстоянии.

Металлоискатель питается от двух последовательно соединенных батарей по 9 В. Схема достаточно экономичная в плане питания — потребляет примерно 9 мА при 18 В.

Конструкция транзисторного металлоискателя состоит из четырех частей:

1. На транзисторе VT1 построен осциллятор, частота которого определяется индуктивностью катушки L1.
2. На транзисторе VT2 выполнен опорный генератор, частота которого задается емкостью C6.
3. На транзисторе VT3 собран микшер, который объединяет сигналы с выходов VT1 и VT2.
4. На транзисторе VT4 построен простой усилитель.

Катушка L1 должна иметь индуктивность 100 мкГн. Катушка намотана на каркас диаметром 10 см и содержит 22 витка медного провода диаметром примерно 0,6мм.

Индуктивность поисковой катушкой вместе с кабелем составляет примерно126 мкГн. Для правильной работы необходимо использовать аудиокабель.

Резонансная частота:

F = 1 / (2π * SQR (L1 * C)).

Конденсатор 1 нФ (C3) соединенный последовательно с 10 нФ (C4) и плюс 56 пФ (C2) дает общую емкость 965 пФ. При такой емкости резонансная частота составит 456 кГц, когда рядом с поисковой катушкой L1 нет металлических предметов.

Генератор, построенный на транзисторе VT2, является опорным генератором. Его частоту можно подстроить, изменяя емкость конденсатора C6. Частота должна быть в пределах 2 кГц от выходной частоты VT1. Чтобы получить этот результат, вам, возможно, придется подобрать также емкость конденсатора C8.

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно. ..

Подробнее

Обратите внимание, что частота колебаний VT1 очень чувствительна к паразитной емкости. Выходной сигнал генератора на VT1 будет изменяться примерно на 70 Гц при каждом изменение паразитной емкости на 1 пикофарад

Микшер на транзисторе VT4 объединяет сигналы с обоих генераторов (на VT1 и VT2). Когда металлический объект приближается к поисковой катушке, индуктивность L1 уменьшается. Это приводит к увеличению частоты колебаний на VT1.

Выходной сигнал микшера представляет собой сумму и разность двух сигналов:

Fosc + Fref и | Fosc – Fref | ,

где «| x |» означает «абсолютное значение x»

Предположим, что если Fref = 500 кГц и Fosc = 501 кГц, то выход микшера будет 1 кГц и 1001 кГц. Если Fref = 500 кГц и Fosc = 499 кГц, то выходной сигнал составит 1 кГц и 999 кГц.

Частоты, выдаваемые микшером, поступают на транзисторный усилитель (VT3) с высоким входным сопротивлением. Выход с VT3 через разделительный конденсатор поступает на регулятор громкости R16.

Наушники, используемые в этом металлоискателе, должны иметь высокий импеданс. Здесь будут хорошо работать керамические наушники, имеющие импеданс около 20 МОм.

Обратите внимание, что в наушники отправляются обе частоты микшера: верхние и нижние. Наушники шунтирует более высокую частоту на землю, действуя как фильтр нижних частот

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Отправить сообщение об ошибке.

Инструкция по созданию простого пляжного металлоискателя

Это совокупность, которая поможет вам найти монеты или украшения на том же пляже (например, потерянную серьгу). В этом устройстве всего одна микросхема — таймер NE555N, а также катушка и несколько радиоэлементов. Если посчитать общую стоимость устройства, то можно уложиться в 300-400 рублей.

Что вам нужно:

• выключатель;
• плотный картон, клей;
• 2 конденсатора 2,2 мкФ, 16 В;
• аккумуляторный блок;
• аккумулятор на 9 вольт;
• электромеханический излучатель звука;
• сопротивление 47 кОм;
• около 100 м медного провода диаметром 2 мм.
• фрагмент контактной макетной платы;
• микросхема NE555N;

Делаем устройство своими руками по схеме.

1. Самое сложное в устройстве — это катушка. По расчетам, катушка диаметром 90 мм имеет 260 витков медного провода диаметром 2 мм. В этом случае его индуктивность будет равна 10 миллигенри. Катушка наматывается очень аккуратно, по очереди. А чтобы исключить раскручивание проводов, обмотка сверху обматывается белой изолентой. А если вы хотите построить катушку большего размера (чтобы увеличить дальность обнаружения устройства), вы можете использовать онлайн-калькуляторы для расчета.
2. Все электрические компоненты должны быть размещены на макете. Подключения производятся самым обычным проводом, пайка платы займет не более 15 минут. Размер доски где-то похож на спичечный коробок.
3. Ручка металлоискателя может быть изготовлена ​​из картона, в ручку устанавливаются печатная плата, выключатель и аккумулятор. Для этого понадобится плотный картон, а фиксация будет на обычном ПВА. Клей сохнет, в картоне просверливаются отверстия для ниток и доски. Поисковая катушка крепится к ручке горячим клеем.

Металлоискатель готов, осталось только научиться им пользоваться. Пока рядом с катушкой нет металла, излучатель звука будет издавать звуковой сигнал с той же частотой. Если появится металл, высота звука будет выше. Так, с таким искателем дальность обнаружения крупной монеты может достигать 7 см.

с использованием таймера 555 IC

Металлоискатель можно найти в аэропортах, театрах и других общественных местах. Они используются для безопасности людей, чтобы обнаружить кого-либо, несущего металл (оружие и т. Д.). В этом проекте мы собираемся спроектировать простую схему металлоискателя . Существует очень много конструкций металлоискателей, но большинство из них имеют сложную конструкцию, поэтому здесь мы собираемся разработать простую схему металлоискателя с использованием 555 таймера IC.

Прежде чем идти дальше, мы должны понять концепцию цепей индуктивности и RLC.Давайте сначала поговорим о катушках индуктивности. Индукторы — это не что иное, как катушки из эмалированной медной проволоки разных форм и размеров. На основании различных параметров рассчитывается индуктивность индуктора. По всем этим параметрам нас интересует сердечник на индуктивности, так как в зависимости от сердечника значение индуктивности резко меняется.

На рисунке ниже вы можете видеть индукторы с воздушной сердцевиной. В этих индукторах не будет твердого сердечника. Это в основном катушки, оставленные в воздухе.Средой потока магнитного поля, генерируемого индуктором, является ничто или воздух. Эти катушки индуктивности имеют очень меньшее значение.

Эти катушки индуктивности используются, когда нужны значения нескольких микрон Генри. Для значений, превышающих несколько милли, они не подходят. На рисунке ниже вы можете увидеть индукторы ферритового сердечника,

Когда катушка индуктивности наматывается на сердечник, может быть ферритовый или железный сердечник, индуктивность катушки чрезвычайно возрастает.Эта величина намного больше, чем у воздушной сердцевины одинакового размера и формы.

Теперь для цепи RLC, как показано на рисунке, реактивное сопротивление или полное сопротивление между клеммами «a» и «c» зависит от значений L и C, если частота применяемого сигнала постоянна.

Таким образом, если значение индуктивности изменяется, значение реактивного сопротивления или сопротивления изменяется. Как эти две концепции используются вместе для схемы металлоискателя , объясняется в рабочем разделе этого проекта.

Компоненты схемы

• +9 напряжение питания
• 555 IC
• 47 кОм резистор
• 2,2 мкФ конденсатор (2 шт.)
• Динамик (8 Ом)
• 170Поворот катушки диаметром 10 см (любой датчик подойдет)

Принципиальная схема и рабочая

На рисунке показана принципиальная схема металлоискателя . Таймер 555 IC здесь действует как генератор прямоугольных импульсов и генерирует импульсы с частотами, слышимыми для человека.Конденсатор между контактами 2 и 1 не следует заменять, так как он необходим для генерации слышимых частот.

В цепи имеется цепь RLC, образованная резистором 47 К, конденсатором 2,2 мкФ и индуктором 150 Вт. Эта схема RLC является частью обнаружения металла. Теперь, как упоминалось ранее в предыдущем разделе, индуктор с металлическим сердечником имеет более высокое значение индуктивности по сравнению с воздушным сердечником.

Помните, что намотанная здесь катушка имеет воздушную сердцевину, поэтому, когда металлическая деталь подносится к катушке, металлическая деталь действует как сердечник для индуктора с воздушной сердцевиной.Благодаря тому, что этот металл действует как сердечник, индуктивность катушки изменяется или значительно увеличивается. При этом внезапном увеличении индуктивности катушки общее реактивное сопротивление или полное сопротивление цепи RLC изменяется в значительной степени при сравнении без металлического куска.

Сначала при отсутствии металлического предмета сигнал, подаваемый на динамик, вызывает некоторый слышимый звук. Теперь с изменением реактивного сопротивления в цепи RLC сигнал, передаваемый на динамик, больше не будет таким, как прежде, из-за этого звук, производимый динамиком, будет отличаться от первого.

Таким образом, всякий раз, когда металл приближается к катушке, импеданс RLC изменяется, что приводит к изменению сигнала, что приводит к изменению звука, генерируемого в динамике. Вы также можете проверить этот металлоискатель на основе Arduino.

Выбираем хороший металлоискатель

От снаряжения зависит многое, например современные металлодетекторы способны определять на глубине из какого металла сделана находка: серебряная, золотая, а может быть медная монета. Но даже самый дорогой прибор не заменит опыт и интуицию. Копатели, которые уже десяток лет находятся в поиске, только по одному звуковому сигналу способны определить ценность залежи.

Металлоискатель вещь не самая дешевая. Поэтому к выбору инвентаря необходимо подходить со всей серьёзностью. Лучше всего один раз купить и наслаждаться поиском клада на протяжении нескольких лет. Все приспособления для поиска монет и прочих залежей делят на три группы:

1. Устройства с функцией подводного поиска. Водонепроницаемый корпус и наличие различных функций, которые значительно облегчают поиск клада под водой, делают это устройства уникальным в своём сегменте. Но стоит отметить, что такие приспособления достаточно дорогие.
2. Грунтовый металлоискатель. Самый распространённый вид устройства среди копателей. Широкий ассортимент позволяет выбрать модель с различным набором функций, которые способны удовлетворить различные потребности начинающих и опытных кладоискателей.
3. Устройства для глубокого поиска. Обычному охотнику за сокровищами такое приспособление будет ни к чему. Ведь оно предназначено для поиска крупногабаритных залежей на достаточно большой глубине.

Помните, что цена не говорит о безукоризненном качестве. Для поиска монет и прочих исторических вещей, которые затаились глубоко в земле, достаточно обычного грунтового металлоискателя. Многие кладоискатели сочетают наземные поиски с подводными. В таком случае придется обзавестись двумя устройствами: грунтовым и подводным металлоискателем.

Для поиска монет лучше приобрести два металлоискателя — грунтовый и подводный
