Варистор: что это такое

Как проверить варистор: используем мультиметр и другие способы

Варистор является разновидностью полупроводникового резистора с функцией предохранителя защищаемой цепи. Принцип работы варистора основан на резком и быстром уменьшении его электрического сопротивления при повышении напряжения на контактах. Отсюда следует параллельный способ подключения прибора к тому участку схемы, который необходимо шунтировать.

В штатном режиме варистор бездействует – он необходим при пиковых всплесках напряжения, которое может вывести из строя защищаемую схему. Рост разницы потенциалов приводит к протеканию тока через варистор, избыточная энергия выделяется прибором в тепловом виде. Внешне типичный варистор выглядит как таблетка с двумя усиками-выводами и похож на конденсатор, отличаясь от него по нанесенной маркировке.

Основные параметры и маркировка варисторов

Данный тип полупроводниковых приборов выпускается в двух разновидностях. Низковольтные варисторы срабатывают на напряжение в диапазоне от 3 до 200 Вольт, они применяются в бытовой аппаратуре. Высоковольтные способны реагировать на напряжение до 20 000 Вольт и используются в промышленности.

По маркировке прибора можно понять не только его назначение (и отличить от конденсатора), но и получить представление об основных характеристиках.

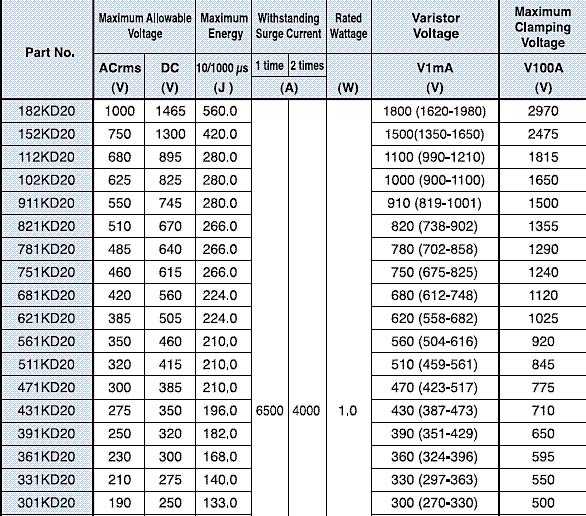

Например, варистор с надписью 20d421k имеет диаметр 20 миллиметров, пороговое напряжение открытия в 420 Вольт, а буква k обозначает допустимое отклонение данного напряжения, равное 10 %. То есть этот прибор может сработать уже при подаче 378 Вольт на его контакты (420 – 42).

На электрических схемах варистор обозначается аббревиатурой znrX, где X – количество приборов на данном участке схемы.

Проверка варистора – осмотр, омметр и мультиметр

При срабатывании данного полупроводникового прибора происходит значительное выделение тепла и варистор может сгореть. Это происходит при большом значении пикового напряжения, при его длительной подаче либо при сочетании обоих факторов.

Способов проверки варистора на дальнейшую работоспособность существует несколько:

Внешний осмотр. Его не стоит отвергать, так как многие современные схемы плотно упакованы, и нарушение целостности внешней оболочки прибора легко не заметить. Любые трещины, вспучивания или потемнения на корпусе варистора сигнализируют о его выходе из строя. Прозвон с помощью мультиметра. Достоверно проверить варистор на исправность мультиметром прямо на плате невозможно — придется выпаивать как минимум один контакт

Важно провести измерение в обоих направлениях, поменяв щупы местами друг с другом. Селектор режимов мультиметра необходимо установить на ячейку «проверка диодов», обычно рядом с ней нарисован символ диода и значок акустической индикации

Целый варистор не прозванивается ввиду своего значительного сопротивления. Измерение омметром либо мегаомметром. Следует установить омметр на максимальное значение, в большинстве бытовых приборов таковым является 2 МегаОма. На шкале они могут быт обозначены как 2000К или 2M. В теории измеренное сопротивление должно быть бесконечным, на практике омметр может показать значение сопротивления исправного варистора в 1,5…2 МегаОма. Если прозванивать варистор мегаомметром, важно установить правильное значение напряжения на его выводах. В мощных измерительных приборах оно может быть выше, чем пороговое напряжение открытия варистора. Проще говоря, полупроводниковый предохранитель можно сжечь в процессе проверки.

На практике использование мультиметра для диагностики исправности варисторов встречается не столь часто, так как в большинстве случаев достаточно внешнего осмотра

При замене сгоревшего предохранителя следует обратить внимание на технические характеристики его предшественника, иначе новый варистор выйдет из строя значительно быстрее либо не выполнит свою шунтирующую функцию и допустит повреждение целого электронного блока

Варистор. Принцип и применение

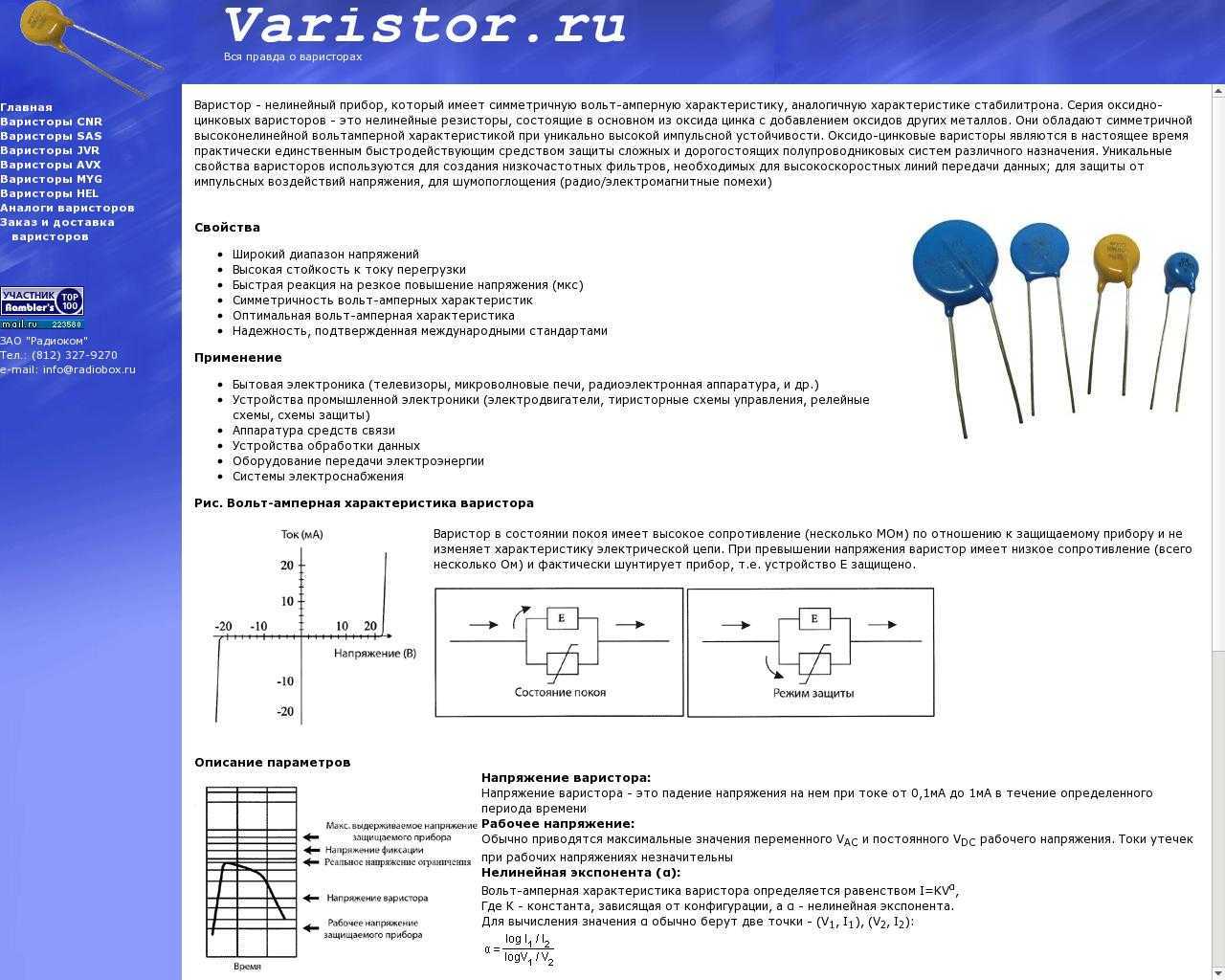

Варистор Варисторы – это пассивные, биполярные, полупроводниковые приборы, которые используются для обеспечения защиты электрических и электронных схем. В отличие от предохранителя или автоматического выключателя, который обеспечивает защиту по току, варистор обеспечивает защиту от перенапряжения стабилизированным напряжением, подобно стабилизированному диоду.

Слово “варистор” является аббревиатурой и комбинацией слов “Варистор – переменный резистор”, резистор с переменным сопротивлением, которое, в свою очередь, определяет режим его работы. Его буквальный перевод с английского (переменный резистор) может ввести в некоторое заблуждение – сравнение с потенциометром или реостатом.

Однако, в отличие от потенциометра, сопротивление которого можно изменить вручную, варистор изменяет свое сопротивление автоматически при изменении напряжения на его контактах, что делает его сопротивление зависимым от напряжения, другими словами, его можно назвать нелинейным резистором.

В настоящее время резистивный элемент варистора изготавливается из полупроводникового материала. Это позволяет использовать его как в цепях переменного, так и постоянного тока.

Варистор очень похож по размеру и внешнему виду на конденсатор, и его часто путают с ним. Однако конденсатор не может подавлять пики напряжения так же, как варистор.

Не секрет, что когда в цепи питания устройства происходит скачок высокого напряжения, результаты часто бывают катастрофическими. Поэтому использование варистора играет важную роль в защите чувствительных электронных схем от перенапряжений и высоковольтных переходных процессов.

Скачки напряжения возникают в различных электрических цепях, независимо от того, питаются ли они переменным или постоянным током. Они часто возникают в самой схеме или поступают из внешних источников. Высоковольтные скачки могут быстро нарастать и достигать нескольких тысяч вольт, и именно от них должны быть защищены электронные компоненты цепи.

Одним из наиболее распространенных источников таких импульсов являются индуктивные всплески, вызванные коммутационными катушками, выпрямительными трансформаторами, двигателями постоянного тока, пики напряжения при переключении люминесцентных ламп и т.д.

Варисторы могут работать в широком диапазоне напряжений, который начинается с очень низкого значения 3 В и доходит до 200 В. Что касается тока элемента, то диапазон составляет от 0,1 до 1 А. Эти значения тока действительны только для низковольтных технических устройств.

В нормальном режиме работы варистор имеет очень высокое сопротивление, отсюда и его название, и действует подобно стабилизатору, пропуская нижние пороговые напряжения без изменений.

Однако, когда напряжение на варисторе (любой полярности) превышает номинал варистора, его эффективное сопротивление значительно уменьшается при увеличении напряжения, как показано выше.

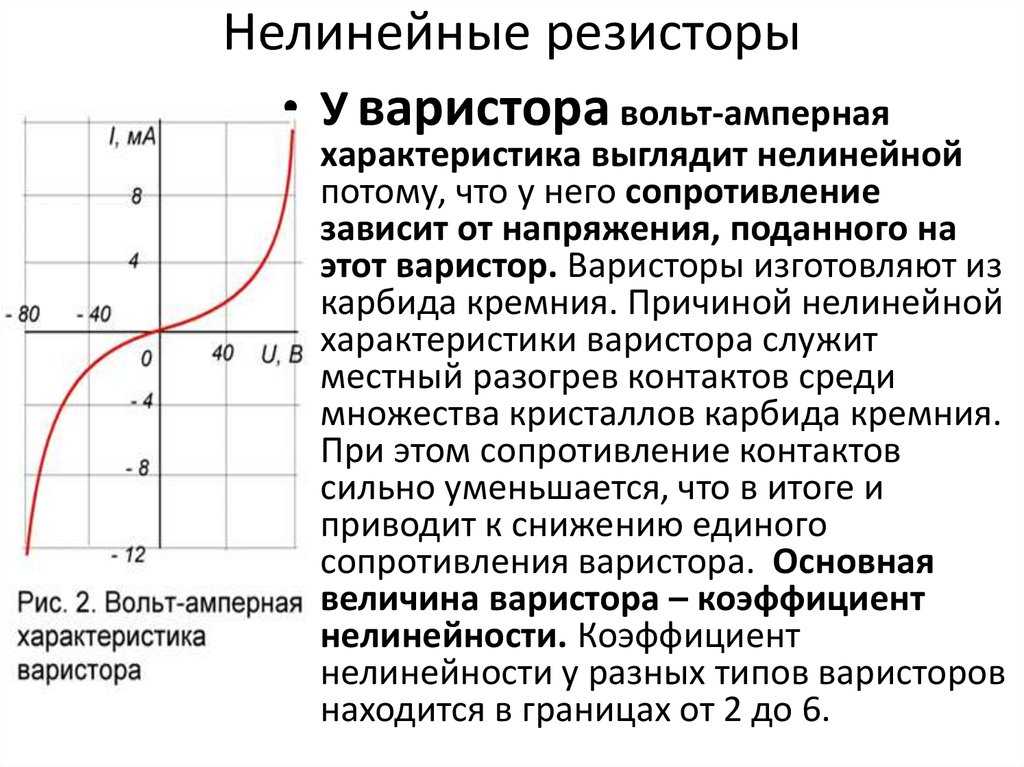

Из закона Ома мы знаем, что вольт-амперная характеристика (IV) фиксированного резистора представляет собой прямую линию, пока R остается постоянным. Тогда ток прямо пропорционален разности потенциалов на концах резистора.

Но кривая IV варистора не является прямой линией, поскольку небольшое изменение напряжения вызывает значительное изменение тока. Типичная нормализованная кривая напряжение-ток для стандартного варистора показана ниже.

В первом случае деталь отпаивается от платы и ее сопротивление измеряется мультиметром. Переключатель должен быть установлен на максимальный диапазон измерения (достаточно 2 мегаом). Не прикасайтесь к варистору руками во время измерения, так как прибор покажет сопротивление корпуса. Если мультиметр показывает высокие значения, то ВЧ-элемент неисправен, а если нет, то замените его. После замены установите на место корпус и включите сетевой фильтр.

Плюсы использования варистора

Варистор – он как автомат калашникова. Прост, надежен, дешев. И распространен повсеместно. Он всегда сработает и не подведет. Область его применения огромна. Как мы выше писали от 20кВ до 3В. Ну и про время срабатывания забывать не стоит. 25нс у среднего варистора – весьма неплохо. А есть экземпляры, со скоростью срабатывания ниже 0,5 не.

Но, как и у всего в этом мире, у варистора есть и недостатки. К таковым относится низкочастотных шум во время работы, большая емкость варистора (от 70 до 3000 пФ) и склонность материалов варистора к устареванию. Плюсы варистора превалируют над минусами. Именно поэтому он получил столь широкое распространение. Как и автомат калашникова.

Что такое варистор и где применяется

Варистор –  это выполненный из полупроводникового материала переменный резистор, который способен изменять свое электрическое сопротивление в зависимости от приложенного к нему напряжения.

Принцип действия у такого электронного компонента отличается от обычного резистора и потенциометра. Стандартный резистор имеет постоянное во величине сопротивление в любой промежуток времени вне зависимости от напряжения в цепи, потенциометр позволяет менять сопротивление вручную, поворачивая ручку управления. А вот варистор обладает нелинейной симметричной вольтамперной характеристикой и его сопротивление полностью зависит от напряжения в цепи.

Благодаря этому свойству, варисторы широко и эффективно применяют для защиты электрических сетей, машин и оборудования, а также радиоэлектронных компонентов, плат и микросхем вне зависимости от вида напряжения. Они имеют невысокую цену изготовления, надежны в использовании и способны выдерживать высокие нагрузки.

Варисторы применяются, как в высоковольтных установках до 20 кВ, так и в низковольтных от 3 до 200 В в качестве ограничителя напряжения. При этом они могут работать, как в сетях с переменным, так и с постоянным током. Их используют для регулировки и стабилизации тока и напряжения, а также в защитных устройствах от перенапряжения. Используются в конструкции сетевых фильтров, блоков питания, мобильных телефонов, УЗИП и других ОИН.

Общие сведения

Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.

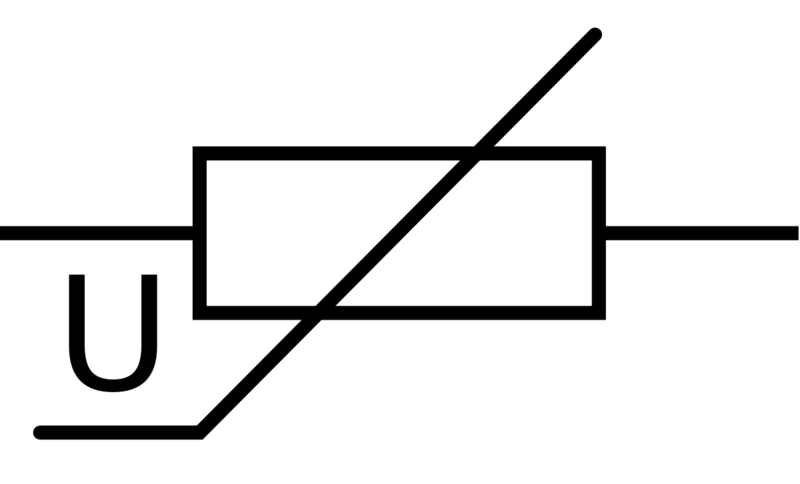

Рисунок 1 — УГО варистора.

Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.

Основные параметры и маркировка варисторов

Данный тип полупроводниковых приборов выпускается в двух разновидностях. Низковольтные варисторы срабатывают на напряжение в диапазоне от 3 до 200 Вольт, они применяются в бытовой аппаратуре. Высоковольтные способны реагировать на напряжение до 20 000 Вольт и используются в промышленности.

По маркировке прибора можно понять не только его назначение (и отличить от конденсатора), но и получить представление об основных характеристиках.

Например, варистор с надписью 20d421k имеет диаметр 20 миллиметров, пороговое напряжение открытия в 420 Вольт, а буква k обозначает допустимое отклонение данного напряжения, равное 10 %. То есть этот прибор может сработать уже при подаче 378 Вольт на его контакты (420 – 42).

На электрических схемах варистор обозначается аббревиатурой znrX, где X – количество приборов на данном участке схемы.

Что это такое

В литературе дается следующее определение:

Стабилитрон или диод Зенера это прибор, предназначенный для стабилизации напряжения в электрических цепях. Работает при обратном смещении в режиме пробоя. До наступления пробоя имеет высокое сопротивление перехода. Протекающие при этом токи незначительны. Широко используются в электронике и в электротехнике.

Если говорить простыми словами, то стабилитрон предназначен для стабилизации напряжения в электронных схемах. В цепь он включается в обратном направлении. При достижении напряжения, превышающего напряжение стабилизации, происходит обратимый электрический пробой pn-перехода. Как только оно понизится до номинала, пробой прекращается, и стабилитрон закрывается.

На нижеприведенном рисунке представлена графическая схема для чайников, позволяющая понять принцип действия диода Зенера.

Основными преимуществами является невысокая стоимость и небольшие габариты. Промышленность выпускает устройства с напряжением стабилизации о 1,8 — 400 В в металлических, керамических или корпусах из стекла. Это зависит от мощности, на которую рассчитан стабилитрон и других характеристик.

Для стабилизации высоковольтного напряжения от 0,4 до нескольких десятков кВ, применяются стабилитроны тлеющего разряда. Они имеют стеклянный корпус и до появления полупроводниковых приборов применялись в параметрических стабилизаторах.

Аналогичными свойствами обладают приборы, меняющие свое сопротивление в зависимости от приложенного напряжения – это варисторы. Между стабилитроном и варистором разница заключается в том, что последний обладает двунаправленными симметричными характеристиками. А это значит, что в отличие от диодов, он не имеет полярности. Кратко варистор предназначен для обеспечения защиты от перенапряжения электронных схем.

Для предохранения аппаратуры от скачков напряжения применяют супрессоры. Между стабилитроном и супрессором отличия заключаются в том, что первый постепенно изменяет свое внутреннее сопротивление в зависимости от приложенного напряжения. Второй при достижении определенного порога напряжения открывается сразу. Т.е. его внутреннее сопротивление стремится к нулю. Основное назначение супрессоров — защита аппаратуры от скачков питания.

На рисунке ниже представлено условно графическое обозначение (УГО по ГОСТ) полупроводника и его вольт-амперная характеристика.

На рисунке цифрами указан участок 1-2. Он является рабочим и предназначен для стабилизации напряжения в цепях. Если прибор включить в прямом направлении, то он будет работать как обычный диод.

Рекомендуем посмотреть следующий видеоролик, чтобы подробнее изучить принцип действия стабилитрона, обозначение элементов и область их применения.

Урок 1. Назначение и принцип действия ОПН

Ограничители перенапряжений нелинейные (ОПН)-электрические аппараты, предназначенные для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. Основным элементом ОПН является нелинейный резистор – варистор ( varistor, от англ. Vari(able) (Resi)stor – переменное, изменяющееся сопротивление).

Основное отличие материала нелинейных резисторов ограничителей от материала резисторов вентильных разрядников состоит в резко нелинейной вольт-амперной характеристики (ВАХ) и повышенной пропускной способности. Применение в ОПН высоконелинейных резисторов позволило исключить из конструкции аппарата искровые промежутки, что устраняет целый ряд недостатков, присущих вентильным разрядникам.

Основной компонент материала резисторов ОПН – оксид (окись) цинка ZnO. Оксид цинка смешивают с оксидами других металлов – закисью и окисью кобальта, окисью висмута и др. Технология изготовления оксидно-цинковых резисторов весьма сложна и трудоёмка и близка к требованиям при производстве полупроводников – применение химически чистого исходного материала, выполнение требований по чистоте и т. д. Основные операции при изготовлении – перемешивание и измельчение компонентов, формовка ( прессование) и обжиг. Микроструктура варисторов включает в себя кристаллы оксида цинка (полупроводник n – типа) и междукристаллической прослойки ( полупроводник p – типа). Таким образом, варисторы на основе оксида цинка ZnO являются системой последовательно – параллельно включённых p – n переходов. Эти p – n переходы и определяют нелинейные свойства варисторов, то есть нелинейную зависимость величины тока, протекающего через варистор, от приложенного к нему напряжения.

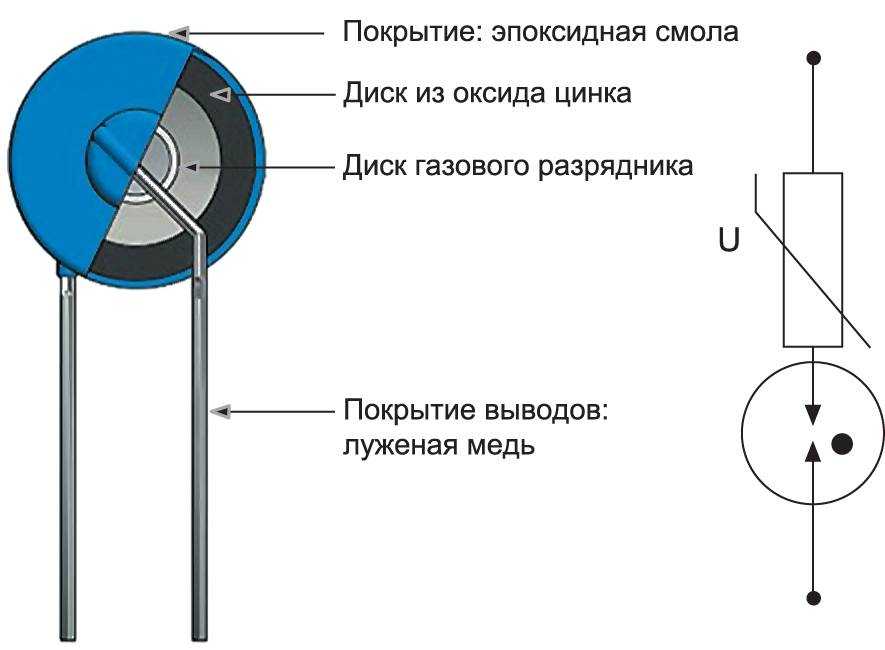

В настоящее время варисторы для ограничителей изготовляются как цилиндрические диски диаметром 28 – 150 мм, высотой 5 – 60 мм (рис 1). На торцевой части дисков методом металлизации наносятся алюминиевые электроды толщиной 0.05-0.30 мм. Боковые поверхности диска покрывают глифталевой эмалью, что повышает пропускную способность при импульсах тока с крутым фронтом.

Рис. 1. Нелинейный резистор – варистор

Диаметр варистора ( точнее — площадь поперечного сечения ) определяет пропускную способность варистора по току, а его высота — параметры по напряжению.

При изготовлении ОПН то или иное количество варисторов соединяют последовательно в так называемую колонку. В зависимости от требуемых характеристик ОПН и его конструкции и имеющихся на предприятии варисторов ограничитель может состоять из одной колонки (состоящей даже из одного варистора) или из ряда колонок, соединённых между собой последовательно/ параллельно.

Для защиты электрооборудования от грозовых или коммутационных перенапряжений ОПН включается параллельно оборудованию (рис. 2 ).

Рис.2

Защитные свойства ОПН объясняются вольт–амперная характеристикой варистора.

Вольт – амперная характеристика конкретного варистора зависит от многих факторов, в том числе от технологии изготовления, рода напряжения — постоянного или переменного, частоты переменного напряжения, параметров импульсов тока, температуры и др.

Типовая вольт- амперная характеристика варистора с наибольшим длительно допустимым напряжением 0.4 кВ в линейном масштабе приведена на рис. 3.

Рис. 3. Вольт – амперная характеристика варистора

На вольт – амперной характеристике варистора можно выделить три характерных участка: 1) область малых токов; 2) средних токов и 3) больших токов. Область малых токов – это работа варистора под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение. В данной области сопротивление варистора весьма значительно. В силу неидеальности варистора сопротивление хотя и велико, но не бесконечно. поэтому через варистор протекает ток, называемый током проводимости. Этот ток мал — десятые доли миллиамперметра.

При возникновении грозовых или коммутационных импульсов перенапряжений в сети варистор переходит в режим средних токов. На границе первой и второй областей происходит перегиб вольт – амперной характеристики, при этом сопротивление варистора резко уменьшается (до долей Ома). Через варистор кратковременно протекает импульс тока, который может достигать десятков тысяч ампер. Варистор поглощает энергию импульса перенапряжения, выделяя затем её в виде тепла, рассеивая в окружающее пространство. Импульс перенапряжения сети “ срезается” (рис. 4).

Рис. 4

В третьей области ( больших токов) сопротивление варистора снова резко увеличивается. Эта область для варистора является аварийной.

Проверка при наличии спецификации

Другим распространённым способом проверки варистора является тестирование элемента согласно спецификации производителя, которая представлена испытательной инструкцией и стандартной схемой устройства.

При маркировке варистора после литеры «СН», обозначающей сопротивление нелинейного типа, указывается цифровое обозначение, которым определяются конструктивные особенности и вид материала тестируемого элемента.

Числовым обозначением, дополненным символом «В±…%», определяется уровень предельного напряжения и допуск.

Важно помнить, что исправность тестируемого при помощи мультиметра варистора может быть определена только приблизительно, в соответствии с величиной измеренных показателей и уровнем сопротивления

Как же найти на плате варистор?

По схеме приведённой выше, видно что этот элемент находится рядом с предохранителем в месте прихода на плату проводов питания. Обычно это диск жёлтого или тёмно-зелёного цвета.

На фото варистор указан красной стрелкой. Можно было подумать что варистор это синяя деталь, покрытая чёрной копотью, но на увеличении видно трещины на корпусе варистора, от которого покрылись нагаром расположенные рядом детали.Хорошо это видно и с обратной стороны, где написаны условные обозначения. Даже если их не будет, распознать варистор можно, зная что он подсоединён параллельно нагрузке или по маркировке на его корпусе.

VA1- это варистор, а синяя деталь рядом это конденсатор-С70.

Не путайте их, по форме они одинаковые, так что ориентируйтесь на маркировку и условные обозначения на плате.

После того как вы нашли варистор, его нужно выпаять, чтобы потом на его место установить новый.Для выпаивания варисторов я обычно использую газовый паяльник, потому что не всегда в месте ремонта есть электропитание — на строящемся объекте, на крыше, например.Ещё очень удобно пользоваться оловоотсосом -разогреть место пайки и оловоотсосом удалить расплавившийся припой.

Но для этих целей вполне подойдёт пинцет или обычные плоскогубцы-нужно захватить ножку детали и вытянуть когда припой расплавится.Если у вас плохо плавится припой, то скорее всего он на плате высокотемпературный-так называемый бессвинцовый (может заметили на моей плате надпись PbF — плюмбум фри). В этом случае нужно или увеличить температуру жала паяльника или же капнуть сверху другого более низкотемпературного, место пайки расплавится и можно будет удалить деталь. После этого вставляем новый варистор и припаиваем его.

Для пайки очень удобно пользоваться припоем в виде проволоки у которого внутри уже есть флюс.

Ещё обратите внимание, что большинство плат — двусторонние, поэтому припаивать ножки детали нужно с обеих сторон платы, так как нередко бывает что ножка детали выполняет роль перемычки между дорожками с разных сторон платы. После замены варистора остаётся только поставить новый предохранитель и установить плату на место

После замены варистора остаётся только поставить новый предохранитель и установить плату на место.

Обычно в платах кондиционера стоят варисторы на напряжение 470 В, и предохранители номиналом от 0.5 А до 5 А. Поэтому рекомендую всегда иметь при себе небольшой запас этих деталей.

Для тех, кто хочет нагляднее увидеть процесс , выкладываю видео урок:

Для тех кому требуется отремонтировать плату, путём замены варистора, помогут наши сервисные специалисты, цены смотрите здесь.

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

ВАХ, схема замещения и параметры варисторов

Обычно ВАХ варисторов в документации изображают в логарифмическом масштабе (рисунок 4). При этом на ней можно отметить три характерных области: область токов утечки, область нормальной работы и критическая область. В области токов утечки характеристика имеет линейный вид, а изменение напряжения в широких пределах слабо влияет на величину тока. В области нормальной работы происходит открытие варистора: даже незначительное увеличение напряжения приводит к изменению тока на несколько порядков. Критическая область характеризует работу варистора на пределе его возможностей.

Рис. 4. ВАХ варистора в логарифмическом масштабе

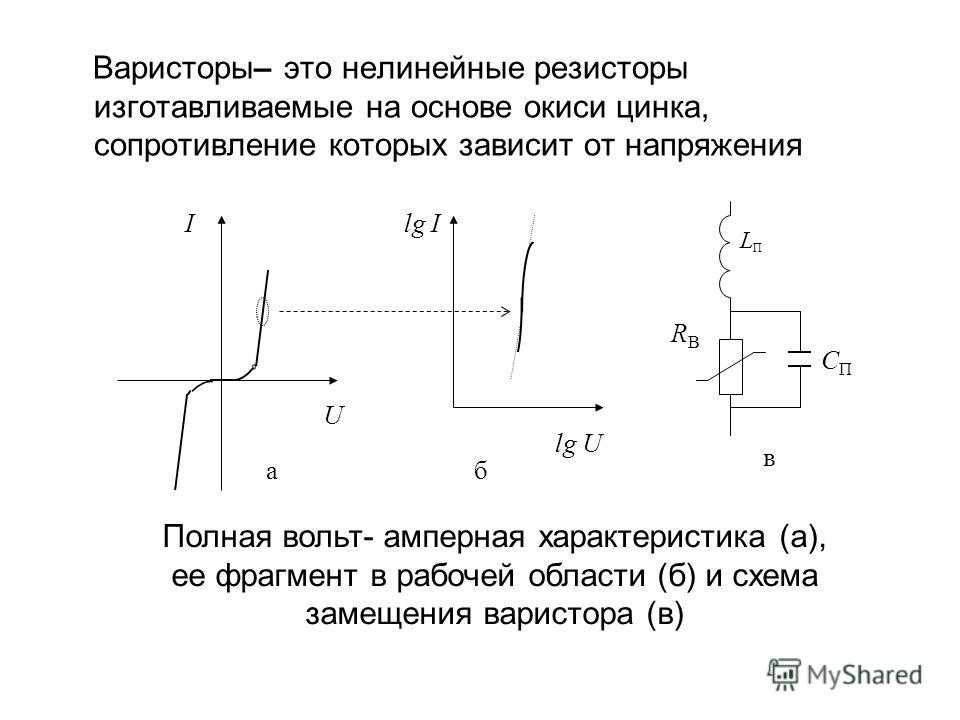

Для того чтобы воспроизвести ВАХ варистора, можно использовать упрощенную схему замещения (рисунок 5). Roff имеет большое сопротивление (сотни МОм) и характеризует сопротивление варистора в режиме малых токов (область токов утечки). Roff достаточно сильно зависит от температуры, поэтому в этой области также явно проявляется температурная зависимость тока утечки. Rx – переменное нелинейное сопротивление с диапазоном значений 0…∞ Ом. В режиме малых токов величиной Rx можно пренебречь, зато в режиме ограничения это сопротивление шунтирует Roff и, по сути, определяет сопротивление варистора. Сопротивление Ron характеризует сопротивление варистора при максимальных токах в критических режимах работы. Индуктивность L характеризует паразитную индуктивность выводов. Паразитная емкость С наравне с паразитной индуктивностью определяет динамические свойства варисторов.

Рис. 5. Эквивалентная схема замещения варистора

Собственные динамические свойства варистора оказываются замечательными. Например, на рисунке 6 представлены диаграммы импульса напряжения на нагрузке без варистора и с параллельно включенным варистором. Скорость срабатывания варистора столь высока, что он практически без задержки реагирует на перенапряжение фронтом всего 500 пс. К сожалению, в данном случае в качестве варистора выступает пластина ZnO, подключенная напрямую к коаксиальной линии. В реальности выводные варисторы имеют огромную паразитную индуктивность, которая практически полностью сводит на нет реальное быстродействие ZnO.

Рис. 6. Собственное быстродействие варистора очень высоко

Паразитная индуктивность вносит задержку, которая выражается в небольшом начальном перенапряжении. Чем выше скорость нарастания импульса, тем выше перенапряжение. На рисунке 7 демонстрируется увеличение напряжения включения варистора при увеличении скорости нарастания импульса.

Рис. 7. Напряжение включения варистора зависит от формы импульса

Варисторы имеют значительную паразитную емкость, которая негативно влияет на работу быстродействующих цепей. Это одна из причин, по которой варисторы не используют для защиты сигнальных линий высокочастотных интерфейсов. Очевидно, что чем больше диаметр диска варистора, тем больше будет его паразитная емкость.

Еще одним важным параметром варисторов является ток утечки. Во многих приложениях, например, в измерительных схемах, высокий ток утечки может существенно ухудшить метрологические характеристики. Кроме того, ток утечки негативно сказывается на общем потреблении схемы, что критично для малопотребляющих устройств.

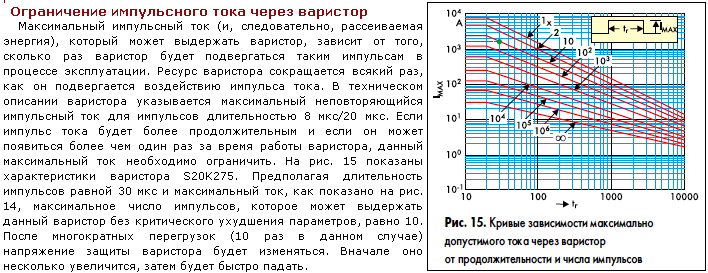

При выборе варисторов необходимо учитывать различные температурные зависимости. Мы уже отмечали, что в области токов утечки наблюдается сильная зависимость сопротивления варистора от температуры. Кроме того, следует помнить о дерейтинге – уменьшении предельной рассеиваемой мощности при увеличении температуры окружающей среды (рисунок 8).

Рис. 8. Снижение предельной рассеиваемой мощности при увеличении температуры (дерейтинг)

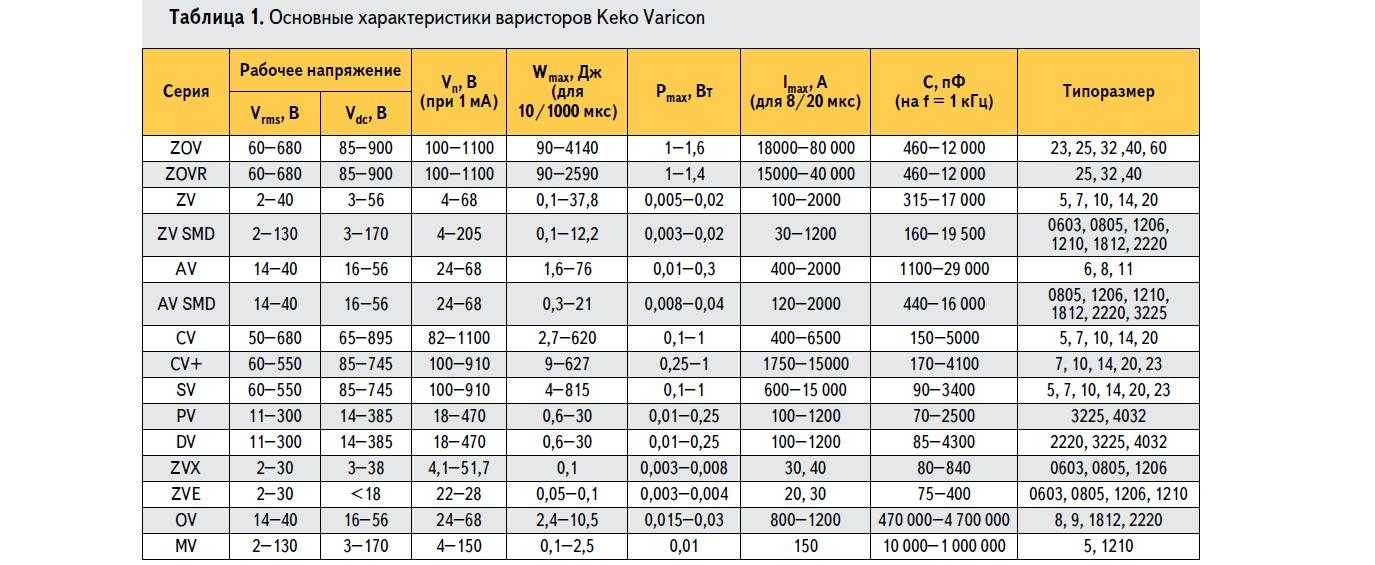

Одним из крупнейших производителей варисторов является компания Littelfuse. Рассмотрим номенклатуру варисторов производства этой компании подробнее.

Как проверить варистор?

Вот 3 способа, доступных практически каждому:

1. Осмотр
2. Проверить варистор мультиметром
3. Прозвонить цепь.

Начнем с самого простого способа – посмотреть на варистор

Для доступа к нему придется разобрать бытовой прибор и очистить его от пыли. Тут вам понадобится отвертка и щеточка. Запыленность – основная проблема блоков питания. Поврежденный варистор можно обнаружить по трещинам на корпусе, вздутиям, явным признакам воздействия высоких температур. (Как минимум немного оплавленный корпус, как максимум – следы короткого замыкания).

Варистор покрыт снаружи, как правило, керамикой или эпоксидным покрытием. При перегревании варистора – покрытие трескается.

Мультиметр

Проверить варистор мультиметром довольно просто. Выставляем на мультиметре предел измерения. Выкручиваем его на максимум, как правило это 2 мегаОма (2МОм, 2М, реже 2000К). При измерении, мультиметр должен показывать сопротивление ближе к бесконечности. Зачастую, он показывает 1-2 мегаома.

Касаться варистора руками при измерении нельзя! В таком случае мультиметр покажет вам сопротивление вашего тела, а не варистора.

Прозвон

При прозвоне придется отпаять одну из ножек варистора из цепи. Прозвон, следует осуществлять с разных направлений. Рабочий варистор не прозванивается, что понятно. Ток через него не идет. Сопротивление не позволяет.

Назначение и характеристики

Варистор — это электронный прибор, имеющий два контакта и обладающий нелинейно-симметричной вольт-амперной характеристикой. Термин «варистор» произошёл от латинских слов variable — «изменяемый» и resisto — «резистор». По своей сути он является полупроводниковым резистором, способным изменять своё сопротивление в зависимости от приложенного к его выводам напряжения.

Изготавливаются такого типа резисторы путём спекания при высокой температуре полупроводника и связующего материала. В качестве полупроводника используется карбид кремния, находящийся в порошкообразном состоянии, или оксид цинка, а связующего вещества — стекло, лак, смола. Полученный после спекания элемент подвергается металлизации с дальнейшим формированием выводов. По своей конструкции приборы выполняются в форме, похожей на диск, таблетку, цилиндр, или плёночного вида.

Обладая свойством резко уменьшать своё сопротивление при возникновении на его выводах определённого напряжения, варистор применяется в электронных схемах в качестве защитного элемента. При возникновении броска напряжения определённой величины полупроводниковый прибор мгновенно снижает своё внутреннее сопротивление до десятков Ом, тем самым практически закорачивая цепь, не давая импульсу повредить остальные элементы схемы. Поэтому важным параметром варистора является значение напряжения, при котором наступает пробой устройства.

Основные параметры

Перед тем как проверить варистор на исправность, необходимо понимать не только принцип его действия, но и знать, какими характеристиками он обладает. Как и любой электронный элемент, варистор имеет ряд характеристик, которые позволяют его использовать в различных схемах. Основным параметром является вольт-амперная характеристика (ВАХ). Она наглядно показывает, как меняется ток при той или иной величине напряжения. Изучая ВАХ, можно увидеть что варистор, обладая симметрично-двунаправленной характеристикой, работает как в прямой, так и обратной зоне синусоиды, напоминая стабилитрон.

Кроме ВАХ, при исследовании варистора отмечаются следующие характеристики:

• Um — наибольшее допустимое рабочее напряжение для тока переменной или постоянной величины.
• P — мощность, которую может рассеять на себе элемент без ухудшения своих параметров.
• W — допустимая энергия в джоулях, которую может поглотить радиоэлемент при воздействии одиночного импульса.
• Ipp — наибольшее значение импульсного тока, для которого определена форма импульса.
• Co — ёмкость, значение которой измеряется у варистора в нормальном состоянии.

Виды устройств

Разнообразие встречаемых видов варисторов обусловлено тем, что производители стремятся в первую очередь повысить их быстродействие. Поэтому и используются SMD технологии безвыводного монтажа, что позволяет добиваться малого времени срабатывания при скачке входного напряжения. Типовое время срабатывания элементов с выводами находится в пределе 15−25 наносекунд, а SMD — 0,5 наносекунд.

Существует класс низковольтных варисторов и высоковольтных. Первые выпускаются с рабочим напряжением до двухсот вольт и силой тока до одного ампера. Вторые же имеют рабочее напряжение до двадцати киловольт. Маломощные элементы используются в качестве защиты от скачка напряжения, возникающего в бытовой сети, а мощные применяются на трансформаторных подстанциях и в системах защиты от грозы.

Маркировка элементов

Независимо от производителя существует стандарт маркировки варисторов. На сам элемент принято наносить цифробуквенный код, в котором зашифровываются основные параметры. Например, для дискового типа это обозначение выглядит как S6K210, где:

• S — материал, из которого изготовлен варистор;
• 6 — диаметр корпуса элемента, указывается в миллиметрах;
• K — величина допуска отклонения;
• 210 — значение рабочего напряжения, выраженное в вольтах.

На схемах радиоэлемент графически обозначается как перечёркнутый прямоугольник. На перечёркивающей палочке делается полочка, над которой ставится буква U. Подписывается на схемах элемент латинскими буквами RU.
