Телевизионная розетка: как производится установка розетки под телевизор

Coswall CS-OFSO-3DE-SW–тройная розетка

Еще одна универсальная модель, работающая с номинальным напряжением электросети в 100-240 В. Изделие имеет прямоугольную форму и комплектуется сразу 3 гнездами. Розетка оптимально подойдет для установки в офисе или рядом с настольным компьютером.

Конструкция имеет немаленькие размеры – 222х118х65 мм. А толщина передней модели составляет всего 2.5 мм, благодаря чему конструкция не будет выпирать из стены. В отзывах пользователи хвалят хороший механизм открытия. Если в большинстве аналогичных розеток гнездо «вылетает» мгновенно после нажатия на кнопку, то в случае с CS-OFSO-3DE-SWоно выдвигается плавно, за счет дольше продержится без поломок.

Плюсы:

• 3 разъема;
• серебряная крышка;
• плавное открытие;
• металлический корпус;

Минусы:

• не предусмотрен USB-порт;
• вес.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Установка ТВ розетки – необходимость!

В современном доме часто бывает по 2-3 телевизора, и опутывать ТВ кабелями комнаты теперь совсем не модно. Раньше, когда была одна коллективная ТВ антенна, и один телевизор, жильцы мирились с ТВ кабелем через всю квартиру. В крайнем случае, прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и интернета, проводов становится слишком много, чтобы не позаботиться о том, чтобы убрать их с глаз.

Я проповедую среди своих клиентов такую истину, что лучше наряду с электрическими проводами до штукатурки (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и другую слаботочку, типа охраны, пожарки, видеонаблюдения и умного дома. При этом, учитывая, что это планируется делать “навсегда”, слаботочные провода должны быть качественными, и уложены соответственно. Кабель для ТВ сигнала я рекомендую прокладывать SAT 703, или другой качественный (поинтересуйтесь в магазине, только не RG-6 и тем более не РК), его можно ложить под штукатурку без дополнительной защиты.

Самостоятельно, не имея опыта,  этим делом лучше не заниматься, а вызвать электрика или специалиста по антеннам.

Поскольку в статье речь идет о антенном кабеле и антенных гнездах (розетках под телевизор), то для примера на фото ниже показан монтаж проводов, идущих к месту установки телевизора –  антенного, для розетки ТВ,  и питающего, для розетки 220В.

Прокладка антенного ТВ кабеля

Не самый лучший пример, и не из-за способа крепежа и качества фото, а потому что сигнальный антенный кабель и силовой лучше не прокладывать рядом параллельно, расстояние между ними лучше делать не менее 3 см. Хотя, в современных телевизорах помеха 50 Гц легко отсекается, лучше перестраховаться. Если использовать качественный антенный кабель, с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения ТВ выглядело так:

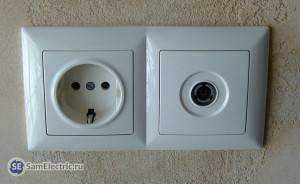

Установка розеток под телевизор – питание и антенна.

Если розеток 220В нужно больше (подключение дополнительного тюнера, плеера и т.д.), то место, где монтируется телевизор, может выглядеть так:

Розетка ТВ и 2 розетки питания на стене Viko

Или так, если средства позволяют:

Розетка ТВ и 2 питания на стене Visage deluxe

Ну а если аппаратуры будет совсем много, то за телевизором с большой диагональю будет находиться такая коллекция розеток:

Розетка ТВ и 5 питания на стене Visage.

Почему на последнем фото антенная розетка стоит отдельно? Всё просто, ведь рамки на 6 точек нет. Хотя, в такой установке есть смысл, ведь слаботочку (ВЧ-сигнал) вообще лучше вести отдельно от питающих сетей.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название	Описание
Одиночная	Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная	Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная	Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь. Бывает еще одна стрелочка указывающая наверх

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

одиночные

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

проходные

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Телевизионная розетка: виды и схемы подключения

Не смотря на то, что полным ходом развиваются технологии беспроводной передачи данных, не теряет своей актуальности соединение при помощи кабелей и проводов. В свою очередь и данная сфера не стоит на месте. Например, качественно изменился монтаж телевизионных кабелей, теперь вместо свисающего с потолка или закрепленного по плинтусу кабеля видно только аккуратную телевизионную розетку, а сам кабель спрятан в стене. Розетки бывают нескольких видов, и каждая применяется согласно некоторым параметрам.

Виды телевизионных розеток:

• Одиночная;
• Проходная;
• Оконечная.

Одиночные розетки, служат для подключения соответственно своему названию одного телевизора и используются в качестве самостоятельного электрического оборудования. Но есть возможность подключения таких розеток в группы.

Проходные телевизионные розетки применяются в схемах, для соединения группы розеток. Данные розетки состоят из одного входа (подключается соединительный кабель) и двух выходов (один из них идет к телевизору, другой на следующую розетку).

Оконечные розетки, всегда монтируются в качестве завершающего элемента телевизионной схемы. Существует несколько видов схем для подключения телевизионных розеток, соблюдая которые можно добиться качественного соединения с минимальными потерями сигнала.

Схема подключения розеток:

• Параллельно (звездой);
• Последовательно;
• Индивидуальное подключение.

Самым надежным считается подключение нескольких розеток звездой. От слаботочного распределительного щита, через распределительное устройство (сплиттер), сигнал для каждого телевизора по кабелю предается отдельно.

С использованием проходных и оконечной розеток, осуществляется соединение розеток шлейфом. Удобство данного способа в том, что значительно уменьшается расход кабеля. Но при повреждении одного из проводников последующие будут работать с сильными помехами. Для того, что бы подсоединить одну розетку, прокладывается один кабель, без применения дополнительных элементов.

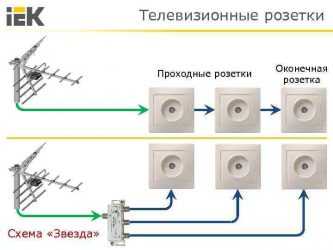

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда:

Схема подключения ТВ антенных розеток звездой

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее поинтересоваться у провайдера кабельного ТВ (или у соседей), хватит ли мощности сигнала. Уровень сигнала по вашей просьбе могут поднять, обычно ресурс для этого есть. Кроме того, кое-где за подключение дополнительных телевизоров надо платить, а за самовольное дополнительное подключение – платить штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. Минимальное затухание телевизионного сигнала,
3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

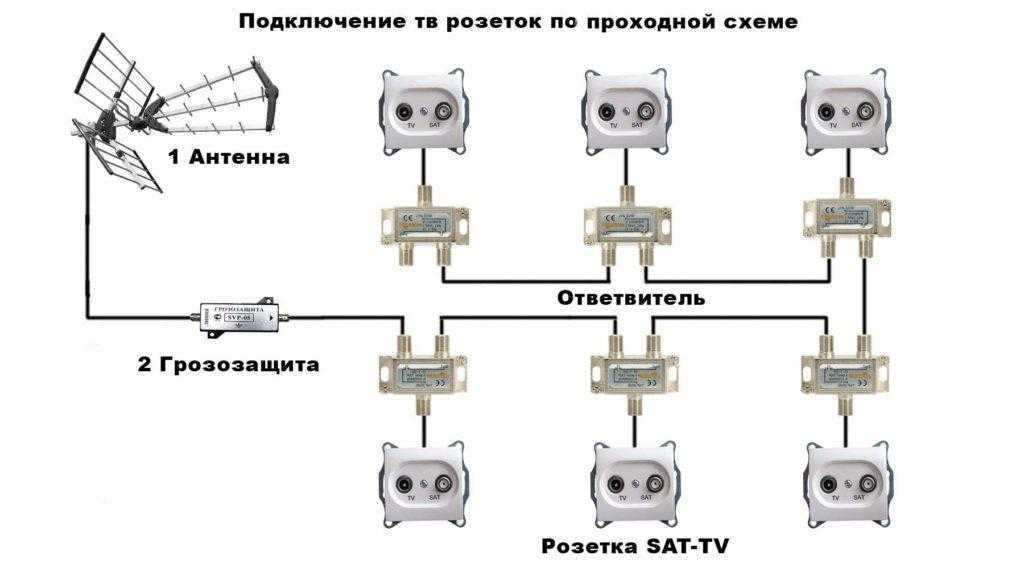

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом“.

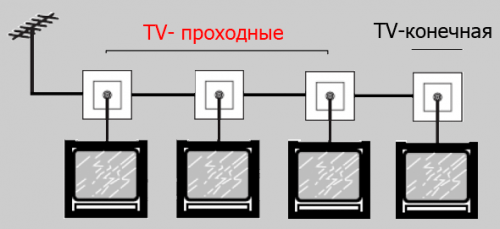

Схема подключения ТВ антенных розеток шлейфом

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные. Последняя розетка в схеме соединения шлейфом должна быть оконечной.

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании  качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

• Моментный двигатель: принцип работы, основные характеристики и преимущества

• Для чего нужен автоматический выключатель в квартире

• Почему ноутбук MacBook перестал заряжаться

Современные телевизионные розетки: разновидности и применение

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

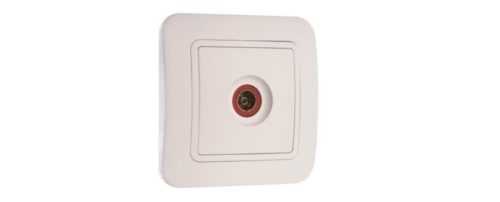

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.

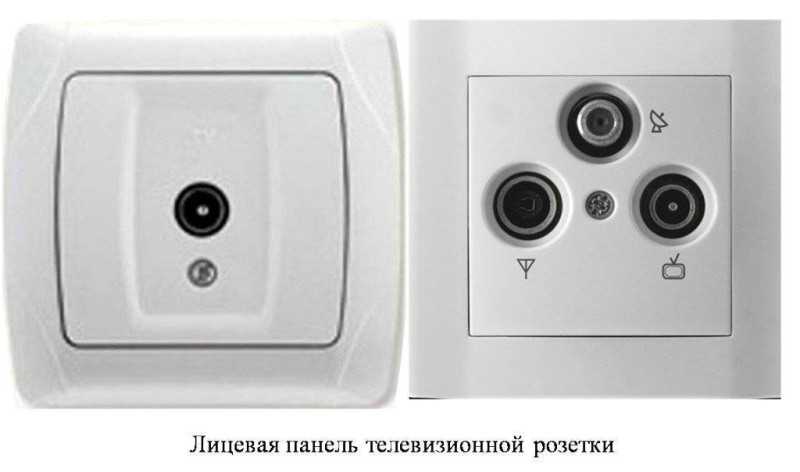

2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

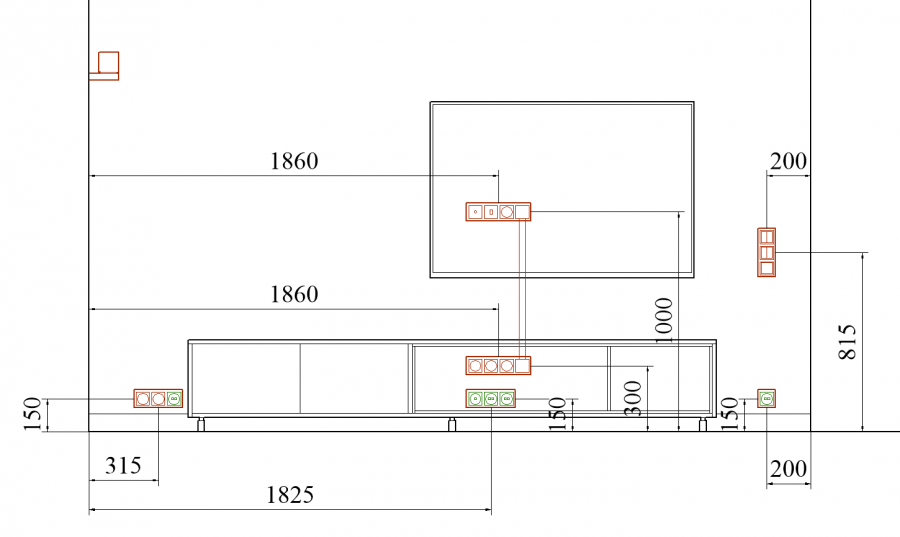

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Схемы подключения телевизионных розеток

Прежде чем разбирать способы подключения проходных ТВ розеток следует разобраться с вообще существующими вариантами схем подключения телевизионных розеток. Тем более что их не так уж и много, а если быть точным всего два.

Прежде всего давайте рассмотрим более дешевую в плане монтажа проходную схему. Кстати именно эта схема дала название проходным розеткам. Ведь именно для ее реализации они и нужны.

Суть проходной схемы сводится к следующему. От антенны или другого источника сигнала кабелем подключается телевизионная розетка проходная, от нее подключается еще одна и еще по мере необходимости. И последней в этом шлейфе .

• Главным преимуществом такой схемы является низкий расход телевизионного кабеля и отсутствие необходимости в приобретении дополнительных устройств.

• Что же касается недостатков, то одним из наиболее весомых является ухудшение качества сигнала по мере удаления от источника сигнала. Дабы исключить эту проблему некоторые доводят уровень сигнала до 90 и 100дБ. Но как следует из практики зачастую это приводит лишь к ухудшению качества изображения. Поэтому единственным выходом может стать установка дополнительных усилителей.
• Еще одним недостатком такой схемы является суммарная большая длина кабеля. Ведь обычно телевизионный кабель прокладывают рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи частотой 50Гц. Современные телевизоры отстроены от помех данной частоты, но отстройки от частот больших гармоник они не имеют. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, которые выдают в сеть помехи больших гармоник, могут возникать достаточно значительные помехи из-за чего ваше видео будет иметь значительные помехи.

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.
